卡入式通风口 - 后 - 高压电池 ((拆卸和更换))

校正代码 1601011202 FRT 0.66 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

设备:
  • 1140501-00-A 高压电池完整外壳泄漏测试包套件
  • 1813553-00-A 5 路空气分流器
警告
只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息,或第三方主题说明,请参阅高压认证要求。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003,高压安全意识注意事项。

拆卸

  1. 执行车辆高压禁用程序。请参阅 车辆高压禁用程序。
  2. 完全升起车辆,然后将举升机降至锁止位。
    警告

    务必在听到两侧的锁发出清晰的锁止声之后再降下,否则车辆可能会发生侧倾。

    确保车门周围无其他物体。

  3. 拆下中间流线型护板。请参阅 流线型护板 - 后底板 ((拆卸和更换))。

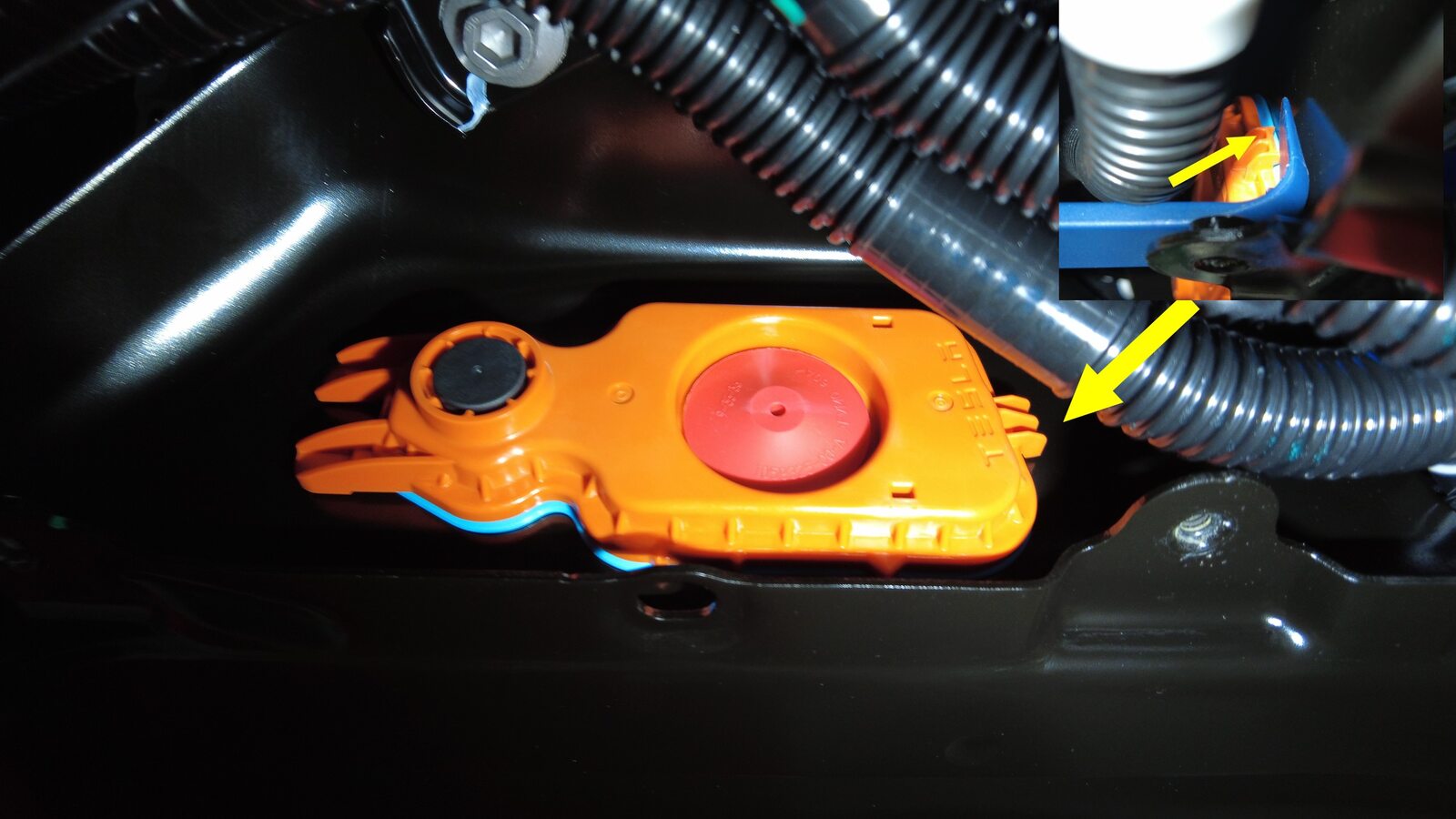

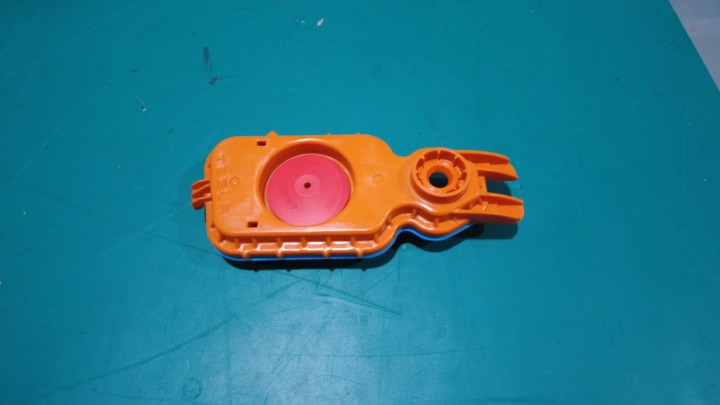

  4. 将左侧高压电池快接通风口总成从高压电池上拆下。

安装

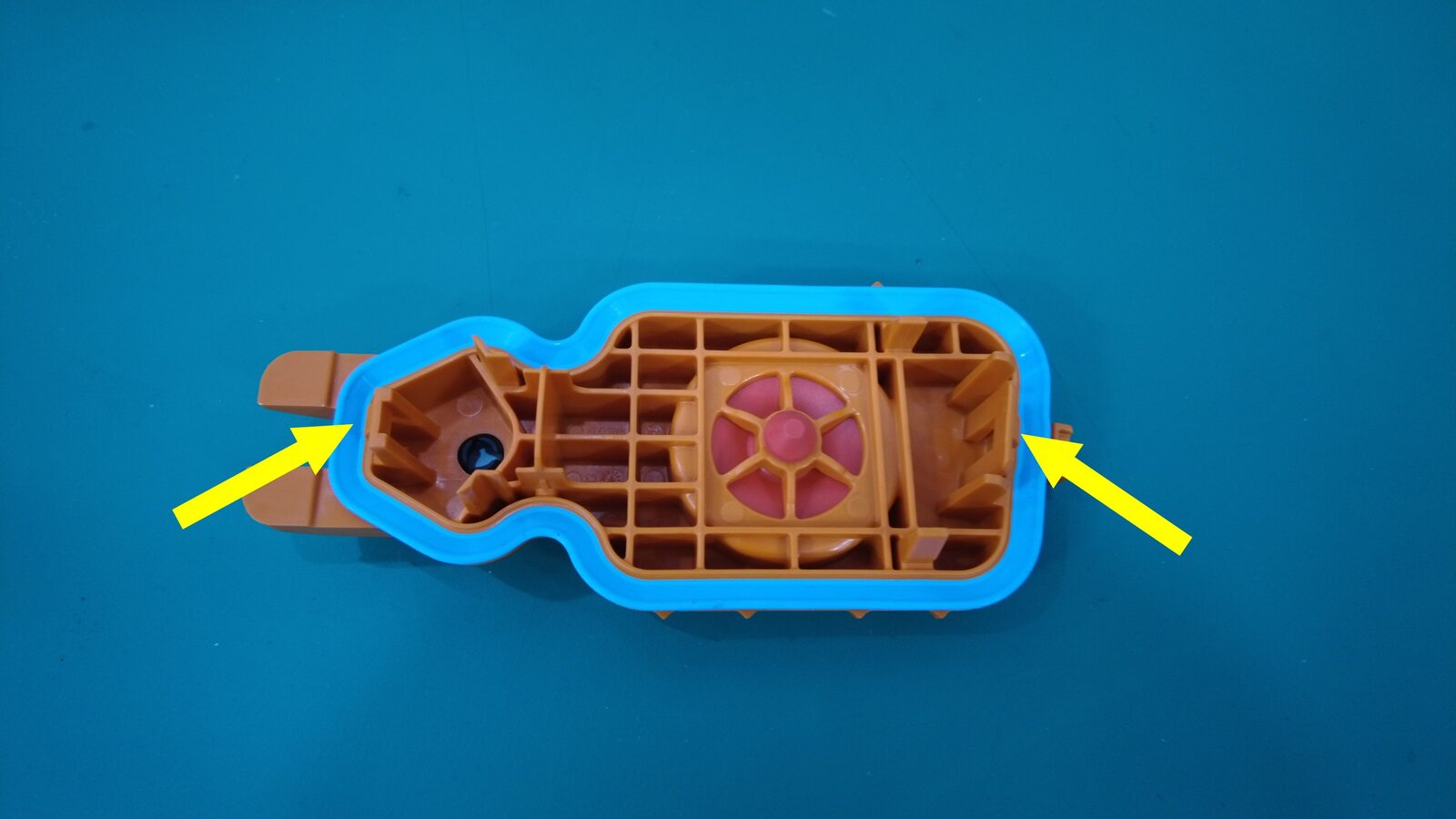

  1. 使用异丙醇 (IPA) 湿巾清洁快接通风口接触面,然后等待风干 1 分钟。

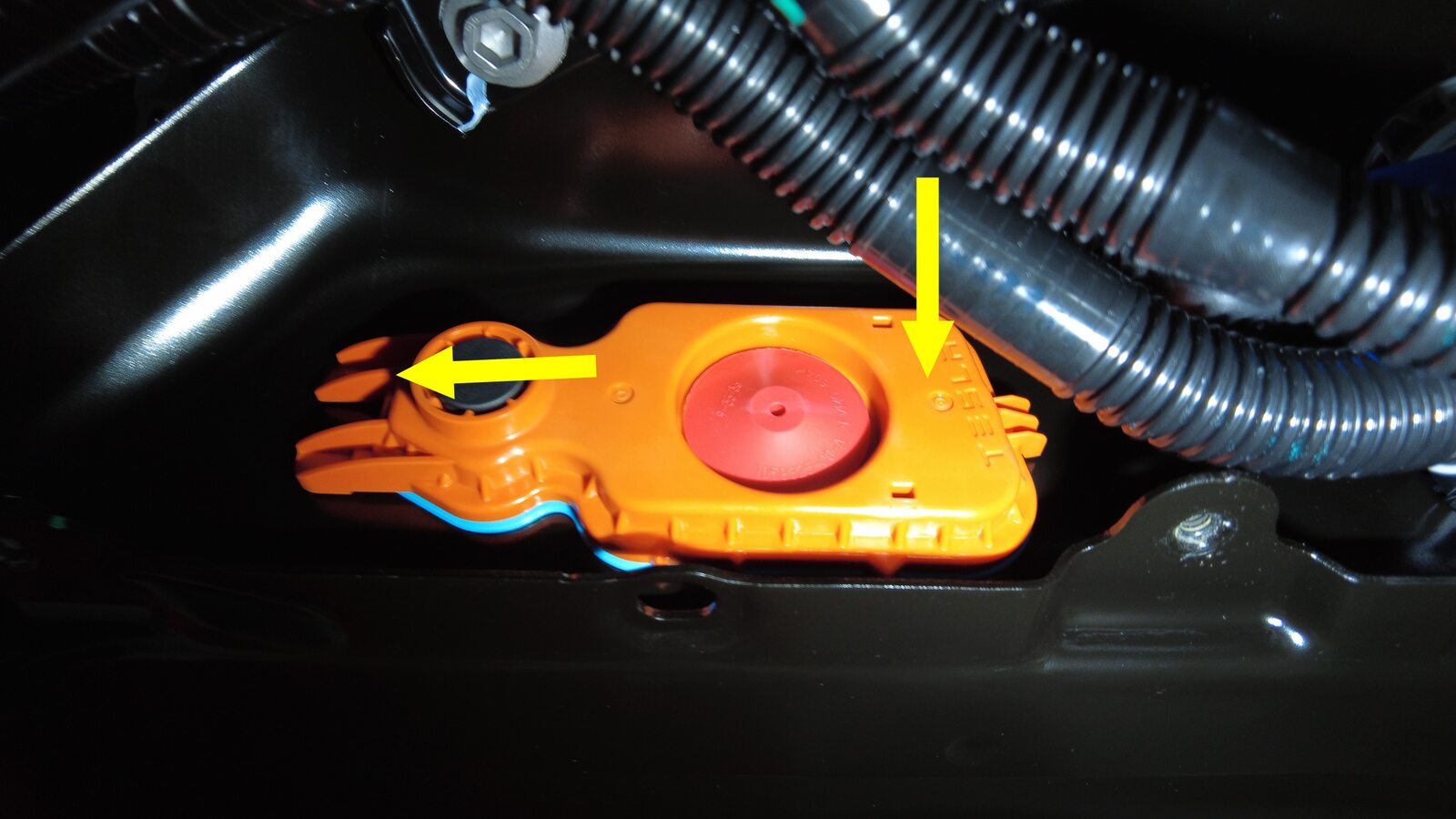

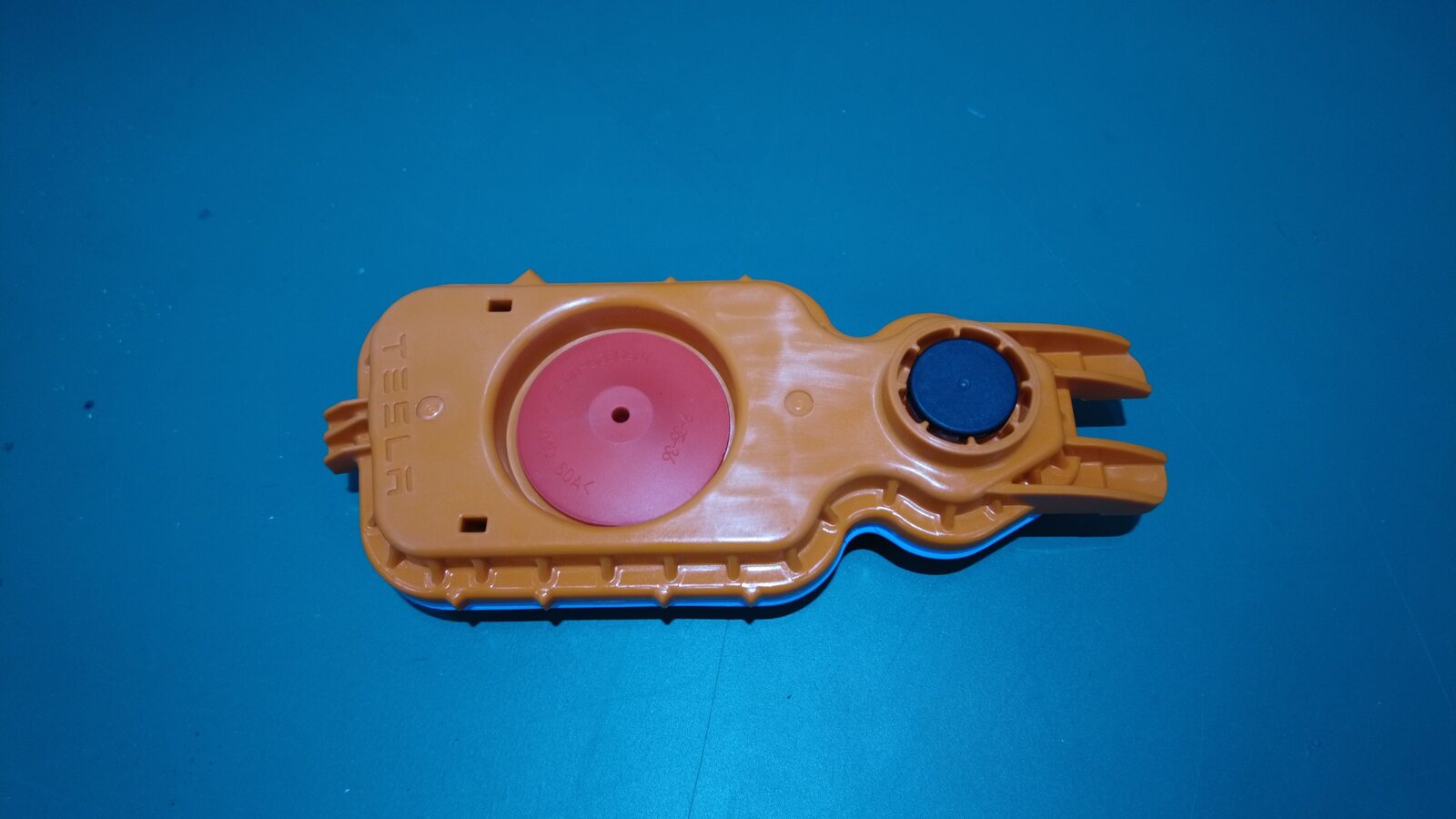

  2. 将通风口总成放置在电池上,然后将快接通风口安装到高压电池上。
  3. 执行磁盘外壳漏气测试。请参阅 磁盘外壳漏气测试 (Test/Adjust)。
  4. 安装中间流线型护板。请参阅 流线型护板 - 后底板 ((拆卸和更换))。
  5. 连接低压电源。请参阅 低压电源(锂)(断开和连接) (Modify)。
  6. 安装第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
