线束 - 交流滤波器 - 4 电极 - 三相 ((拆卸和安装))

校正代码 1630011401 FRT 1.14 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格：线束 - 交流滤波器 - 4 电极 - 三相 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将交流输入总成母排固定到高压电池仓的螺栓（4 个）
10 Nm (7.4 lbs-ft)
  • 外梅花 5 角套筒 E10
  • 0.25 英寸高压绝缘方形钻头棘轮
  • 1/4 英寸钻头绝缘扭矩扳手，扭矩 2-10 Nm。TPN 1785247-00-A
 更换 1095042-00-C
  • 2025-12-30: 针对用于将线束固定到快充触点开关母排的 8 毫米螺栓和卡子，添加了缺失的步骤。添加了 Hioki 测试步骤。

拆卸

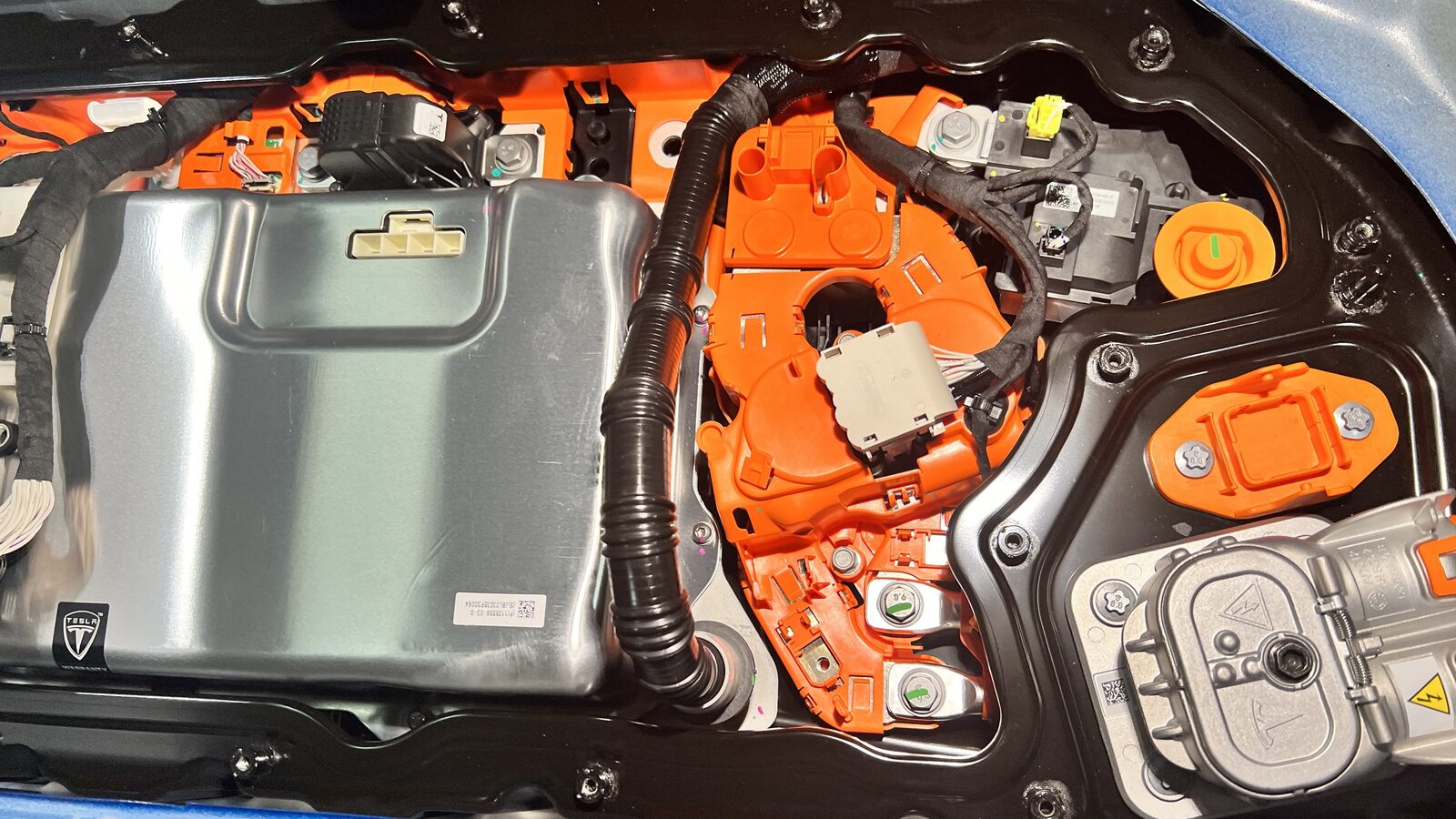

  1. 拆下烟火电池断接开关。请参阅烟火隔离开关 - 高压电池 ((拆卸和更换))。

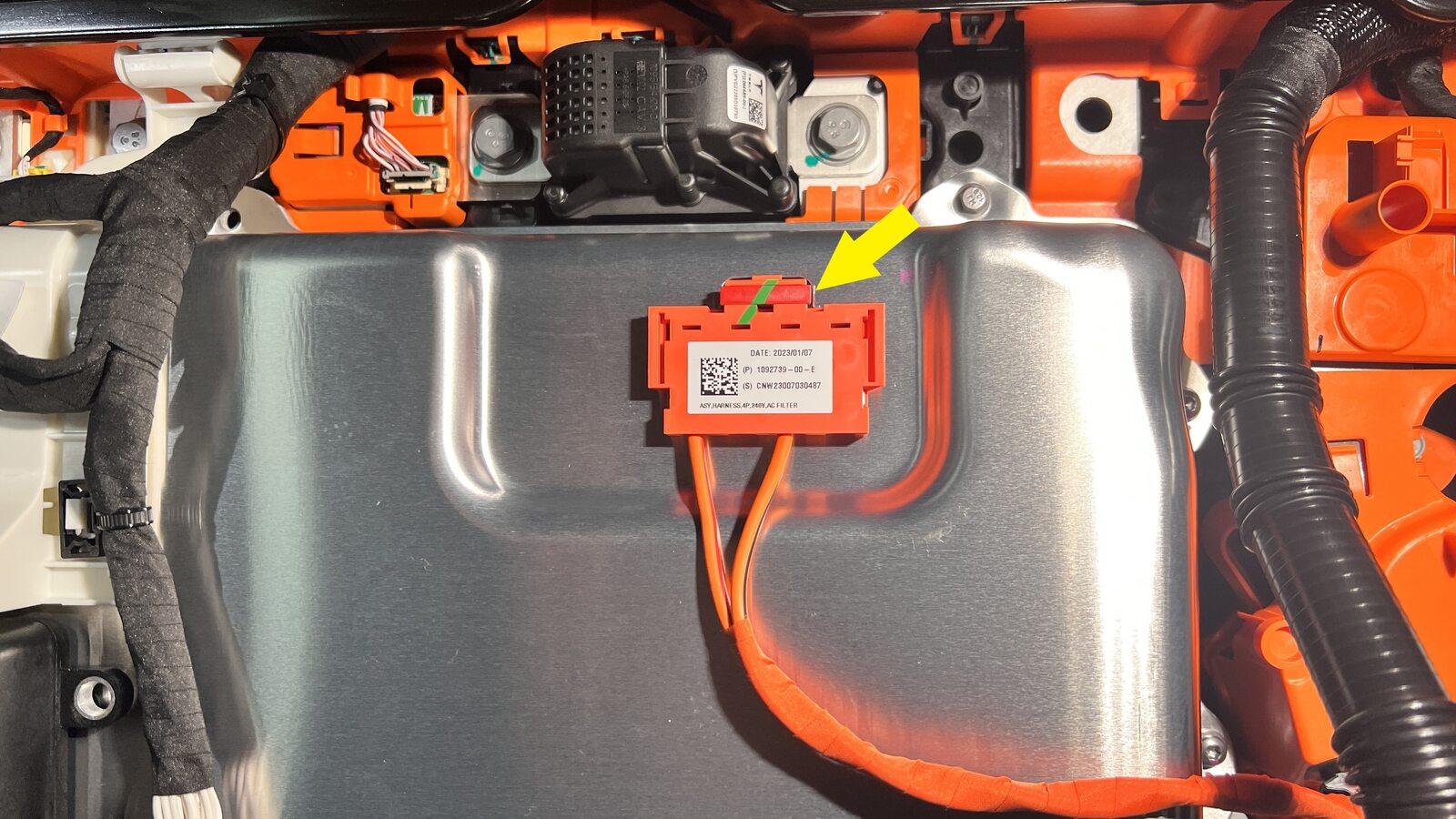

  2. 将交流滤波器线束从功率转换系统 (PCS) 盖板上断开。
    注
    松开红色锁片，以断开交流滤波器线束。

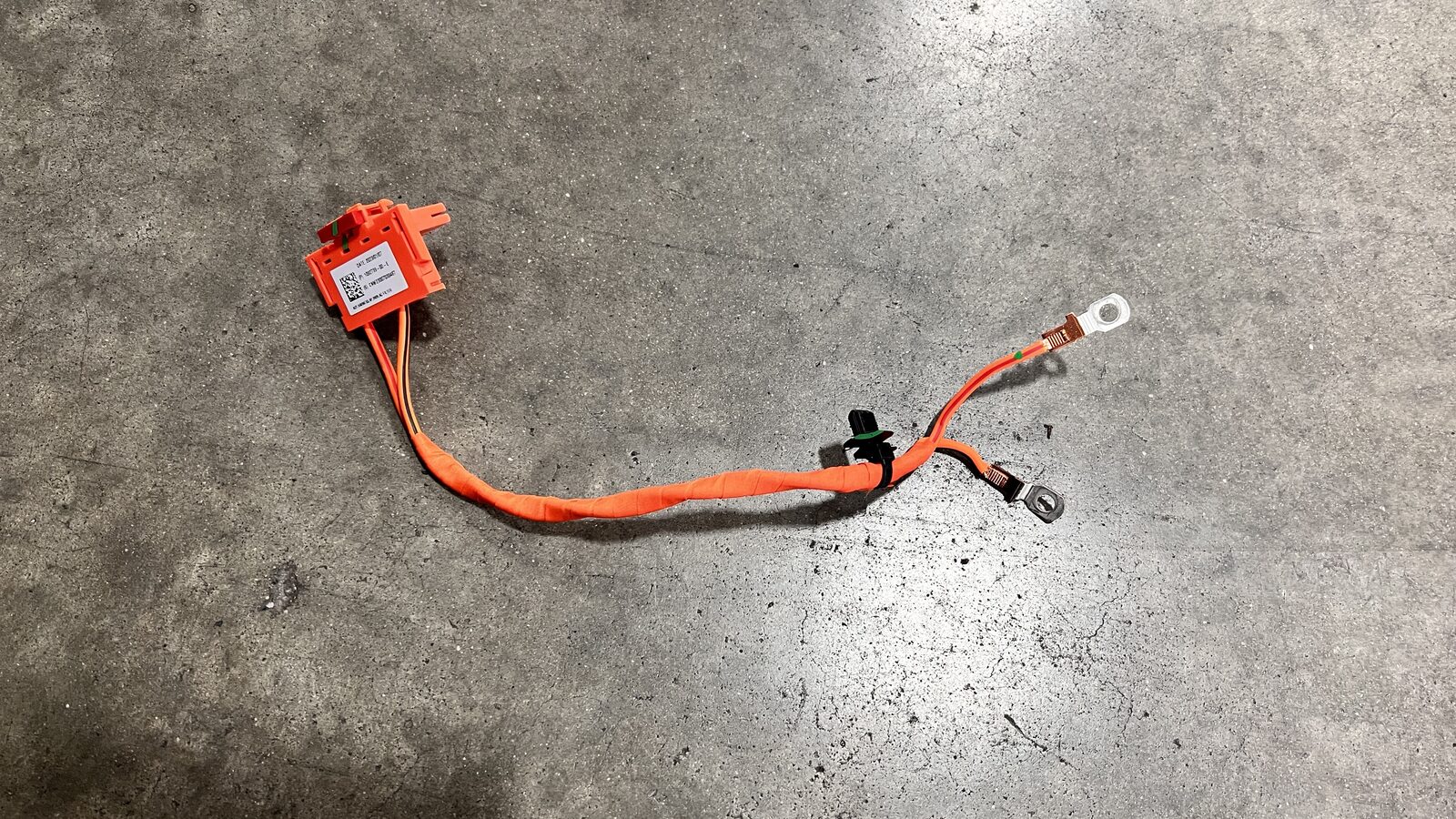

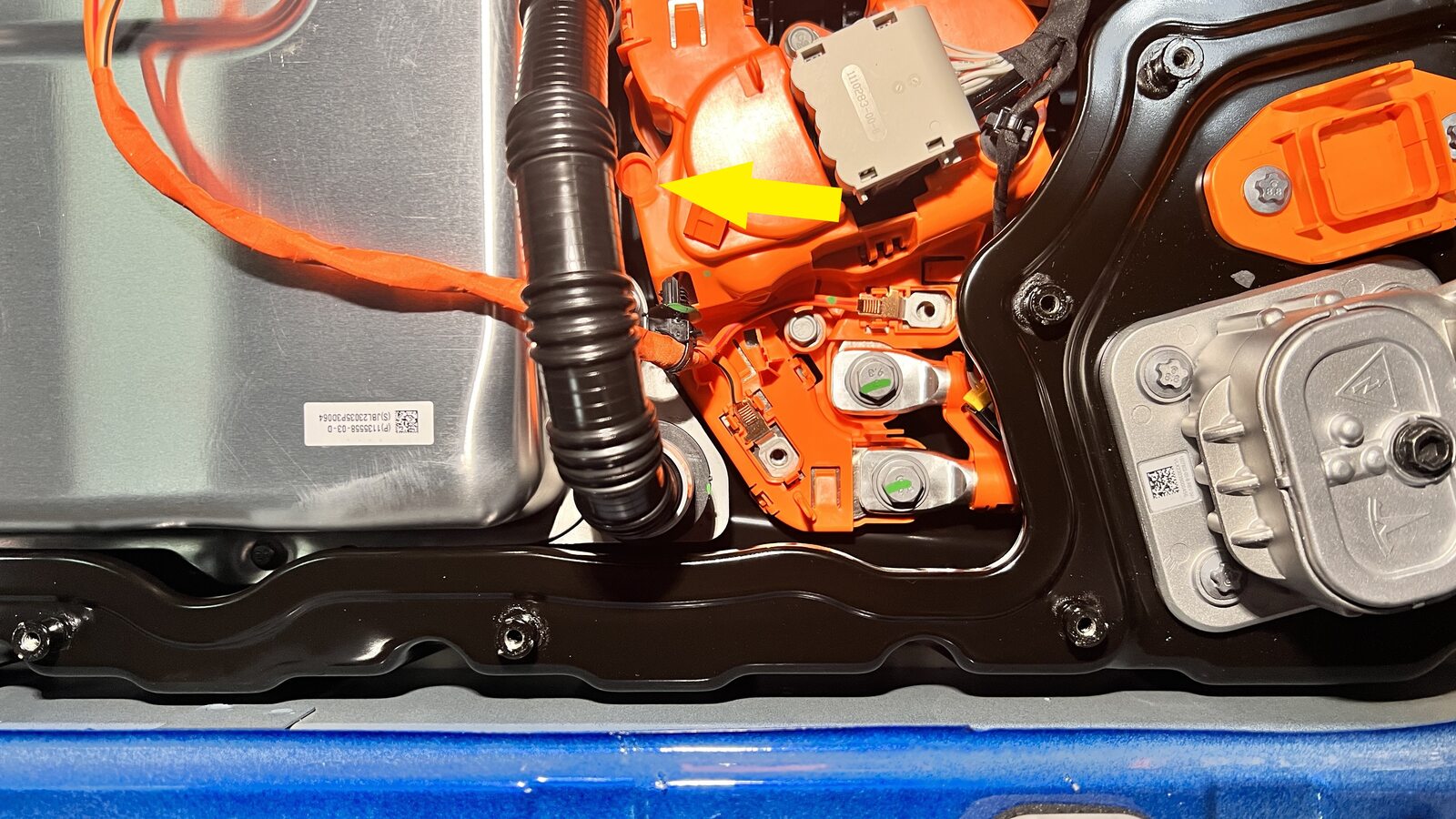

  3. 松开将交流滤波器线束固定到快充触点开关母排的卡子并拆下螺栓（2 个），然后将线束从车辆上拆下。
    注
    拆卸时，使线束从功率转换系统 (PCS) 软管下方穿过。弃用螺栓。

安装

  1. 使用异丙醇 (IPA) 湿巾清洁交流滤波器线束端子和快充触点开关母排之间的表面
  2. 将交流滤波器线束放置在车辆上，然后安装将线束固定到高压电池仓的卡子和螺栓（2 个）。
    4.5 Nm (3.3 lbs-ft)
    注
    确保将线束布设在功率转换系统 (PCS) 软管下方。安装新螺栓。

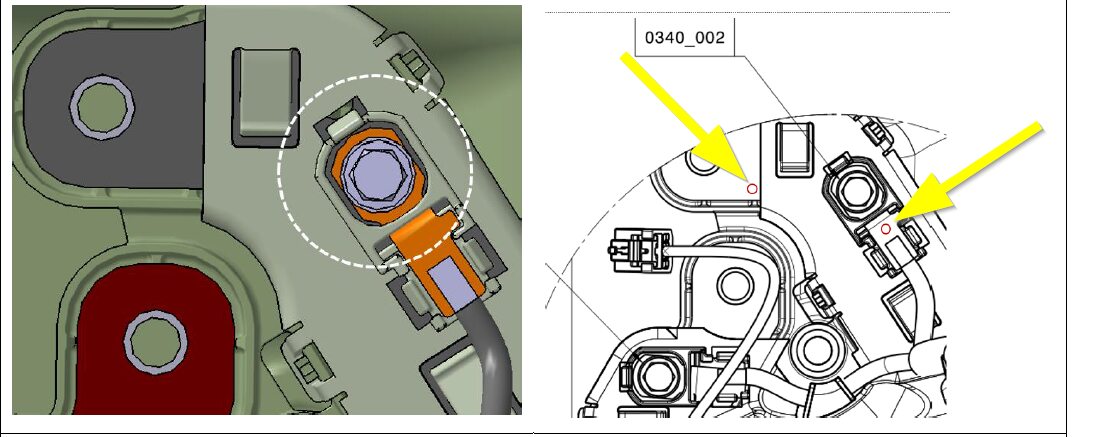

  3. 在交流滤波器线束高压接头（2 个）处执行 Hioki 阻抗测试。
    注
    最大可接受电阻值为 150 微欧。
    注

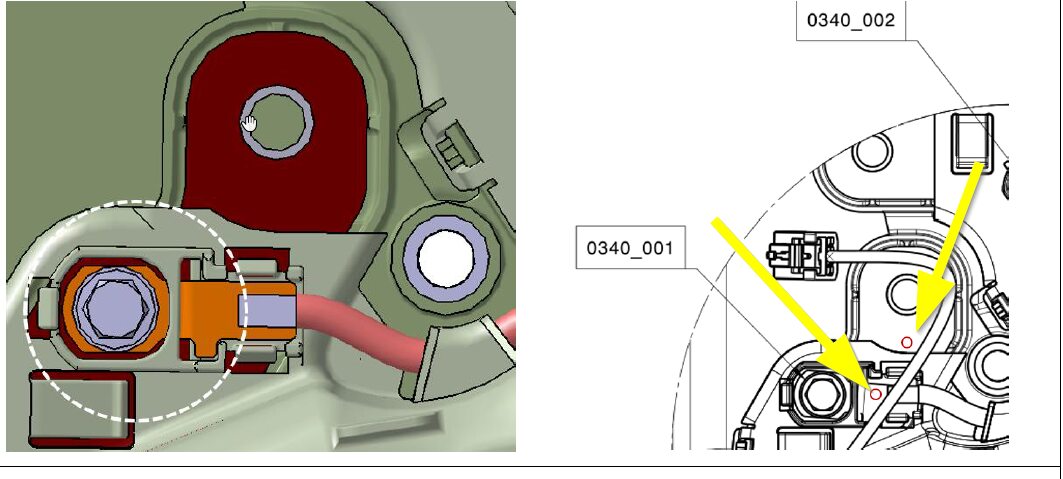

    测试时，注意请分别测量负极交流输入端子至快充母排负极输入侧以及正极交流输入端子至快充母排正极输入侧的电阻。
  4. 安装烟火电池断接开关。请参阅烟火隔离开关 - 高压电池 ((拆卸和更换))。
  5. 将前排左右座椅移回原位。
  6. 升起所有车窗并关闭所有车门。
