侧板 - 前 - 中控台 - 右侧 ((拆卸和更换))

校正代码 1519010502 FRT 0.12 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-11-04: 删除了拆卸和安装外部部件,以留出操作空间的步骤。

拆卸

  1. 打开右侧前车门,降低右侧前车窗。
  2. 将右前座椅向后移动。

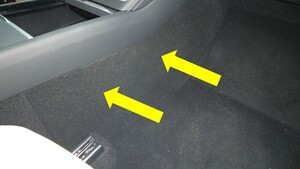

  3. 松开将中控台右侧面板固定到中控台的卡子(14 个)和定位销(2 个),然后将侧面板从车辆上拆下。
    警告
    注意需要将面板径直拉离中控台,以防造成损坏。
    注
    先使用手指松开面板上边缘,然后再逐步松开剩余卡子。

安装

  1. 安装将中控台右侧面板固定到中控台的卡子(14 个)和定位销(2 个)。
    注
    确保所有卡子均安装到位。
  2. 将右侧前座椅移回原位。
  3. 升起右侧前车窗,关闭右侧前车门。
