母排 - 快充接触器到直流母排 - 负极（Model Y L） ((拆卸和更换))

校正代码 16300500602 FRT 2.04 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格：母排 - 快充接触器到直流母排 - 正极（Model Y L） ((拆卸和更换))/ 母排 - 快充接触器到直流母排 - 负极（Model Y L） ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将直流链路母排固定到快充触点开关的螺纹胶螺栓
10 Nm (7.4 lbs-ft) - 180 degrees
  • 1/4 英寸 13 毫米高压绝缘方形钻头套筒
 更换 1104475-00-F
注
先将螺栓紧固至 10 Nm，然后回退 180 度，最后再紧固至 10 Nm。

拆卸

  1. 拆下快充接口绝缘体。请参阅 绝缘盖 - 快充通道 - 高压电池仓（Model Y L） ((拆卸和更换))。
    注
    拆卸过程中，执行部分步骤时需要格外小心。请观看动画以获取详细指导。

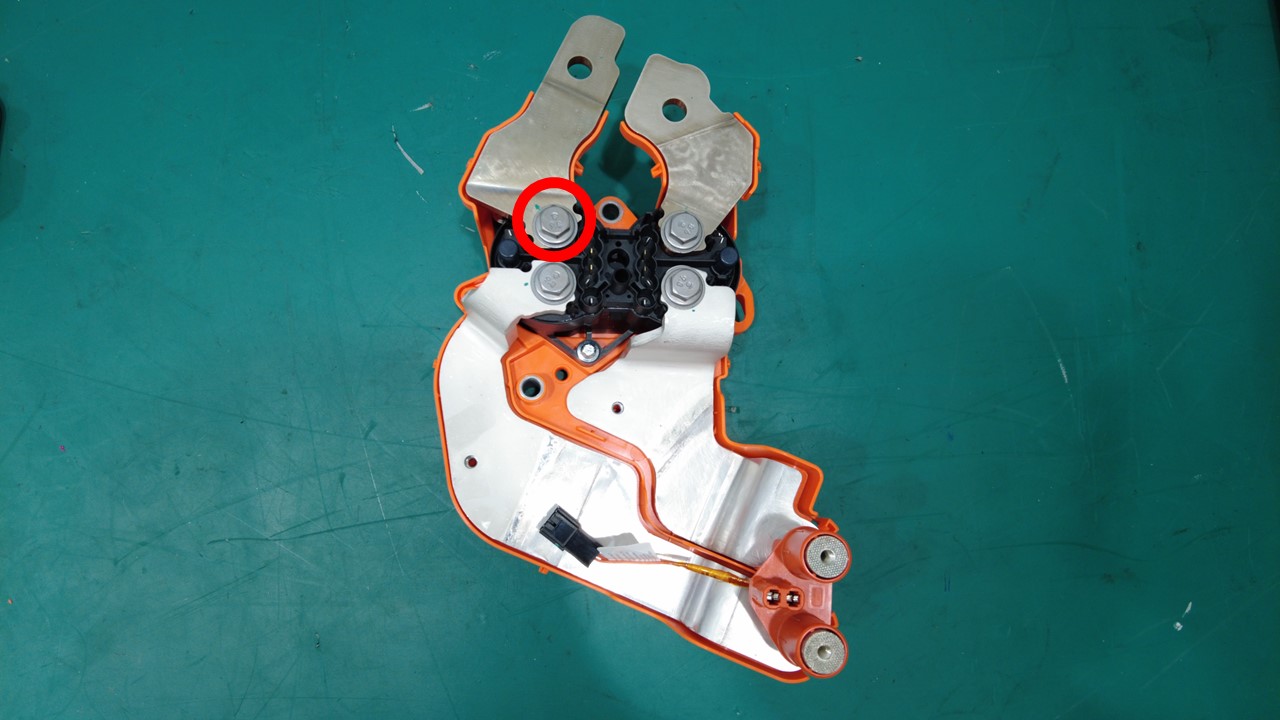

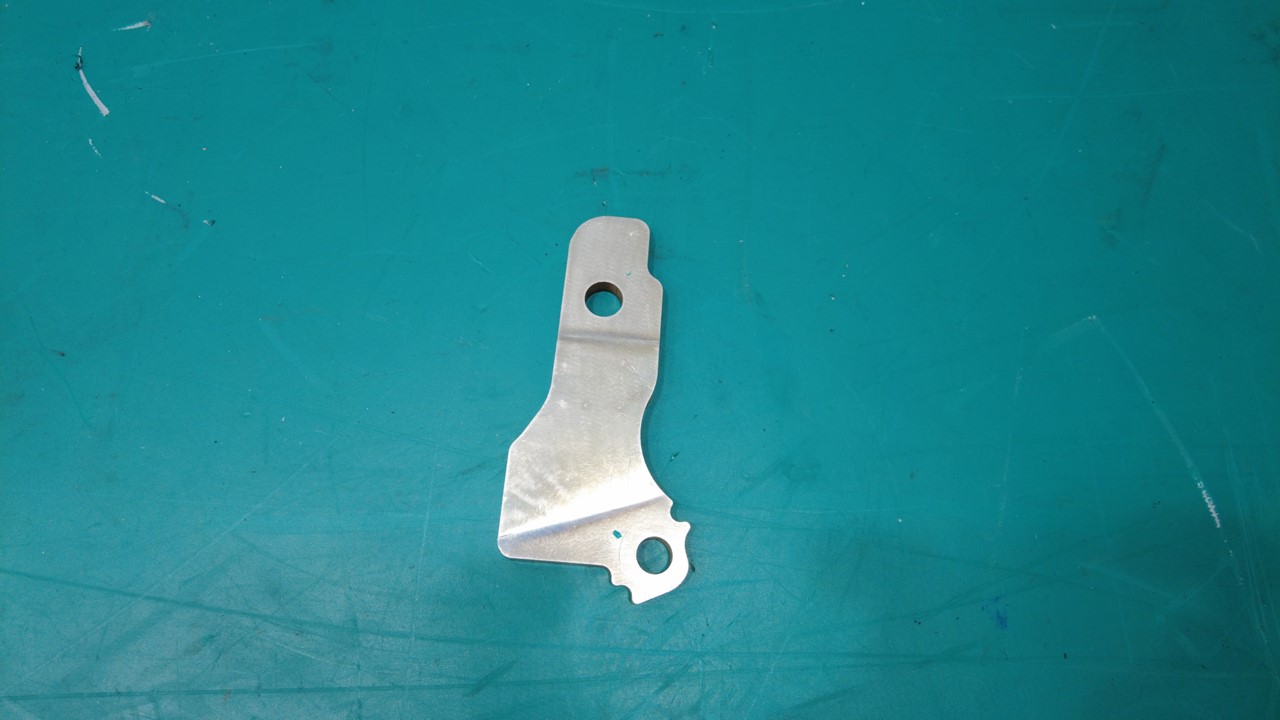

  2. 松开定位销（2 个），然后拆下并弃用将直流链路负极母排固定到快充触点开关的螺纹胶螺栓。
    提示
    推荐使用以下工具
    • 1/4 英寸 13 毫米高压绝缘方形钻头套筒

更换

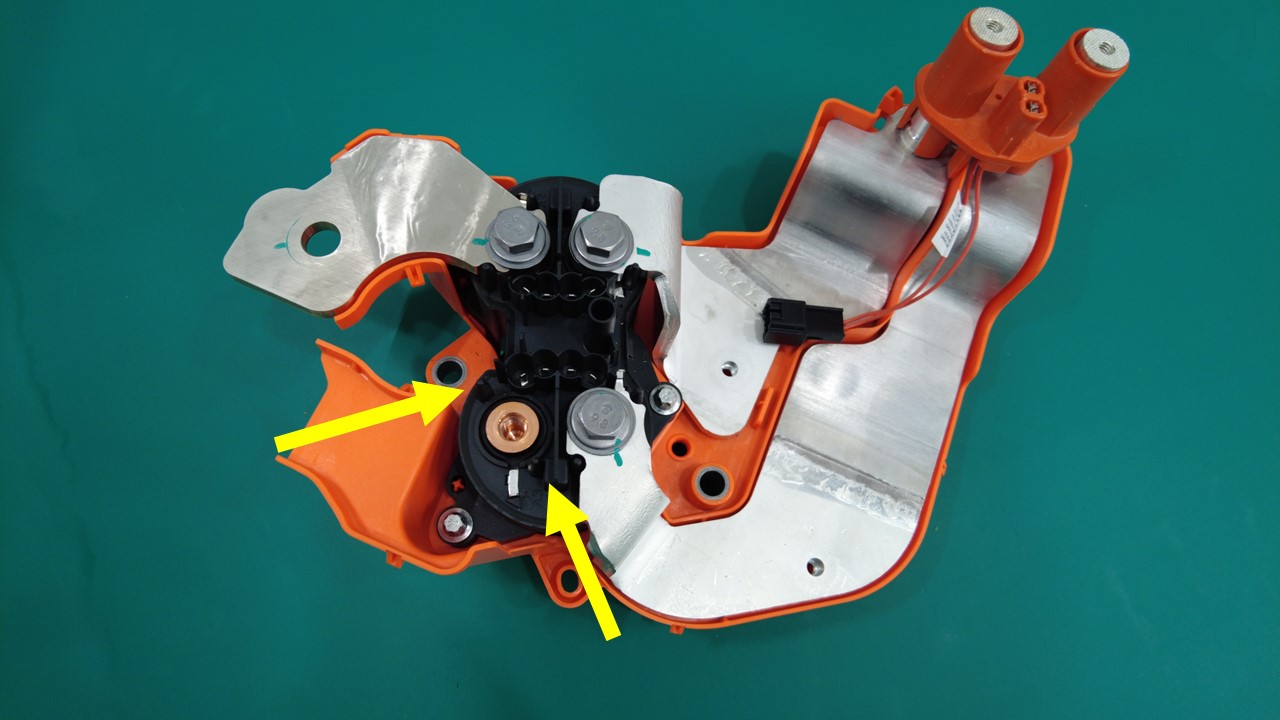

  1. 紧固定位销（2 个），然后安装新的螺纹胶螺栓，将直流链路负极母排固定到快充触点开关。
    10 Nm (7.4 lbs-ft) - 180 degrees
    注
    先将螺栓紧固至 10 Nm，然后回退 180 度，最后再紧固至 10 Nm。
    注
    紧固螺栓后进行标记。
    提示
    推荐使用以下工具
    • 1/4 英寸 13 毫米高压绝缘方形钻头套筒
  2. 安装快充接口绝缘体。请参阅 绝缘盖 - 快充通道 - 高压电池仓（Model Y L） ((拆卸和更换))。
