冷却风扇模块 ((拆卸和更换))

校正代码 1830010102 FRT 1.14 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 冷却风扇模块 ((拆卸和更换))
描述 描述 描述 描述 描述
将前备箱储物单元加固支架固定到冷却风扇的螺栓（2 个）
46.5 Nm (34.3 lbs-ft)
  • 外梅花套筒 Plus EP14
 重复使用
将冷却风扇模块左右侧固定到踝部止动爪的螺栓（2 个）
6 Nm (4.4 lbs-ft)
  • 8 mm 套筒扳手
 重复使用

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  2. 解锁车辆网关。请参阅网关（解锁）。
  3. 在触摸屏上，点击Service Mode > Thermal > Coolant System > Start Thermal Fill/Drain，然后选择Run以启动例行程序。
  4. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅滤清器 - 活性炭和 HEPA ((拆卸和更换))。
  5. 断开低压电池。请参阅低压电源（锂）（断开和连接） (Modify)。
  6. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  7. 拆下驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))。
  8. 松开将转向机线束固定到前备箱储物单元加固支架的夹子（3 个）。
  9. 拆下将前备箱储物单元加固支架固定到冷却风扇的螺栓（2 个），然后向前滑动支架，将其从车辆上拆下。
    提示
    推荐使用以下工具
    • 外梅花套筒 Plus EP14
  10. 断开主动进气格栅传动装置电气连接器。
    警告
    请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。
  11. 拆下前裙板。请参阅下围板 - 前底板 ((拆卸和更换))。
    注
    无需将行人警示扬声器从裙板上拆下。
  12. 将冷却液排放容器放置在车辆左前侧下方。

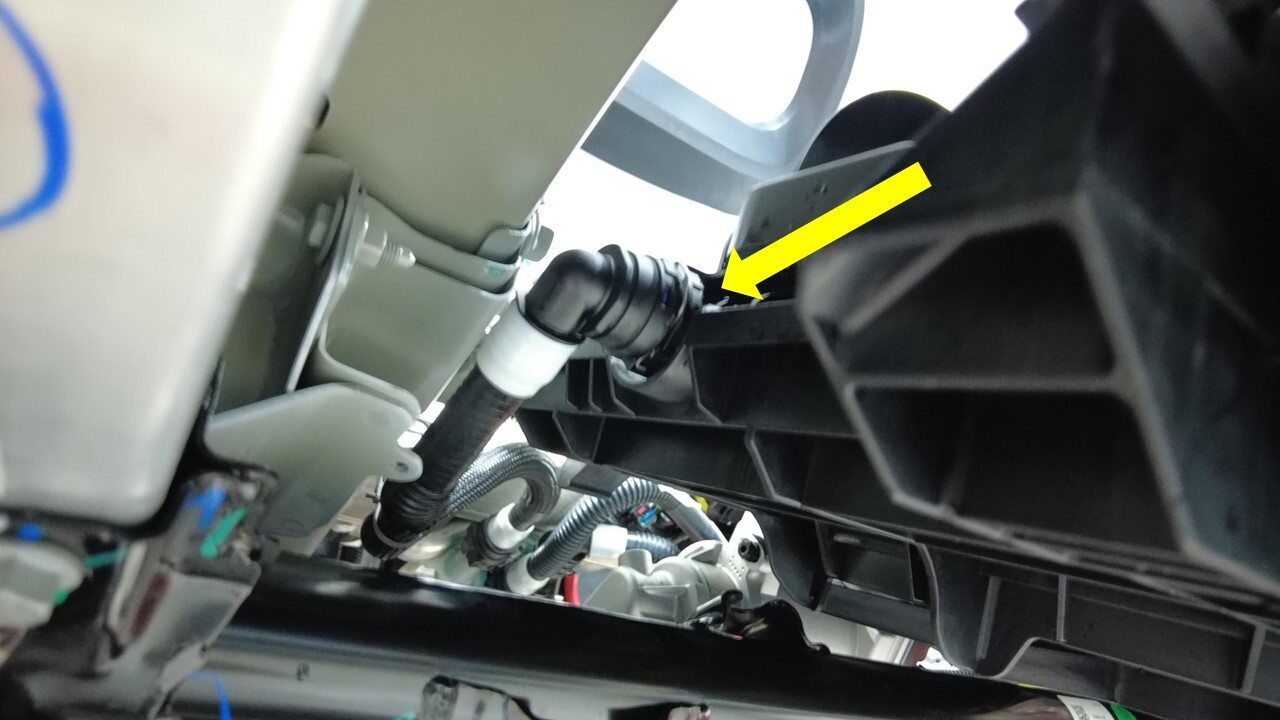

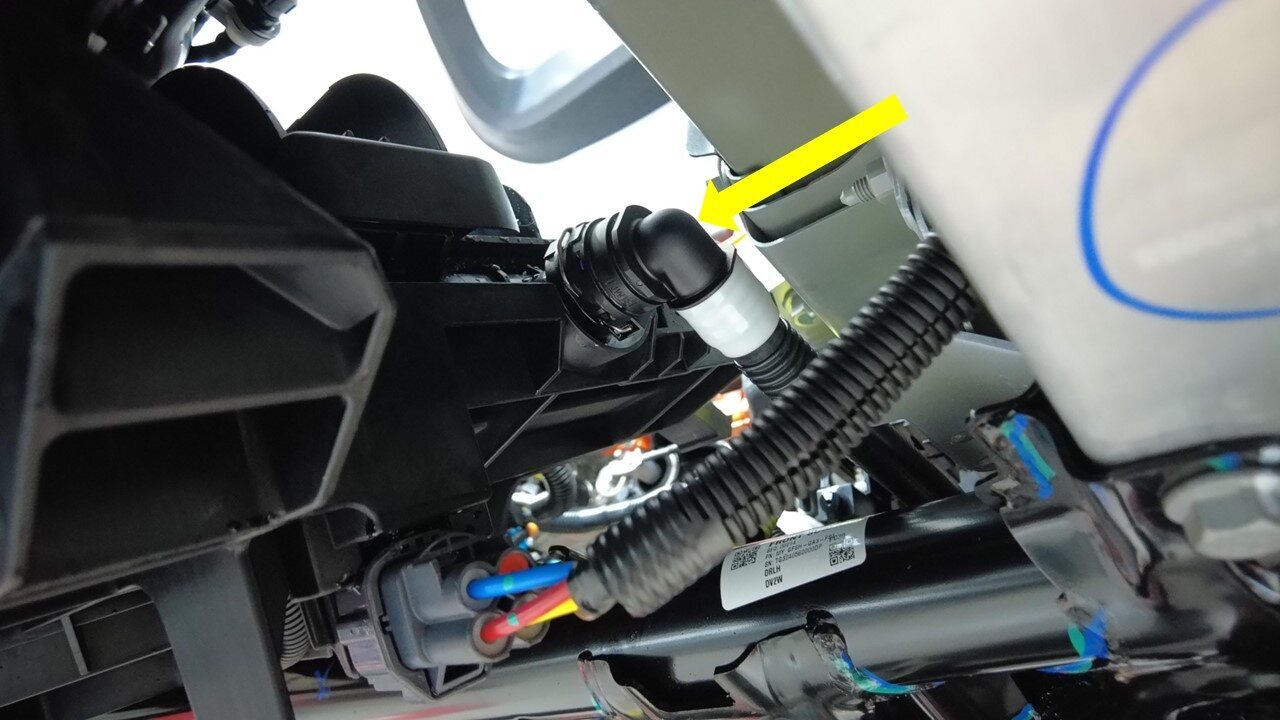

  13. 松开弹簧夹，将散热器入口软管从散热器上断开，然后堵住软管和散热器。
  14. 将冷却液排放容器放置在车辆右前侧下方。

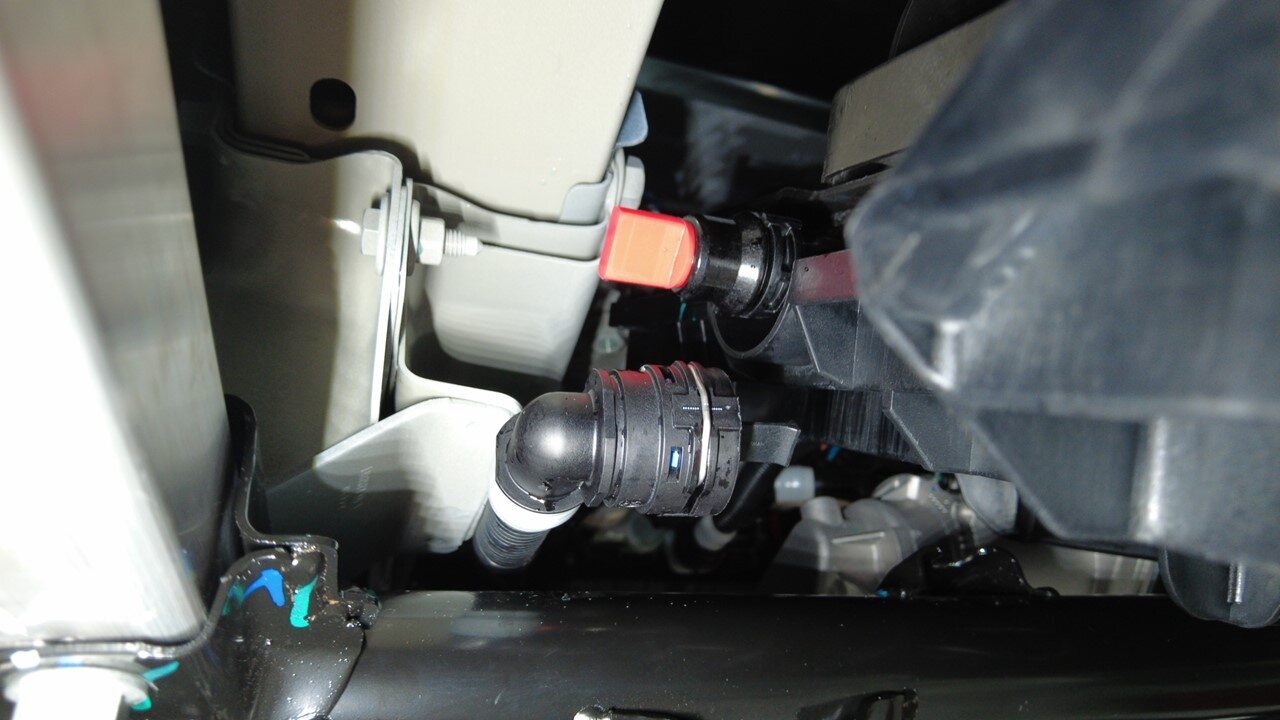

  15. 松开弹簧夹，将散热器出口软管从散热器上断开，然后堵住软管和散热器。
  16. 取走车辆下方的冷却液排放容器。
  17. 断开冷却风扇模块电气连接器。
  18. 在冷却风扇模块总成下方放置一个运送千斤顶，以防掉落。
  19. 拆下将冷却风扇模块左右侧固定到踝部止动爪的螺栓（2 个）。
    注
    注意请勿弄丢螺栓垫片。
    提示
    推荐使用以下工具
    • 8 mm 套筒扳手
    图 1. 左侧如图所示，右侧类似
  20. 小心地降低运送千斤顶和冷却风扇模块，以便接触环境温度传感器。
  21. 松开将环境温度传感器固定到主动进气格栅的锁片（2 个）。
  22. 小心地将环境温度传感器盖板从主动进气格栅上拆下，然后将连接器穿过开口移出。

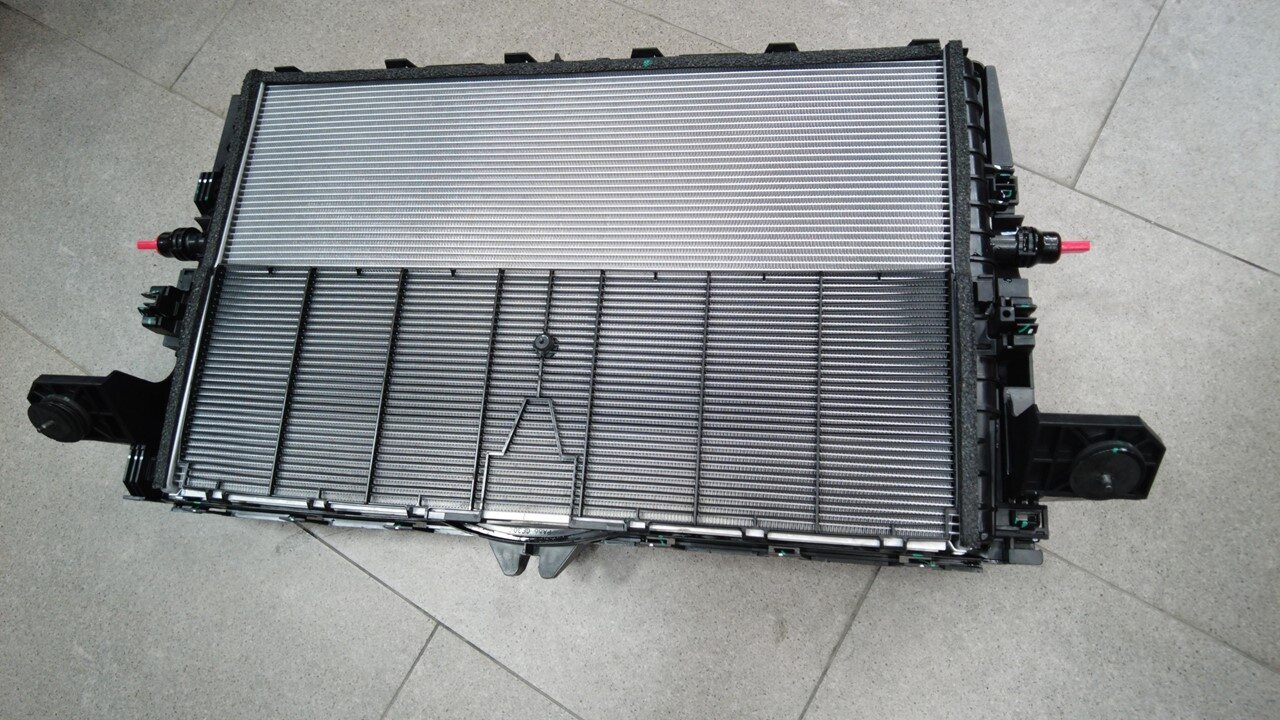

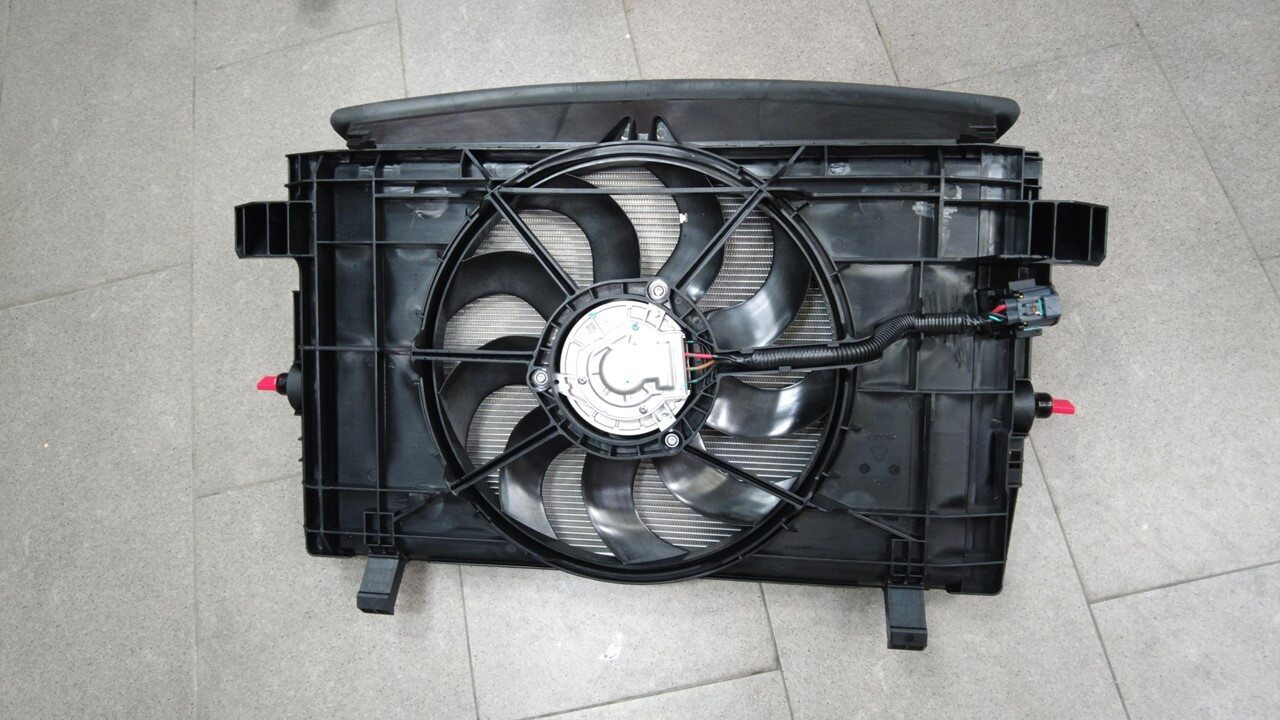

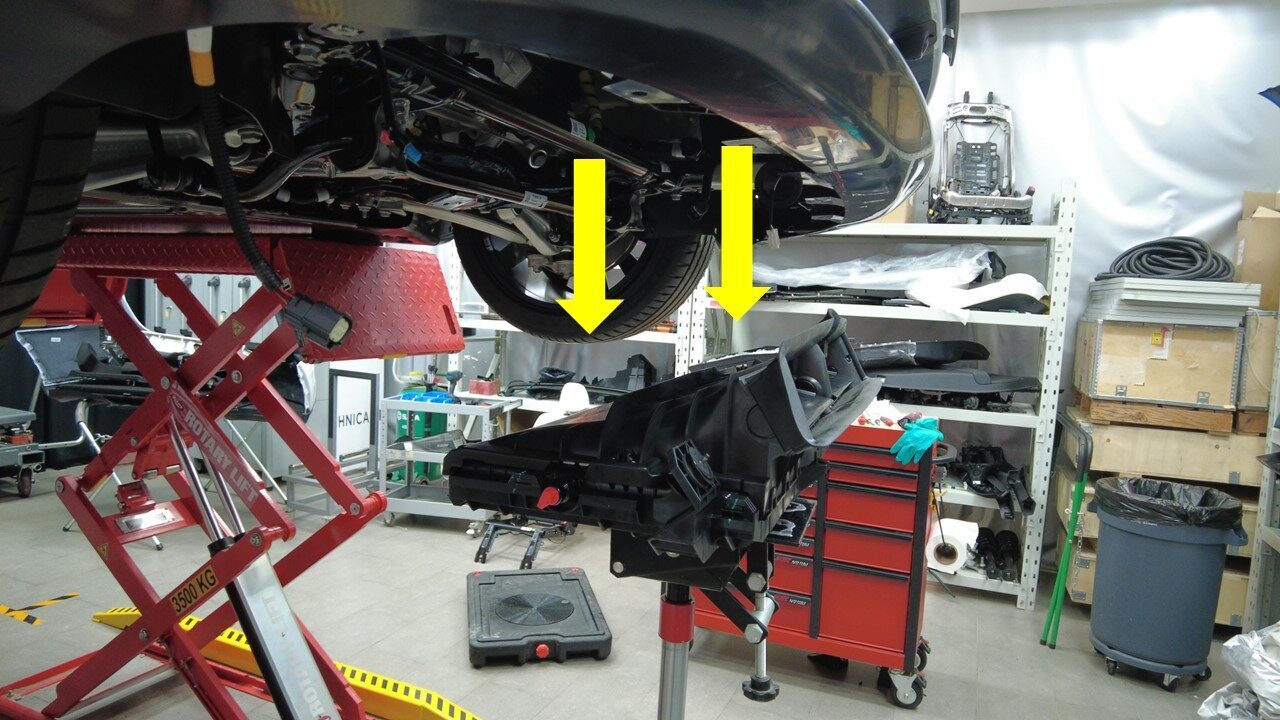

  23. 将冷却风扇模块总成从车辆上拆下。

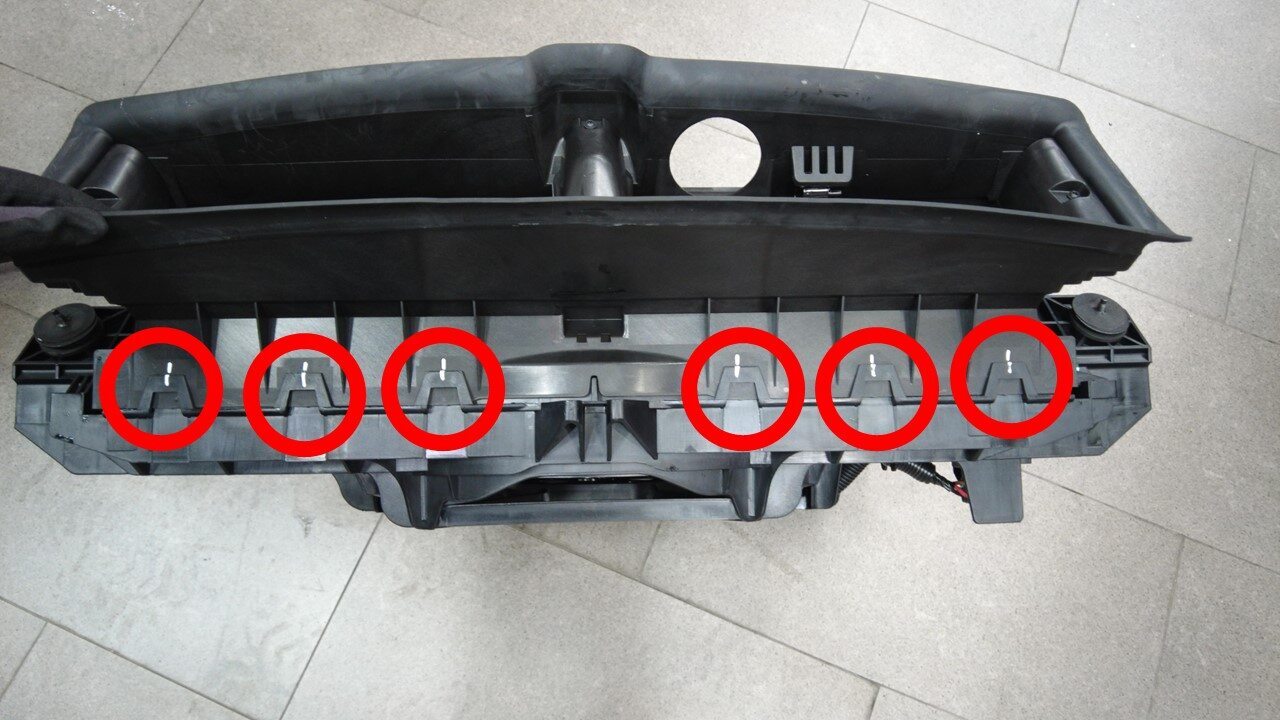

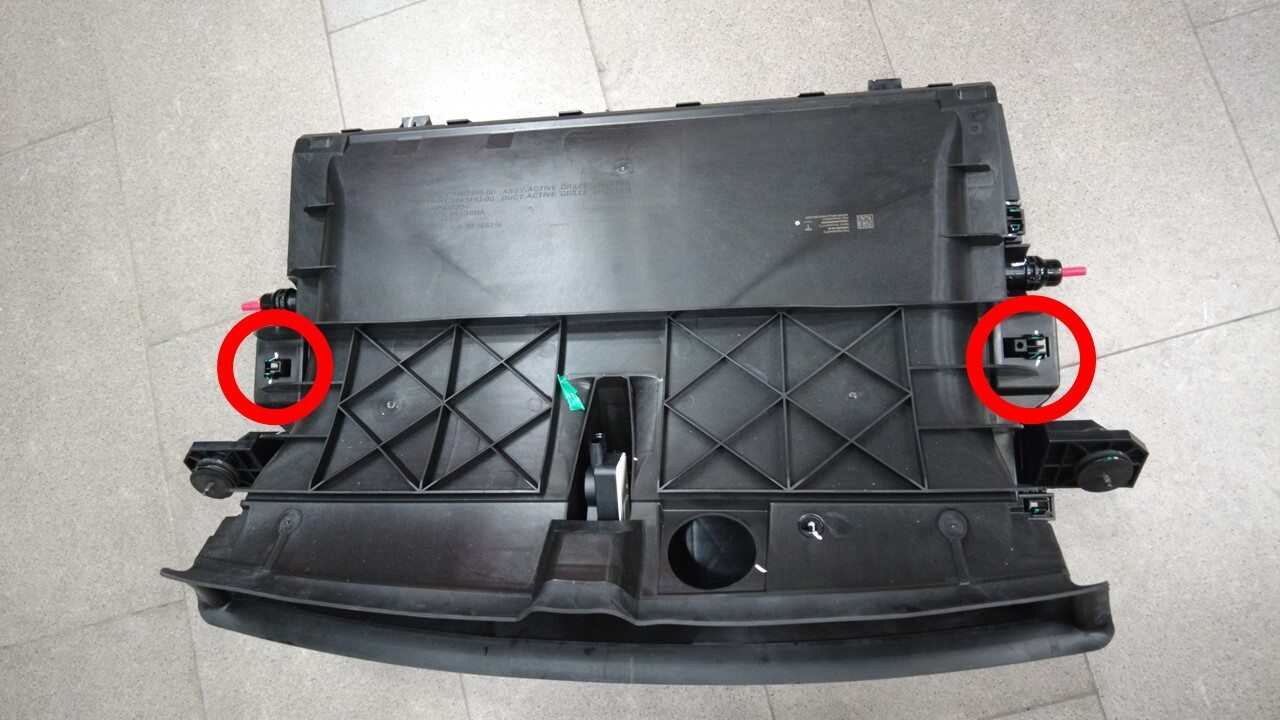

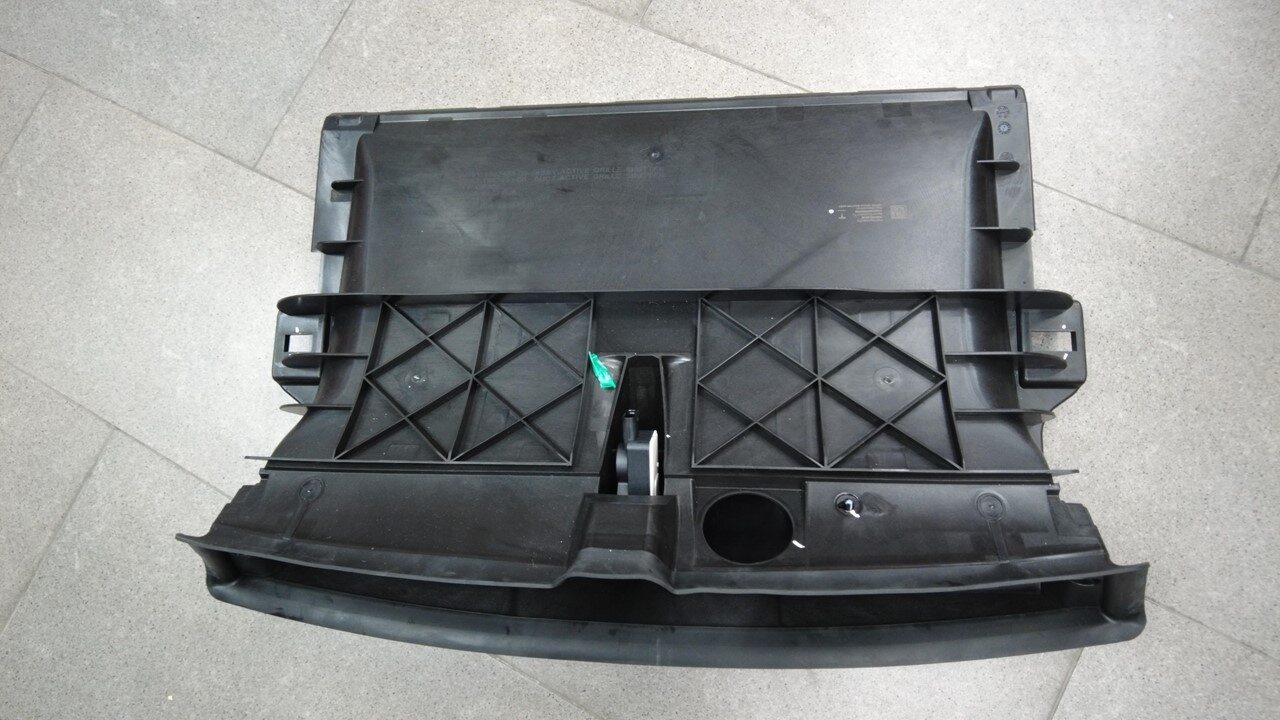

  24. 松开将主动进气格栅固定到冷却风扇模块的锁片（14 个）。

安装

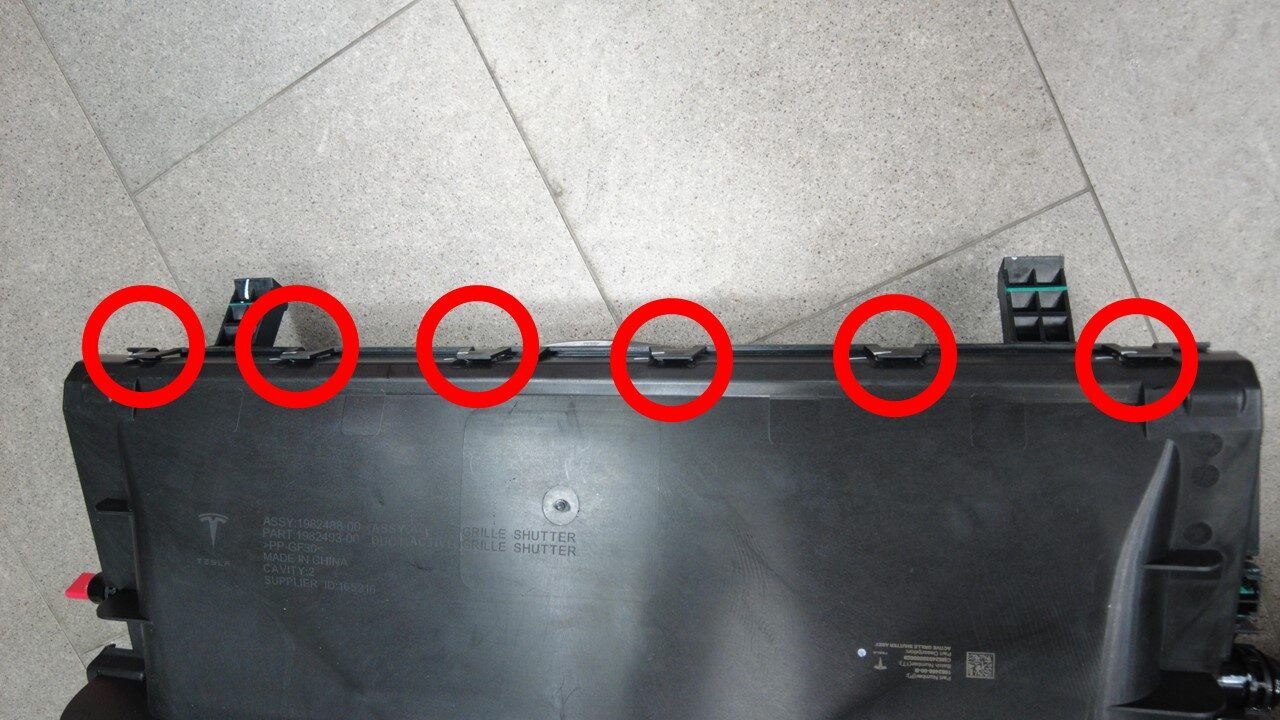

  1. 安装将主动进气格栅固定到冷却风扇模块的锁片（14 个）。

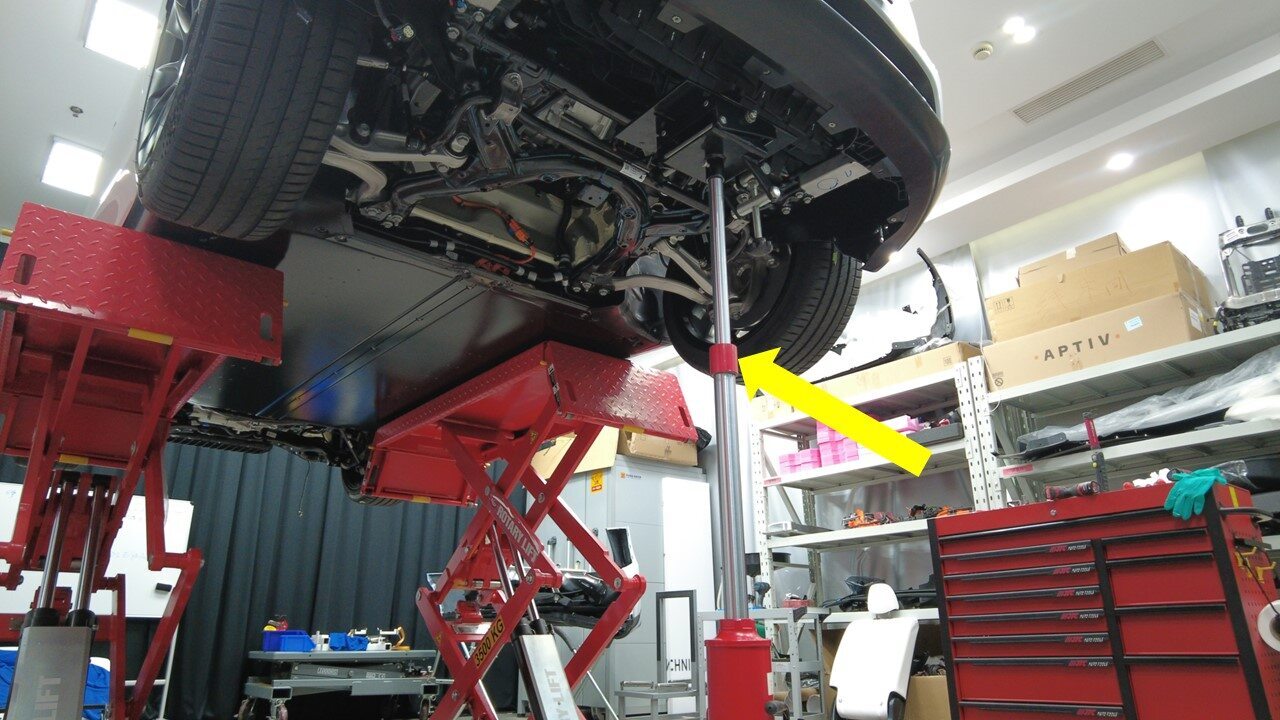

  2. 将冷却风扇模块放置在运送千斤顶上，将千斤顶举升至适当高度，以便留出作业区域。

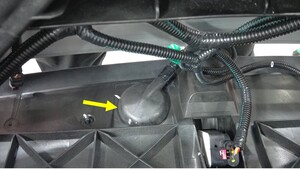

  3. 将环境温度传感器穿过主动进气格栅上开口，然后安装将传感器固定到主动进气格栅的锁片（2 个）。
  4. 安装环境温度传感器盖板。

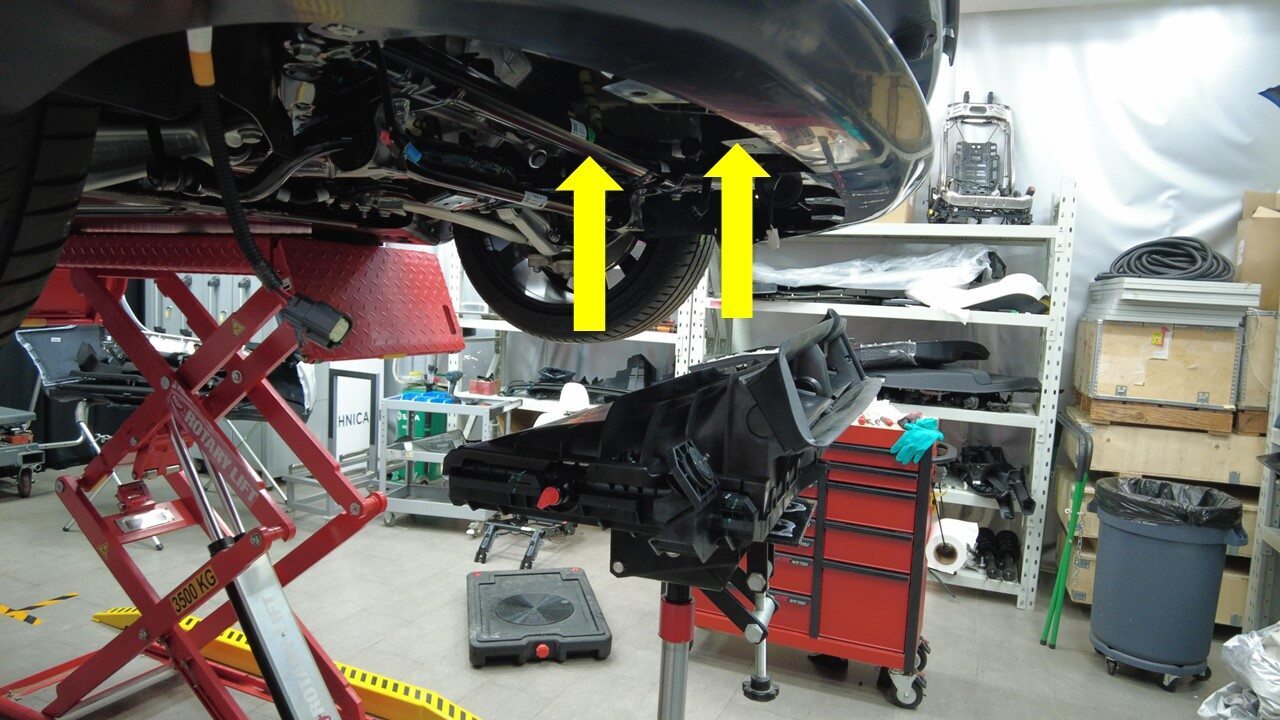

  5. 举升运送千斤顶，将冷却风扇模块总成放置到车辆上，然后预装将冷却风扇模块左右侧固定到踝部止动爪的螺栓（2 个）。
    图 2. 左侧如图所示，右侧类似
  6. 紧固将冷却风扇模块左右侧固定到踝部止动爪的螺栓（2 个）。
    6 Nm (4.4 lbs-ft)
    提示
    推荐使用以下工具
    • 8 mm 套筒扳手
    图 3. 左侧如图所示，右侧类似
  7. 将运送千斤顶从车辆下方移走。
  8. 连接冷却风扇模块电气连接器，然后接合连接器锁。
  9. 将冷却液排放容器放置在车辆左前侧下方。
  10. 取下散热器和散热器入口软管上的塞子，立即将散热器入口软管与散热器相连，然后紧固卡子。
    注
    对接头执行推拉推测试，确保接头牢固。
  11. 将冷却液排放容器放置在车辆右前侧下方。
  12. 取下散热器和散热器出口软管上的塞子，立即将散热器出口软管与散热器相连，然后紧固卡子。
    注
    对接头执行推拉推测试，确保接头牢固。
  13. 取走车辆下方的冷却液排放容器。
  14. 将车辆降低至适宜的作业高度。
  15. 将前备箱储物单元加固支架放置到冷却风扇上，然后安装将前备箱储物单元加固支架固定到冷却风扇的螺栓（2 个）。
    46.5 Nm (34.3 lbs-ft)
    提示
    推荐使用以下工具
    • 外梅花套筒 Plus EP14
  16. 安装将转向机线束固定到前备箱储物单元加固支架的夹子（3 个）。
  17. 连接主动进气格栅传动装置电气连接器。
  18. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  19. 执行冷却系统真空重新加注程序。请参阅冷却系统 - 真空再充注 (Test/Adjust)。
  20. 连接低压电池。请参阅低压电源（锂）（断开和连接） (Modify)。
  21. 解锁车辆网关。请参阅网关（解锁）。
  22. 在触摸屏上执行以下步骤。
    1. 点击Service Mode > Thermal > Coolant System > Stop Thermal Fill Drain以完成例行程序。
    2. 点击Service Mode > Thermal > Coolant System > Coolant Purge Start，选择Run以启动例行程序， 然后等待例行程序完成。
      注
      确保车辆未处于“前进”挡，将车辆换至“前进”挡时，此例行程序将停止。测试将持续约 10 分钟。测试中，速度将在 3500-6500 RPM（怠速 = 约 1500 RPM）之间变化，启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊，则表示冷却液泵存在气锁状况，请再次执行真空加注。继续加注冷却液并排空空气，直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  23. 安装前裙板。请参阅下围板 - 前底板 ((拆卸和更换))。
  24. 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
    注
    确保冷却液液位处于 "Max" 线处。
  25. 退出“维护模式”。请参阅维护模式。
  26. 安装驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))。
  27. 安装高效分子空气 (HEPA) 过滤器总成。请参阅滤清器 - 活性炭和 HEPA ((拆卸和更换))。
  28. 将车辆从举升机上移走。
