制动管路 - 后制动管 - 右侧 ((拆卸和更换))
校正代码
3303010802
FRT
2.70
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
警告
制动液会溶解车漆。站在车旁，使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
注
根据当地的环境法规处理使用过的制动液。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
|
左后制动管路管道内螺母 将右后制动管路固定到右后制动软管的螺母 |
 16 Nm (11.8 lbs-ft) |
|
重复使用 |
拆卸
-

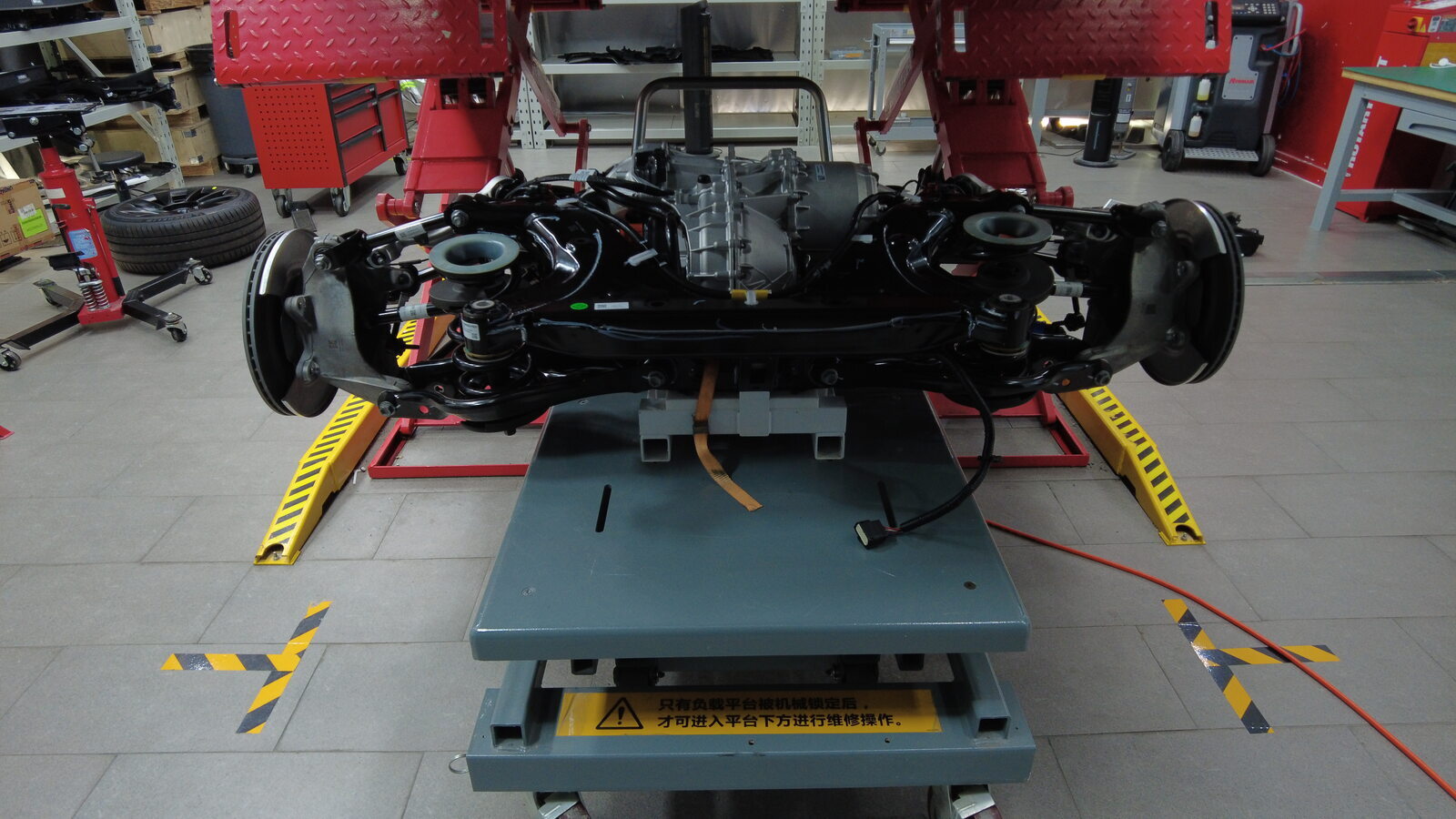

降下后副车架和驱动电机总成。请参阅 后副车架总成 ((拆卸和安装))。
注降下副车架时请务必小心，以免损坏部件。注降下总成即可。请勿拆卸固定在总成上的部件。
- 拆下后轮拱内衬。请参阅 轮拱内衬 - 后 - 左侧 ((拆卸和更换))。
-
将机油排放容器放置在左后制动管路连接件下方。
注如有必要，可举升车辆。
-

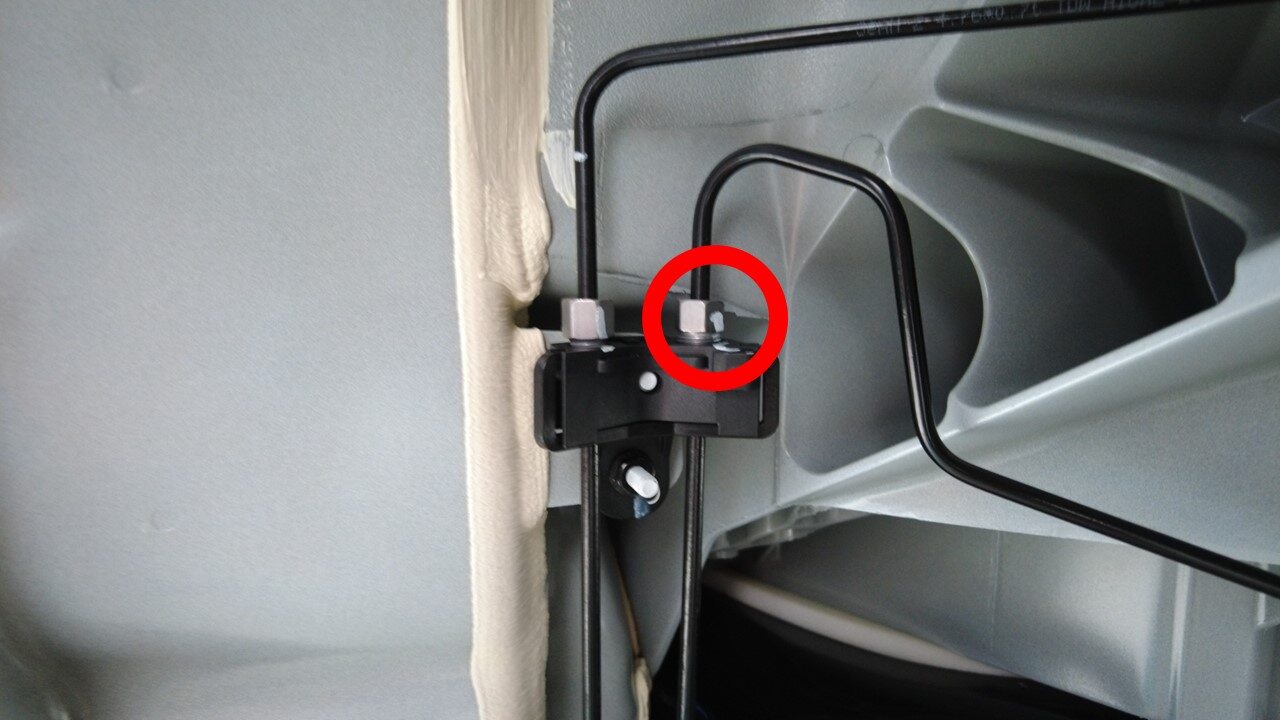

拆下左后制动管路管束内螺母。
提示推荐使用以下工具
- 12 毫米六角扩口螺母扳手
- 棘轮/扭矩扳手
- 12 毫米六角扩口螺母爪型套筒（90 度安装）
- 将机油排放容器放置在右后制动软管区域下方。
-

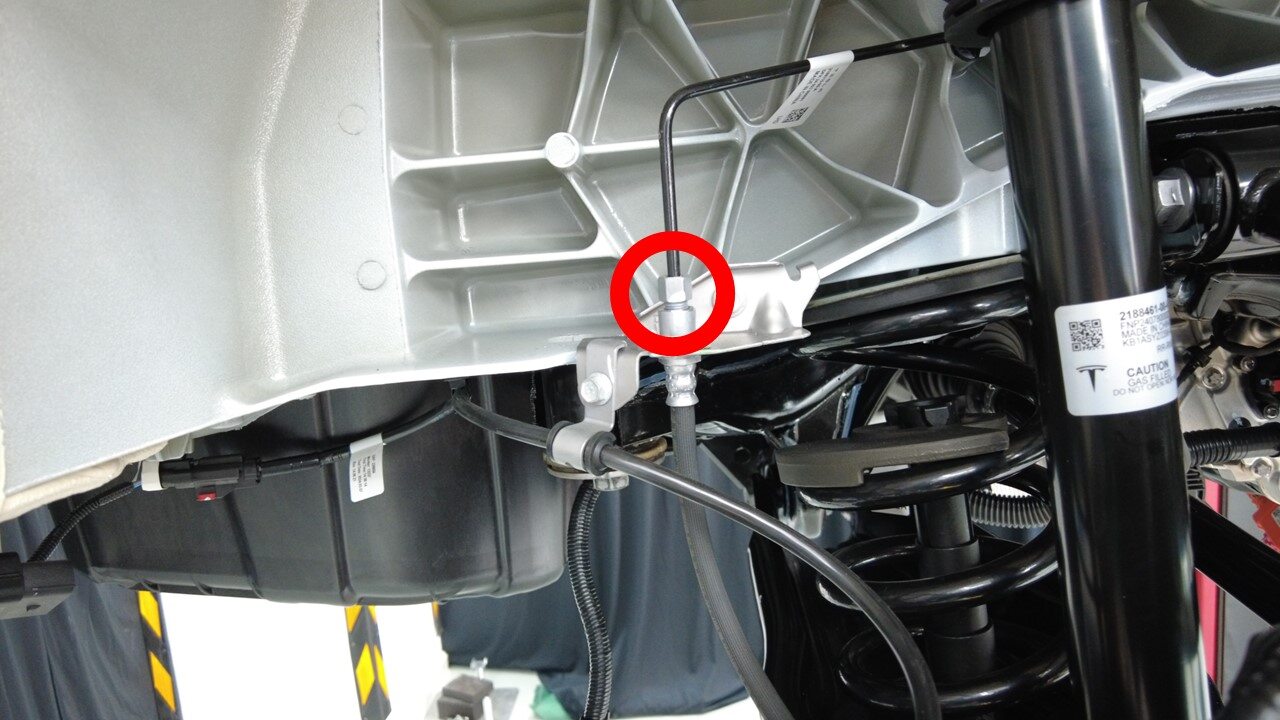

拆下将右后制动管路固定到右后制动软管的螺母。
提示推荐使用以下工具
- 12 毫米六角扩口螺母扳手
- 棘轮/扭矩扳手
- 12 毫米六角扩口螺母爪型套筒（90 度安装）
- 取走右后制动软管区域下方的机油排放容器。
-

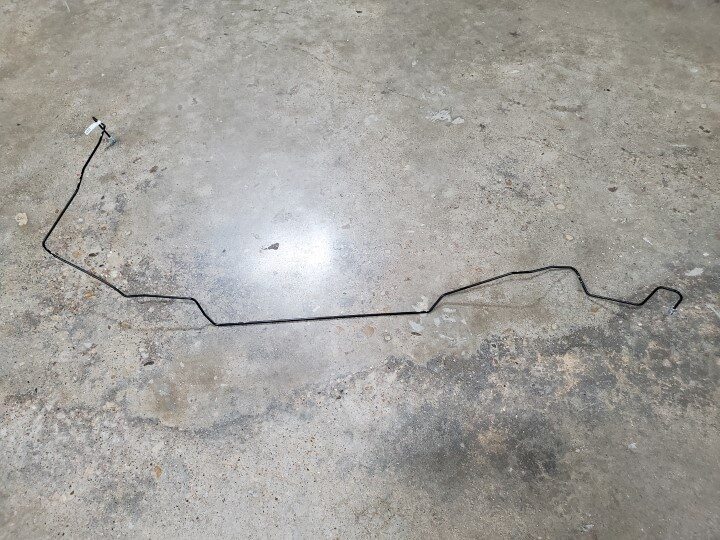

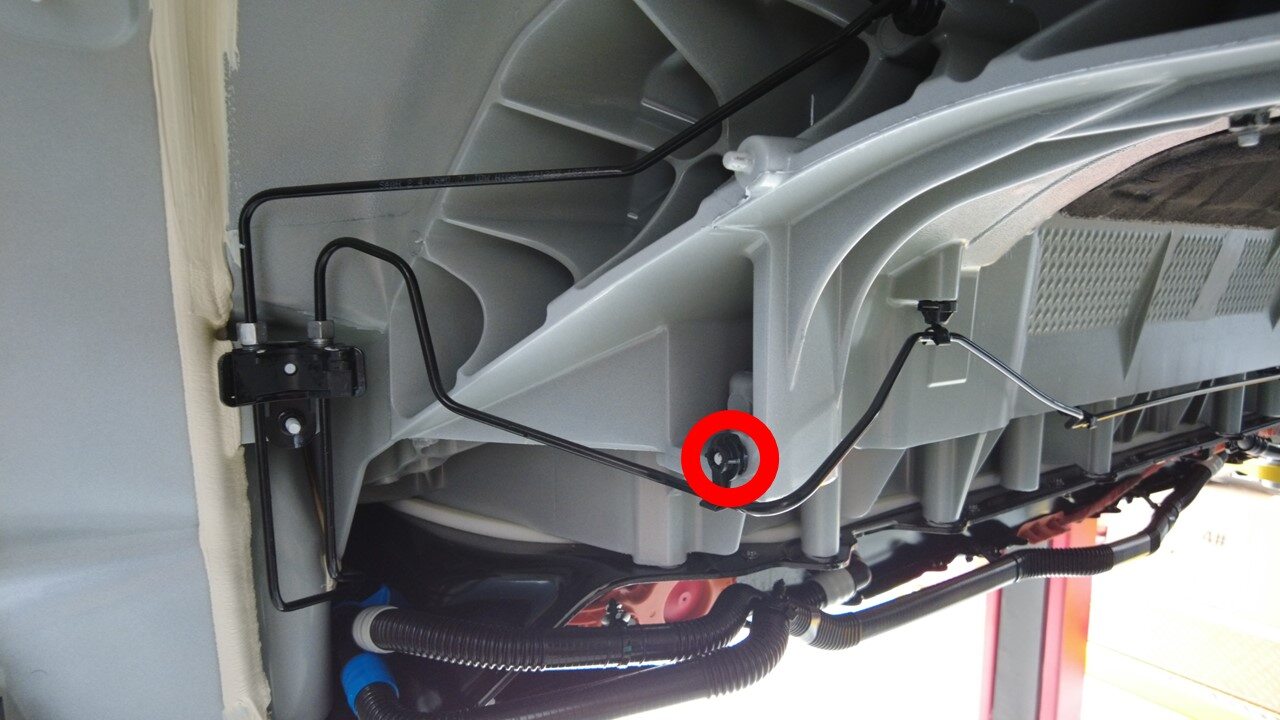

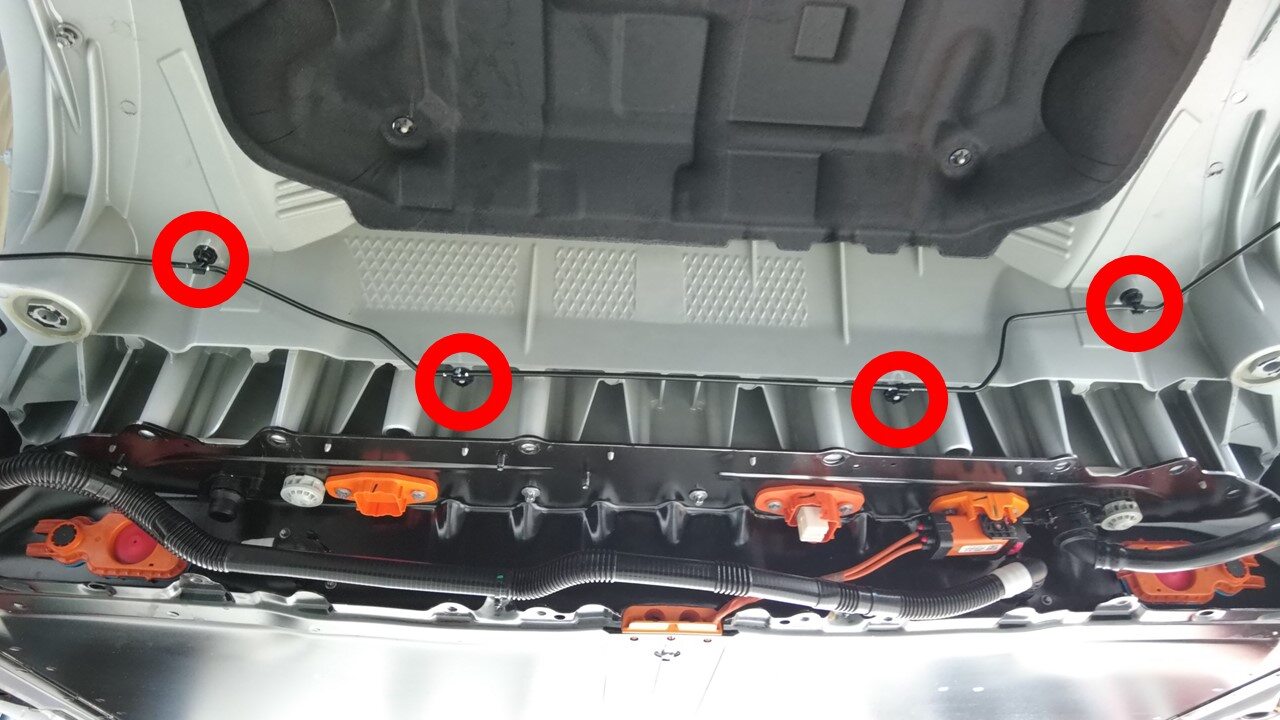

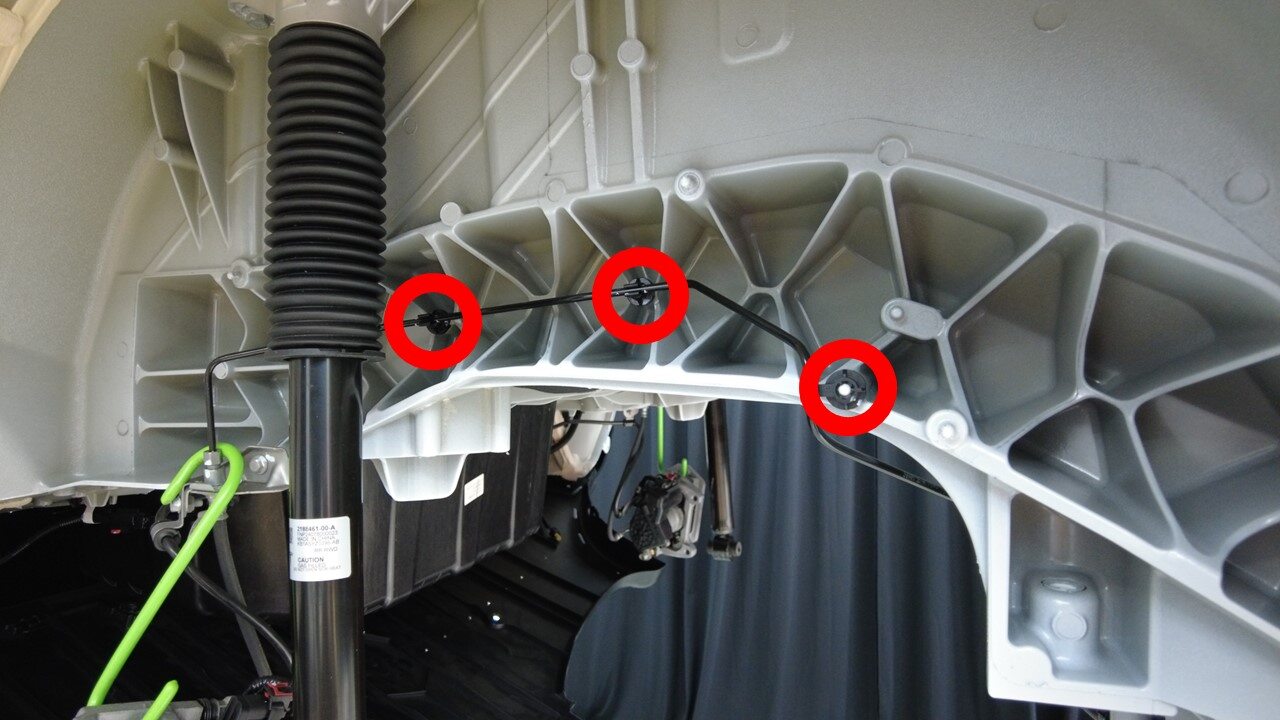

将右后制动管从卡子（8 个）上拆下。
警告请勿弯折管路。
安装
-
将右后制动管安装到卡子（8 个）上。
警告请勿弯折管路。
-
安装将右后制动管路固定到右后制动软管的螺母。16 Nm (11.8 lbs-ft)注先手动拧紧螺母，以免螺纹错扣。提示推荐使用以下工具
- 12 毫米六角扩口螺母扳手
- 12 毫米六角扩口螺母爪型套筒（90 度安装）
-
安装左后制动管路管束内螺母。16 Nm (11.8 lbs-ft)注先手动拧紧螺母，以免螺纹错扣。提示推荐使用以下工具
- 12 毫米六角扩口螺母扳手
- 12 毫米六角扩口螺母爪型套筒（90 度安装）
- 安装后轮拱内衬。请参阅 轮拱内衬 - 后 - 左侧 ((拆卸和更换))。
-
安装后副车架和驱动电机总成。请参阅 后副车架总成 ((拆卸和安装))。
注无需调整行驶高度。注此时请勿安装后轮毂和前备箱后部挡板。
- 为右后轮毂排气。请参阅 制动液排放 - 一个制动卡钳 (Maintenance)。
- 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
