座椅靠背 - 电动腰托 - 第一排座椅 - 左侧 ((拆卸和安装))

校正代码 1301020201 FRT 0.42 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下驾驶位座椅靠背外壳。请参阅保护壳 - 座椅背 - 第一排 - 左侧 ((拆卸和更换))。
  2. 断开低压电池电源。请参阅低压电源（锂）（断开和连接） (Modify)。
  3. 拆下遮盖座椅靠背框架外侧的上下盖板。
    注
    将盖板拉离金属固定锁片，即可松开盖板。
  4. 拆下遮盖座椅靠背框架内侧的上下盖板。
    注
    将盖板拉离金属固定锁片，即可松开盖板。
  5. 将驾驶位座椅靠背饰板固定件（7 个）从驾驶位座椅靠背框架上松开，然后松开遮盖座椅靠背框架上部的定位板。
  6. 断开驾驶位座椅靠背通风扇上的电气连接器。
  7. 将座椅蒙皮拉离侧气囊，以便接触气囊电气连接器。

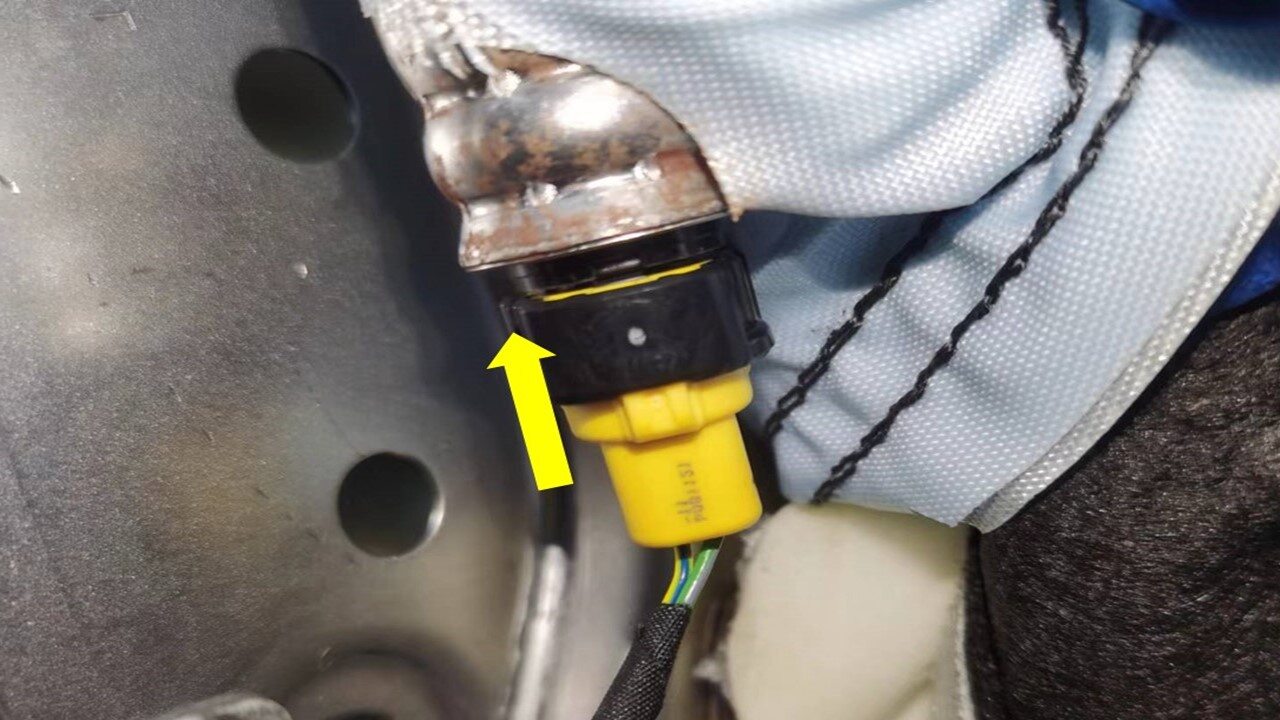

  8. 长按黑色锁片两侧并向下拉动，断开气囊电气连接器。
  9. 将座椅蒙皮拉离远端气囊 (FSAB)，以便接触气囊电气连接器
  10. 长按黑色锁片两侧并向下拉动，断开座椅远端气囊 (FSAB) 电气连接器。
  11. 将部分座椅线束从座椅靠背框架上拆下。
  12. 拆下将电动腰部支撑固定到座椅靠背框架的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 2 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  13. 断开靠背倾角调节电机连接器。
  14. 断开腰部支撑阀组和电子控制单元 (ECU) 连接器。
  15. 断开腰部支撑泵连接器。
  16. 松开将腰部支撑泵固定到座椅框架的卡子（2 个）。
    注
    挤压定位夹的三个凸叶，然后向腰部支撑泵方向推动以将其松开。

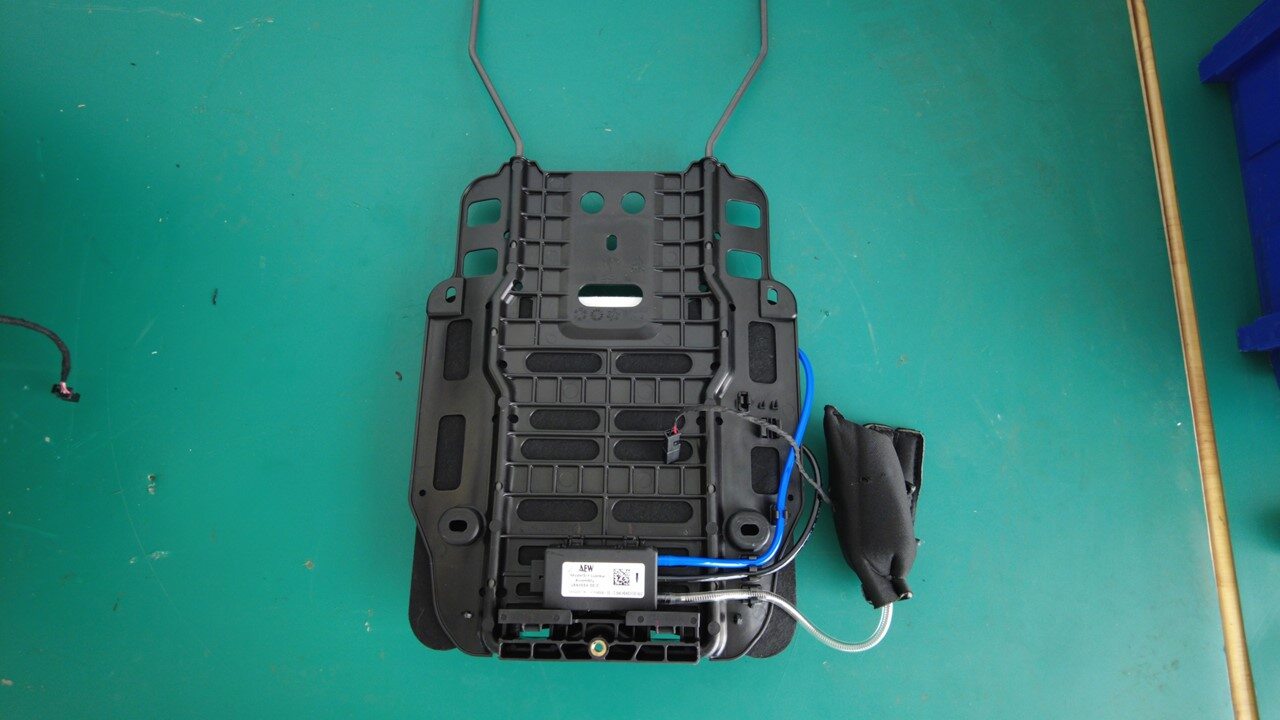

  17. 朝泡沫推动电动腰部支撑总成下部，将其从座椅靠背框架上松开。
  18. 下压腰部支撑总成底部，同时，将腰部支撑总成向上滑动。将腰部支撑总成底部从框架中转出，然后将腰部支撑总成向下拉离框架。

安装

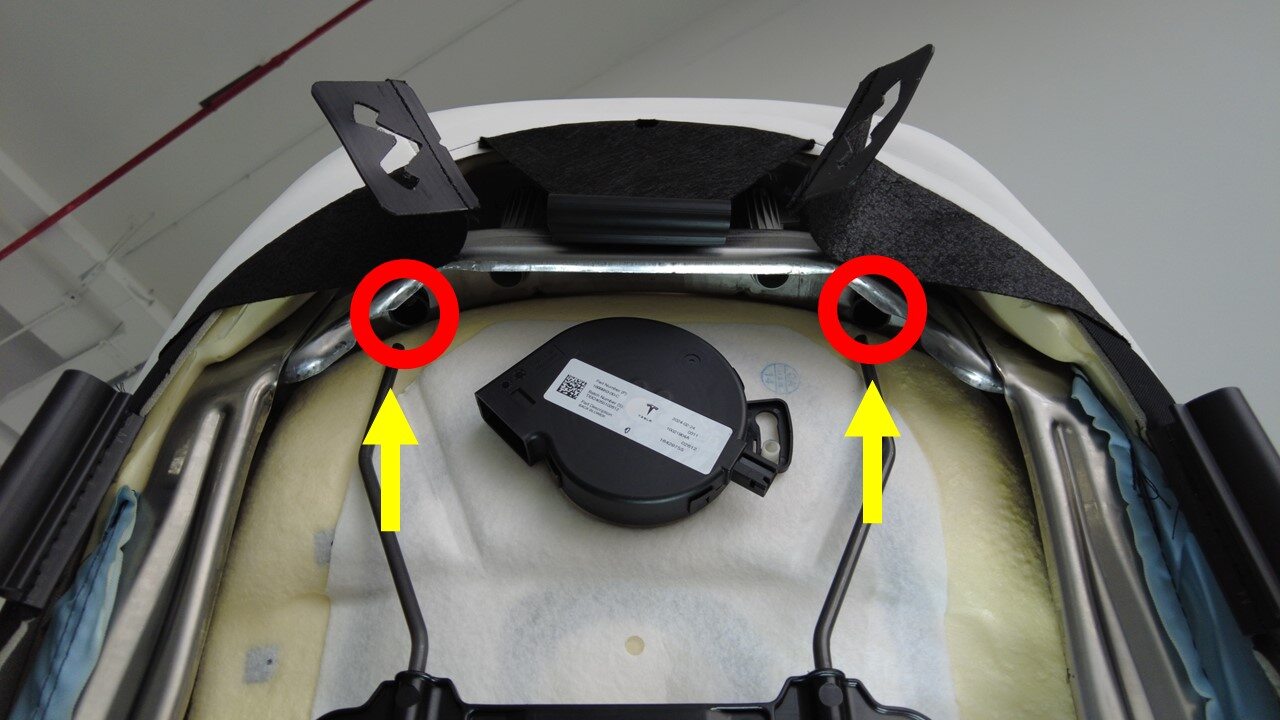

  1. 将腰部支撑总成支柱滑入座椅靠背框架顶部，然后将总成推入泡沫。然后将总成向座椅框架底部下滑，将总成底部卡在座椅框架上。
  2. 安装将腰部支撑泵固定到座椅框架的卡子（2 个）。
  3. 连接腰部支撑泵连接器。
  4. 连接腰部支撑阀组和电子控制单元 (ECU) 连接器。
  5. 连接靠背倾角调节电机连接器。
  6. 安装将电动腰部支撑固定到座椅靠背框架的螺栓。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 2 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  7. 将部分座椅线束安装到座椅靠背框架上。
  8. 将电气连接器连接到驾驶位座椅靠背通风扇。
  9. 连接驾驶位座椅侧气囊电气连接器。
  10. 连接驾驶位座椅远端气囊 (FSAB) 电气连接器。
  11. 安装遮盖座椅靠背框架内侧的上下盖板。
    注
    将盖板拉向金属固定锁片，即可紧固盖板。
  12. 安装遮盖座椅靠背框架外角的上下盖板。
    注
    将盖板拉向金属固定锁片，即可紧固盖板。
  13. 紧固遮盖座椅靠背框架上部的定位板，然后将驾驶位座椅靠背饰板固定件（7 个）安装到驾驶位座椅靠背框架。
  14. 连接低压电池电源。请参阅低压电源（锂）（断开和连接） (Modify)。
  15. 安装驾驶位座椅靠背外壳。请参阅保护壳 - 座椅背 - 第一排 - 左侧 ((拆卸和更换))。
