空调管路 - 超级歧管到压缩机 ((拆卸和更换))

校正代码 1820010102 FRT 0.30 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-05-27: 添加了更换密封垫圈的步骤；删除了连接/断开低压电池和紧急响应回路的步骤。
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为同一工项下的一个单独校正程序添加至“服务工单”中。

扭矩规格

表 1. 扭矩规格： 风管 - 进气 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将超级歧管至低压接头固定到压缩机的螺母
22 Nm (16.2 lbs-ft)
  • 13 mm 套筒
 重复使用
将超级歧管至高压接头固定到压缩机的螺母
22 Nm (16.2 lbs-ft)
  • 13 mm 套筒
 重复使用
将超级歧管至压缩机空调管路固定到超级歧管的螺栓
22 Nm (16.2 lbs-ft)
  • 13 mm 套筒
 重复使用

拆卸

  1. 设置空调机。
  2. 打开左侧前车门，降下左侧前车窗。
  3. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
  4. 解锁车辆网关。请参阅 网关（解锁）。
  5. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），再点击Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant only) > Run，然后等待例行程序完成。
  6. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅 滤清器 - 活性炭和 HEPA ((拆卸和更换))。
  7. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  8. 回收空调制冷剂。请参阅空调制冷剂 (如有需要 - 添加制冷剂）（回收和加注） (Restore)。
    警告
    执行以下步骤前，确保空调系统未超压。否则，可能会造成部件损坏和/或人身伤害。
    警告
    HFO-R1234yf 和 R134a 属于危险液体，如果处理不当，可能导致严重伤害。在对空调系统执行操作时，必须穿戴合适的个人防护装备，包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。
  9. 在触摸屏上，确认制冷剂系统压力处于大气压水平（大约 1 巴）。
    注
    在触摸屏上，点击Service Mode > Thermal > Refrigerant System。
  10. 通过中央显示器关闭车辆电源。
    注
    在触摸屏上，点击Controls > Safety > Power Off > Power Off。
  11. 拆下将低压接头固定到压缩机的螺母，然后将管路置于一旁，以留出操作空间。
    注
    推荐使用以下工具
    • 13 mm 套筒

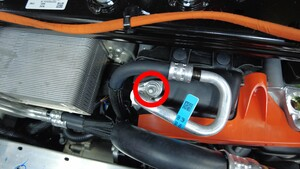

  12. 拆下将高压接头固定到压缩机的螺母，然后将管路置于一旁，以留出操作空间。
    注
    推荐使用以下工具
    • 13 mm 套筒

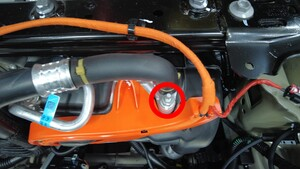

  13. 拆下将超级歧管至压缩机空调管路固定到超级歧管的螺栓，然后将超级歧管至压缩机空调管路总成从车辆上拆下。
    注
    推荐使用以下工具
    • 13 mm 套筒

更换

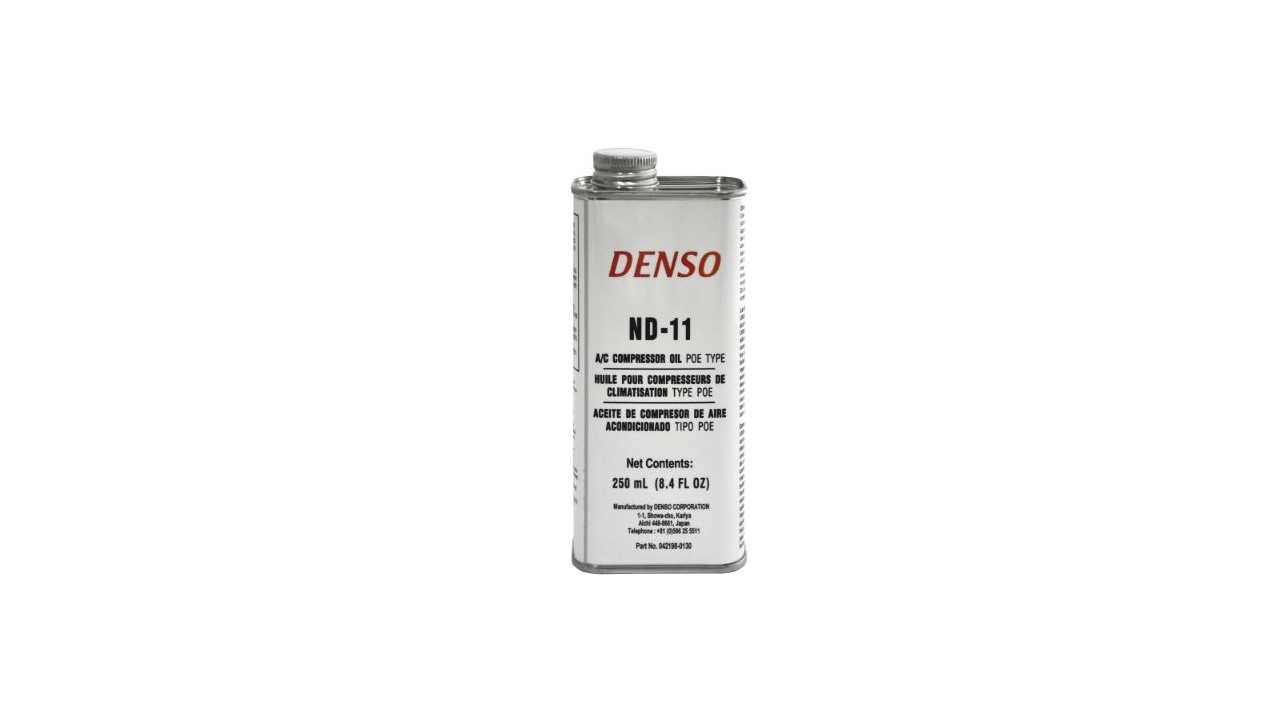

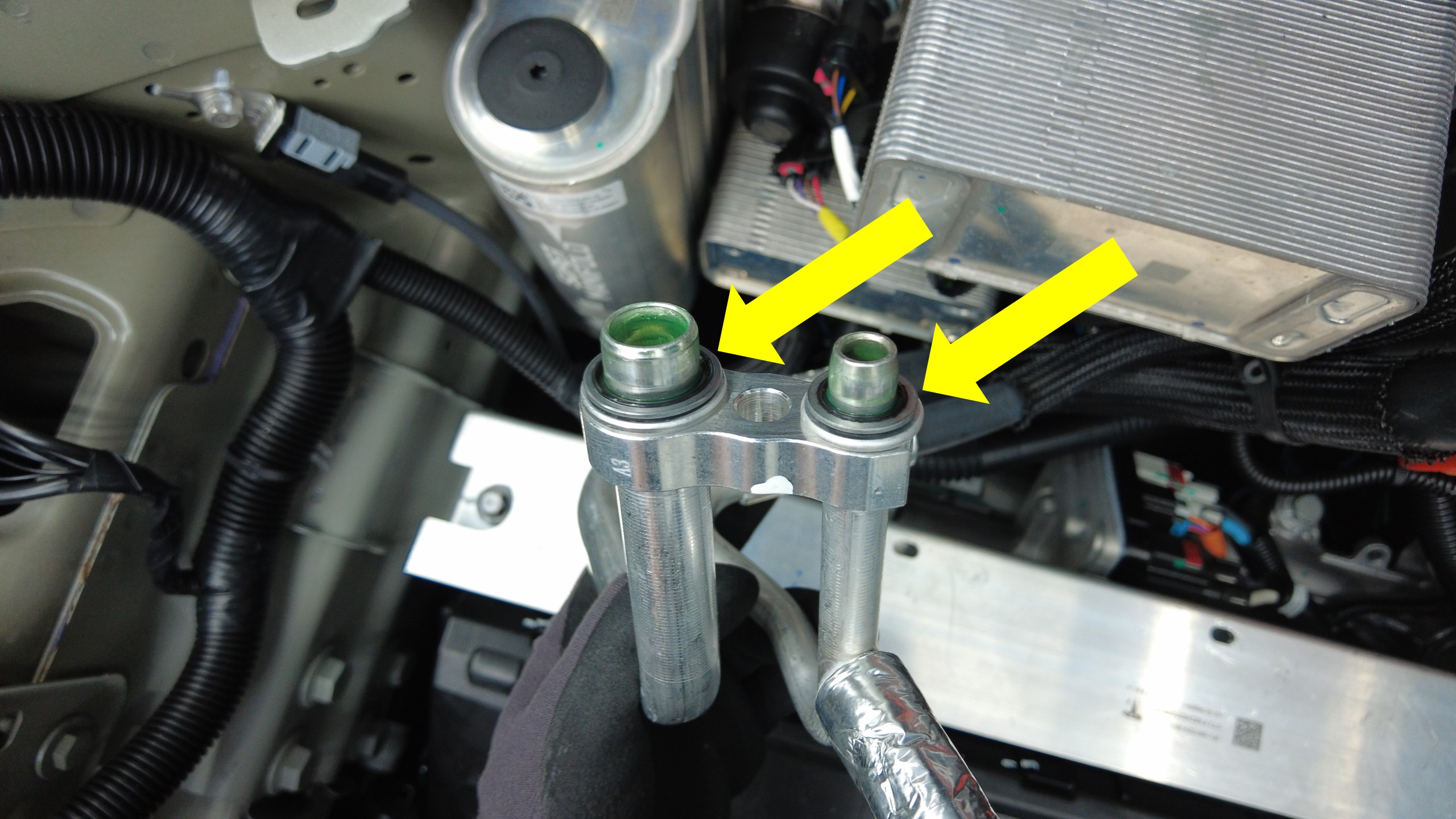

  1. 更换超级歧管至压缩机空调管路总成超级歧管侧的密封垫圈（2 个），安装前使用 ND-11 润滑油润滑新的密封垫圈。
  2. 将超级歧管至压缩机空调管路放置到超级歧管上，然后手动拧紧将空调管路固定到超级歧管的螺栓。
  3. 紧固将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    22 Nm (16.2 lbs-ft)
    注
    推荐使用以下工具
    • 13 mm 套筒

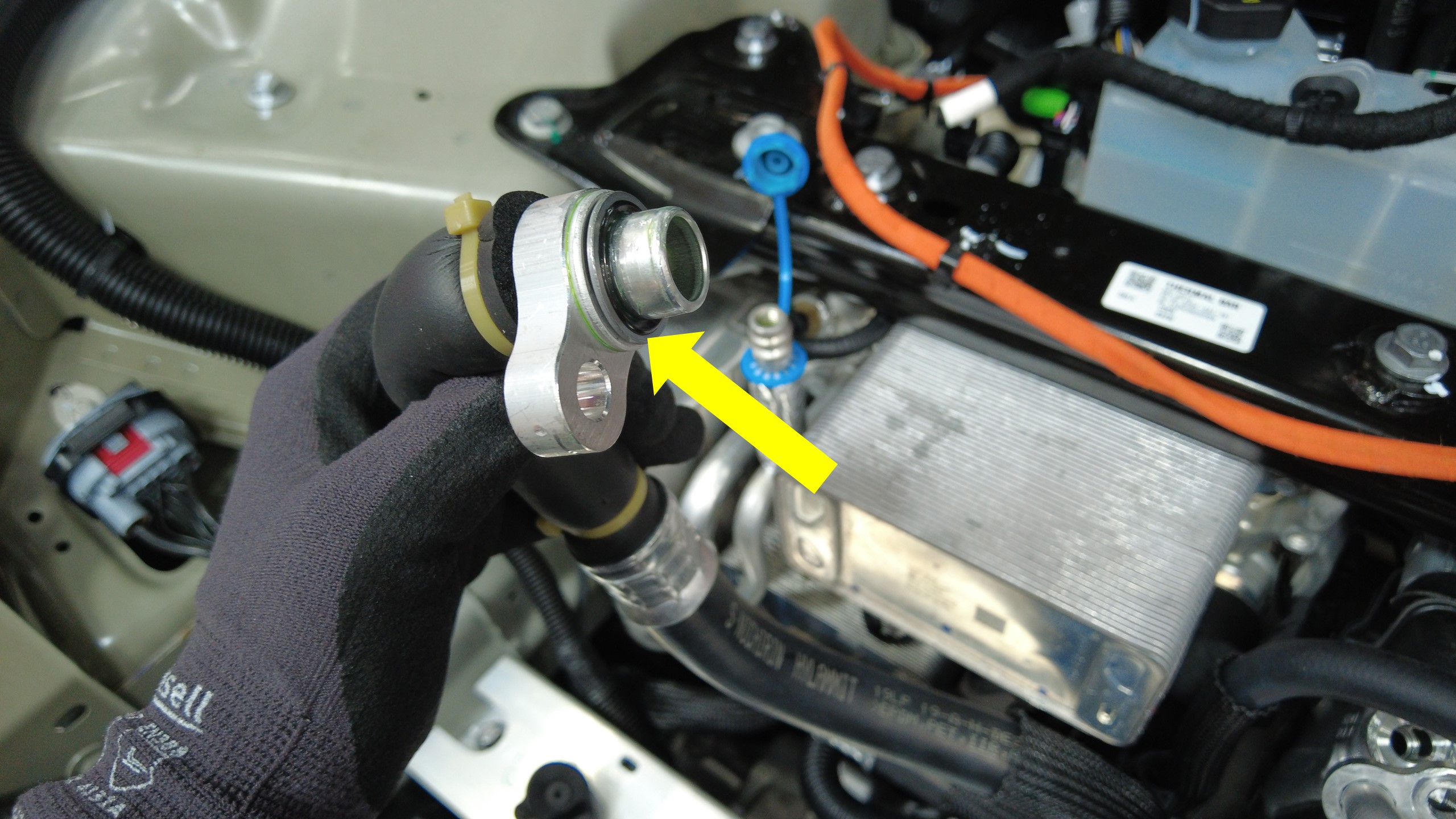

  4. 更换高压侧管道上的密封垫圈，安装前使用 ND-11 润滑油润滑新的密封垫圈。

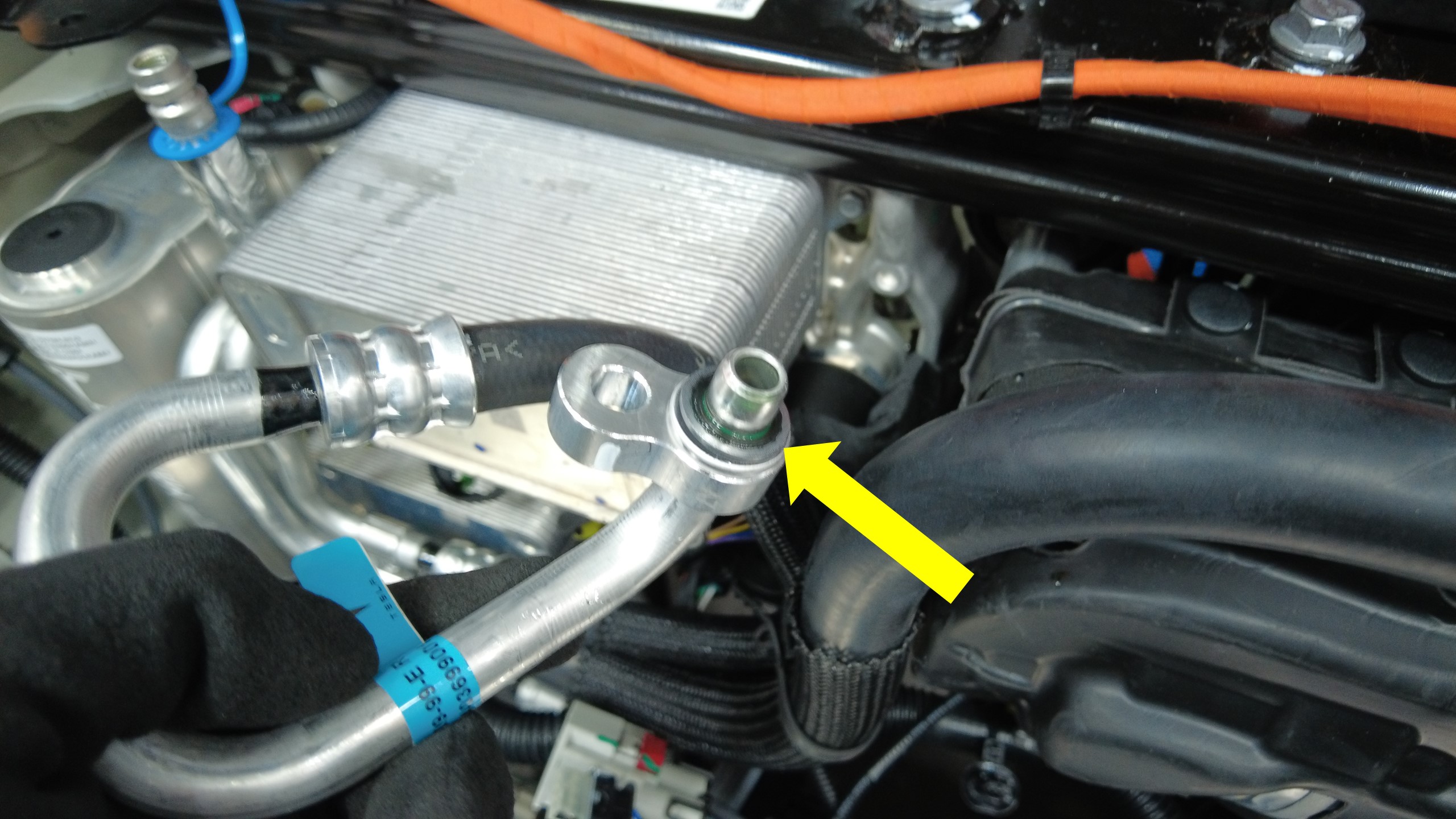

  5. 更换低压侧管道上的密封垫圈，安装前使用 ND-11 润滑油润滑新的密封垫圈。
  6. 安装将高压接头固定到压缩机的螺母。
    22 Nm (16.2 lbs-ft)
    注
    推荐使用以下工具
    • 13 mm 套筒
  7. 安装将低压接头固定到压缩机的螺母。
    22 Nm (16.2 lbs-ft)
    注
    推荐使用以下工具
    • 13 mm 套筒
  8. 执行真空泄漏测试、机油加注，以及空调制冷剂重新加注。请参阅空调制冷剂 (如有需要 - 添加制冷剂）（回收和加注） (Restore)。
  9. 解锁车辆网关。请参阅 网关（解锁）。
  10. 仅适用于柏林超级工厂生产的车辆：在触摸屏上，点击Service Mode > Thermal > Thermal Configurations > refrigACLineType，然后将refrigACLineType配置更新为以下任一值：
    • 如果所安装零件的零件号为 1502020-00-B 或更高：CONTI_LIMITED
    • 如果所安装零件的零件号为 1625910-00-C 或 -D：SAAA_LIMITED
    • 如果所安装零件的零件号为 1625910-00-E 或更高：不限
    • 如果所安装零件的零件号为 1807596-XX-X：不限
  11. 在触摸屏上，点击Service Mode > Thermal > Sensors and Valves > Run Heat Pump Commissioning > Run，例行程序完成后立即关闭页面。
  12. 退出“维护模式”。请参阅 维护模式。
  13. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  14. 安装HEPA 空调滤清器总成。请参阅 滤清器 - 活性炭和 HEPA ((拆卸和更换))。
