传感器 - 座椅滑轨位置 - 第二排 - 右侧 ((拆卸和更换))

校正代码 校正代码 1302011102 0.18 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下第二排右侧背板。请参阅 背板 - 第二排座椅 - 右侧 ((拆卸和更换))。

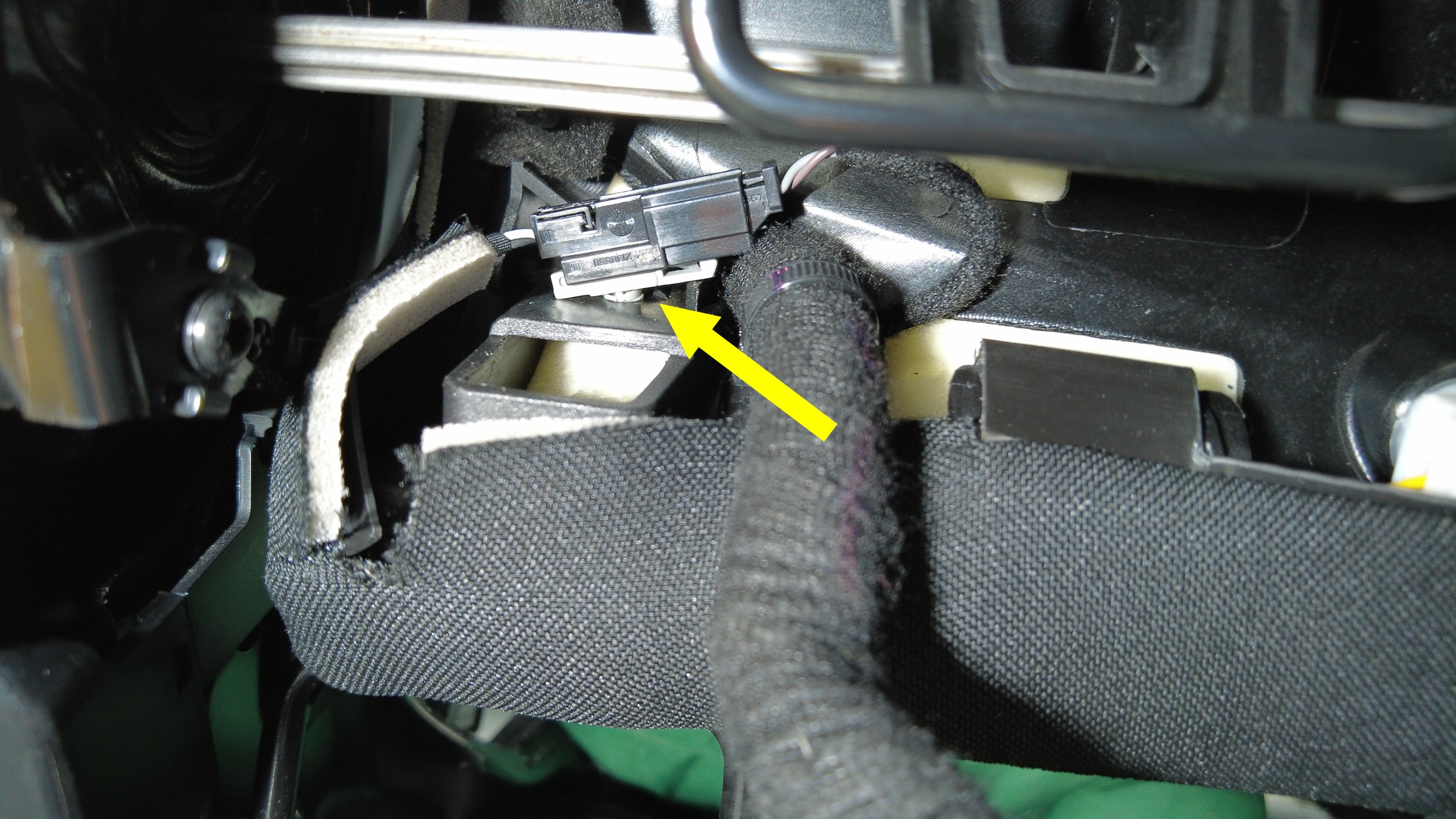

  2. 拆下用于固定第二排 40 百分比座椅位置传感器连接器的卡子。

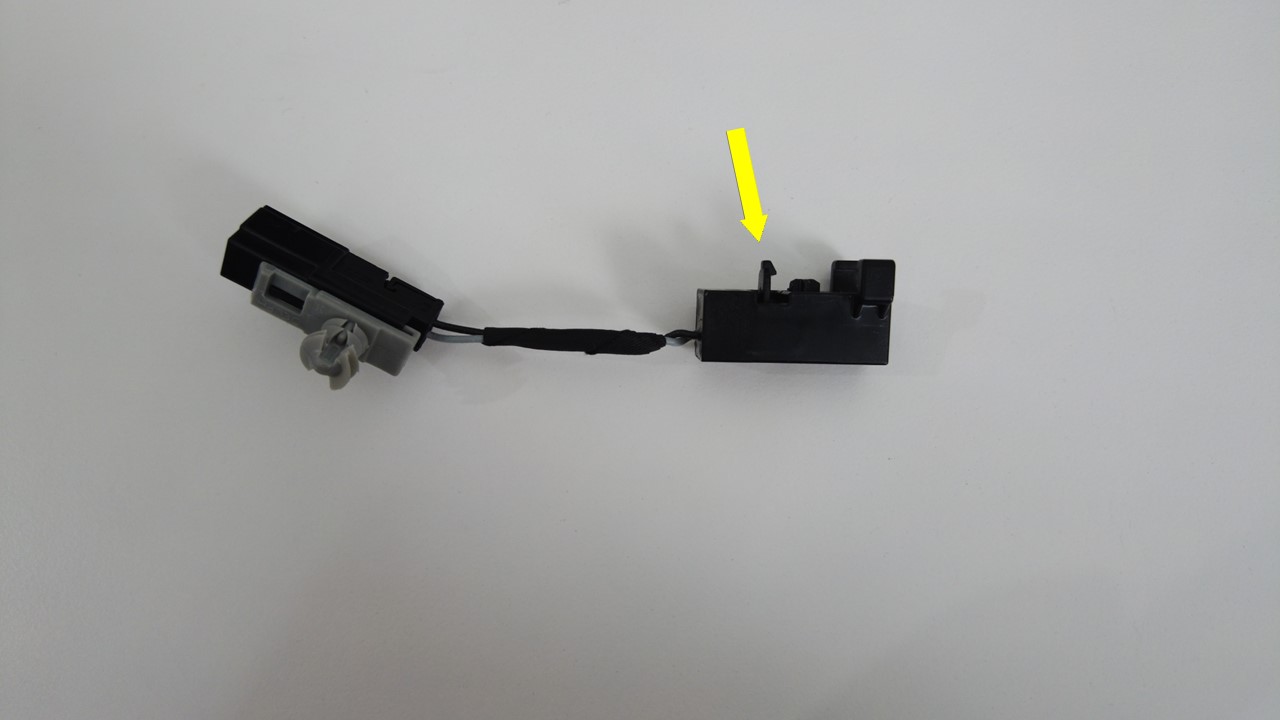

  3. 断开第二排 40 百分比座椅位置传感器连接器。

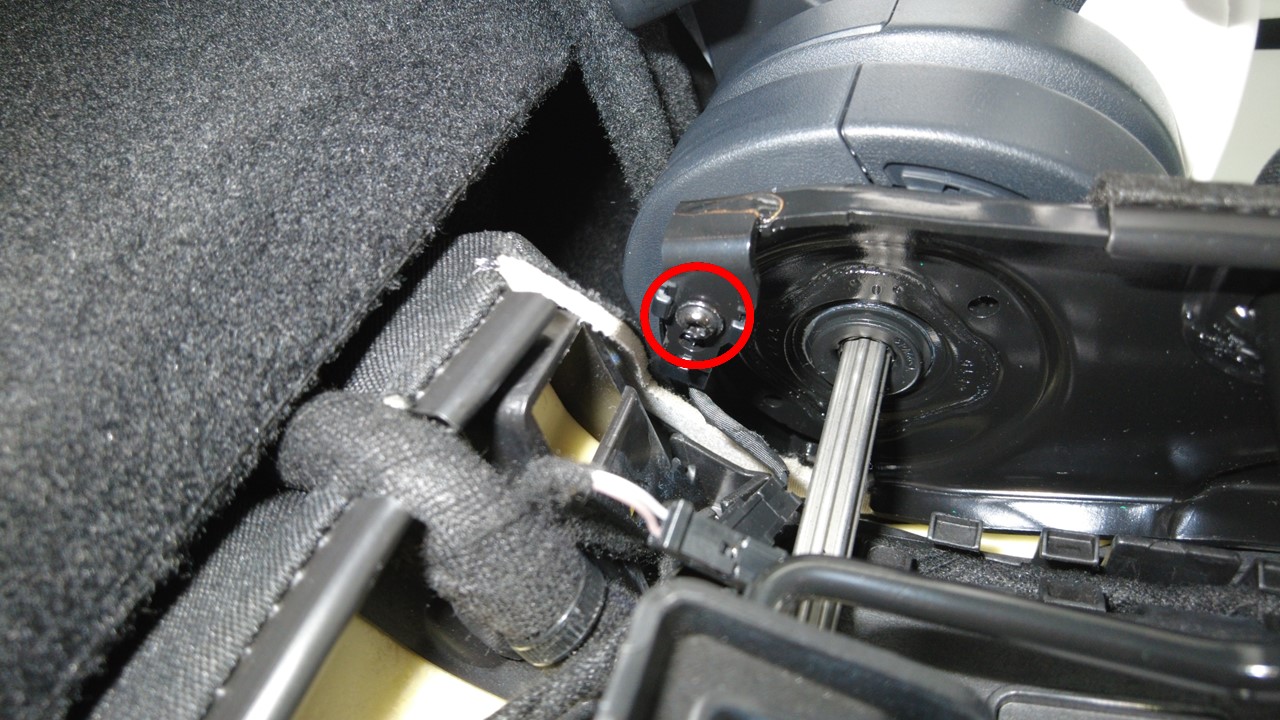

  4. 拆下将座椅位置传感器固定到第二排右侧座椅框架的螺钉。
    注
    轻轻向内压动传感器以使其断开，然后向下拉动以将其拆下。
    提示
    推荐使用以下工具
    • 梅花 T20 套筒

更换

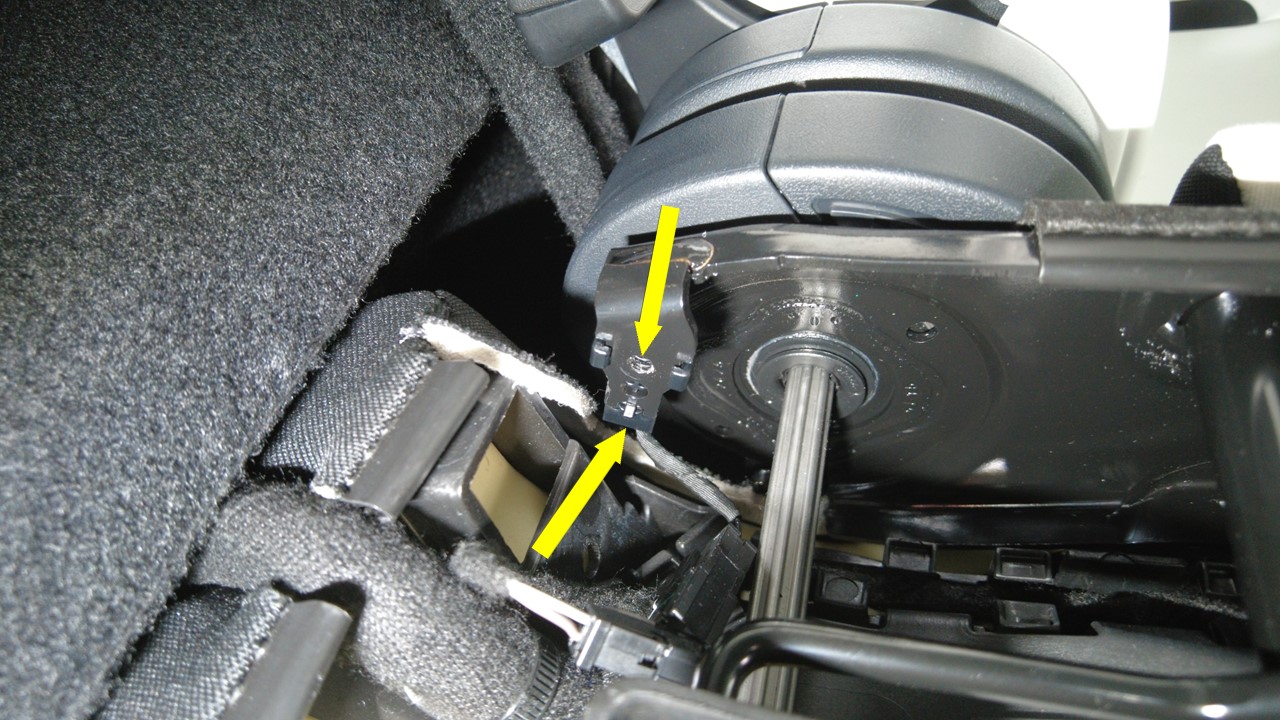

  1. 安装将座椅位置传感器固定到第二排右侧座椅框架的螺钉。
    0.8 Nm (7 lbs-in)
    注
    轻轻向上推动传感器。
    提示
    推荐使用以下工具
    • 梅花 T20 套筒

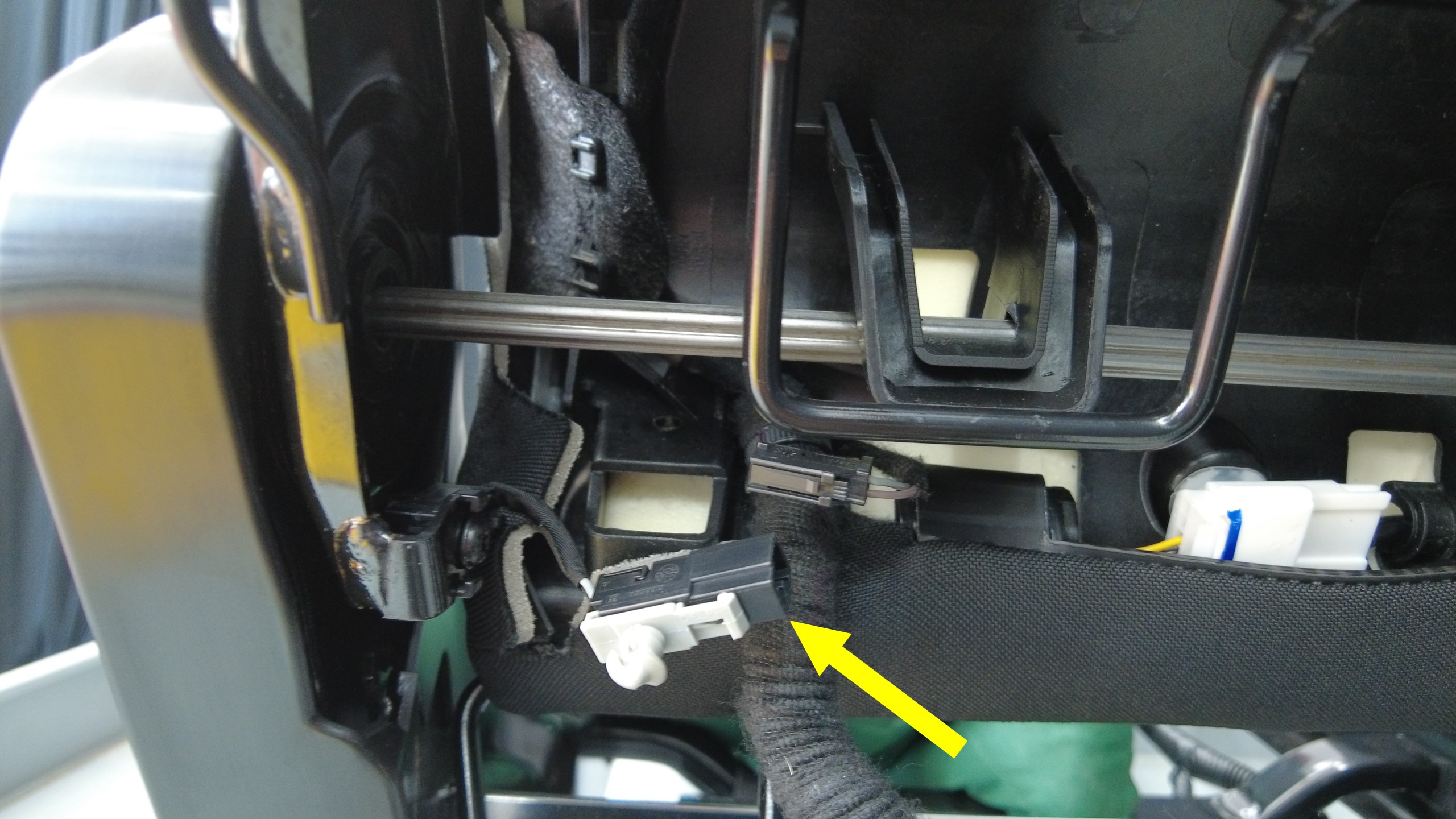

  2. 连接第二排 40 百分比座椅位置传感器连接器。
  3. 安装用于固定第二排 40 百分比座椅位置传感器连接器的卡子。
  4. 安装第二排右侧背板。请参阅 背板 - 第二排座椅 - 右侧 ((拆卸和更换))。
  5. 将笔记本电脑连接到车辆的诊断接口，然后使用Toolbox 3建立与车辆的本地连接。请参阅 Toolbox（连接和断开）。
  6. 在 Toolbox 中，点击Actions选项卡，在搜索字段中输入 "Recline"，点击PROC_VCRIGHT_X_2R-SEAT-RECLINE-CALIBRATIONvia Service Mode:Low Voltage ➜ Second Row Seats ➜ Calibratevia Toolbox:(link)，点击Run，然后等待例行程序完成。
  7. 退出“维护模式增强版”，然后断开笔记本电脑与车辆的连接。请参阅 维护模式增强版。
