出风口 - 仪表板 - 驾驶位 ((拆卸和安装))

校正代码 1405030301 FRT 1.68 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-08-25: 删除了拆卸和安装浮翼总成的步骤。

扭矩规格

表 1. 扭矩规格： 出风口 - 仪表板 - 驾驶位 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧通风口固定到仪表板上部总成的螺钉（5 个）
0.9 Nm (8 lbs-in)
  • Torx T20 钻头
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

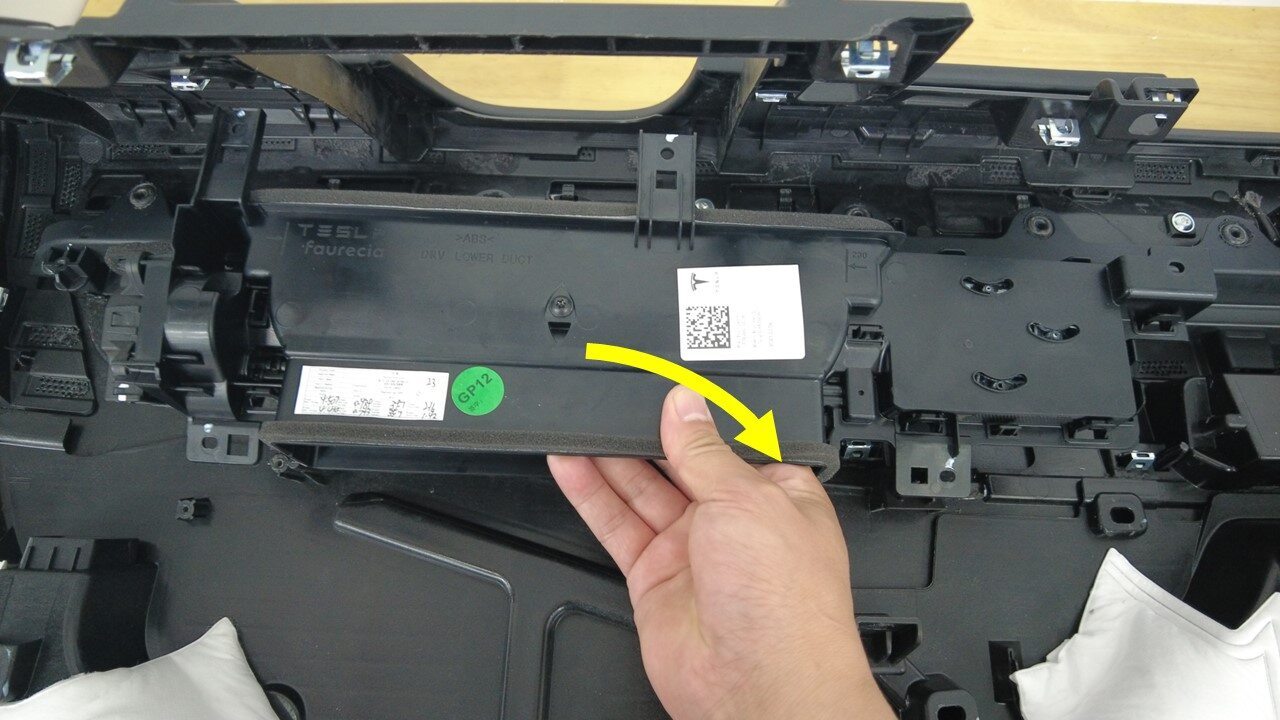

  1. 将仪表板上部支架总成从车辆上拆下。请参阅 饰板总成 - 上 - 仪表板 ((拆卸和安装))。
    注
    请勿分离上部支架总成上的部件。将整个总成从车辆上拆下即可。

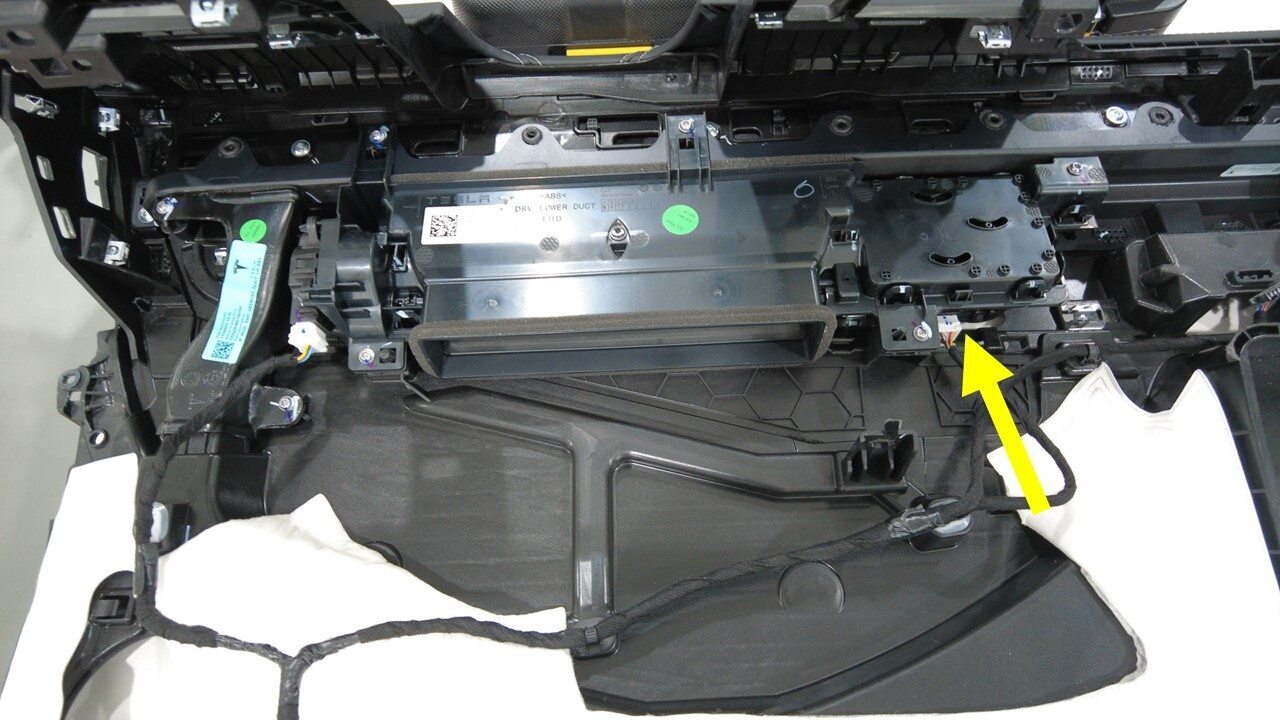

  2. 断开左侧风管高度调节传动装置连接器。

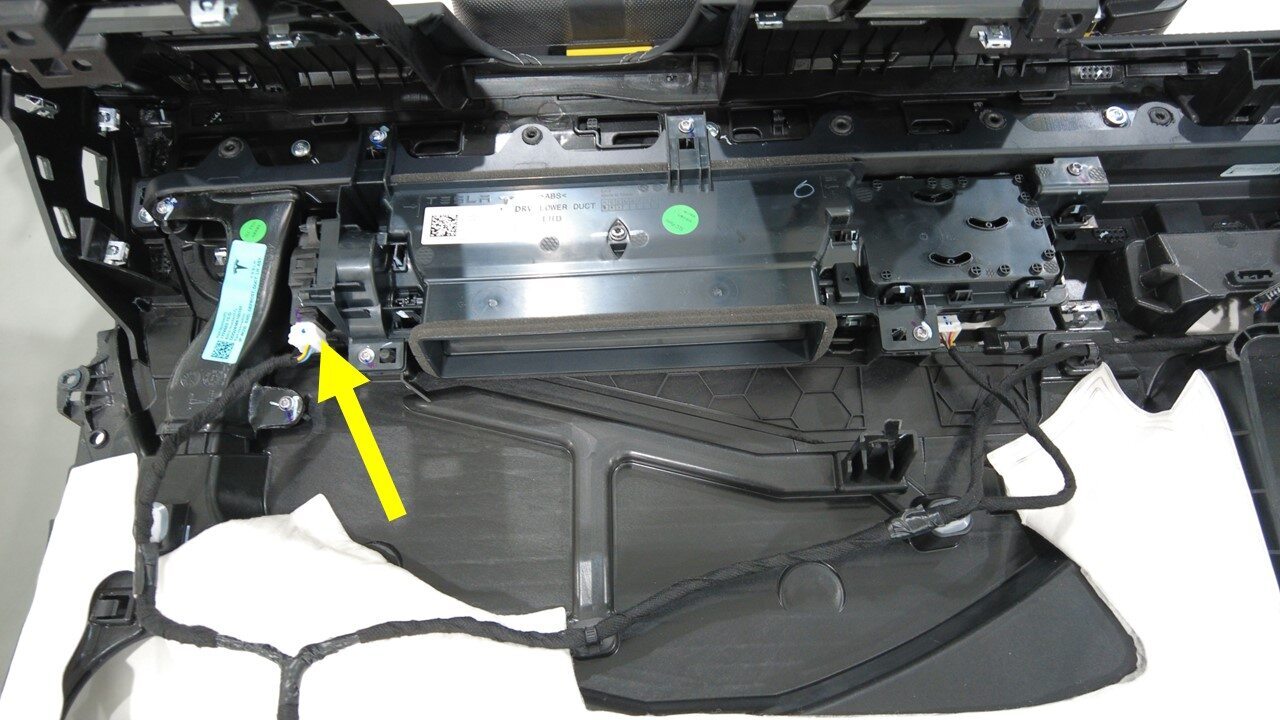

  3. 断开左侧风管水平调节传动装置连接器。

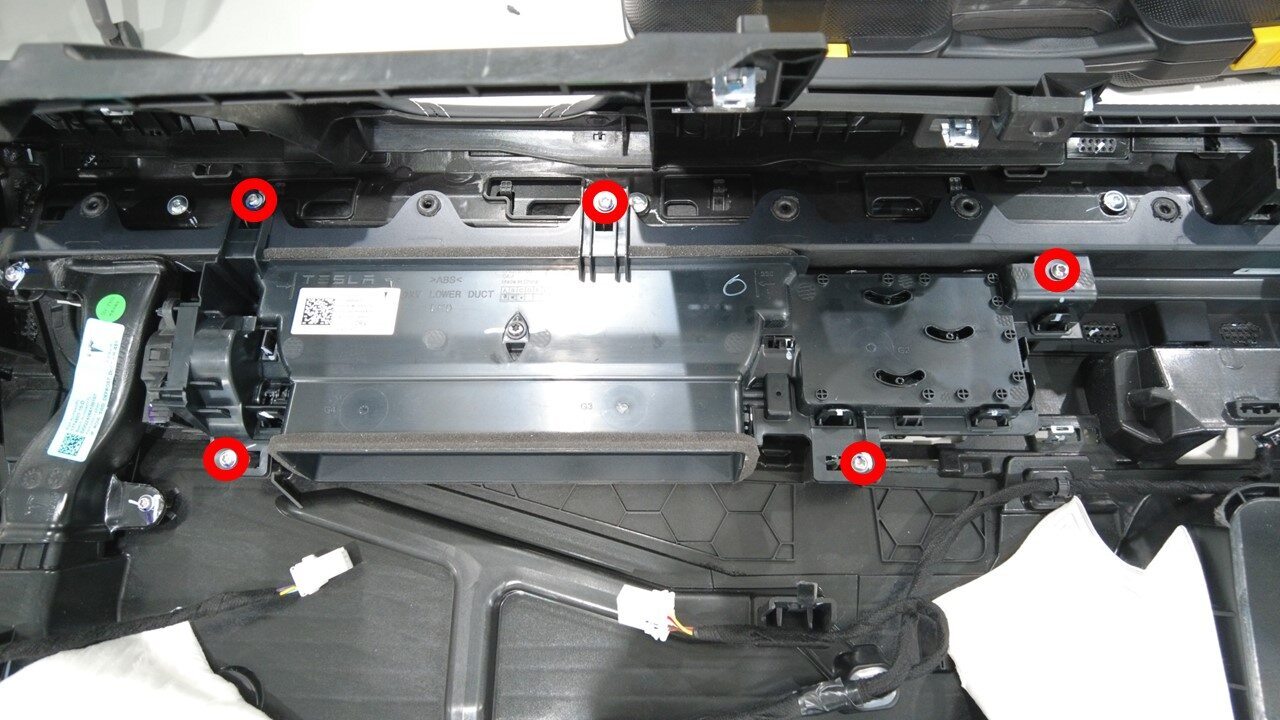

  4. 拆下将左侧通风口固定到仪表板上部总成的螺钉（5 个）。
    提示
    推荐使用以下工具
    • Torx T20 钻头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

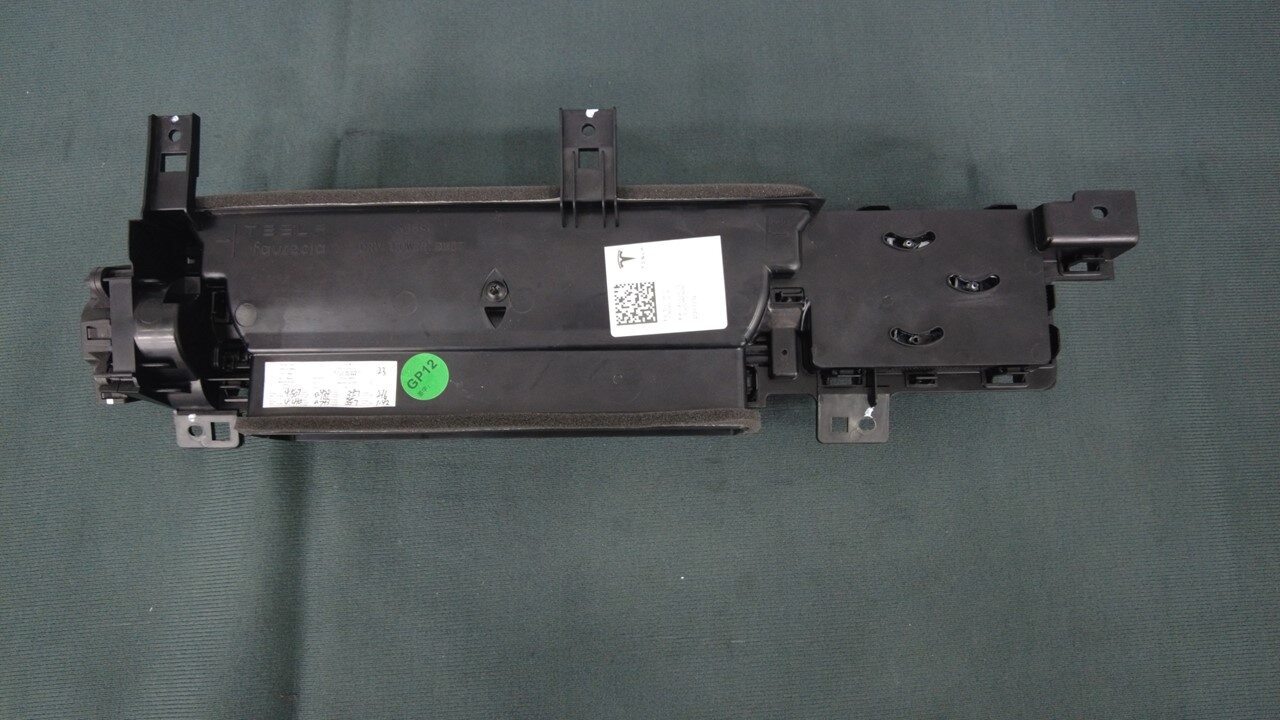

  5. 将左侧通风口从仪表板上部总成上拆下。
    注

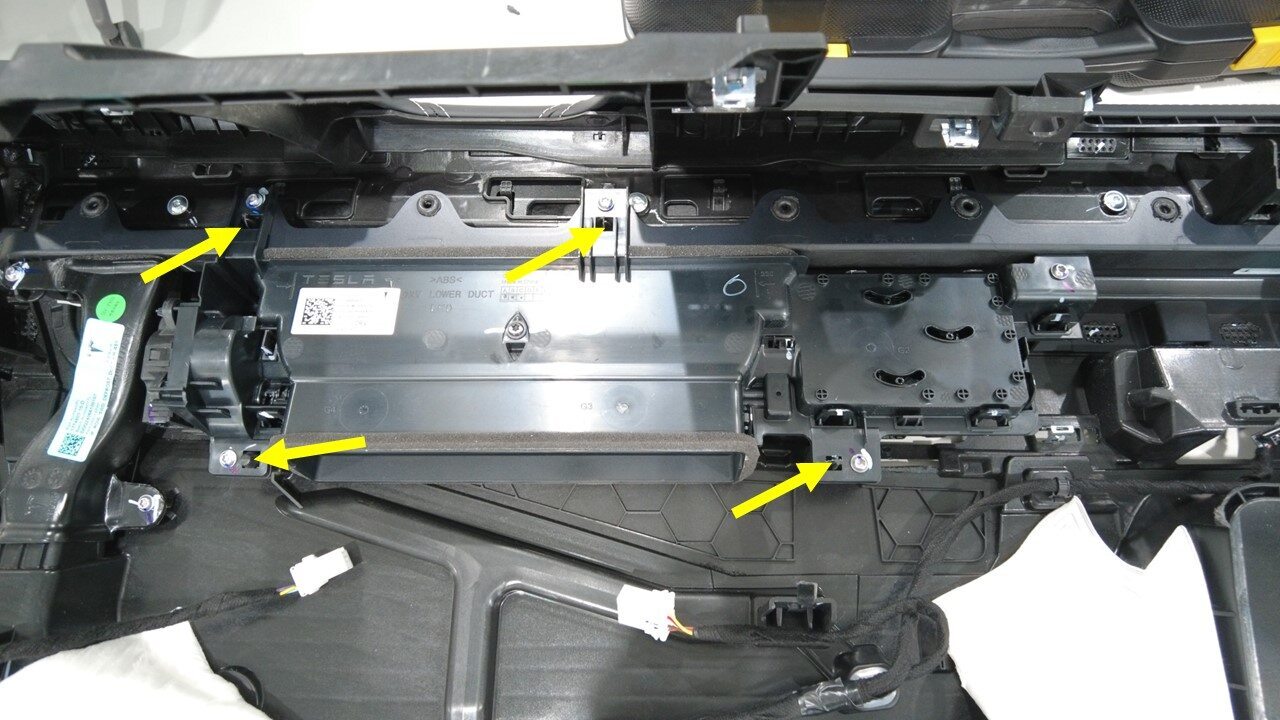

    请留意固定销（4 个）。

安装

  1. 将左侧通风口上的槽口（4 个）与仪表板上部总成上的固定销对齐。
  2. 安装将左侧通风口固定到仪表板上部总成的螺钉（5 个）。
    0.9 Nm (8 lbs-in)
    提示
    推荐使用以下工具
    • Torx T20 钻头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 连接左侧风管水平调节传动装置连接器。
  4. 连接左侧风管高度调节传动装置连接器。
  5. 将仪表板上部支架安装到车辆上。请参阅 饰板总成 - 上 - 仪表板 ((拆卸和安装))。
