Homelink改装 (Retrofit)
校正代码
1715010406
FRT
0.50
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-02-24: 添加了部分松开前饰板的步骤。不必完全拆下。
- 2025-07-23: 更新了“维护模式”步骤。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将 Homelink 总成固定到前端支架的螺栓 |
 5 Nm (3.7 lbs-ft) |
|
重复使用 |
改装
- 断开低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）
-
松开将前摄像头软管固定到清洗器储液罐的卡子。
-
拆下将清洗器储液罐固定到前端支架的螺栓（3 个），然后将储液罐置于一旁。
提示推荐使用以下工具
- 10 毫米套筒扳手
- 部分松开前饰板左侧。请参阅 饰板 - 前保险杠 ((拆卸和安装))。
- 拆下中央前照灯。请参阅灯带 - 前 ((拆卸和更换))。
-
拆下将前饰板上部固定到车辆的螺栓（4 个）。
提示推荐使用以下工具
- 10 毫米套筒扳手
- 拆下左前翼子板饰板。请参阅轮眉 - 翼子板 - 前 - 左侧 ((拆卸和更换))。
-
松开将左前轮拱内衬固定到前饰板总成的卡子（2 个）。
-
拆下将左前饰板固定到左前翼子板的螺栓。
提示推荐使用以下工具
- 10 毫米套筒扳手
图 1. 左侧如图所示，右侧类似 - 沿左前照灯和前翼子板粘贴遮蔽胶带，以保护车漆。
-

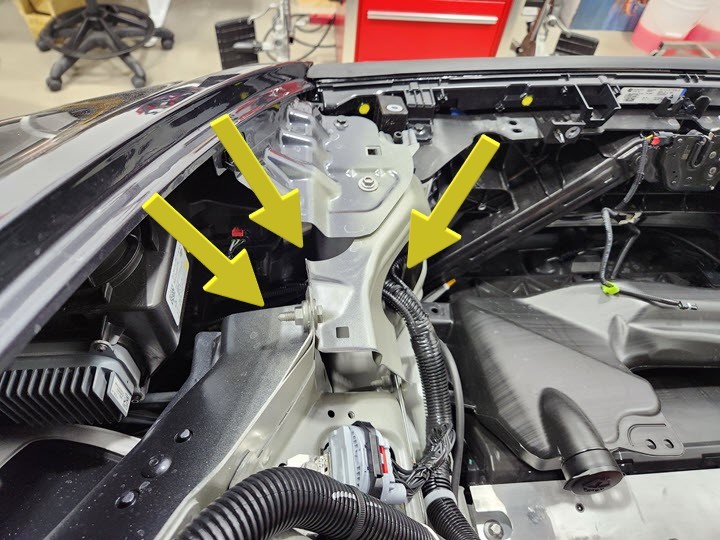

在协助下，松开将前饰板总成固定到车辆的卡子（10 个）。
警告注意请勿损坏前照灯和前翼子板。
-

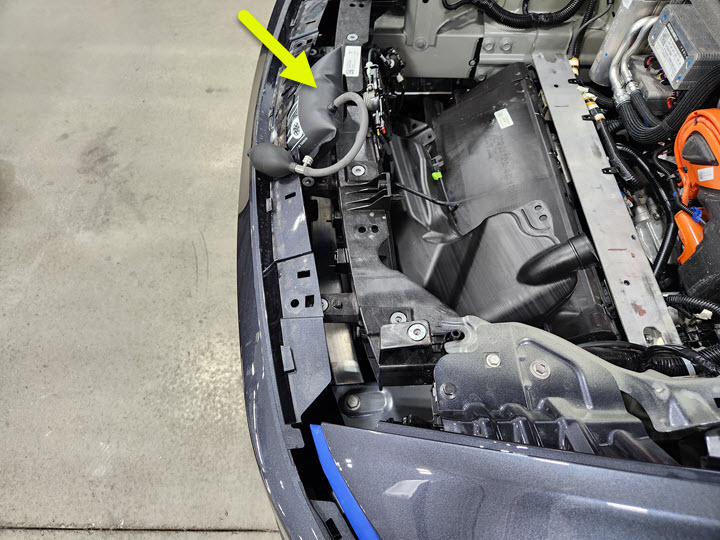

在饰板和前端模块之间放置一个可充气袋，以便接触 HomeLink 发射器所在位置。
-

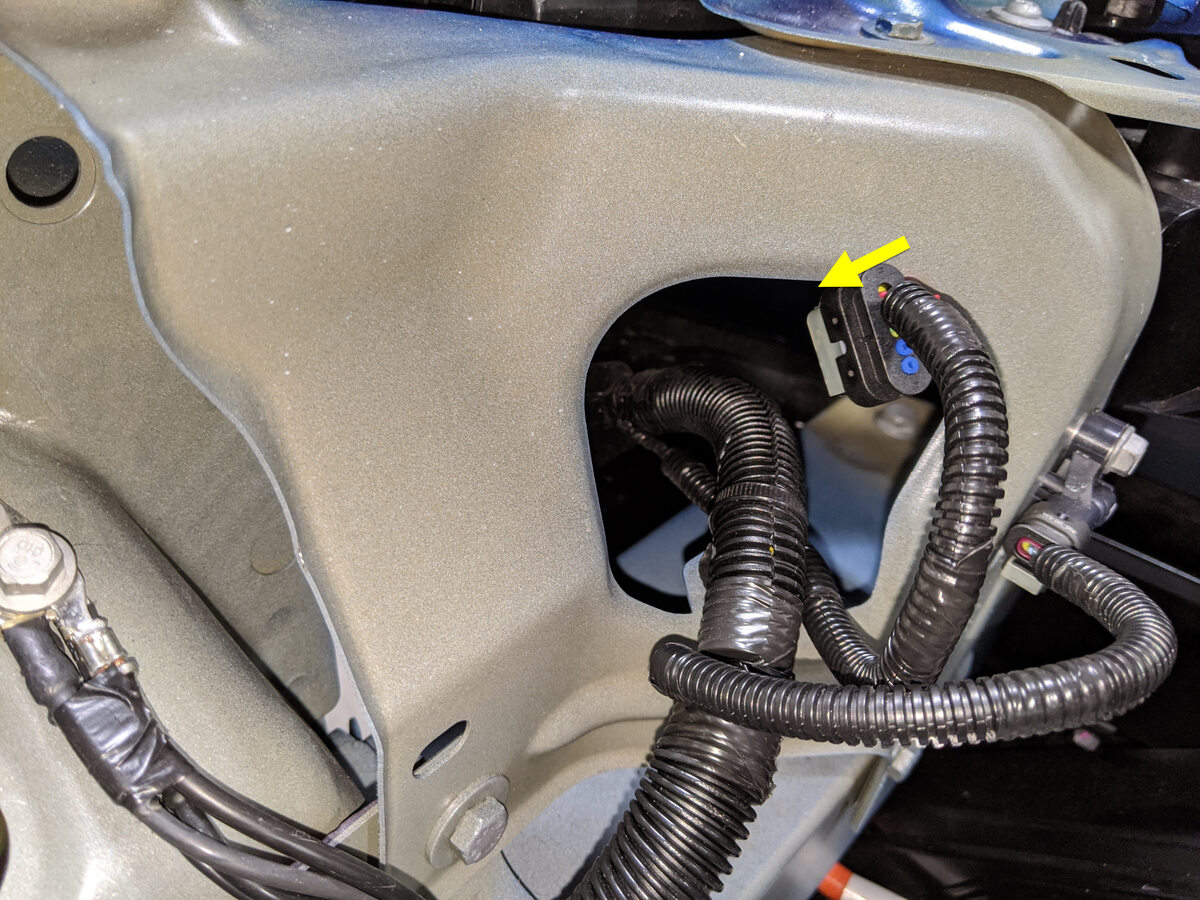

松开将 Homelink 支线固定到前车身线束的卡子。
注

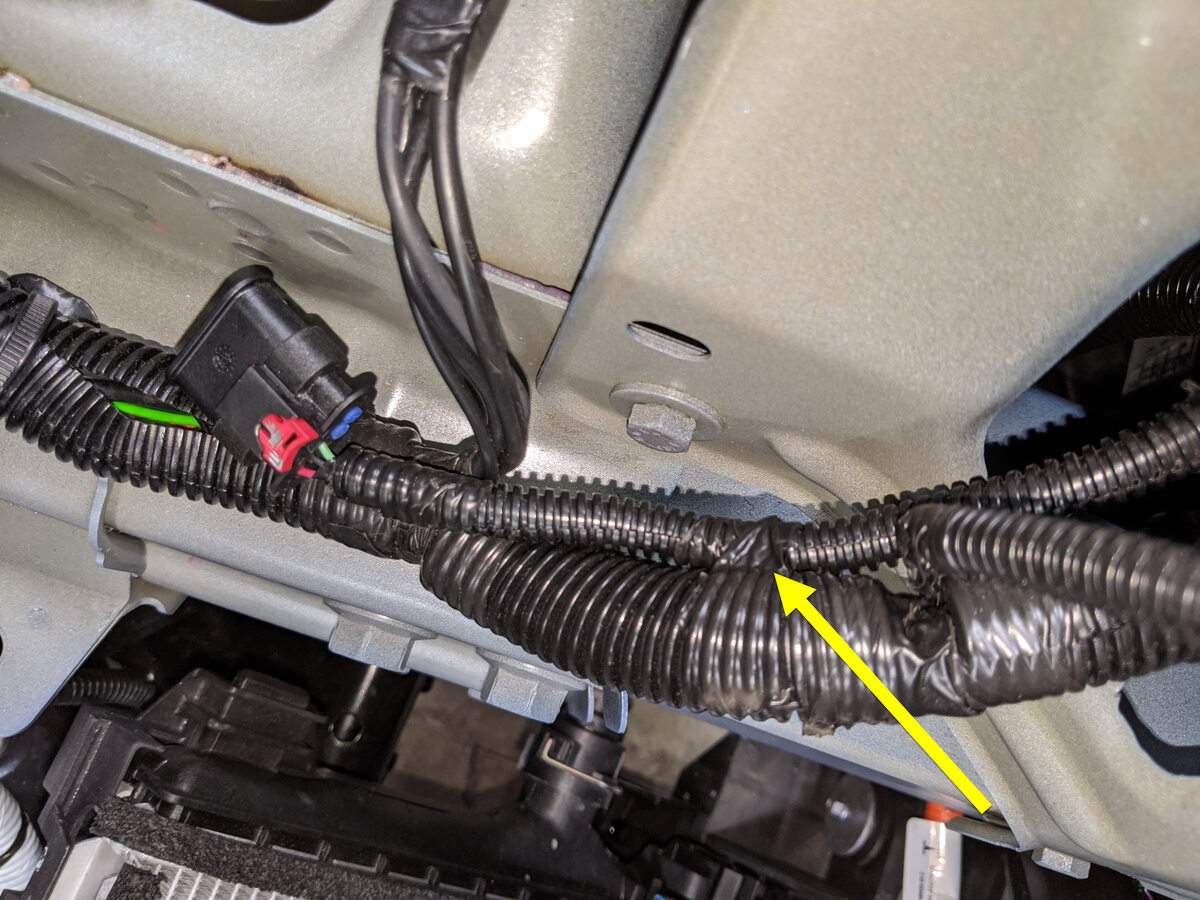

- 将使用电气胶带沿左侧防撞罐紧固 Homelink 支线。
- 部分车辆的卡子固定在车身上。
-

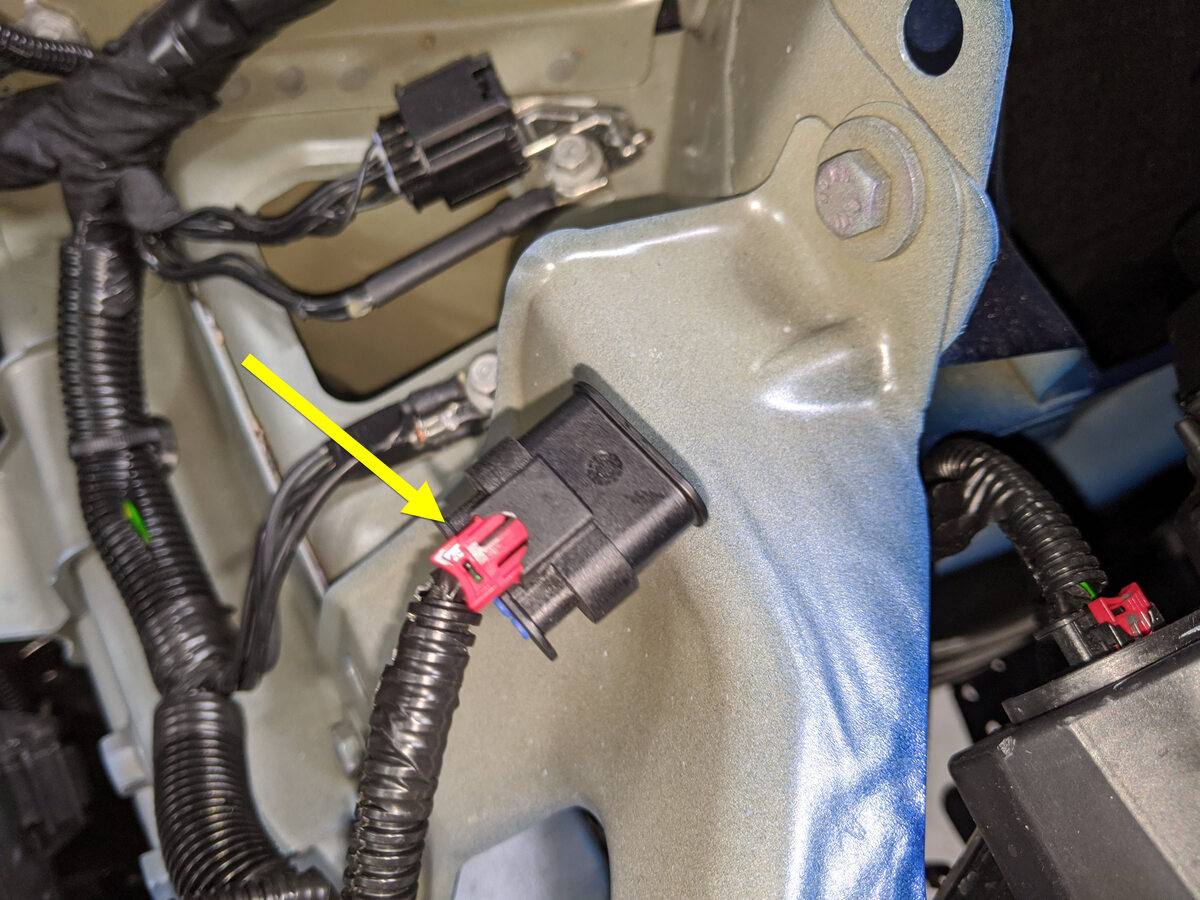

拆下 Homelink 连接器盖帽。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-

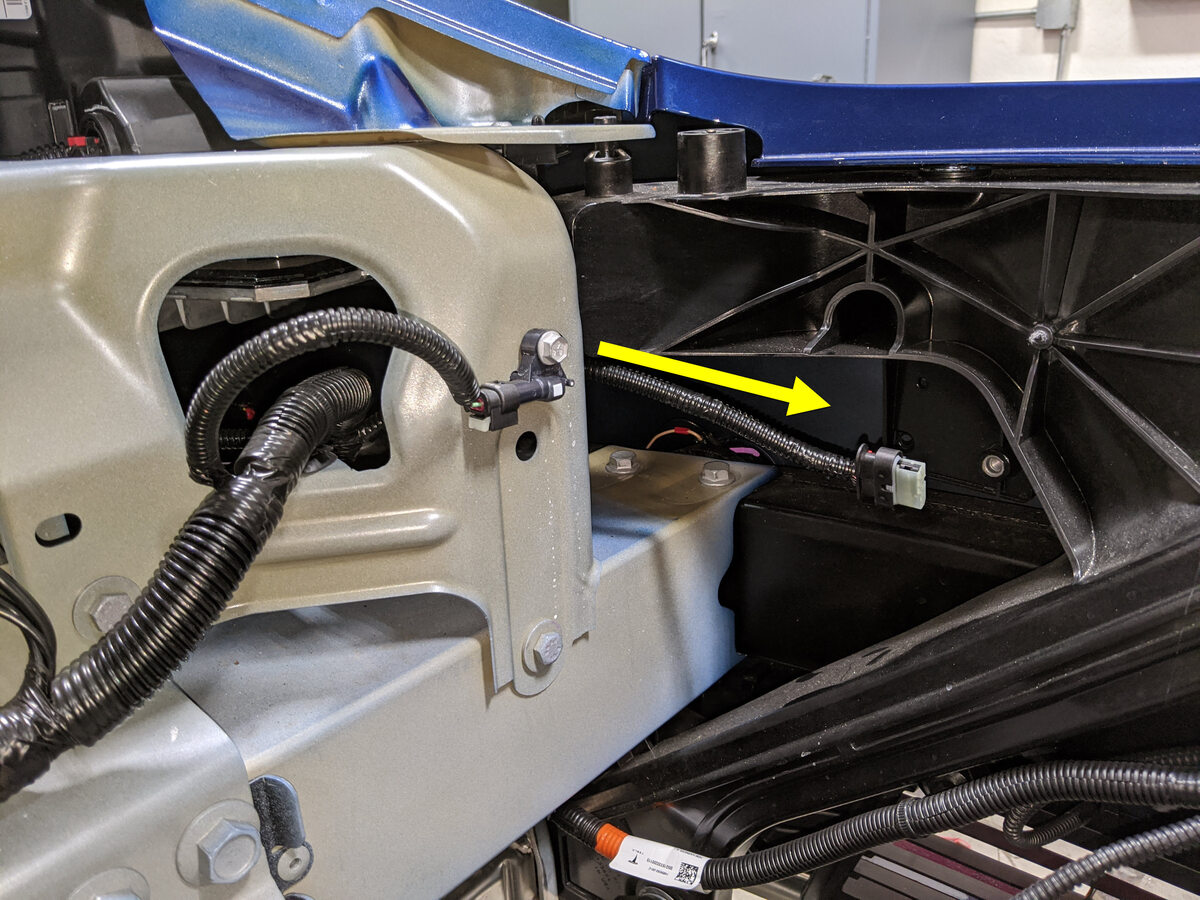

将 Homelink 支线穿过车身布设到前端支架支座。
-

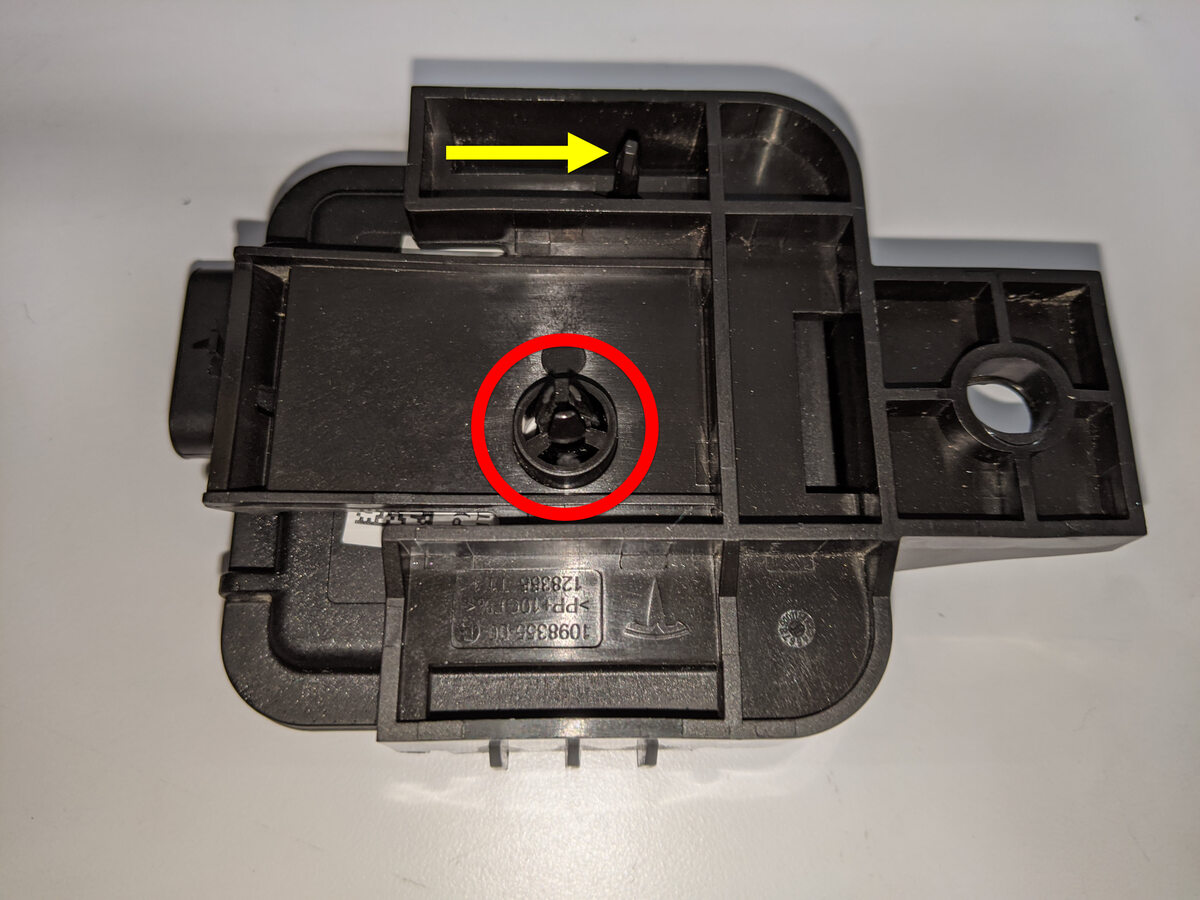

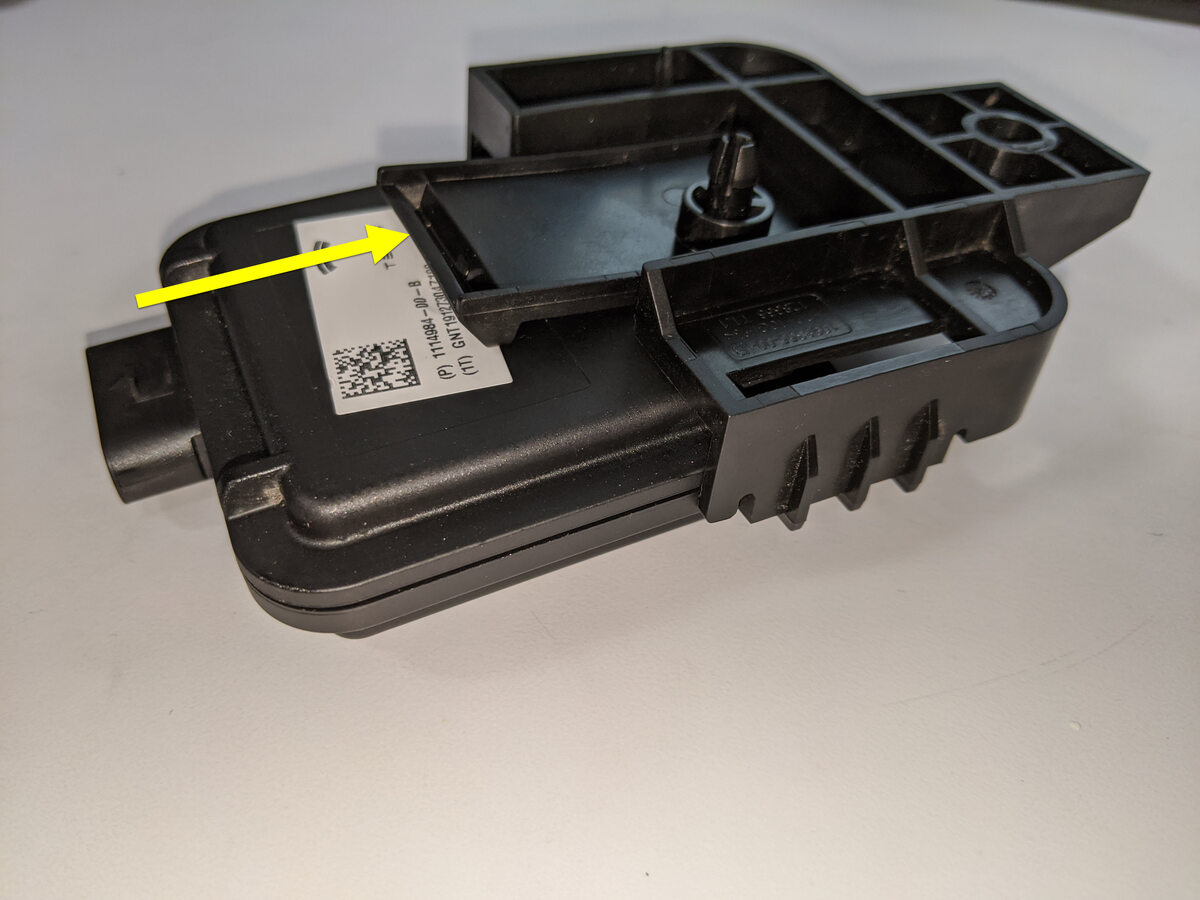

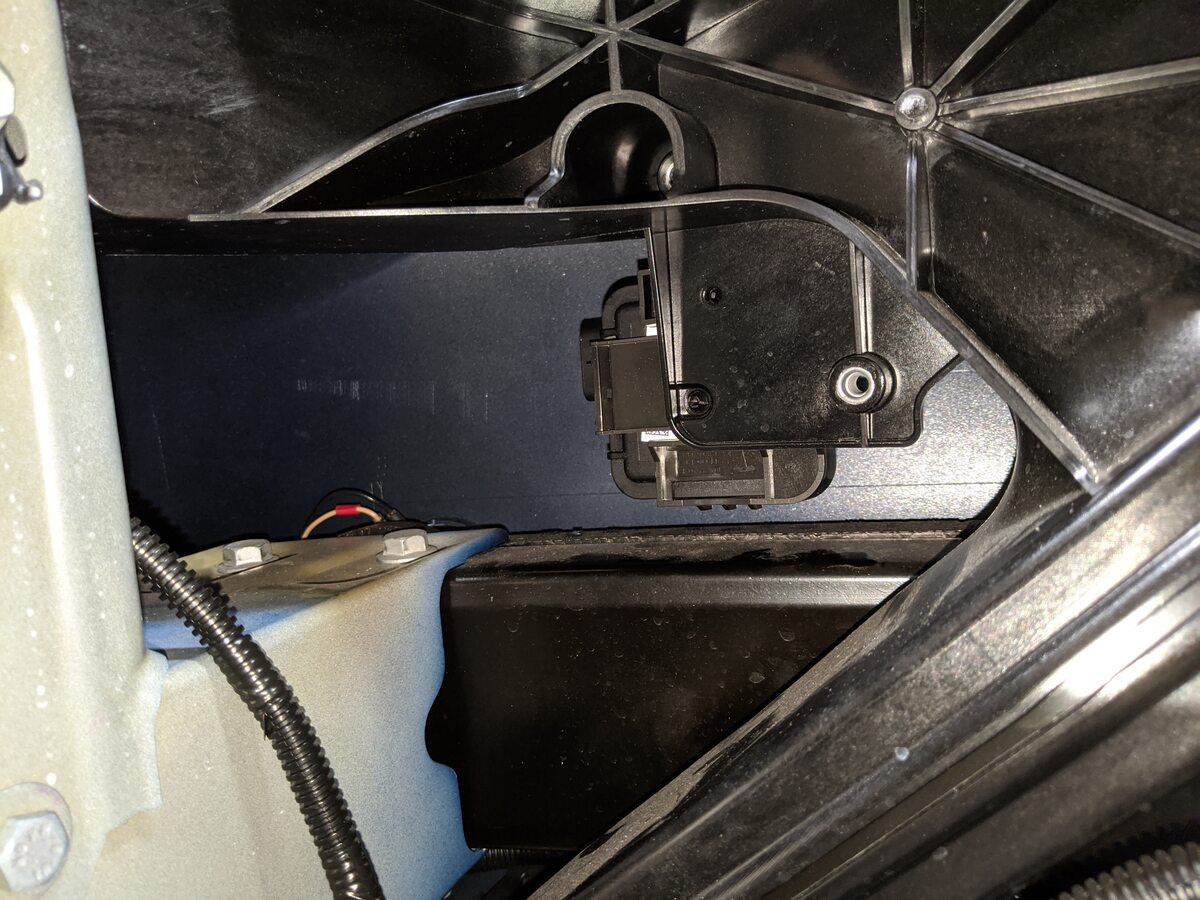

将 Homelink 模块安装到支架上。
-
将 Homelink 总成放置在前端支架支座上。
-

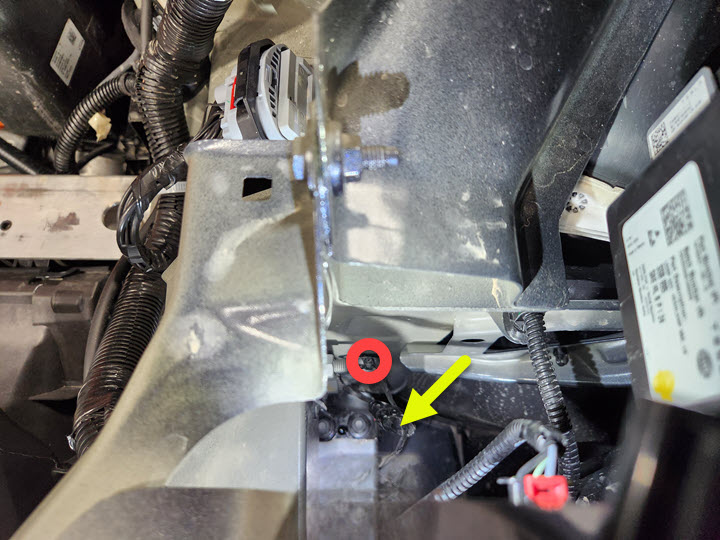

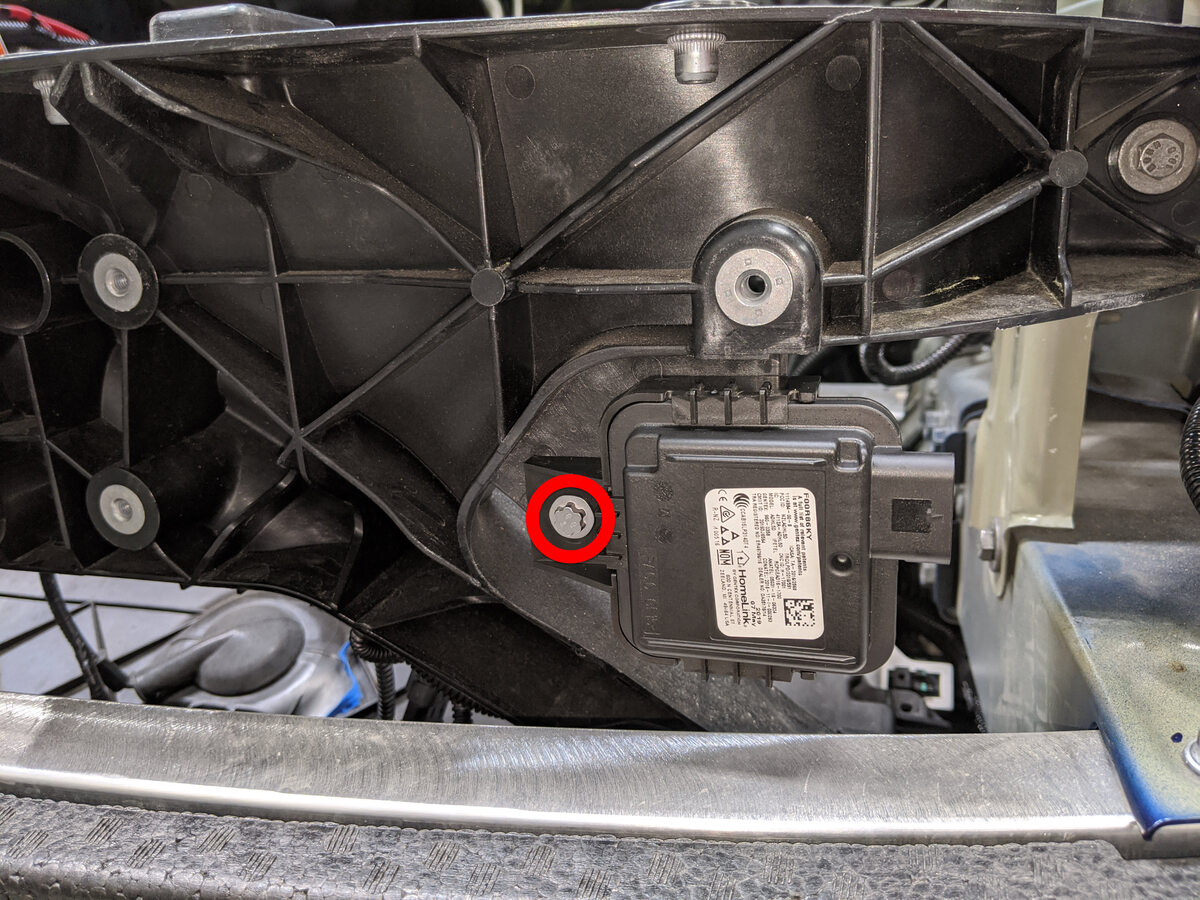

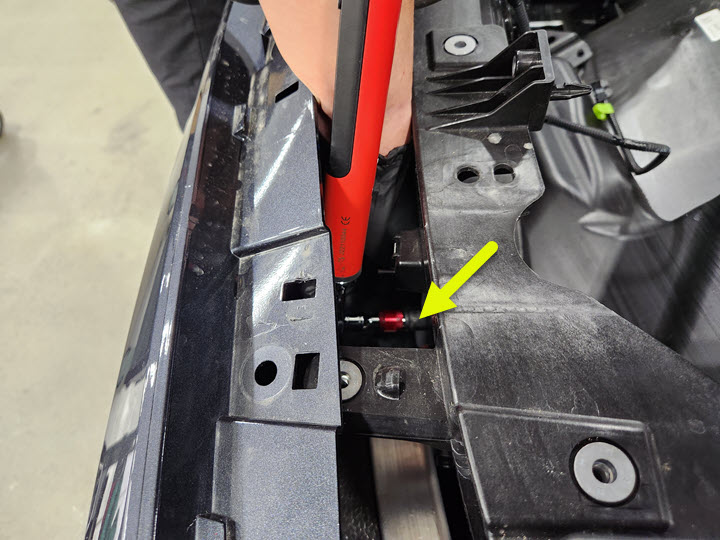

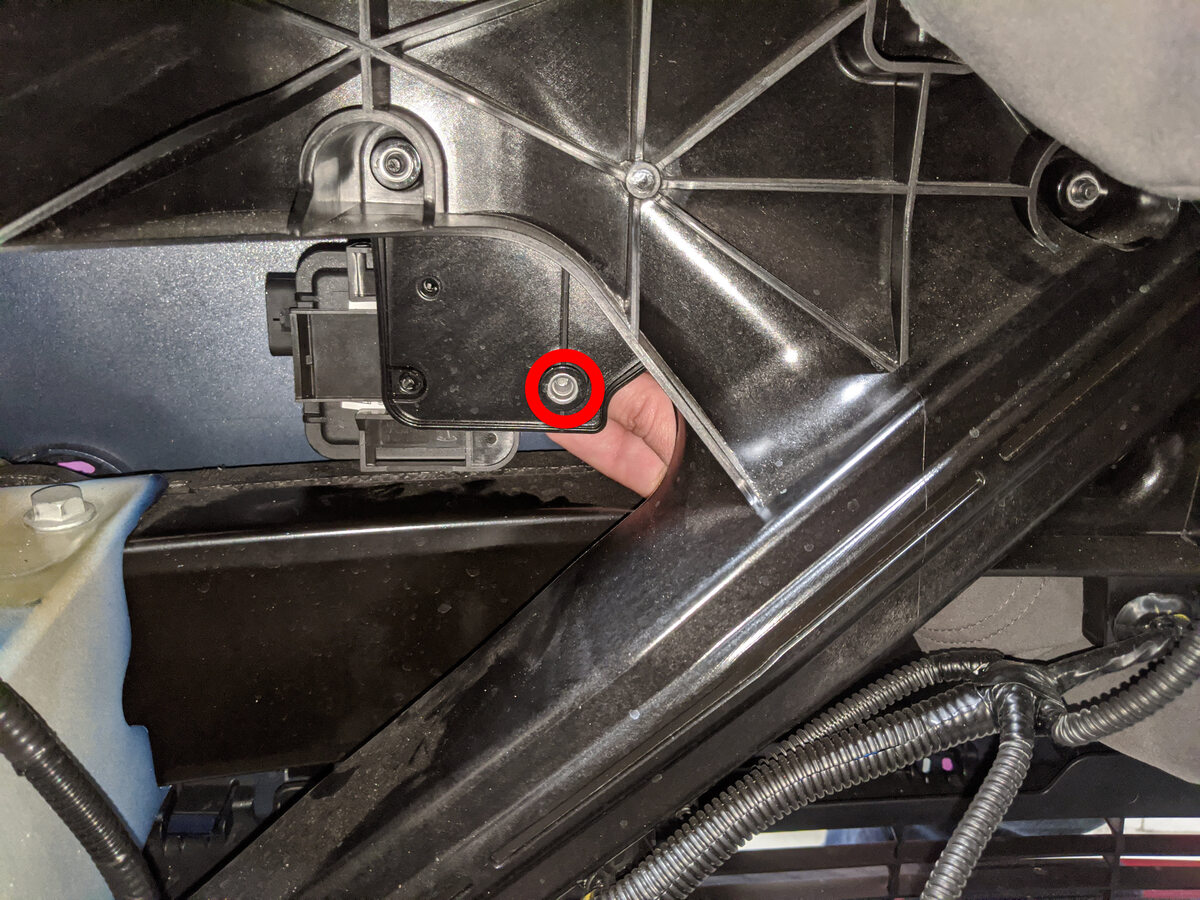

安装将 Homelink 总成固定到前端支架的螺栓。5 Nm (3.7 lbs-ft)提示推荐使用以下工具
- 外梅花套筒 Plus EP10
注触及支架周围，手动拧上螺栓。 -

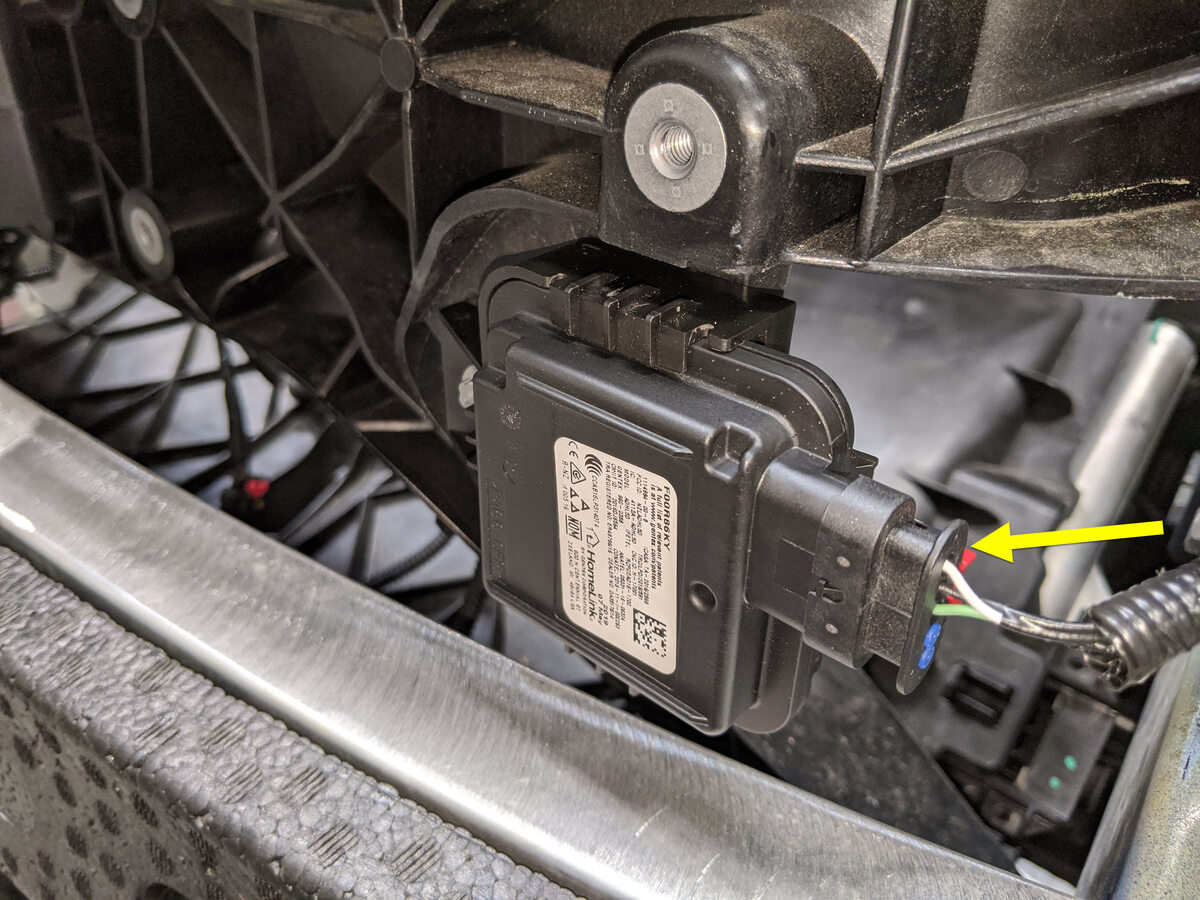

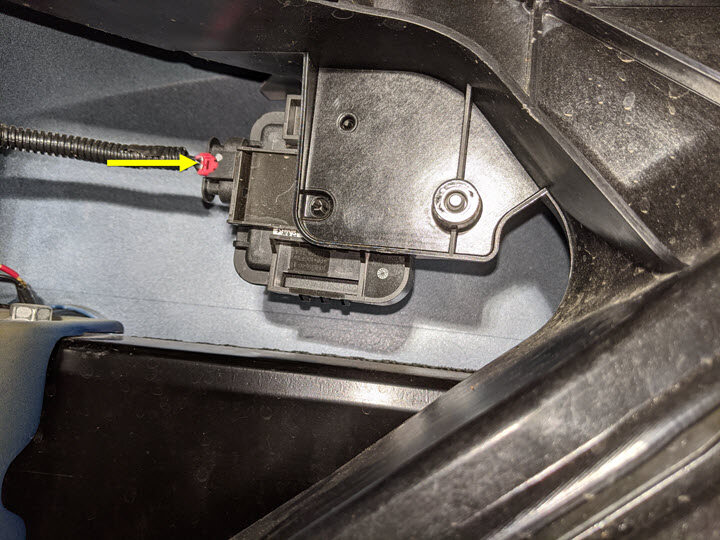

连接 Homelink 模块连接器。
- 紧固前饰板左侧。请参阅 饰板 - 前保险杠 ((拆卸和安装))。
-
将清洗器储液罐安装到前端支架上，然后安装将清洗器储液罐固定到前端支架的螺栓（3 个）。4 Nm (2.9 lbs-ft)提示推荐使用以下工具
- 10 毫米套筒扳手
- 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）
- 连接低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 通过触摸屏启用“维护模式”。请参阅 维护模式。
- 解锁车辆网关。请参阅 网关（解锁）
-

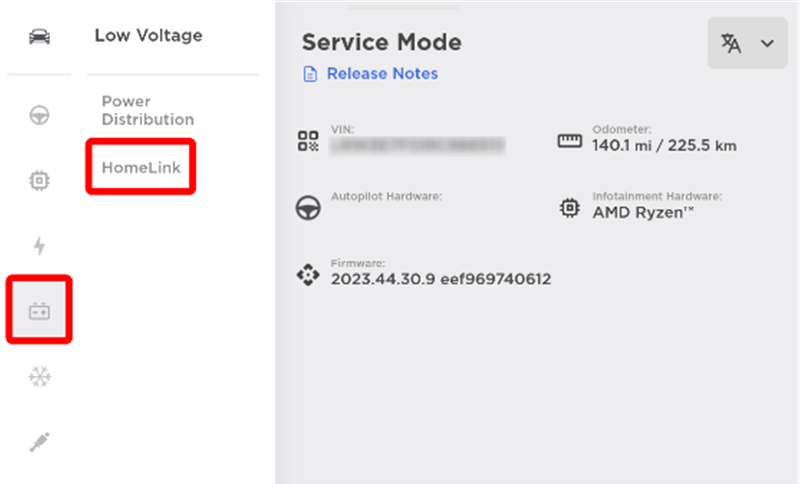

在“维护模式”触摸屏菜单上，点击低压电池图标并选择HomeLink。
-

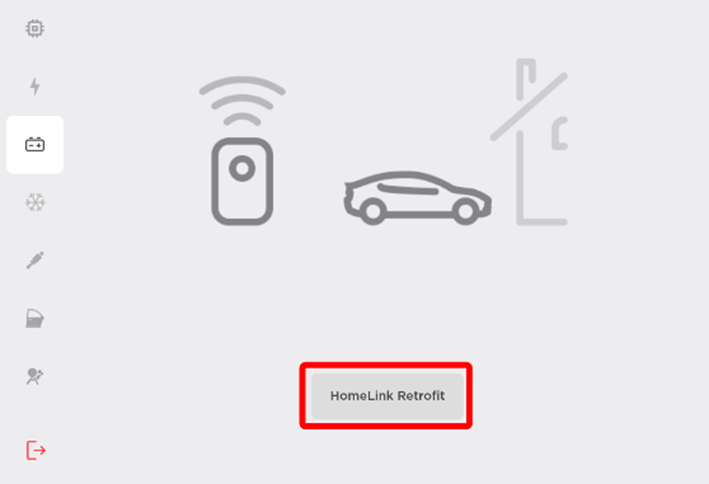

点击 HomeLink 改装按钮，再点击 Run，然后等待例行程序完成。
-

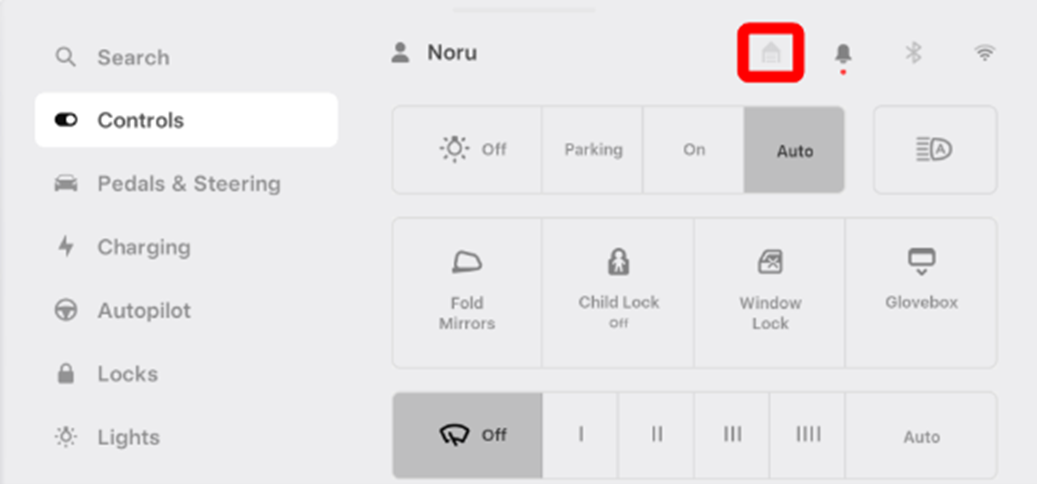

等待触摸屏重启，然后点击控制系统图标，确认触摸屏上出现了 HomeLink 图标。
注如未出现 HomeLink 图标，下车并锁车，以启动重启。
- 在“维护模式”触摸屏菜单上，点击低压电池图标并选择HomeLink。
-

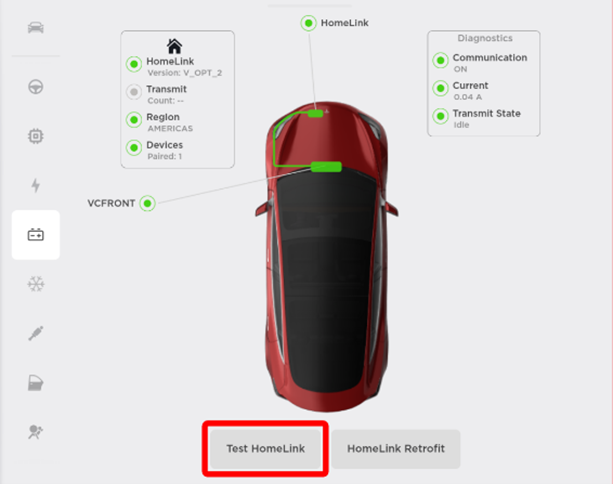

点击测试 HomeLink 按钮，再点击 Run，然后等待例行程序完成。
- 退出“维护模式”。请参阅 维护模式。
