润滑 - 半轴 - 前驱动电机系统 - 左侧(车轮轴承处) (Restore)

校正代码 3930010505 FRT 0.30 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1096075-00-A 液压轮毂轴承拉拔器工具

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 拆下左前轮毂盖。
    注
    使用轮毂饰板拆卸工具松开卡子。
  3. 松开左前轮毂螺母（5 个）。请参阅 轮毂总成（拆卸和安装）。
  4. 松开左侧前驱动电机的半轴螺母。
    提示
    推荐使用以下工具
    • 长断路器杆
    • 32 毫米深冲击套筒
  5. 拆下左侧前轮毂。请参阅 轮毂总成（拆卸和安装）。
  6. 将液压轮毂拉拔器工具置于左侧前车轮支柱上，然后用手拧紧轮毂螺母 (x5)。

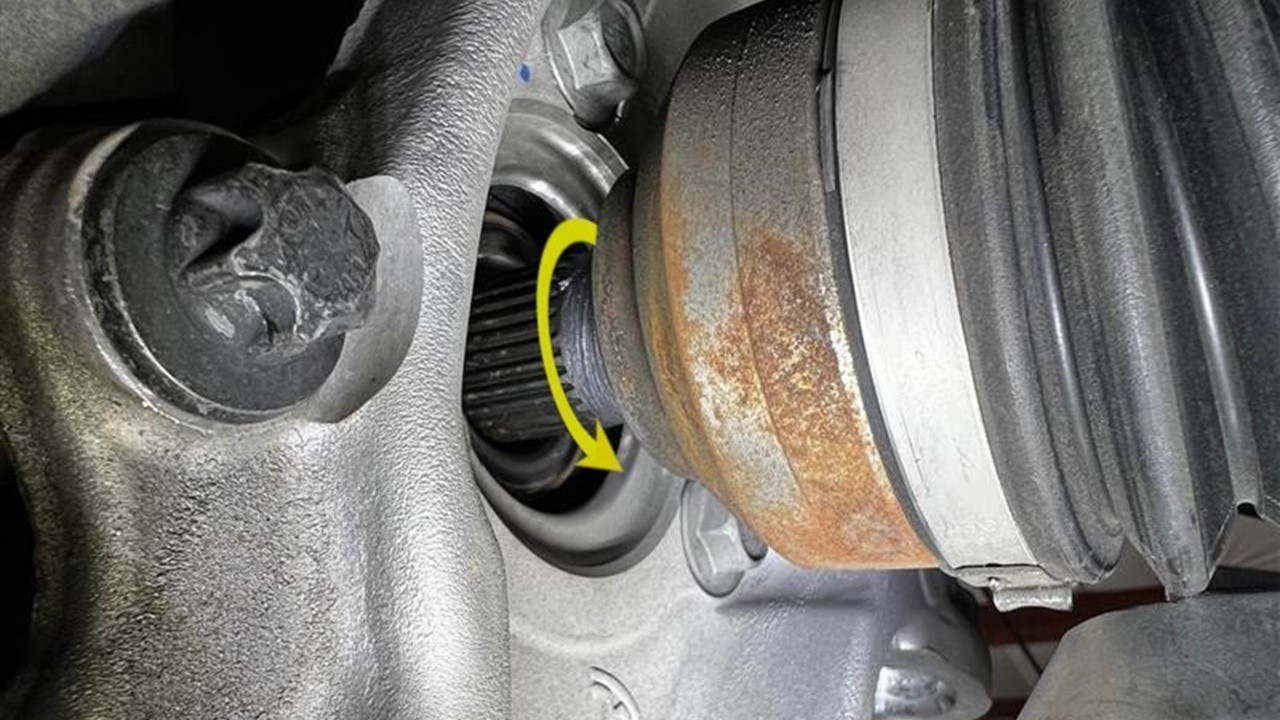

  7. 从左侧前轮毂总成上分离左侧前驱动电机的半轴。
    注
    将轮毂固定在适当位置的同时，顺时针转动液压轮毂拉拔器工具把手，从轮毂总成上分开左侧前驱动电机的半轴。

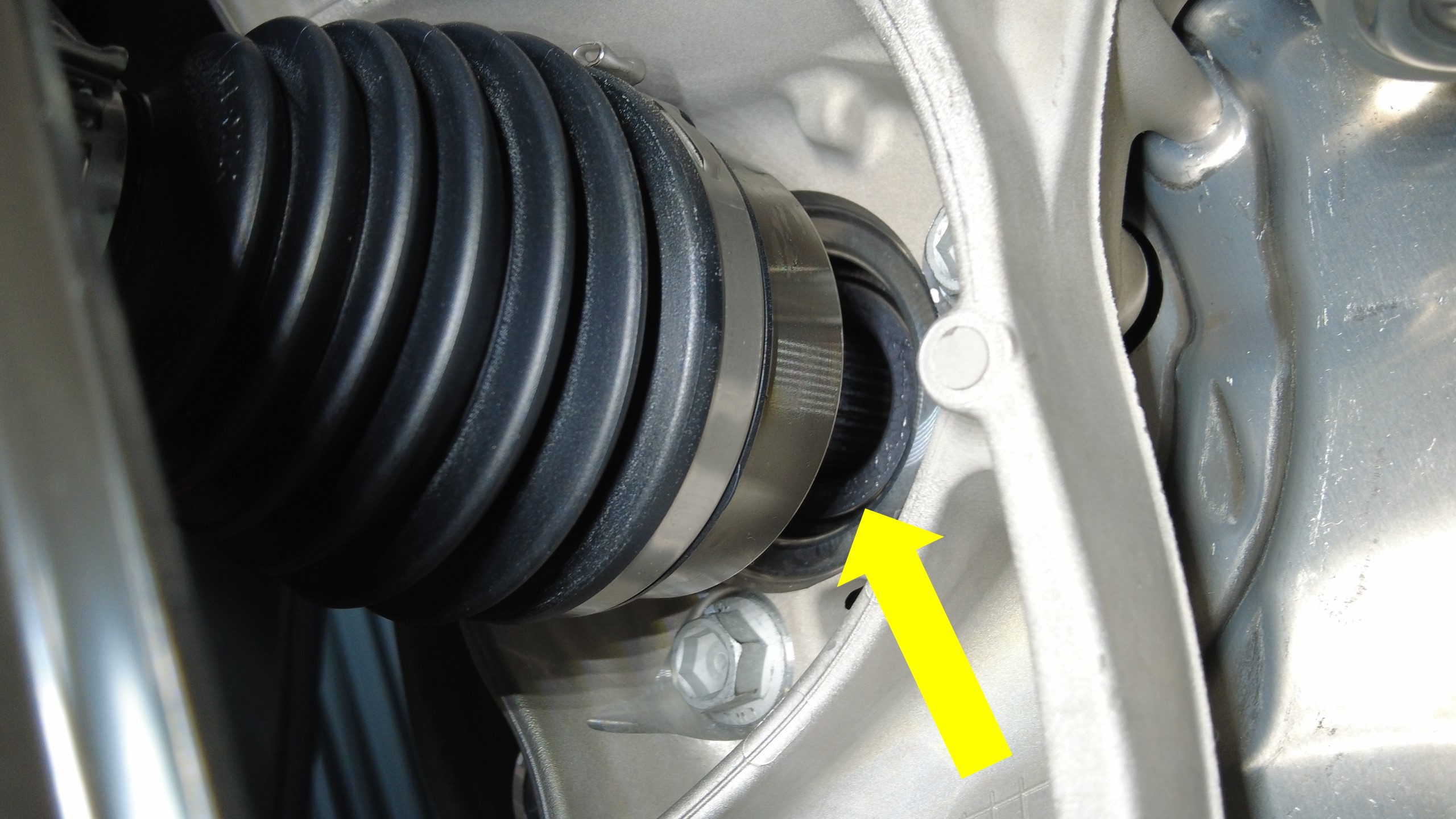

  8. 仅向左前驱动电机的半轴外侧轮毂轴承接合面上涂抹约 1 克的 Molykote M-77 润滑剂。
    注
    如有必要，请在涂抹前清洁半轴。
    警告
    请勿向半轴花键上涂抹润滑膏。如果错涂润滑膏，请使用车间毛巾将花键擦拭干净。
  9. 从左侧前车轮支柱上拆下轮毂拉拔器工具。

安装

  1. 手动预装左前半轴螺母和垫圈。
    注
    安装新的螺母和垫圈。
  2. 安装左侧前车轮。请参阅 轮毂总成（拆卸和安装）。
  3. 完全降低车辆。

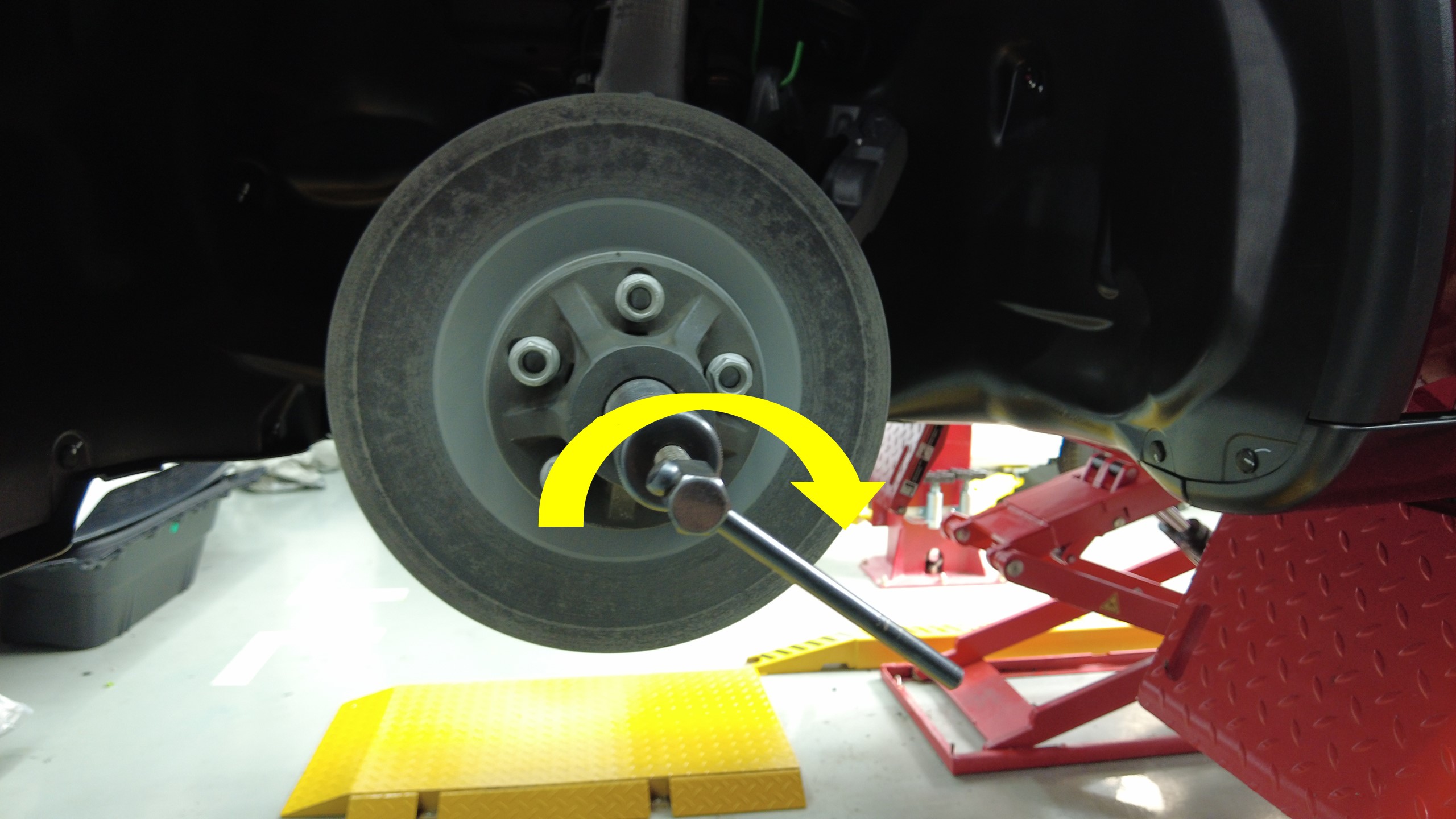

  4. 完全拧紧新的左侧前驱动电机的半轴螺母。
    300 Nm (221.2 lbs-ft)
    提示
    推荐使用以下工具
    • 32 毫米深冲击套筒
  5. 安装左前轮毂盖。
  6. 将车辆从举升机上移走。
