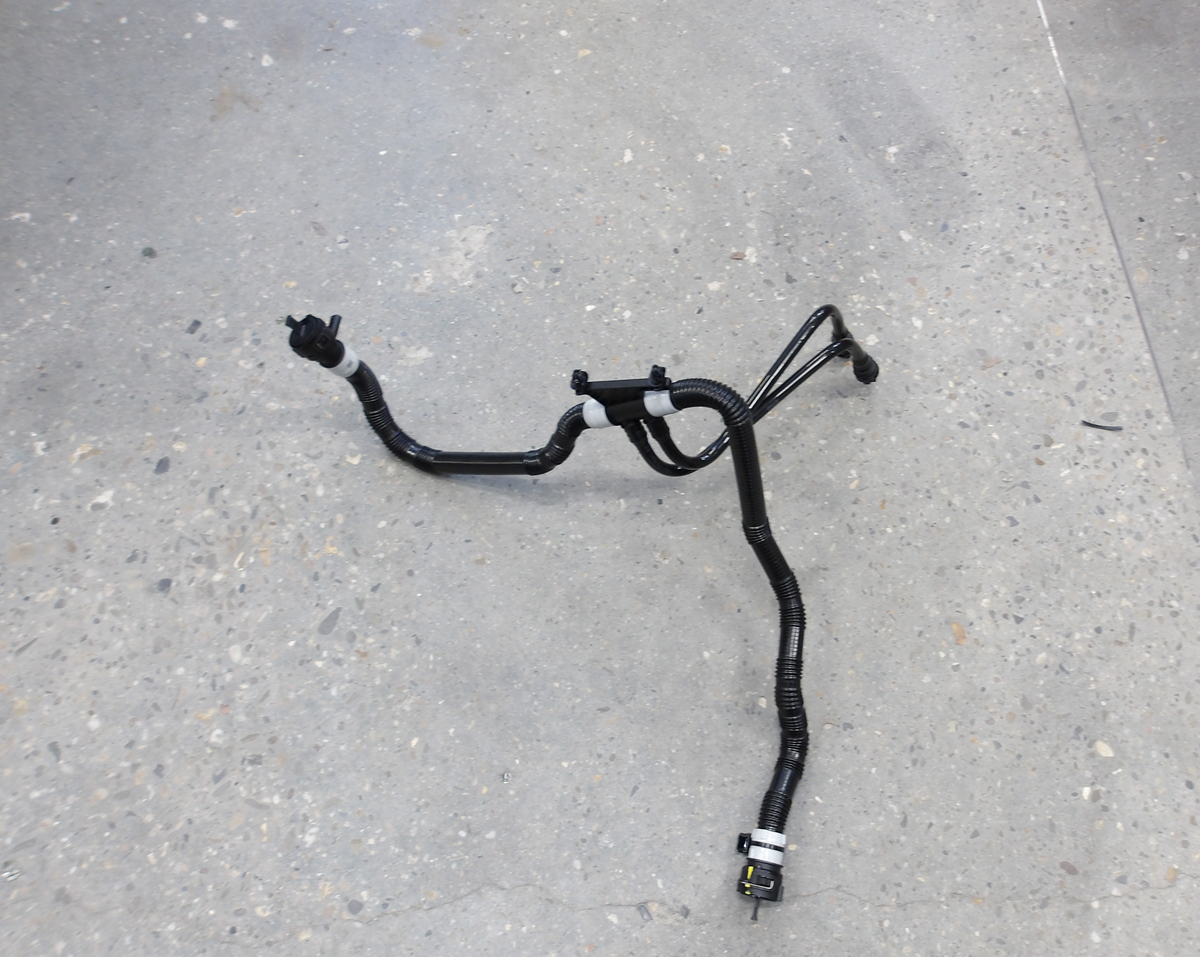

软管 - 冷却器至电池 - 右驾驶 ((拆卸和更换))

校正代码 1830020602 FRT 0.90 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-03-19: 发布了新的程序。

拆卸

  1. 打开右前车门，完全降下右前车窗。
  2. 启用“维护模式”。请参阅 维护模式。
  3. 解锁车辆网关。请参阅 网关（解锁）。
  4. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Coolant System > Coolant Fill/Drain > Run，然后等待例行程序完成。
  5. 断开低压电源请参阅 低压电源（锂）（断开和连接） (Modify)。
  6. 举升并支撑车辆请参阅升起车辆 - 双柱举升机。
  7. 拆卸前流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  8. 在高压电池左前侧下方放置一个冷却液排放容器。

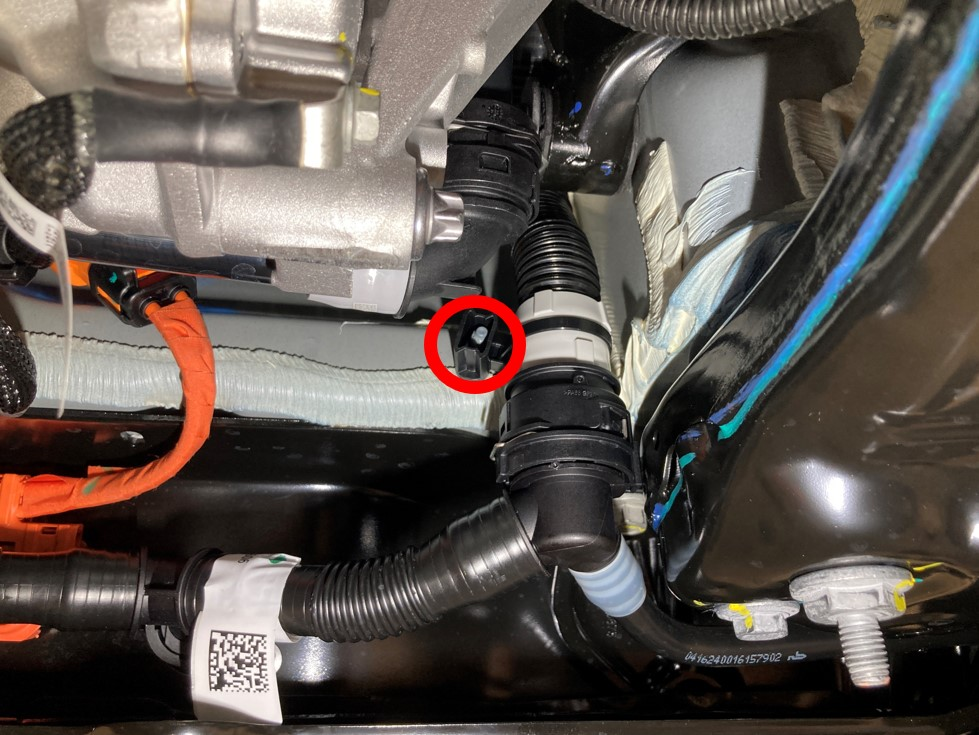

  9. 松开将冷却器至电池软管固定到前围板横梁的卡子。
  10. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后（拆卸和更换）。

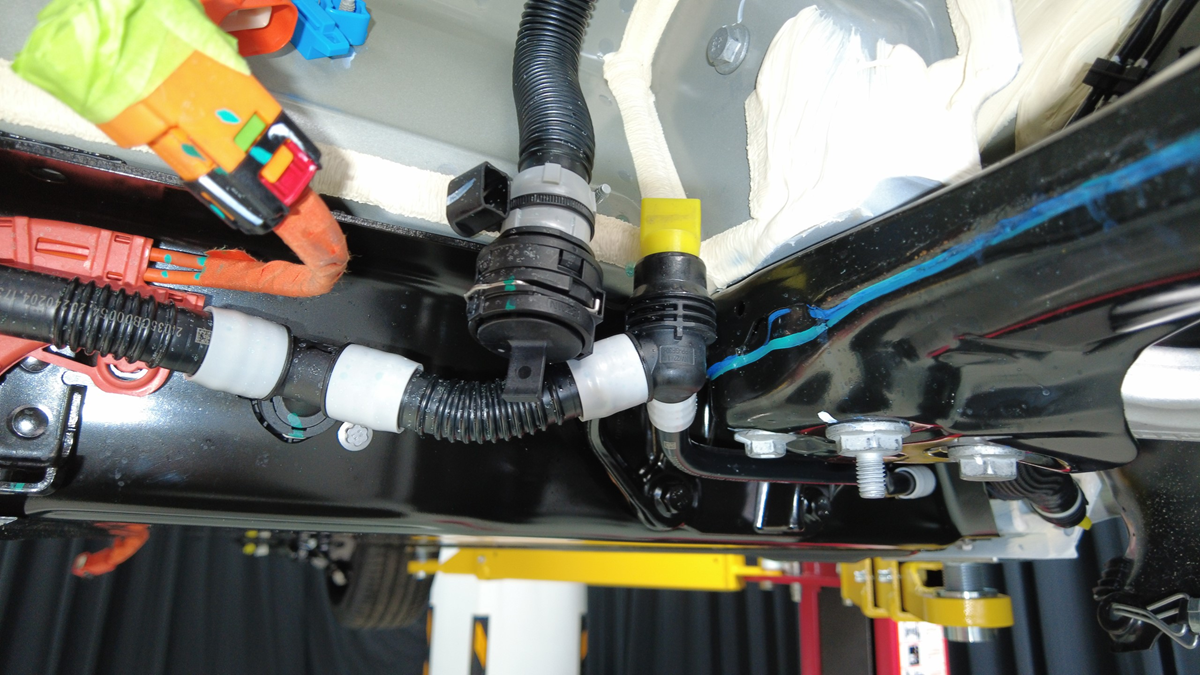

  11. 断开高压电池歧管软管，然后堵住软管。
  12. 取走车辆下方的液体排放容器，然后降下车辆。
  13. 在车辆前部下方放置一个液体排放容器。

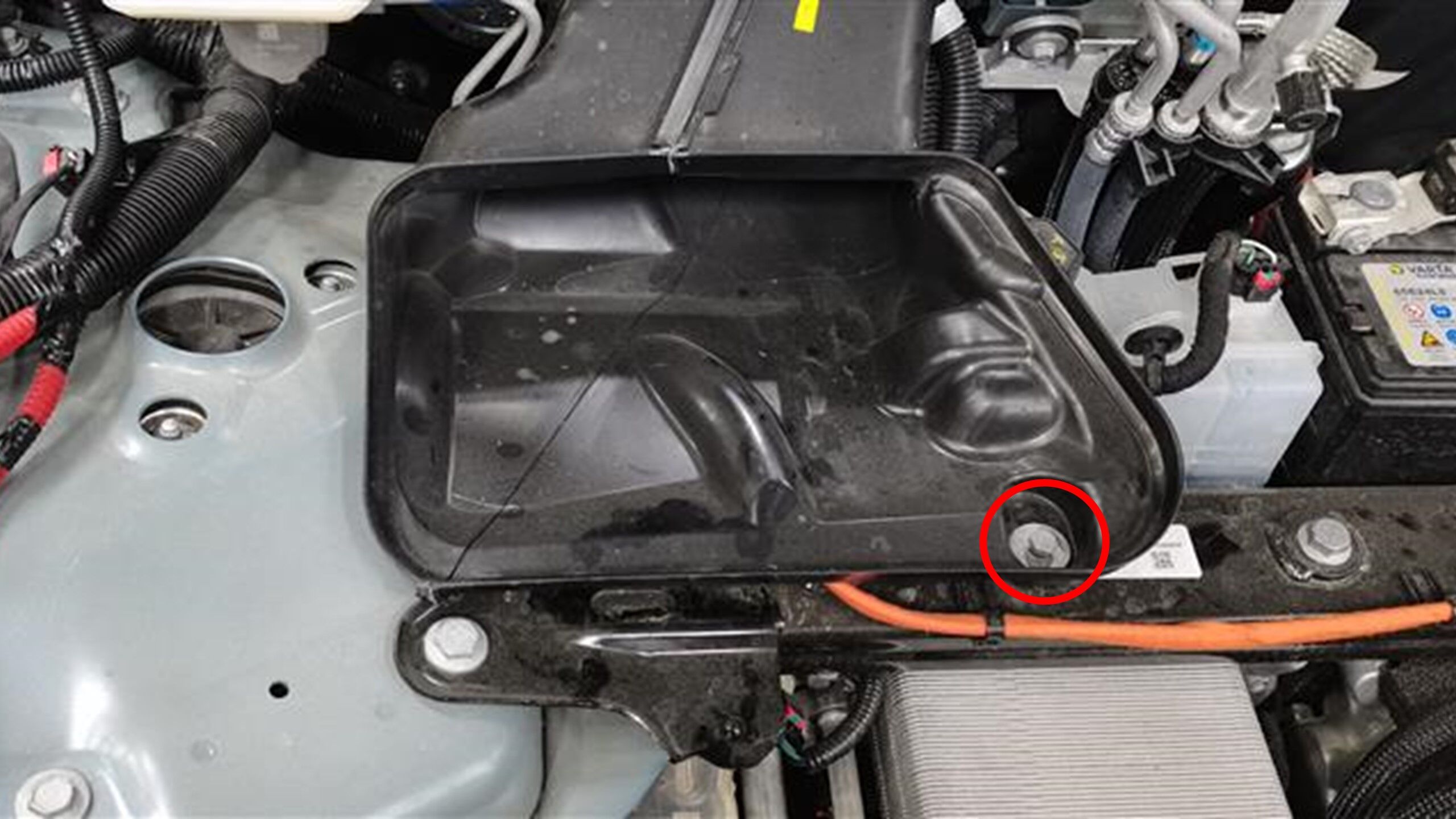

  14. 拆下将新鲜空气进气槽固定到温度系统横梁的螺栓（扭矩为 4 Nm）。

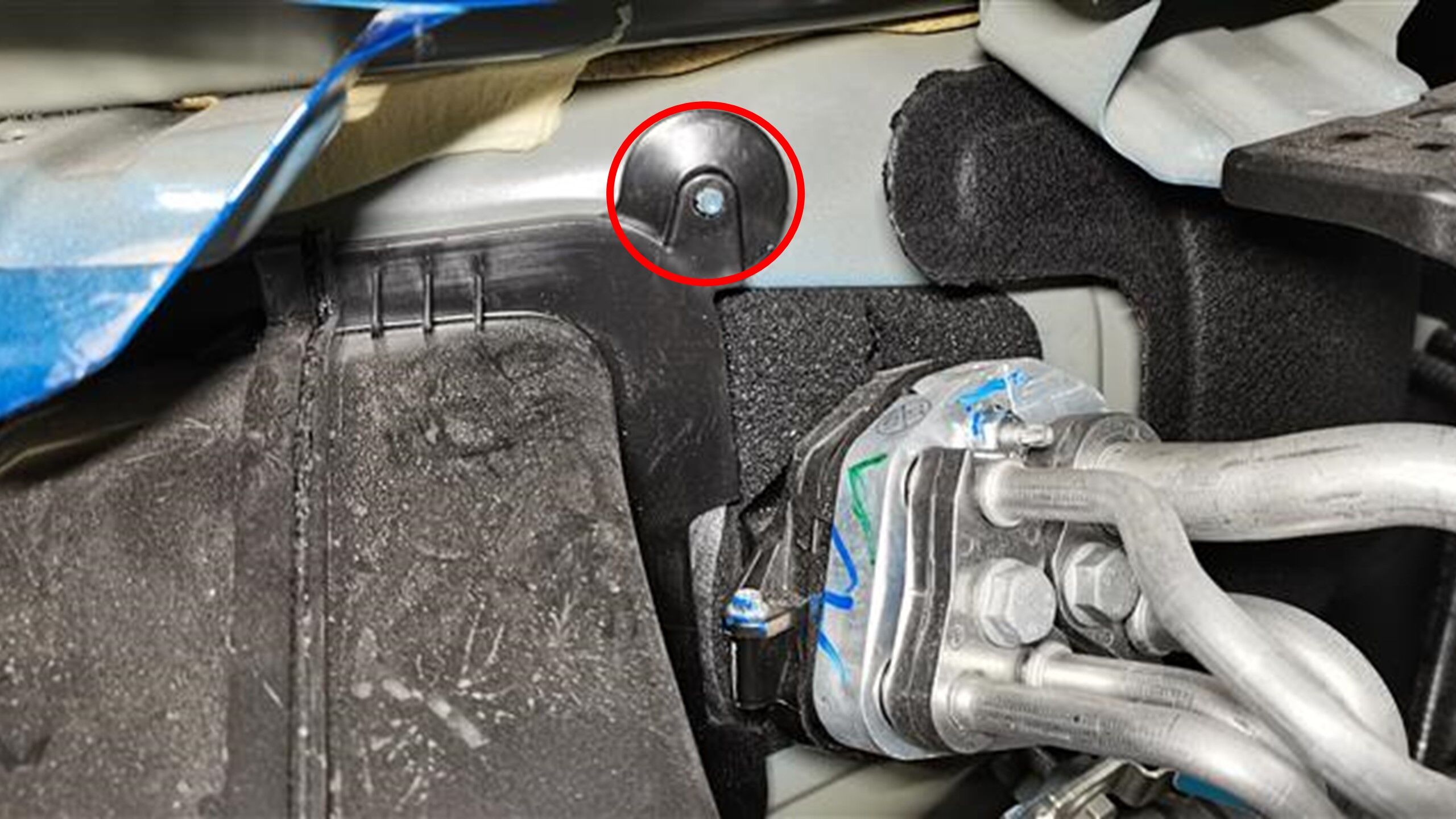

  15. 从隔板螺柱 (x2) 上松开新鲜空气进气槽，然后从车上拆下该槽。
  16. 将低压电池从车辆上拆下。请参阅 16V 锂离子电池 ((拆卸和安装))。

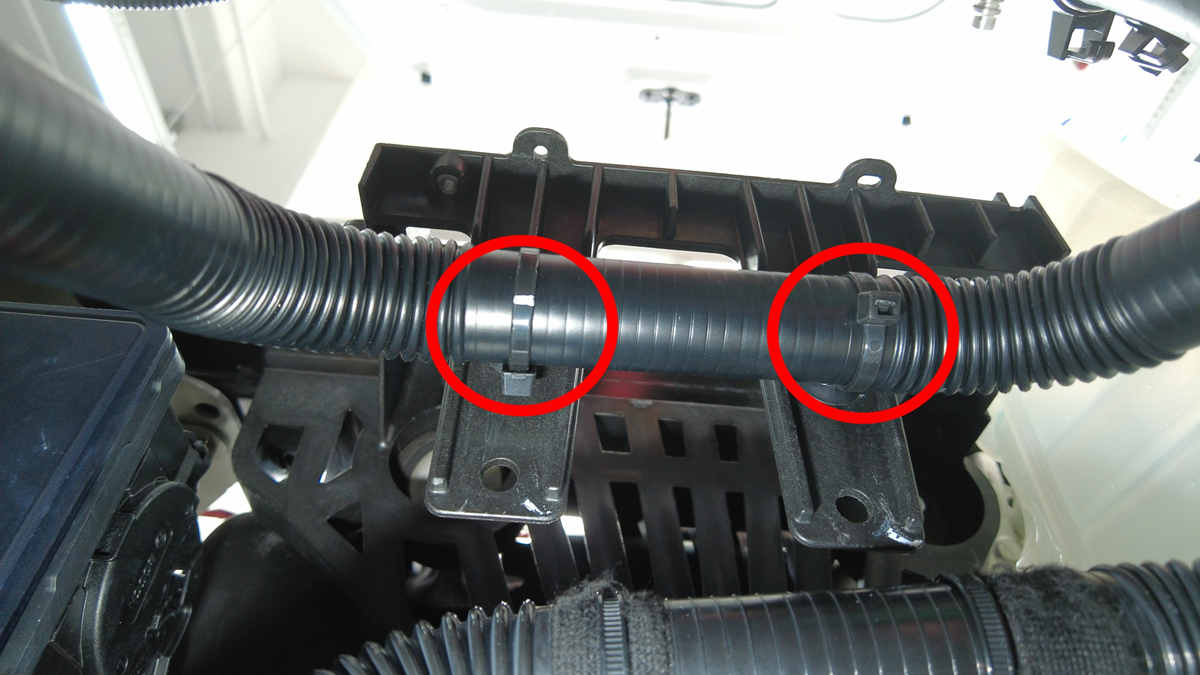

  17. 松开将冷却器至电池软管固定到空调压缩机支架的卡子（2 个）。

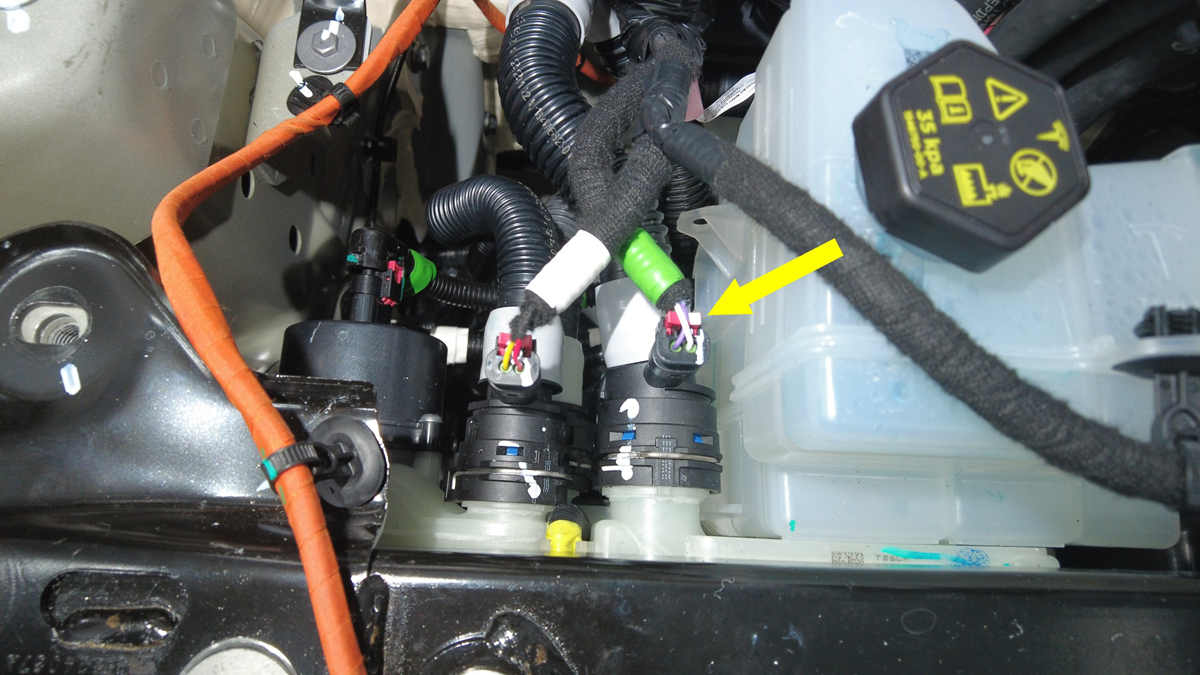

  18. 断开冷却器至电池软管上的传感器。
  19. 在车载电脑冷却液连接点下放置吸收性材料，以收集溢出的冷却液。

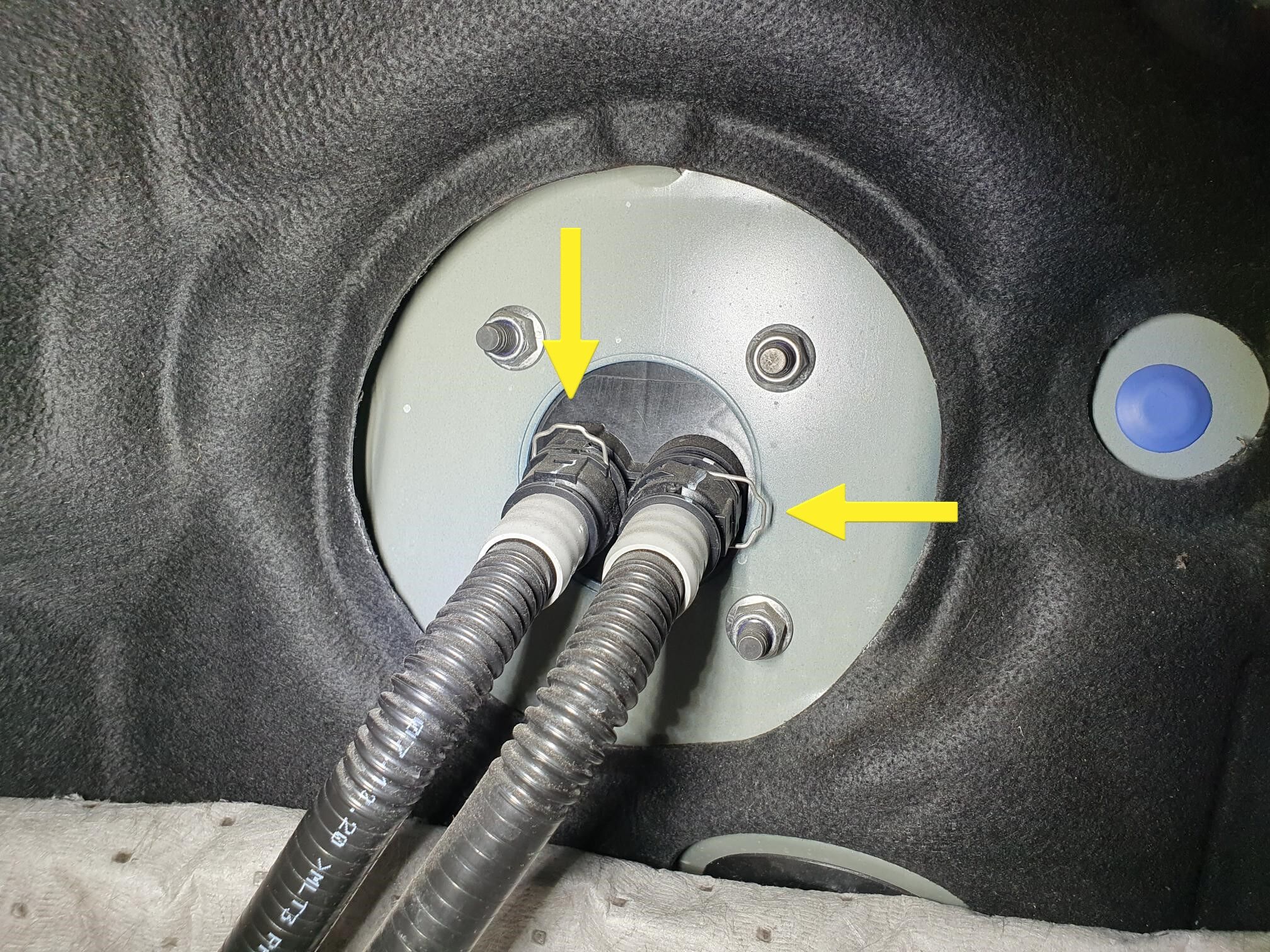

  20. 松开将车载电脑冷却液软管连接到车载电脑冷却液端口的弹簧夹 (x2)，然后断开软管。
  21. 堵住车载电脑冷却液端口和冷却液软管。

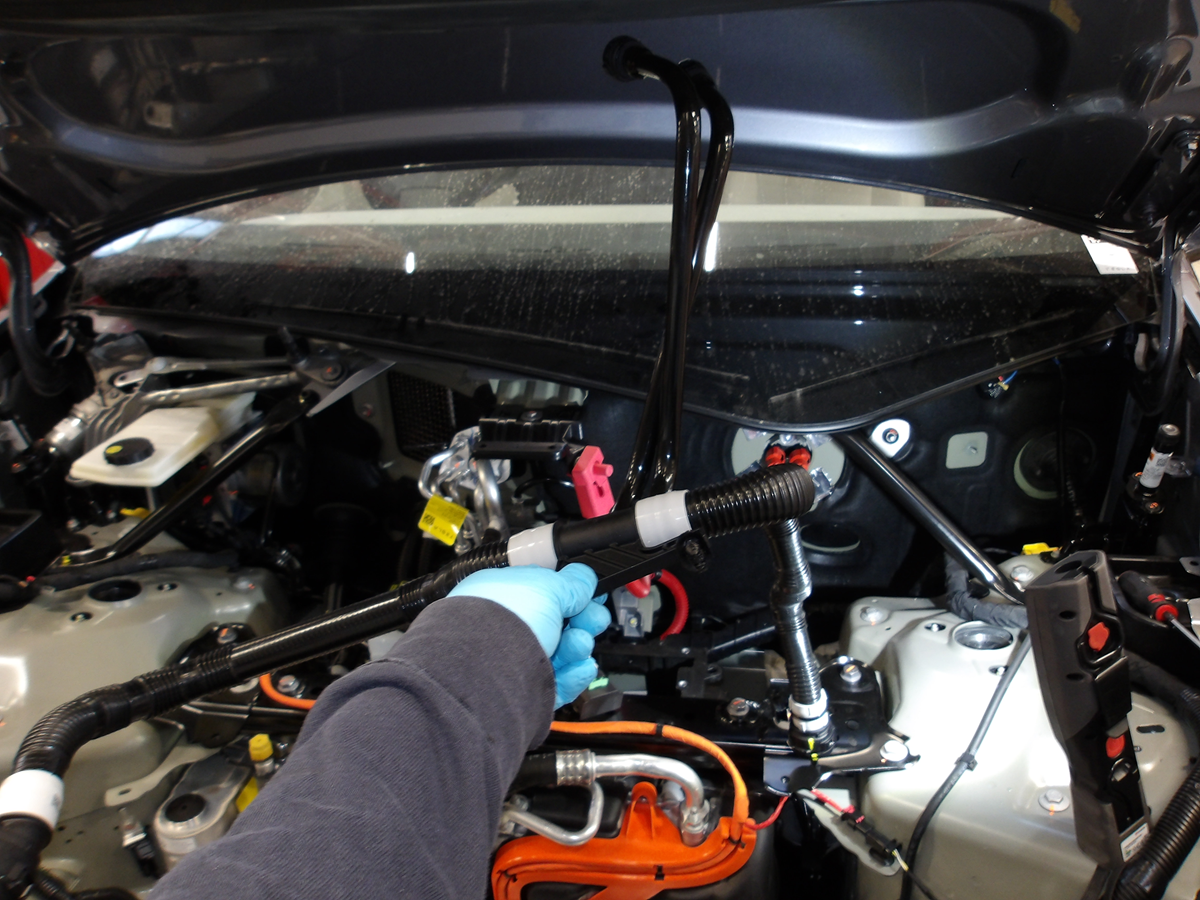

  22. 将制冷器至高压电池软管从车辆上拆下。
    注
    将软管从车辆左侧拆下。

安装

安装程序与拆卸程序相反，以下各项除外：

  • 安装低压电池前，执行冷却液真空重新加注。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  • 安装低压电池后，停止温度系统加注/排放程序。在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Actions > Stop Thermal Fill/Drain > Run，然后等待例行程序完成。
  • 执行冷却液空气排空。点击Thermal > Coolant System > Coolant Purge Start > Run，然后等待例行程序完成。
    注
    确保车辆未处于“前进”挡，将车辆换至“前进”挡时，此例行程序将停止。测试将持续约 10 分钟。测试中，速度将在 3500-6500 RPM（怠速 = 约 1500 RPM）之间变化，启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊，则表示冷却液泵存在气锁状况，请再次执行真空加注。继续加注冷却液并排空空气，直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  • 检查冷却液液位，必要时加满。
