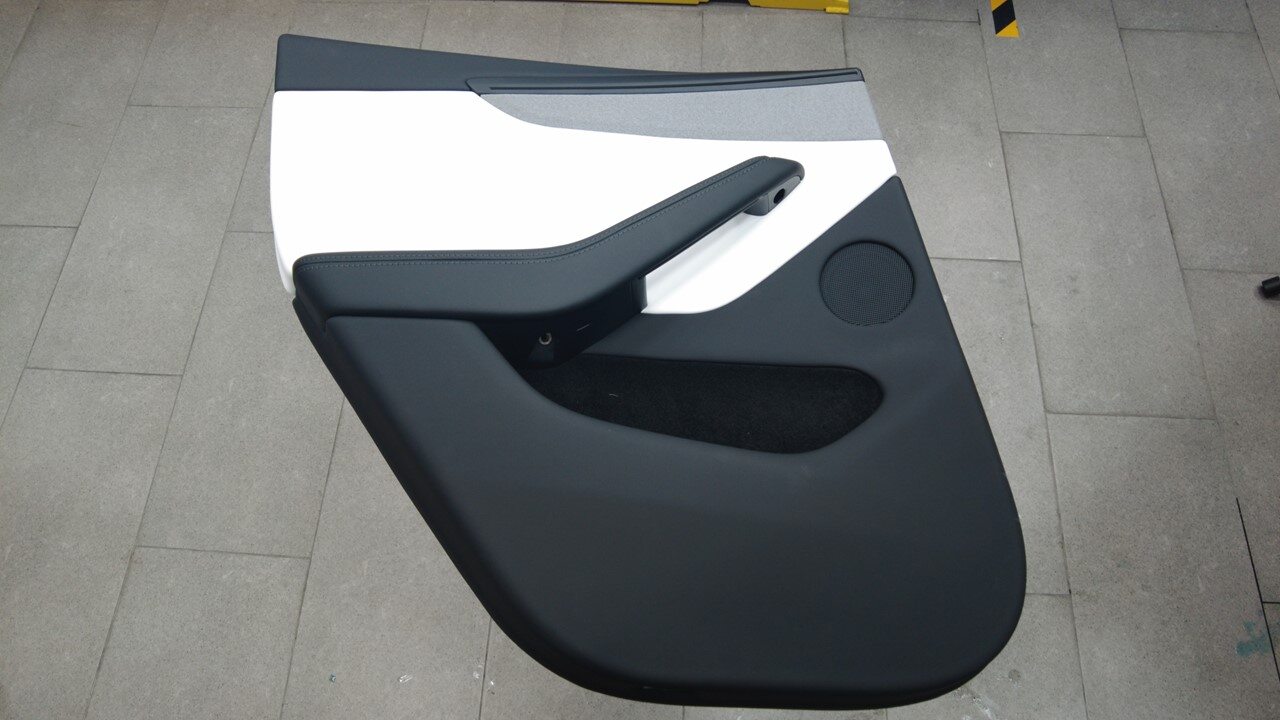

车门饰板 - 后 - 左侧 ((拆卸和安装))

校正代码 1513020701 FRT 0.12 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 车门饰板 - 后 - 左侧 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后车门饰板固定到车门的螺栓（2 个）
6 Nm (4.4 lbs-ft)
  • 梅花 T30 套筒
 重复使用

拆卸

  1. 打开 LH 后车门，降下 LH 后车窗。

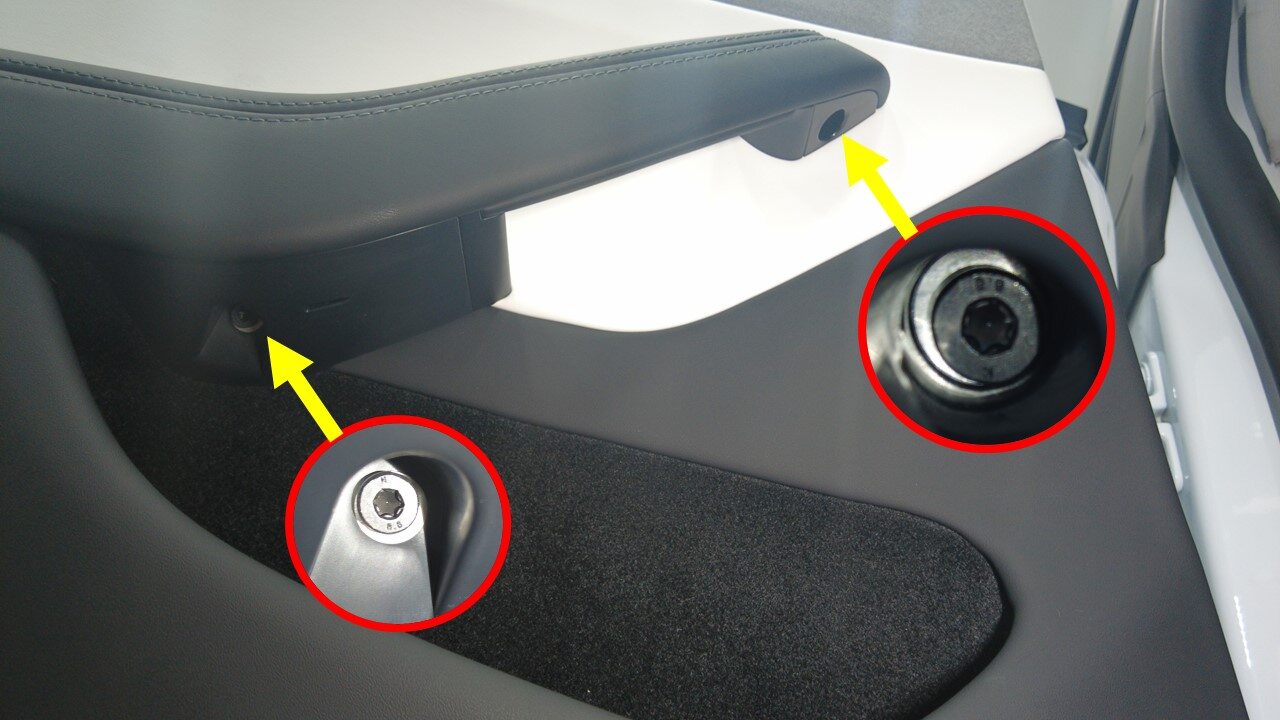

  2. 拆下将左后车门饰板固定到车门的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 梅花 T30 套筒

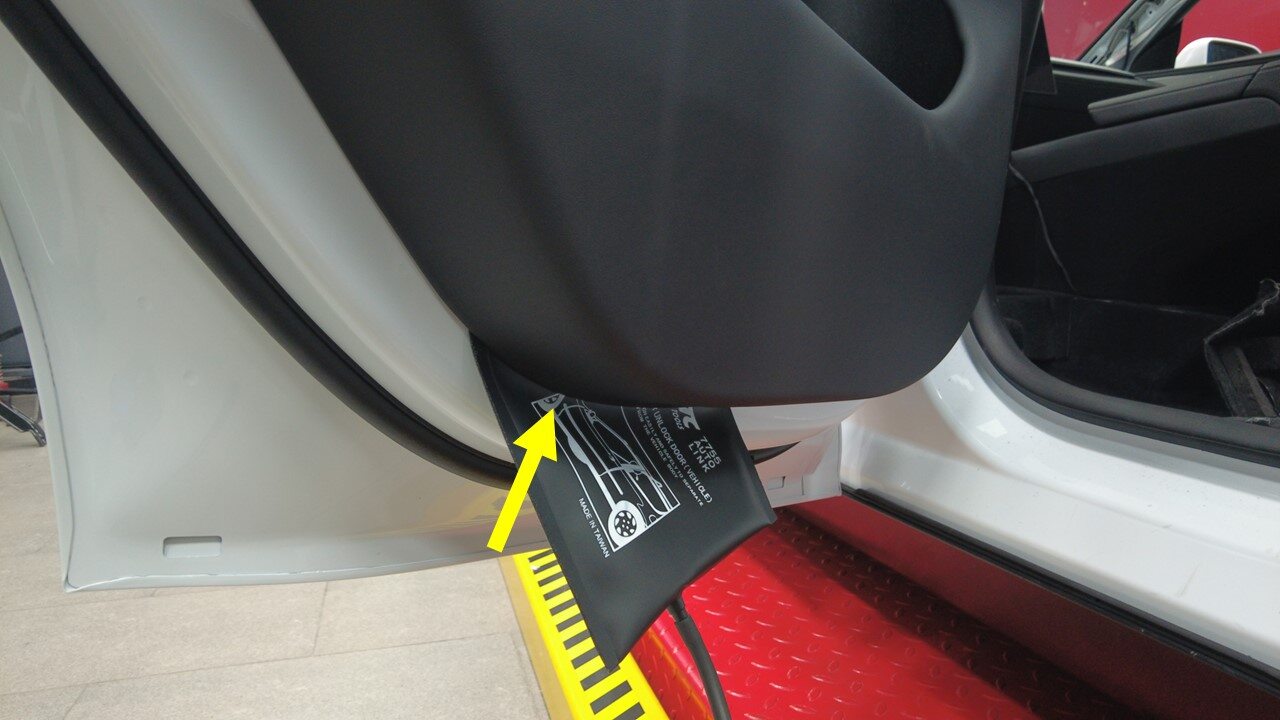

  3. 将一个可充气袋放入车门饰板和车门之间的间隙。

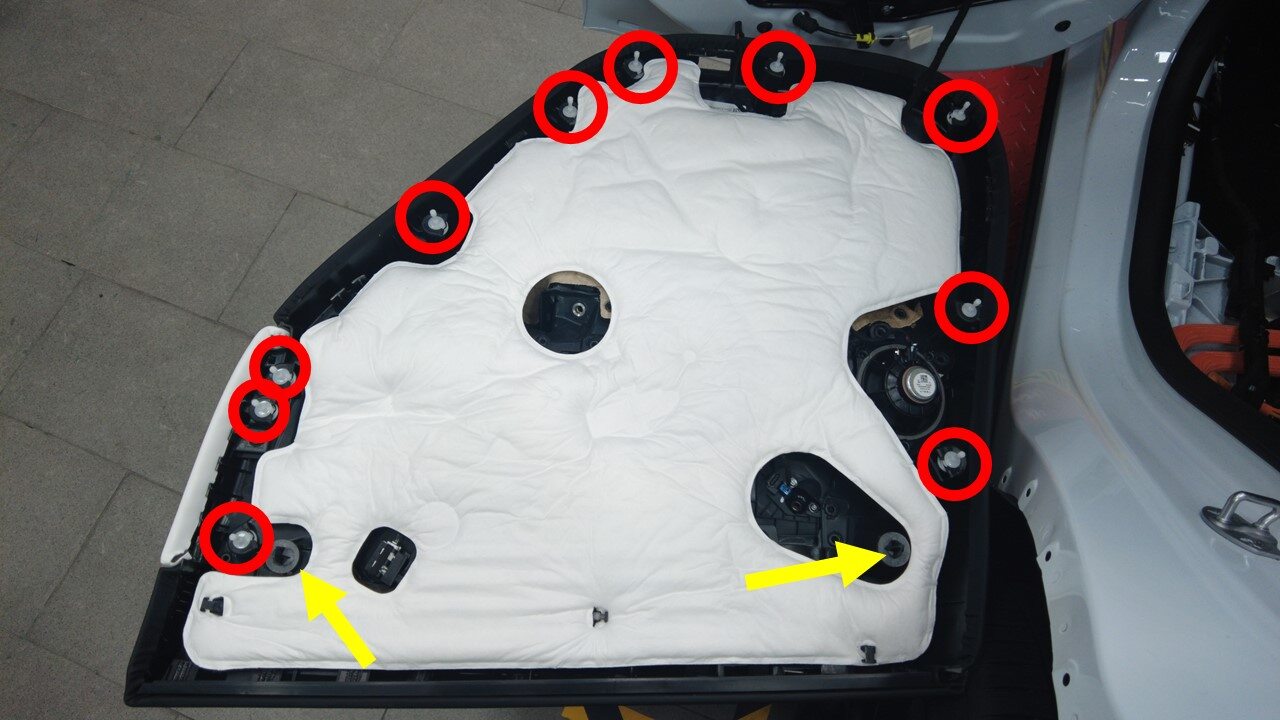

  4. 为可充气袋充气，从底部开始逐步松开将车门饰板固定到车门的卡子（10 个），然后拆下饰板。

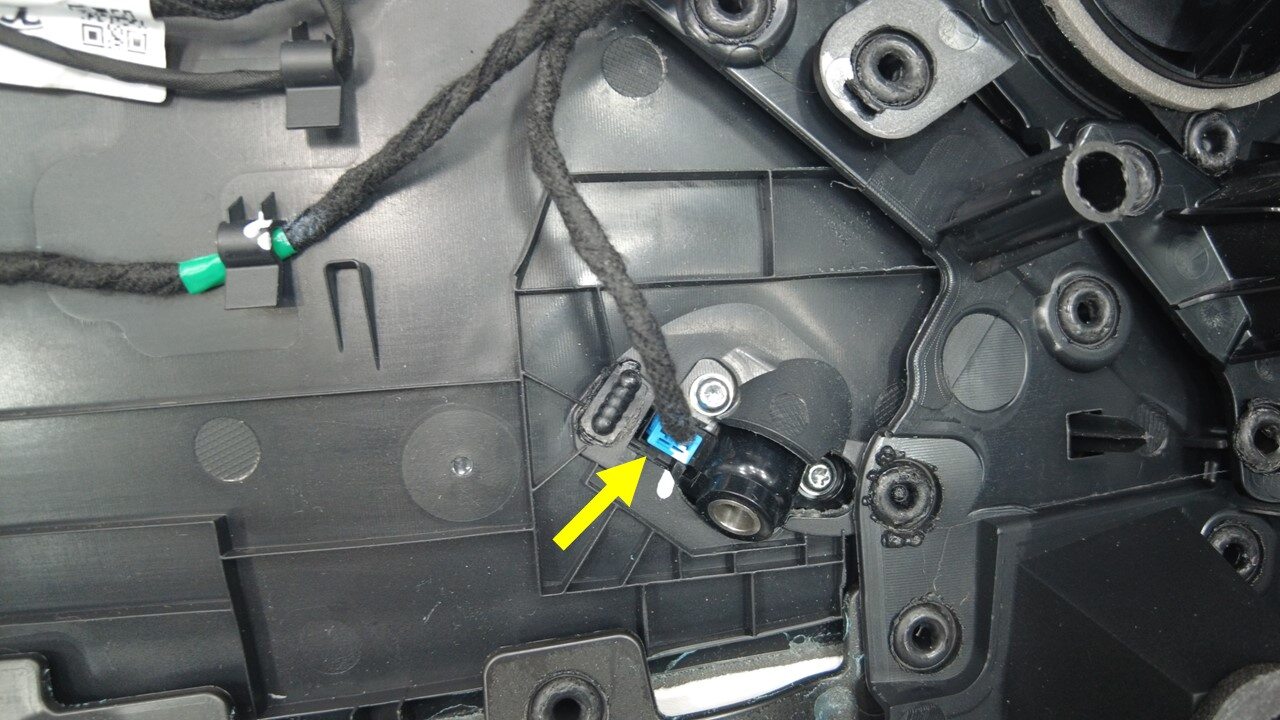

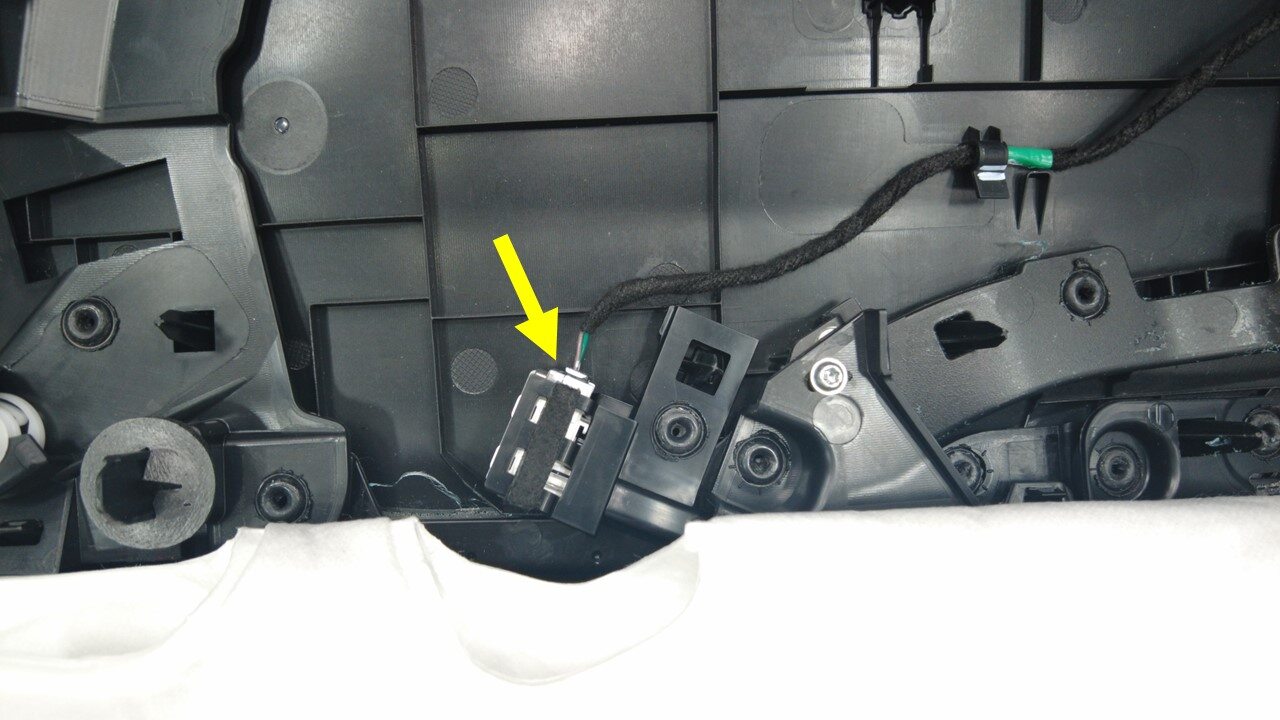

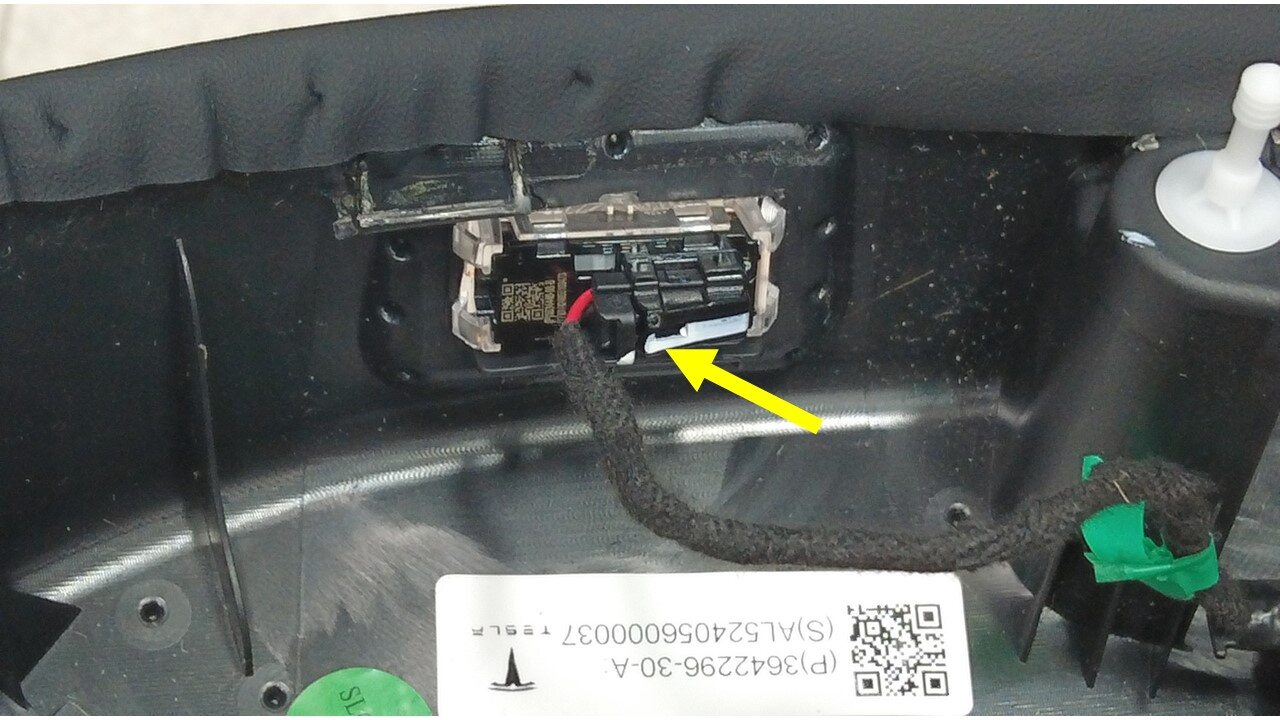

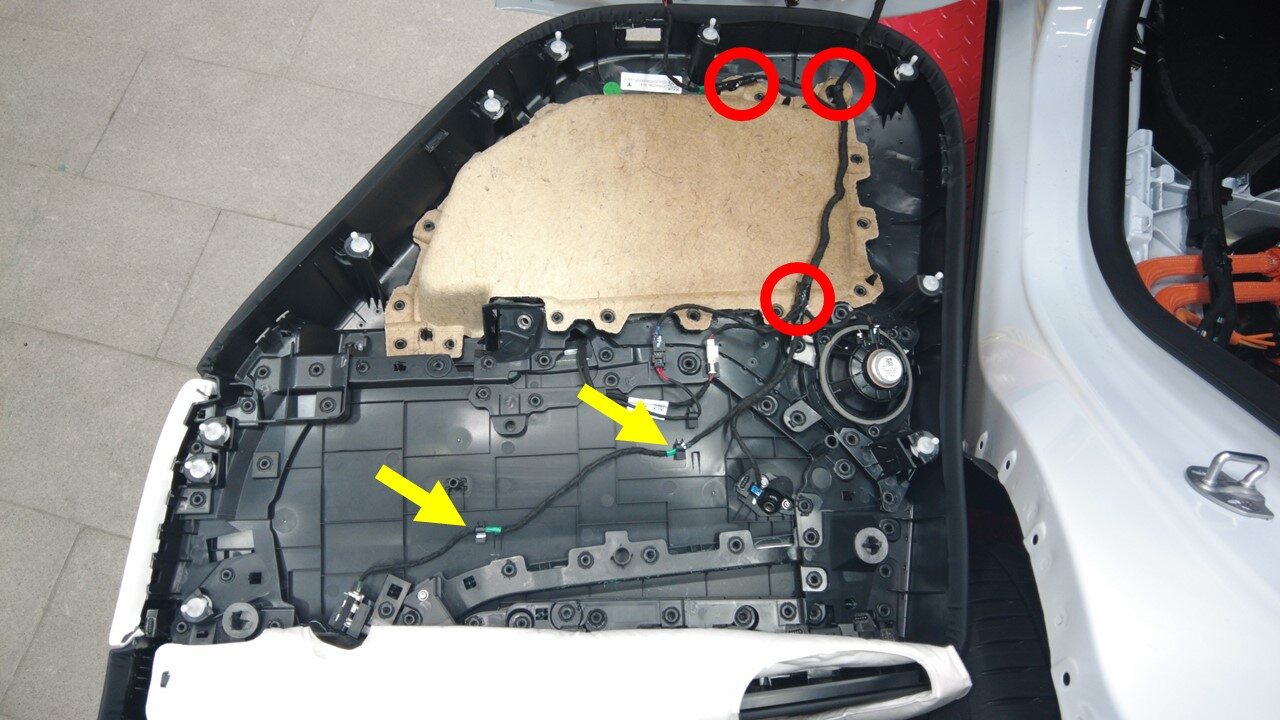

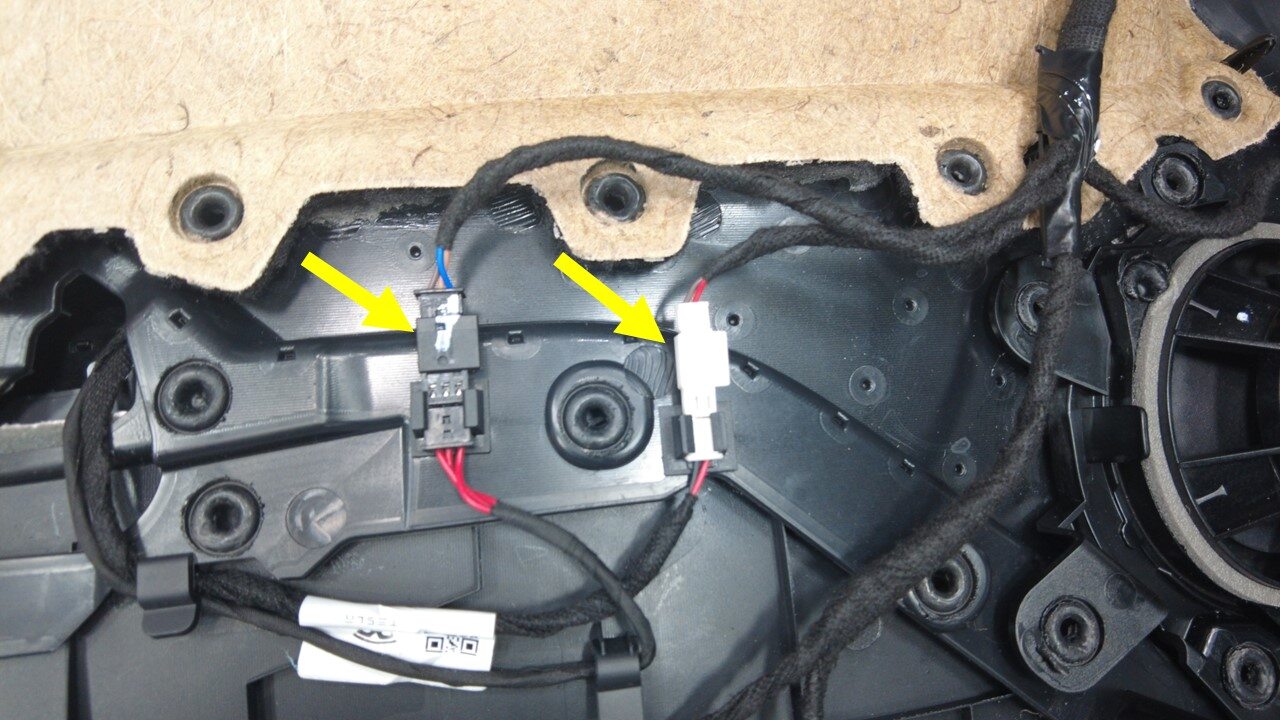

  5. 拆下左后车门板总成上的线束。

安装

  1. 将线束安装到左后车门板总成。
  2. 将车门饰板顶部滑入车门密封条，然后摆动饰板底部将其安装到位，最后安装将车门饰板固定到车门的卡子（10 个）。
    注
    确保所有卡子均就位。更换所有受损的卡子。
  3. 安装将左后车门饰板固定到车门的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 梅花 T30 套筒
  4. 升起 LH 后车窗，关闭 LH 后车门。
