内部雷达（Model Y 标准版）（拆卸和更换）

校正代码 1720010312 FRT 0.24 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-05-20: 发布了新的程序。

扭矩规格

表 1. 扭矩规格： 内部雷达（Model Y 标准版）（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将内部雷达固定到车身的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒

    或

  • 增强型 EP30 梅花套筒
 重复使用 如果紧固件为 Torx Plus 型，请勿使用常规 Torx。

拆卸

  1. 打开前车门，降下车窗。

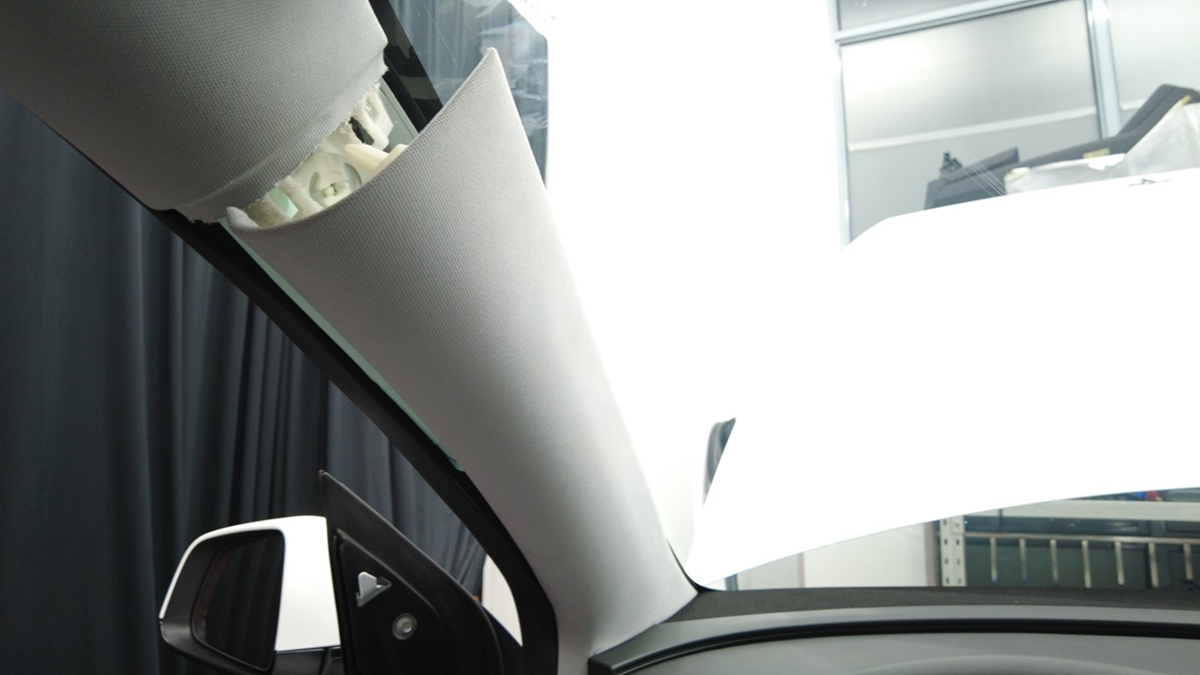

  2. 部分拆下左侧 A 柱饰板。
    注
    4 个卡子，1 个固定销。向内拉动饰板上部，以将其松开。无需完全拆下饰板。使饰板保持悬挂在系带上。

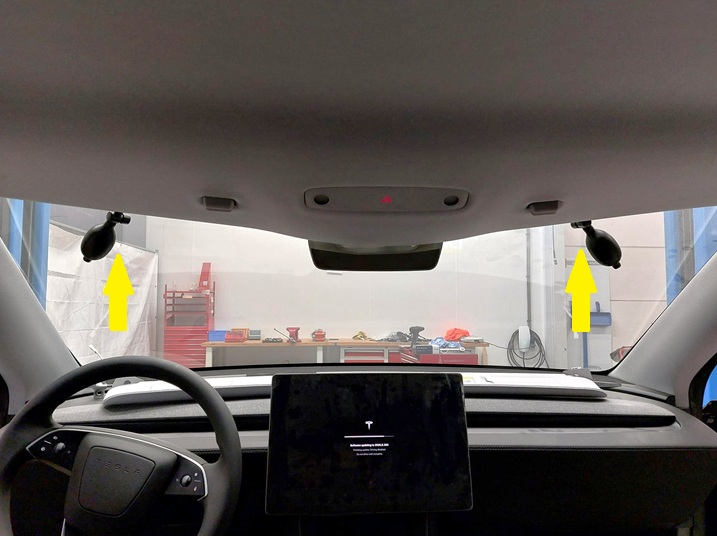

  3. 拆下左侧遮阳板。请参阅 遮阳板 - 左侧 ((拆卸和更换))。

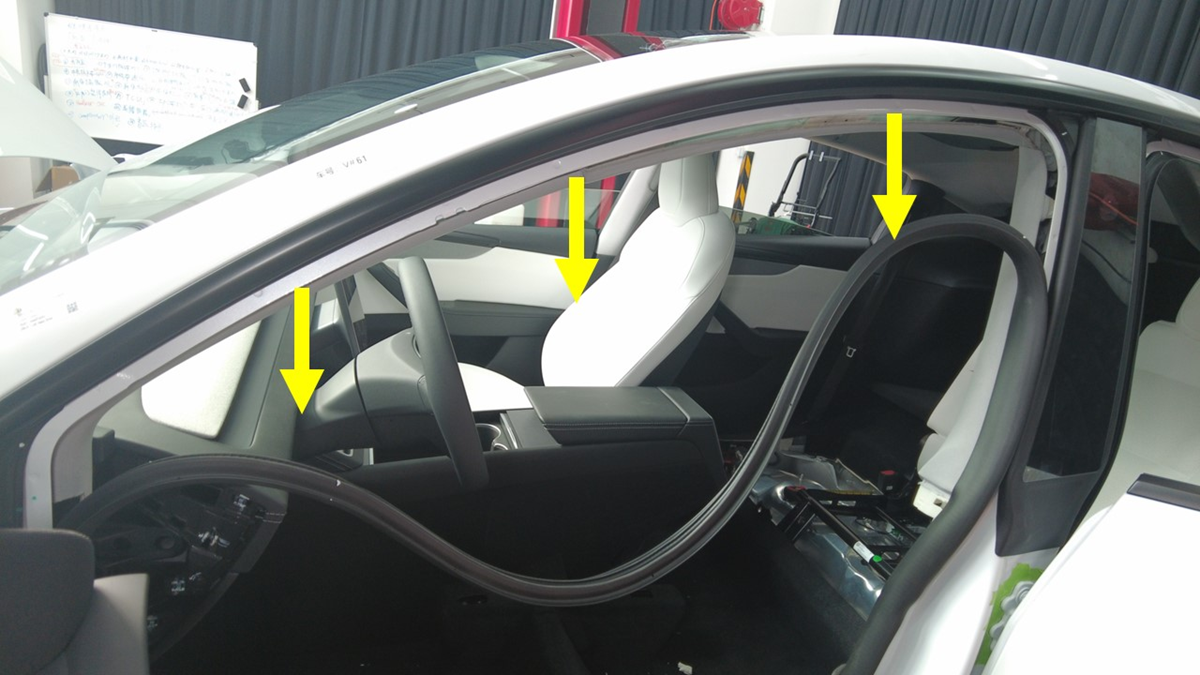

  4. 将左前主密封条从车身上部分拆下。
    注
    请从最靠近 B 柱上部的上角开始操作。沿密封条走向垂直下拉。
  5. 在车辆右侧重复第 2 步至第 4 步。

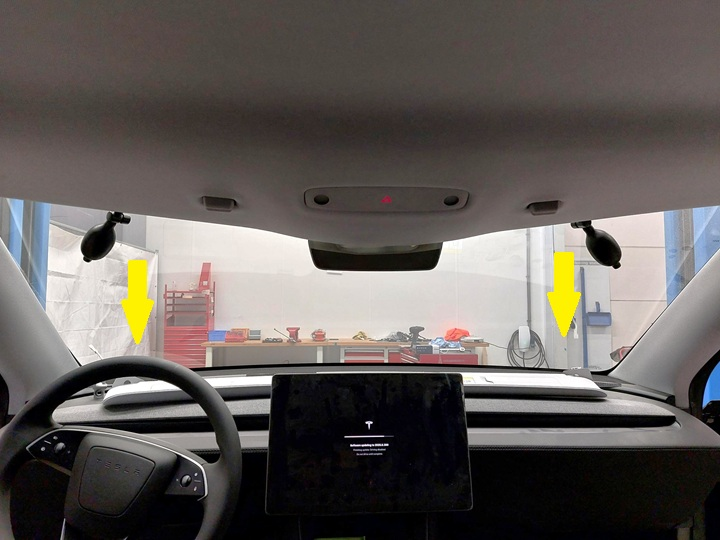

  6. 松开将顶篷前端中部固定到车身的卡子（5 个），以便接触内部雷达。
    警告
    注意不要弯曲顶篷。更换所有受损的卡子。
  7. 将充气气囊安装到顶篷下方。
  8. 断开内部雷达连接器。
  9. 拆下将内部雷达固定到车身的螺栓，使用卡子撬具松开卡子，然后将内部雷达从车辆上拆下。
    提示
    推荐使用以下工具
    • 10 毫米深套筒

      或

    • 增强型 EP30 梅花套筒

安装

  1. 紧固卡子，然后安装将内部雷达固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米深套筒

      或

    • 增强型 EP30 梅花套筒
  2. 连接内部雷达连接器。
  3. 取走顶篷之间的充气气囊。
  4. 安装将顶篷前端中部固定到车身的卡子。
    警告
    注意请勿弯曲顶篷。更换所有受损的卡子。
  5. 重新安装左侧遮阳板。请参阅 遮阳板 - 左侧 ((拆卸和更换))
  6. 重新安装左侧 A 柱饰板。
  7. 重新安装左前主密封条。
  8. 在车辆 右侧重复第 5 至第 7 步。
  9. 重新安装软件。请参阅 软件重新安装 - 触摸屏。
  10. 升起车窗，关闭车门。
