高压电池(后轮驱动) ((拆卸和安装))

校正代码 16010101 3.12 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-11-05: 删除了拆卸和安装平衡杆、第二排 40 百分比座椅、高压电池前歧管以及高压电池仓的步骤。
  • 2025-10-10: 变更了有关清洁高压母排和高压接头连接器接触面的程序顺序。
  • 2025-05-28: 更改了装运高压电池时固定烟火电池断接开关的步骤。
警告
本程序为“草案”。虽已通过验证,但可能仍有“警告”和“注意”事项缺失。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。

拆卸

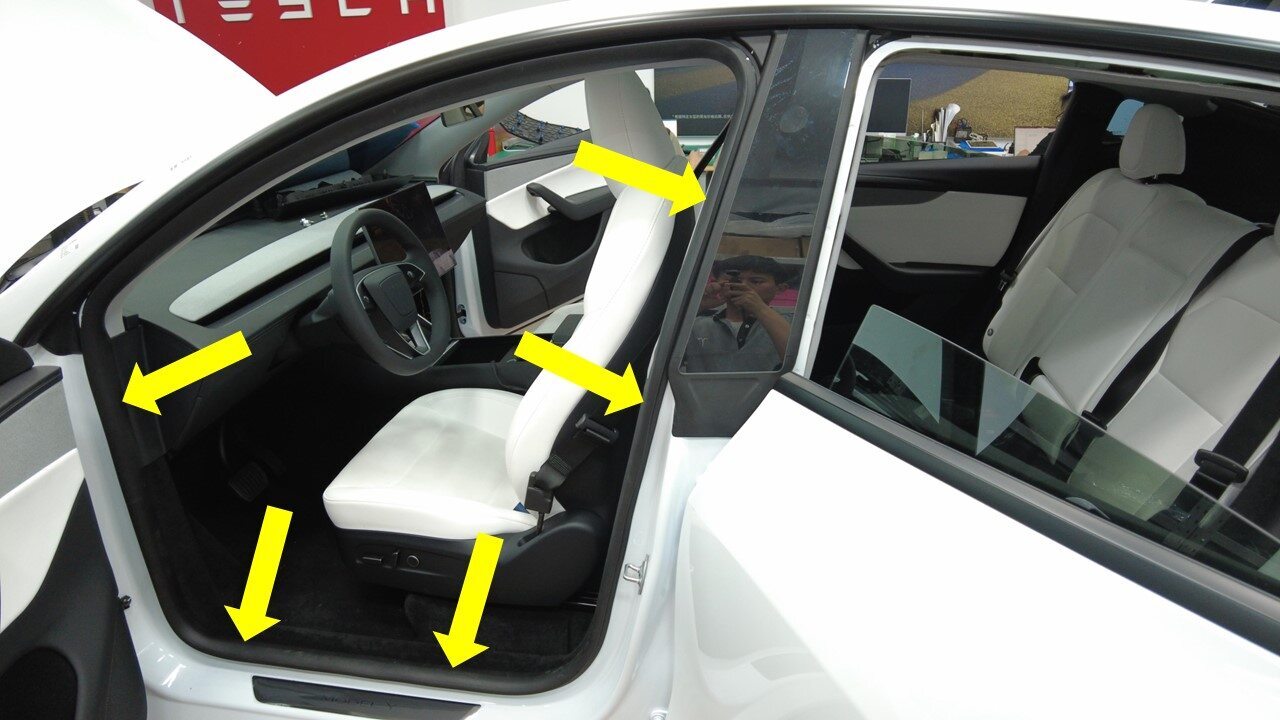

  1. 打开所有四个车门。
  2. 降下所有四个车窗。

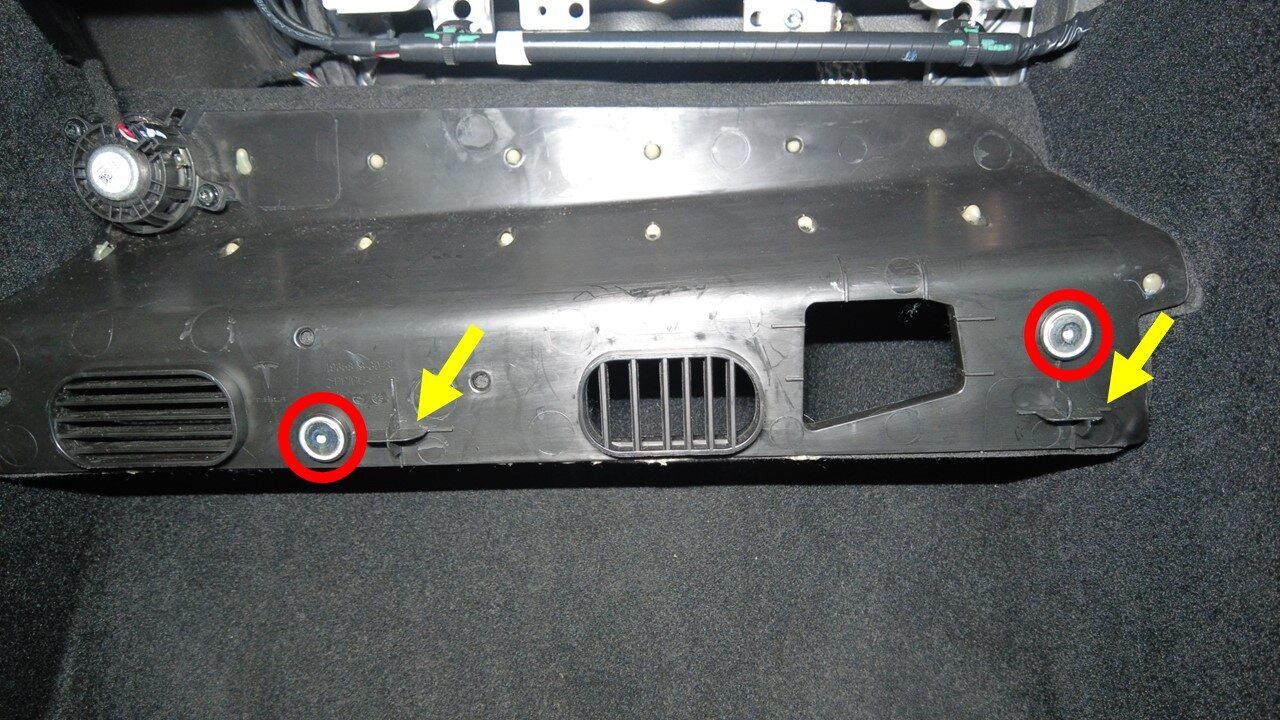

  3. 启用“维护模式”。请参阅 维护模式。

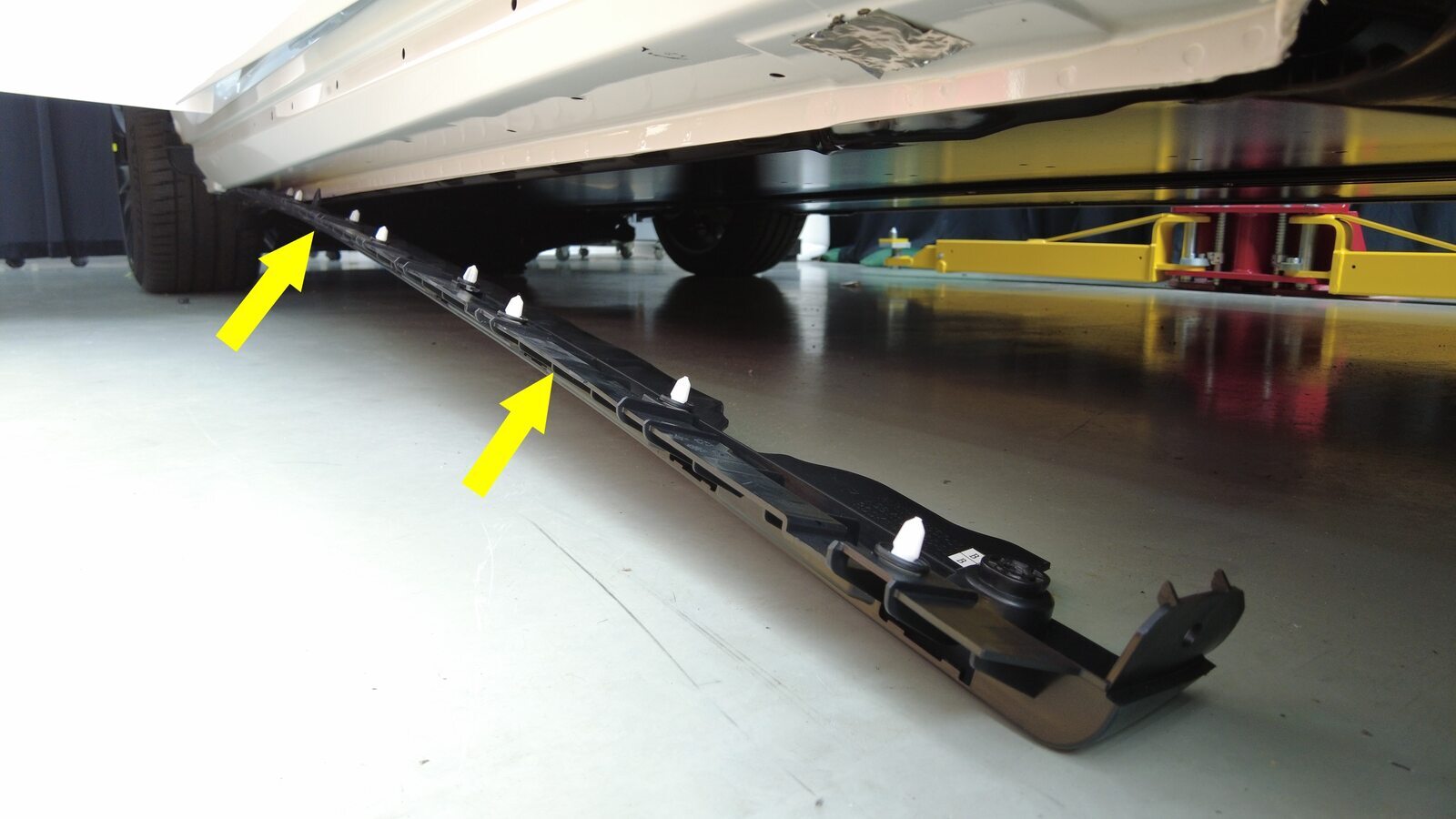

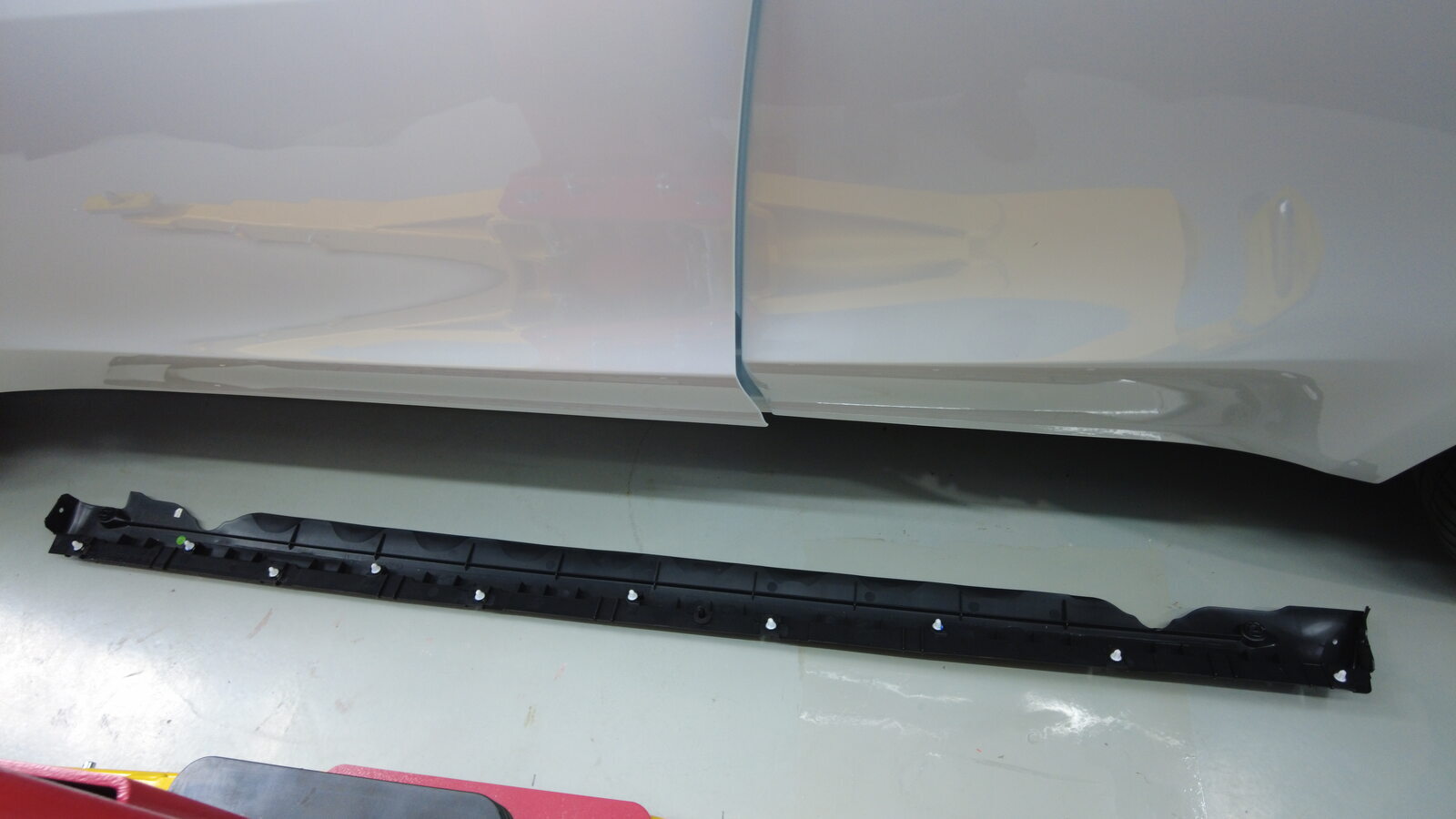

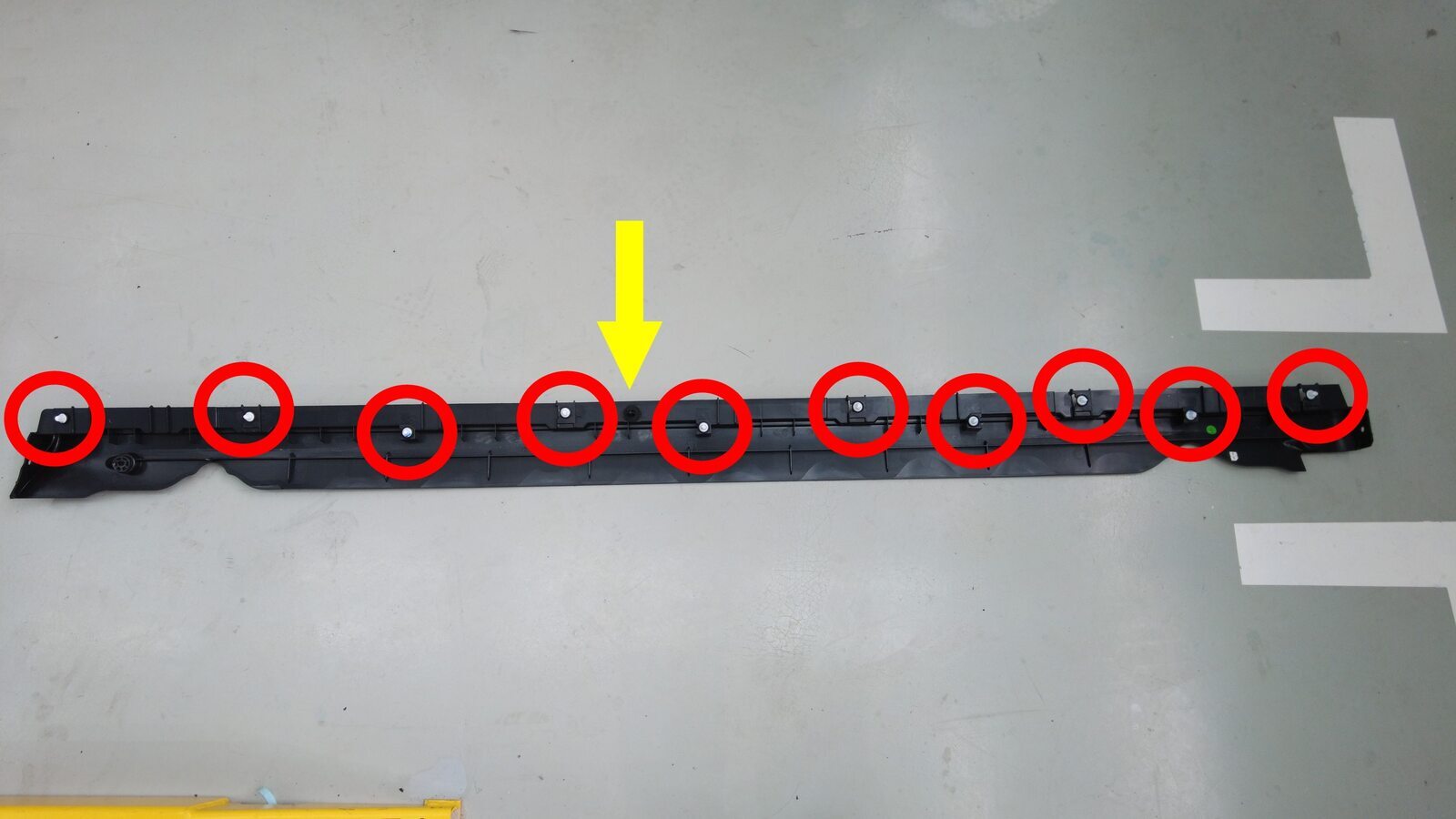

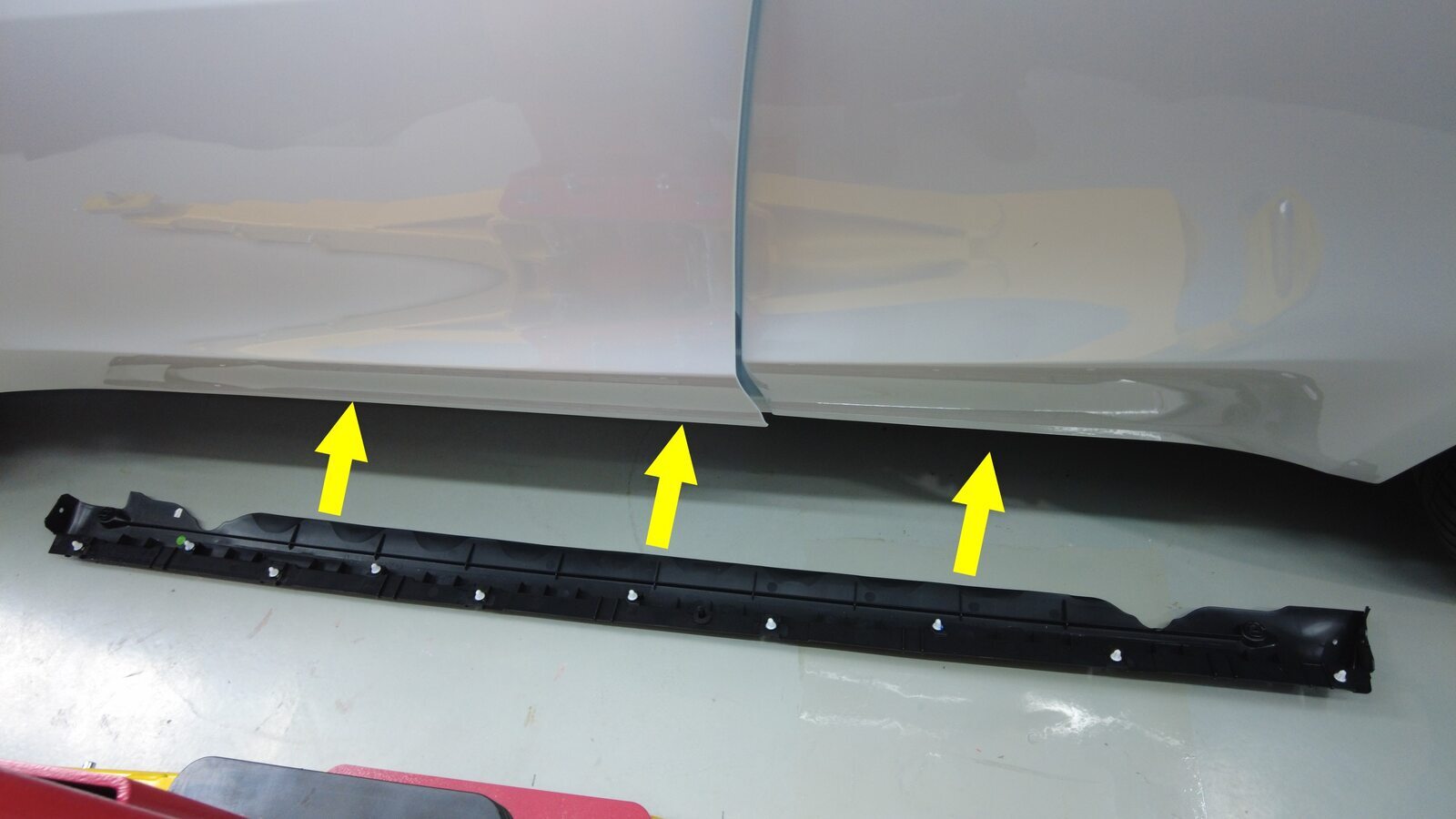

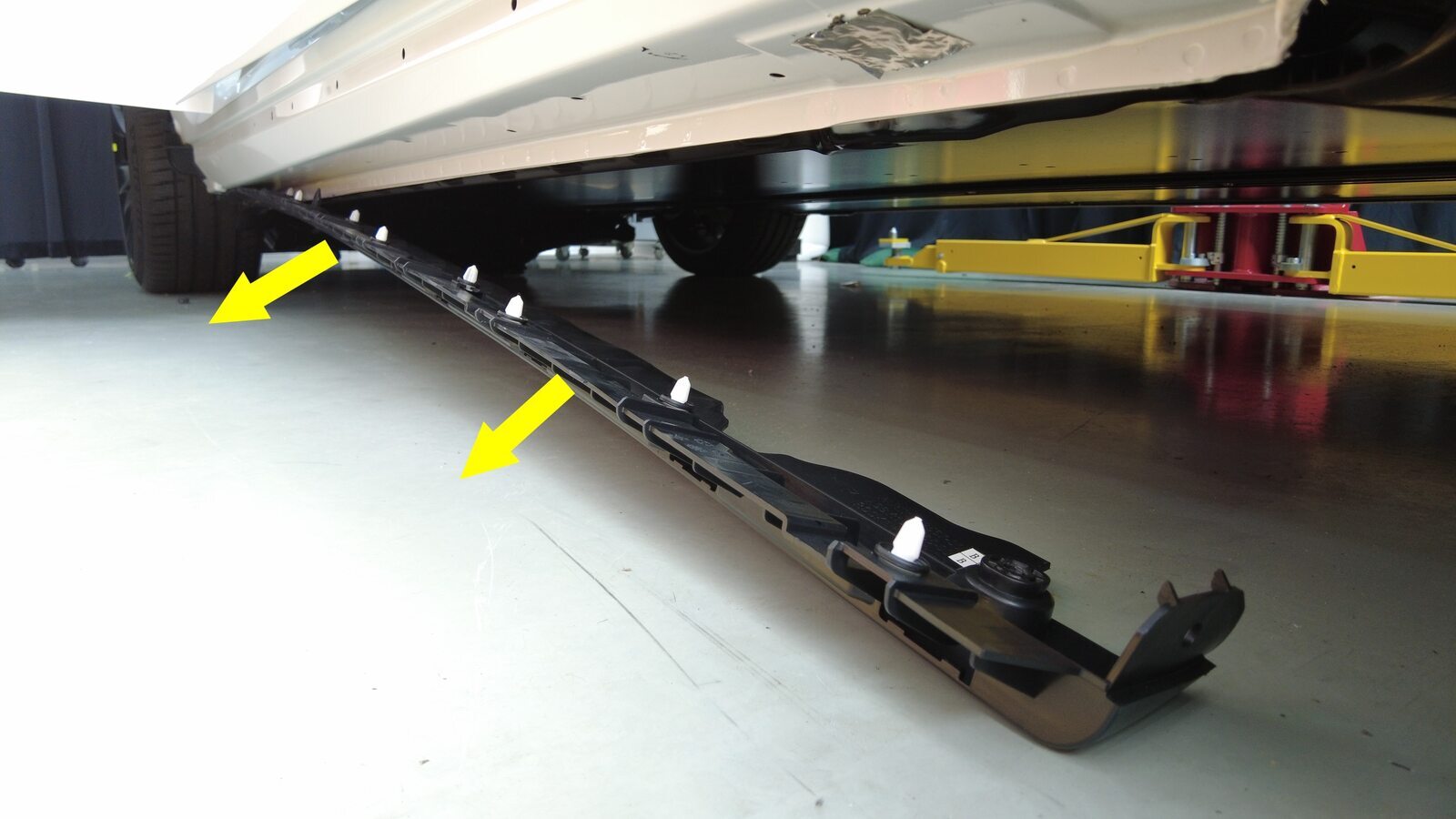

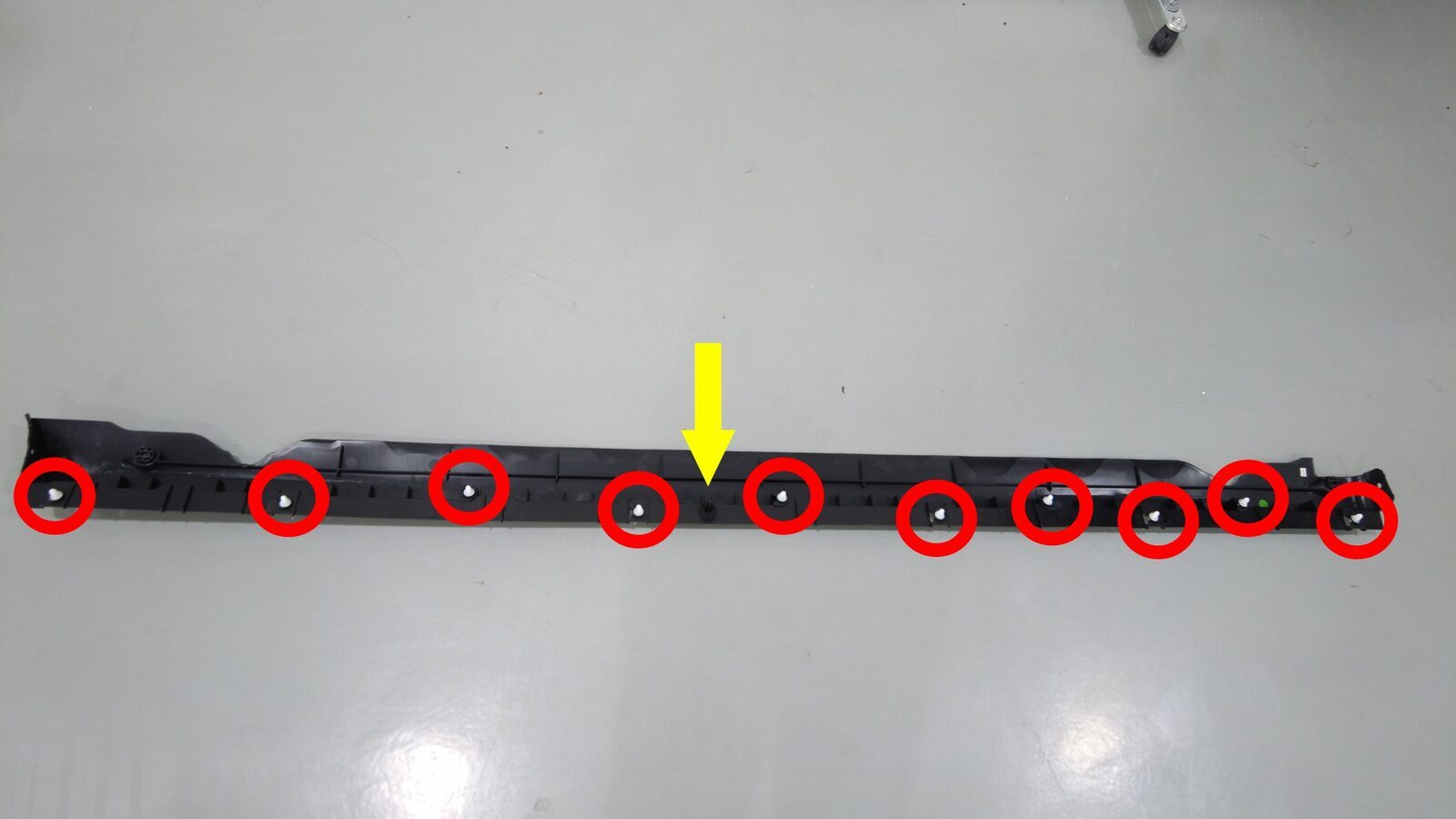

  4. 拆下左右门槛板饰板支架。请参阅 托架 - 门槛饰板 - 左侧 ((拆卸和更换))。

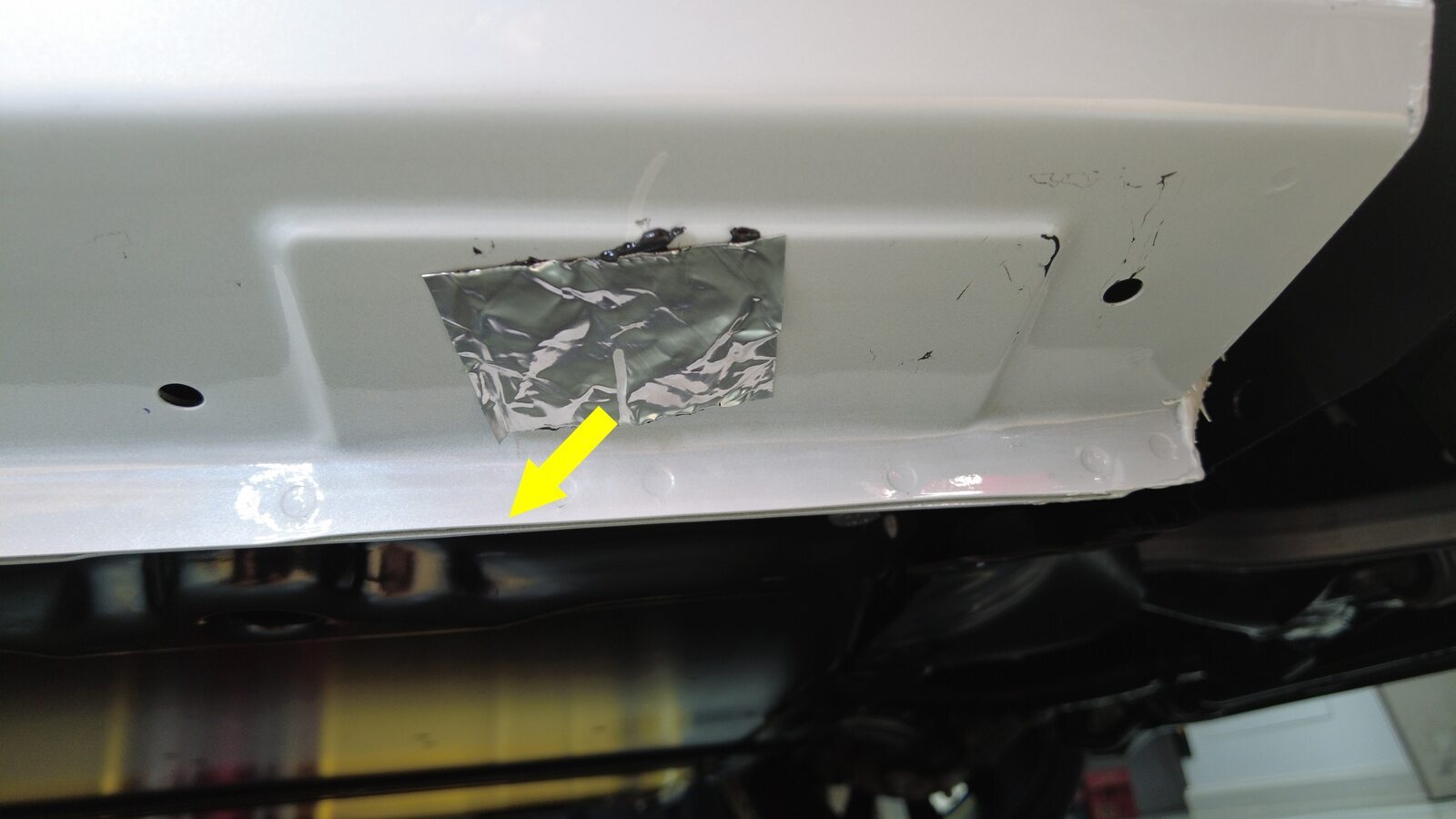

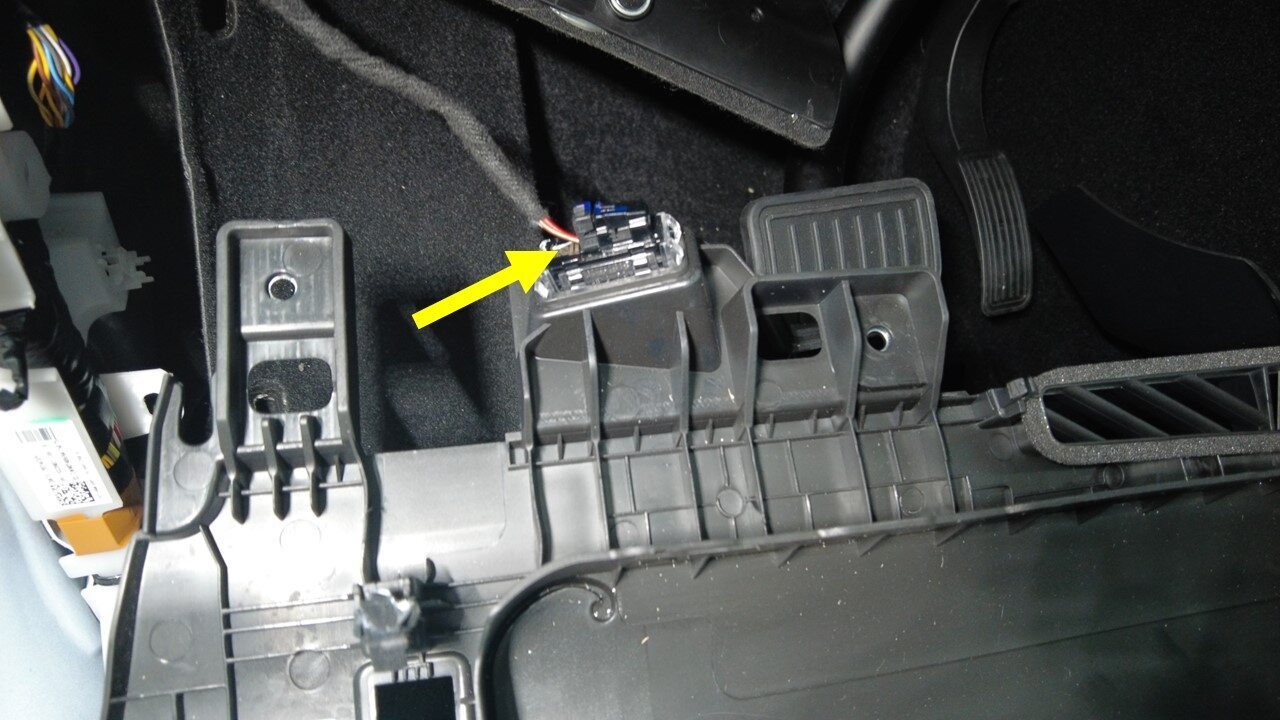

  5. 取下覆盖左侧门槛检修口的丁基粘贴片。

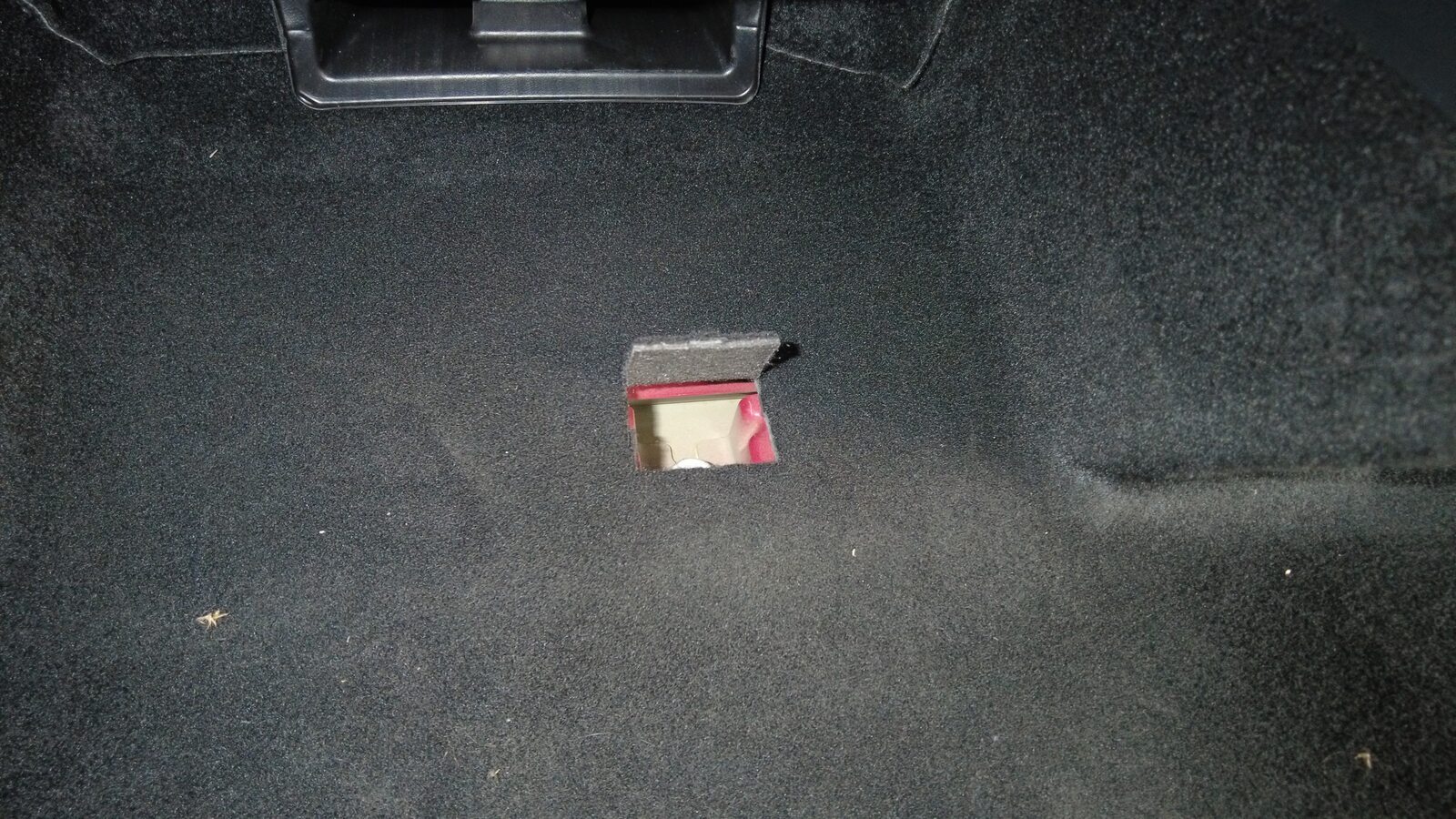

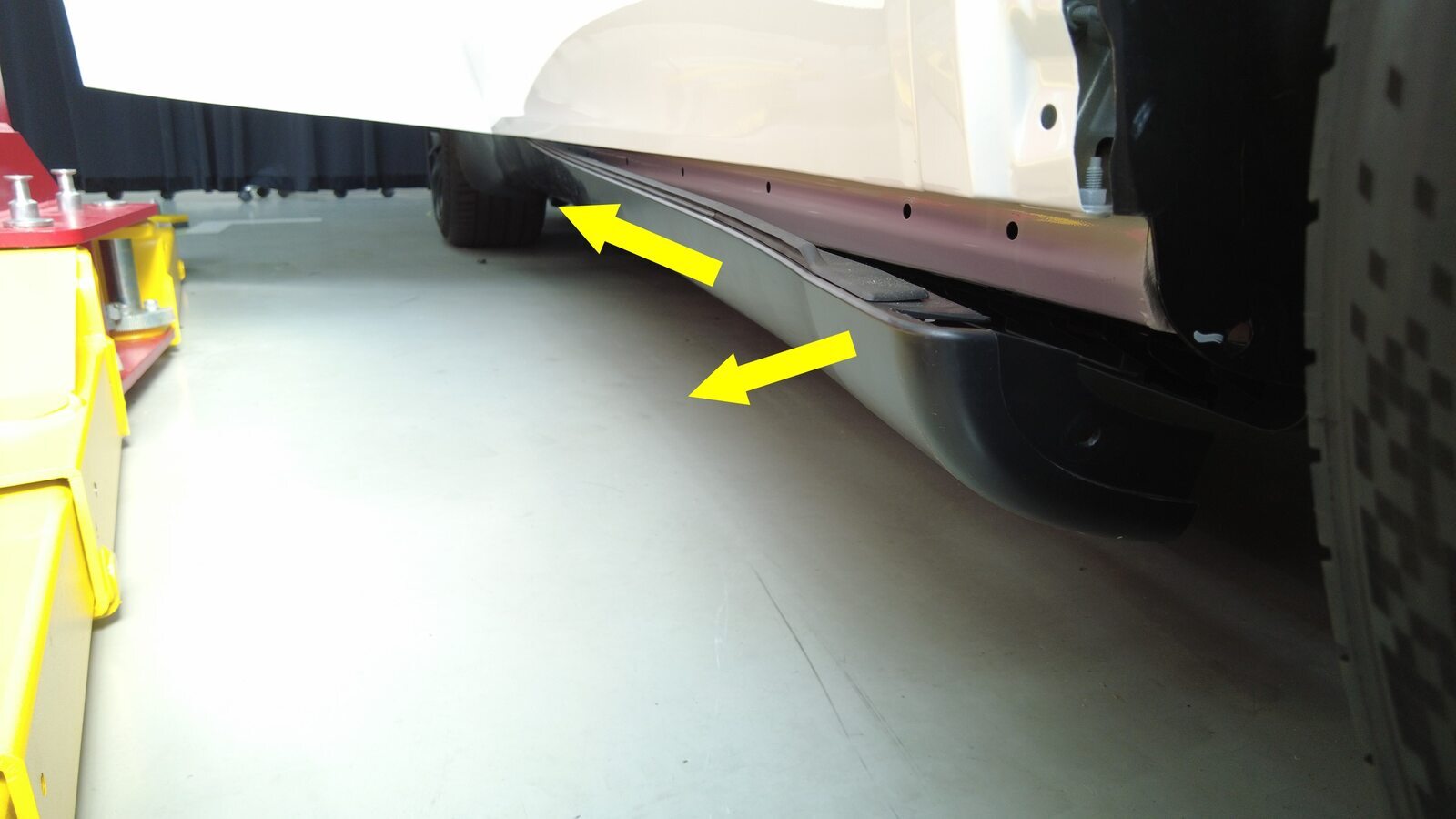

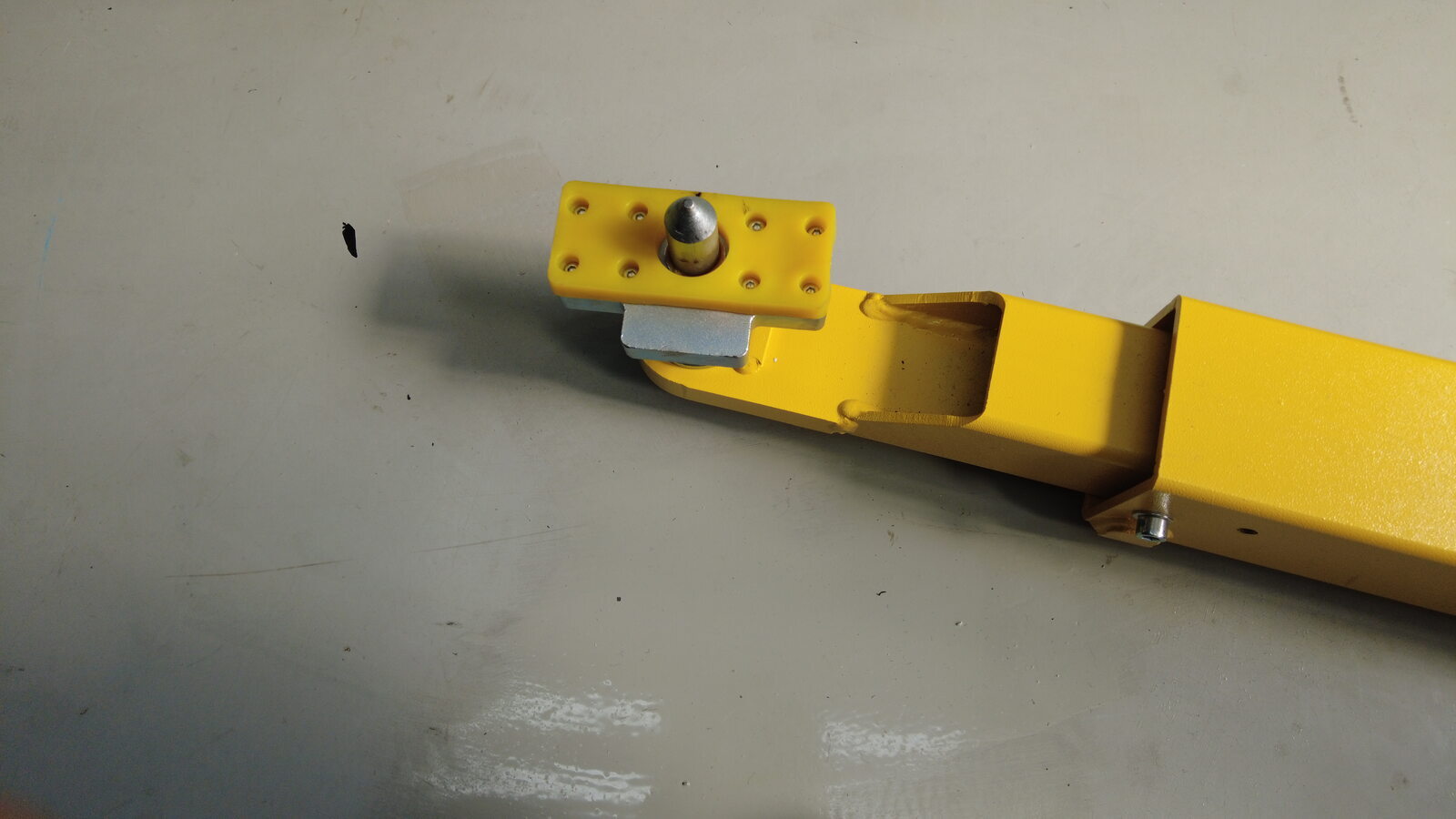

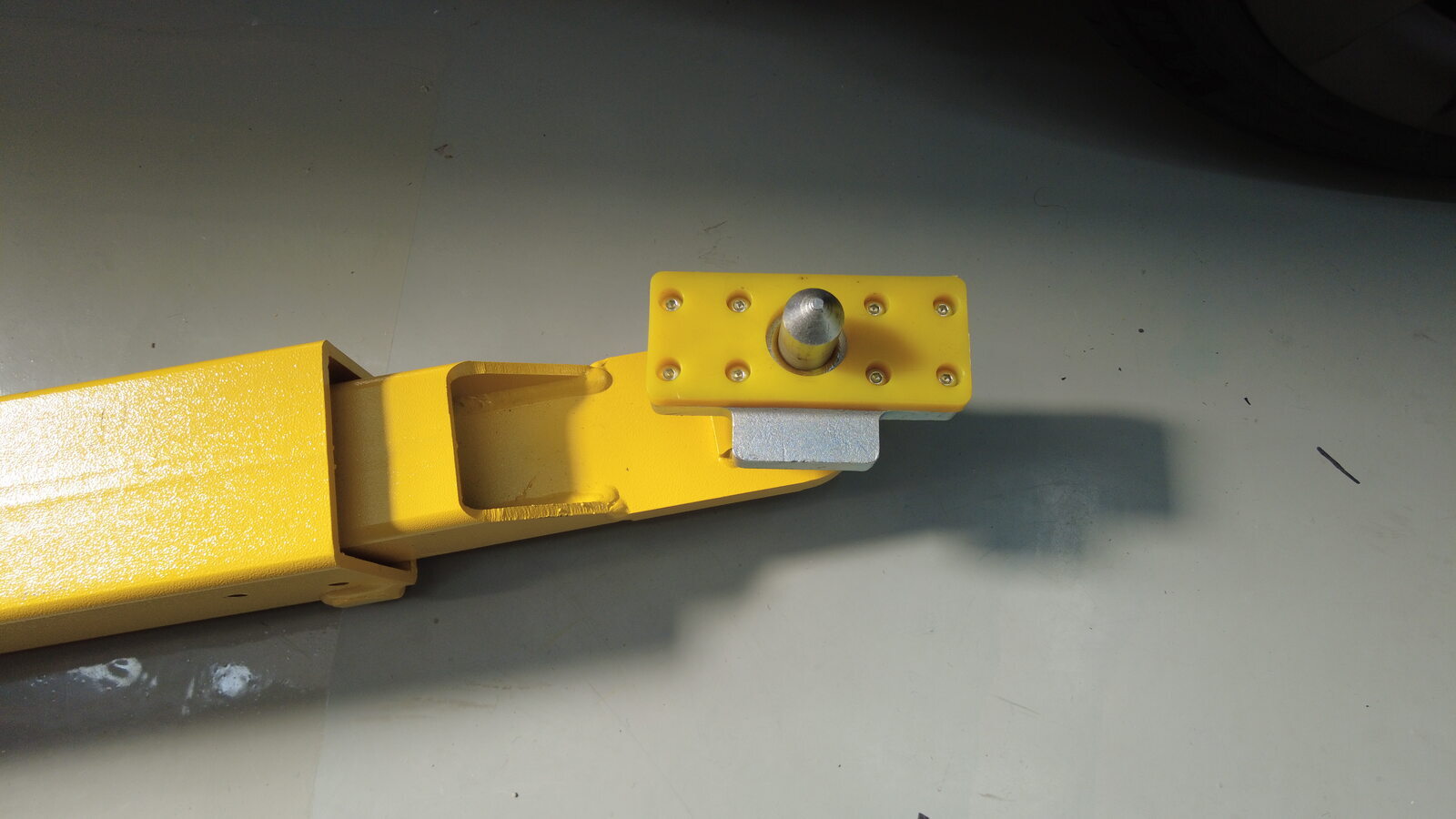

  6. 将举升机垫适配器安装到左侧举升机上。

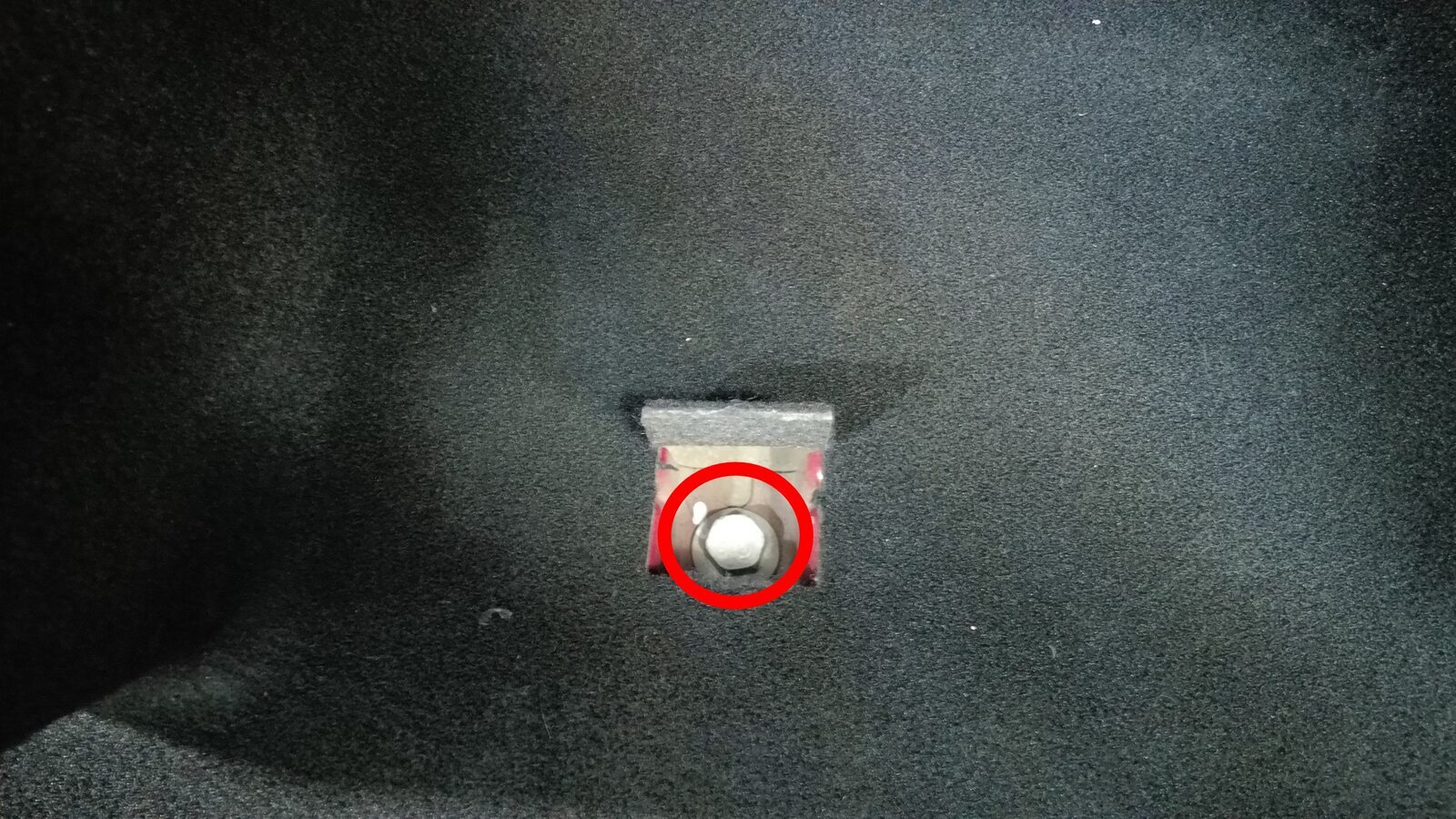

  7. 对车辆右侧重复第5步和第6步。
  8. 解锁网关。请参阅网关(解锁)。

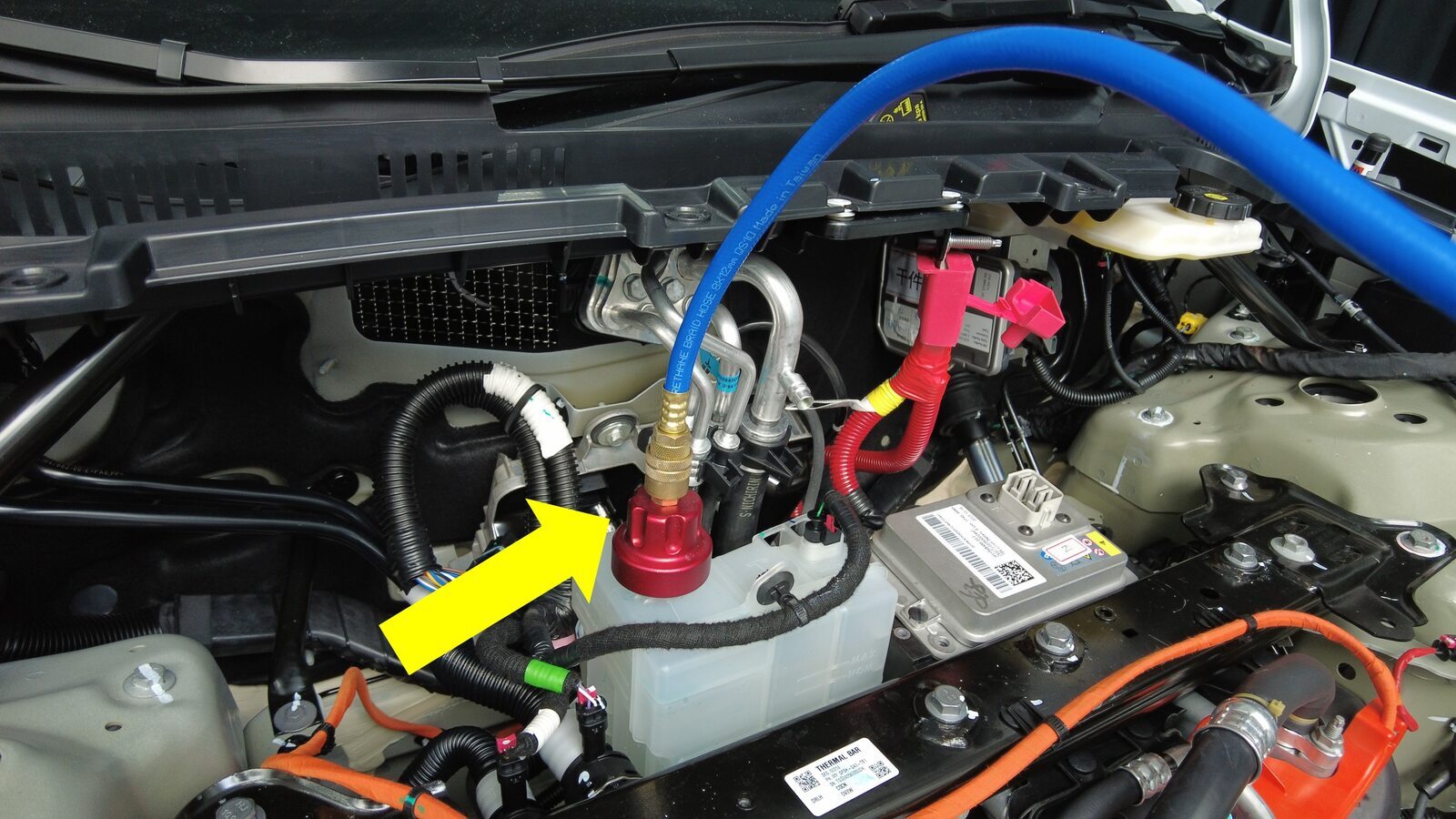

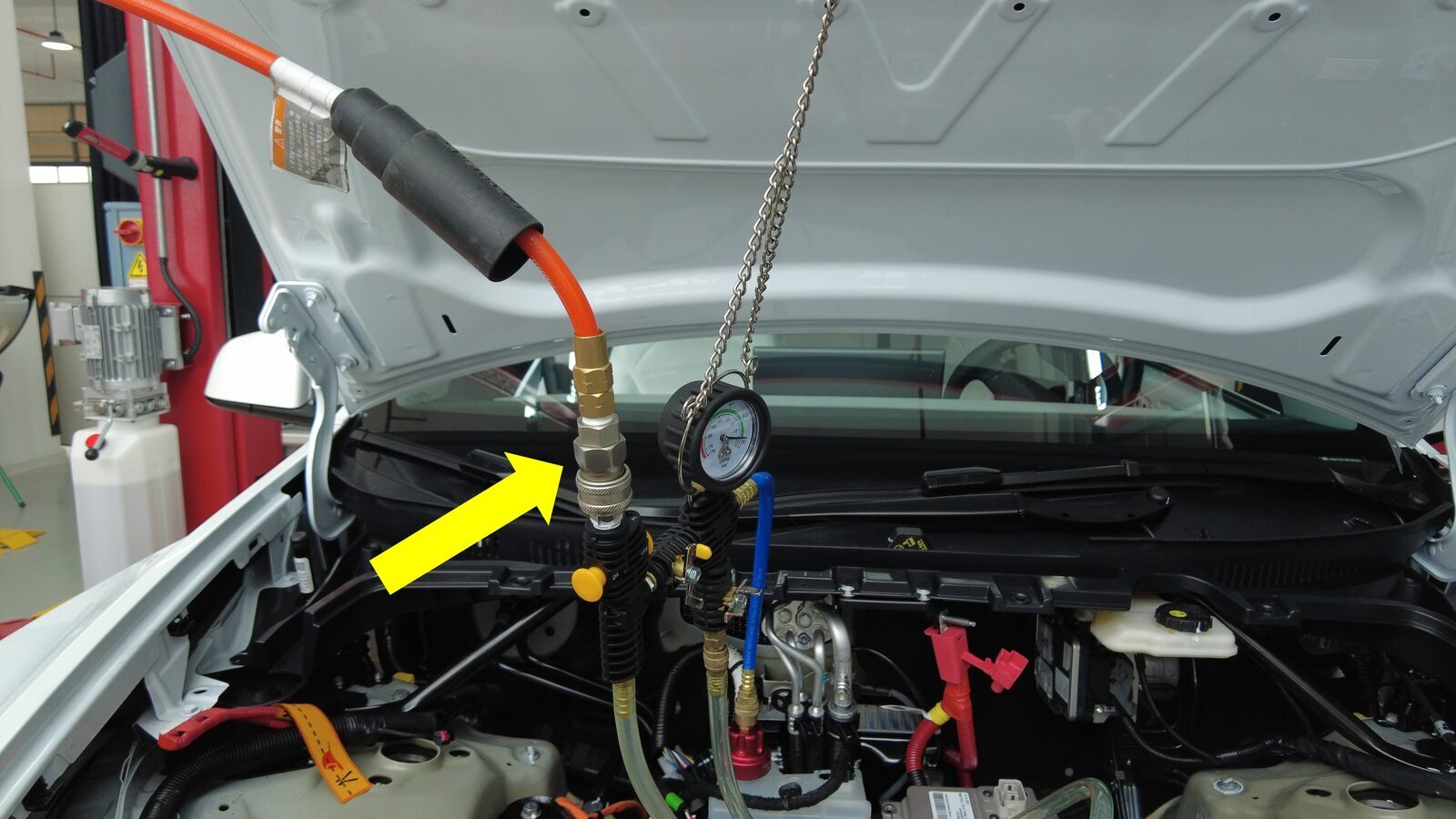

  9. 在触摸屏上,点击Thermal > Coolant System > Coolant Fill/Drain,点击Run,然后等待例行程序完成。
    注
    温度系统加注排放例行程序的时间限制为 5 个小时。如果运行时间超过 5 小时,则必须重新执行此例行程序。

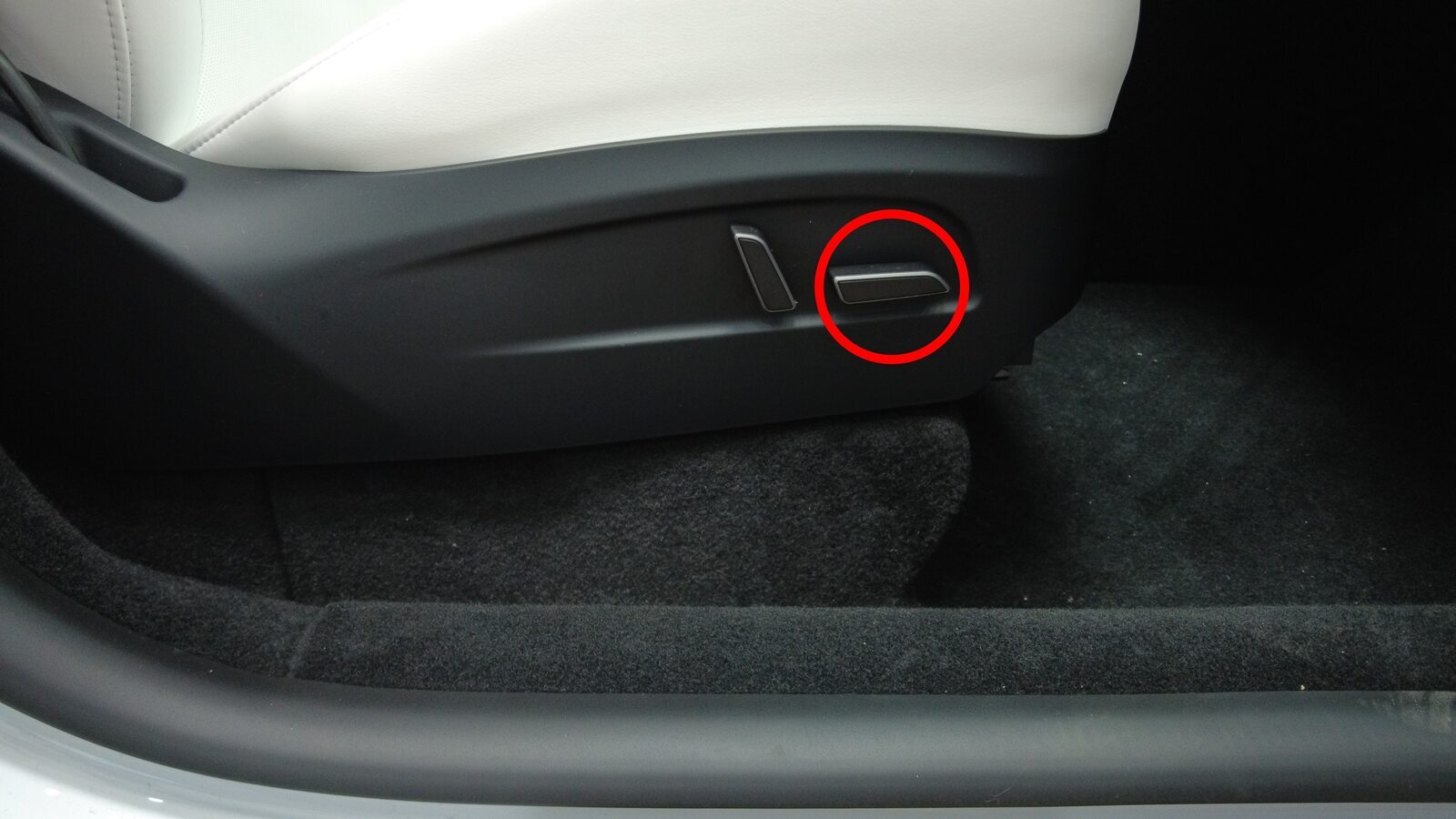

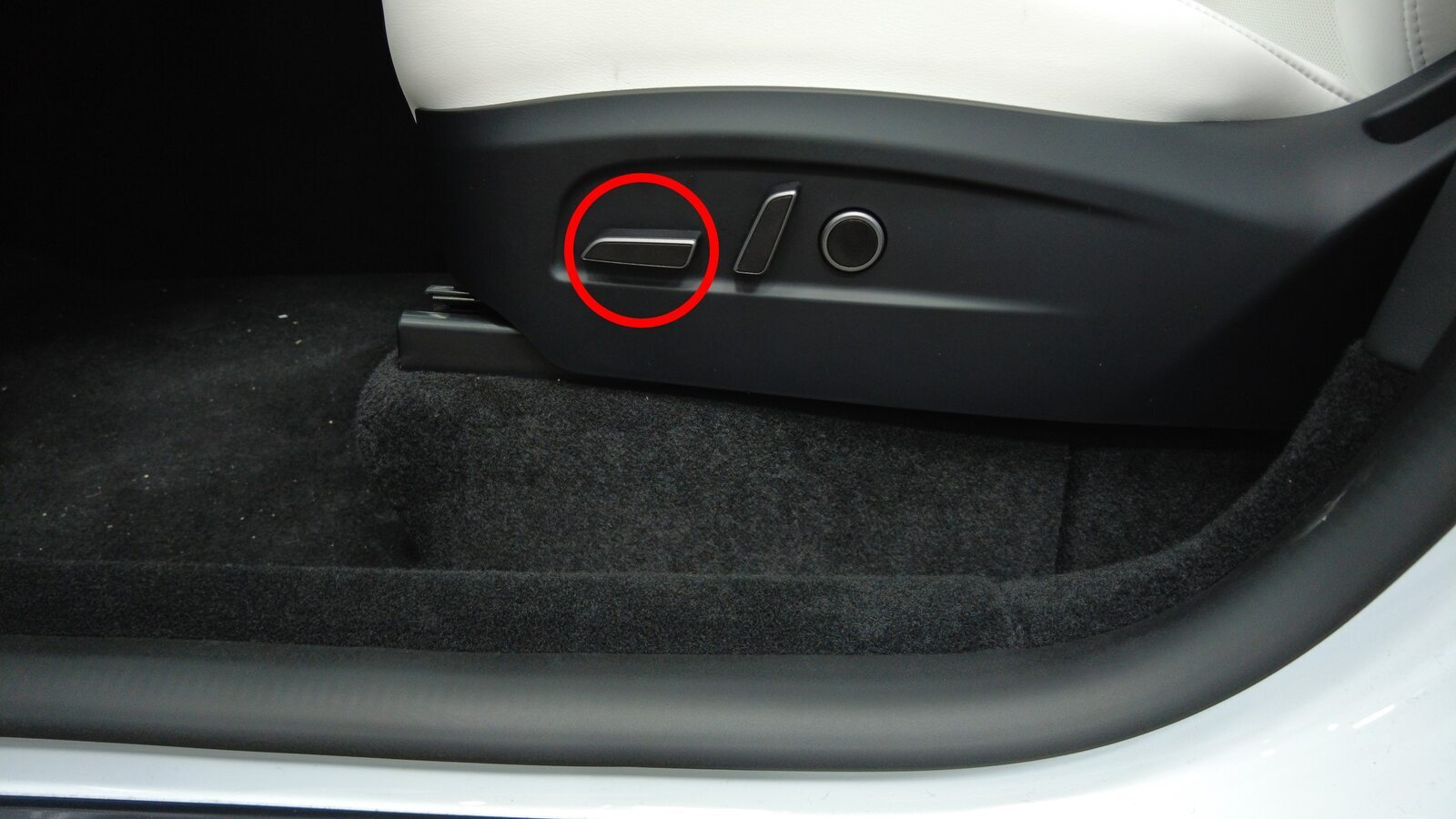

  10. 将前排两个座椅前移。
    注
    按需调节座椅靠背,避免触碰顶篷

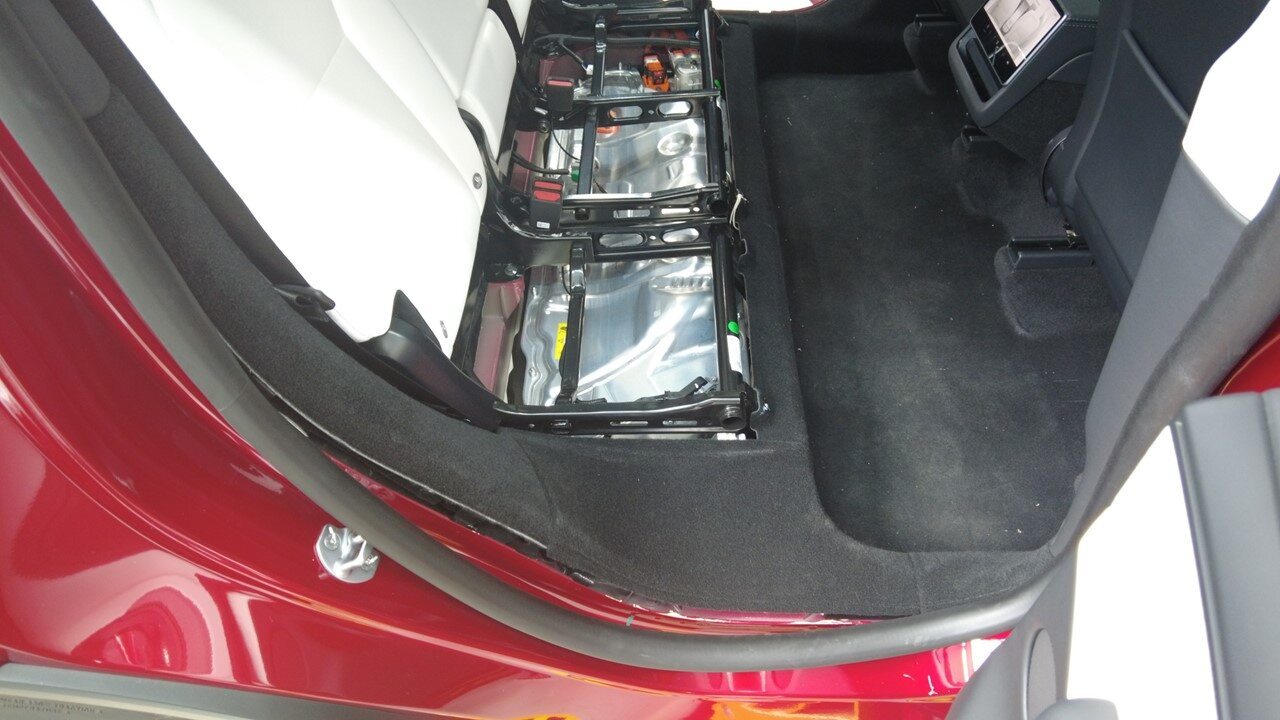

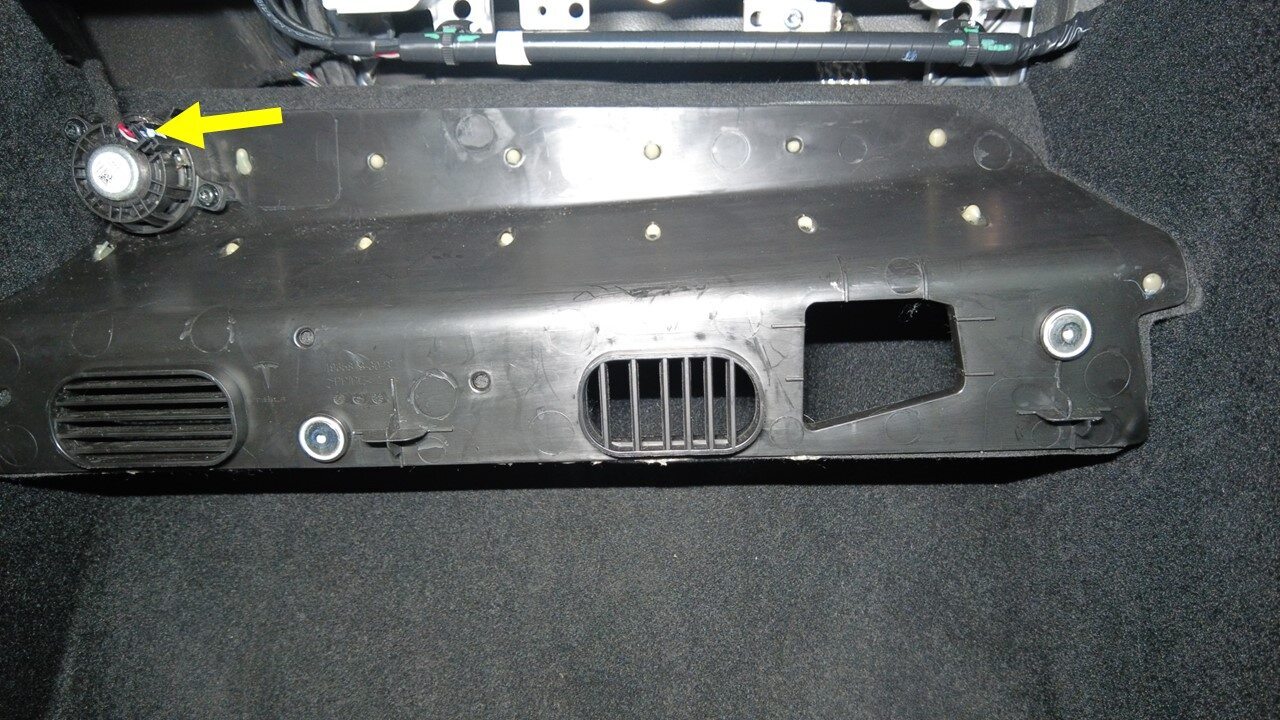

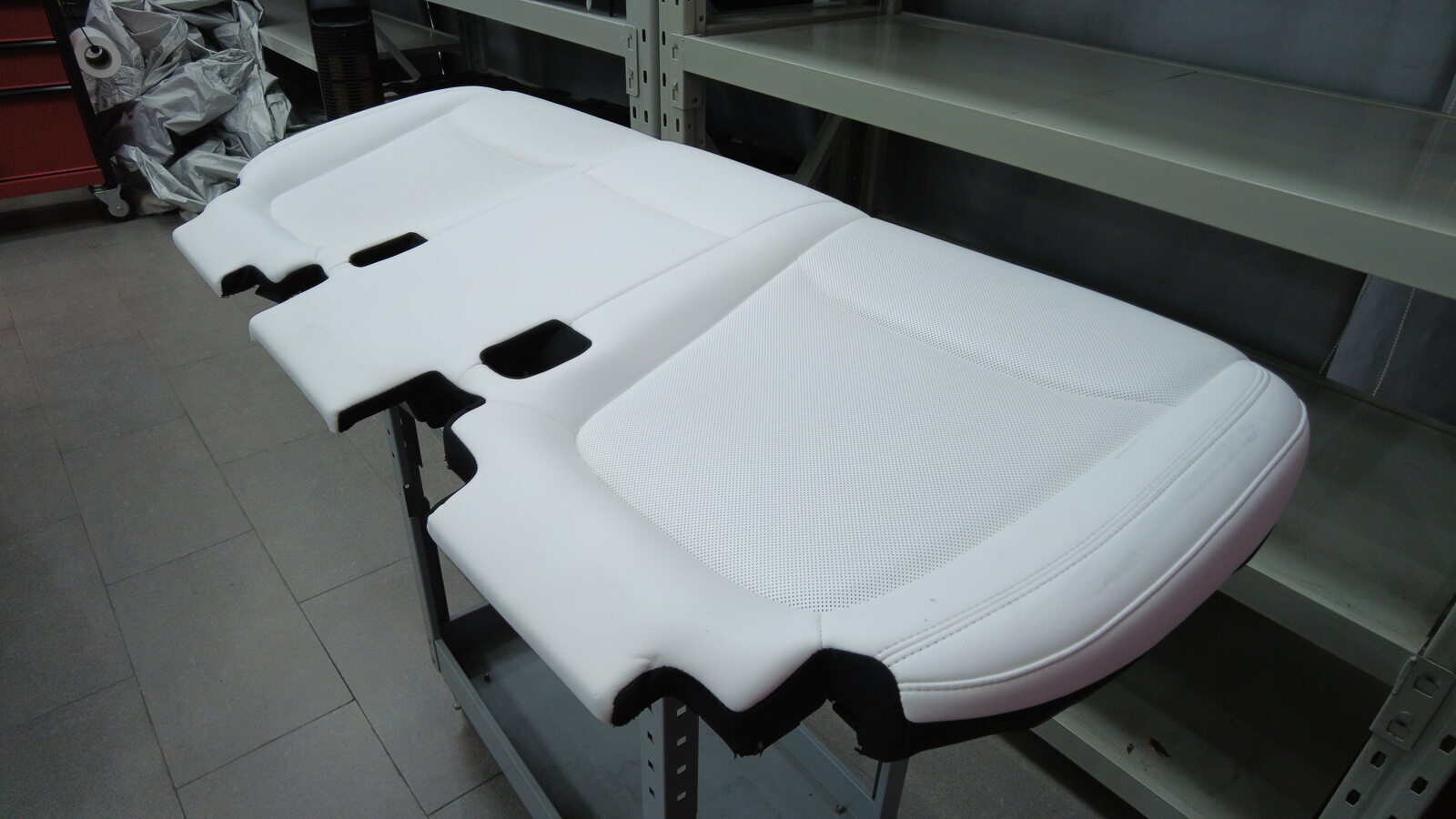

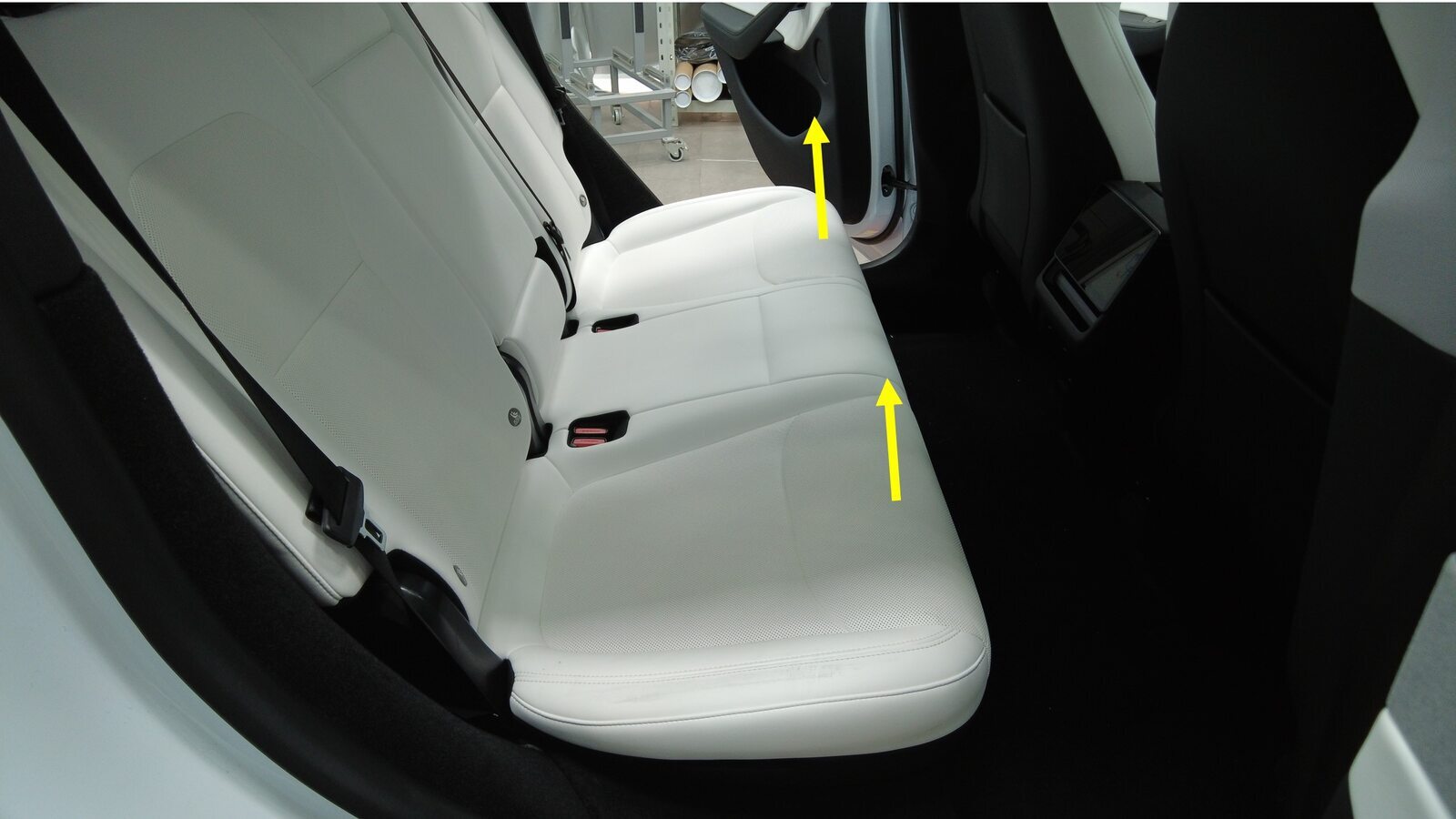

  11. 拆下第二排座椅座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。

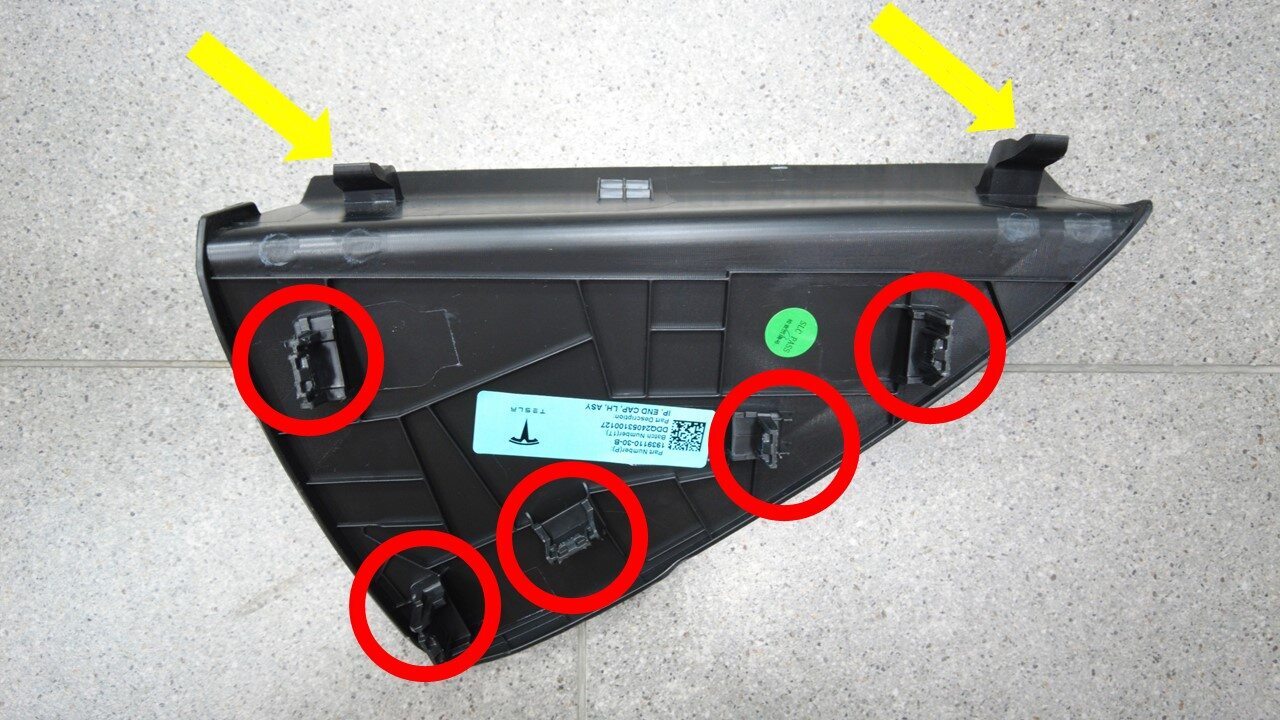

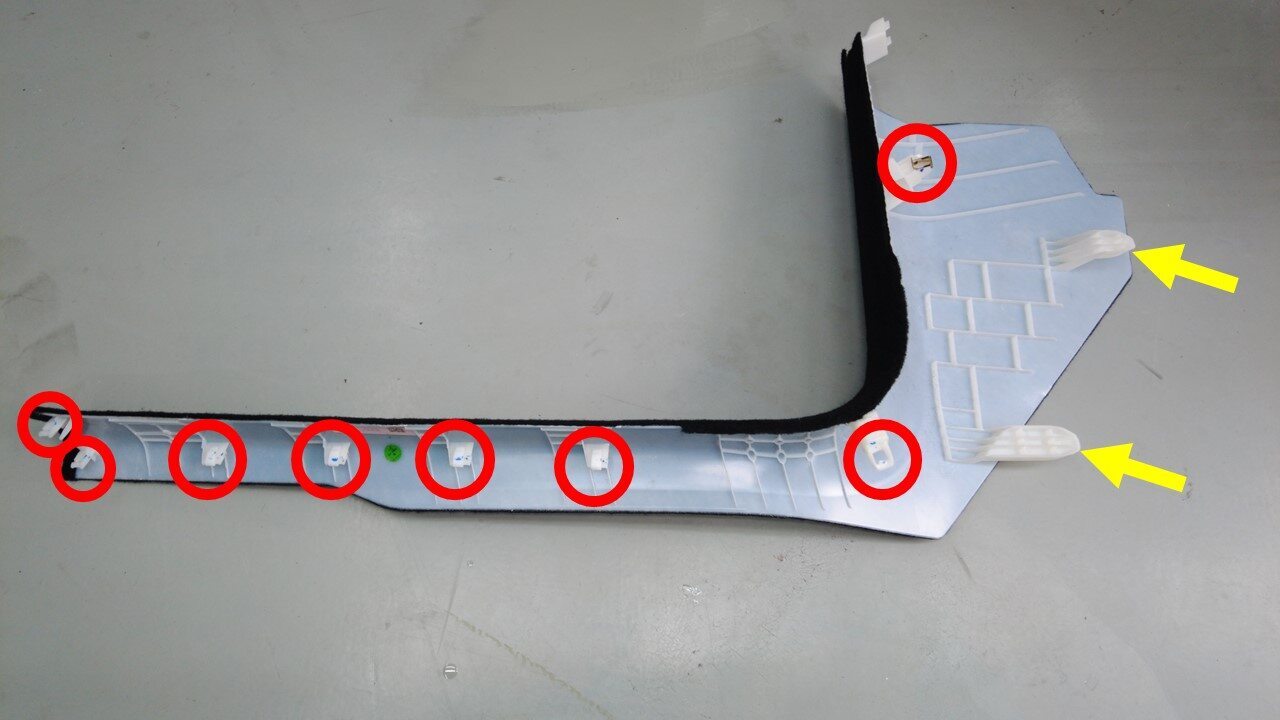

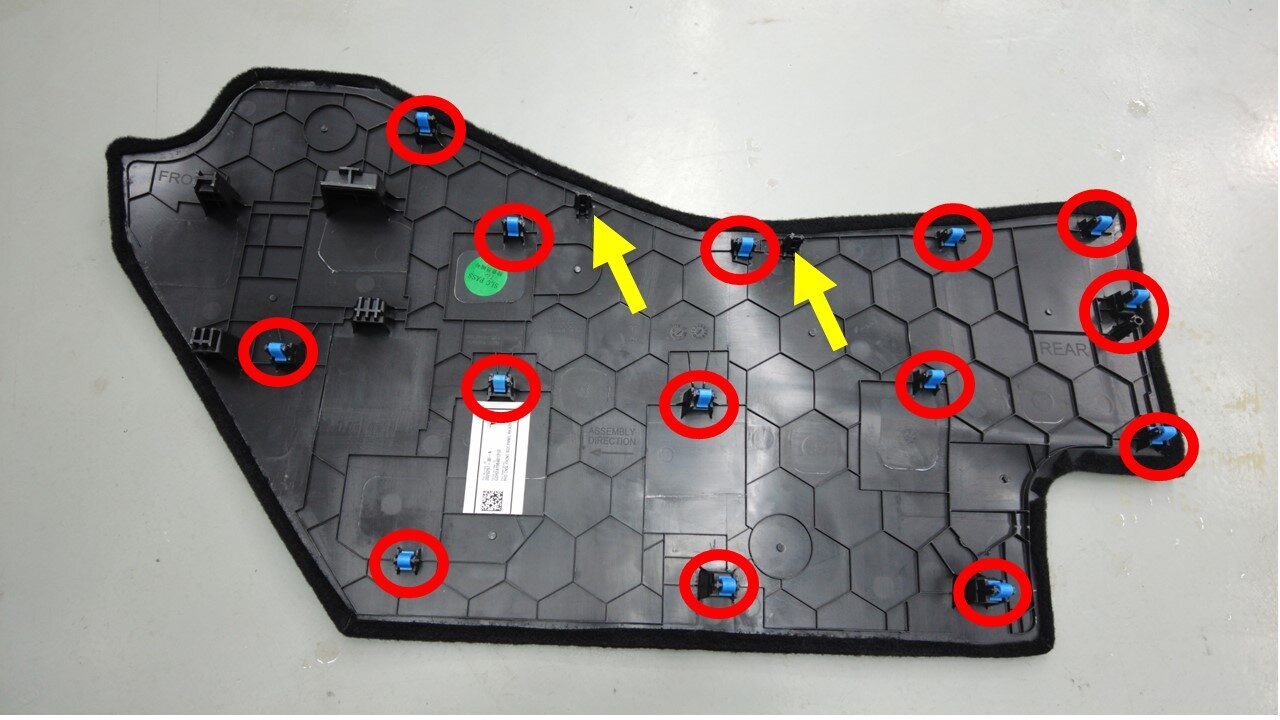

  12. 拆下 C 柱左侧和右侧下部饰板。请参阅 饰板 - 下 - C 柱 - 左侧(5座) ((拆卸和更换))。

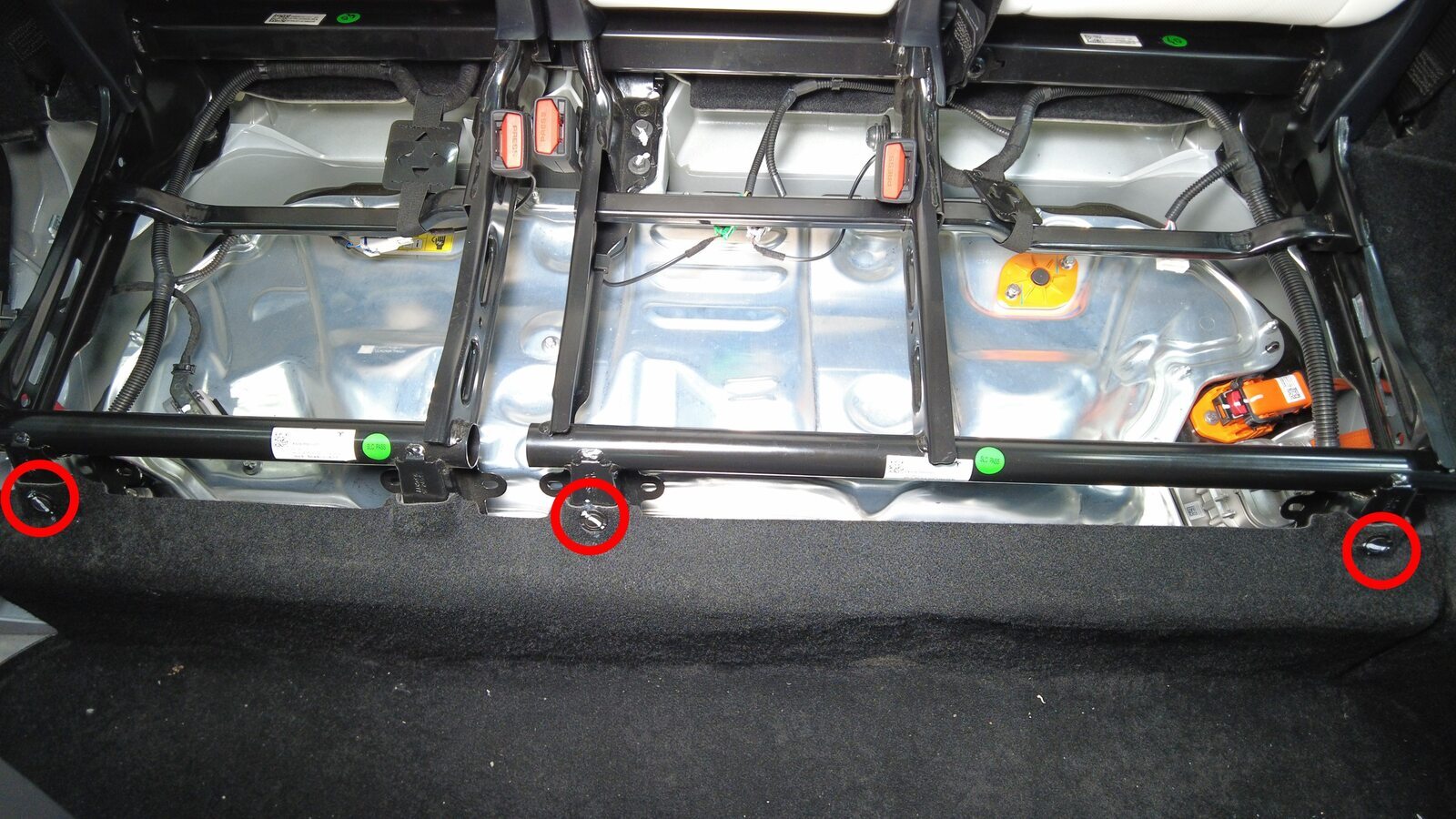

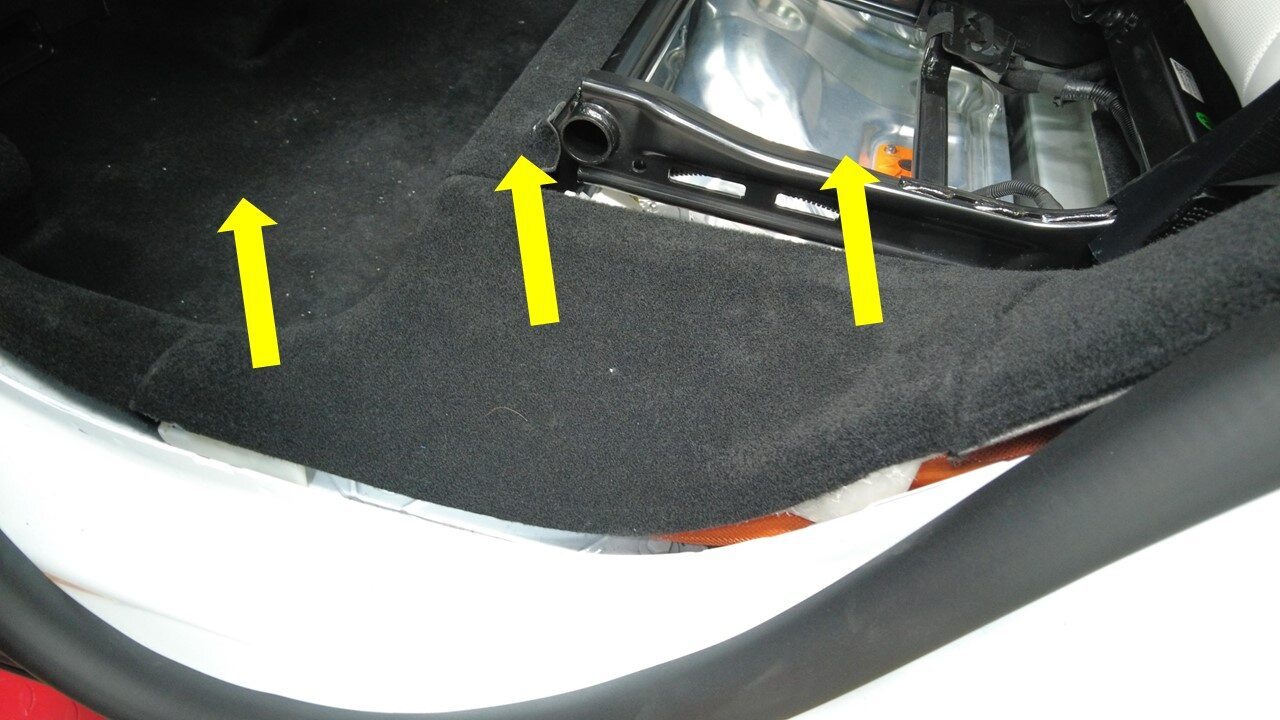

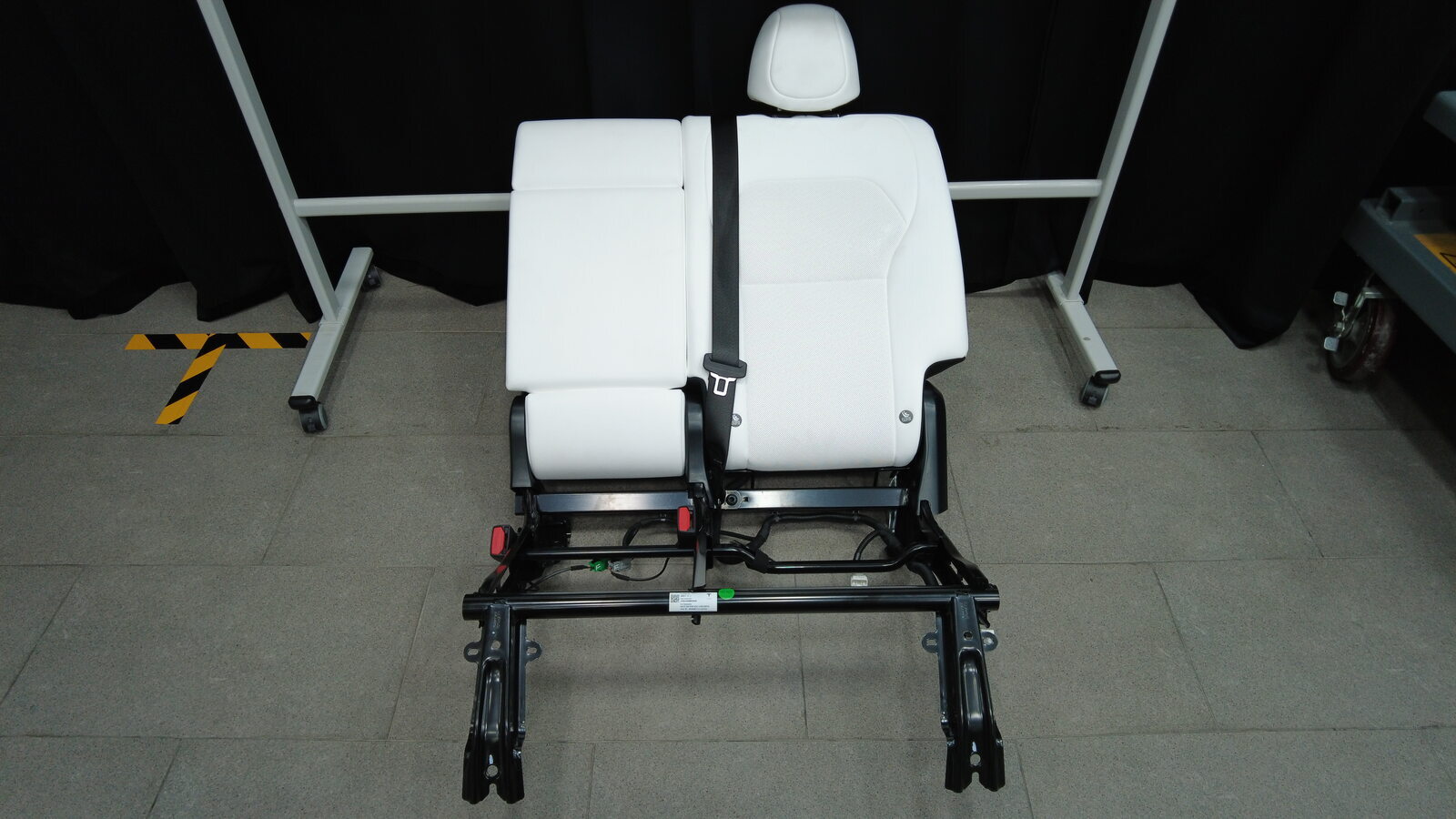

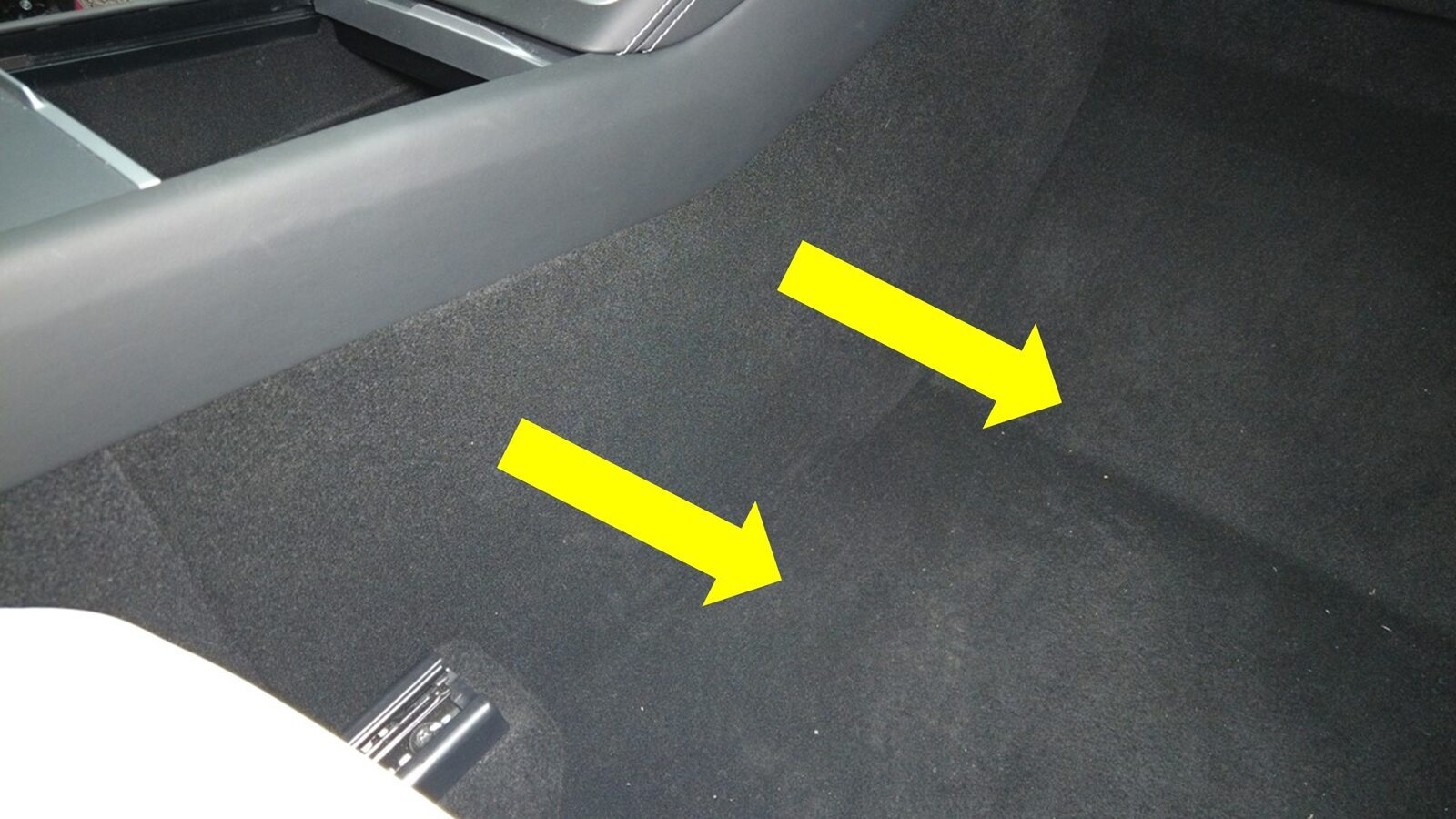

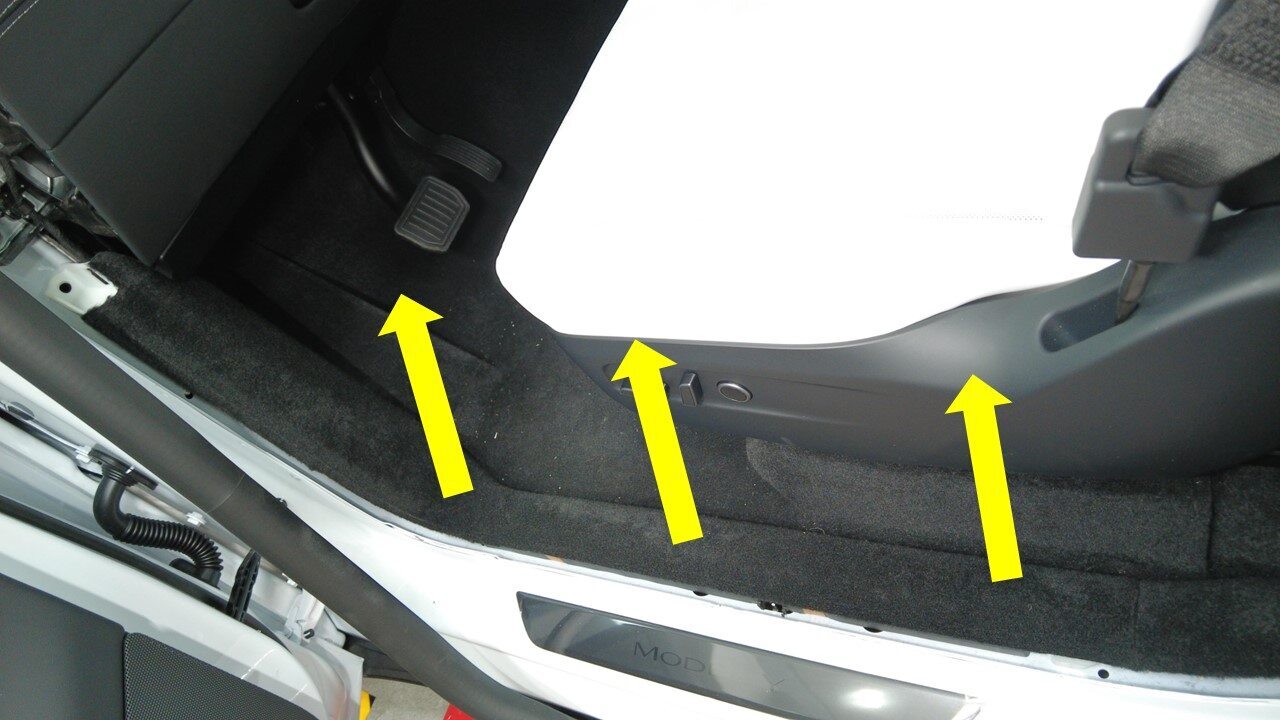

  13. 将第二排 60 百分比座椅总成从车辆上拆下。请参阅 座椅 - 第二排 - 左侧(5 座) ((拆卸和安装))。

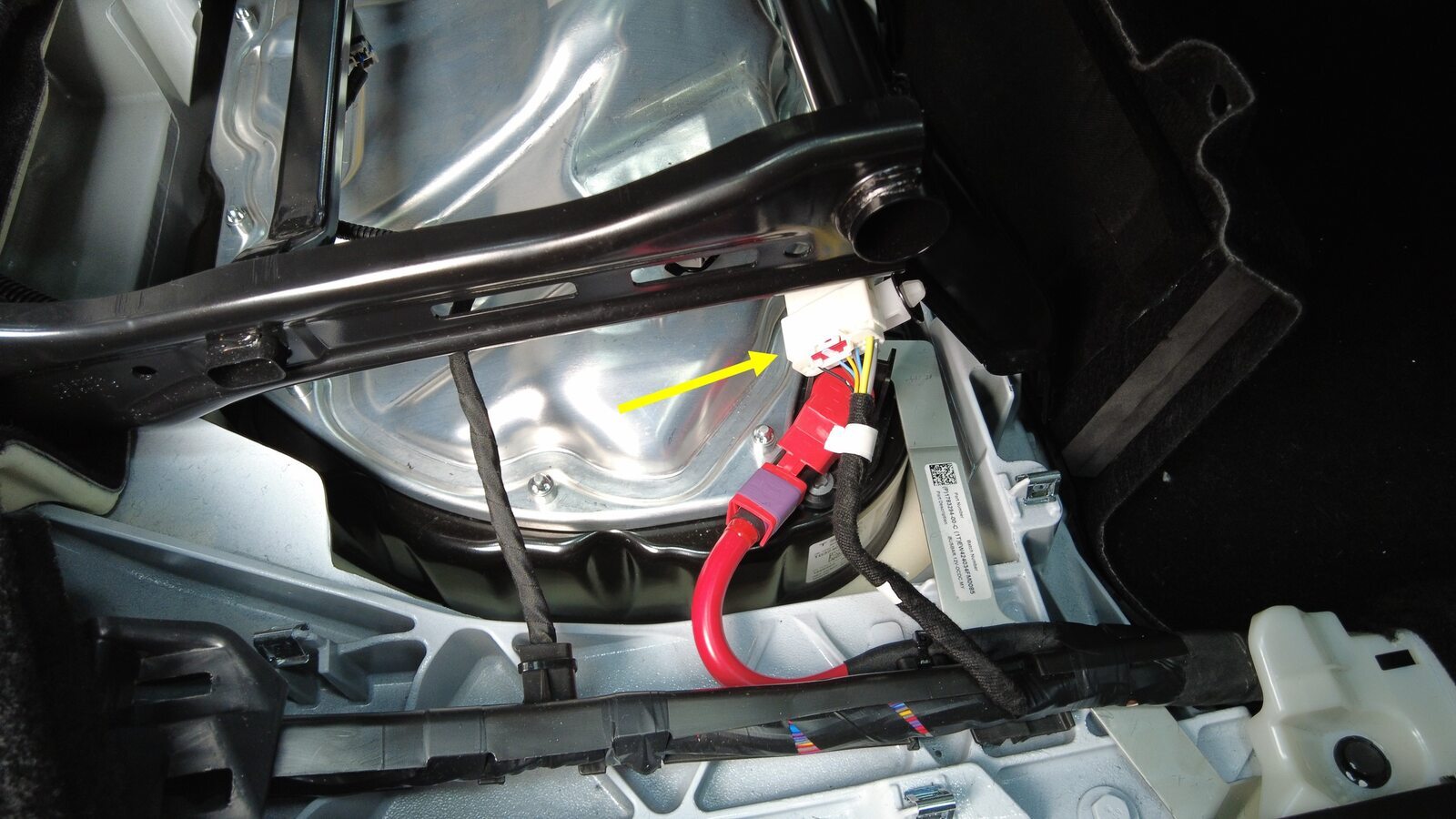

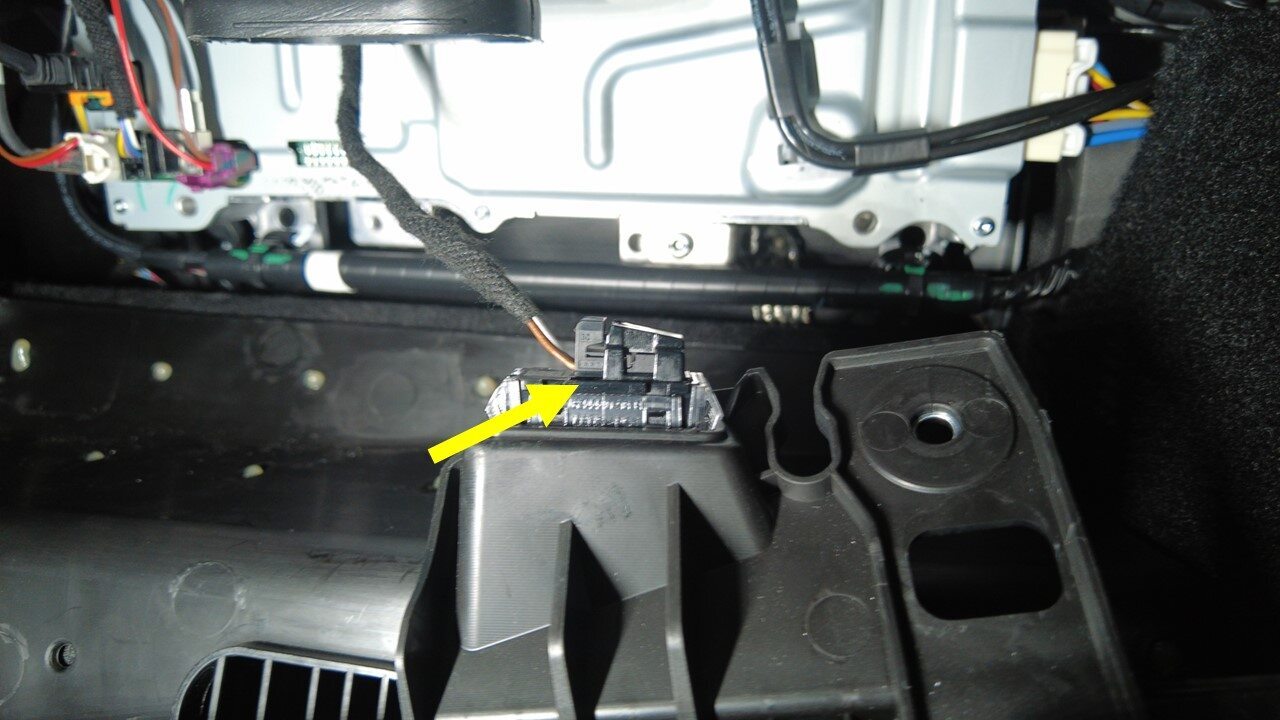

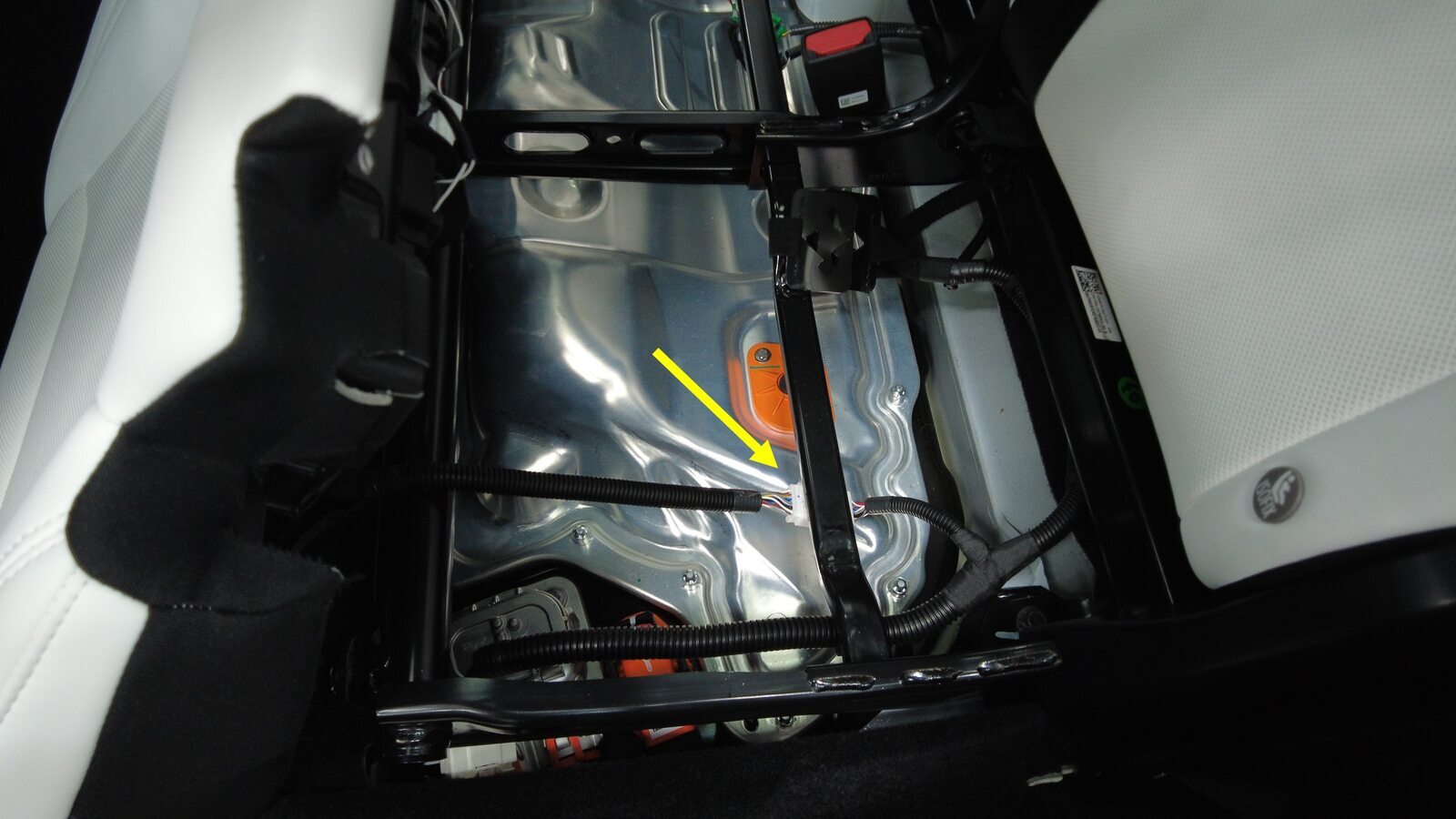

  14. 松开锁片并断开第二排 40 百分比座椅连接器。

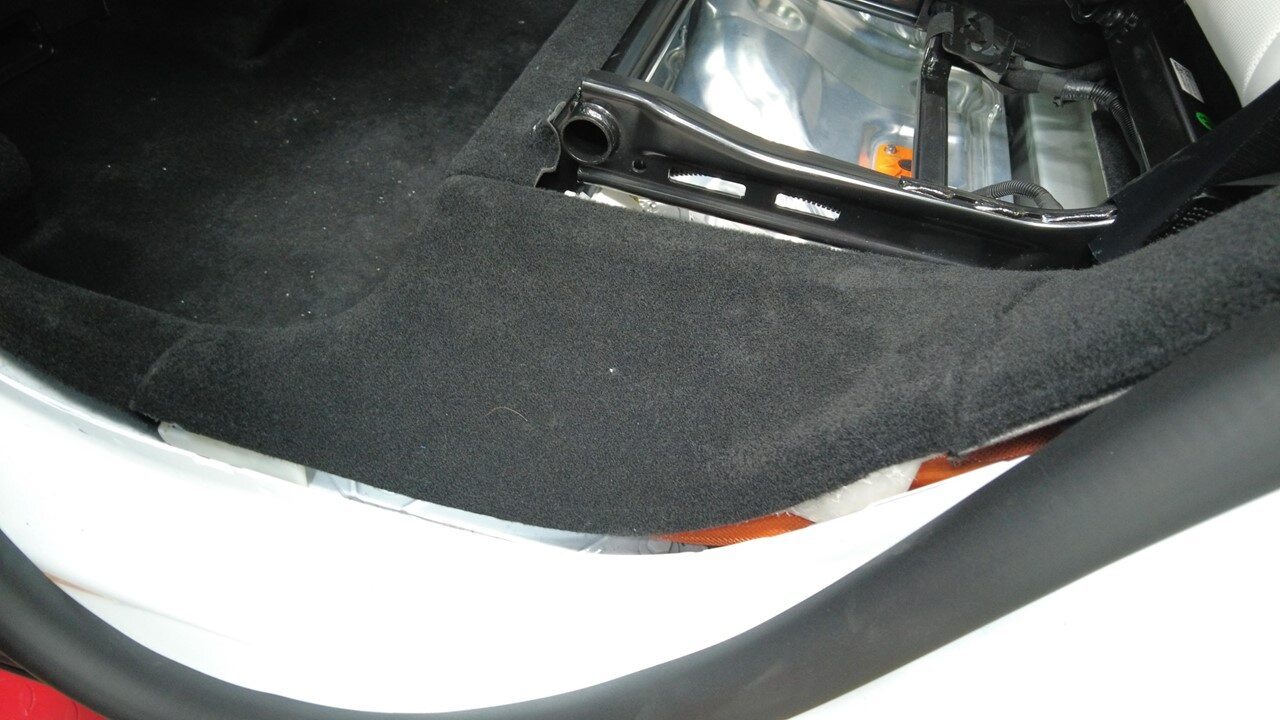

  15. 分离左前座椅下方的地毯穿孔,以便接触高压电池内部左侧中间螺栓
    注
    位于左前座椅后部下方;必要时可进行扩孔

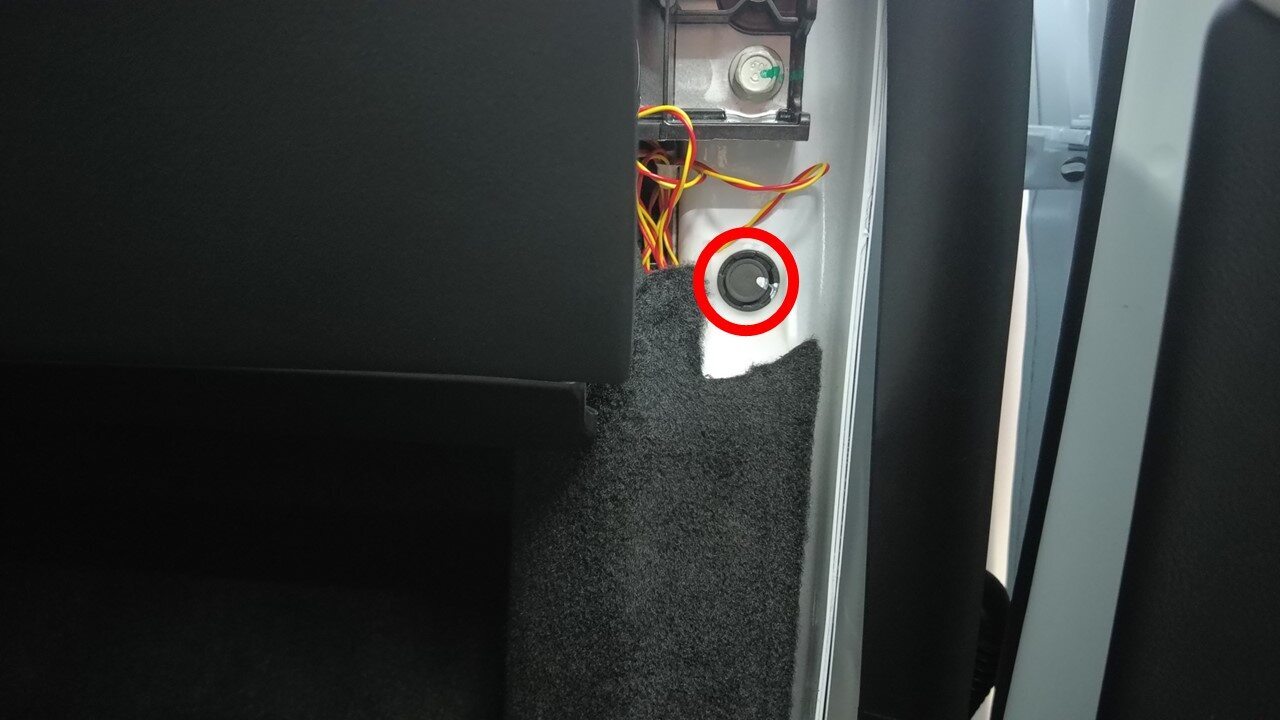

  16. 拆下高压电池内部左侧中间螺栓
    注
    1 个螺栓,16 毫米,66 Nm
  17. 分离右前座椅下方的地毯穿孔,以便接触高压电池内部右侧中间螺栓
    注
    位于右前座椅后部下方;必要时可进行扩孔
  18. 拆下高压电池内部右侧中间螺栓
    注
    1 个螺栓,16 毫米,66 Nm

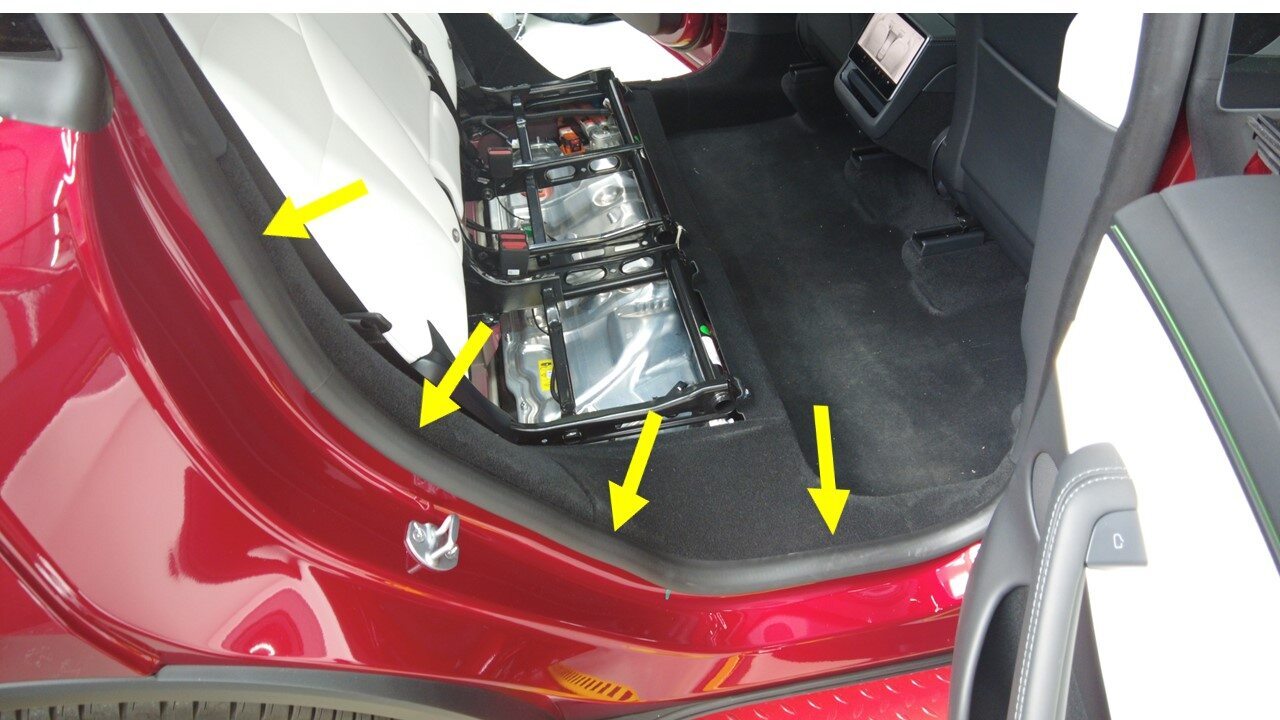

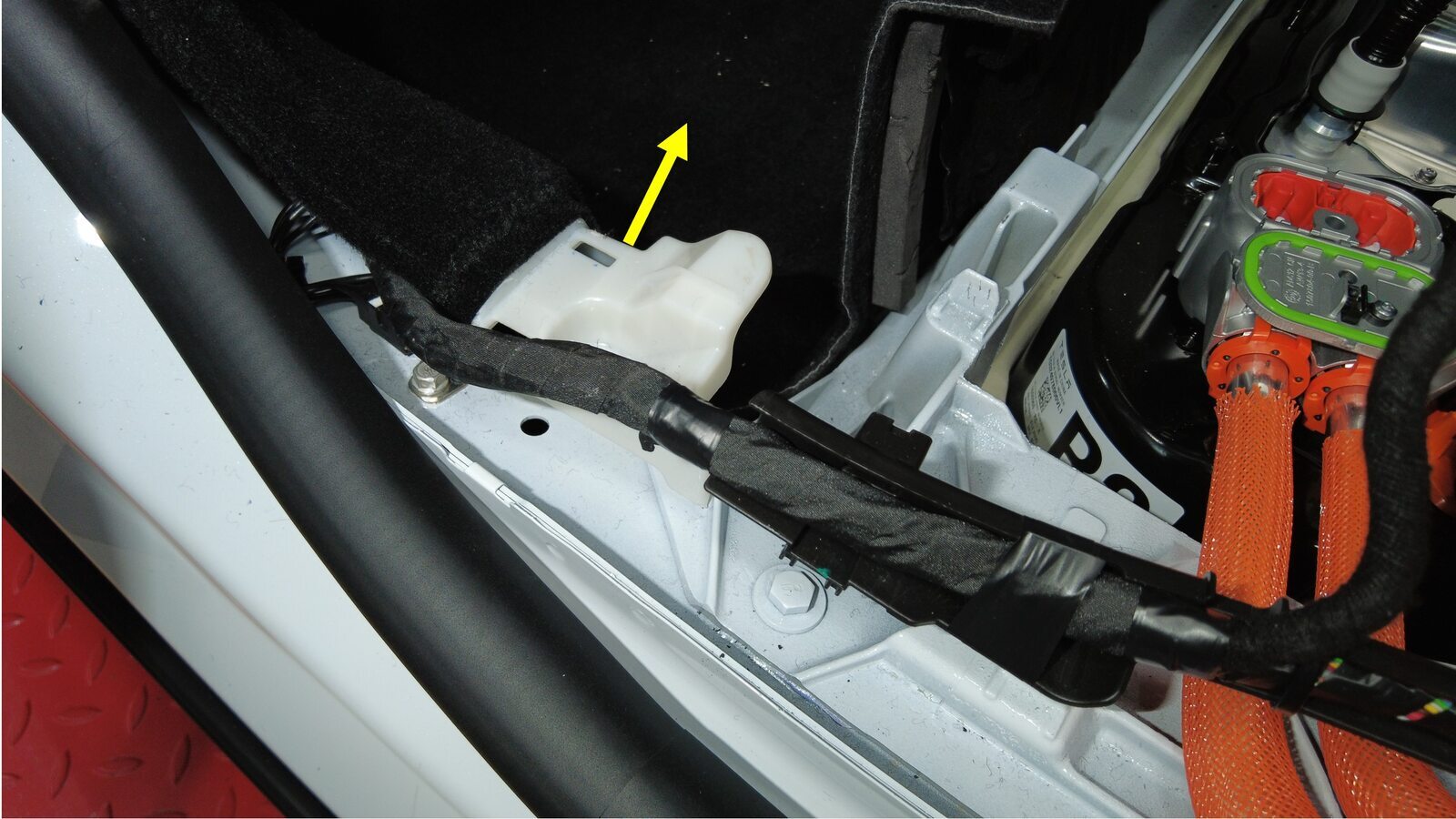

  19. 将气囊放置在驾驶室后部地毯下方,以便抬起并接触高压电池内部后侧螺栓

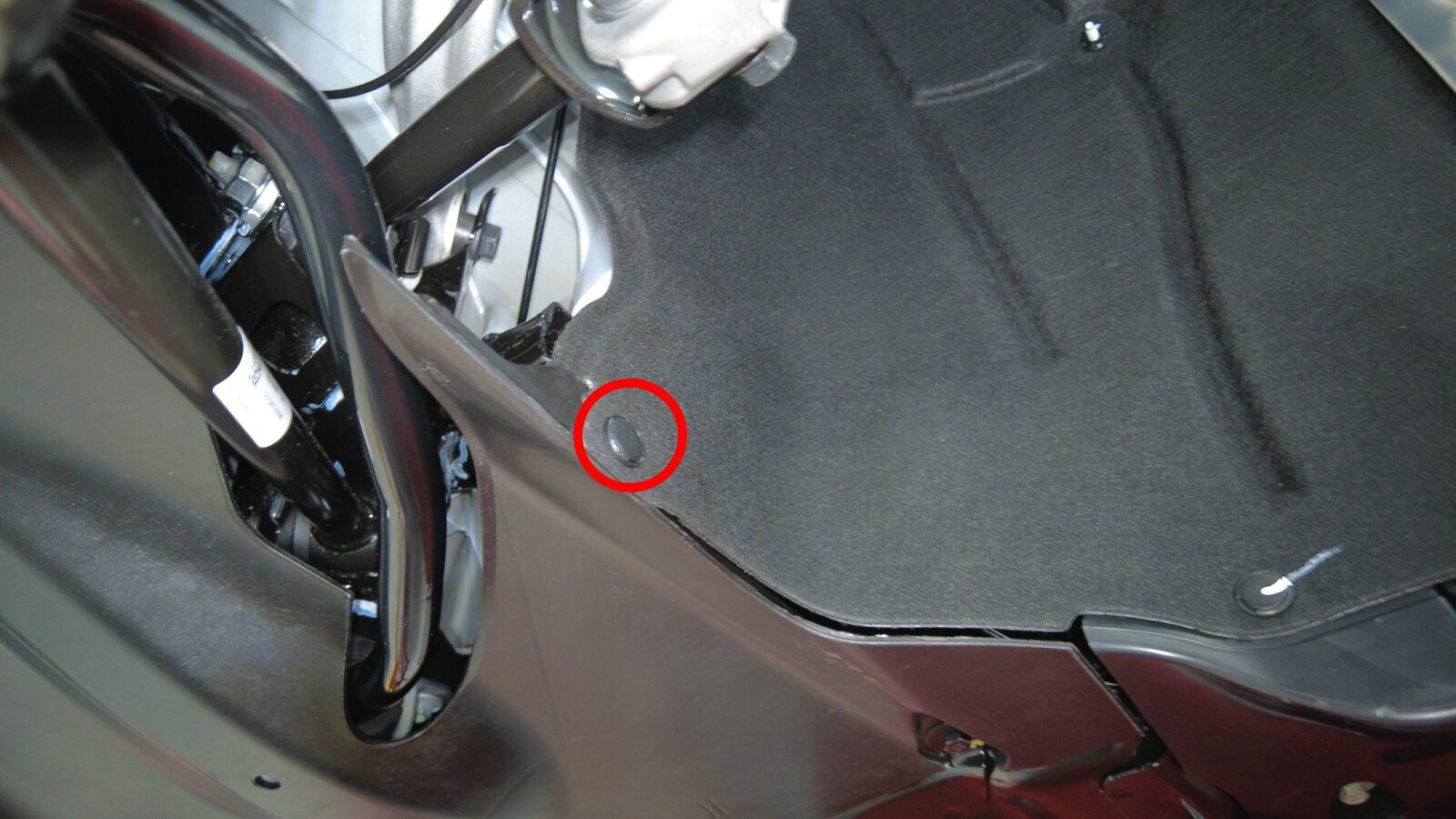

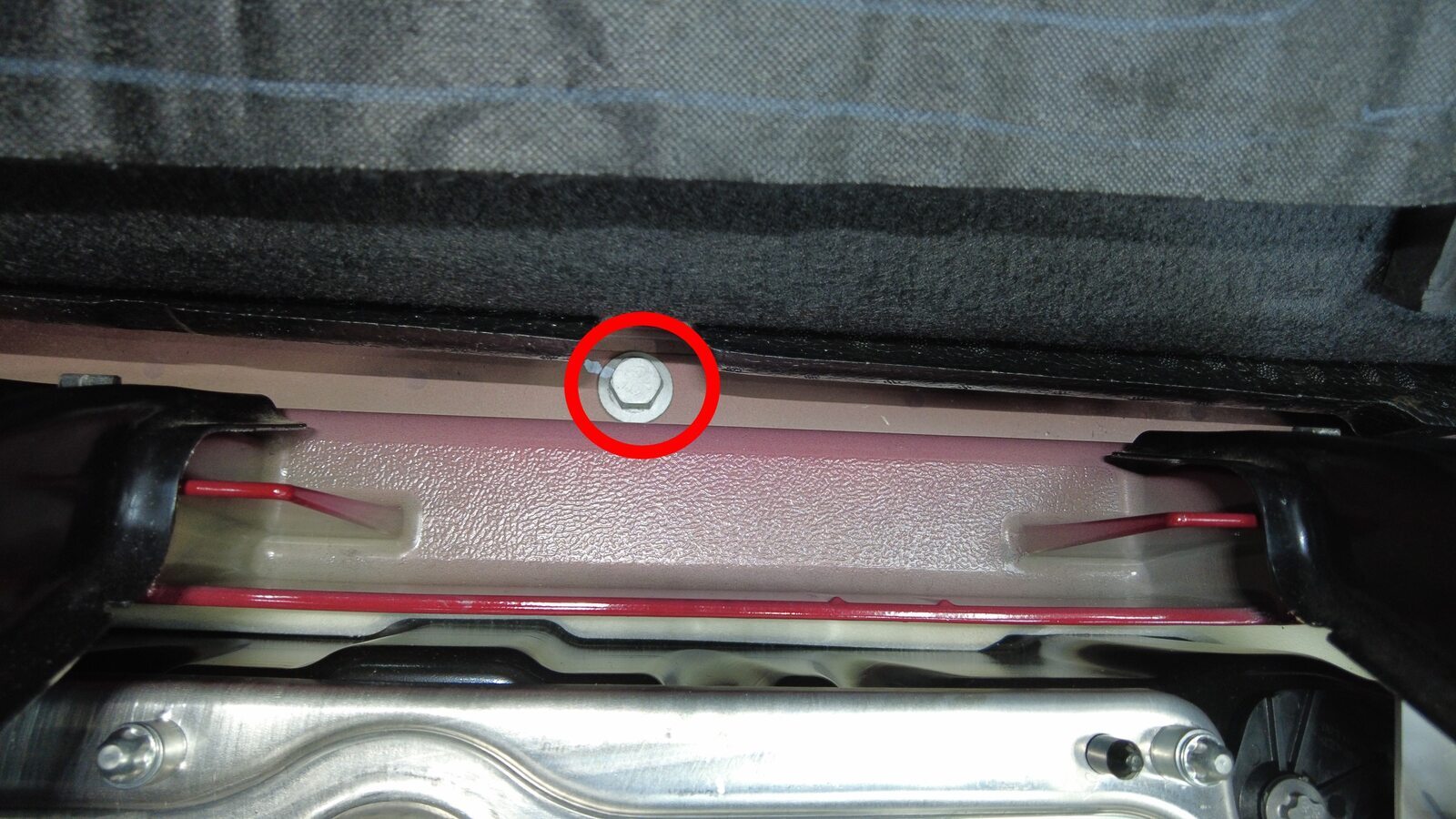

  20. 拆下高压电池内部左后螺栓
    注
    1 个螺栓,16 毫米,66 Nm;位于左后主地毯下方
  21. 拆下高压电池内部右后螺栓
    注

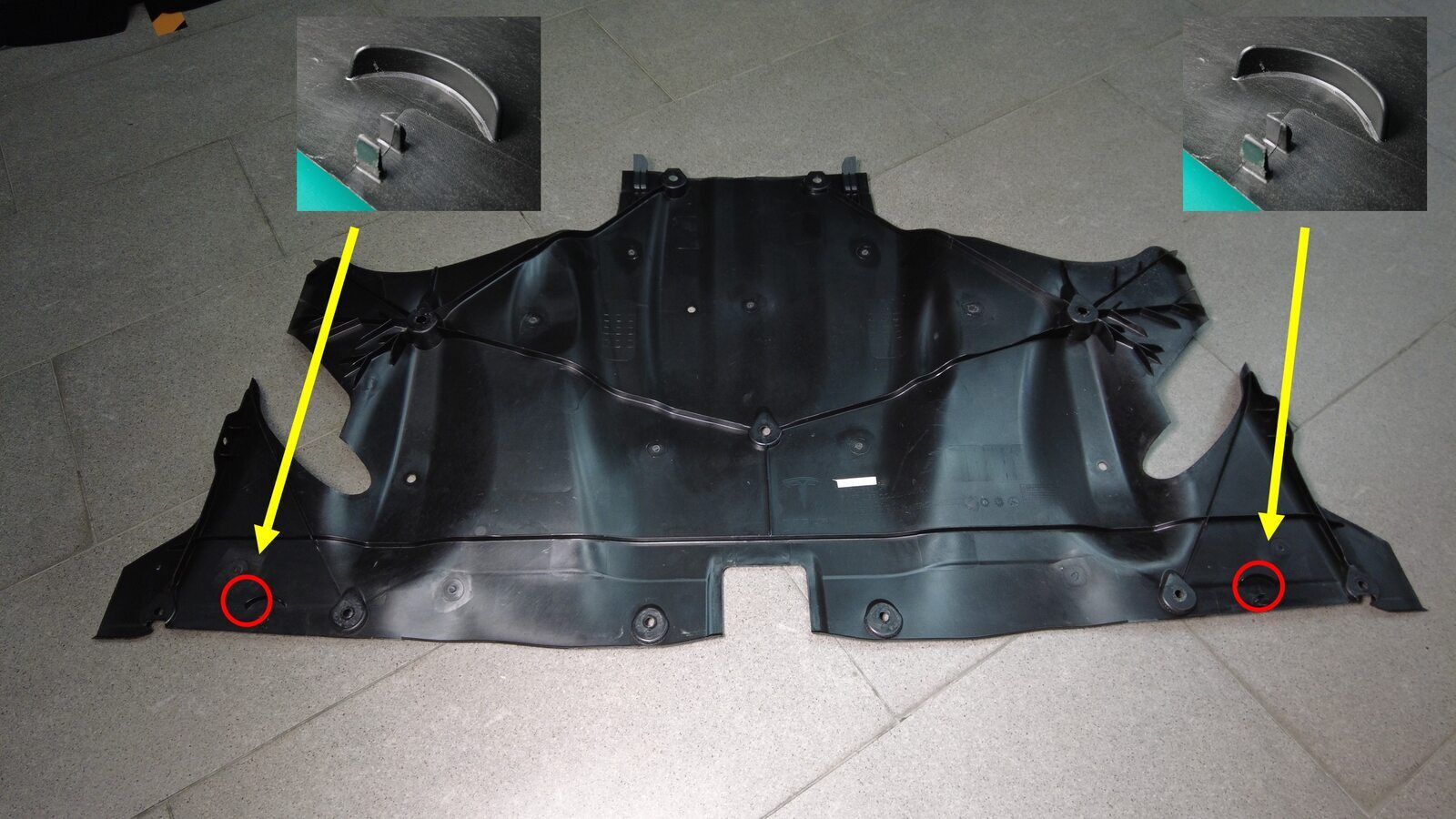

    1 个螺栓,16 毫米,66 Nm;位于右后主地毯下方

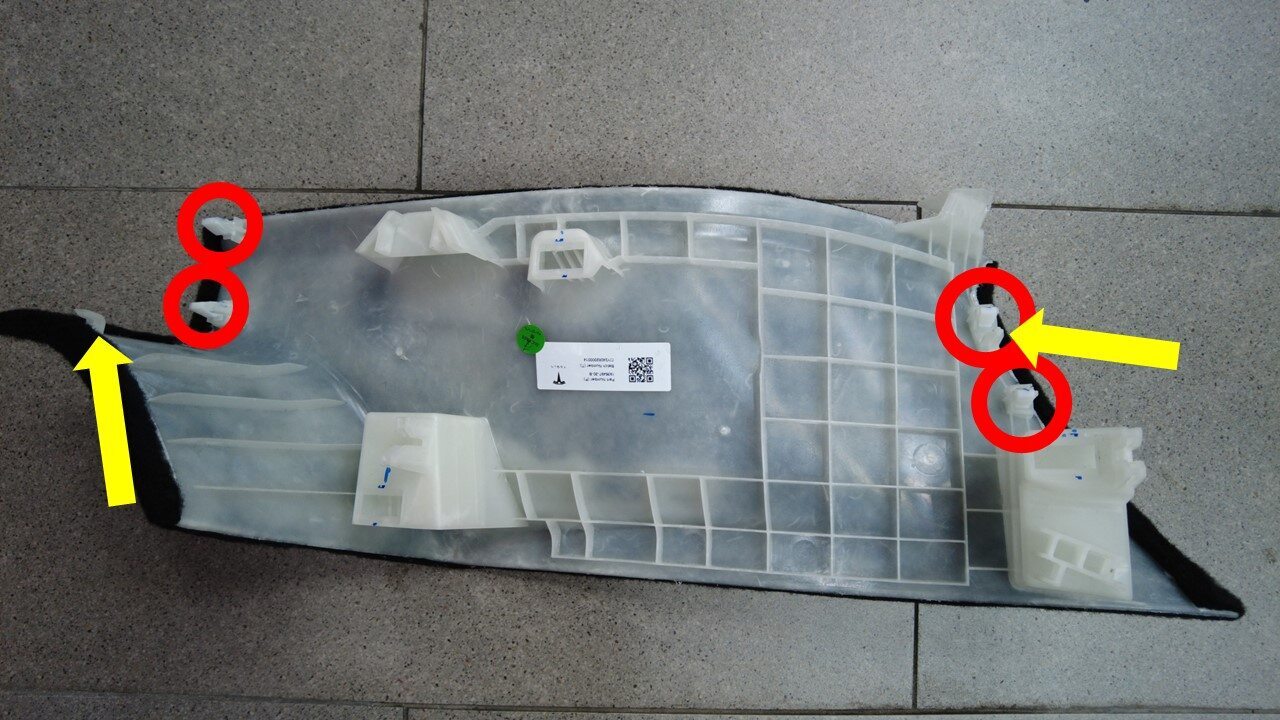

  22. 拆下 A 柱左侧和右侧下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  23. 将前排座椅向后移动。

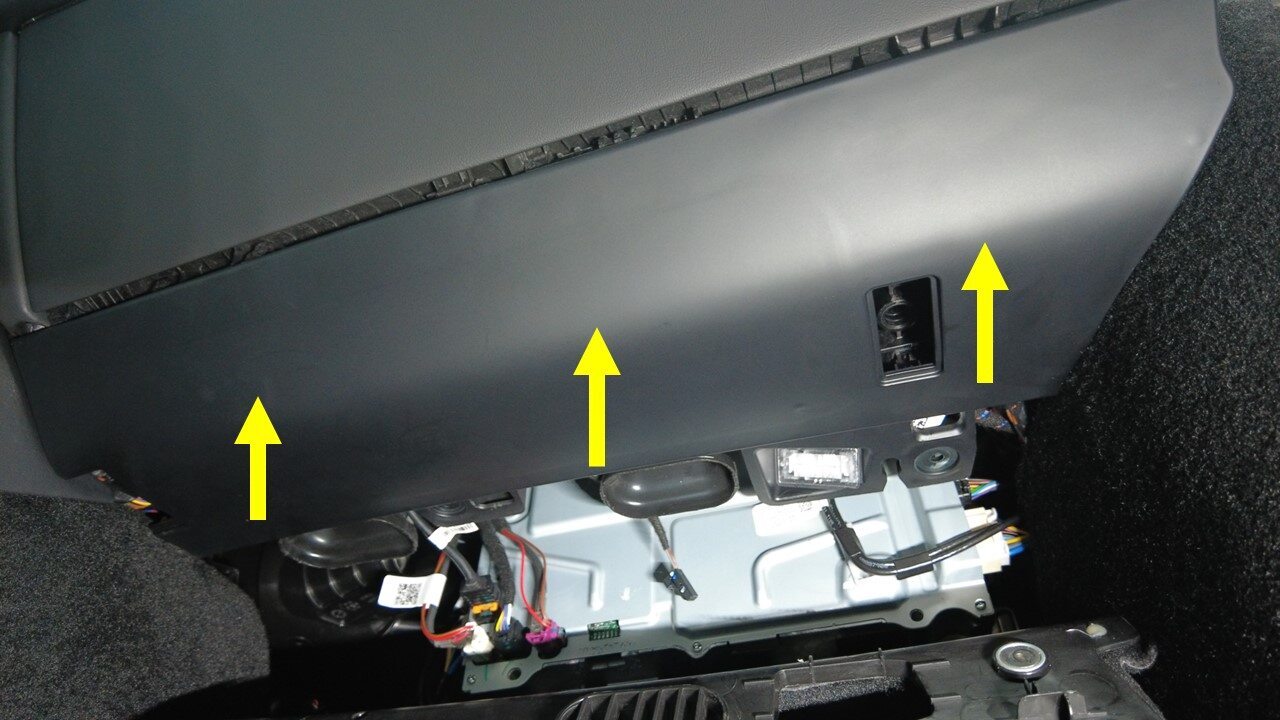

  24. 拆下左右脚部空间隔音板。请参阅 隔音板 - 脚部空间 - 驾驶位 ((拆卸和更换)) 和 隔音板 - 脚部空间 - 副驾位(拆卸和更换)。

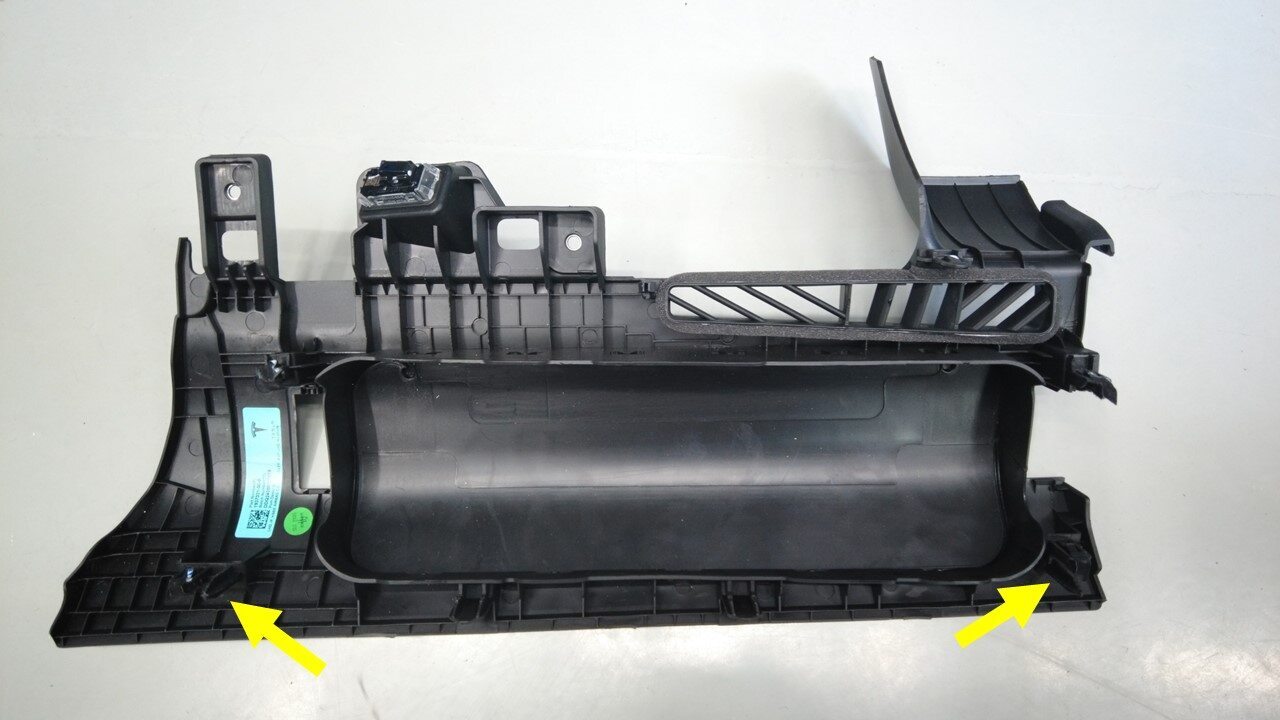

  25. 拆卸中控台左前和右前侧面板。请参阅 侧板 - 前 - 中控台 - 左侧 ((拆卸和更换)) 和 侧板 - 前 - 中控台 - 右侧 ((拆卸和更换))。

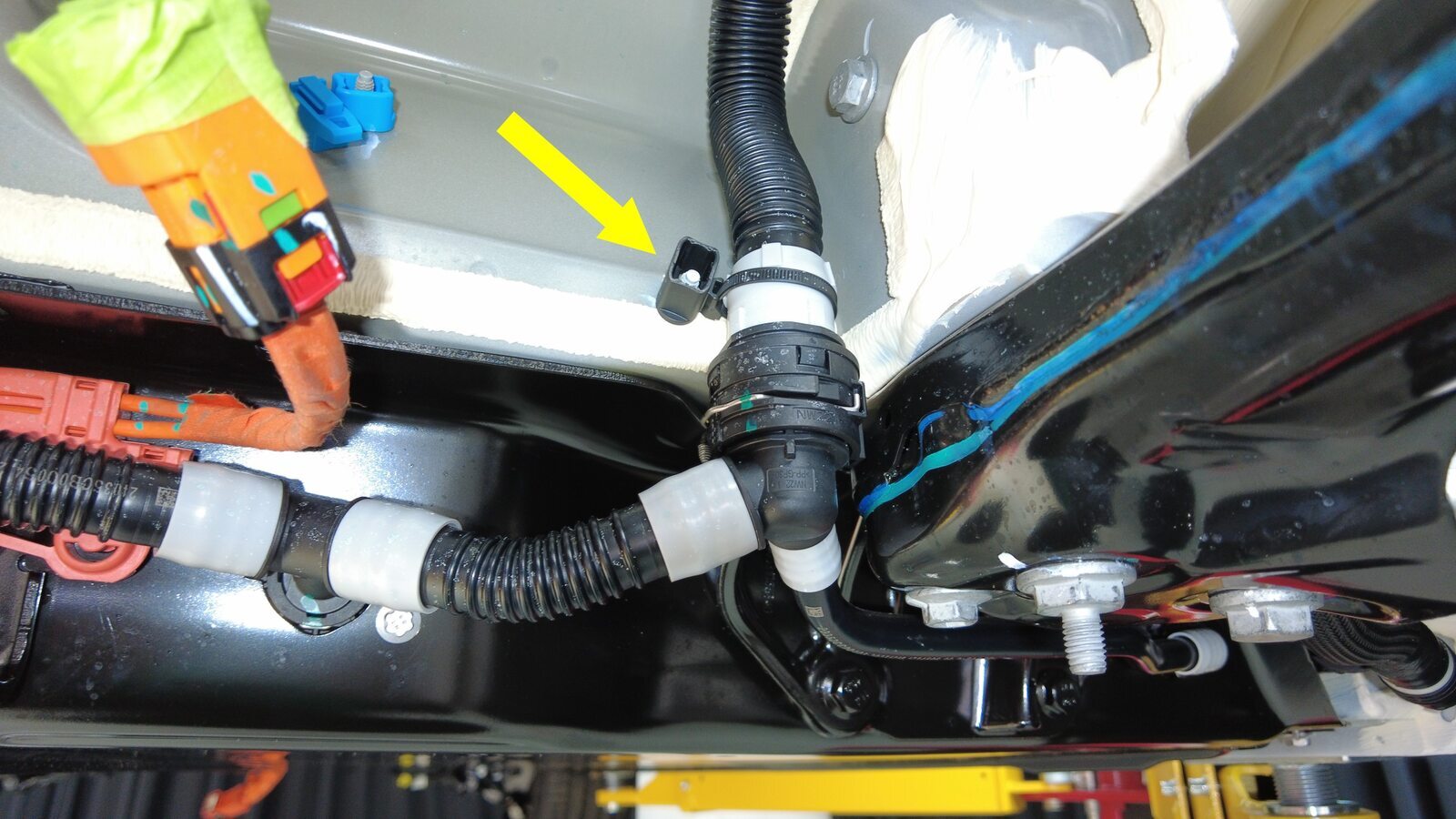

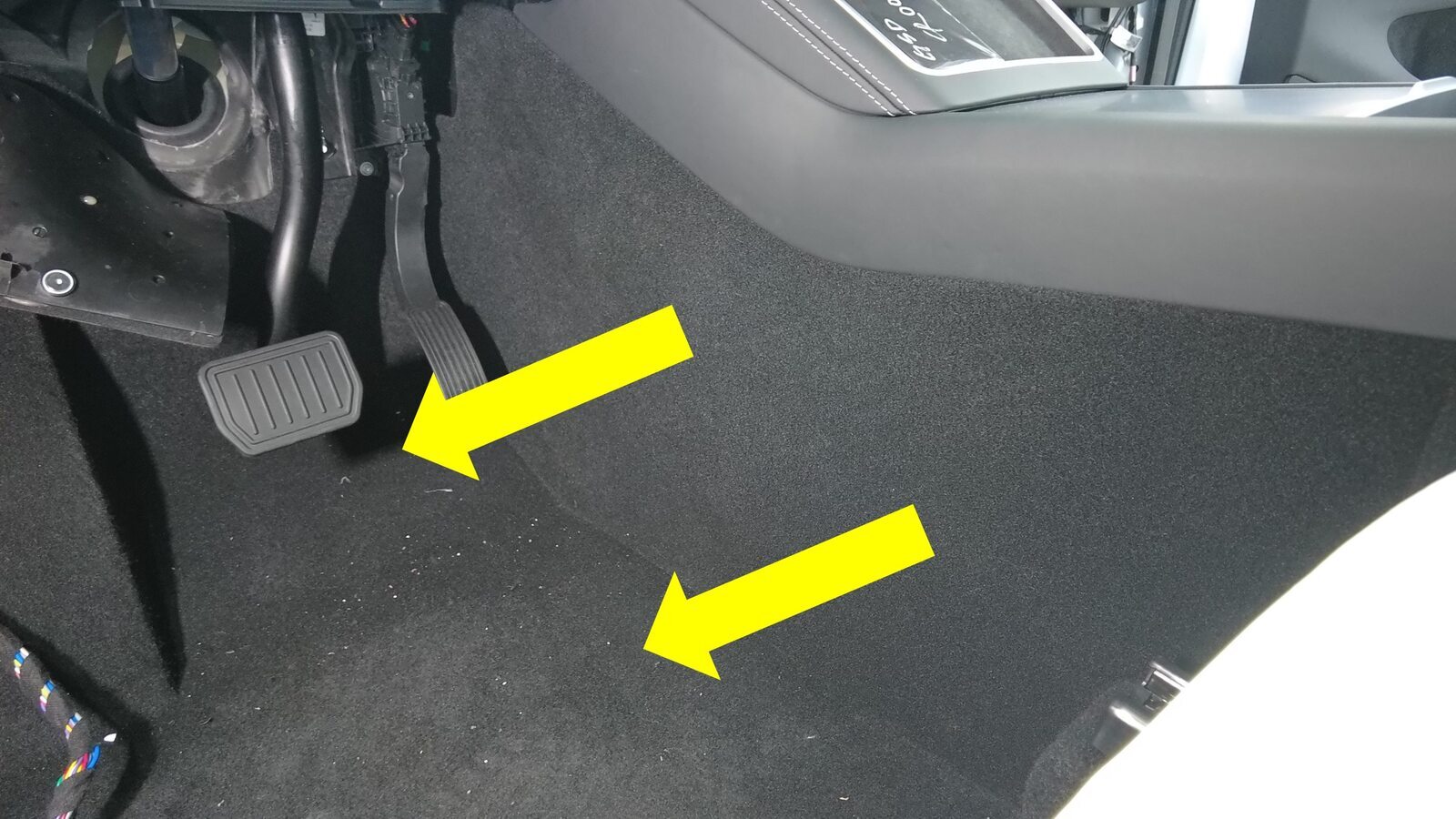

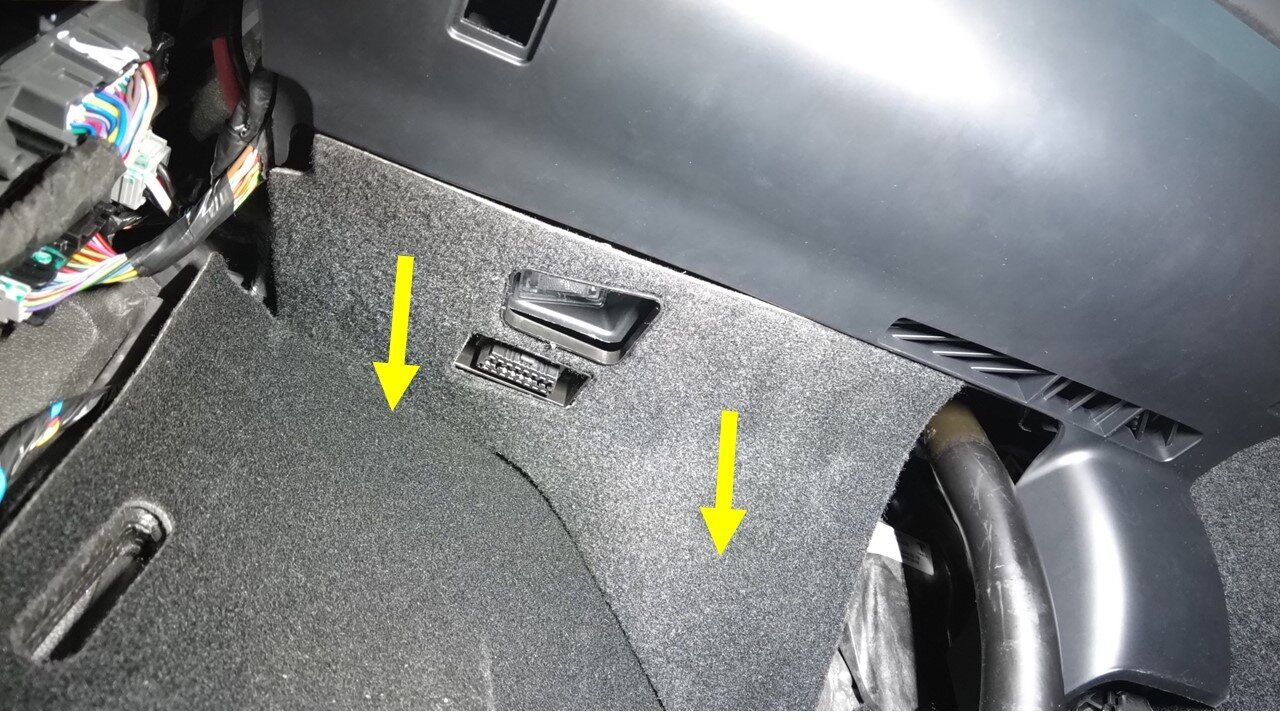

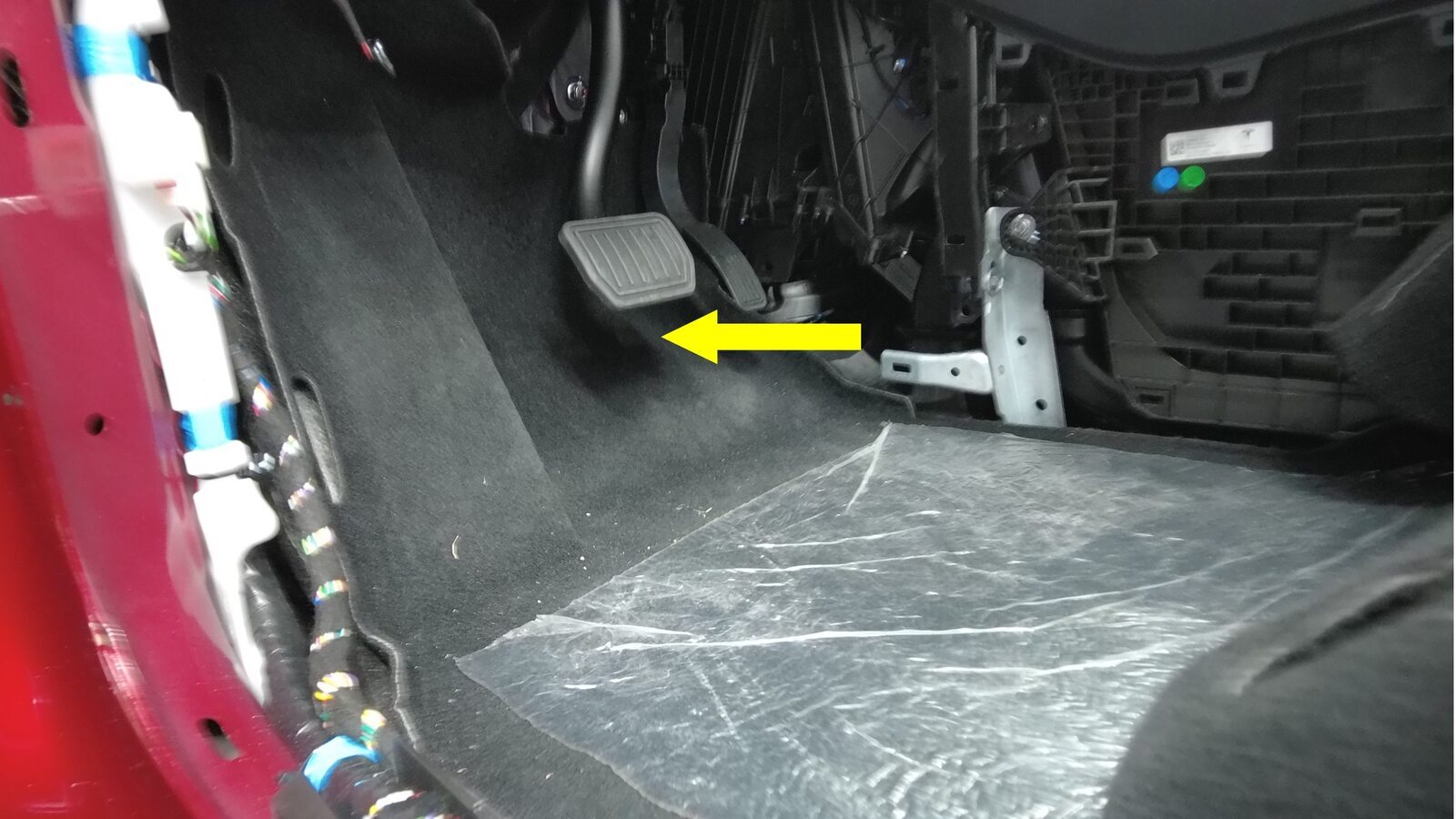

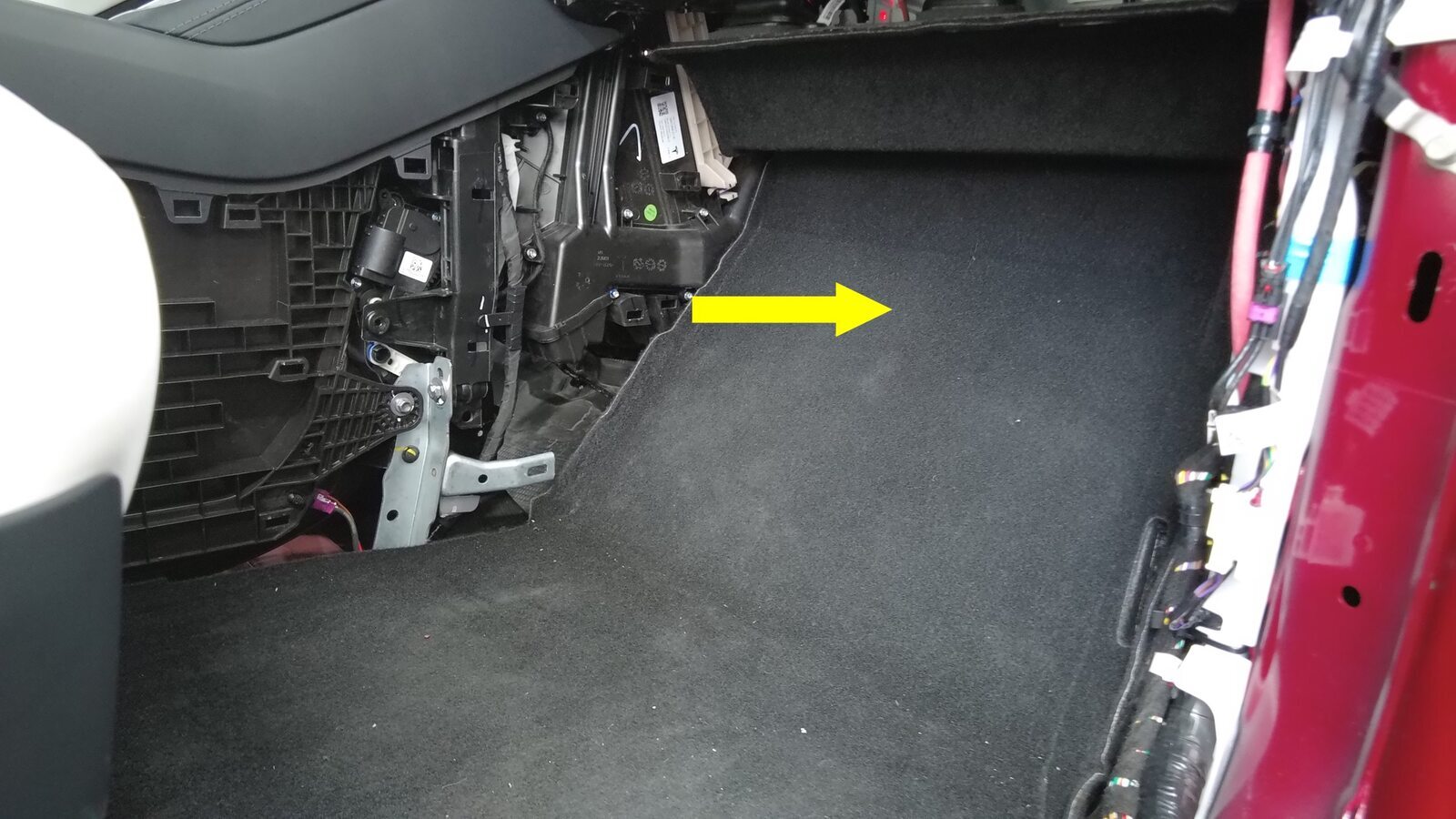

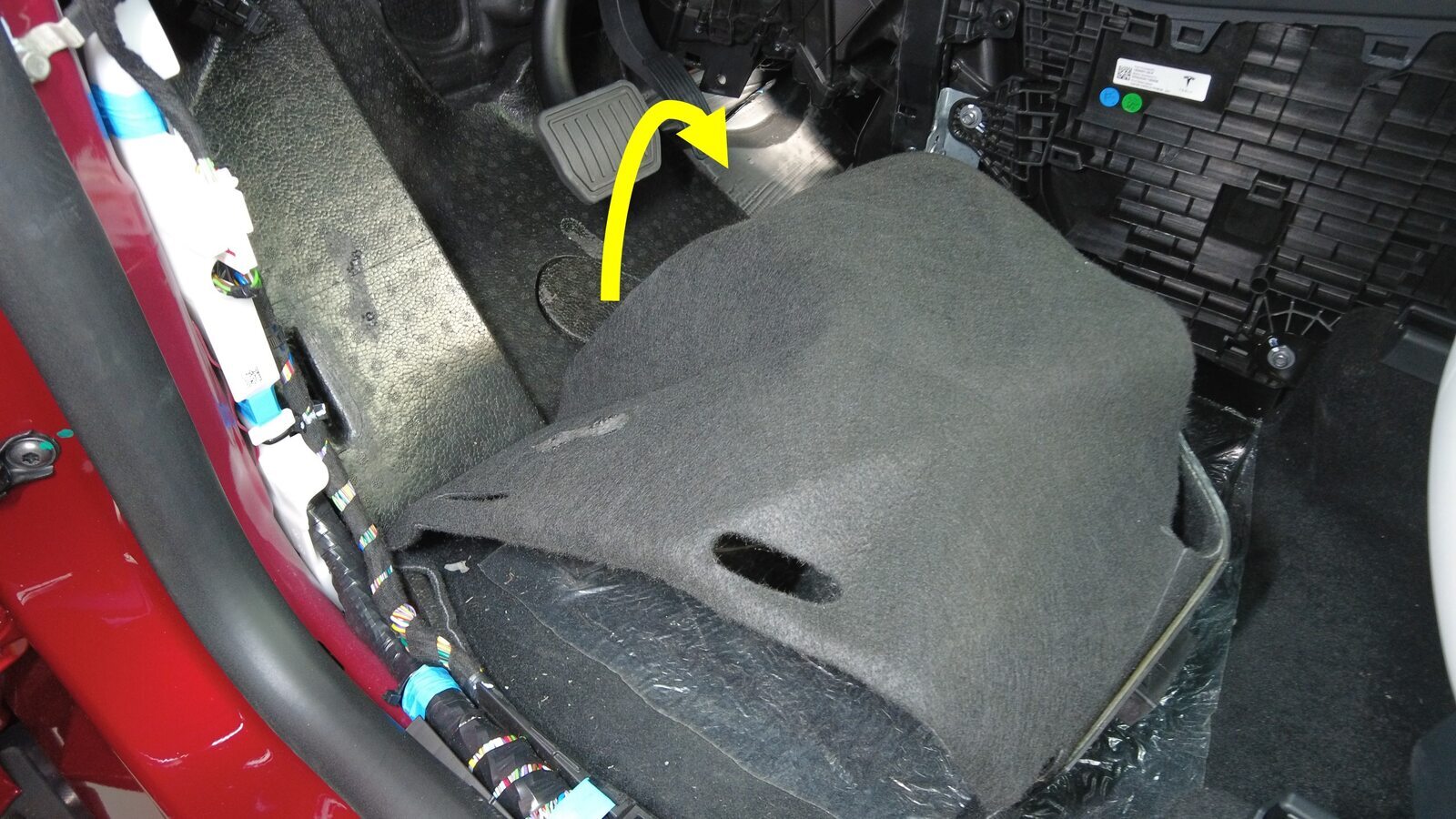

  26. 将驾驶室左前地毯向后折叠。
    注
    移动制动踏板和加速踏板下方的地毯。地毯和泡沫可能粘贴在一起,也可能是分开的,具体因区域不同而不同。

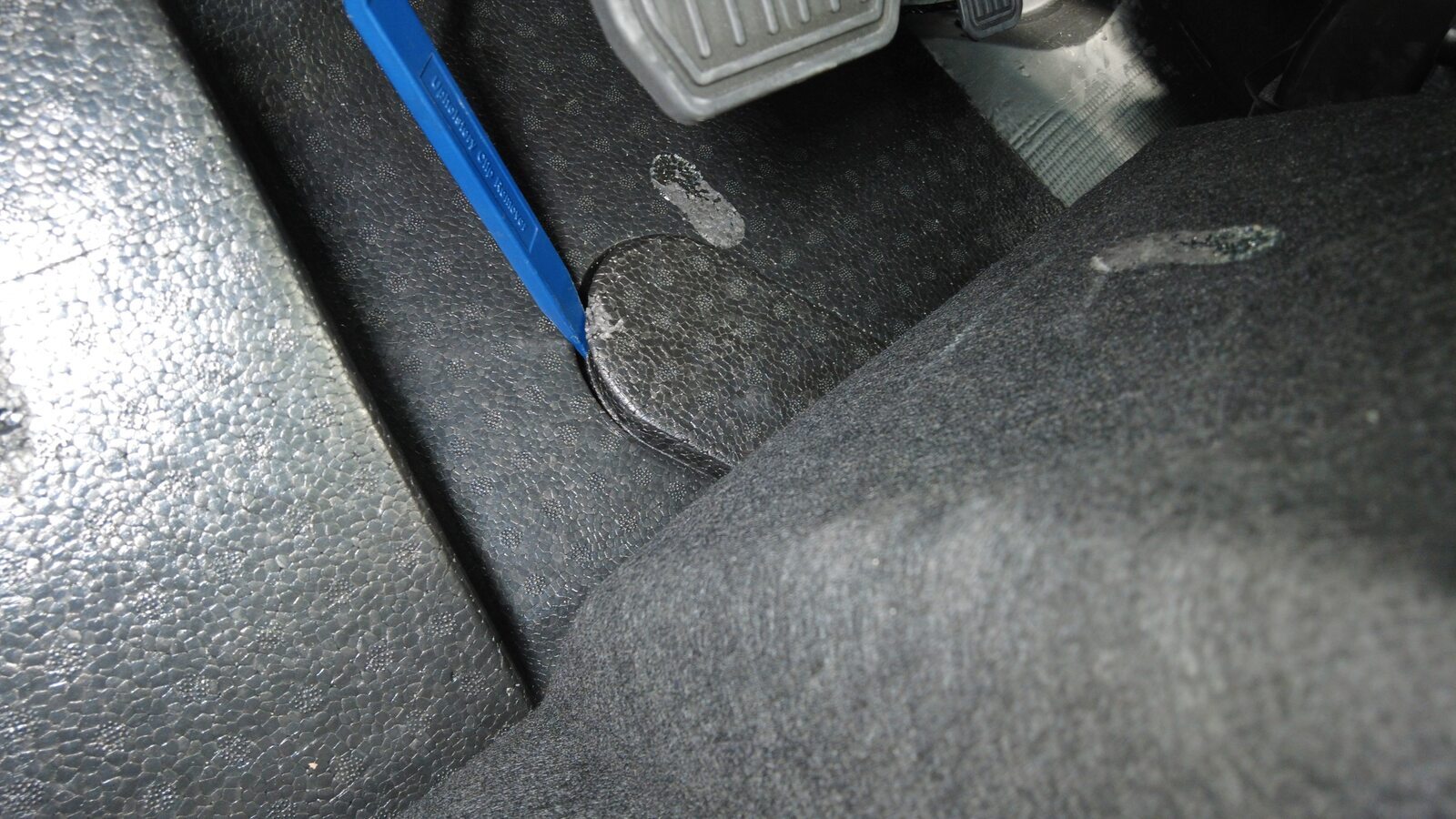

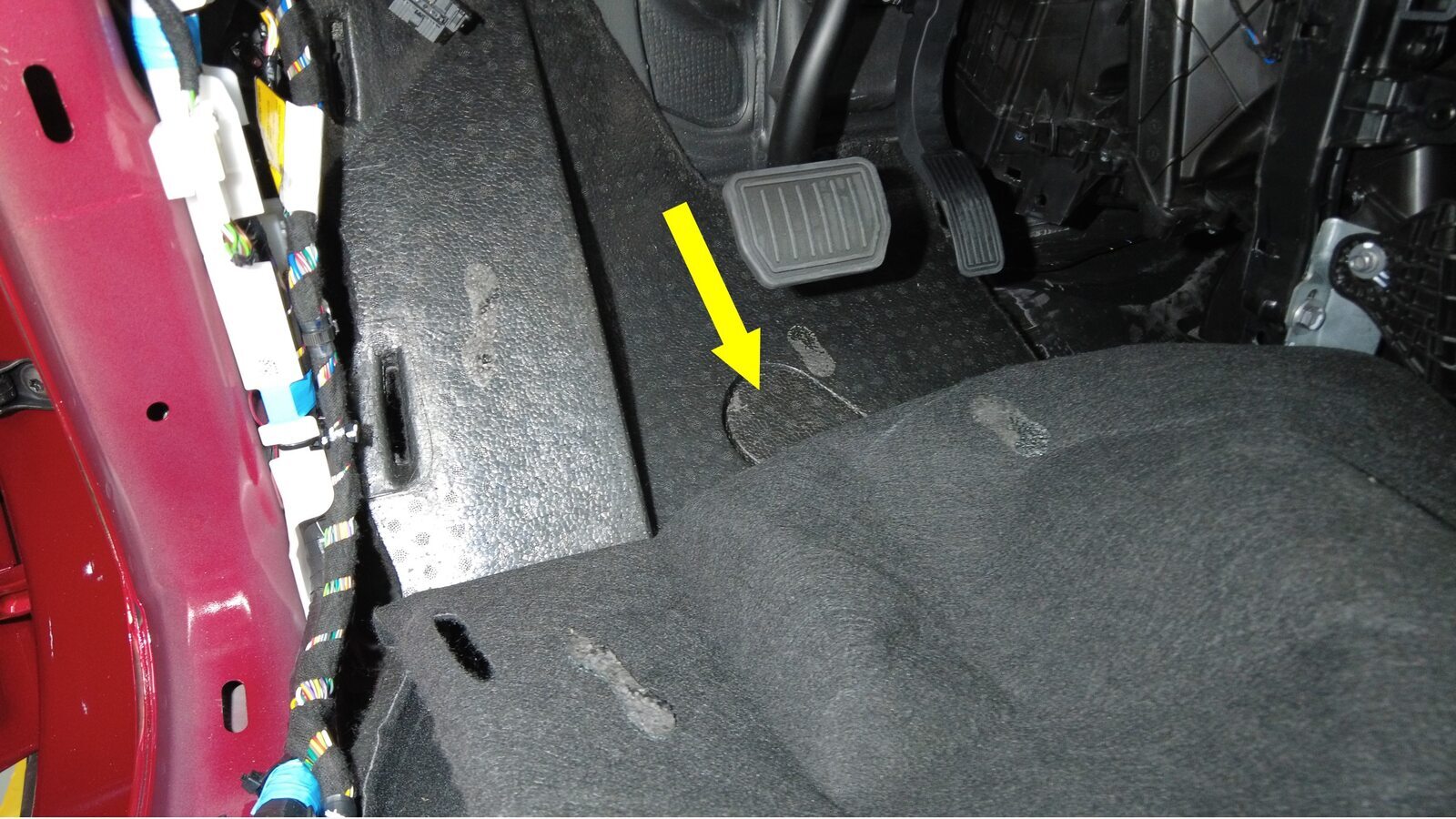

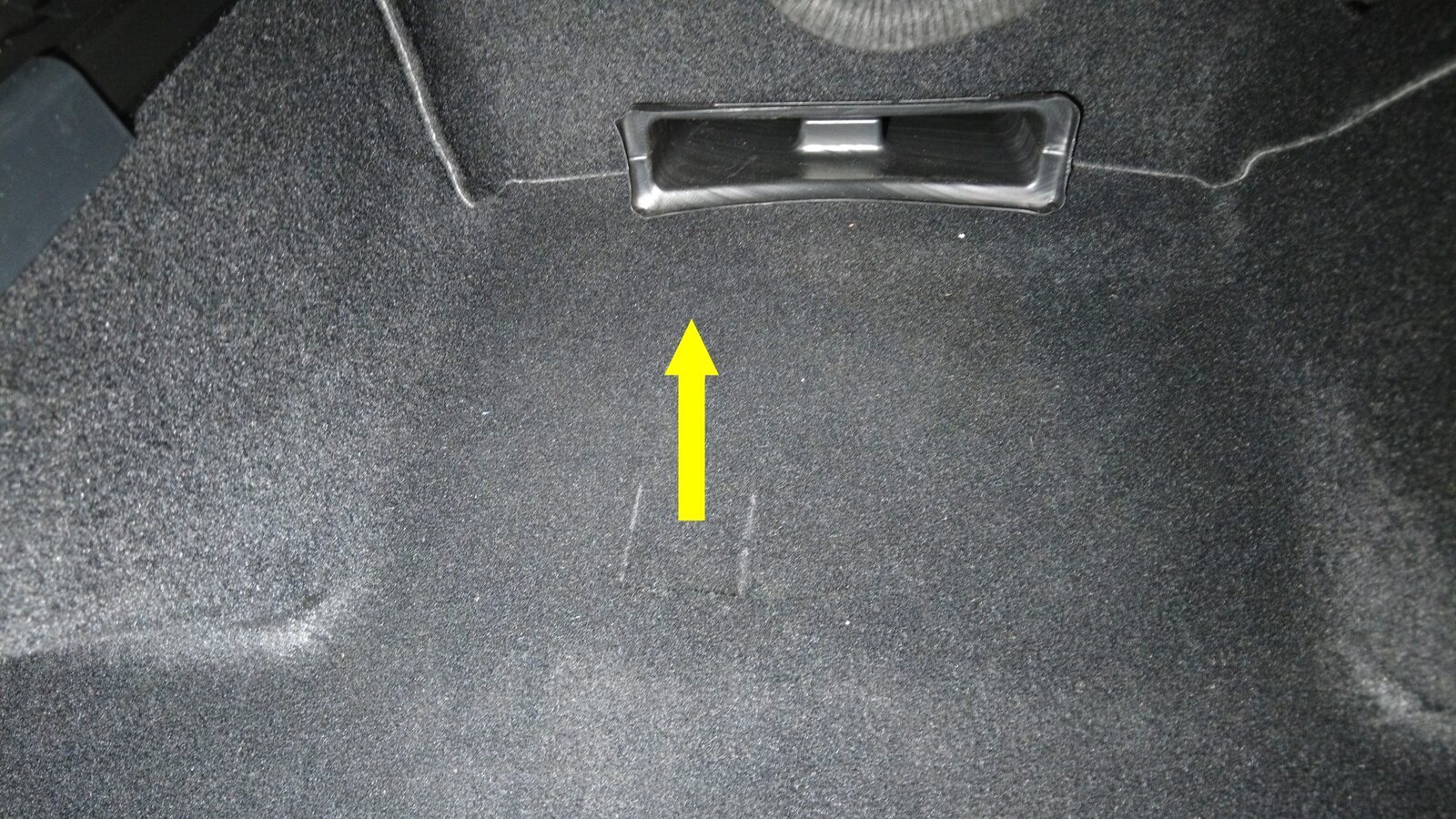

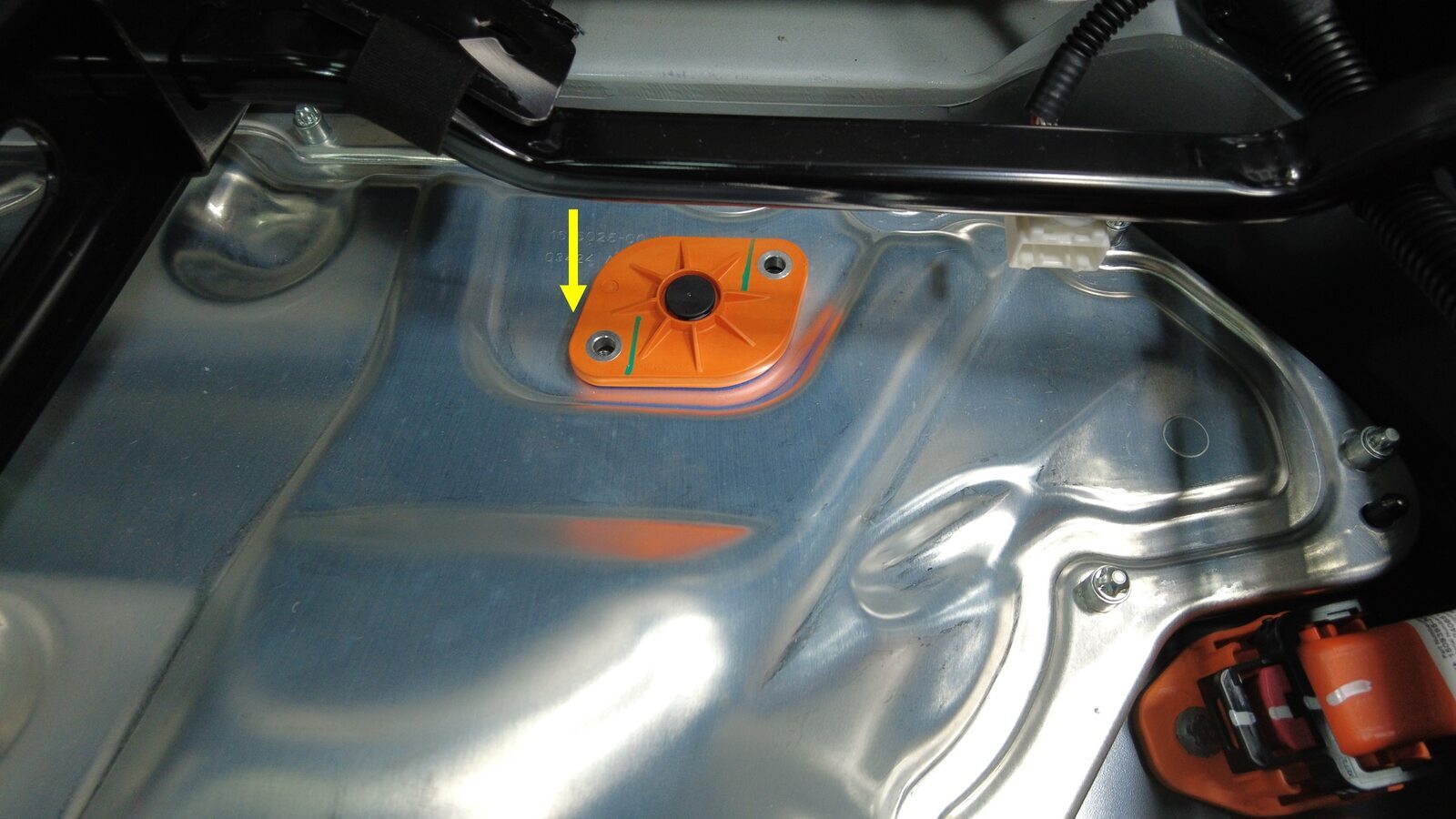

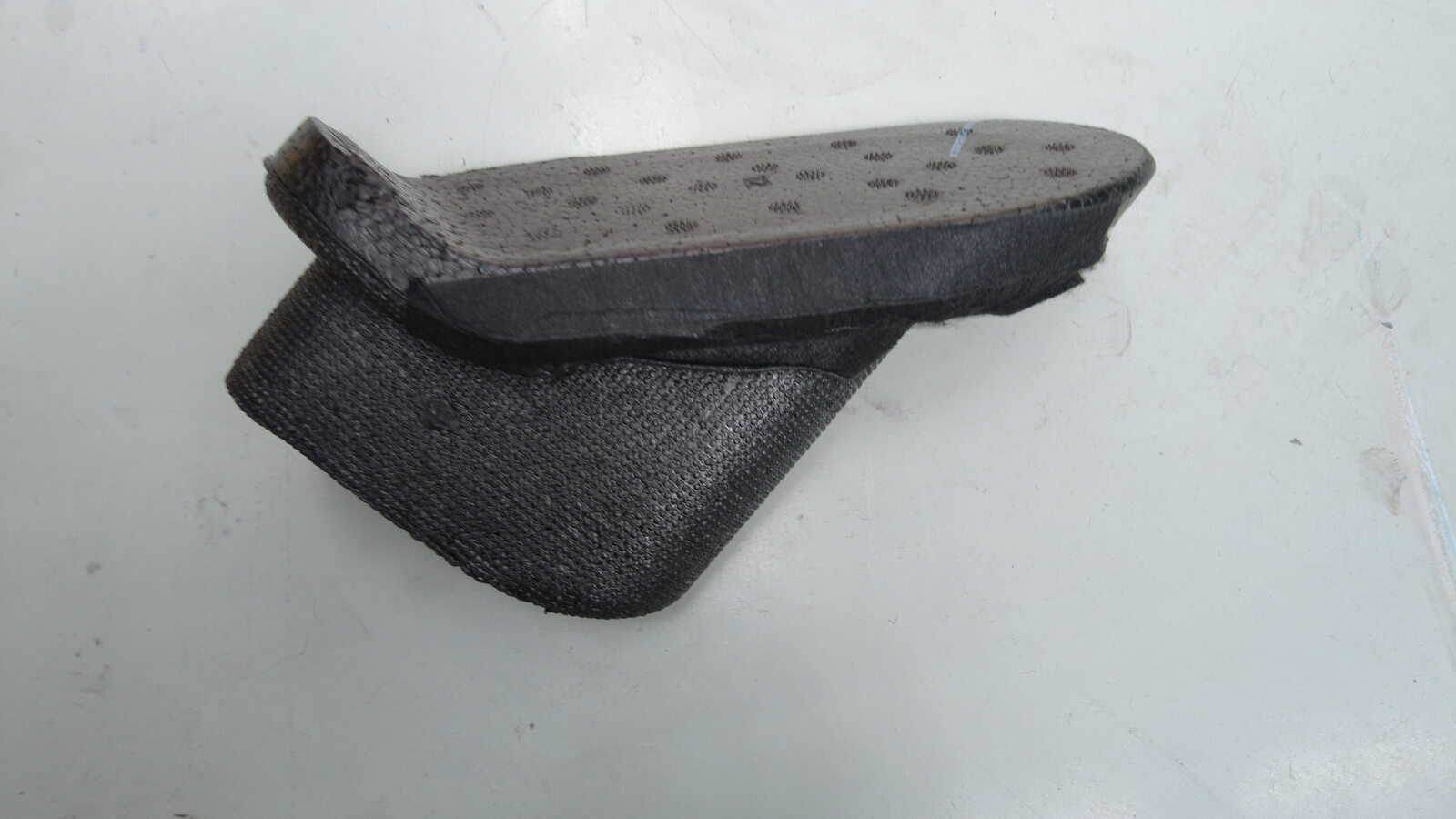

  27. 拆下泡沫塞,以便接触高压电池内部左前螺栓。
    注
    1 个泡沫塞

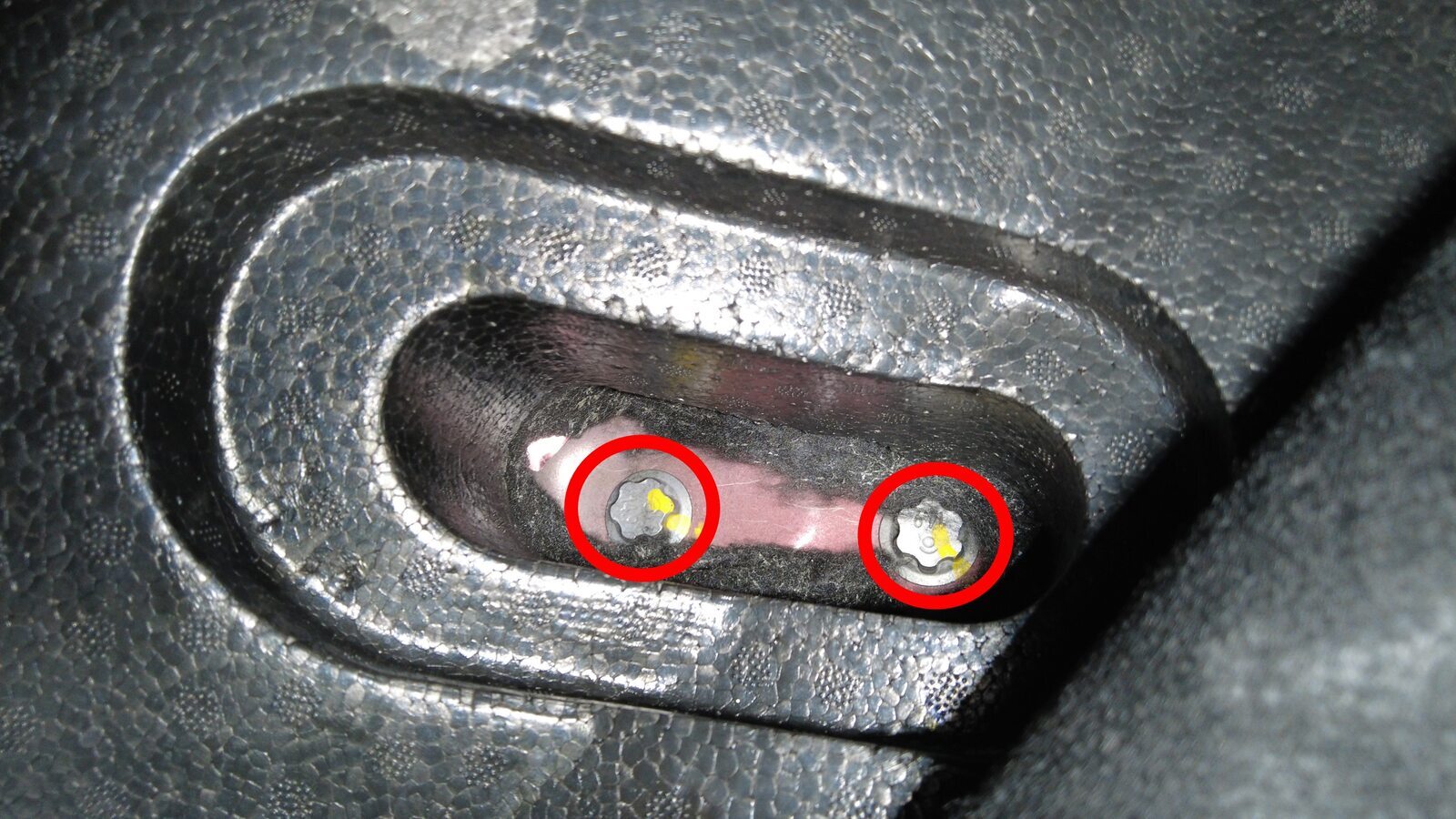

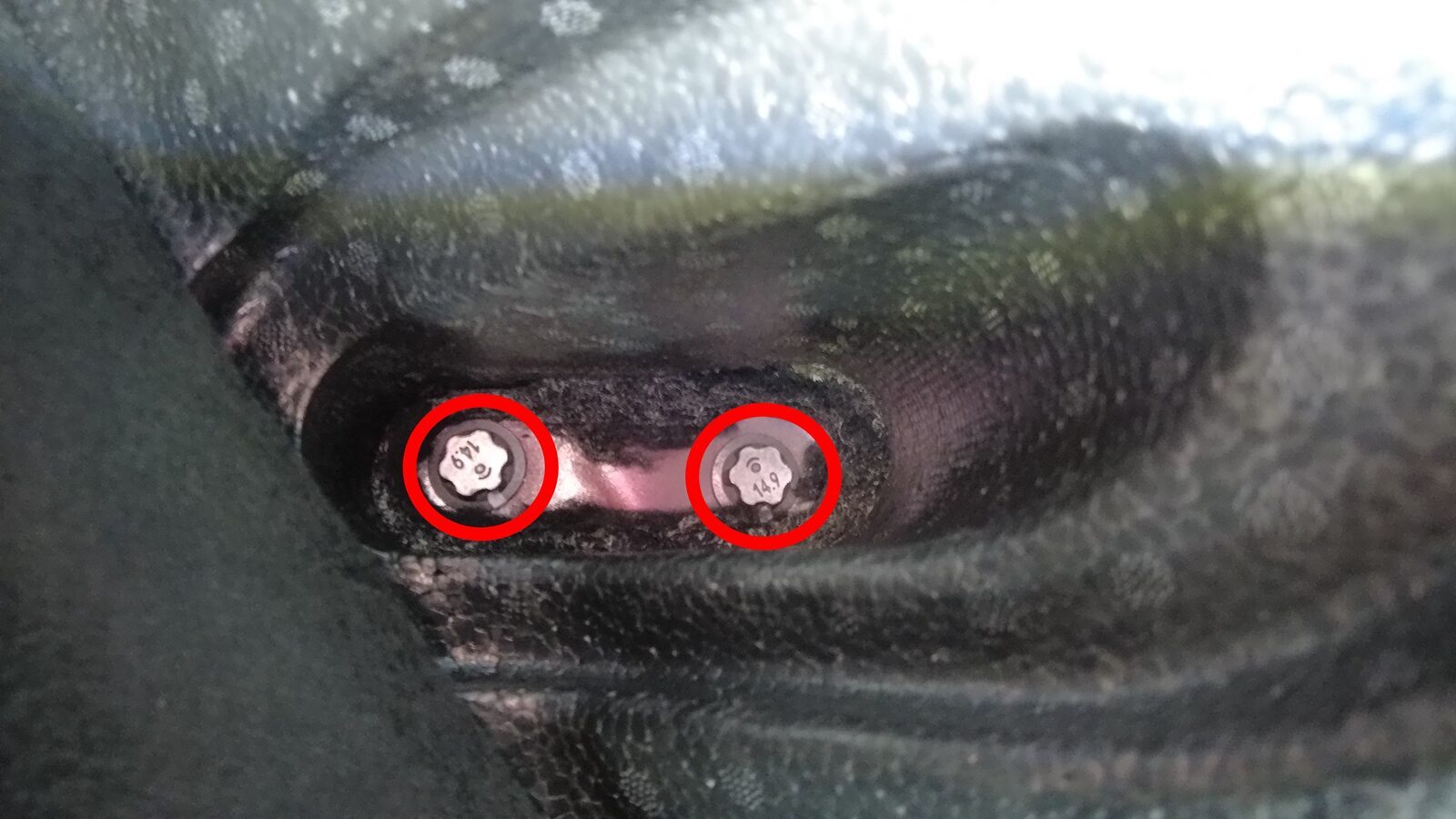

  28. 拆下两个高压电池内部左前螺栓。
    注
    2 个螺栓,EP20,136 Nm
  29. 将驾驶室右前地毯向后折叠。
    注
    移动制动踏板和加速踏板下方的地毯。地毯和泡沫可能粘贴在一起,也可能是分开的,具体因区域不同而不同。
  30. 拆下泡沫塞,以便接触高压电池内部右前螺栓。
    注
    1 个泡沫塞
  31. 拆下两个高压电池内部右前螺栓。
    注

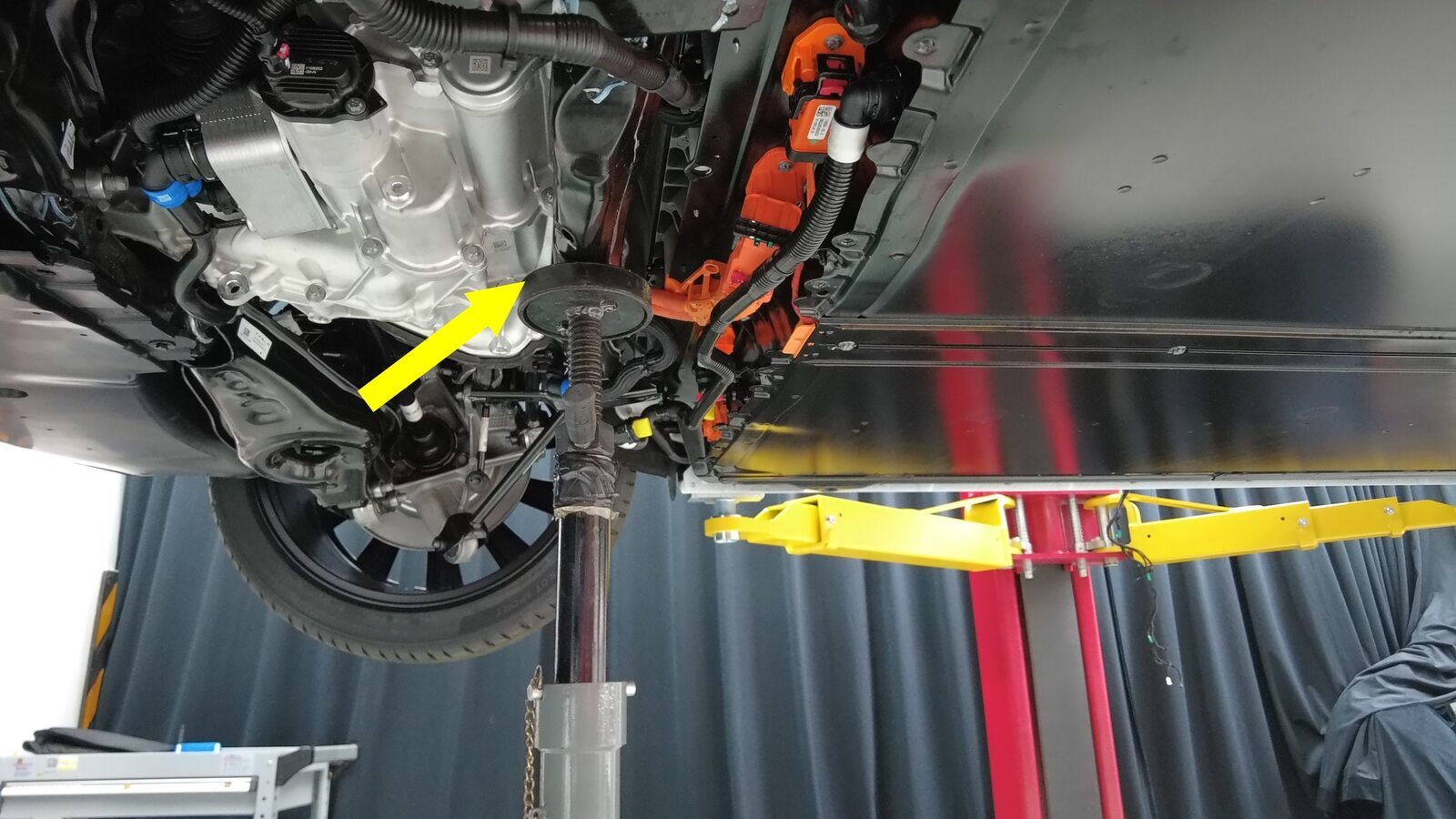

    2 个螺栓,EP20,136 Nm
  32. 断开低压电源。请参阅 低压电源(断开和连接) (Modify)。

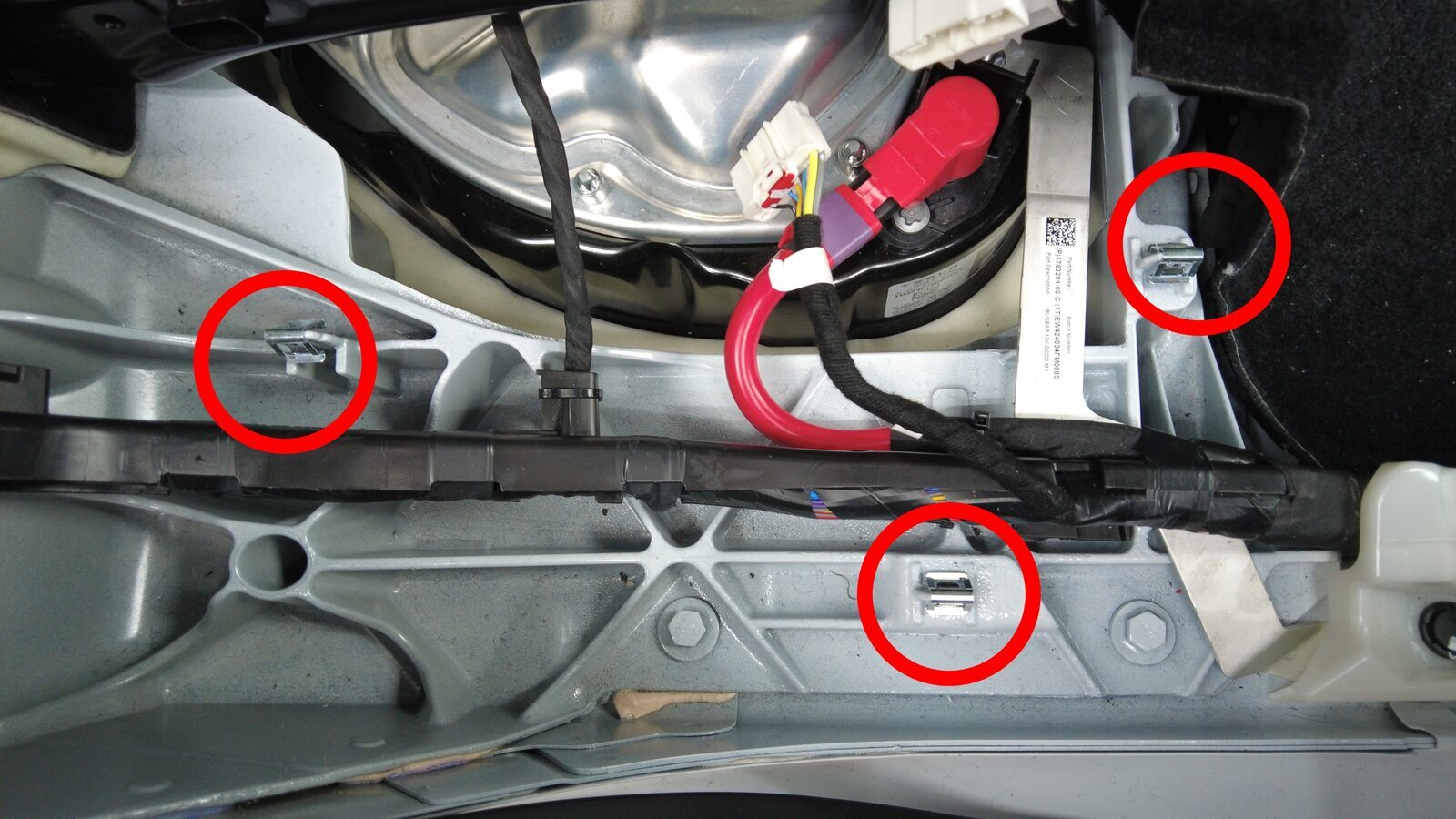

  33. 松开将左侧车身线束固定到后车身的夹子,然后将线束置于一旁。

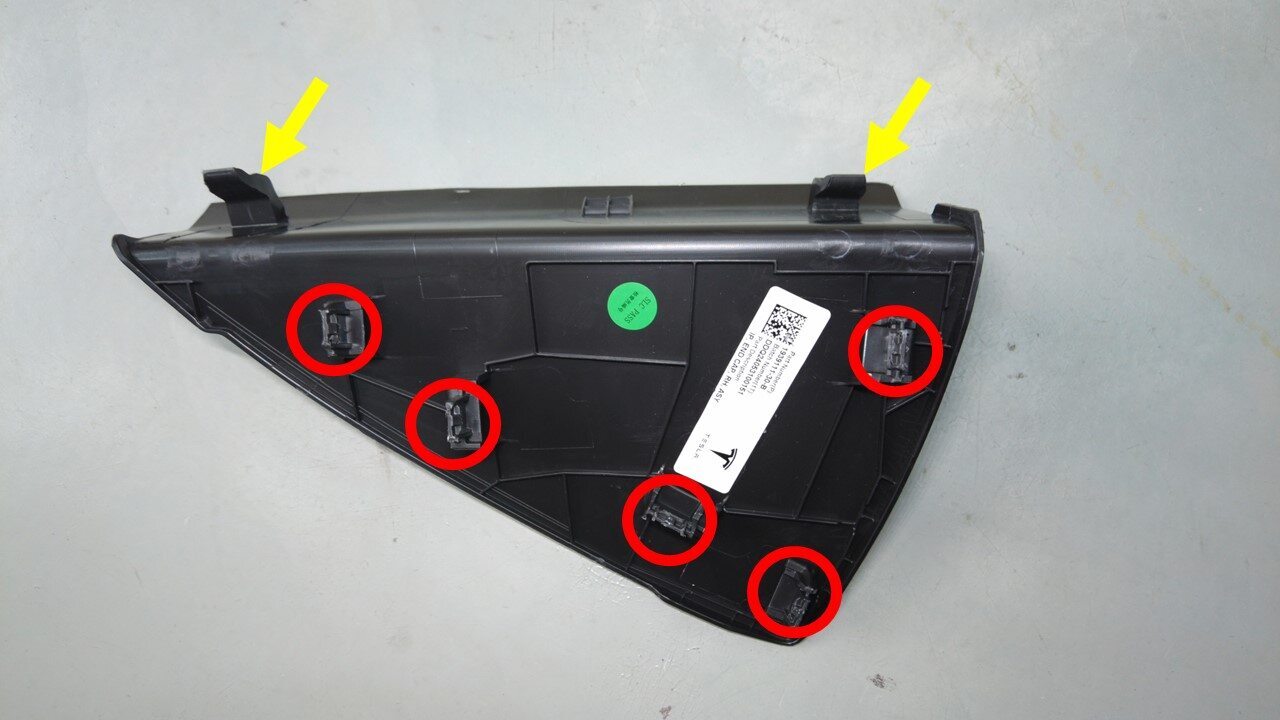

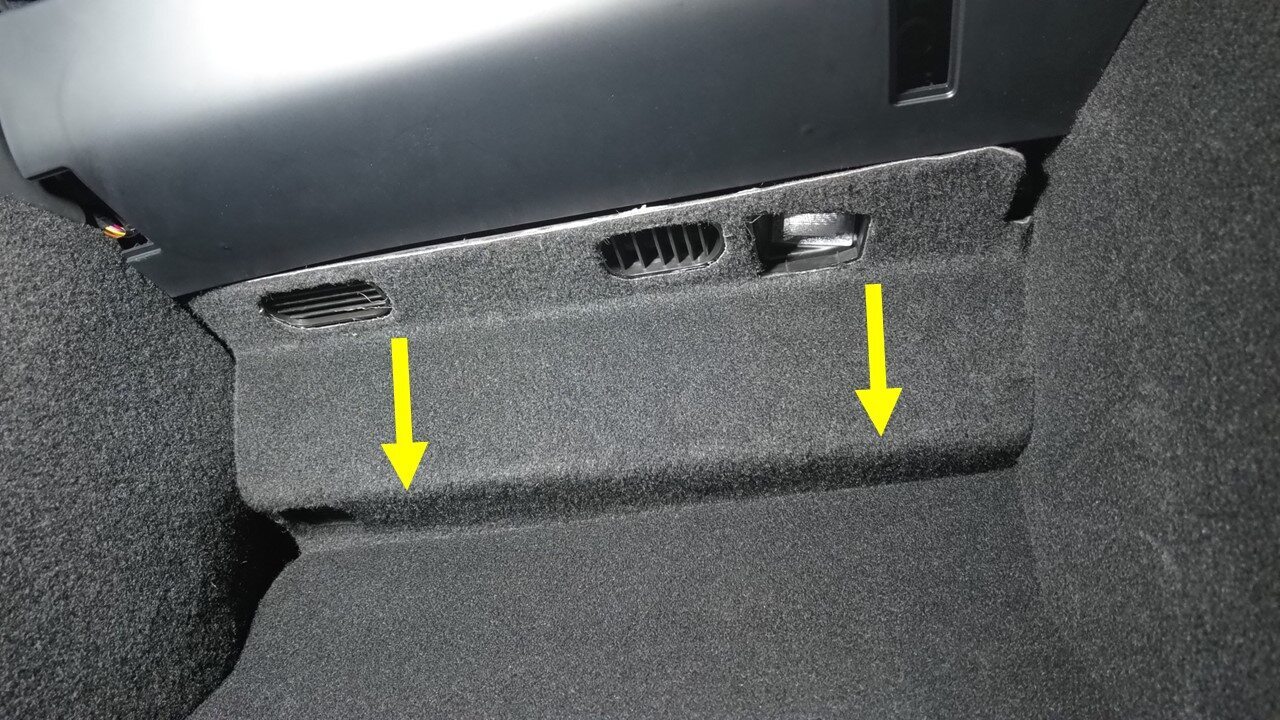

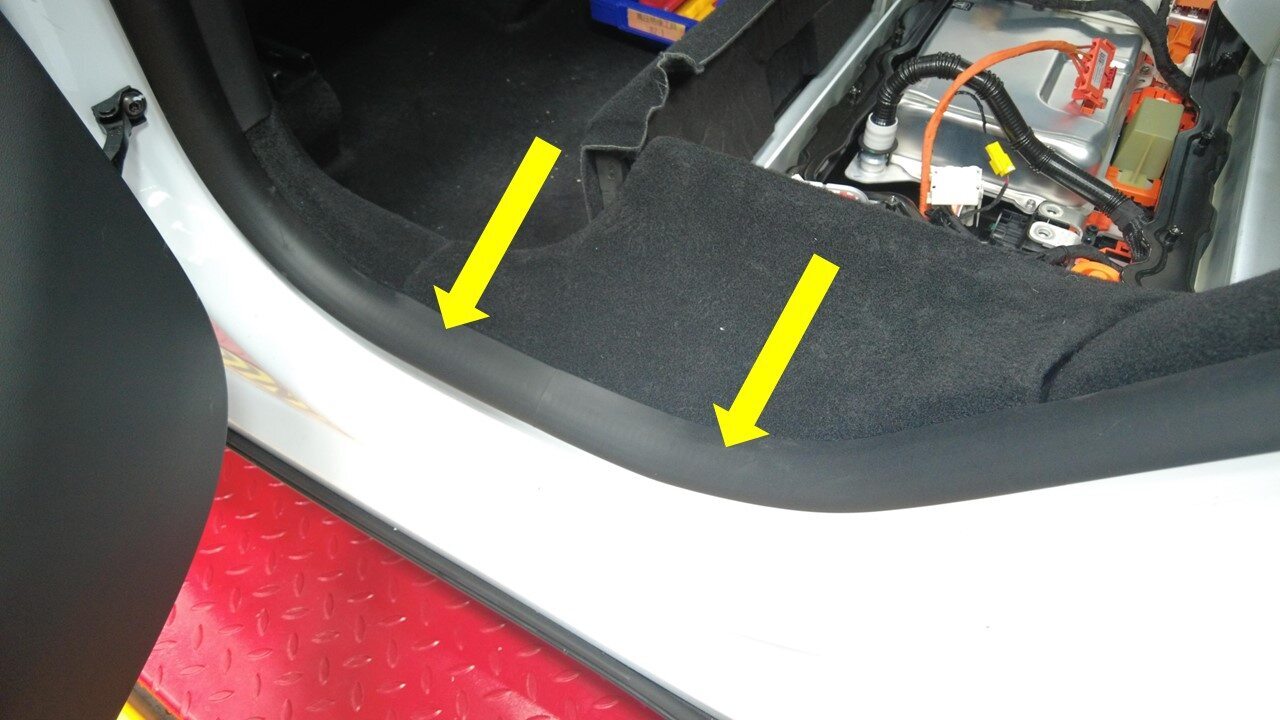

  34. 部分拆下左侧 B 柱下饰板。
    注
    1 个推拉式卡子
  35. 部分拉出左后车身线束。
  36. 执行高压禁用程序。请参阅 车辆高压禁用程序。

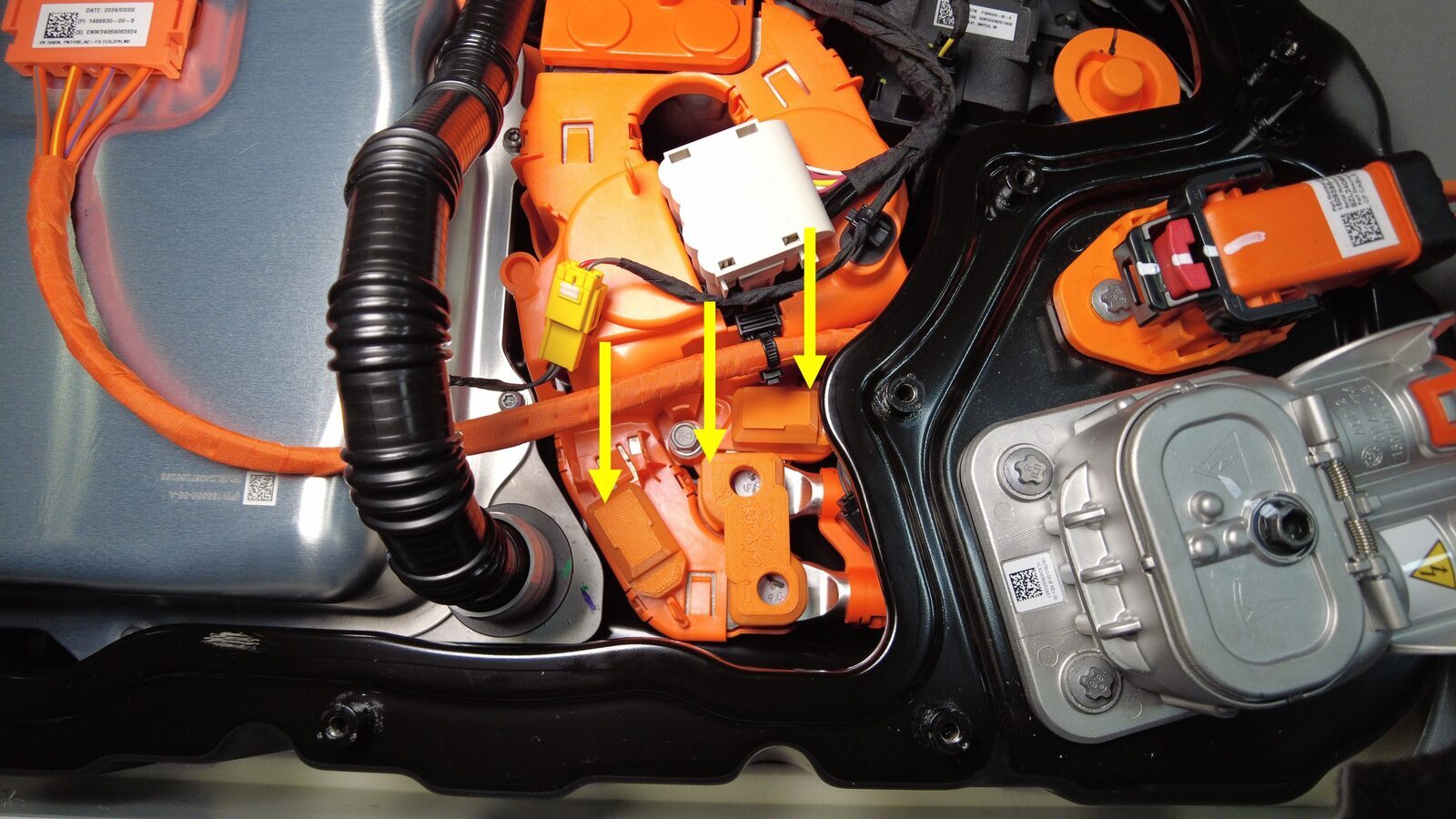

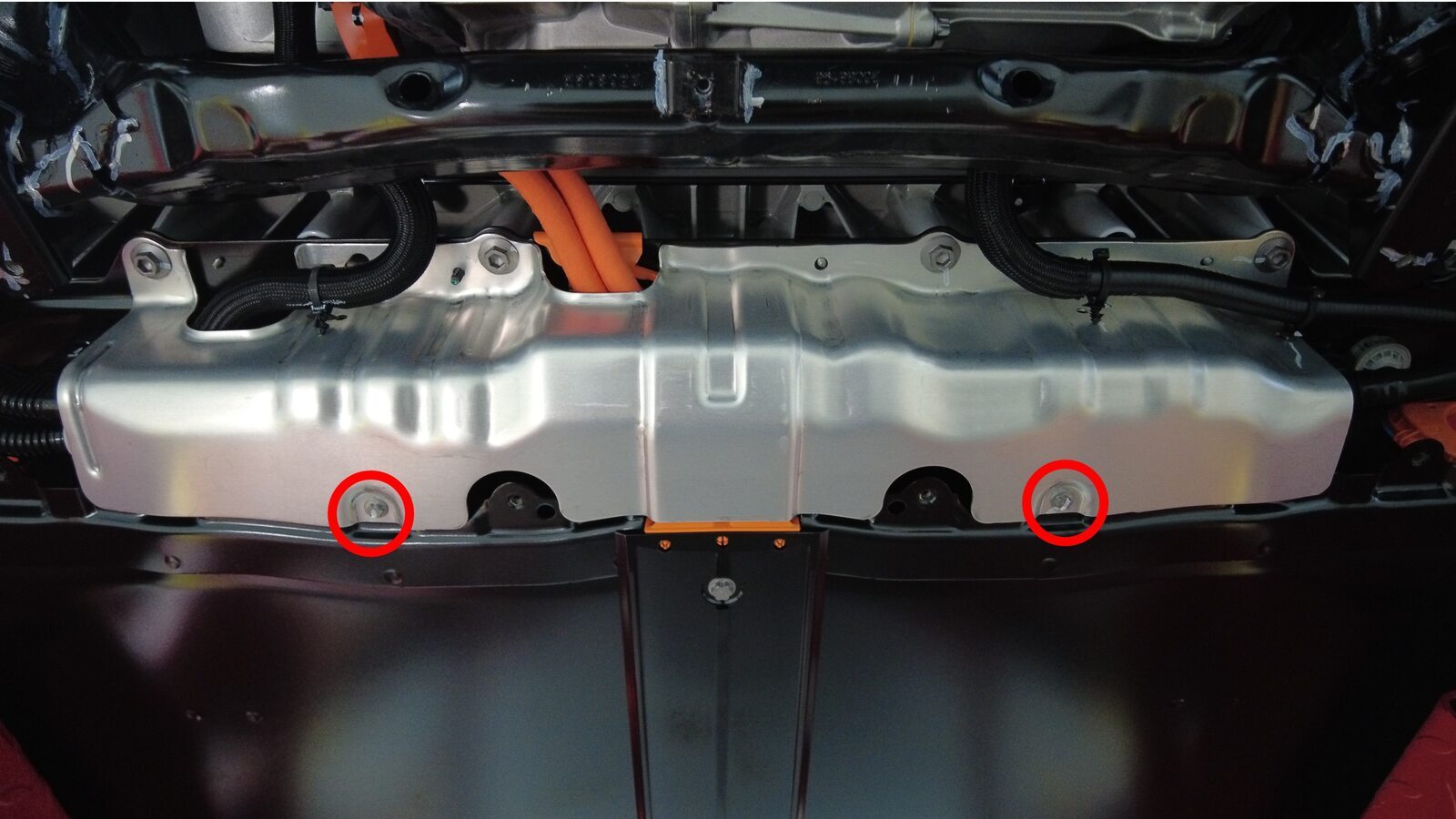

  37. 拆卸用于固定母排罩检修盖板的螺栓。
    注
    1 个螺栓,10 毫米,9 Nm

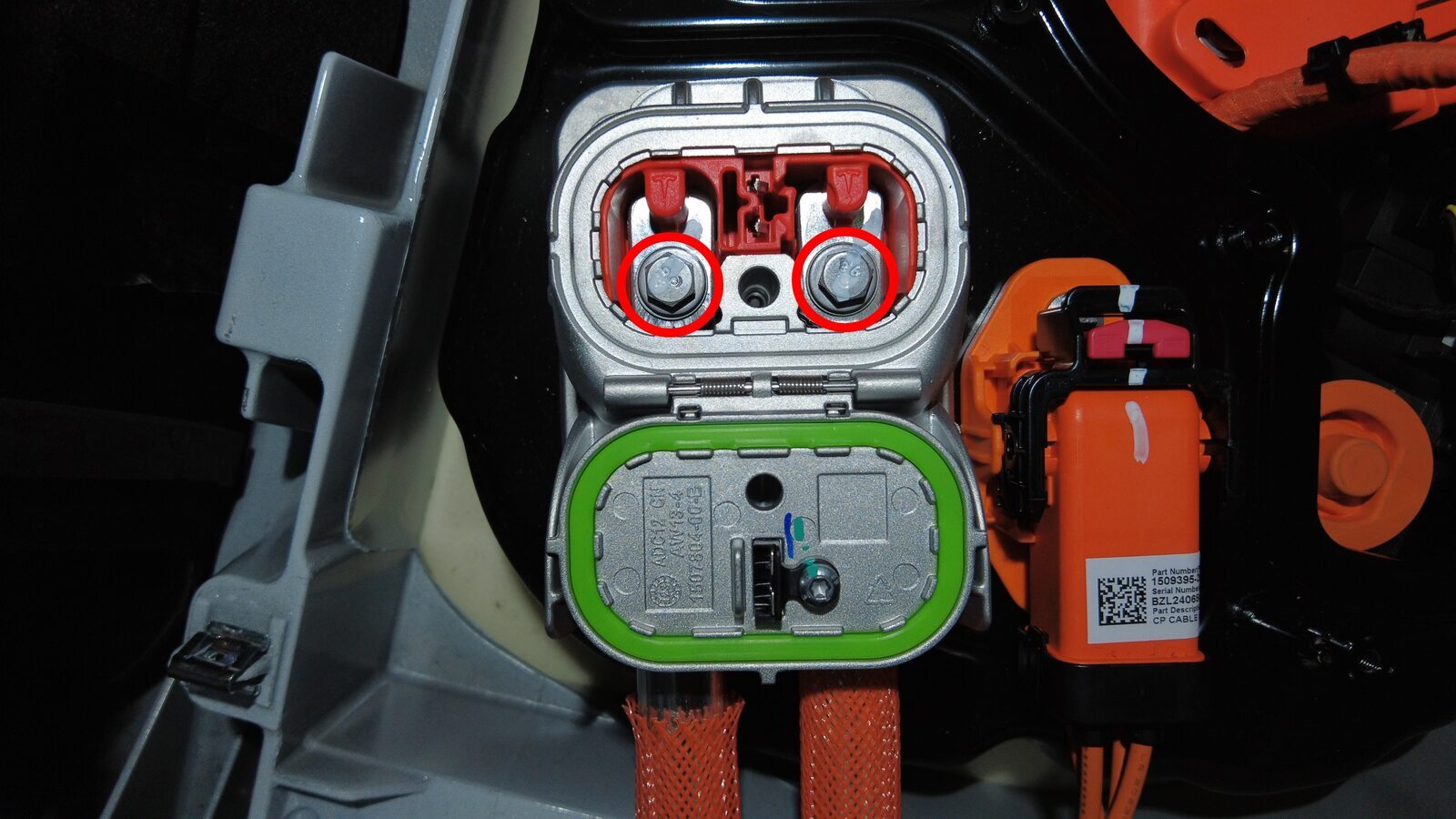

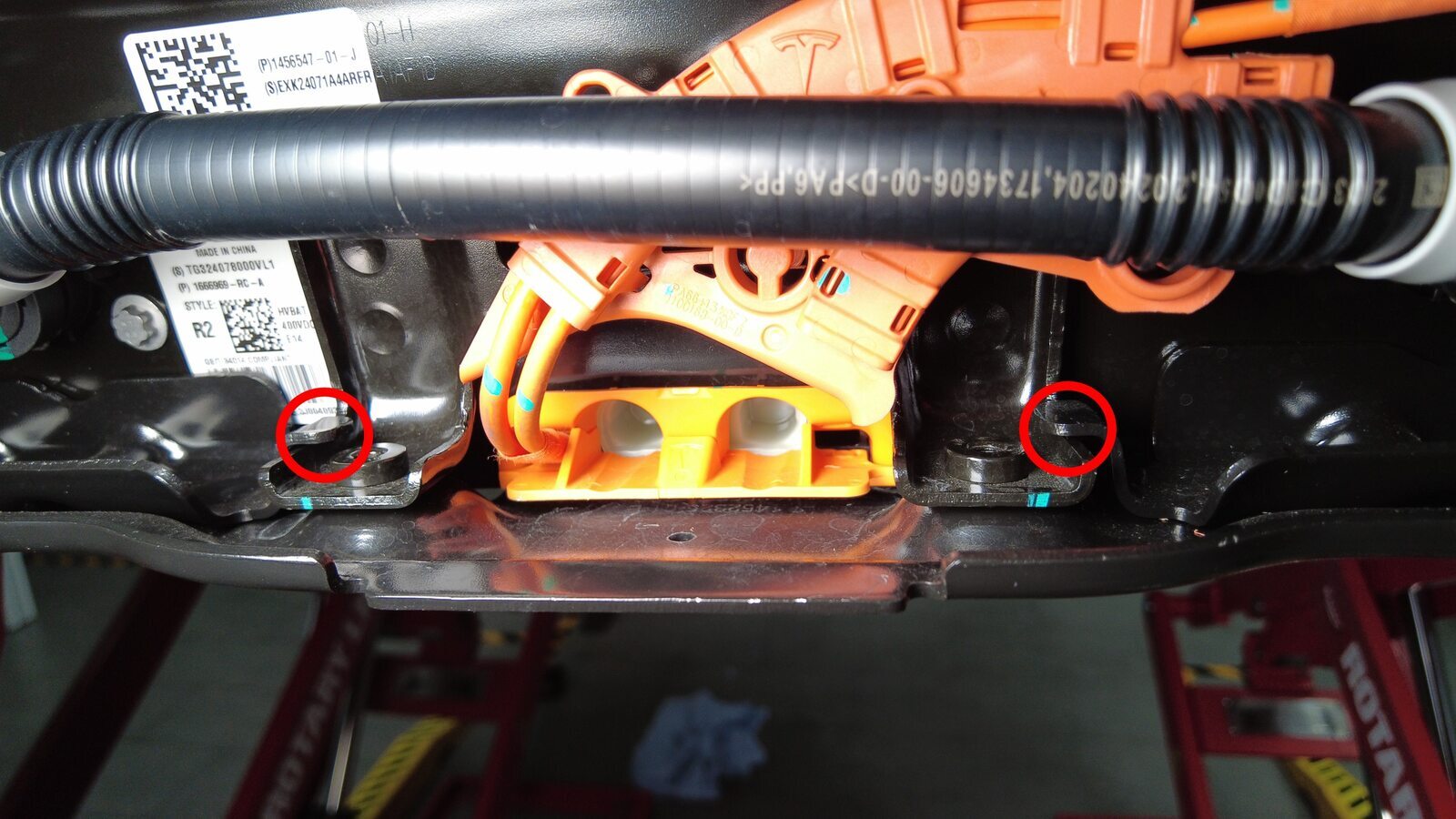

  38. 拆下将充电接口母排套件固定到高压接头的螺栓。
    注
    2 个螺栓,10 毫米,9 Nm

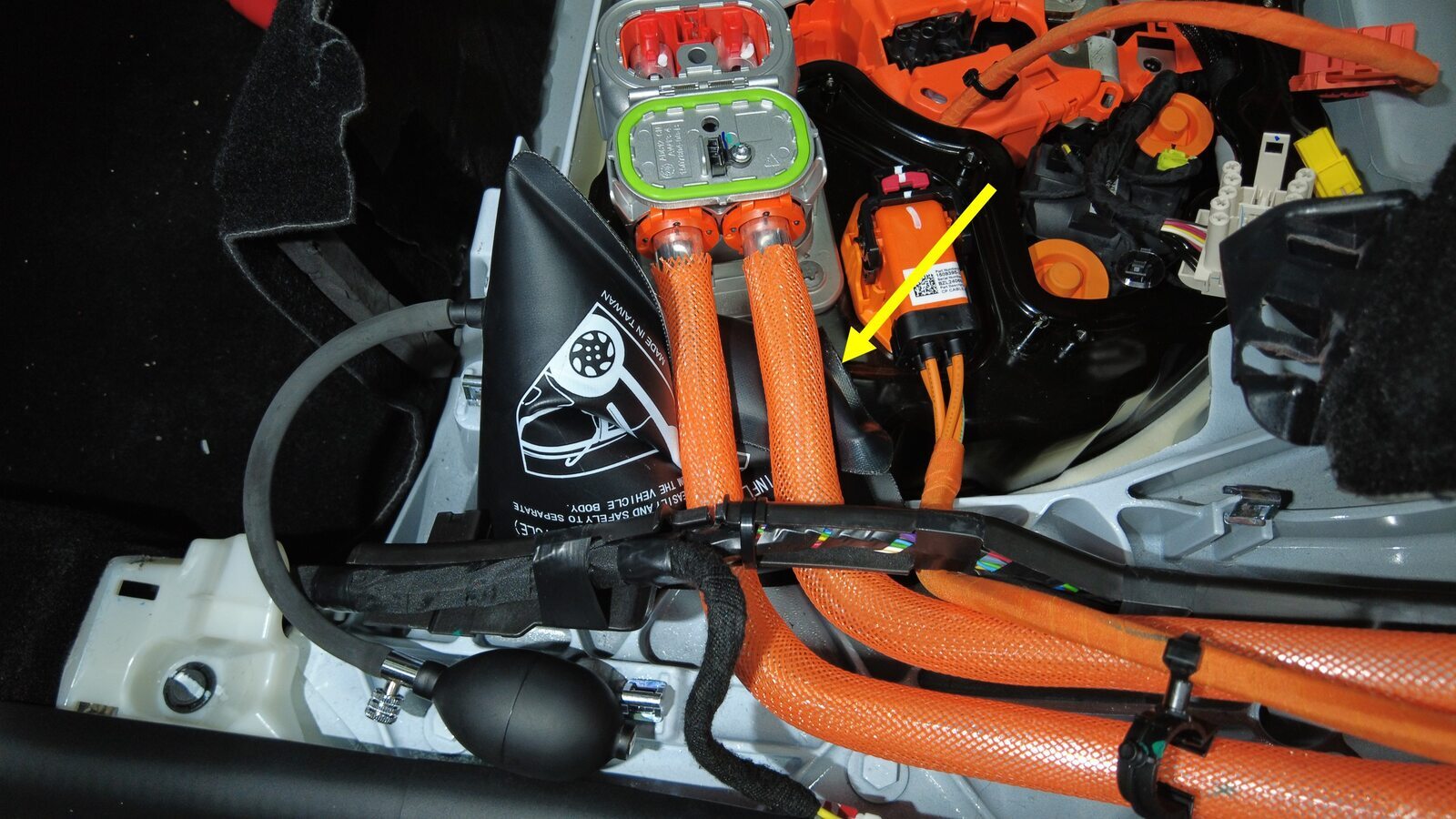

  39. 抬起母排套件连接器,将其从高压接头上拆下。
    注
    拆卸和安装期间,使用可充气的气囊将母排悬挂在远离高压接头的位置。握紧母排,因为母排上存在张力。注意请勿损坏线束支架。

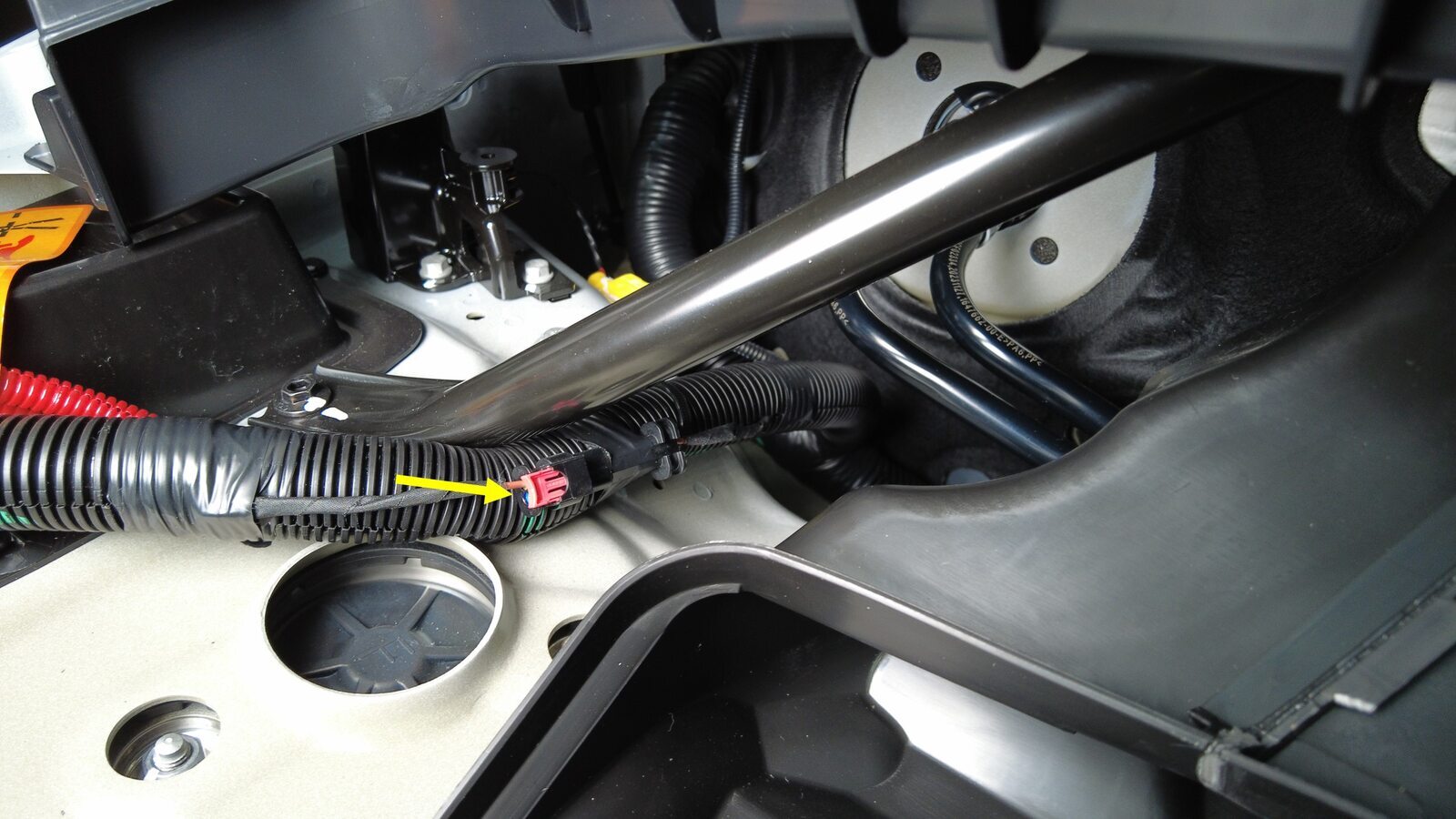

  40. 将交流充电接口入口线束从高压接头上断开。
    注
    1 个连接器。松开红色锁片,旋转控制杆臂以松开。

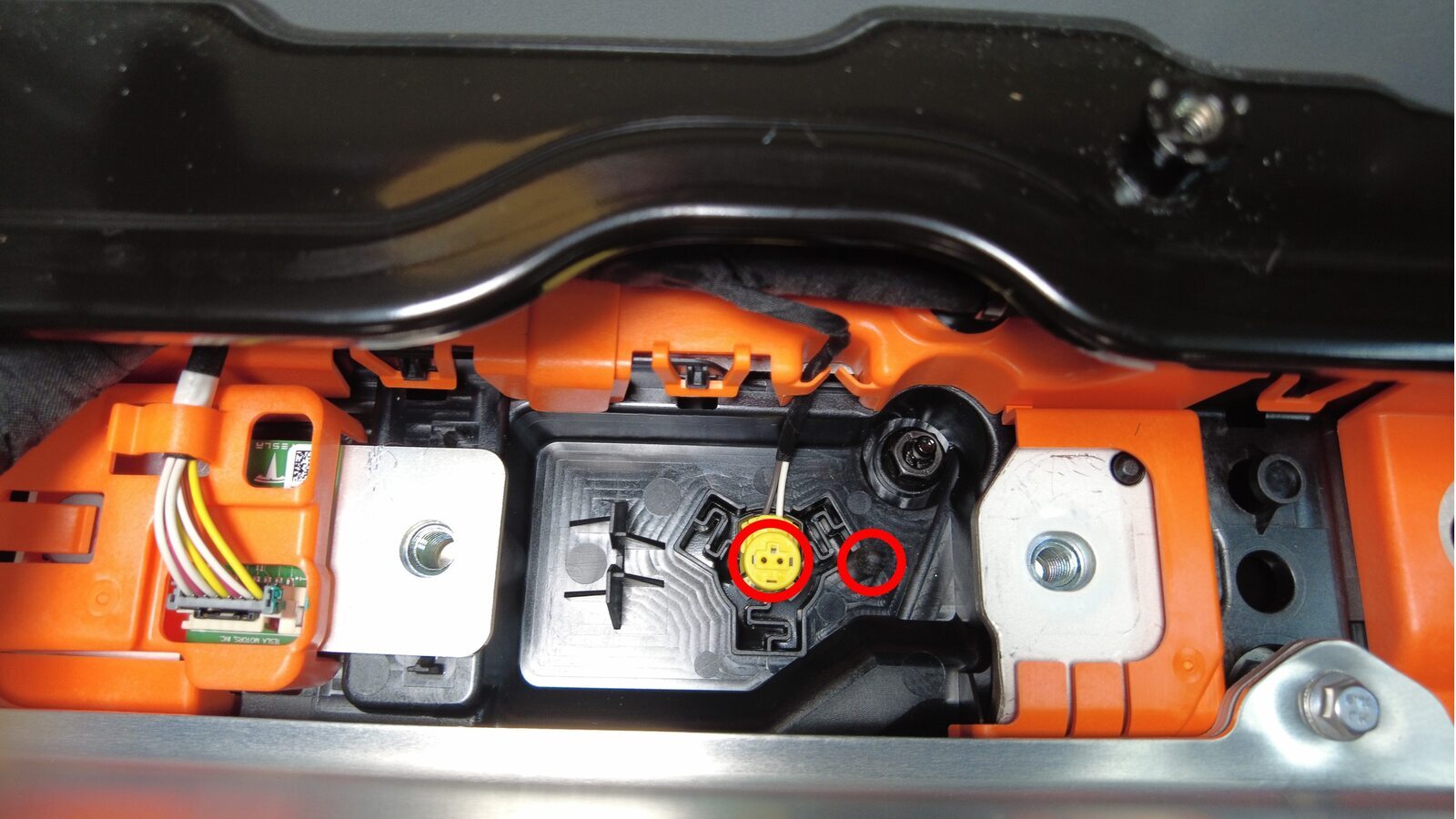

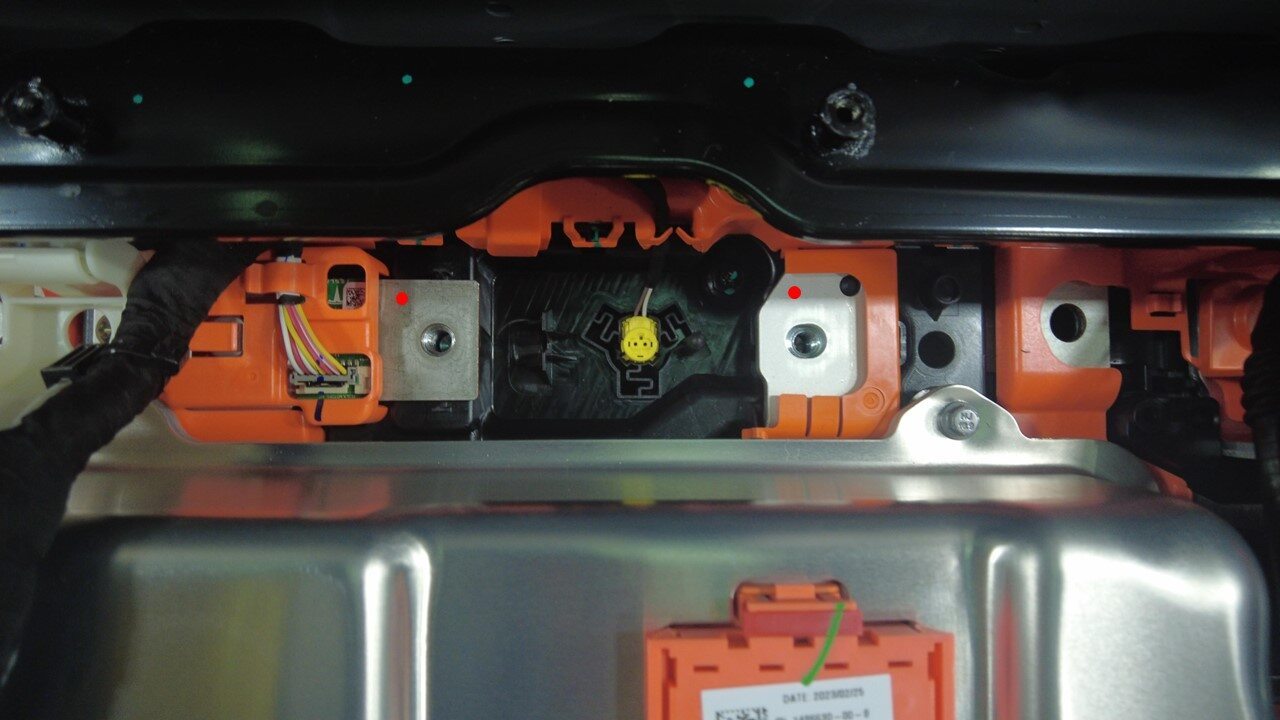

  41. 断开高压控制器逻辑连接器,然后安装逻辑盖。
    注
    1 个连接器,1 个盖子;松开锁片,然后向下推动把手以松开连接器
  42. 将正极 12V 输出盖从功率转换系统 (PCS) 线缆上松开。
    注
    1 个盖
  43. 拆下并弃用将功率转换系统 (PCS) 线缆固定到 12V 直通件输出的螺母。
    注
    1 个螺母,13 毫米,9 Nm;拆下螺母后弃用

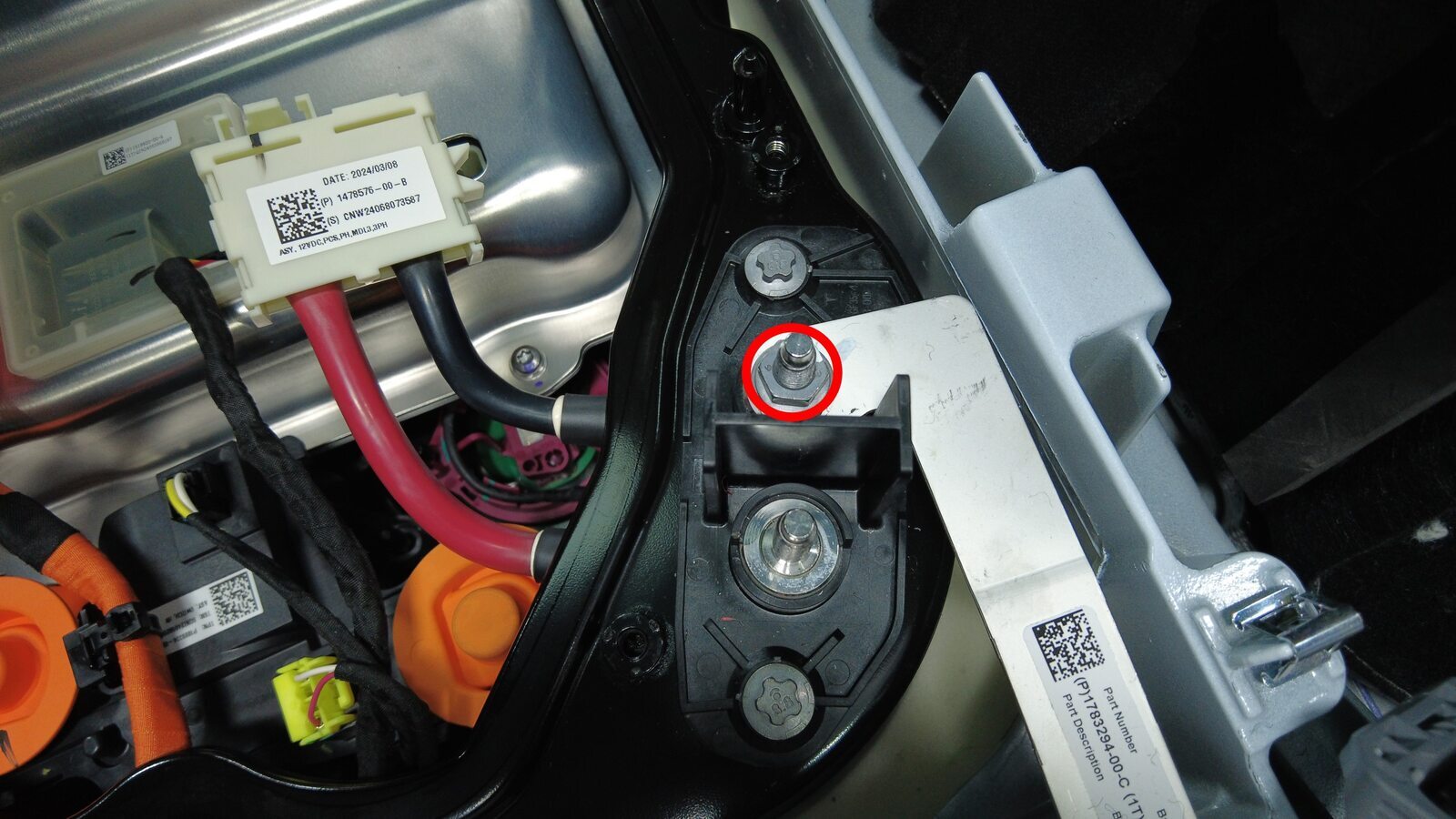

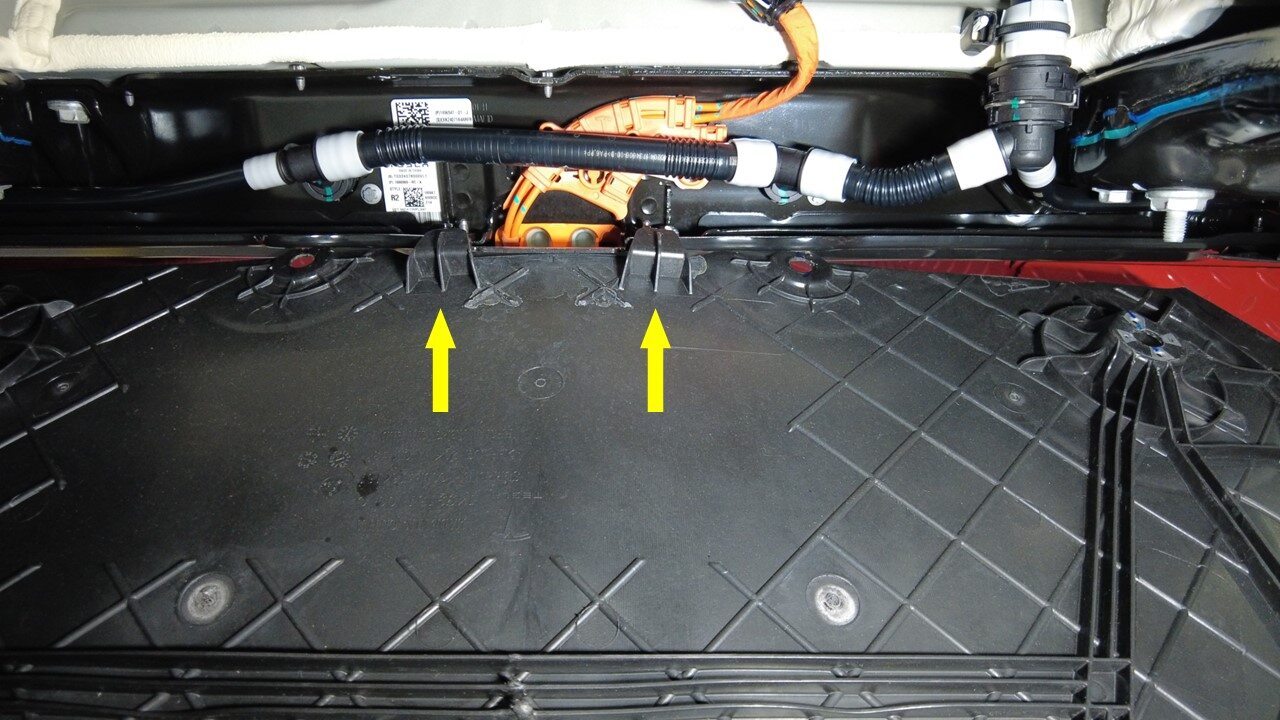

  44. 拆下将直流-直流接地母排固定到高压电池的螺母
    注
    1 个耐落螺母,13 毫米,9 Nm;拆下后弃用螺母
  45. 轻轻向上提起直流-直流接地母排

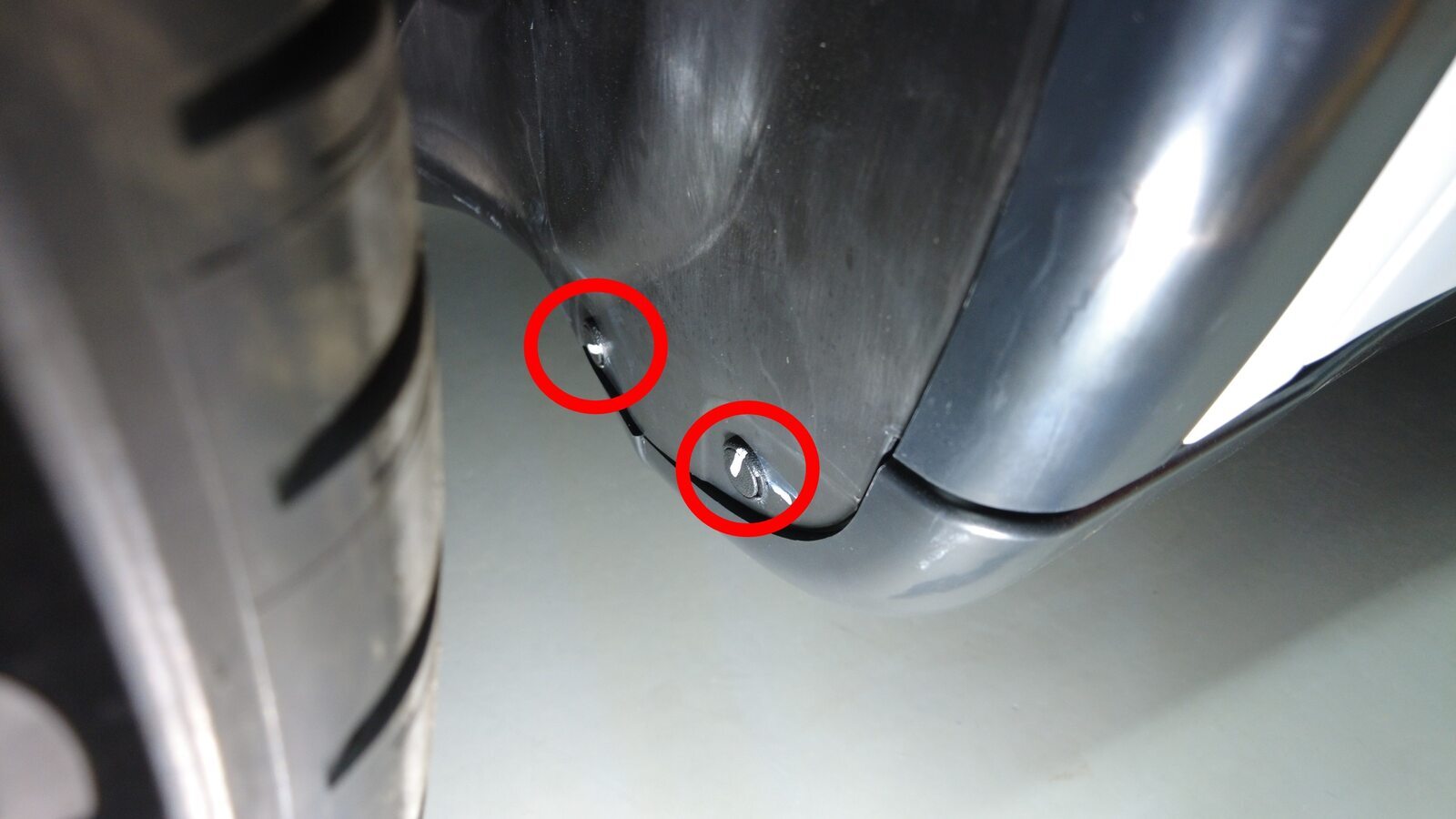

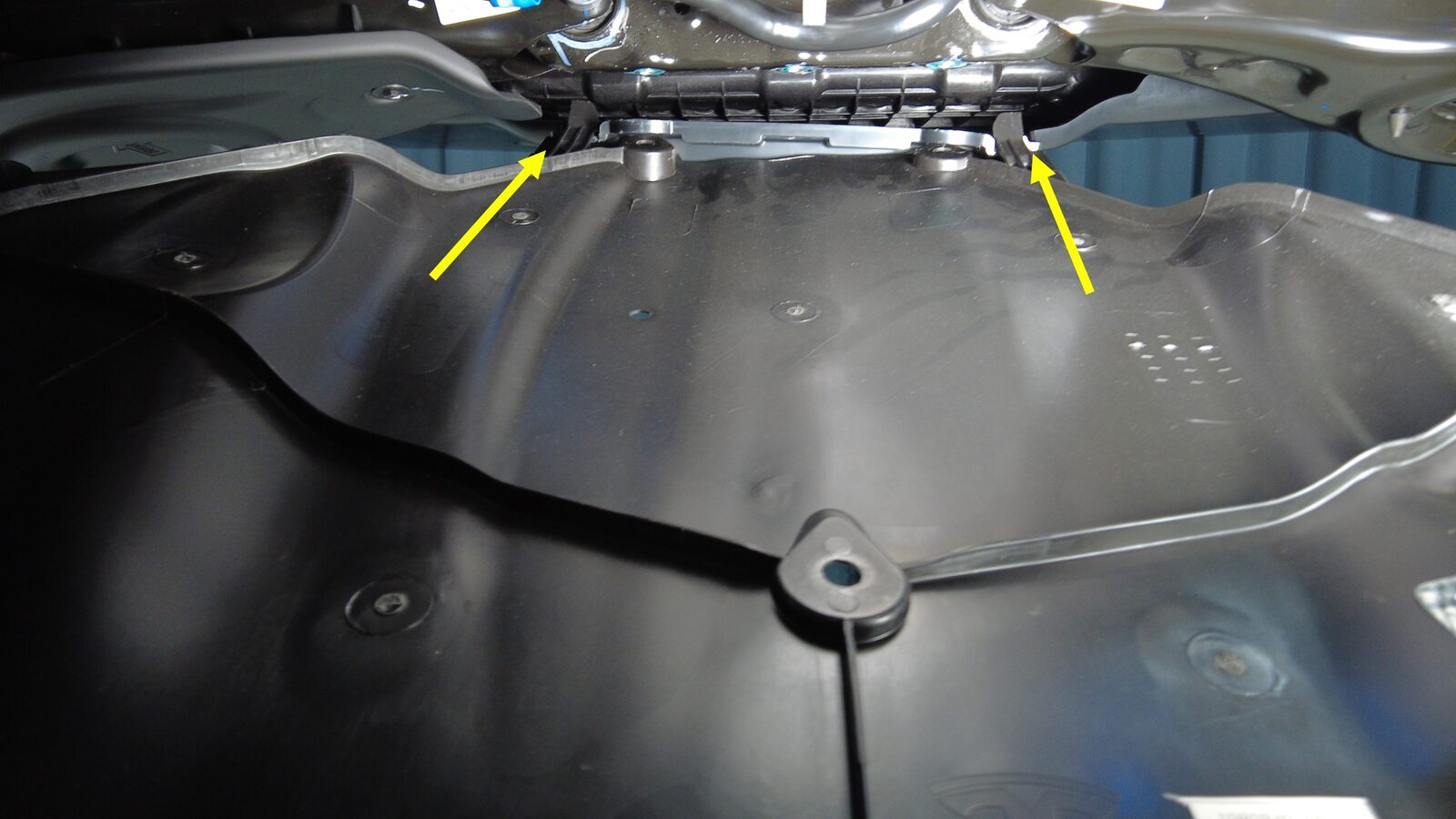

  46. 将前滑板从高压电池上拆下。请参阅 防滑板 - 高压电池 - 前 ((拆卸和更换))。
  47. 检查并佩戴高压绝缘手套。
    注
    使用前检查手套是否损坏,请参阅服务文档 TN-15-92-003,了解有关检查高压手套的信息。https://service.teslamotors.com/documents?model=&keys=TN-15-92-003&vehicle_system=&sort_by=field_date_submitted&sort_order=DESC

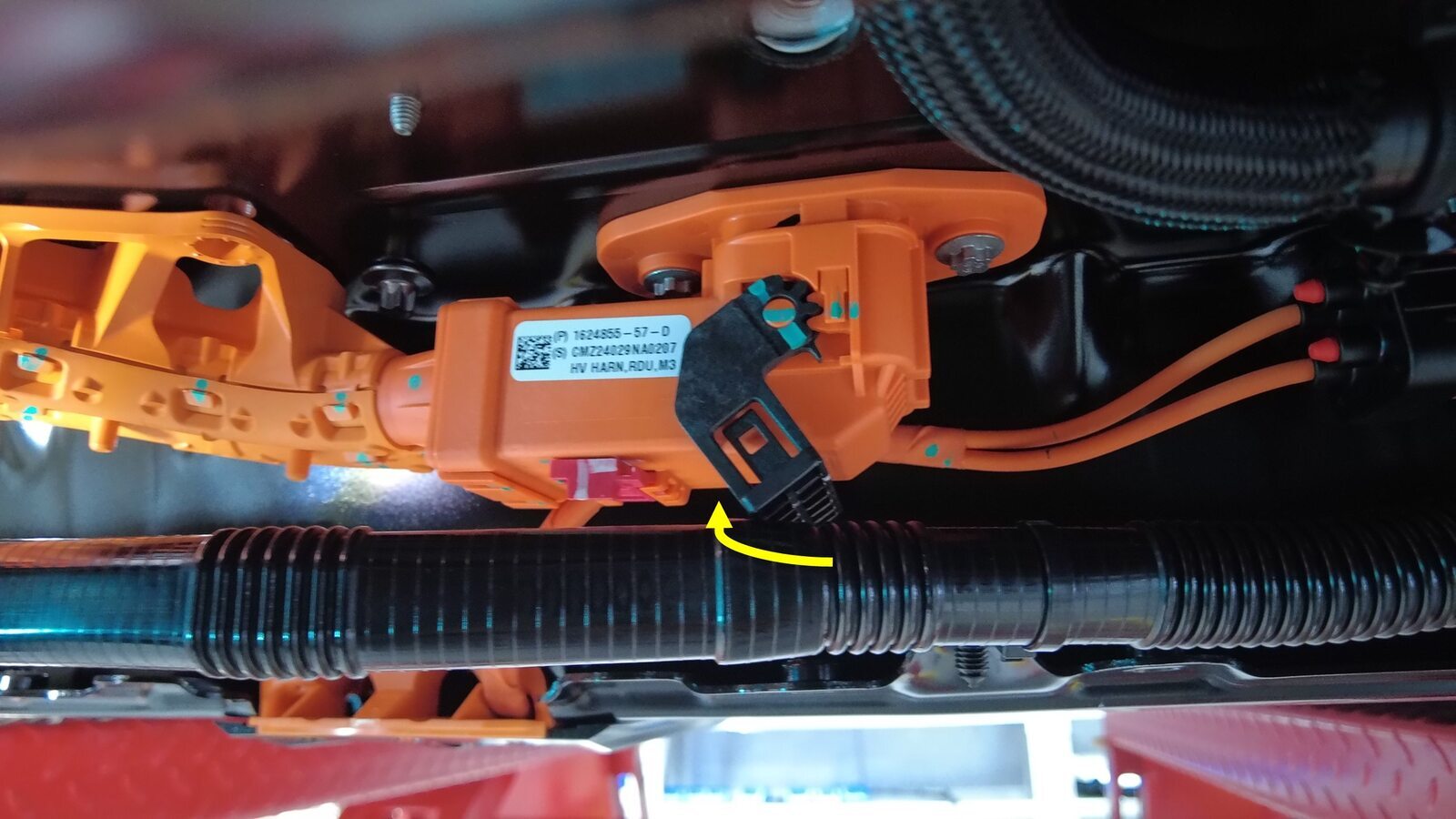

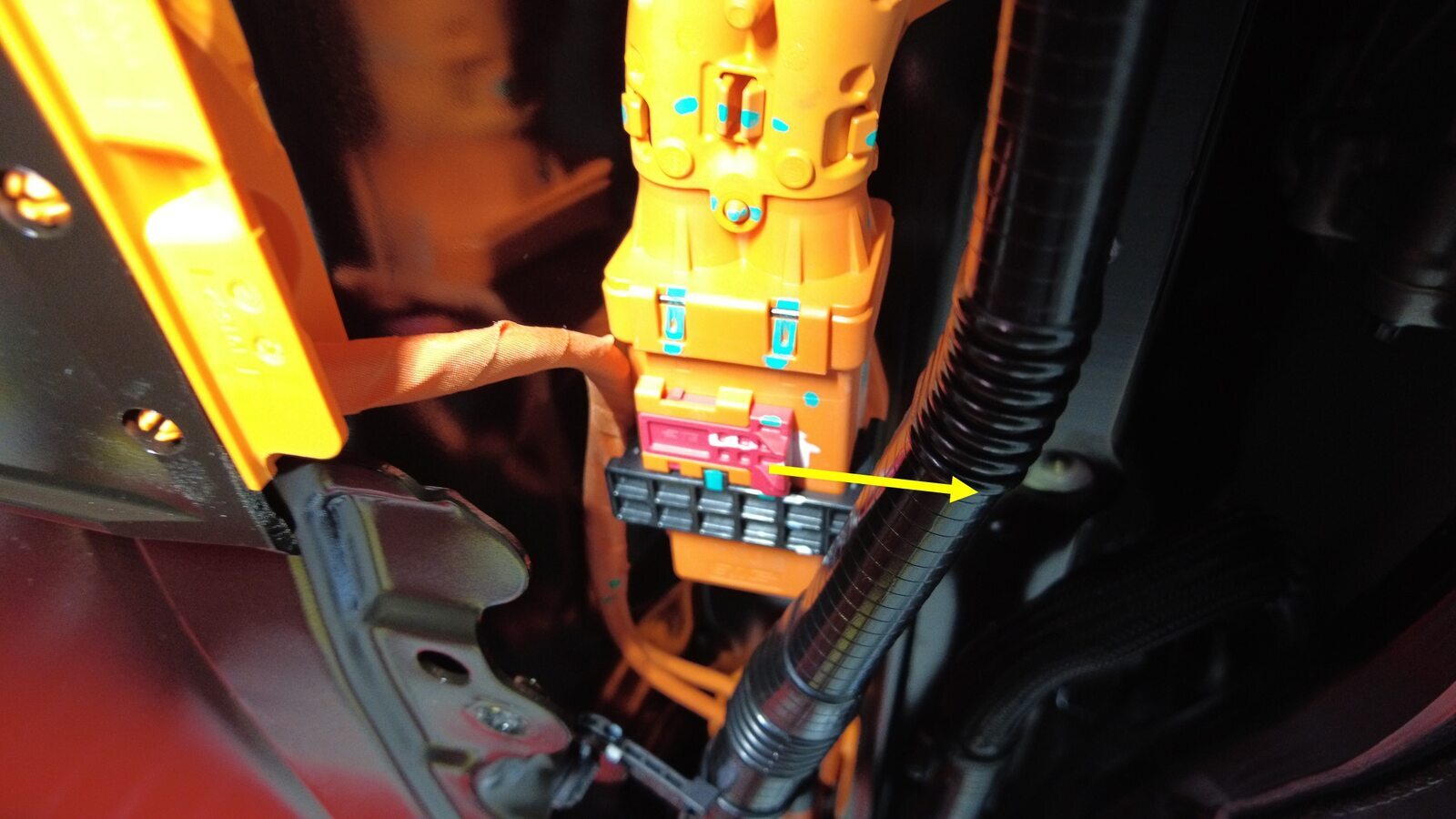

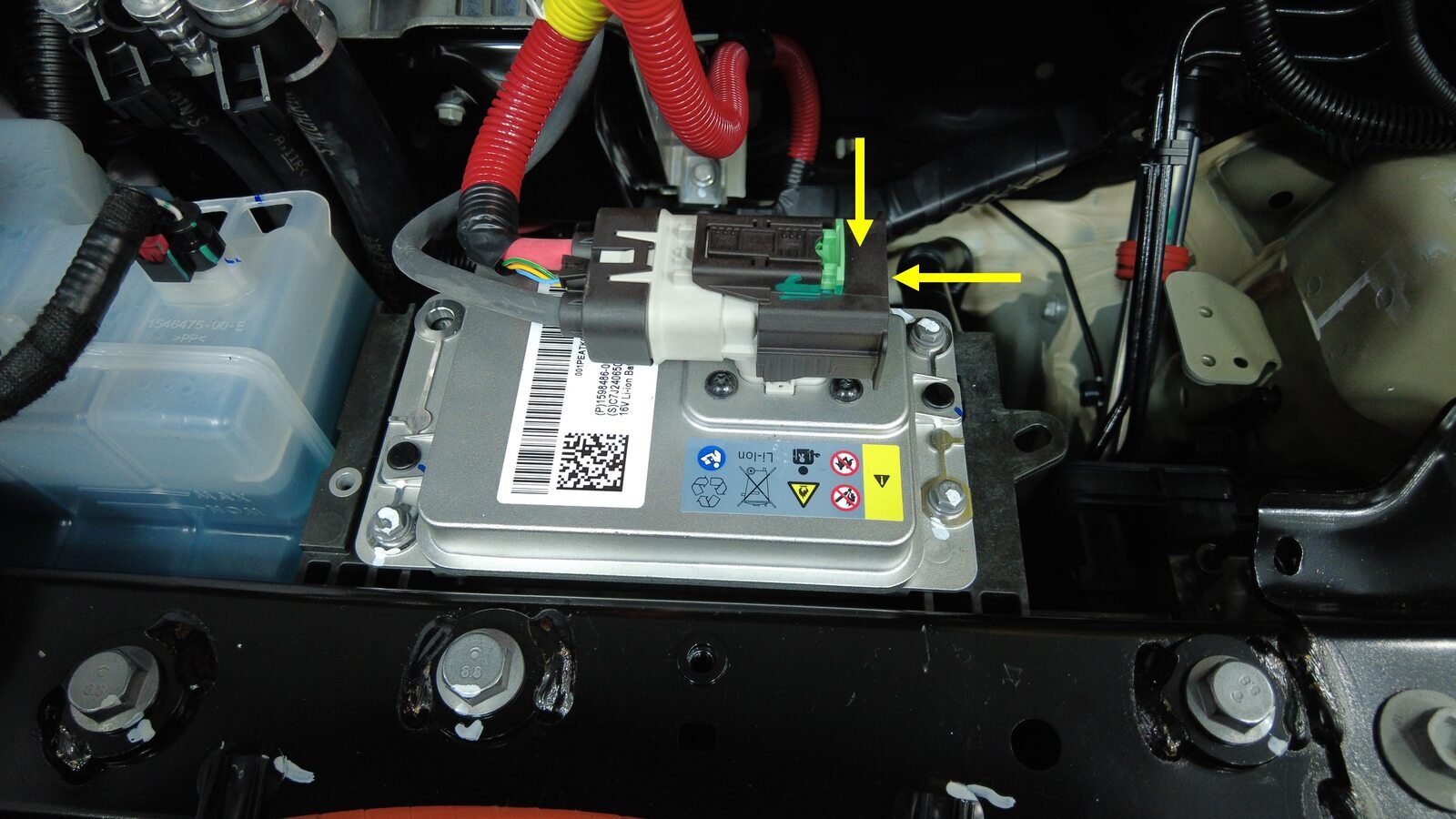

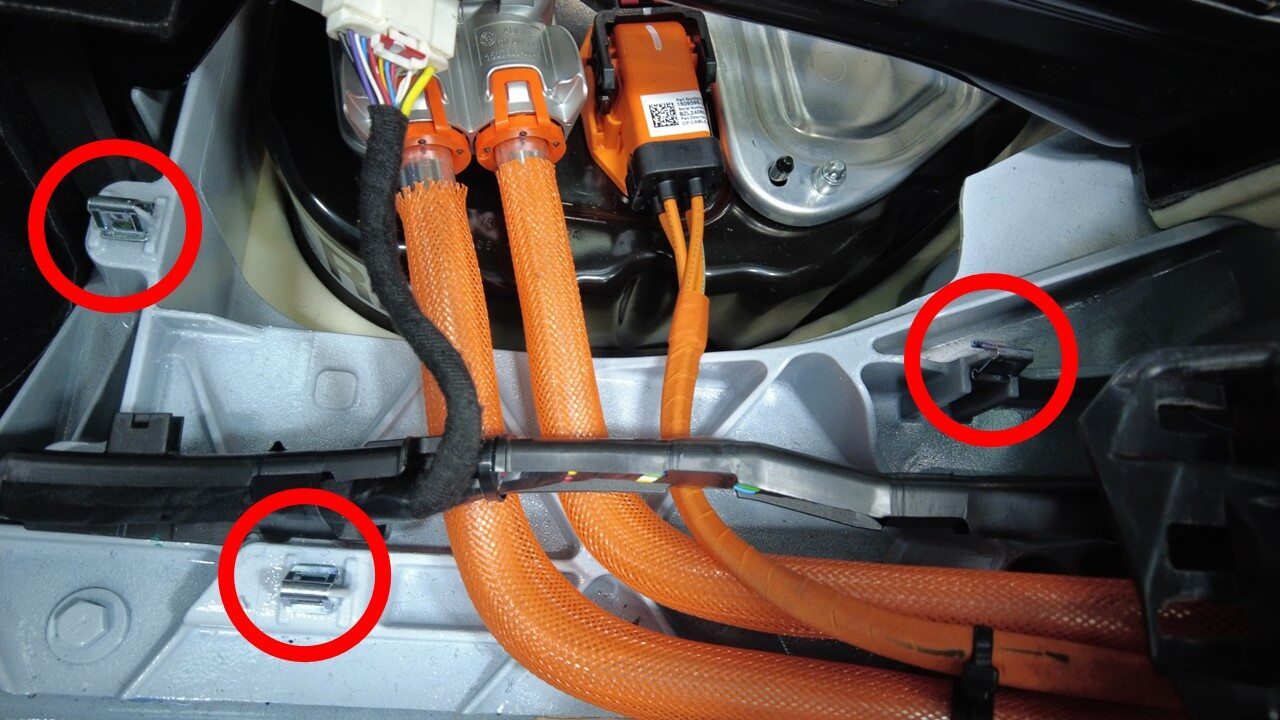

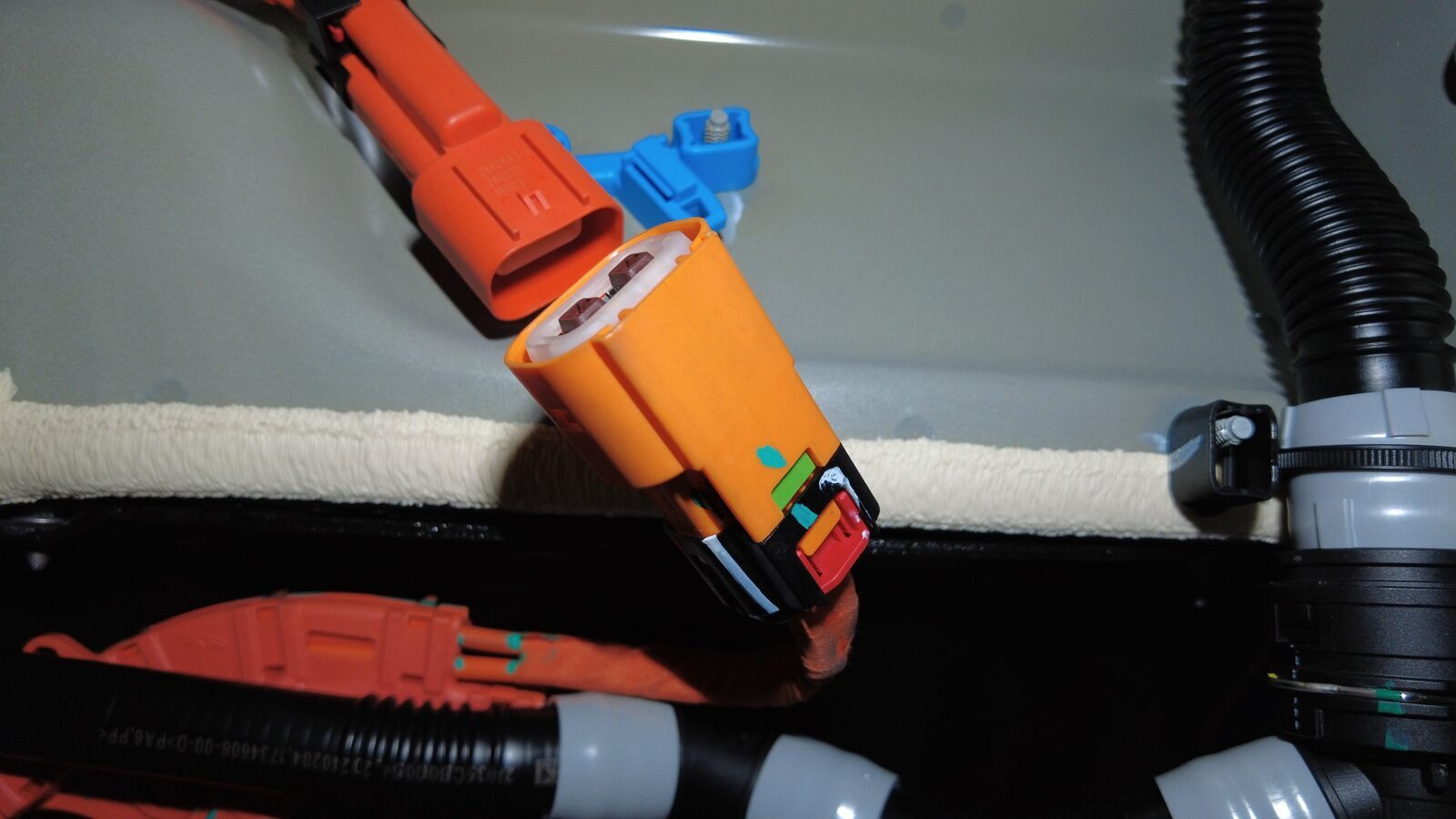

  48. 断开空调压缩机高压线束连接器。
    注
    将红色锁片拉离连接器以断开,然后按压黄色锁片并将连接器向后拉动,再按压绿色锁片以松开连接器。
  49. 脱下皮革手套和高压绝缘手套。

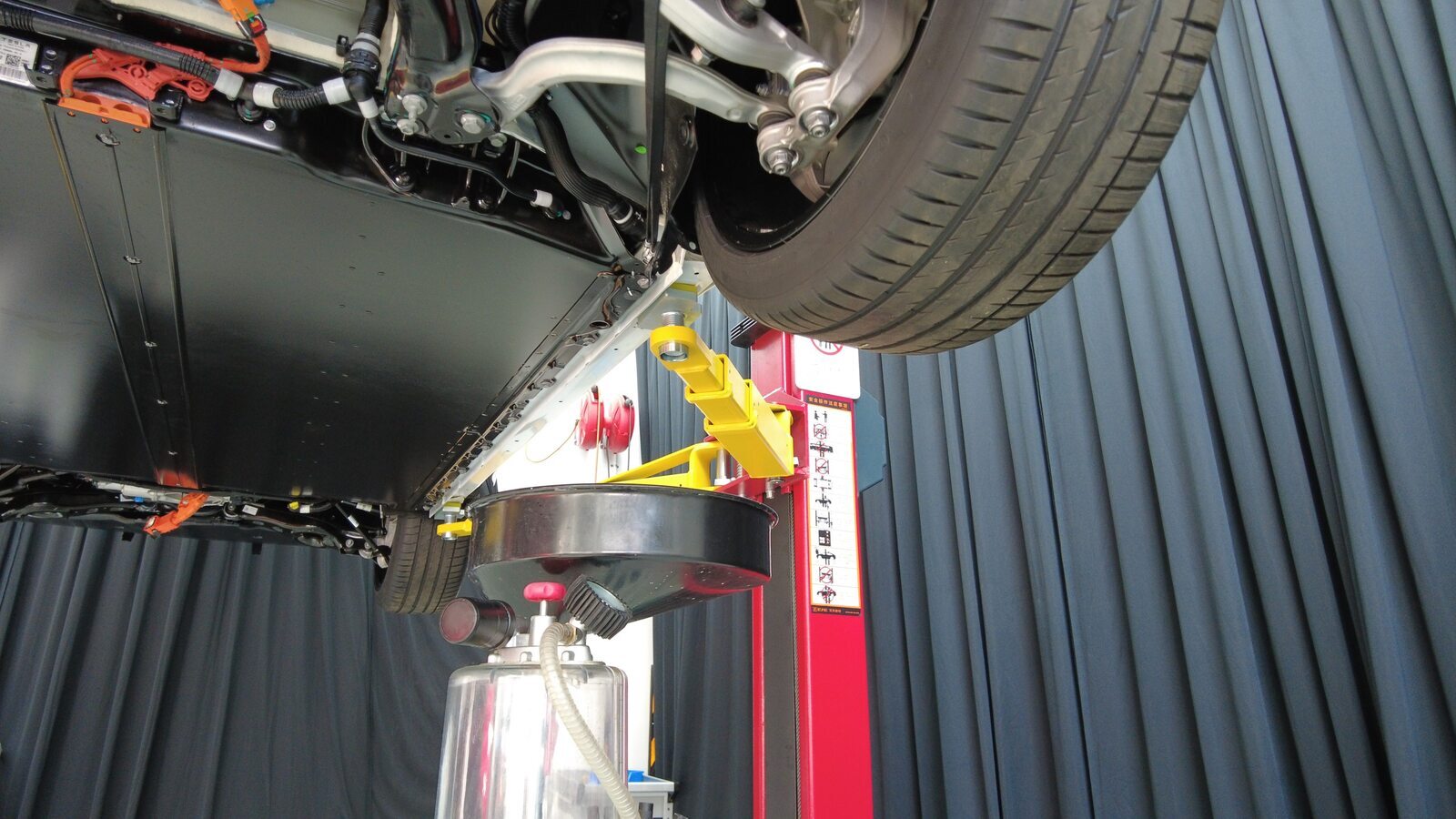

  50. 将冷却液排放容器放置在高压电池左前侧下方。

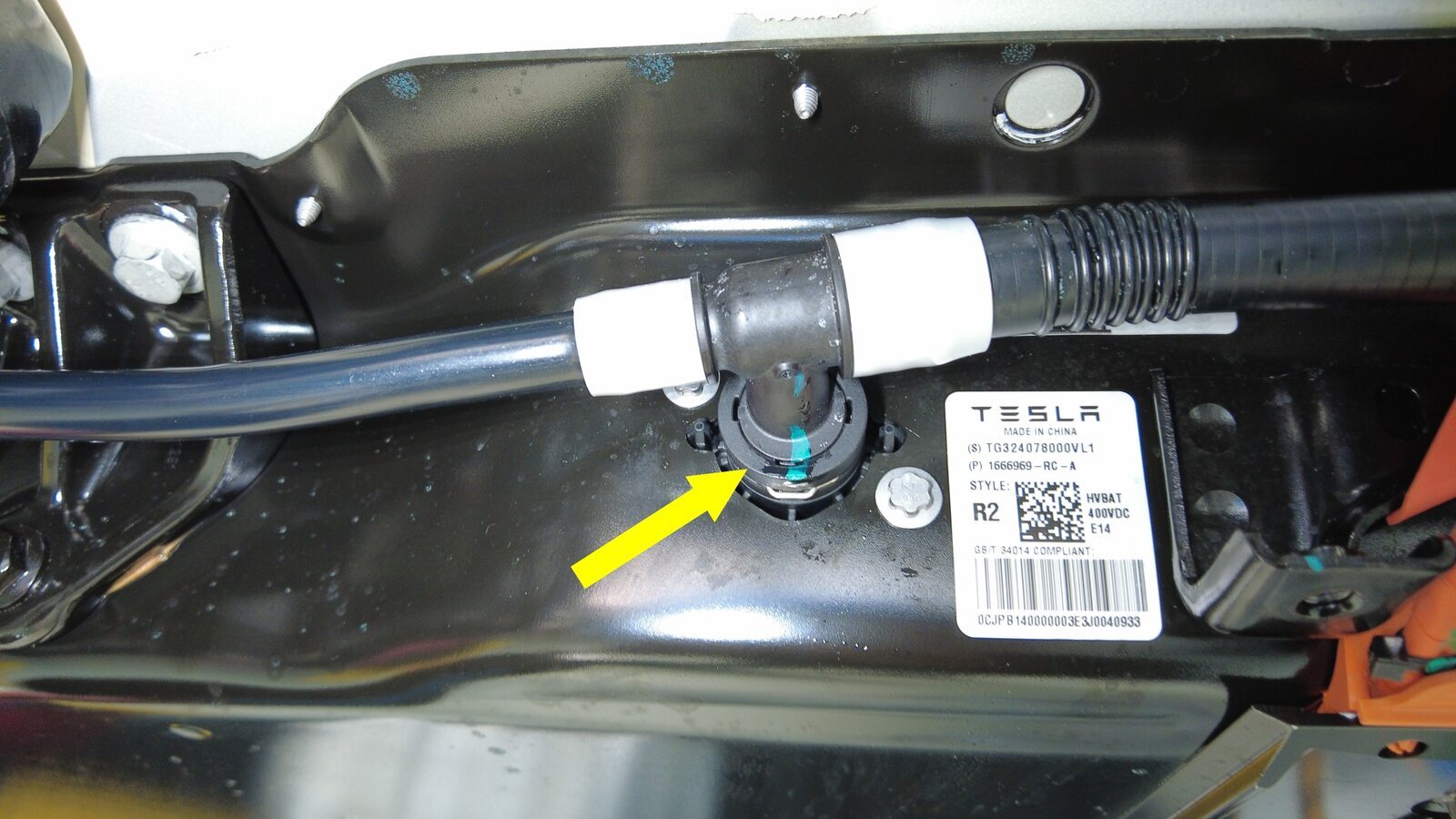

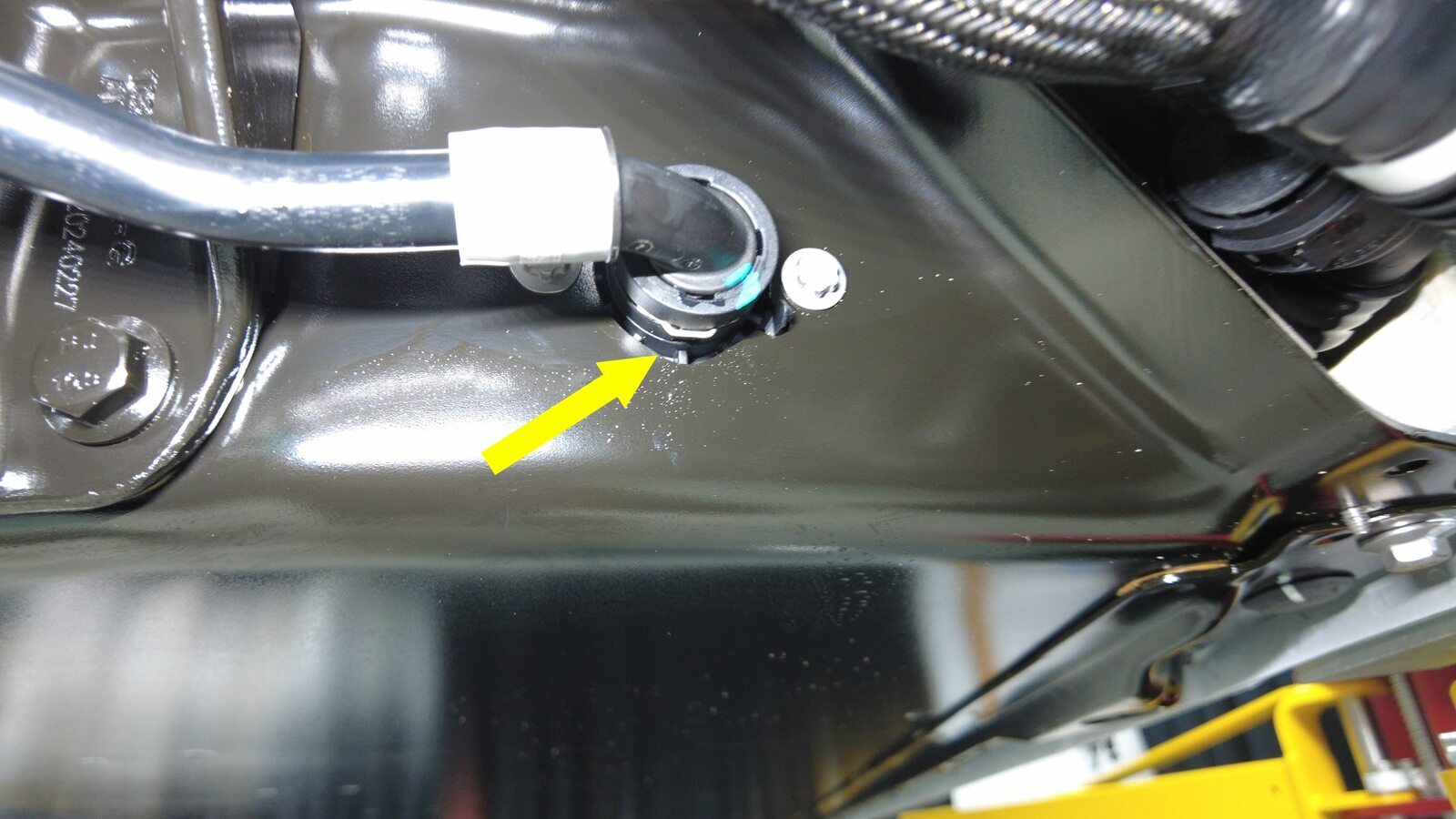

  51. 断开车辆左侧的高压电池回流软管,然后堵住软管。
    注
    1 个弹簧卡子。如果冷却液流失量超过 1 升,则需要进行冷却液真空加注。

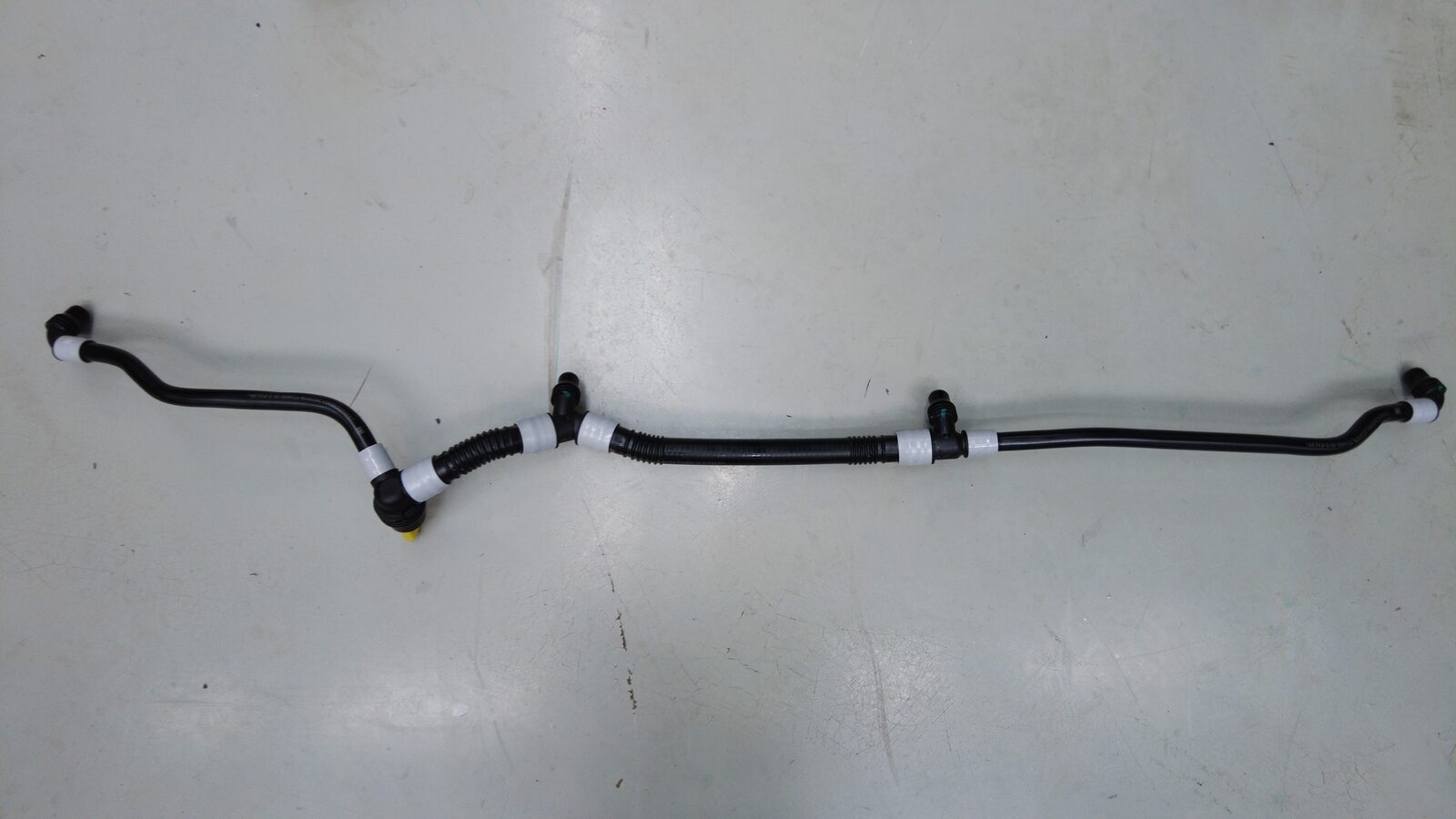

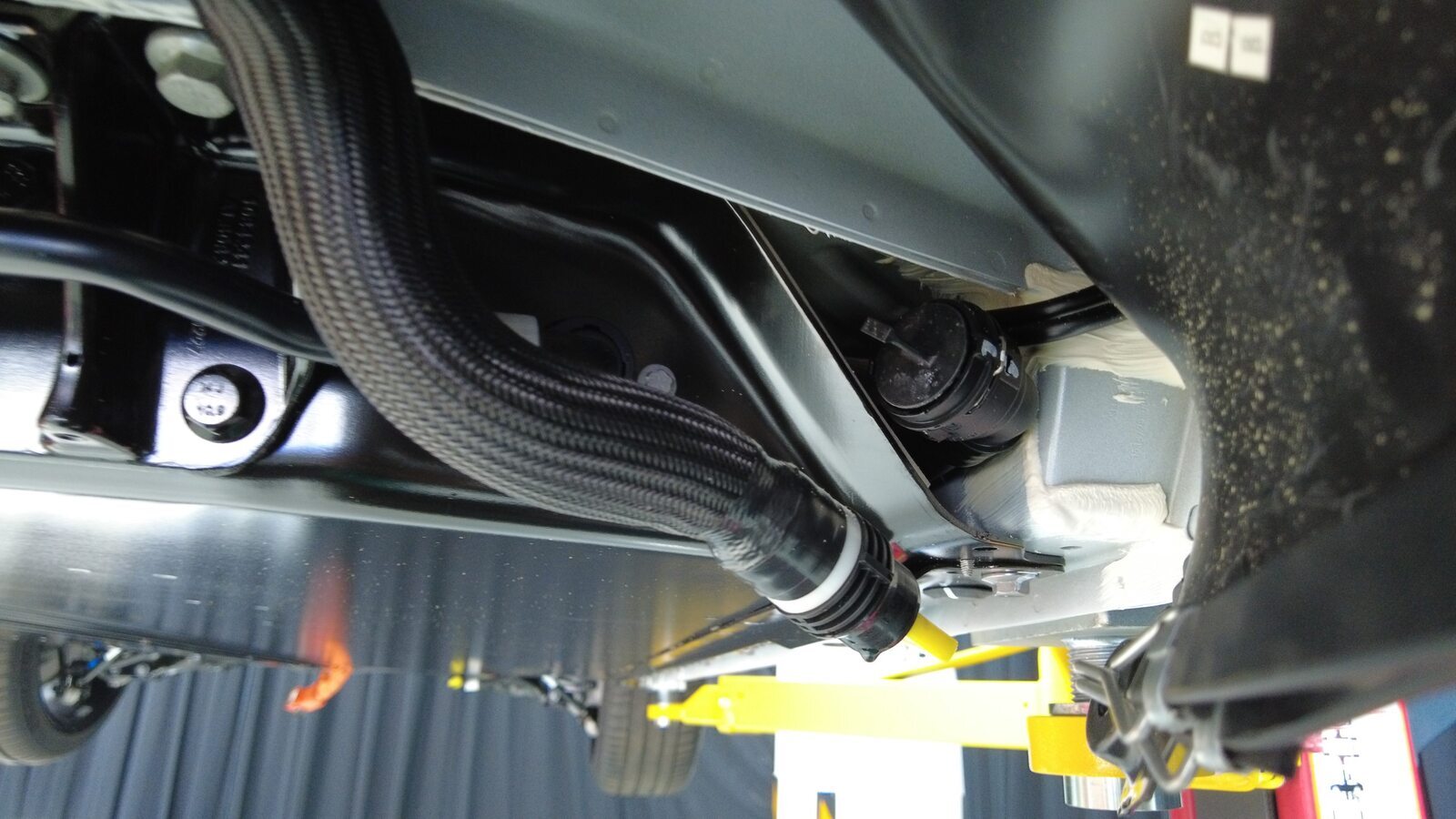

  52. 将冷却器至电池软管从车身上松开。
  53. 将高压电池前歧管软管从冷却器至电池软管上断开。
    注
    必要时堵住冷却液连接点;如果冷却液流失量超过 1 升,则需要进行冷却液真空加注。
  54. 将冷却液排放容器放在高压电池右侧前侧下方。

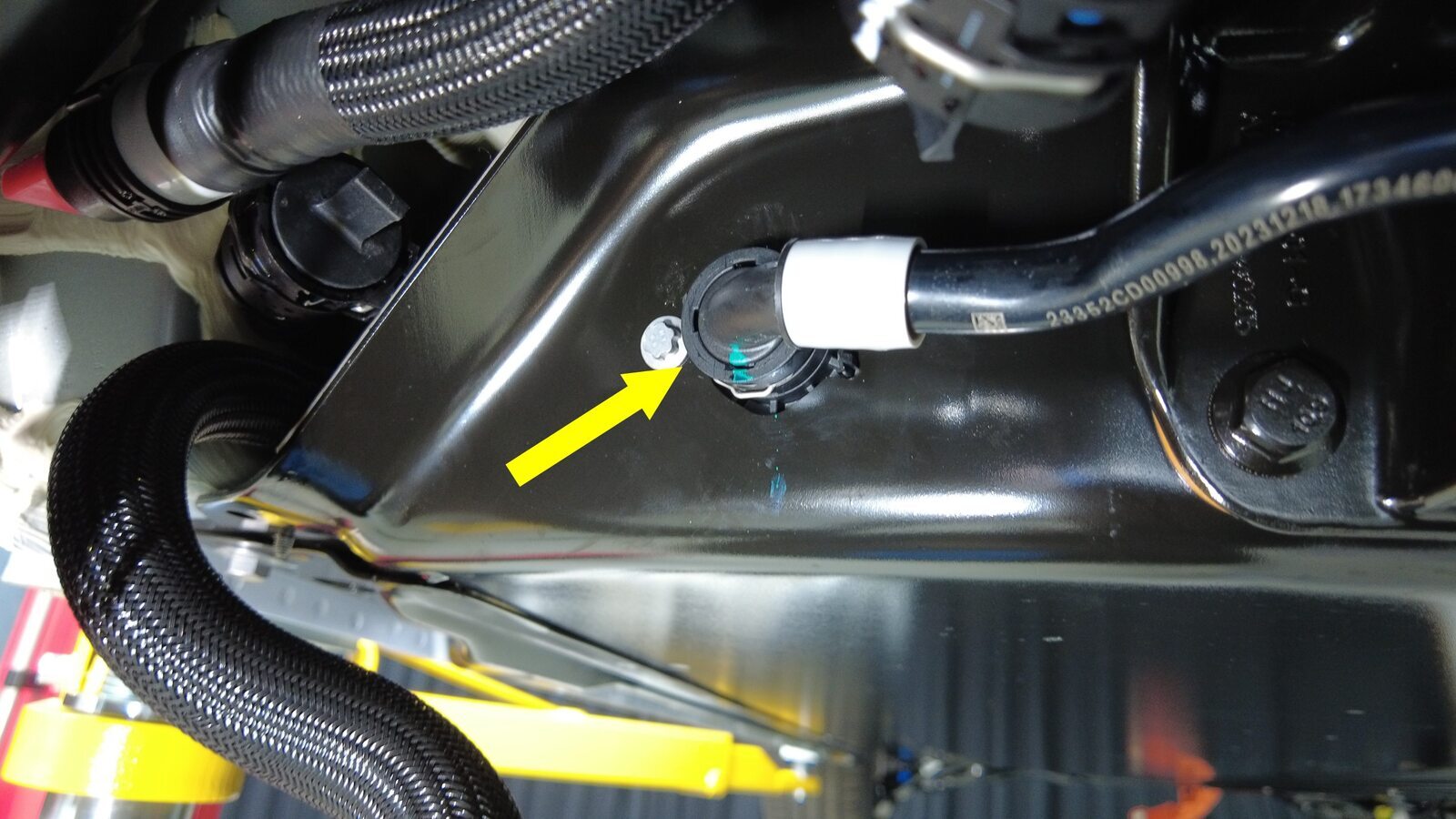

  55. 将动力总成回流软管从动力总成回流管上断开,然后堵住软管
    注
    1 个弹簧卡子
  56. 将动力总成供给软管从动力总成供给管上断开,然后堵住软管。
    注
    1 个弹簧夹;如果冷却液流失量超过 1 升,则需要进行真空加注
  57. 将冷却液排放容器从车辆下方取走。
  58. 将后滑板从高压电池上拆下。请参阅 滑板 - 后 - 高压电池 ((拆卸和更换))。
  59. 佩戴高压绝缘手套和皮质外手套。
  60. 拆下将后驱动电机高压电缆支架固定到高压电池的螺母。
    注
    1 个螺母,10 毫米,10 Nm
  61. 将后驱动电机高压电缆从高压电池上断开。
    注
    1 个连接器;松开锁片,然后向上转动释放杆,以断开连接器。请勿强行提起释放杆。确保后驱动电机接头上的对齐锁片没有损坏。
  62. 脱下高压绝缘手套。
  63. 将冷却液排放容器放置在车辆左后侧下方。
  64. 将左侧冷却液软管从高压电池后部断开。
    注
    1 个弹簧夹,2 个塞子。堵住冷却液软管和直通件。
  65. 将后驱动电机变流器入口软管从高压电池后部断开并堵住两端
    注
    1 个弹簧夹,2 个塞子;如果冷却液流失量超过 1 升,则需要进行真空加注
  66. 将冷却液排放装置放在高压电池右侧后侧下方
  67. 将冷却液出口软管从后回流软管上断开并堵住软管
    注
    1 个弹簧夹,2 个塞子;必要时使用车间毛巾清除右侧门槛板内残留的冷却液;如果冷却液流失量超过 1 升,则需要进行真空加注

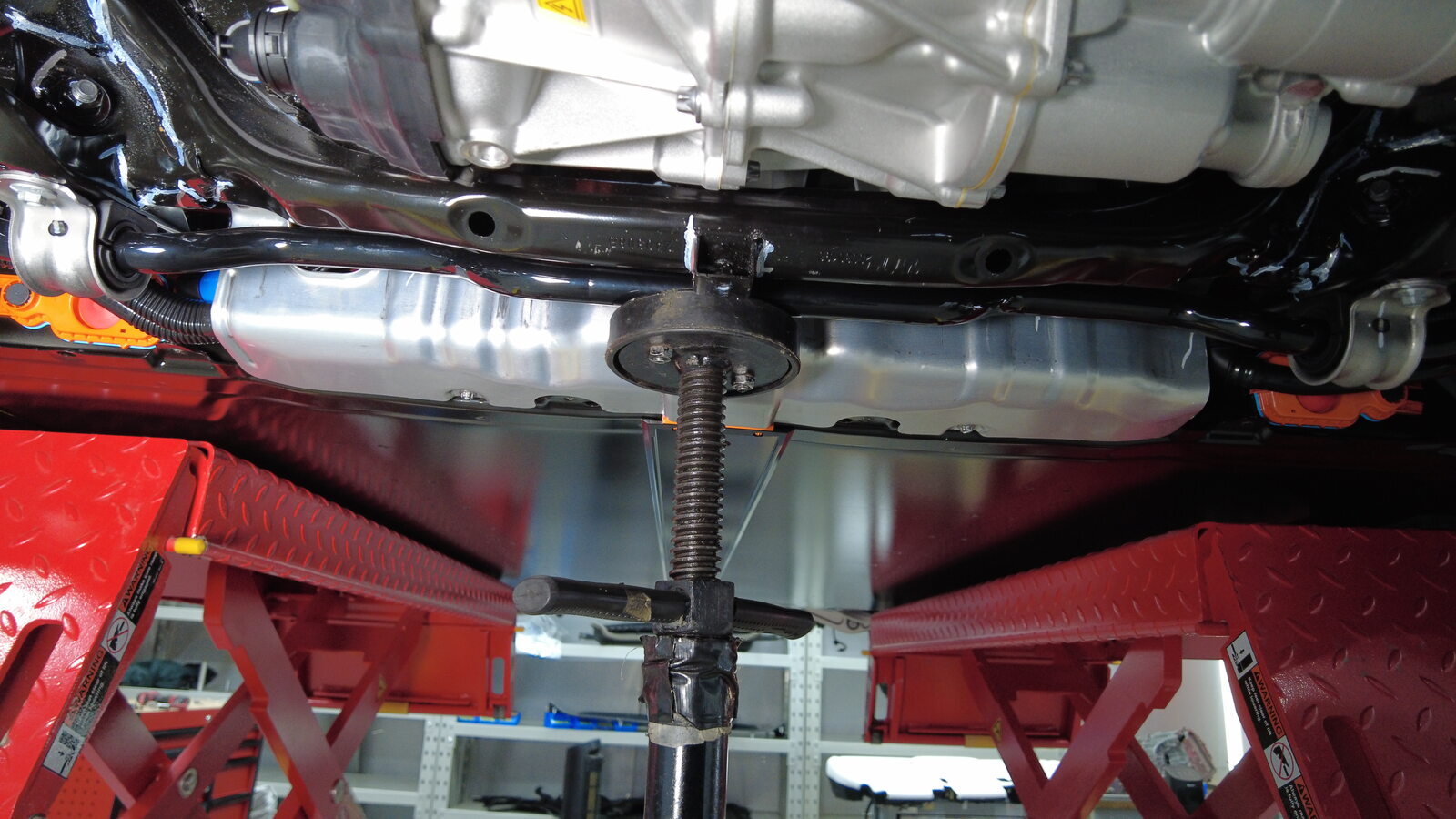

  68. 放置支撑台架以撑起后副车架前部。
  69. 拆下后副车架左右剪力板。请参阅 剪力板 - 后副车架 - 左侧 ((拆卸和更换))。

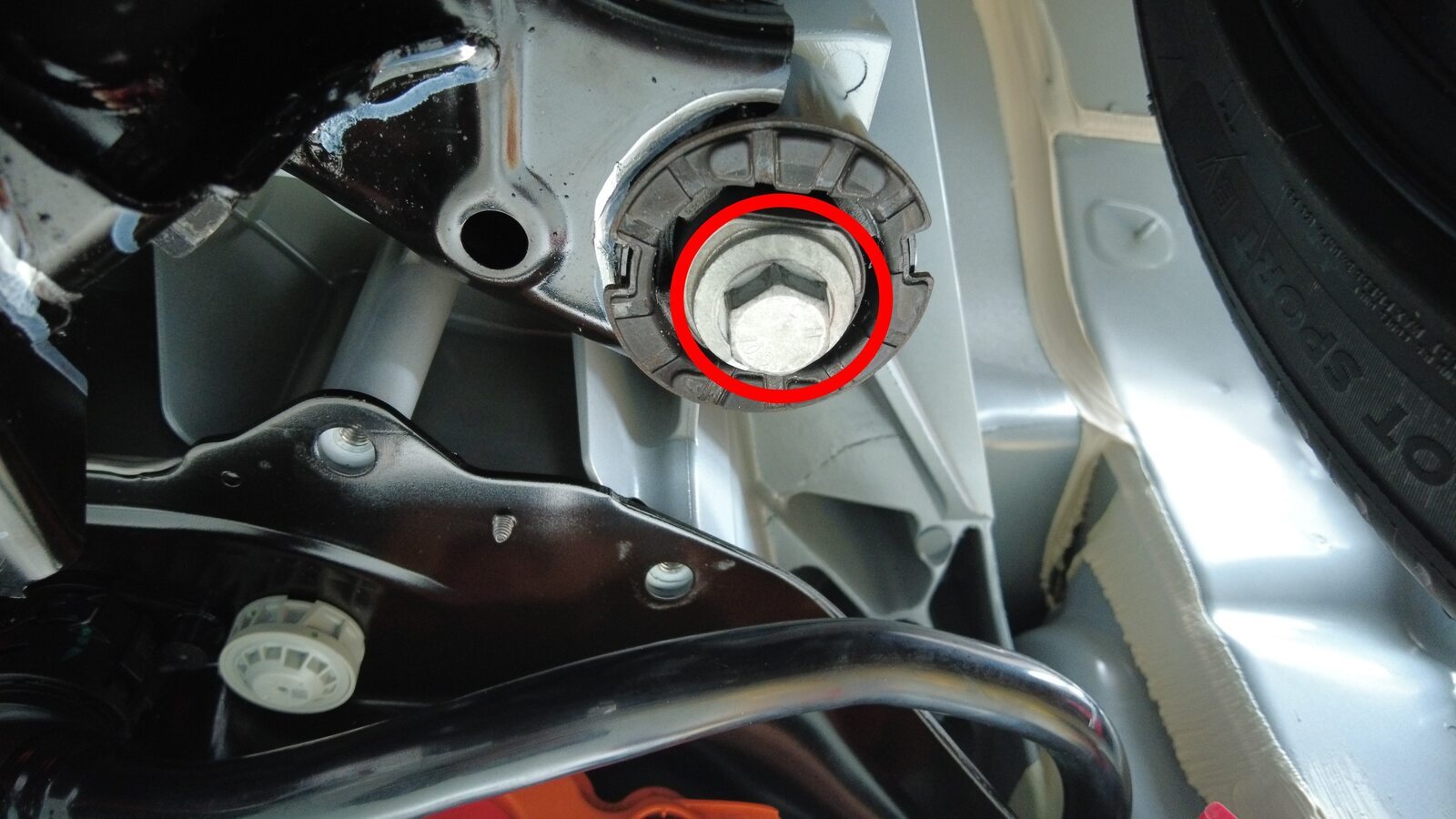

  70. 手动拧紧将副车架左侧固定到车身的螺栓。
    注
    1 个螺栓,21 毫米,125 Nm
  71. 手动拧紧将副车架右侧固定到车身的螺栓。
    注
    1 个螺栓,21 毫米,125 Nm
  72. 将支撑架从车辆下方移走。

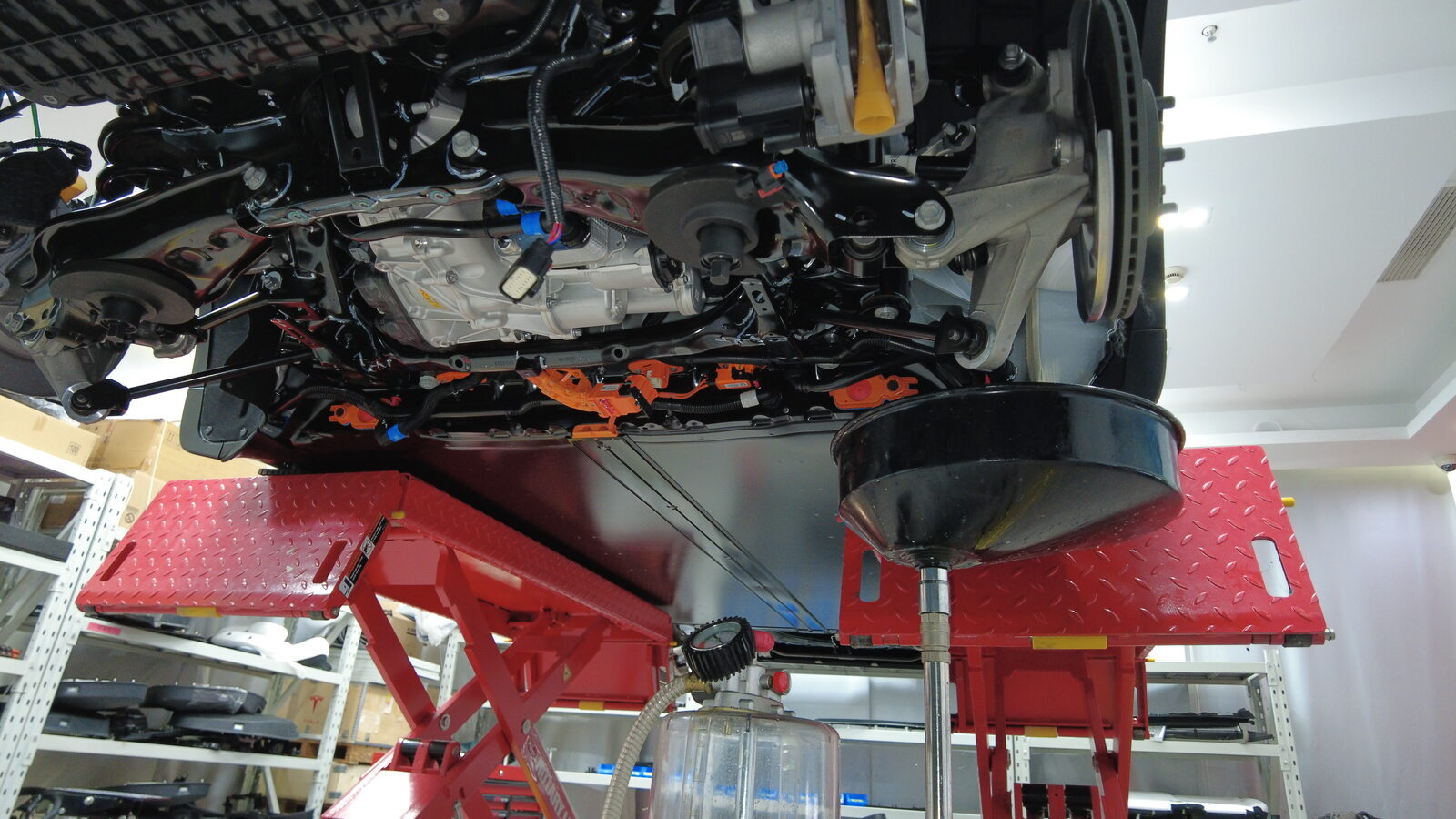

  73. 将高压电池操作台放置入位,然后降下车辆以支撑高压电池。
    注
    建议请他人协助;对齐工作台,以便通过电池工作台的开口接触高压电池的中间 4 个螺栓;使用操作台上倾角可调的千斤顶调节电池操作台的最终位置

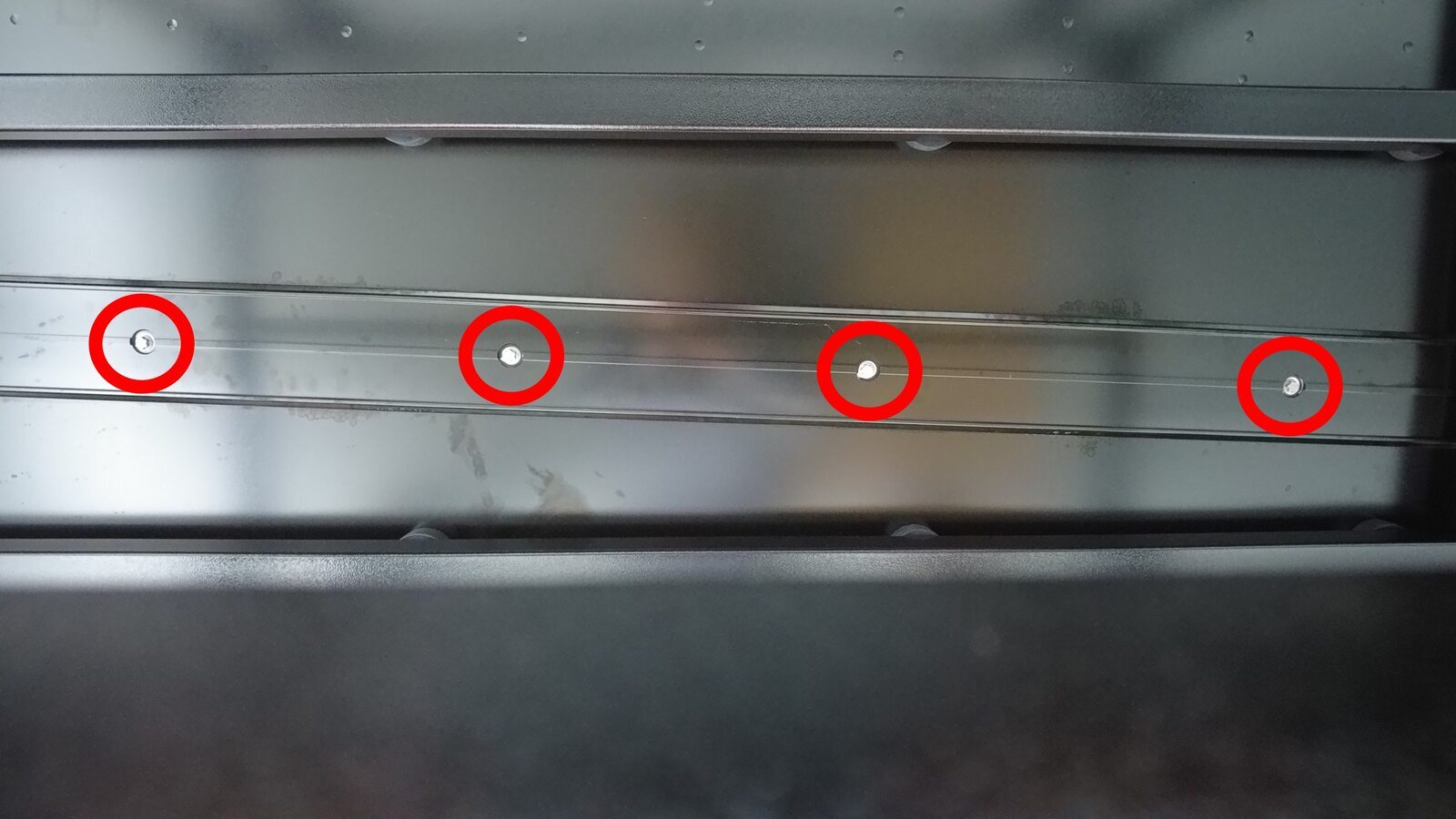

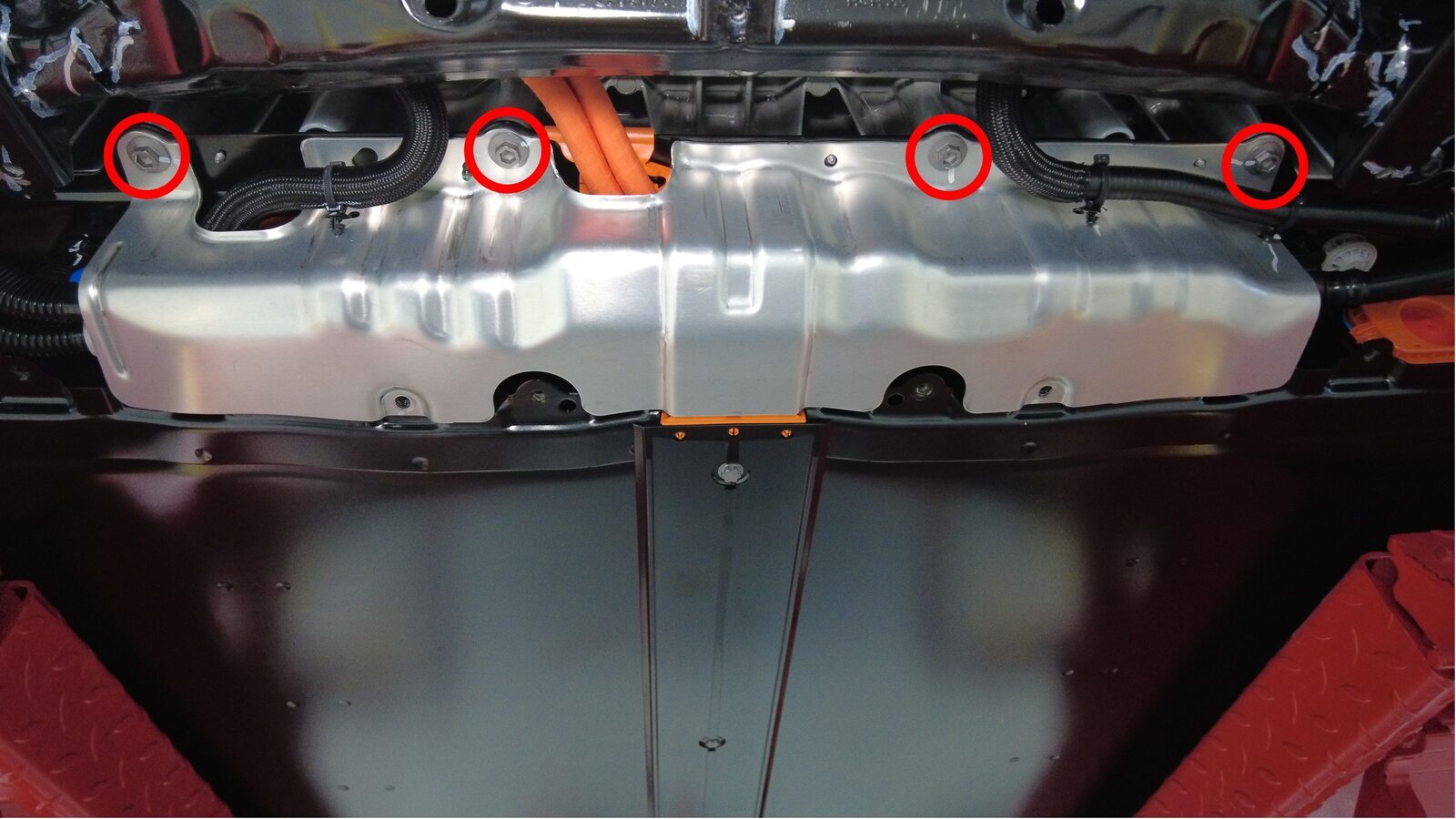

  74. 拆下用于固定高压电池中间滑板盖的中间螺栓。
    注
    4 个螺栓,EP14,34 Nm

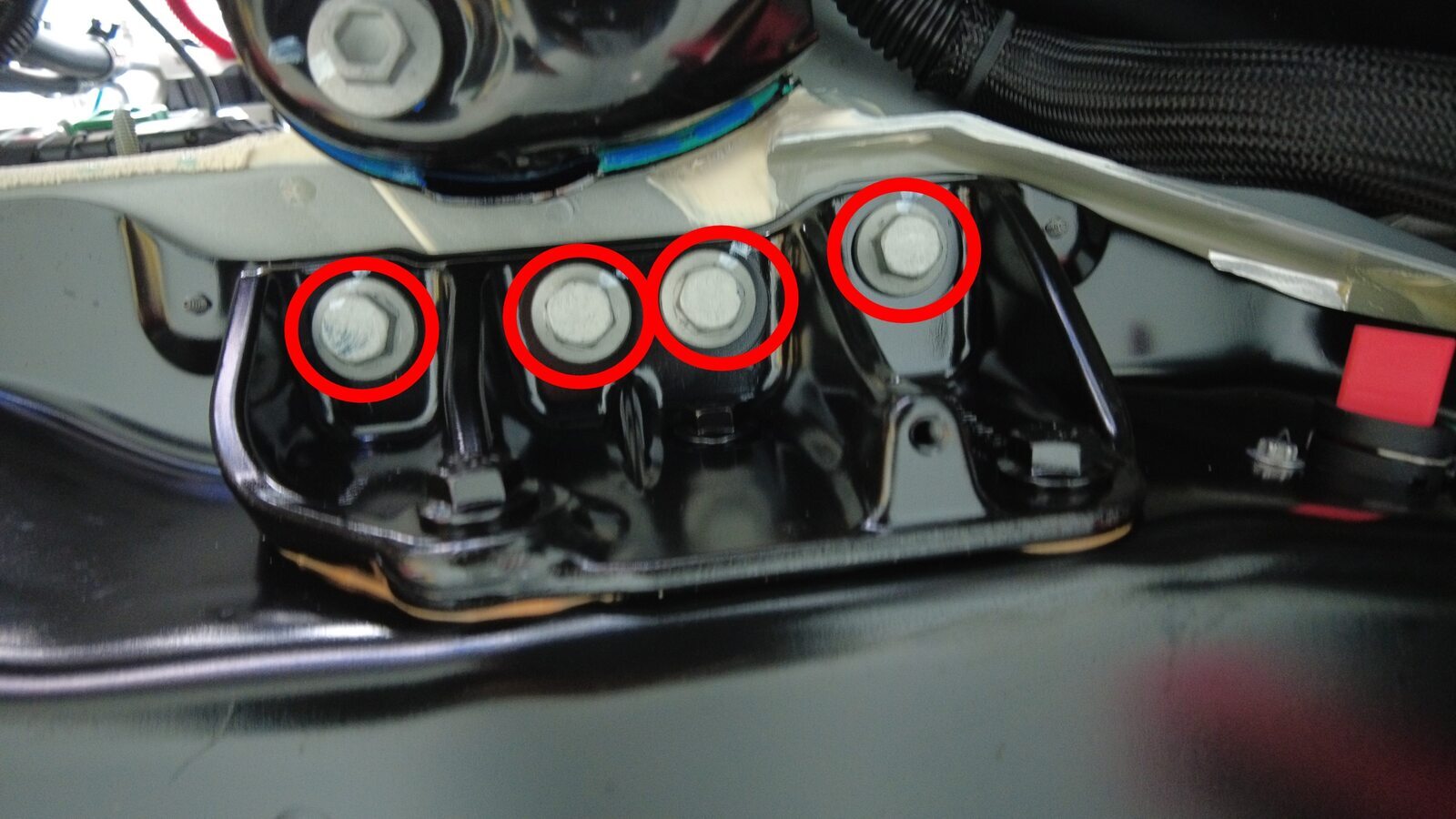

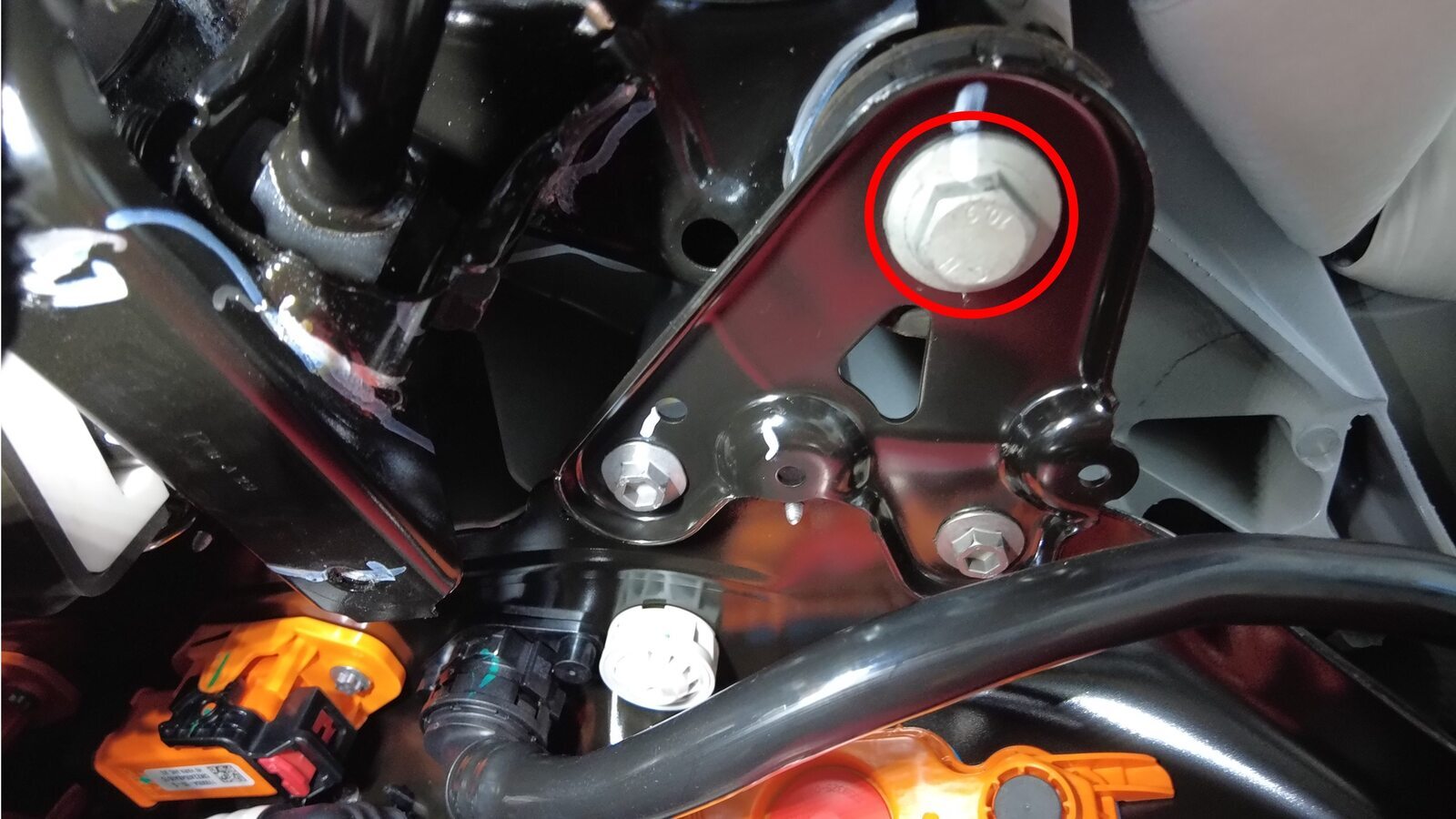

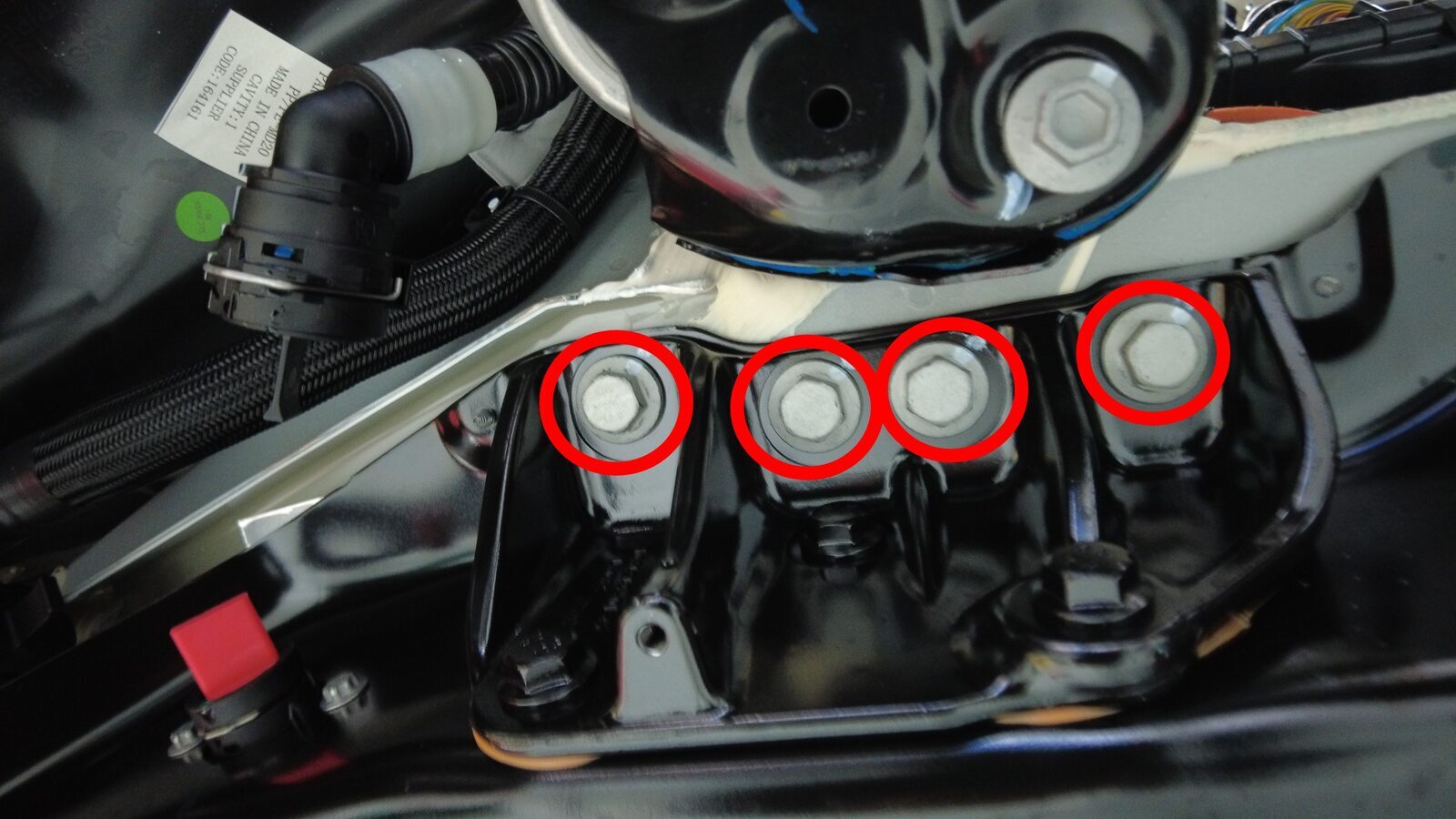

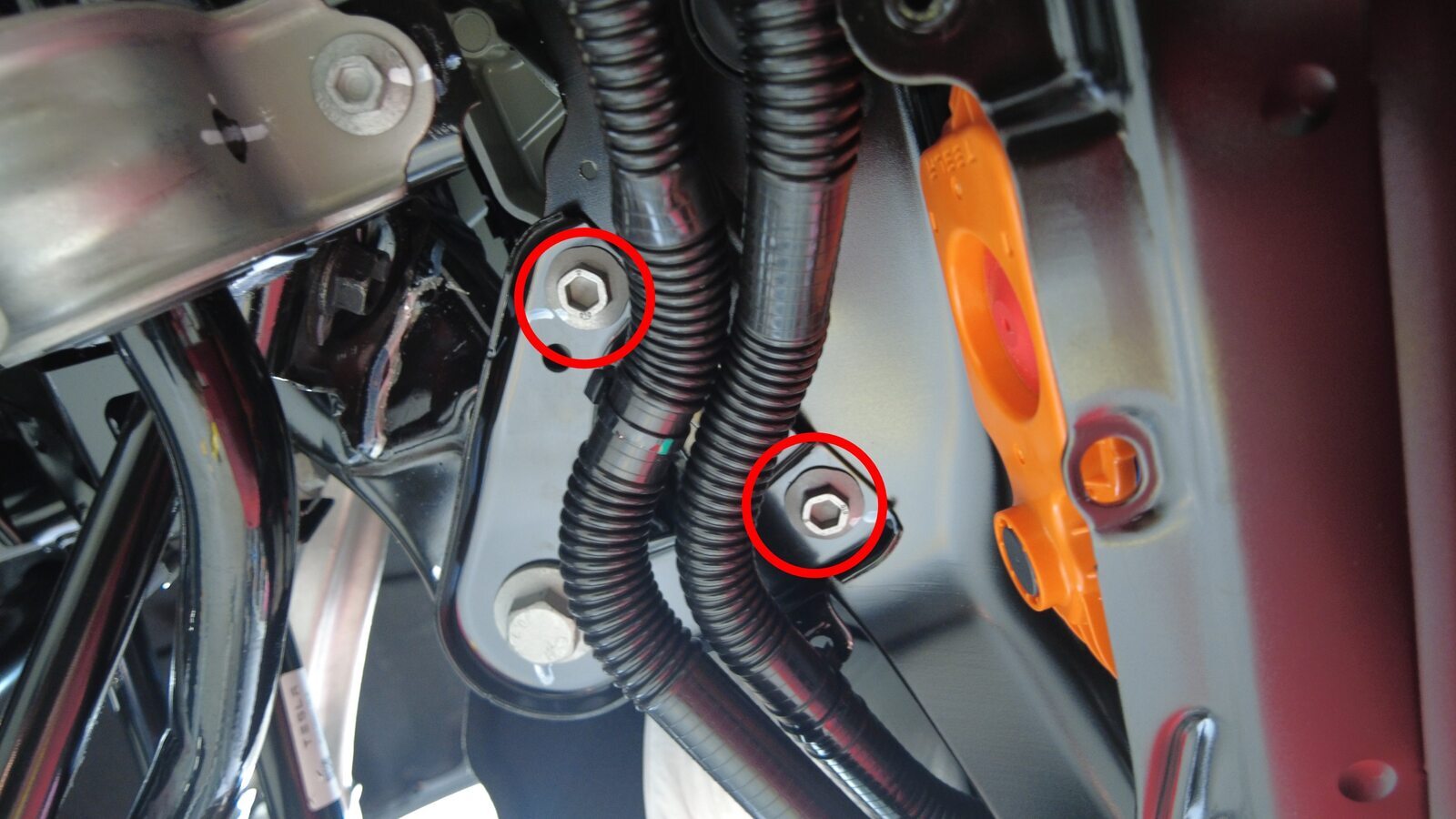

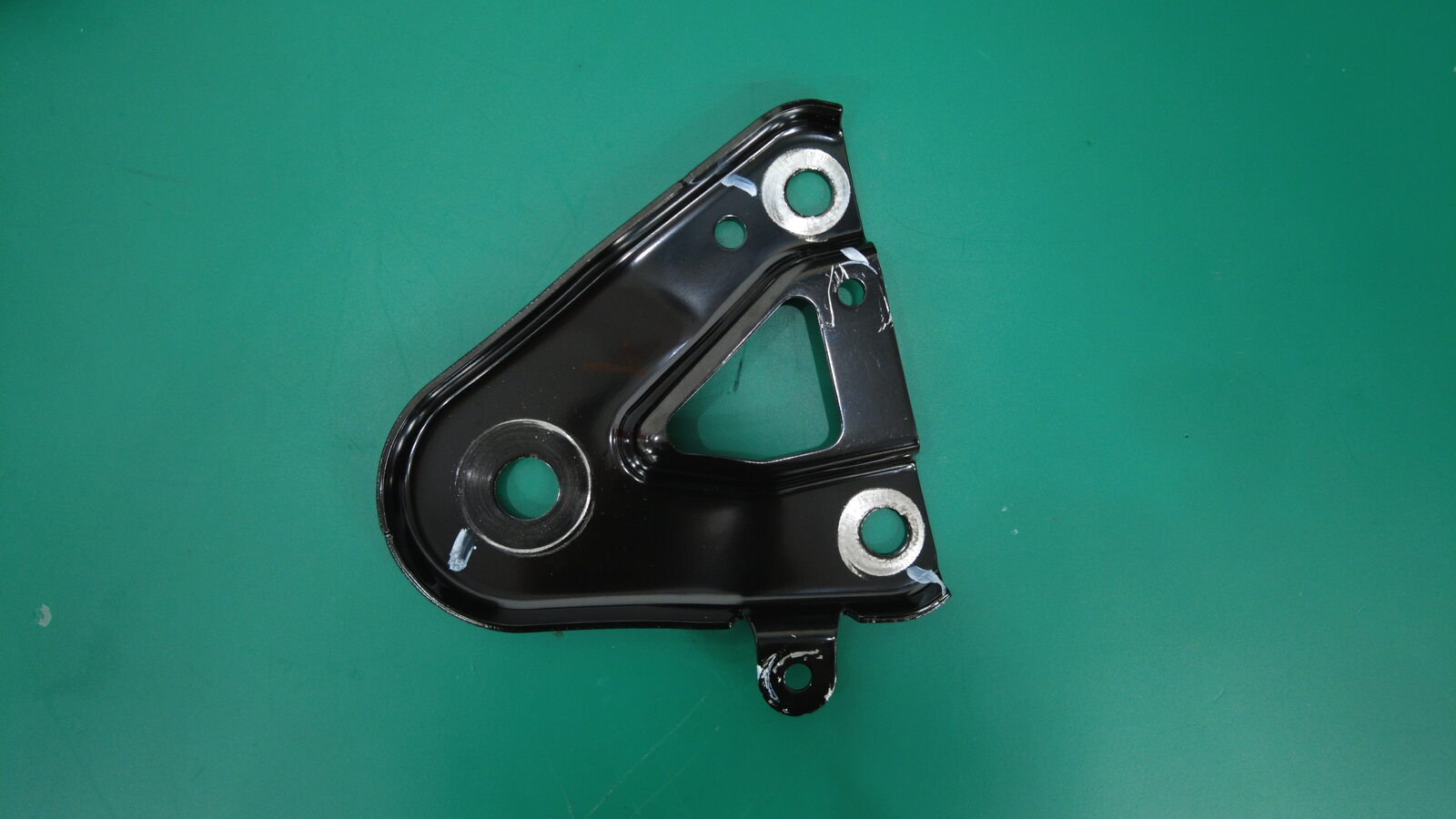

  75. 拆下将左前支架固定到车辆的螺栓
    注
    4 个螺栓,16 毫米,110 Nm
  76. 拆下将右侧前支架固定到车辆的螺栓
    注
    4 个螺栓,16 毫米,110 Nm

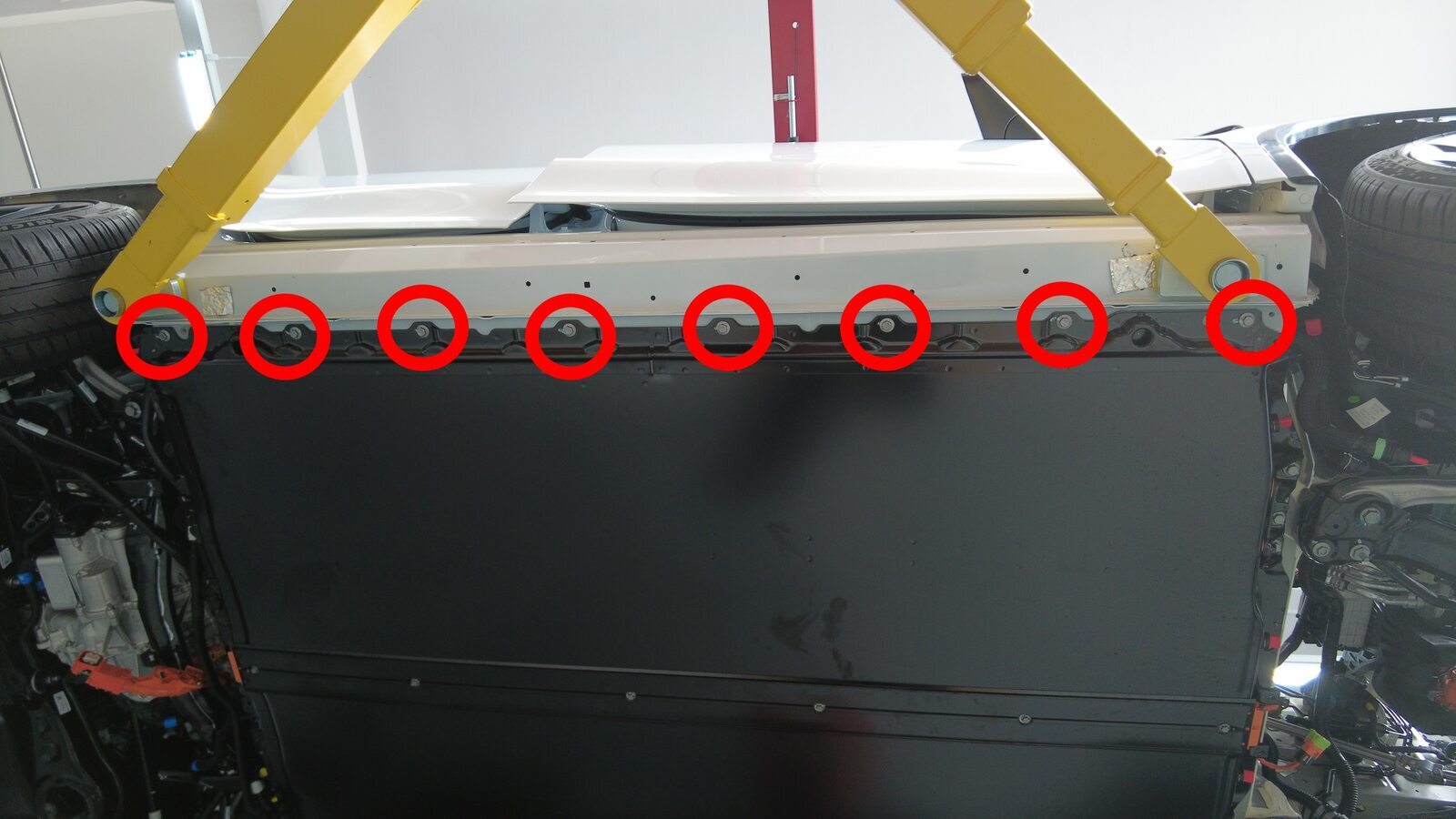

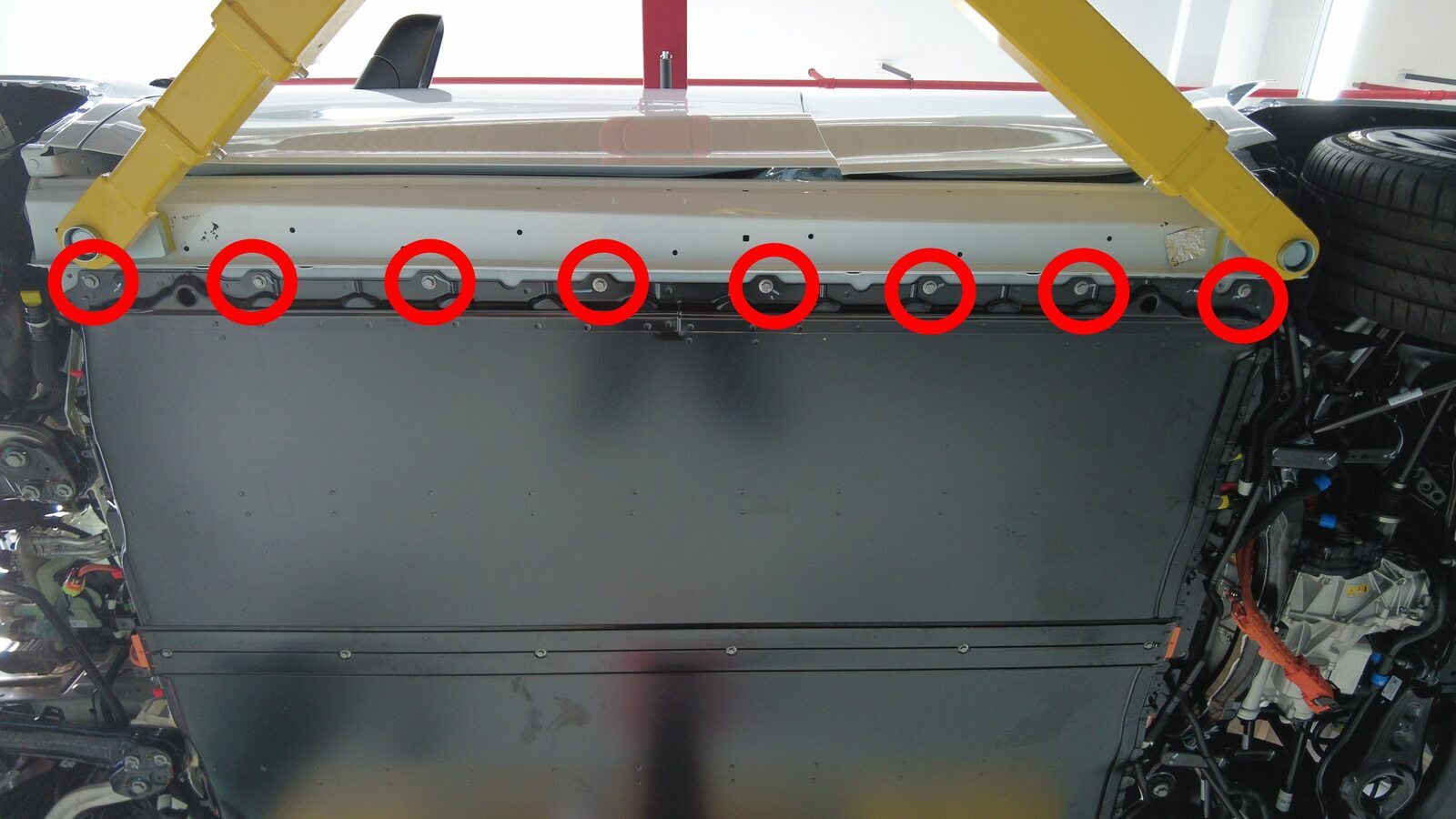

  77. 拆下将高压电池固定到车辆的左侧螺栓
    注
    8 个螺栓,13 mm,35 Nm
  78. 拆下将高压电池固定到车辆的右侧螺栓
    注
    8 个螺栓,13 mm,35 Nm
  79. 将车辆升离高压电池。
  80. 将电池从车辆下方拆下。
    注
    建议寻求他人协助
  81. 将高压电池仓外周密封件从高压电池组上拆下。
    注
    从车辆上拆下高压电池后必须将密封件弃用
  82. If the HV battery is being shipped, attach the old pyrotechnic battery disconnect to the brackets on the ancillary bay cover of the old HV battery using cable ties. If the ancillary bay cover is not equipped with brackets, attach the old pyrotechnic battery disconnect to the RH rear corner of the old HV battery using cable ties.
    注
    Put a piece of paper under the pyrotechnic battery disconnect. Use masking tape if necessary to prevent movement.

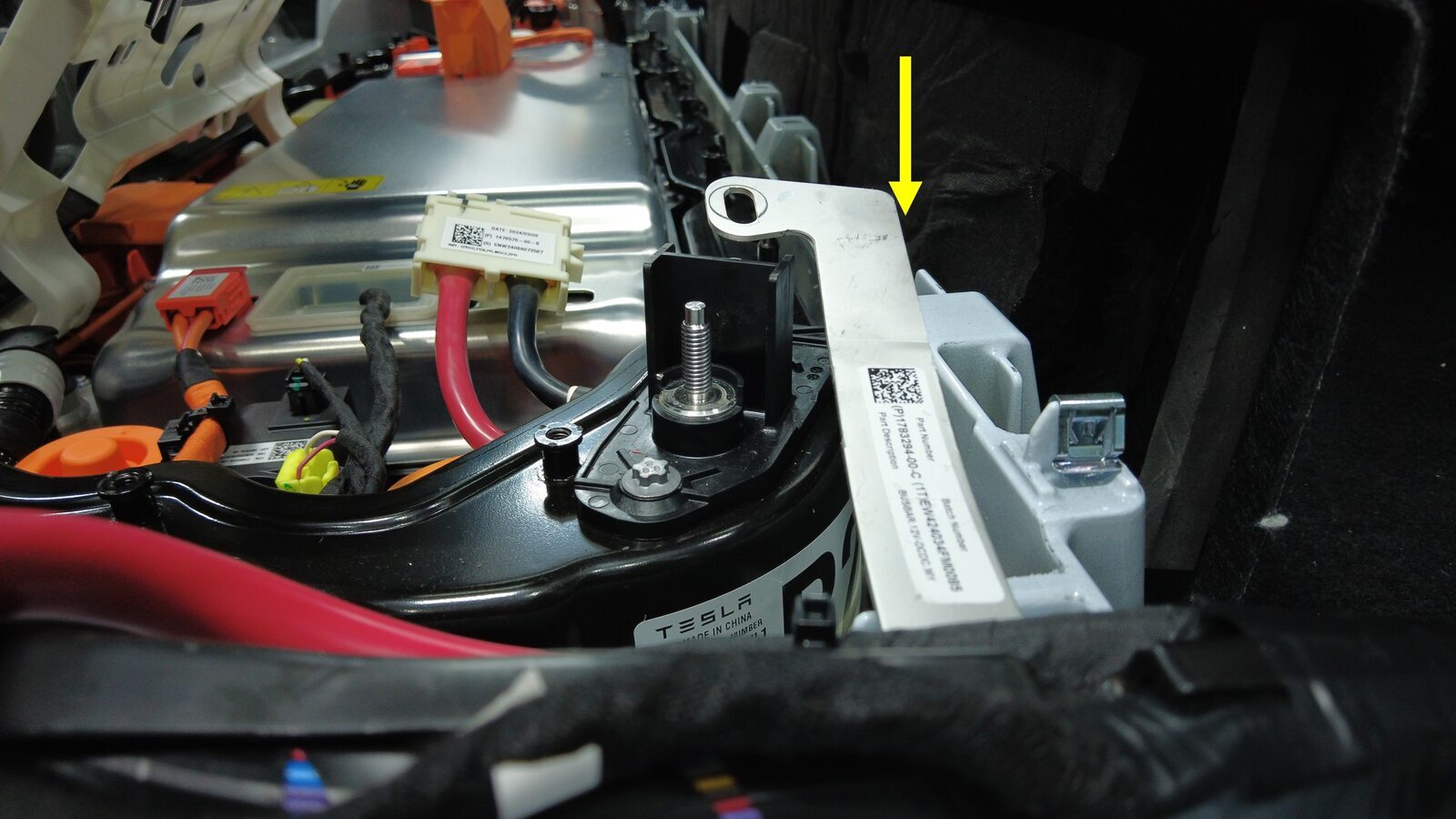

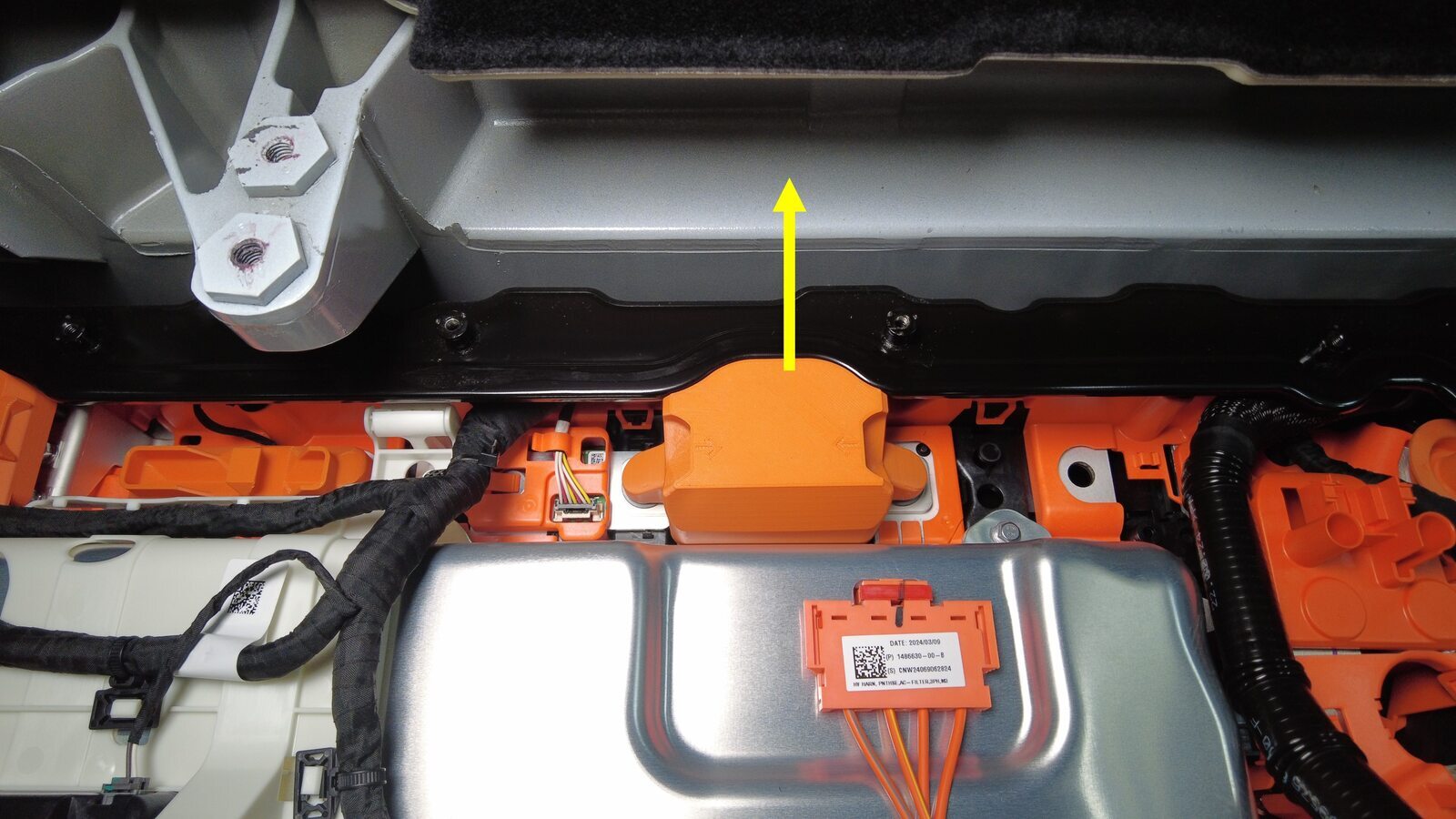

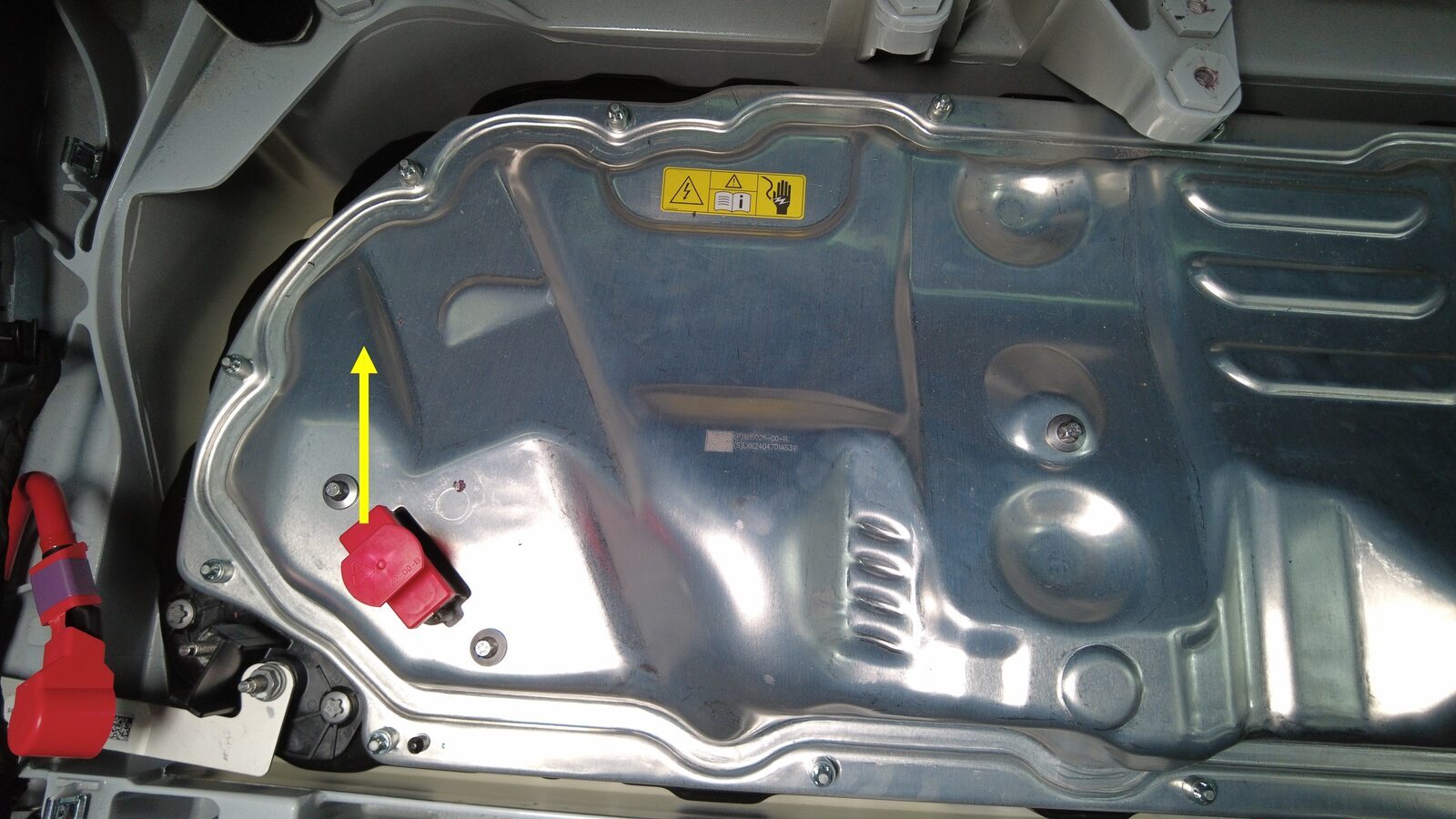

    图 1. Pyrotechnic battery disconnect attached to brackets on the ancillary bay cover
    图 2. Pyrotechnic battery disconnect attached to RH rear corner of HV battery

安装

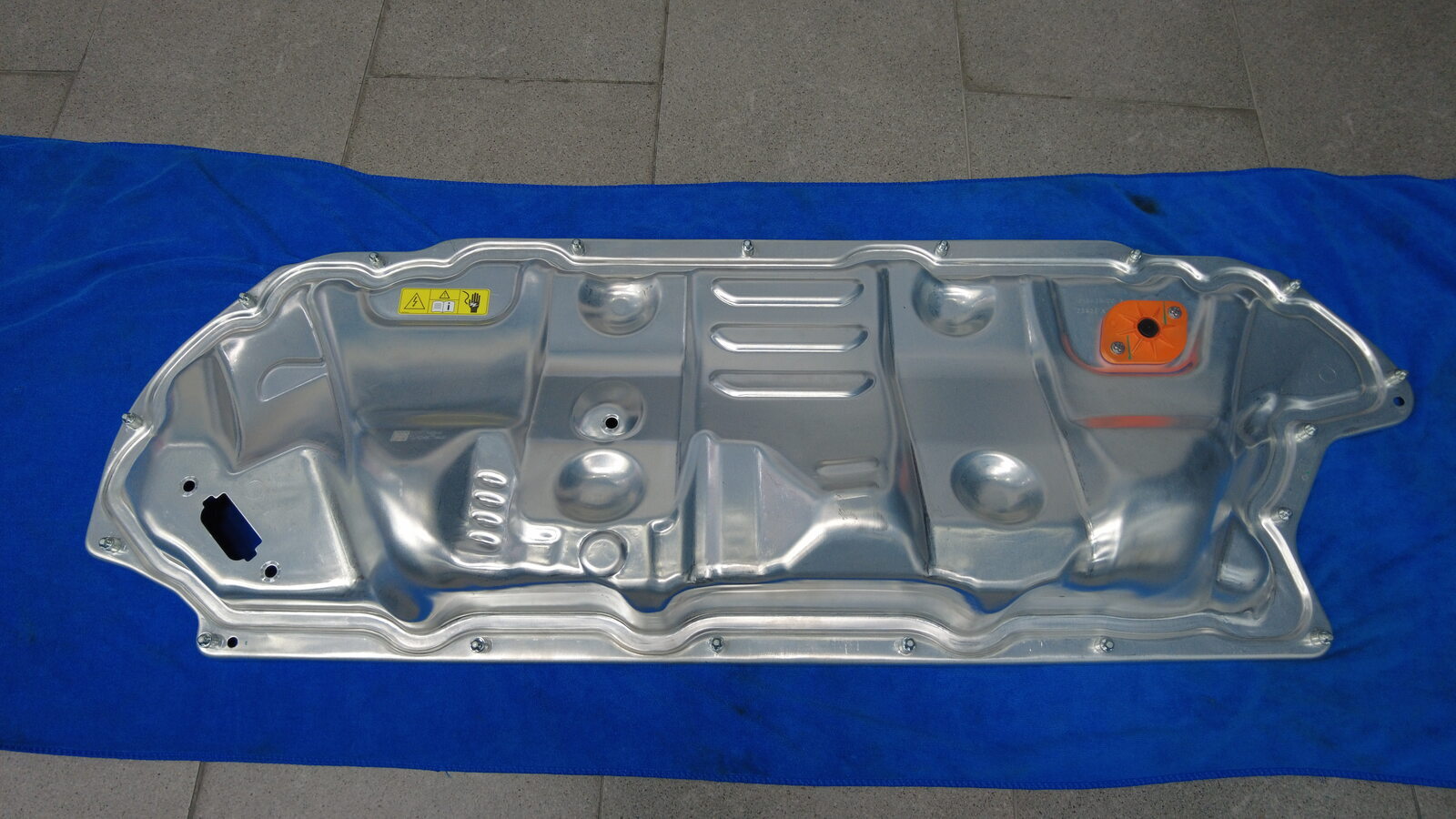

  1. 将新的高压电池仓接合密封件安装到高压电池组上
    注
    此密封件为一次性物品,每次从车辆上拆下高压电池组或将其安装到新的高压电池组(如果未配备)上时,都应更换该密封件
  2. 佩戴高压绝缘手套和皮质外手套

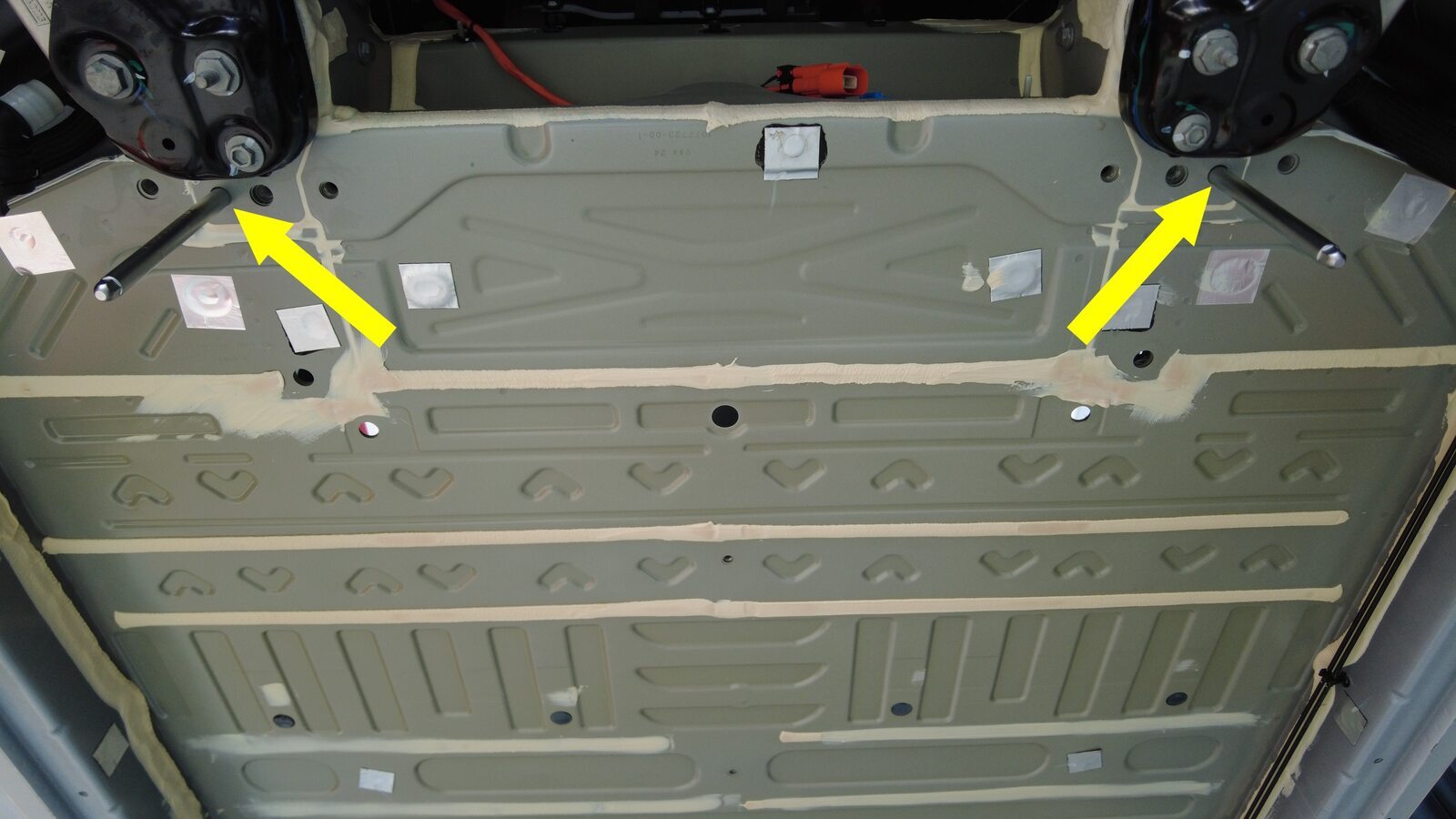

  3. 安装高压电池校准杆
    注
    2 个杆;到车辆前侧车身;2 个杆;到高压电池仓附近电池
  4. 将高压电池放置在车辆下方
    注
    建议寻求他人协助
  5. 将车辆下降到高压电池上并对齐孔洞
  6. 预装将高压电池固定到车辆的右侧螺栓并用手拧紧
    注
    8 个螺栓,13 毫米,35 Nm,8 个螺栓,13 毫米,35 Nm;确保螺纹啮合顺滑,螺栓拧入铸件时没有错扣;向下对齐螺栓;请勿过度拧紧螺栓;将在后续步骤中完全紧固
  7. 预装将高压电池固定到车辆的左侧螺栓并手动拧紧
    注
    8 个螺栓,13 毫米,35 Nm,8 个螺栓,13 毫米,35 Nm;确保螺纹啮合顺滑,螺栓拧入铸件时没有错扣;向下对齐螺栓;请勿过度拧紧螺栓;将在后续步骤中完全紧固
  8. 拆下高压电池校准杆
    注
    2 个杆;到车辆前侧车身;2 个杆;到高压电池仓附近电池
  9. 放置好梯子(梯子 - 1088037-00-A)。
  10. 安装高压电池内部左后螺栓并手动拧紧
    注
    1 个螺栓,16 毫米,66 Nm;将在后续步骤中紧固
  11. 安装高压电池内部左侧中间螺栓并手动拧紧
    注
    1 个螺栓,16 毫米,66 Nm;将在后续步骤中紧固
  12. 安装电池内部右后螺栓并手动拧紧
    注
    1 个螺栓,16 毫米,66 Nm;将在后续步骤中紧固
  13. 安装高压电池内部右侧螺栓并手动拧紧
    注
    1 个螺栓,16 毫米,66 Nm;将在后续步骤中紧固
  14. 安装高压电池内部左前螺栓并手动拧紧
    注
    2 个螺栓,EP20,136 Nm;将在后续步骤中紧固
  15. 安装高压电池内部右前螺栓并手动拧紧
    注
    2 个螺栓,EP20,136 Nm;将在后续步骤中紧固
  16. 移走梯子。
  17. 使用无绳冲击钻安装将右前支撑支架固定到车辆的螺栓
    注
    4 个螺栓,16 毫米,110 Nm;将在后续步骤中紧固
  18. 使用无绳冲击钻安装将左前支撑支架固定到车辆的螺栓
    注
    4 个螺栓,16 毫米,110 Nm;将在后续步骤中紧固
  19. 使用无绳冲击钻安装用于固定高压电池中间滑板盖的中间螺栓
    注
    4 个螺栓,EP14,34 Nm;确保螺纹啮合顺滑,螺栓拧入铸件时没有错扣;向下对齐螺栓;请勿过度拧紧螺栓;将在后续步骤中完全紧固
  20. 将车辆完全降到电池组上
  21. 拧紧将高压电池固定到车辆的右侧螺栓
    注
    8 个螺栓,13 mm,35 Nm
  22. 紧固将高压电池固定到车辆的左侧螺栓
    注
    8 个螺栓,13 mm,35 Nm
  23. 拧紧将右侧前支架固定到车辆的螺栓
    注
    4 个螺栓,16 毫米,110 Nm
  24. 紧固将左前支架固定到车辆的螺栓
    注
    4 个螺栓,16 毫米,110 Nm
  25. 紧固用于固定高压电池中间滑板盖的中间螺栓
    注
    4 个螺栓,EP14,34 Nm
  26. 在协助下,升起车辆,然后降至锁止位,将电池操作台从车辆下方移走。
  27. 放置支撑架以支撑后副车架前部
  28. 拆下将后副车架左右侧固定到车身的螺栓。
    提示
    推荐使用以下工具
    • 21 毫米套筒
    • 无绳棘轮/冲击钻
  29. 安装左后和右后剪力板。请参阅 剪力板 - 后副车架 - 左侧 ((拆卸和更换))。
  30. 将支撑架从车辆下方移走

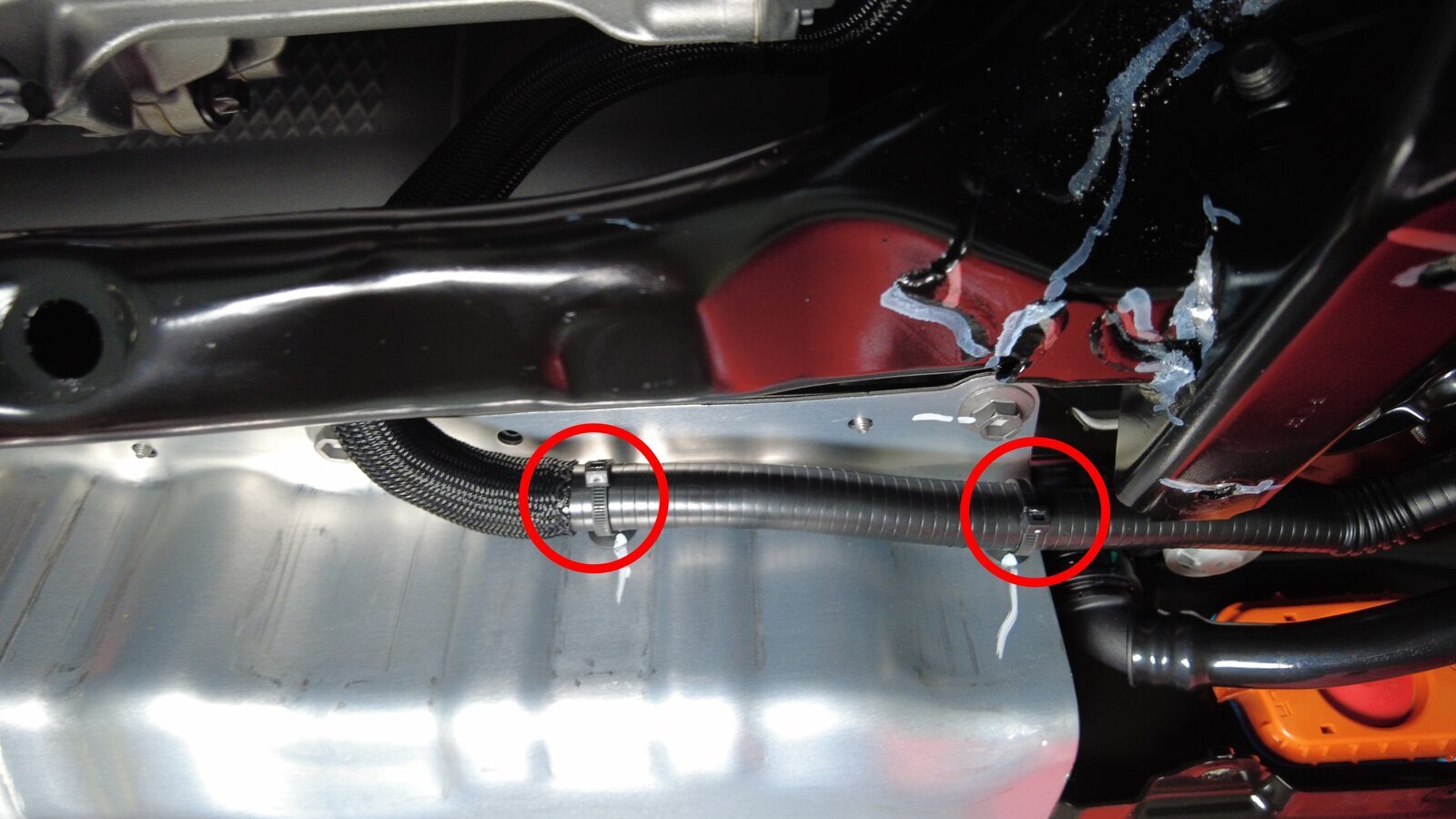

  31. 安装将冷却液软管固定到左侧剪力板的卡子
    注
    2 个树形卡扣夹
  32. 将冷却液排放装置放在高压电池右侧后侧下方
  33. 安装将冷却液软管固定到右侧剪力板的卡子
    注
    1 个树形头卡子
  34. 取下软管塞,然后将冷却液出口软管连接到后回流软管
    注
    执行推拉推测试,确保软管完全就位。请勿晃动软管连接点。
  35. 将冷却液排放容器放置在车辆左后侧下方
  36. 取下塞子,然后将后驱动电机变流器入口软管连接到高压电池后部
    注
    执行推拉推测试,确保软管完全就位。请勿晃动软管连接点。
  37. 将左侧冷却液软管连接到高压电池后部
    注
    执行推拉推测试,确保软管完全就位。请勿晃动软管连接点。
  38. 将冷却液排放容器从车辆下方取走。
  39. 佩戴高压绝缘手套和皮质外手套。
  40. 将后驱动电机高压电缆与高压电池相连。
    注
    1 个连接器;确保在固定连接器前,连接器锁与连接器呈 90 度角。一只手撑起连接器,另一只手锁止锁片。安装后,确认闩锁未损坏且完全固定在锁止位置。
  41. 安装将后驱动电机高压电缆支架固定到高压电池的螺母
    注
    1 个螺母,10 毫米,10 Nm
  42. 脱下高压绝缘手套。
  43. 安装后滑板。请参阅 滑板 - 后 - 高压电池 ((拆卸和更换))。
  44. 在高压电池左前侧下方放置冷却液排放容器
  45. 连接高压电池前歧管冷却液软管
    注
    1 个弹簧夹;取下塞子,执行推拉测试以确认软管完全接合。如果冷却液流失量超过 1 升,则需要进行冷却液真空加注
  46. 将冷却器至电池软管紧固到车身上。
  47. 连接高压电池冷却液回流软管。
    注
    执行推拉测试,以确认软管完全接合。如果冷却液流失量超过 1 升,则需进行真空加注。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  48. 连接高压电池冷却液回流软管
    注
    1 个弹簧夹;取下塞子,执行推拉测试以确认软管完全接合。如果冷却液流失量超过 1 升,则需要进行冷却液真空加注
  49. 在高压电池右侧前侧的下方放置冷却液排放容器
  50. 连接动力总成回流软管
    注
    1 个弹簧夹;取下塞子,执行推拉测试以确认软管完全接合。如果冷却液流失量超过 1 升,则需要进行冷却液真空加注
  51. 连接动力总成供给软管
    注
    1 个弹簧夹;取下塞子,执行推拉推测试以确认软管完全接合。如果冷却液流失量超过 1 升,则需要进行冷却液真空加注
  52. 将冷却液排放容器从车辆下方取走。
  53. 佩戴高压绝缘手套和皮质外手套。
  54. 将空调压缩机高压线束连接器连接到高压辅助线束上。
    注
    1 个锁止连接器,3 级锁止连接器;当连接器就位并发出清晰的锁止声后,将第二个锁按向连接器以将其接合,再接合锁片
  55. 脱下高压绝缘手套。
  56. 安装前车底护板。请参阅 防滑板 - 高压电池 - 前 ((拆卸和更换))。
  57. 将举升架臂从车辆上移走。
  58. 将丁基粘贴片粘贴到左右门槛检修口上。
    注
    2 个丁基粘贴片;沿粘贴片下压,以确认粘贴片完全固定到车身;如果需要,可更换为大致尺寸为 2 英寸 x 2.5 英寸的新粘贴片

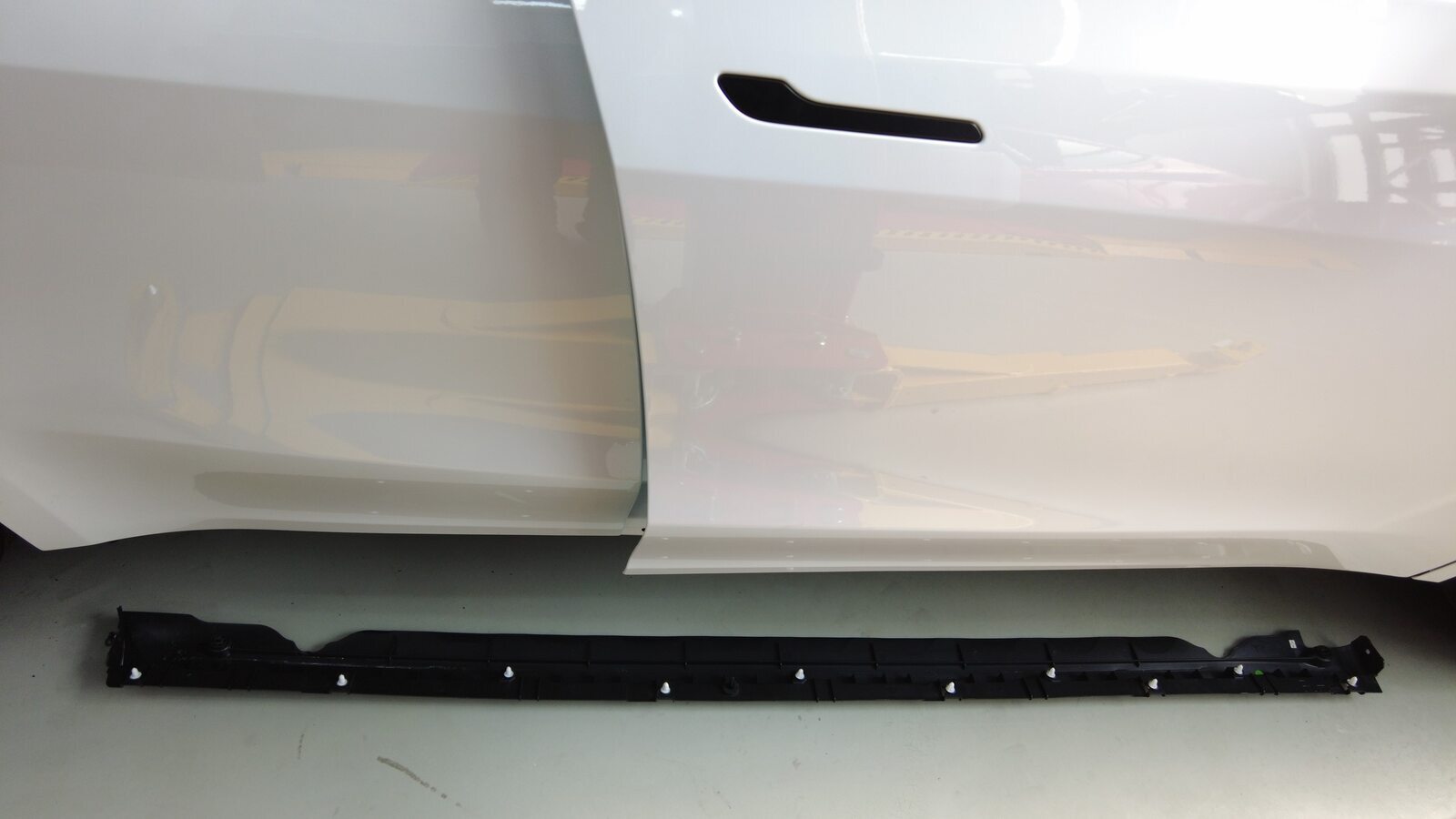

  59. 安装左右门槛支架。请参阅 托架 - 门槛饰板 - 左侧 ((拆卸和更换))。
  60. 将直流-直流接地母排安装到高压电池上
    注
    轻轻下压
  61. 安装将直流-直流接地母排固定到高压电池的螺母
    注
    1 个自锁螺母,13 毫米,9 Nm;安装新自锁螺母
  62. 在功率转换系统电缆上安装 12V 正极输出,然后紧固将其固定住的螺母
    注
    1 个螺母,13 毫米,9 Nm;安装新的螺母,紧固后进行标记
  63. 将 12V 正极输出盖板安装到功率转换系统电缆上
    注
    1 个盖
  64. 拆下逻辑盖,然后连接高压控制器逻辑连接器
    注
    1 个连接器,1 个逻辑盖;对齐连接器,然后将把手拉动至锁定位置以使连接器完全就位
  65. 佩戴高压绝缘手套和皮质外手套。

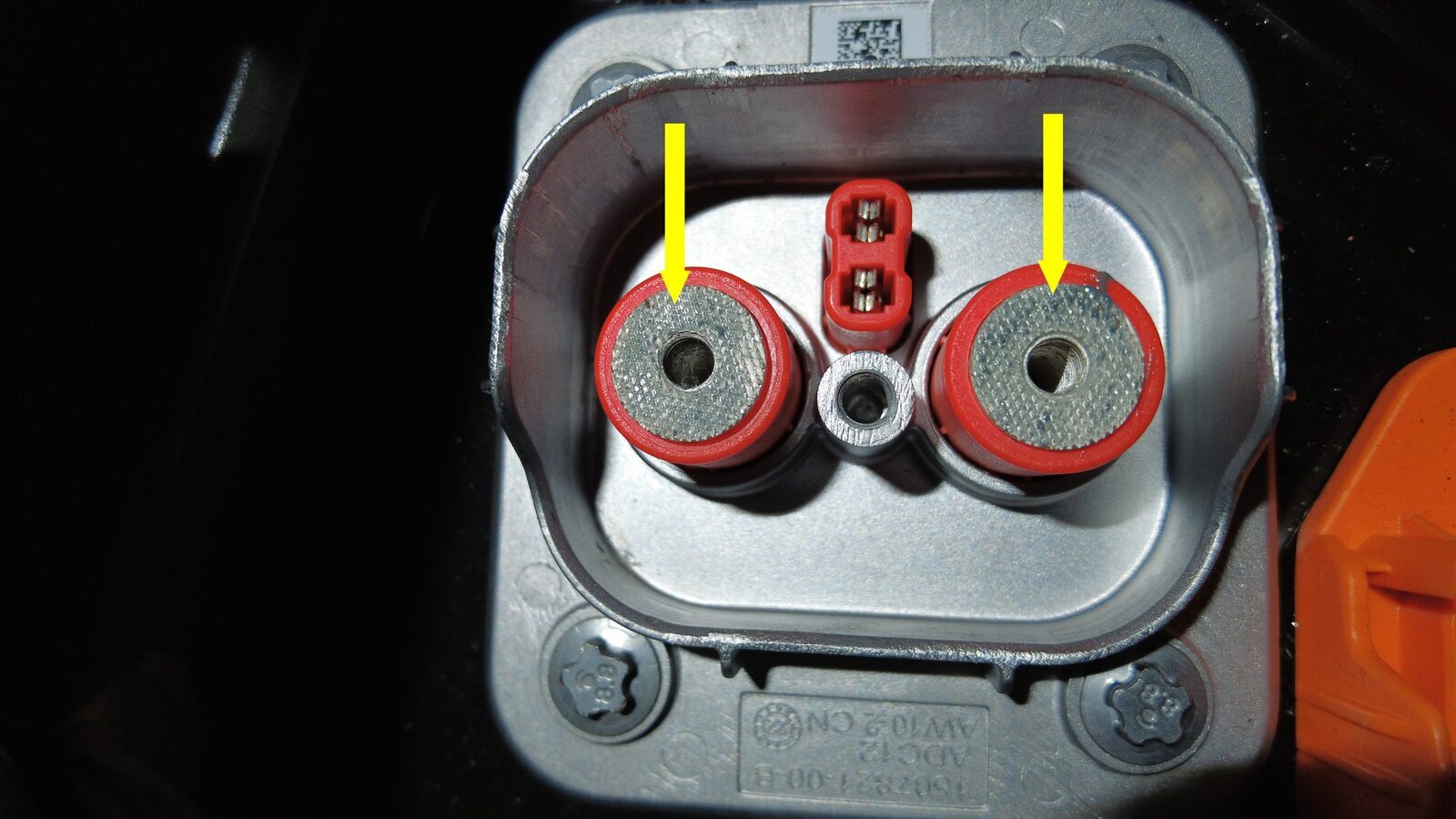

  66. 清理高压连接器接触面上残留的 Penetrox。
    注
    等待风干 1 分钟;新母排的高压连接器已预涂 Penetrox
  67. 清理母排高压连接器接触面上残留的 Penetrox。
    注
    清除 Penetrox 后等待风干 1 分钟;重新使用母排期间,需要清理高压连接器
  68. 将 Penetrox 涂抹到高压连接器接头上
    注
    在两条引线的任一侧涂抹两滴直径约为 5 毫米的 Penetrox A-13;均匀铺开,确认已完全覆盖接触面
  69. 拆下高压接头下的可充气袋
  70. 放置母排套件连接器,然后降至高压接头上
    注
    4 个导片;将母排总成后端向上移动,以便安装;固定母排时如果需要过度用力,则母排可能已弯曲。检查母排是否损坏,必要时更换
  71. 安装将充电接口母排套件固定到高压接头的螺栓
    注
    2 个螺栓,10 毫米,9 Nm;紧固后进行标记
  72. 在高压母排引线至螺栓头的高压接头处执行 Hioki 电阻测试
    注
    2 个高压接头。可接受的电阻为 0.050 毫欧(50 微欧)至 0.195 毫欧(195 微欧)。如果电阻值高于 0.195 毫欧(195 微欧),请停止作业,并上报 Toolbox 会话。如果电阻值低于 0.050 毫欧(50 微欧),请重新放置探针并再次测量。如果电阻值反复在 0.00 毫欧至 0.050 毫欧(50 微欧)之间变化,表明已通过 Hioki 测试,可执行下一步。
  73. 安装固定母排罩检修盖板的紧固件
    注
    1 个螺栓,10 毫米,9 Nm
  74. 将三相充电接口输入线束连接到高压接头
    注
    1 个连接器;旋转控制臂并紧固锁片
  75. 脱下高压绝缘手套。
  76. 将左后车身线束放置在左侧 C 柱下饰板下方
  77. 将左侧车身线束安装到后车身上
    注
    1 个夹子
  78. 部分安装左侧 B 柱下饰板
    注
    1 个推拉式卡子

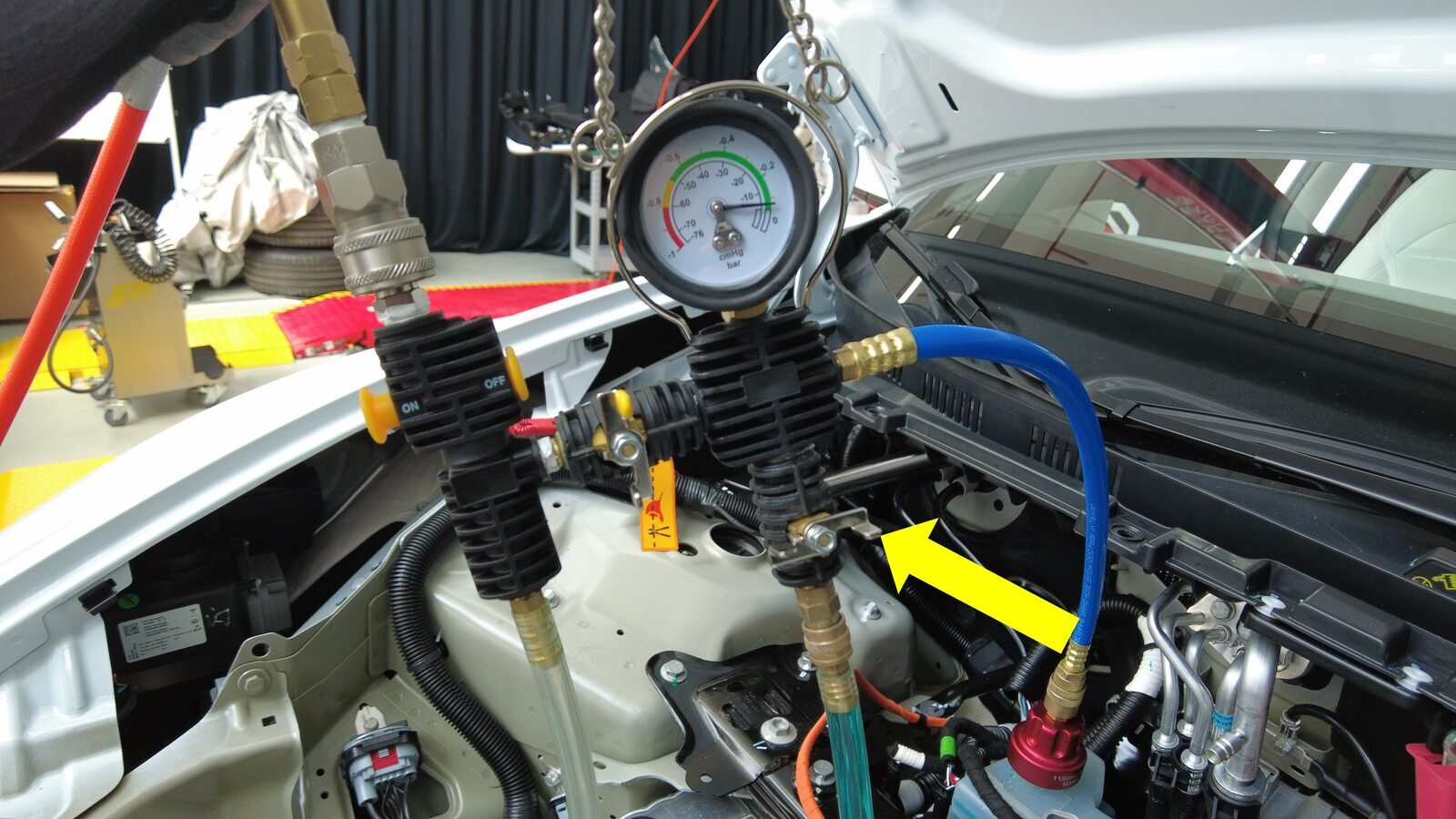

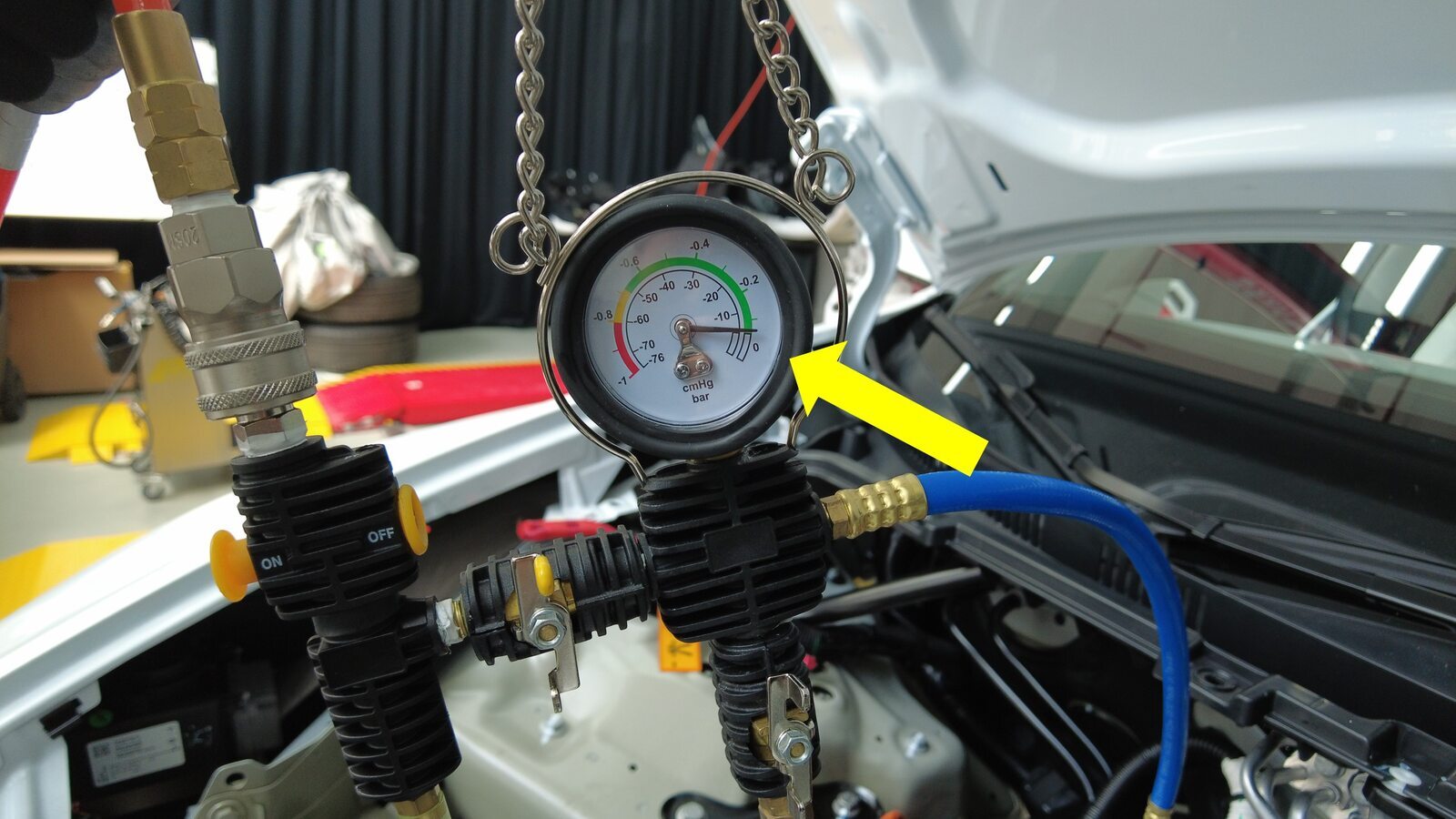

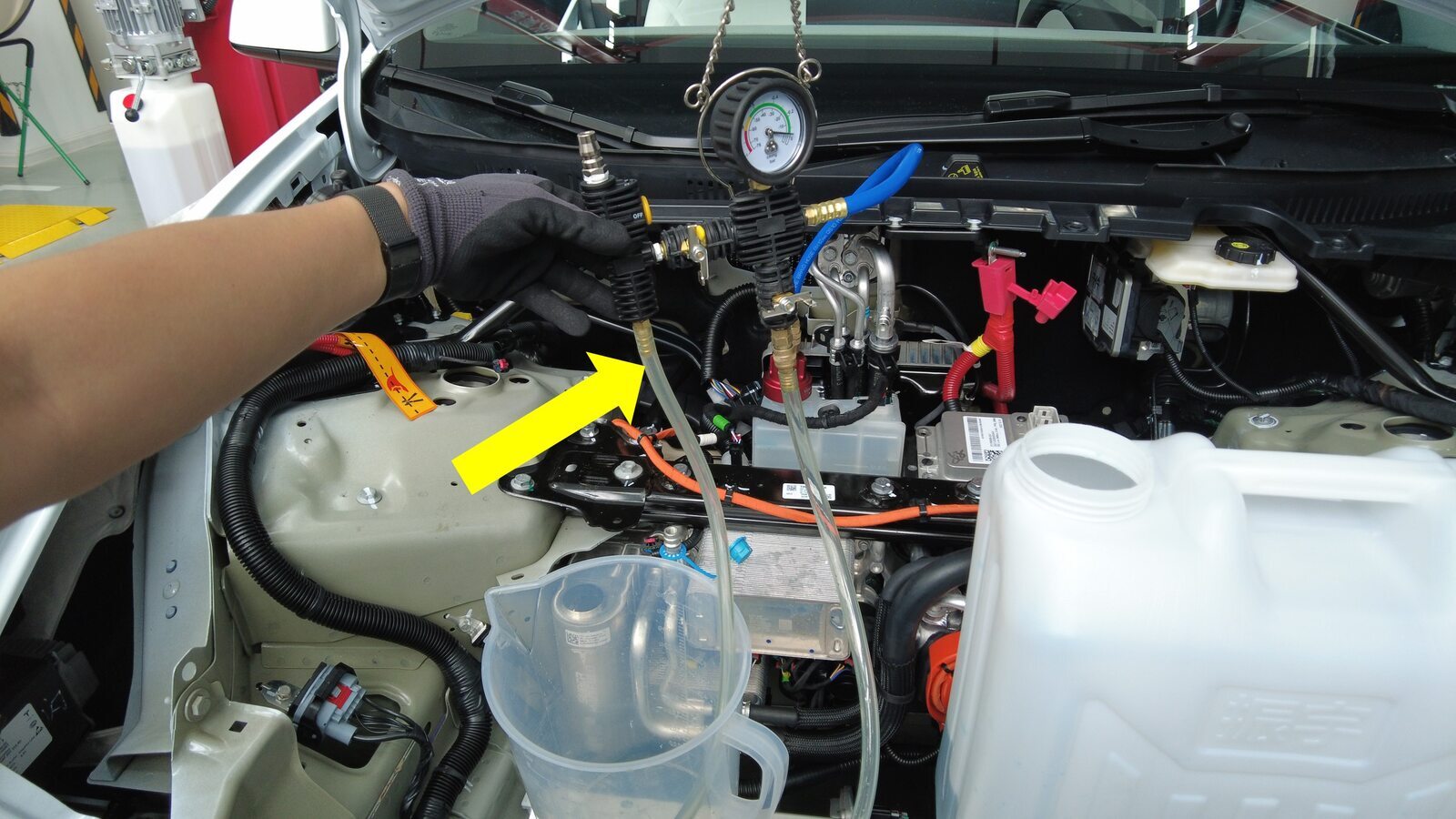

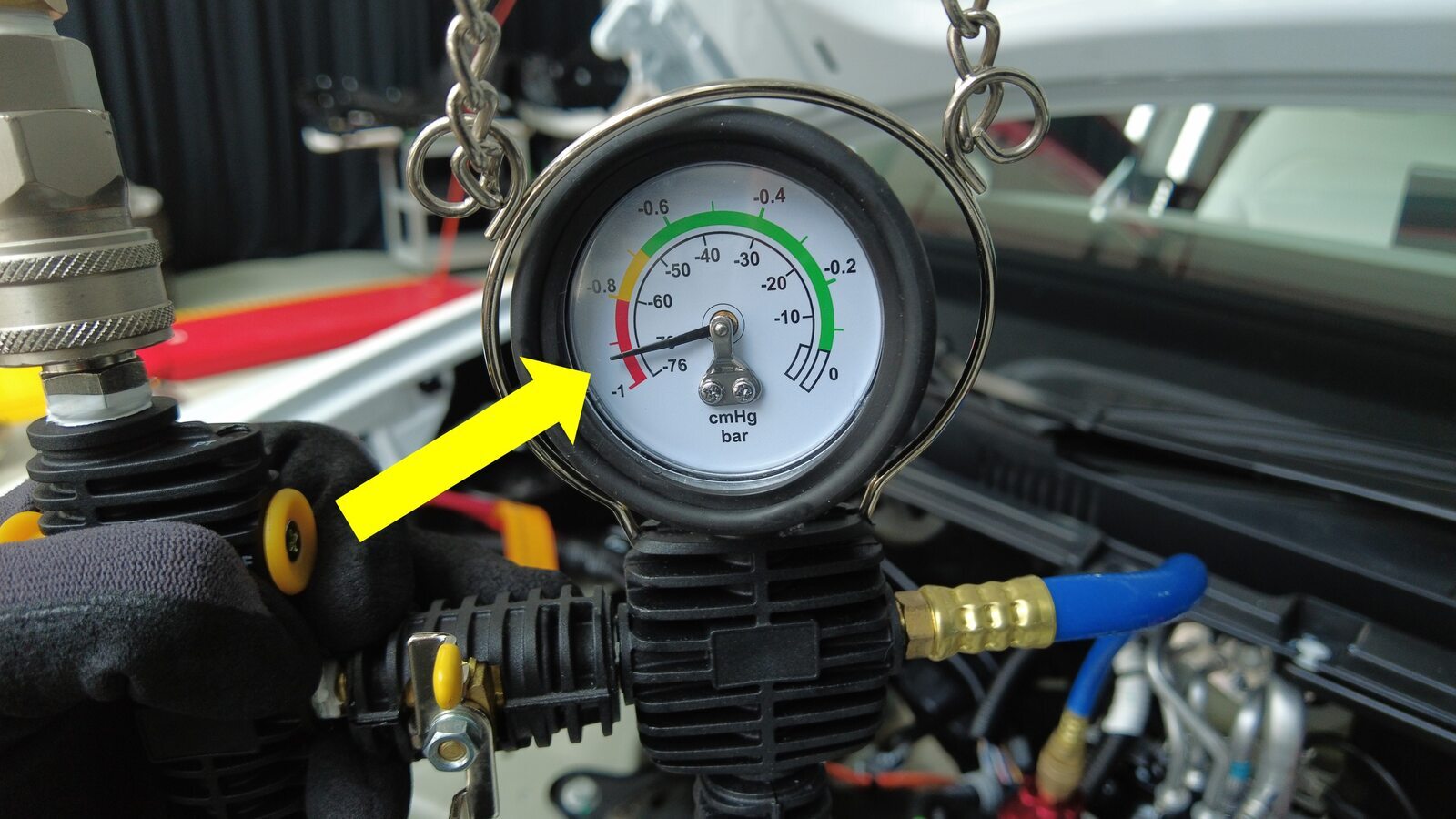

  79. 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  80. 连接低压电源。请参阅 低压电源(断开和连接) (Modify)
  81. 解锁网关。请参阅 网关(解锁)。
  82. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Actions > Stop Thermal Fill/Drain > Run,然后等待例行程序完成。
  83. 点击Thermal > Coolant System > Coolant Purge Start > Run,然后等待例行程序完成。
    注
    确保车辆未处于“前进”挡,将车辆换至“前进”挡时,此例行程序将停止。测试将持续约 10 分钟。测试中,速度将在 3500-6500 RPM(怠速 = 约 1500 RPM)之间变化,启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊,则表示冷却液泵存在气锁状况,请再次执行真空加注。继续加注冷却液并排空空气,直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  84. 紧固两个高压电池右前螺栓
    注
    2 个螺栓,EP20,136 Nm
  85. 安装驾驶室右前地毯支架检修塞
    注
    1 个塞子
  86. 将驾驶室右前主地毯折叠回原位
  87. 紧固两个高压电池内部左前螺栓
    注
    2 个螺栓,EP20,136 Nm
  88. 安装驾驶室左前地毯支架检修塞
    注
    1 个塞子
  89. 将驾驶室左前主地毯折叠回原位
  90. 安装中控台左前和右前侧面板。请参阅 侧板 - 前 - 中控台 - 左侧 ((拆卸和更换)) 和 侧板 - 前 - 中控台 - 右侧 ((拆卸和更换))。
  91. 安装左右脚部空间隔音板。请参阅 隔音板 - 脚部空间 - 驾驶位 ((拆卸和更换)) 和 隔音板 - 脚部空间 - 副驾位(拆卸和更换)。
  92. 安装左右 A 柱下饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  93. 将前排座椅向前移动。
  94. 紧固高压电池内部左后螺栓
    注
    1 个螺栓,16 毫米,66 Nm;位于左后主地毯下方
  95. 紧固电池内部右后螺栓
    注
    1 个螺栓,16 毫米,66 Nm;位于右后主地毯下方
  96. 拆下驾驶室后部地毯和车身之间的气囊
  97. 紧固高压电池内部左侧中间螺栓

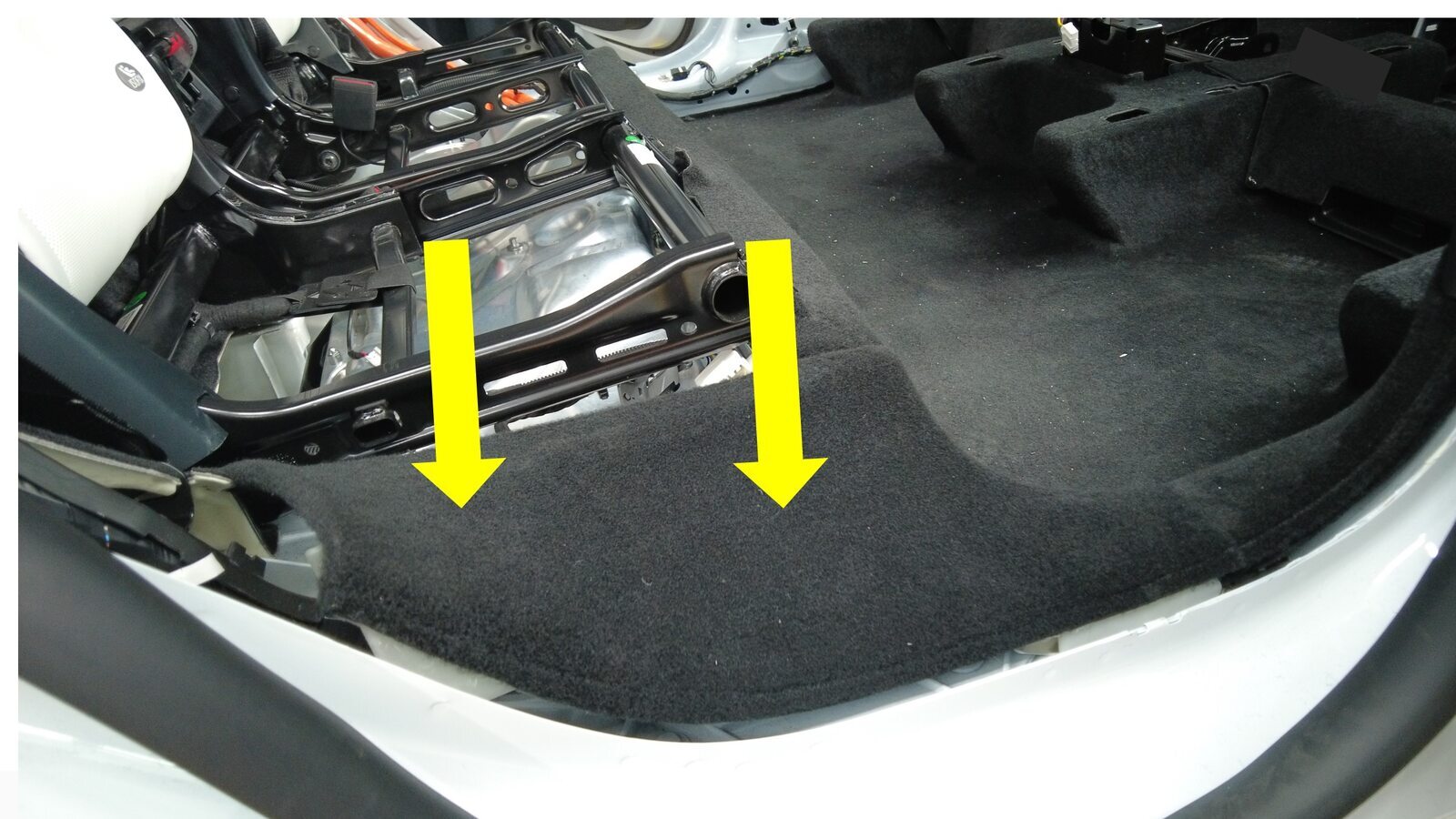

    注
    1 个螺栓,16 毫米,66 Nm
  98. 将后部主地毯左侧折叠回原位
  99. 紧固高压电池内部右侧中间螺栓
    注
    1 个螺栓,16 毫米,66 Nm
  100. 将后部主地毯右侧折叠回原位
  101. 连接第二排 40 百分比座椅连接器。
    注
    1 个连接器;接合锁片。
  102. 将第二排 60 百分比座椅总成安装到车辆上。请参阅 座椅 - 第二排 - 左侧(5 座) ((拆卸和安装))。
  103. 安装左右 C 柱下饰板。请参阅 饰板 - 下 - C 柱 - 左侧(5座) ((拆卸和更换))。
  104. 安装第二排座椅座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  105. 将左前和右前座椅移回原位。
  106. 检查冷却液液位,按要求加满。
    注
    确保液位处于 Max 线处;如果维修期间冷却液流失量超过 1 升,则需要进行真空加注

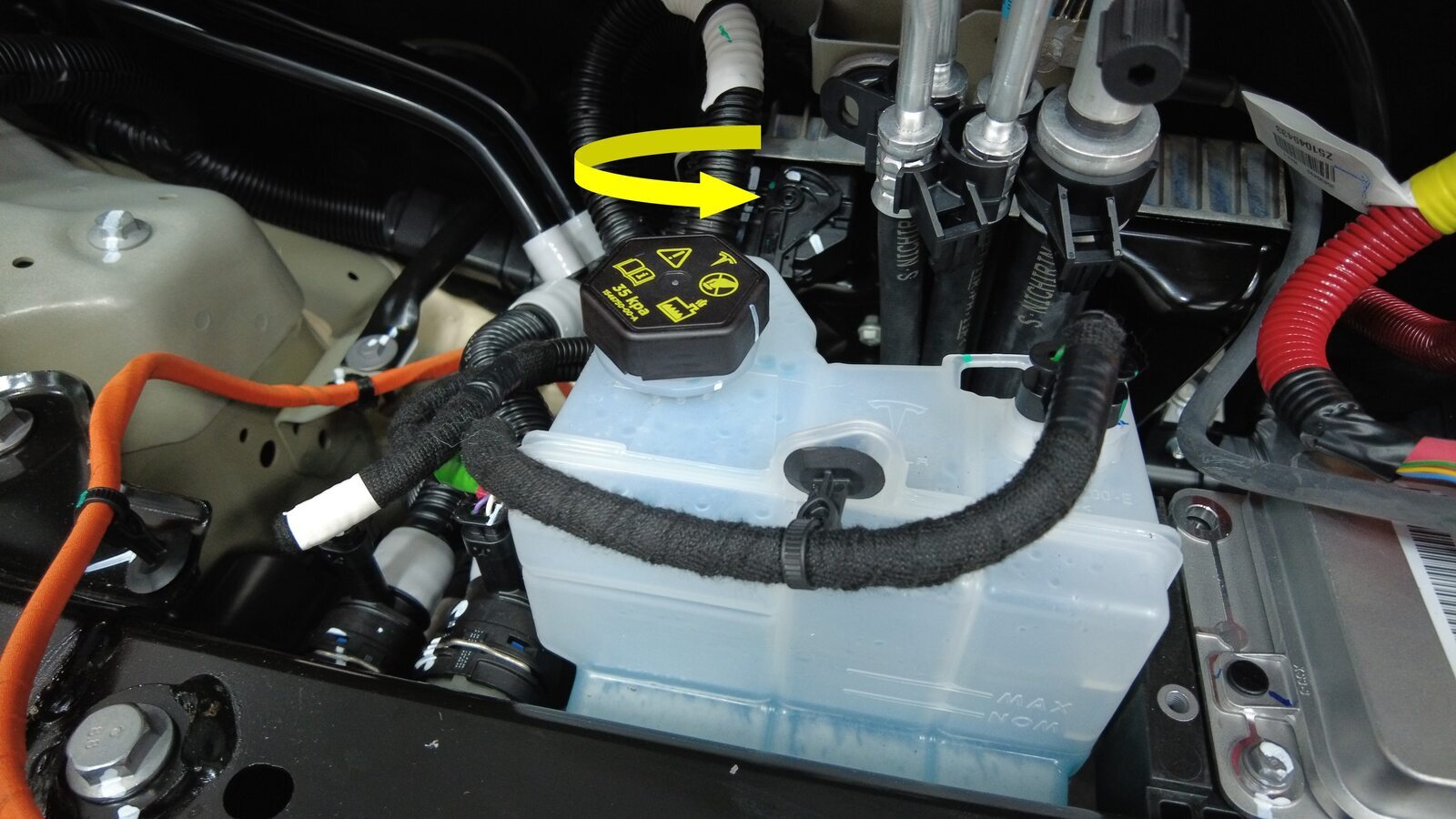

  107. 安装冷却液罐罐盖。
  108. 退出“维护模式”。请参阅 维护模式。
  109. 安装HEPA 空调滤清器总成。请参阅 滤清器 - 活性炭和 HEPA ((拆卸和更换))。
  110. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)。
  111. 升起所有车窗,关闭所有车门。
