制动卡钳 - 前 - 左侧（双电机） - 无制动片 ((拆卸和更换))

校正代码 3301011402 FRT 0.60 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-05-21: 删除了涂敷制动润滑脂的操作说明。添加了注意事项，指出无需涂敷制动润滑脂。
警告
制动液会溶解车漆。站在车旁，使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
注
根据当地的环境法规处理使用过的制动液。

拆卸

  1. 拆下左侧制动软管。请参阅 制动软管 - 前 - 左侧 ((拆卸和更换))。
  2. 拆下前制动钳防震弹簧（2 个）。
    注
    使用塑料饰板工具操作，以免损坏制动钳涂层。
  3. 使用肥皂水或制动器清洁剂清洁前制动钳防震弹簧。
  4. 拆下并弃用将左前制动钳固定到转向节的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 外梅花套筒 E18
  5. 使用制动钳扩张器将制动片尽力撑开，将活塞推压入位，以便安装。
    提示
    推荐使用以下工具
    • 1134786-00-A - M3 制动钳扩张器
  6. 从左侧前制动卡钳上拆下制动片。
    注
    使用饰板工具松开制动片和活塞之间的粘合剂。

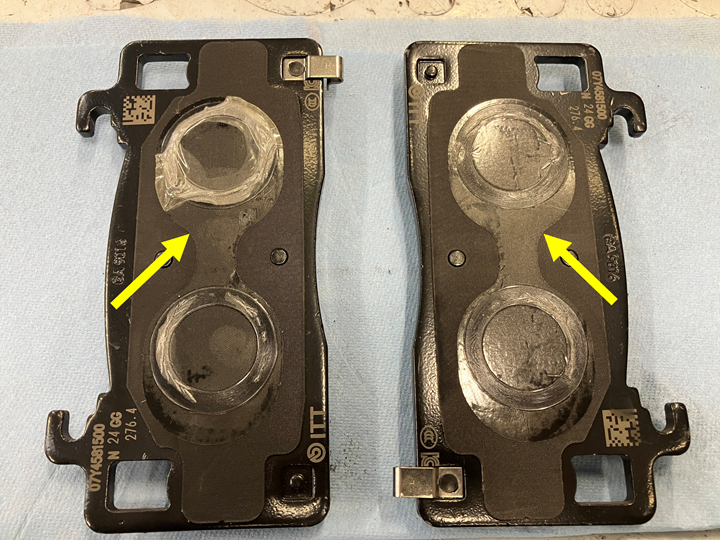

  7. 使用塑料饰板工具拆下前制动片上的粘性垫片。

安装

注
请勿在制动片或制动钳上涂敷制动润滑脂。2025+ Model Y 制动器不需要涂敷制动润滑脂。

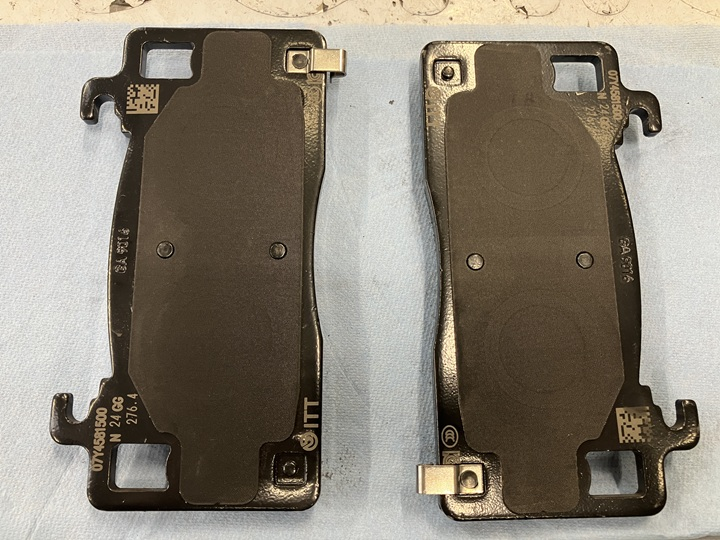

  1. 清洁前制动片。
    注
    确保制动片表面干净。使用手刷清除任何碎屑。使用异丙醇 (IPA) 湿巾清洁制动片背面，然后等待风干 1 分钟。

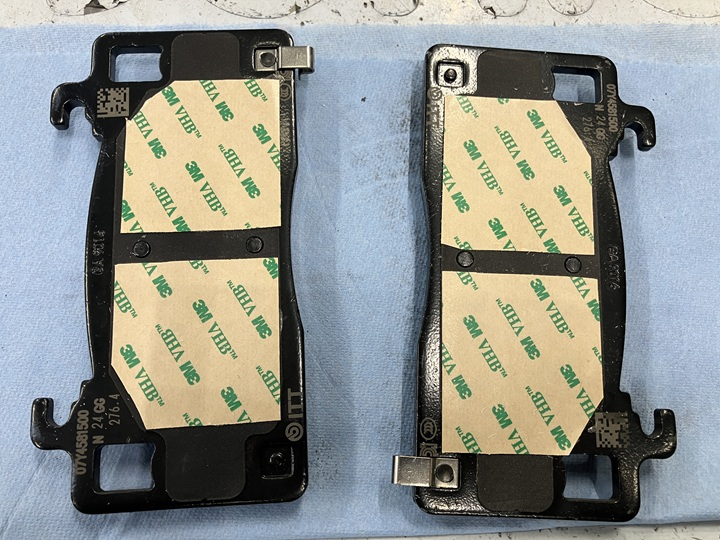

  2. 在制动片背面粘贴粘性垫片。
    注
    将粘性垫片剪为 5 厘米 x 5 厘米的尺寸，然后居中粘贴在制动片活塞表面背部。确保双面胶正确贴合在制动片上。
  3. 揭下制动片上粘性垫片的保护膜。
  4. 将制动片安装到左前制动钳上。
  5. 安装新的螺栓（2 个）(1088969-00-B)，将左前制动钳固定到转向节。
    94 Nm (69.3 lbs-ft)
    提示
    推荐使用以下工具
    • 外梅花套筒 E18
  6. 安装前制动钳防震弹簧（2 个）。
    注
    注意请勿损坏制动钳涂层，另外请确保弹簧已完全安装好。
  7. 安装左侧制动软管。请参阅 制动软管 - 前 - 左侧 ((拆卸和更换))。
