制动片套件 - 后 ((拆卸和安装))

校正代码 3301020301 0.72 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-05-21: 删除了涂敷制动润滑脂的操作说明。添加了注意事项，指出无需涂敷制动润滑脂。
设备：
    • 2026-02-18: 更新了程序，更新后需要在外侧制动片上粘贴粘性垫片。
    1082171-10-A/1082171-00-A - S 型钩
  • 1109954-00-A - 基础版制动钳扩张器套件
警告
安装制动钳时，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。
警告
制动液会溶解车漆。站在车旁，使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
注
根据当地的环境法规处理使用过的制动液。

扭矩规格

表 1. 扭矩规格：制动片套件 - 后 ((拆卸和安装))， 制动片套件 - 后 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧后制动钳固定到左侧后制动钳支架的螺栓 (x2)
26.5 Nm (19.5 lbs-ft)
  • 14 毫米套筒
  • 17 毫米 12 角组合扳手
 重复使用
高性能版车车型：将后制动钳标志牌固定到后制动钳的螺栓
9 Nm (6.6 lbs-ft)
  • 5 毫米六角批头
 重复使用

拆卸

  1. 将车辆停至双柱举升机上。
    提示
    确保车辆未处于充电状态。
  2. 打开左侧前车门，降下车窗。
  3. 启用电子驻车制动 (EPB) 维护模式。
    1. 启用“维护模式”。请参阅 维护模式。
    2. 解锁车辆网关。请参阅 网关（解锁）。
    3. 踩下制动踏板，同时点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Chassis > Brakes > EPB Service Mode，选择EPB Selection下拉菜单中的Both，然后再选择Action Selection下拉菜单中的Start。点击Run，然后等待例行程序完成。
  4. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  5. 将吸收性材料放置在制动液储液罐区域下方。
  6. 清洁制动液储液罐周围区域并拆下制动液储液罐罐盖。
  7. 拆下左侧和右侧后车轮。请参阅 轮毂总成（拆卸和安装）。
  8. 仅适用于高性能版车型：拆下将后制动钳标志牌固定到后制动钳的螺栓。
  9. 拆下将左后制动钳固定到左后制动钳支架的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 14 毫米套筒
    • 17 毫米 12 角组合扳手
  10. 使用制动钳扩张器将活塞推入制动钳中。
    注
    请确保活塞上的朝上切口位于两个锁片中间。
    提示
    推荐使用以下工具
    • 1109954-00-A - 基础版制动钳扩张器套件
  11. 拆下左后制动钳，使用 S 型钩将其悬挂在旁边的固定零件上。
    注
    推荐使用 S 型钩 1082171-10-A；如果 1082171-10-A 不可用，可使用 1082171-00-A 代替。
    注
    S 型钩 1082171-10-A 只能悬挂在金属零件上。
  12. 将左后制动片从左后制动钳支架上拆下。

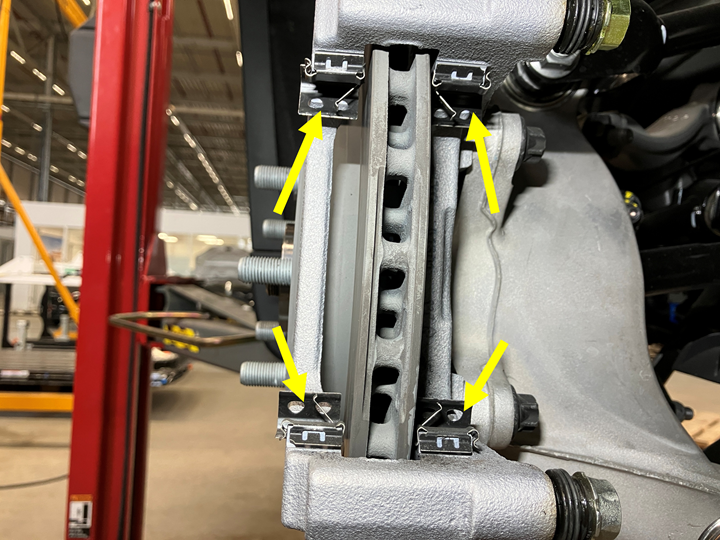

  13. 使用肥皂水或制动器清洁剂清洁左后制动钳支架相接面卡子（4 个）。

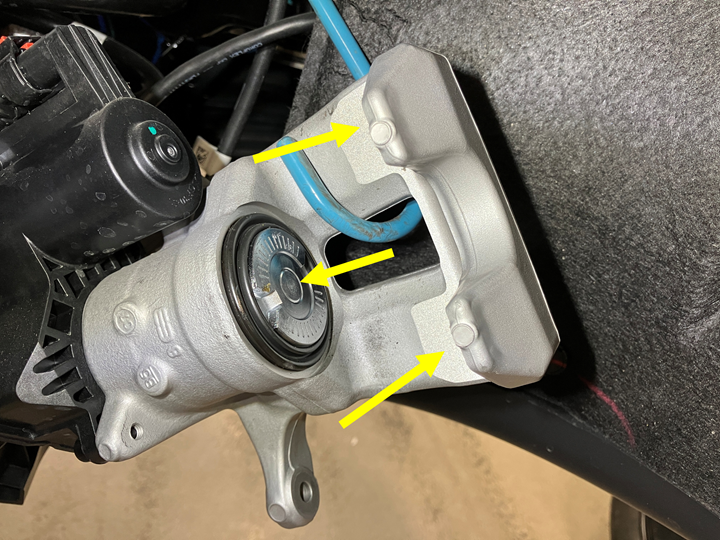

  14. 使用肥皂水或制动器清洁剂清洁左后制动钳。
  15. 揭下外侧制动片上的粘性垫片。
    注
    使用制动器清洁剂溶解制动片背面的粘合剂。
  16. 使用制动器清洁剂清洁内侧制动片背面。
  17. 对车辆 右侧重复执行第 8 至 16 步。

安装

注
请勿在制动片或制动钳上涂敷制动润滑脂。2025+ Model Y 制动器不需要涂敷制动润滑脂。
  1. 剪切 2 片尺寸为 4 厘米 x 5 厘米的粘性垫片。

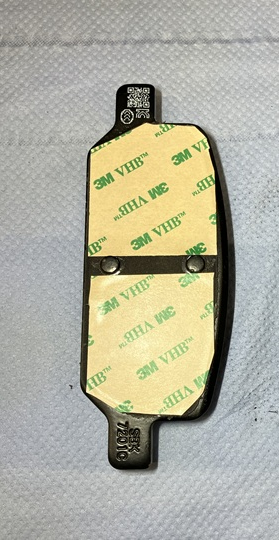

  2. 将粘性垫片粘贴在外侧制动片上。
    注
    剪去多余材料，确保双面胶正确贴合在制动片上。
  3. 揭下外侧制动片上粘性垫片的胶衬。
  4. 将左后制动片安装到左后制动钳支架上。
  5. 安装将左后制动钳固定到左后制动钳支架的螺栓（2 个）。
    26.5 Nm (19.5 lbs-ft)
    警告
    安装制动钳时，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。
    注
    在螺栓螺纹上涂敷螺纹胶。
    提示
    推荐使用以下工具
    • 14 毫米套筒
    • 17 毫米 12 角组合扳手
  6. 仅适用于高性能版车辆：安装将后制动钳标志牌固定到后制动钳的螺栓。
    9 Nm (6.6 lbs-ft)
    推荐使用以下工具
    • 5 毫米六角批头
  7. 重复第1步至第6步，完成车辆右侧相关操作。
  8. 将车辆降至适宜的作业高度，然后将举升机置于锁止位。
  9. 检查制动液储液罐并根据需要加满。
  10. 将吸收性材料从制动液储液罐区域下方取走。
  11. 将制动踏板踩下 3-5 次，使制动片与制动盘接触，直至感受到制动踏板稳定有力。
  12. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），然后点击Chassis > Brakes > EPB Service Mode，选择EPB Selection下拉列表中的Both，再选择Action Selection下拉列表中的Stop。点击Run，然后等待例行程序完成。
    注
    如需要，还可以在EPB Selection字段中选择Left/Right。
  13. 退出“维护模式”。请参阅 维护模式。
  14. 安装左侧和右侧后车轮。请参阅 轮毂总成（拆卸和安装）。
  15. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  16. 进行试驾，确保制动踏板触感及性能正常。
    注
    将维修后试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
