座椅总成 - 第二排 - LH（七座）（拆卸和更换）

校正代码待定 FRT 待定 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

打开所有车门，降下所有车窗。
将前排两个座椅前移。

注
按需调节座椅靠背，避免触碰顶篷。

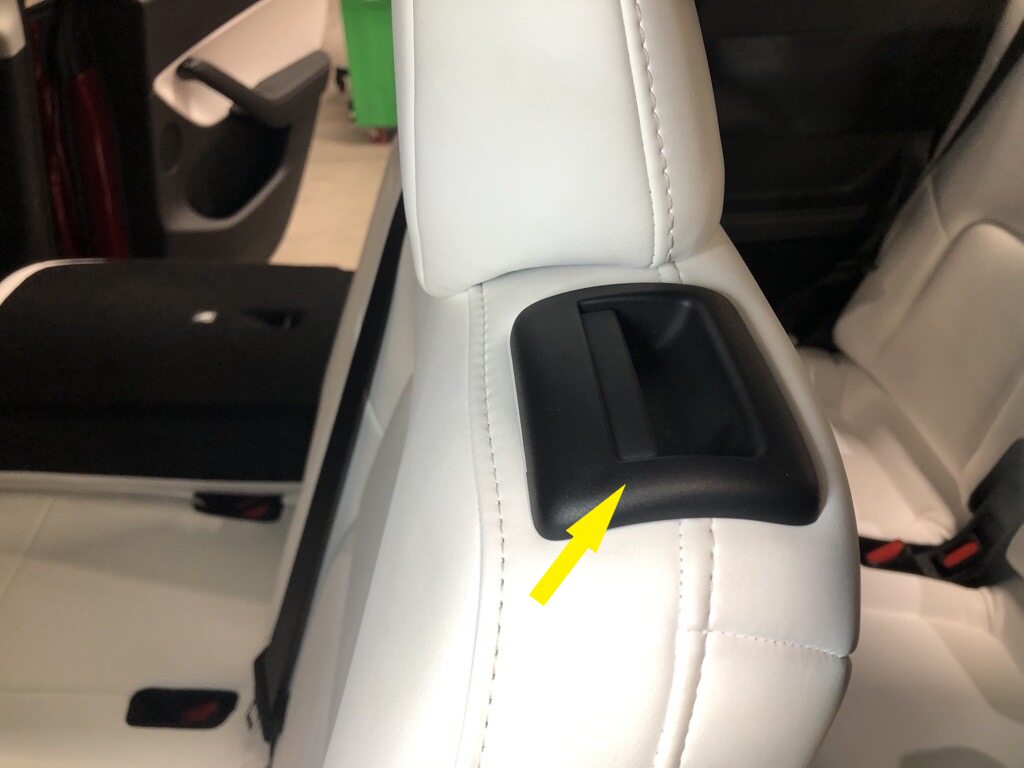

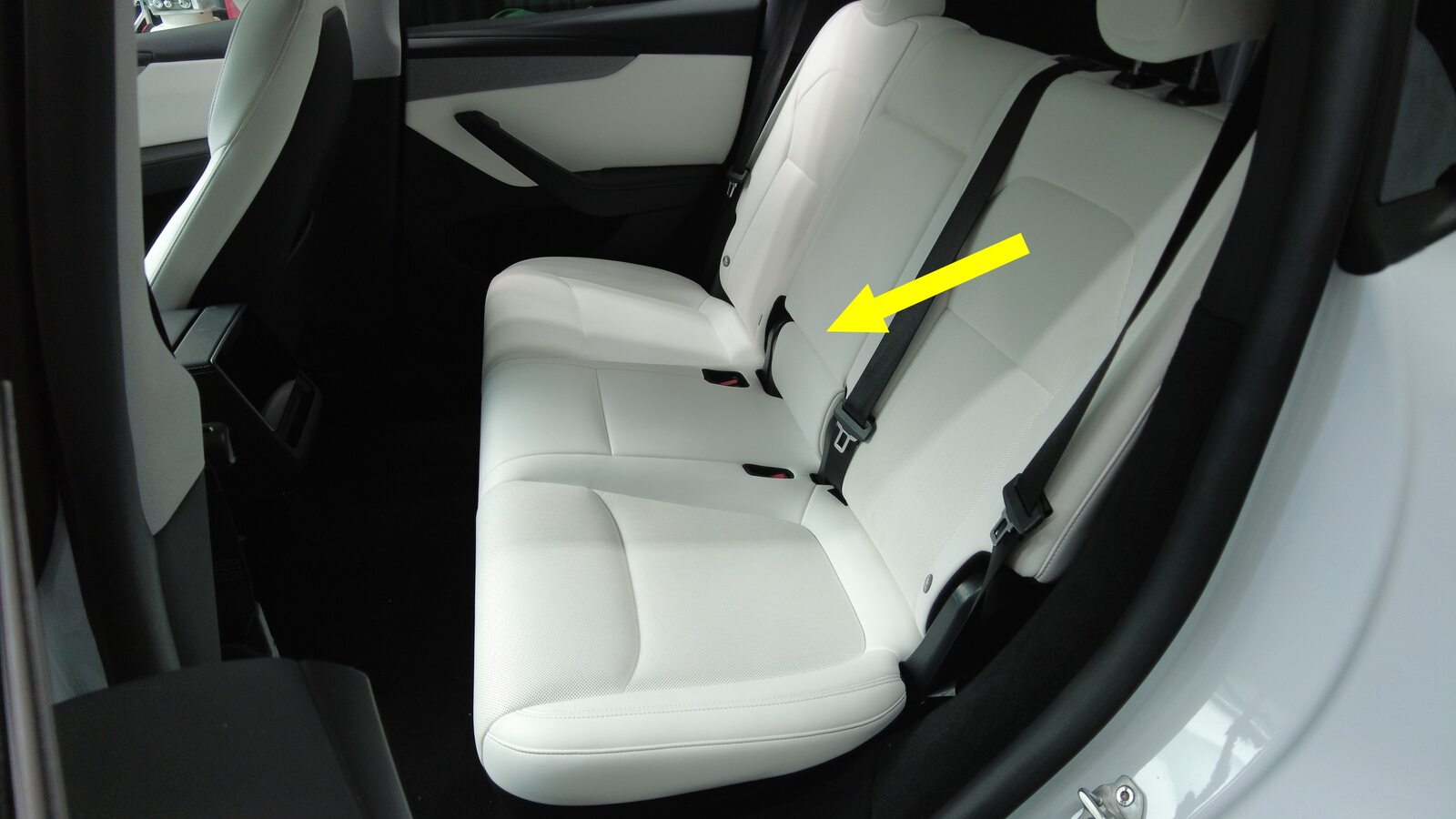

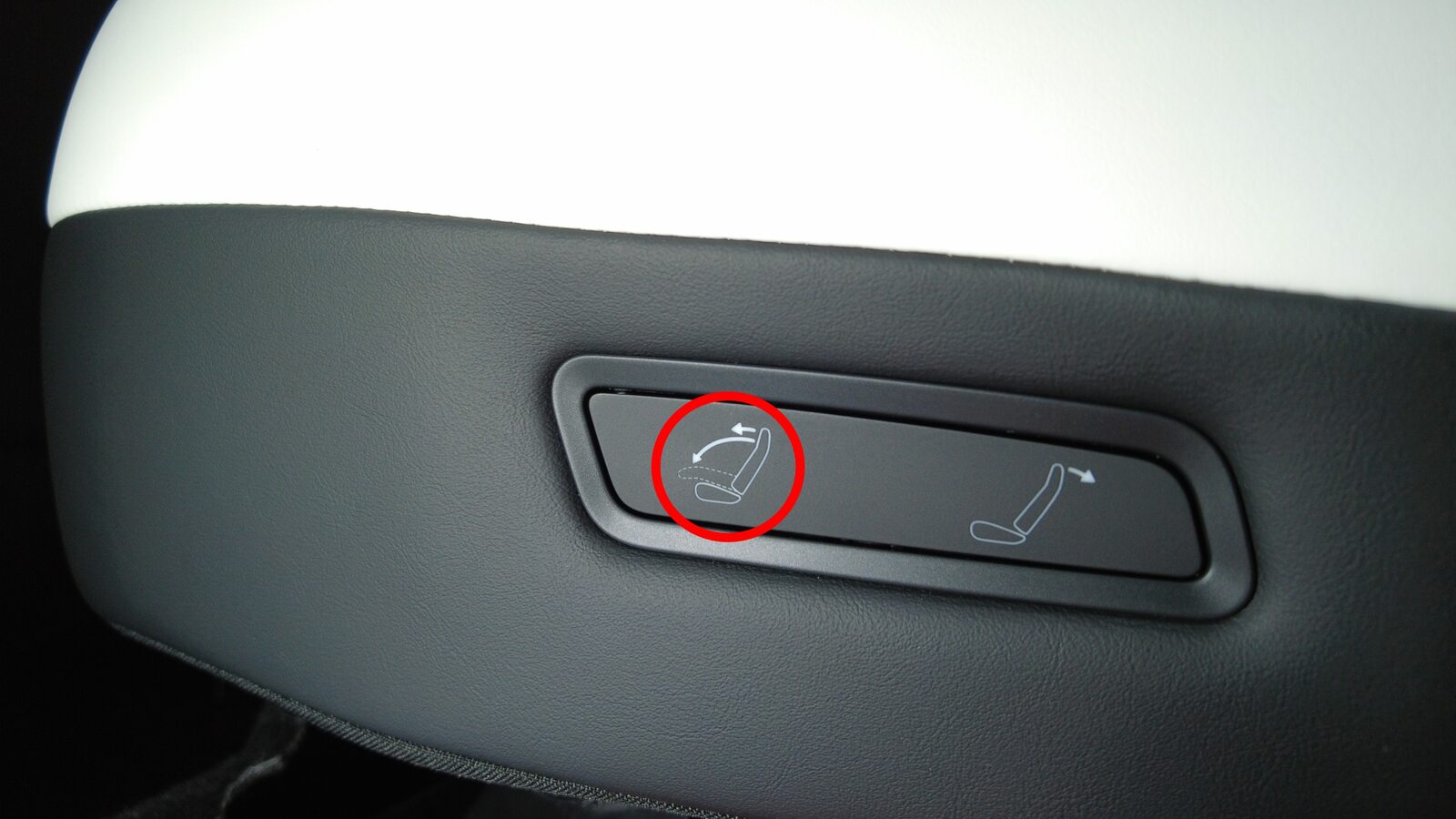

将 60 百分比座椅置于便利进出模式

注
按下肩部开关并将 60 百分比座椅向前推动，以将其置于便利进出模式

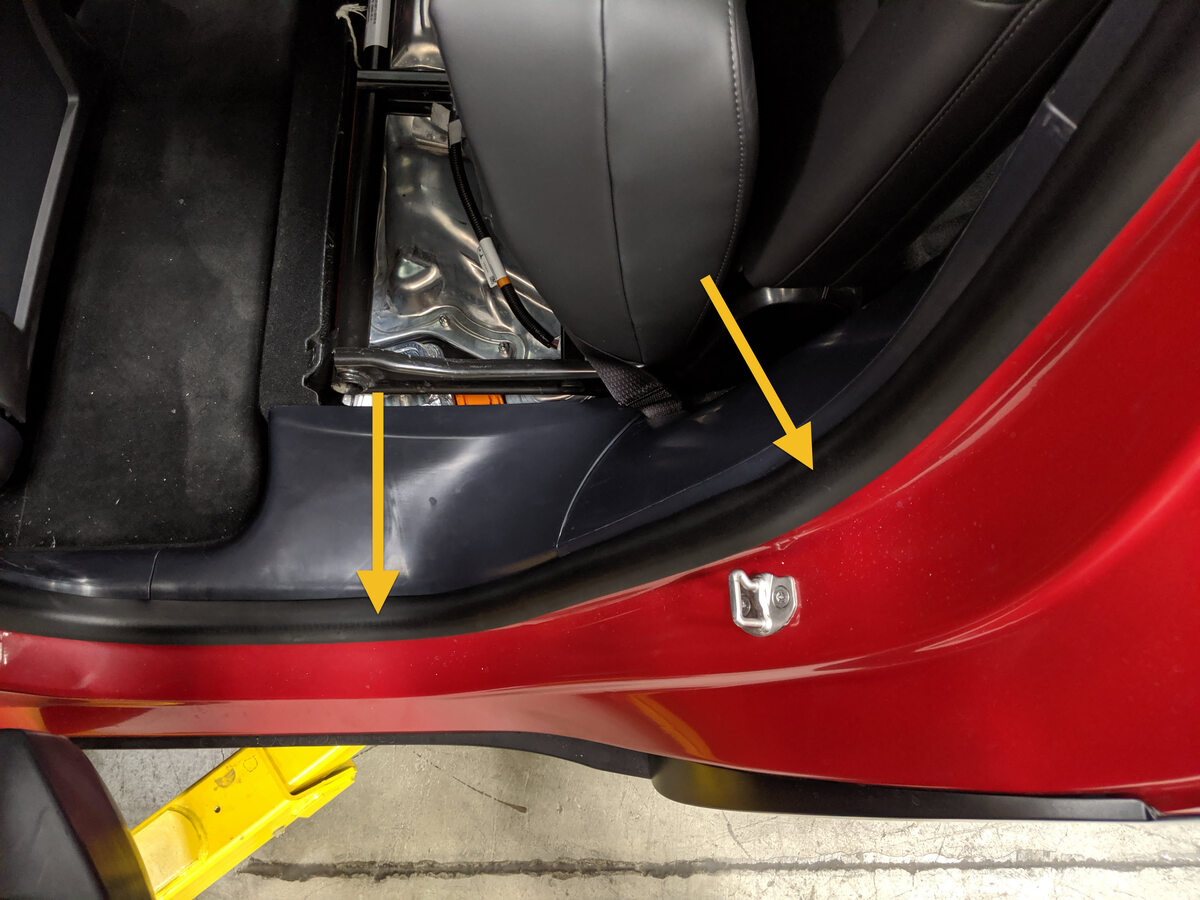

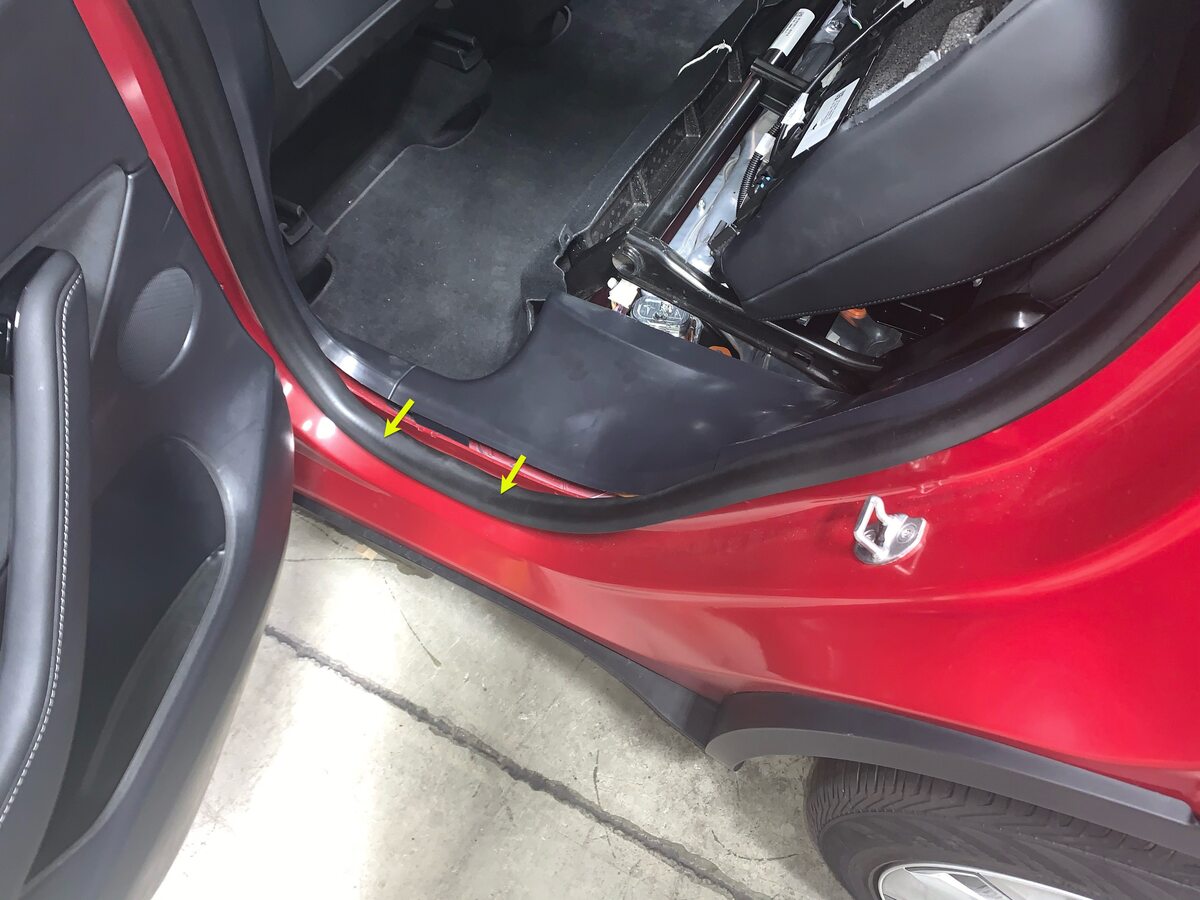

部分拆下左后车门密封条下部

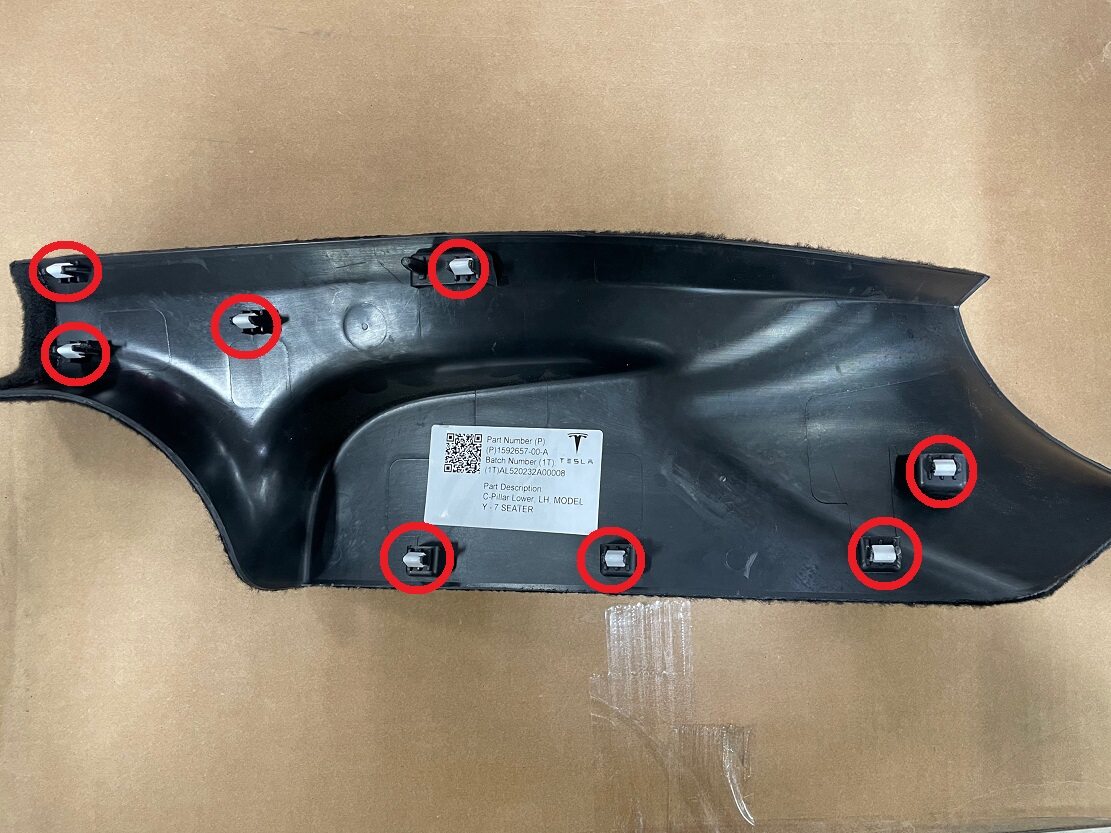

拆下七座车辆左侧 C 柱下饰板

注
8 个卡子；后边缘紧固到后备箱侧饰板；先松开前部卡子，再松开后部卡子
将 60 百分比座椅移回原位

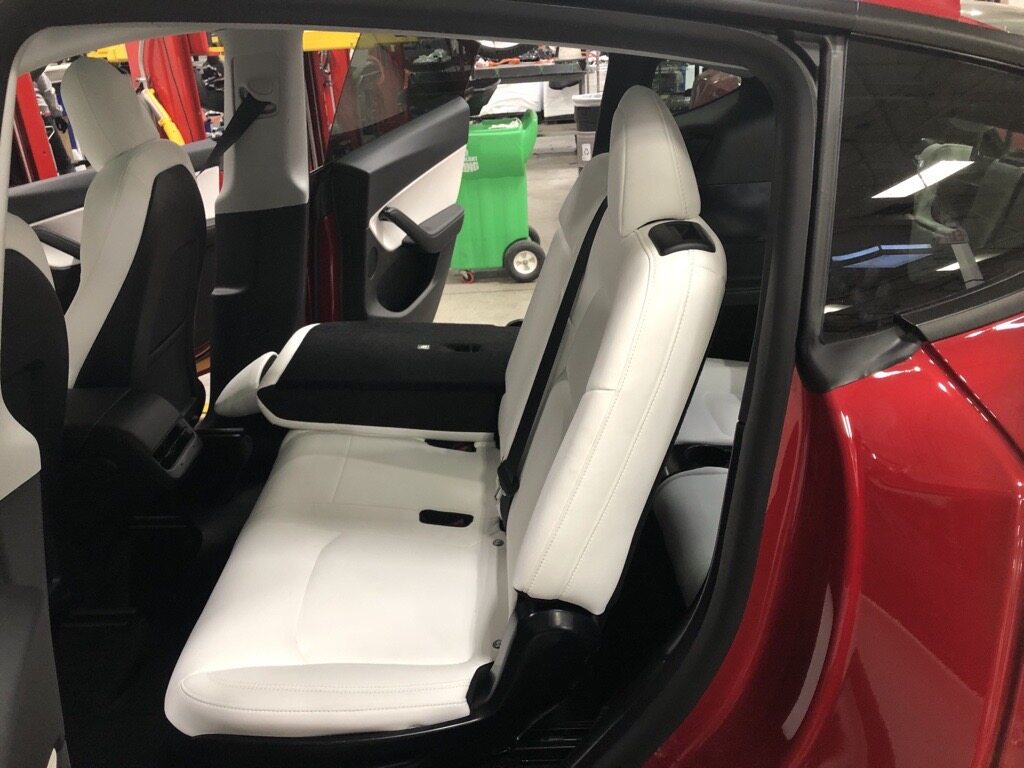

放倒第二排 60 百分比座椅靠背

注
操作座椅开关或手动系带；必要时对座椅靠背蒙皮采取防护措施

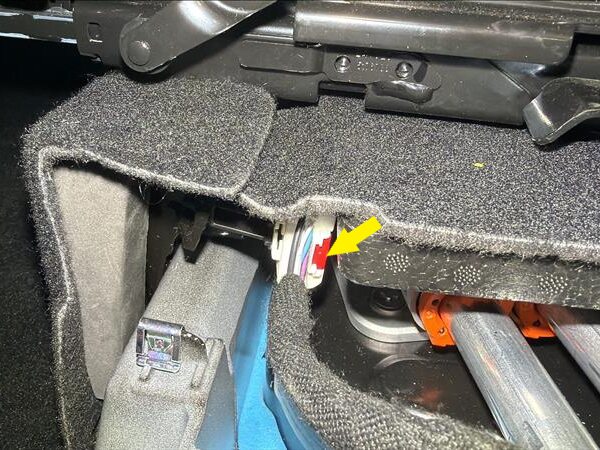

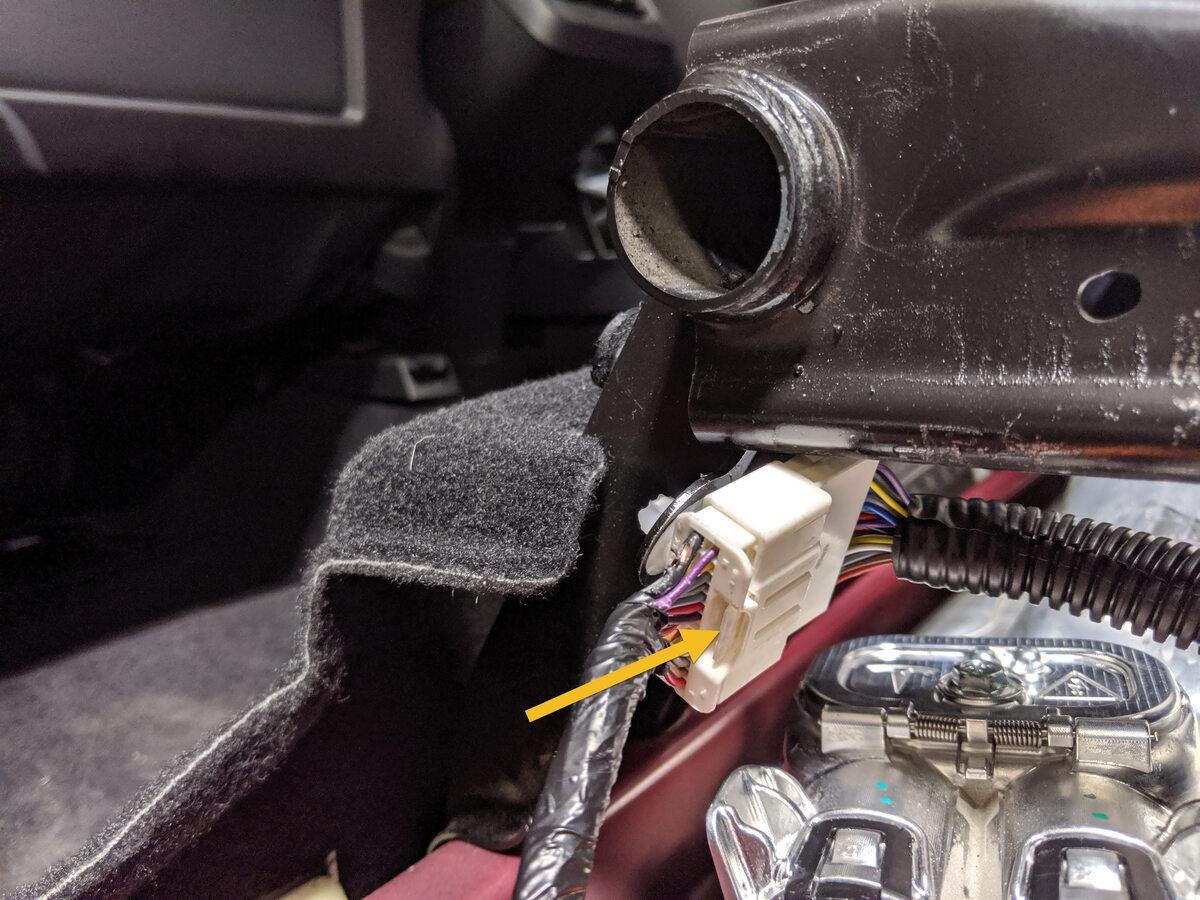

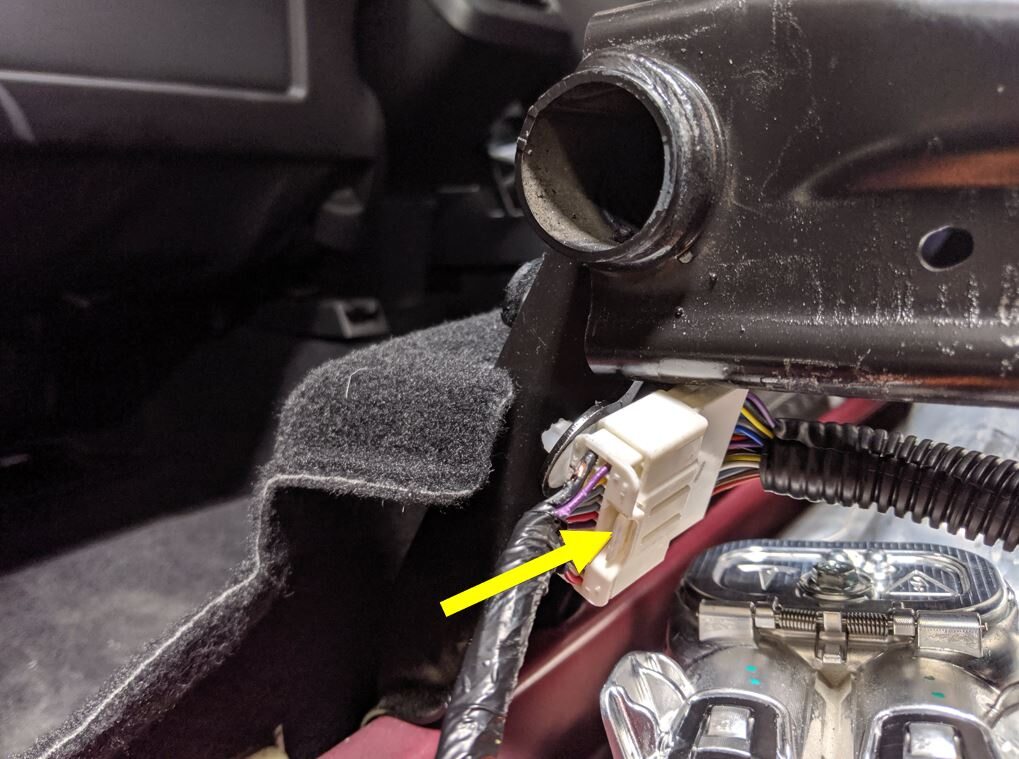

断开第二排 60 百分比座椅连接器

注
1 个连接器；新版车型可能配备了红色锁片

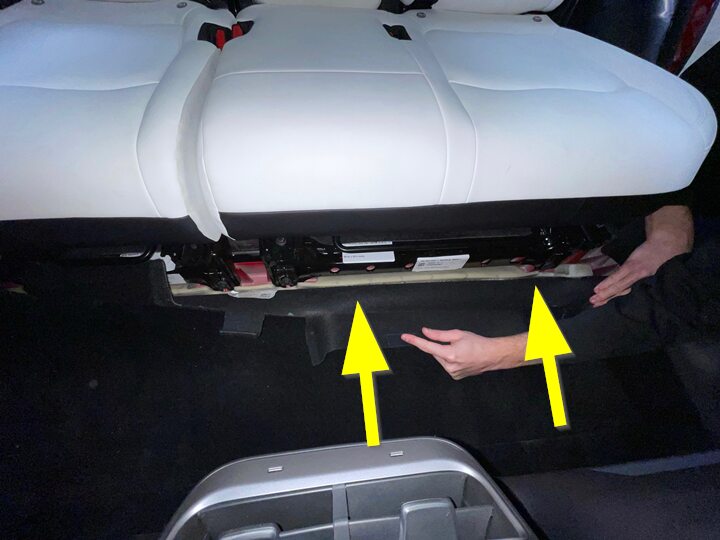

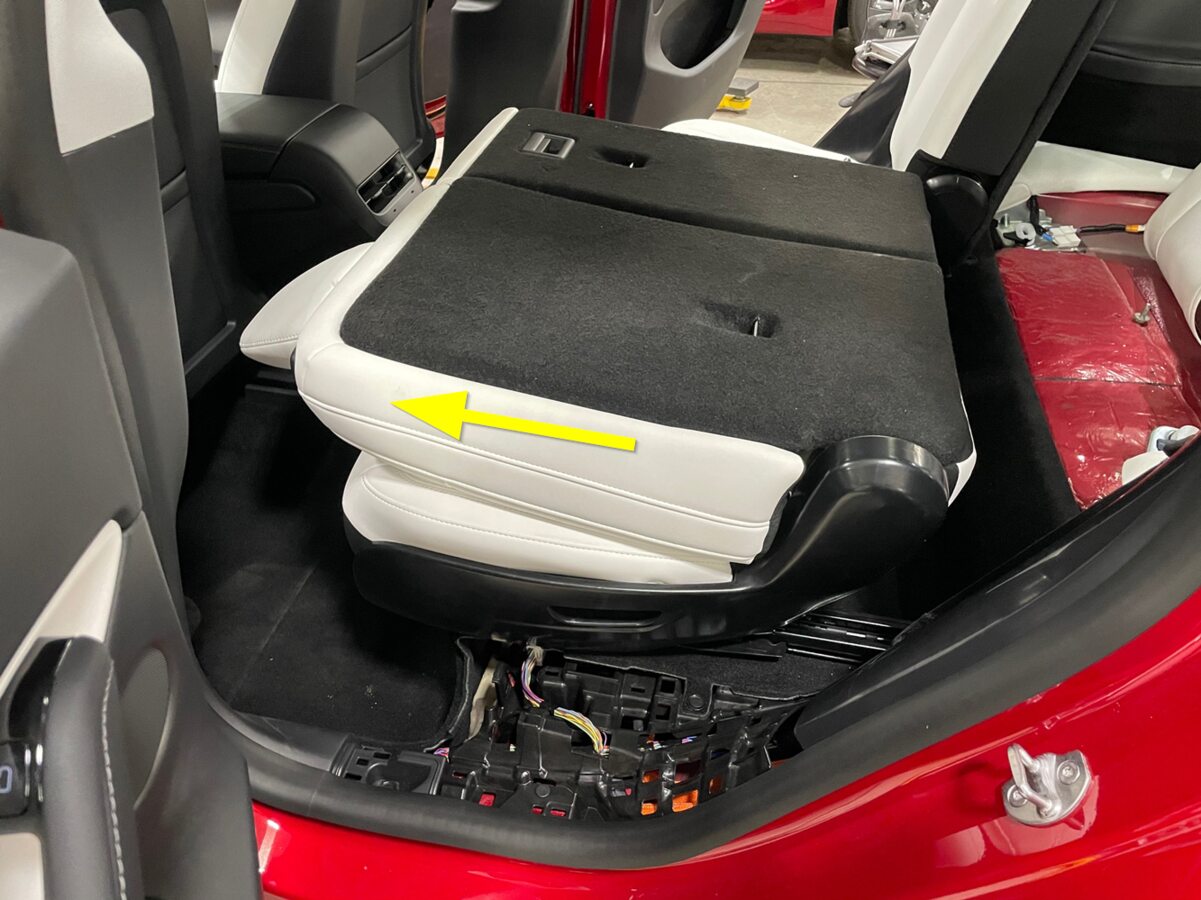

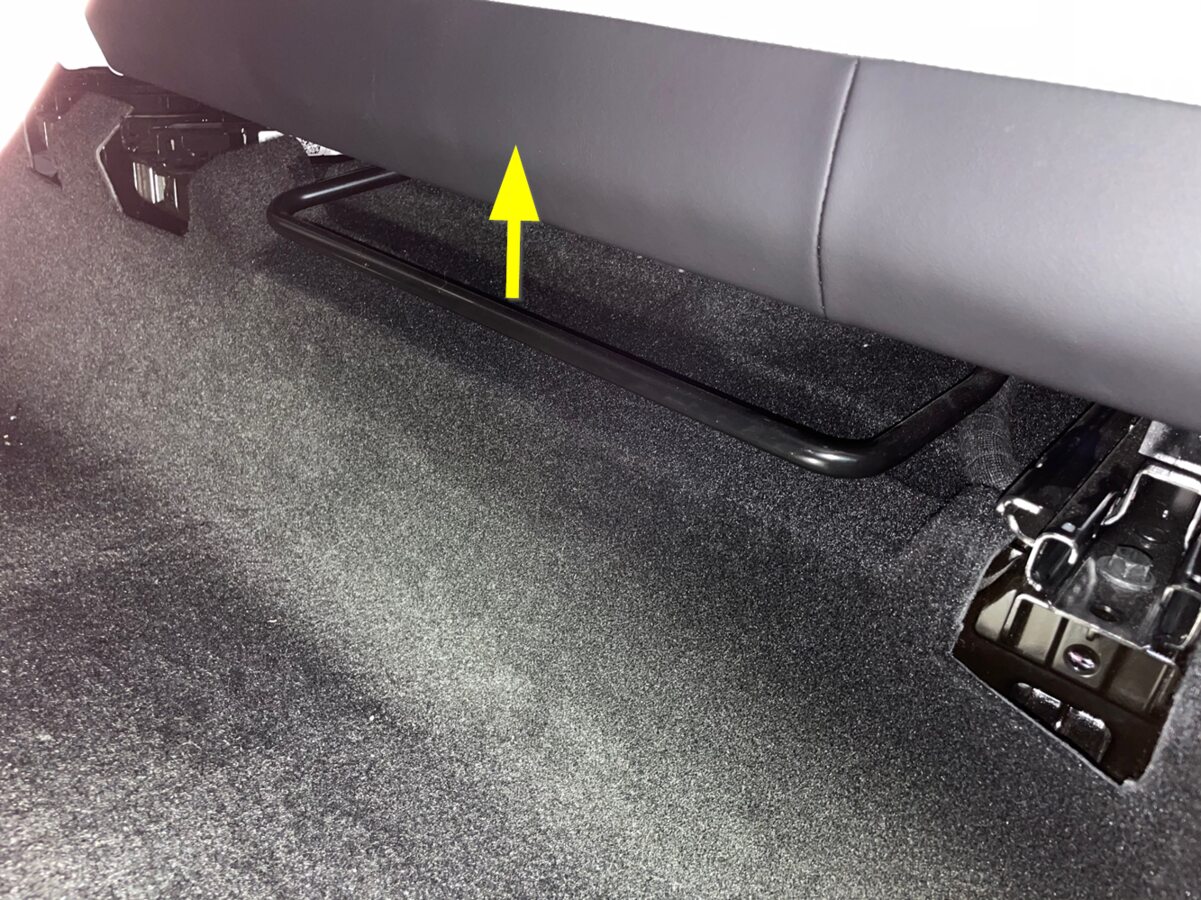

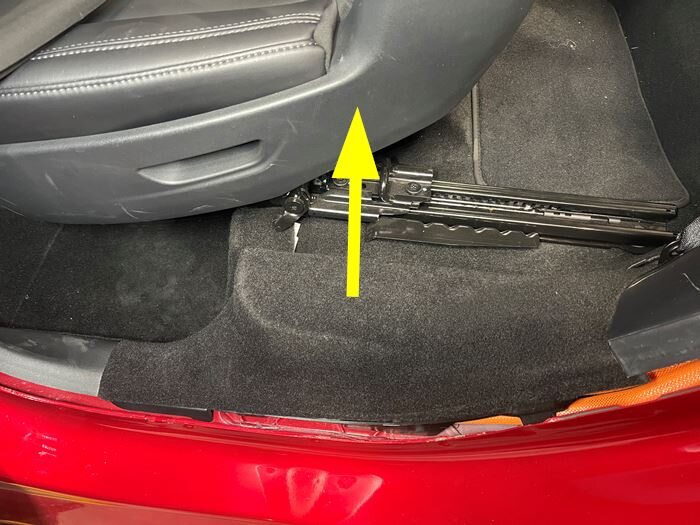

使用毛巾杆将 60 百分比座椅向前移动

注
一只手握住毛巾杆向上拉动，另一只手将座椅向前滑动

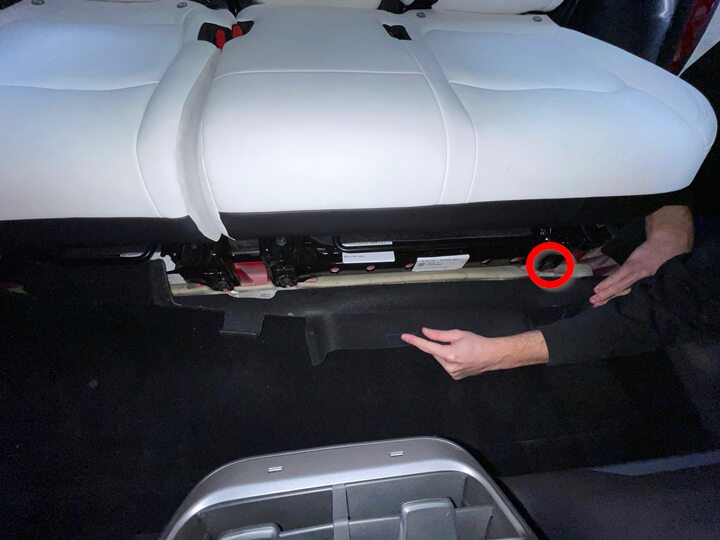

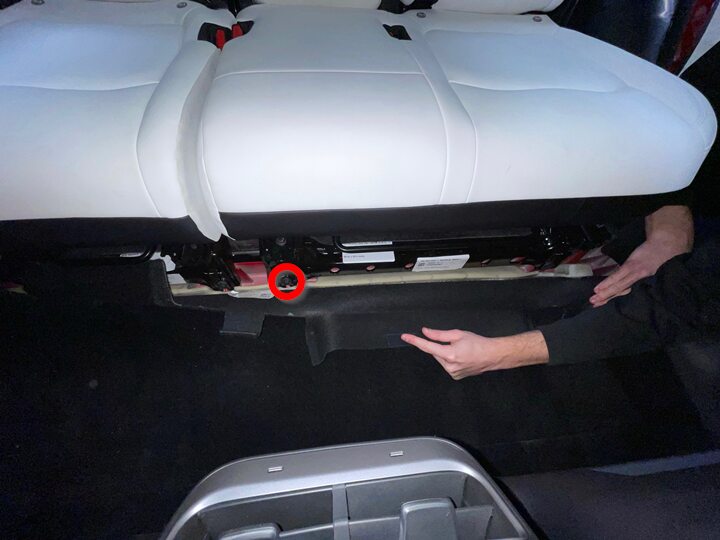

拆卸 60 百分比座椅后部外侧滑轨紧固件

注
1 个螺纹胶螺栓，11 毫米，37 Nm；拆下后弃用

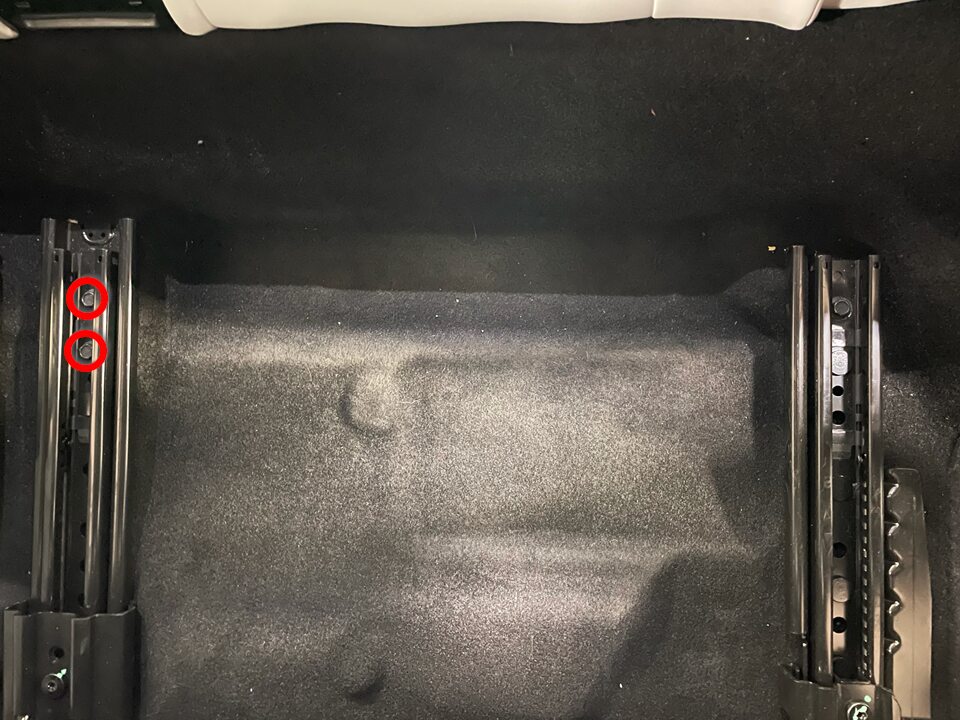

拆卸 60 百分比座椅后部内侧滑轨紧固件

注
2 个螺纹胶螺栓，11 毫米，37 Nm；拆下后弃用

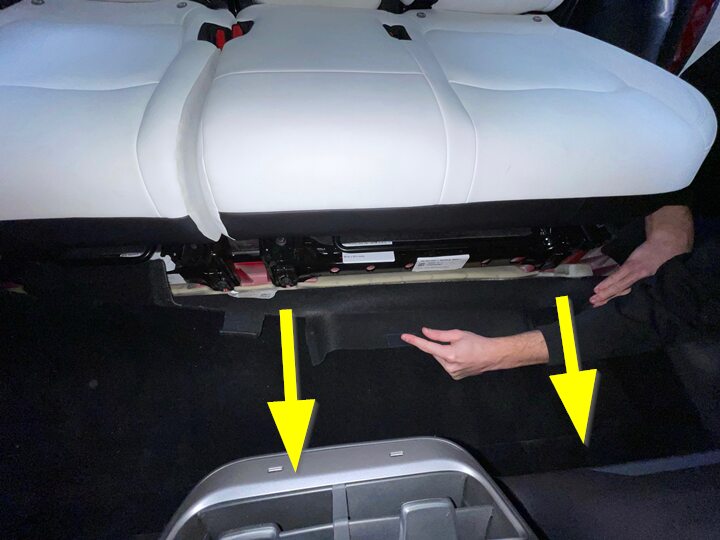

使用毛巾杆将 60 百分比座椅移至最后端

注
一只手握住毛巾杆向上拉动，另一只手将座椅向前滑动

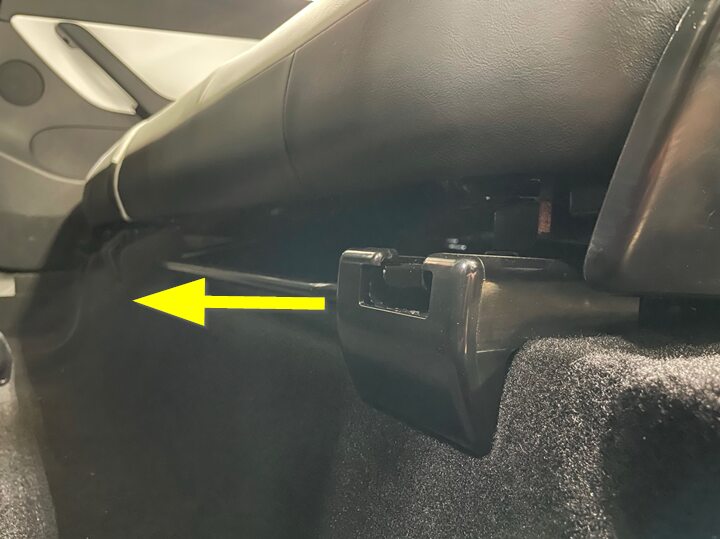

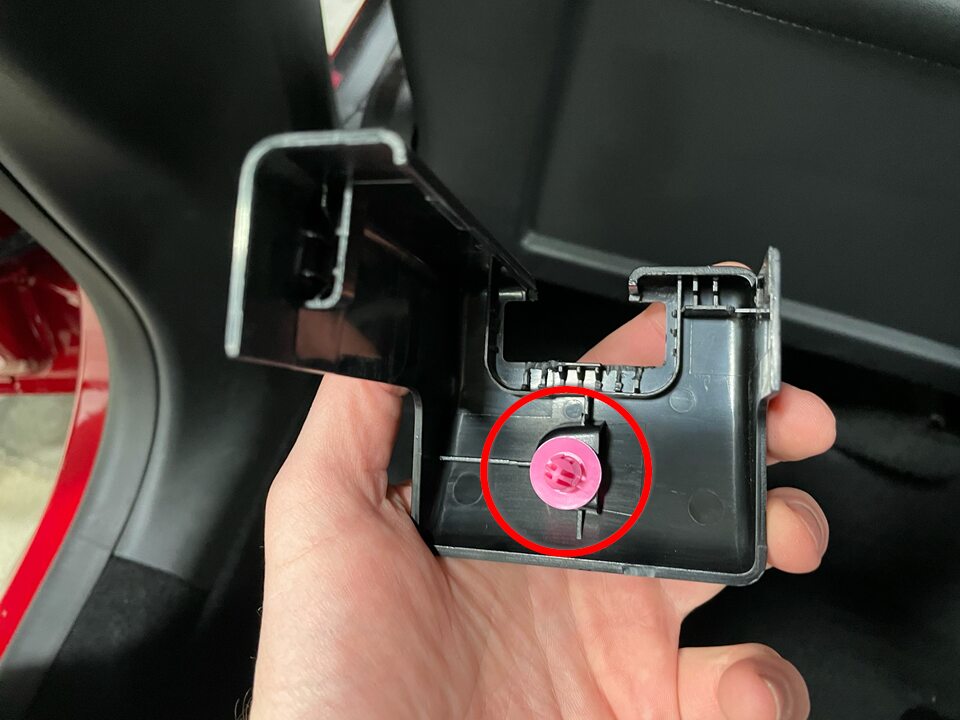

拆卸 60 百分比座椅部外侧滑轨套

注
1 个卡子；将盖板向前滑动，以将其从 60 百分比座椅滑轨上松开

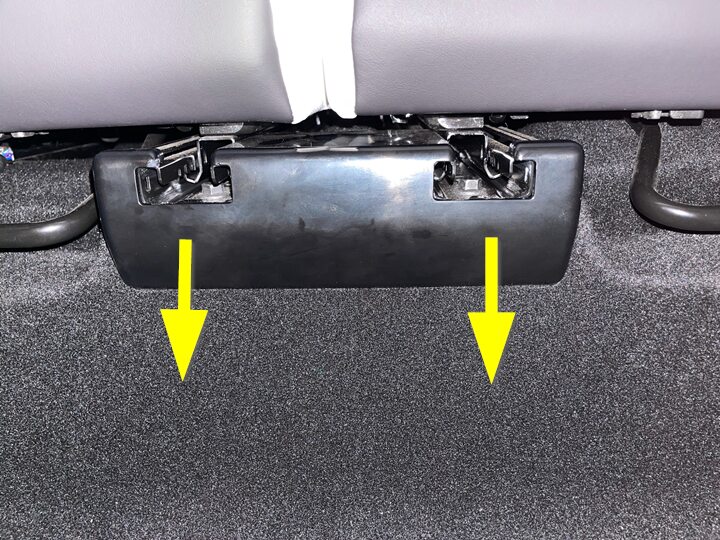

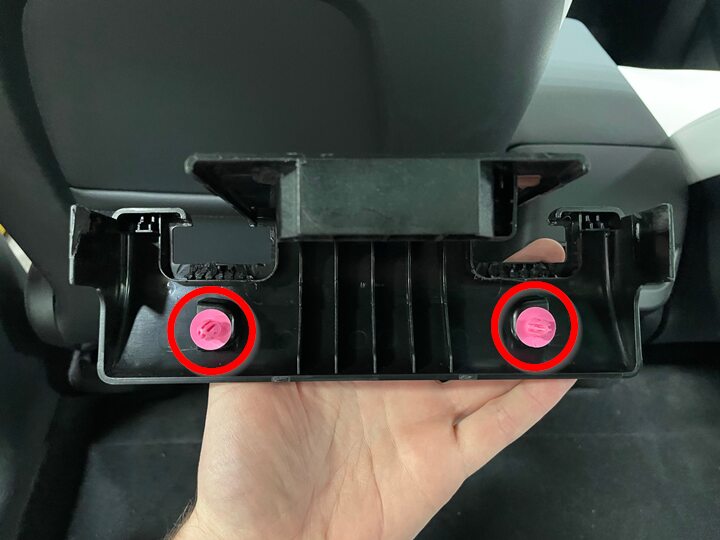

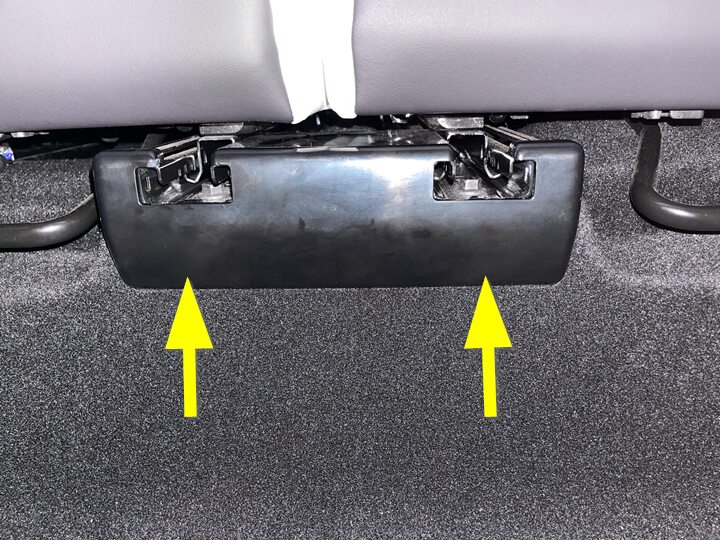

拆卸第二排座椅中间滑轨套

注
2 个卡子；将盖板向前滑动，以将其从第二排座椅滑轨上松开
从 60 百分比座椅上松开驾驶室地毯

注
将驾驶室地毯朝车辆前部拉动

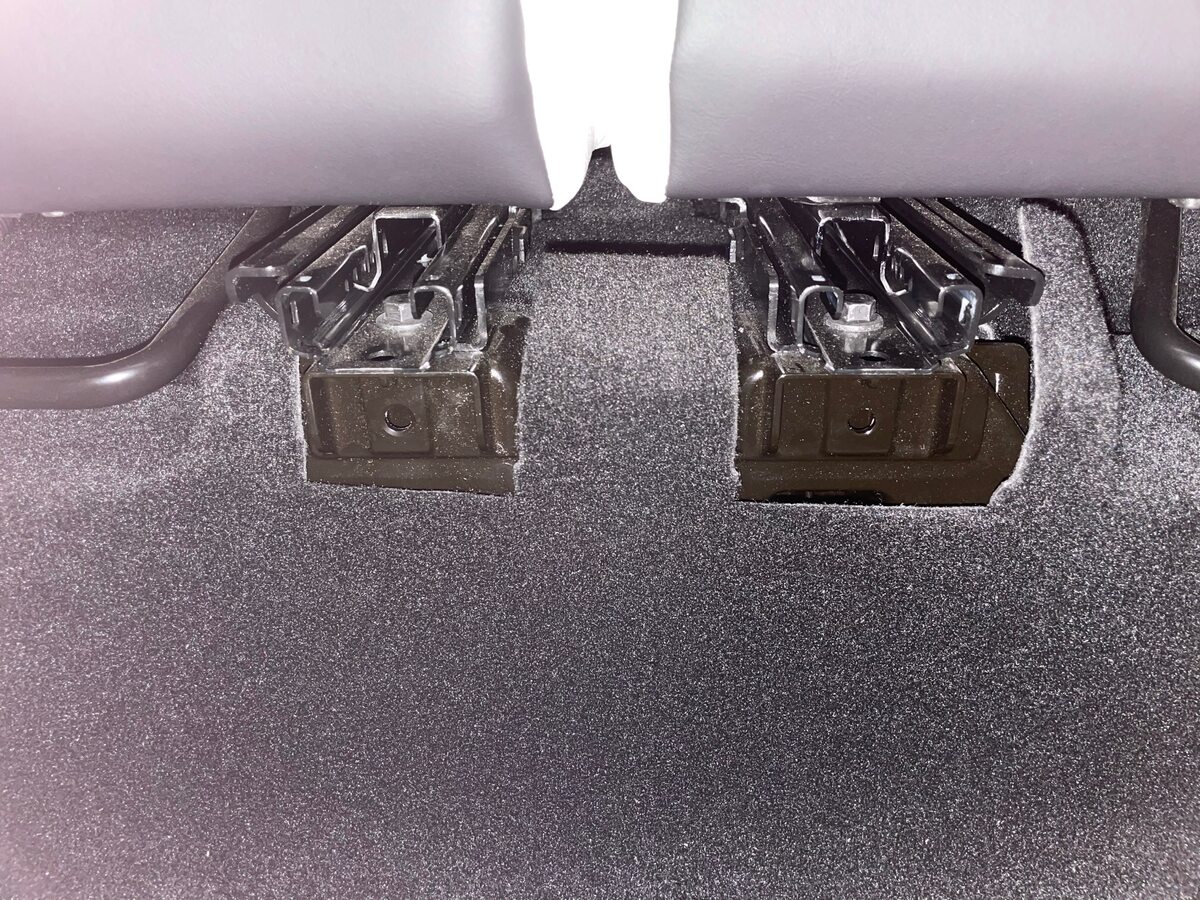

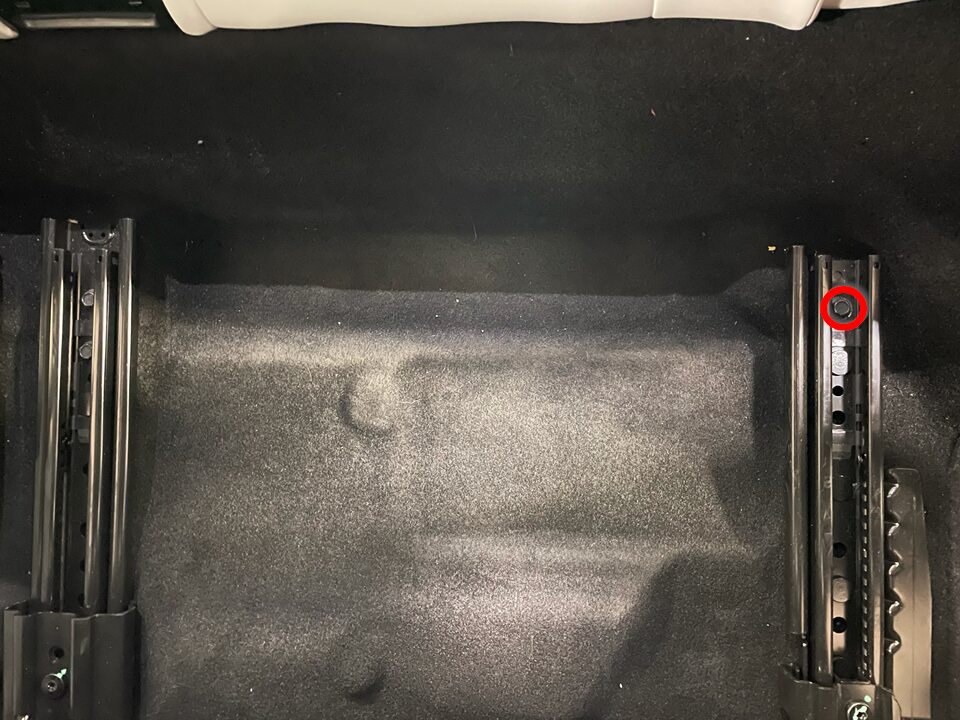

拆卸 60 百分比座椅前部内侧滑轨紧固件

注
1 个螺栓，11 毫米，37 Nm；拆下后弃用

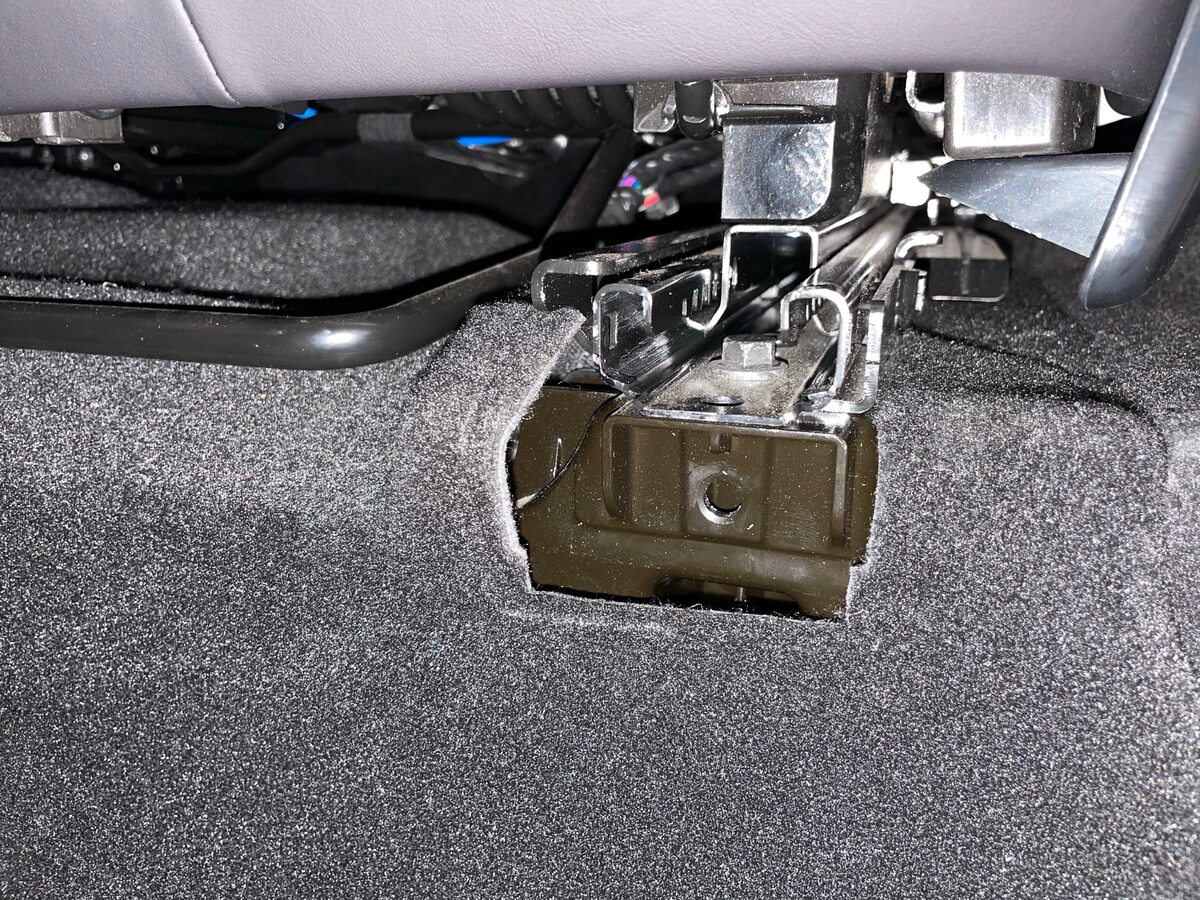

拆卸第二排 60 百分比座椅框架前部外侧滑轨紧固件

注
1 个螺栓，11 毫米，37 Nm；拆下后弃用

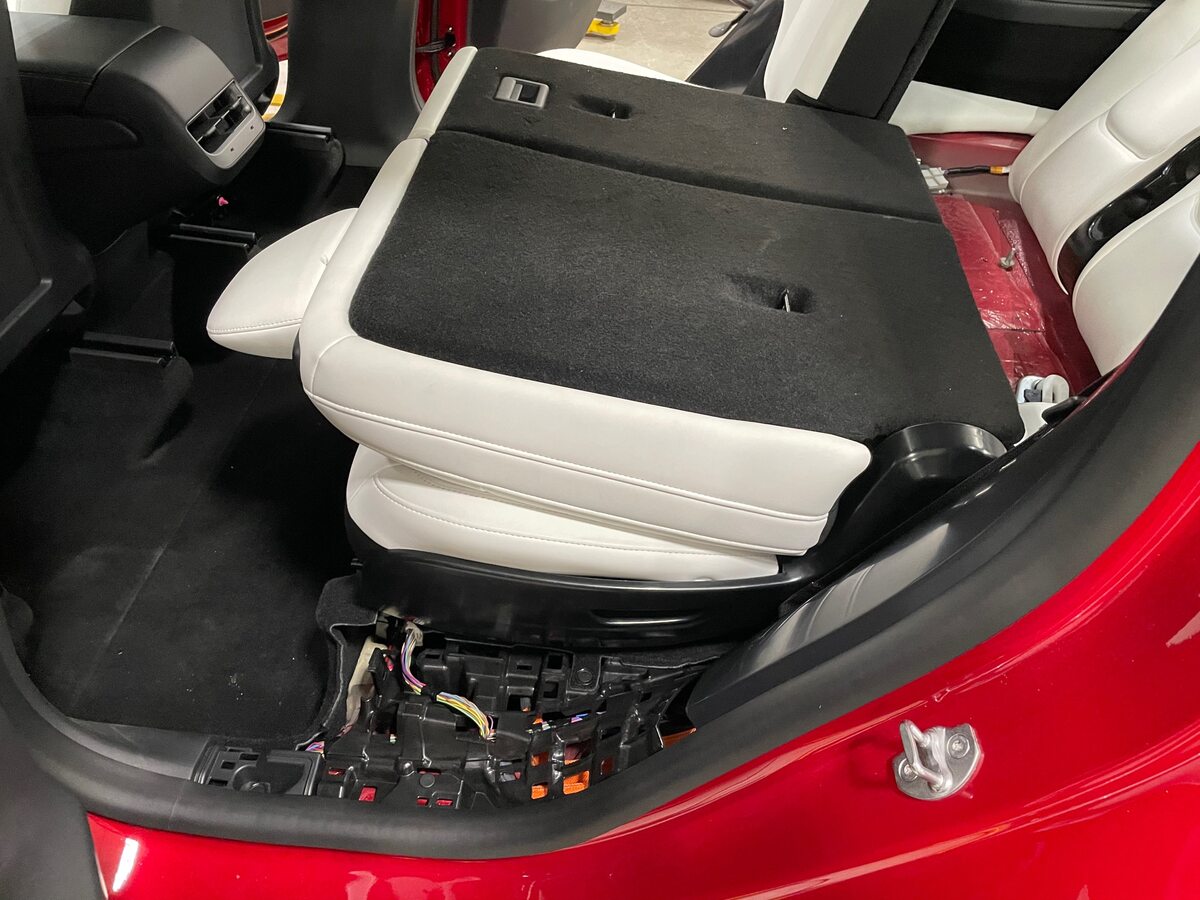

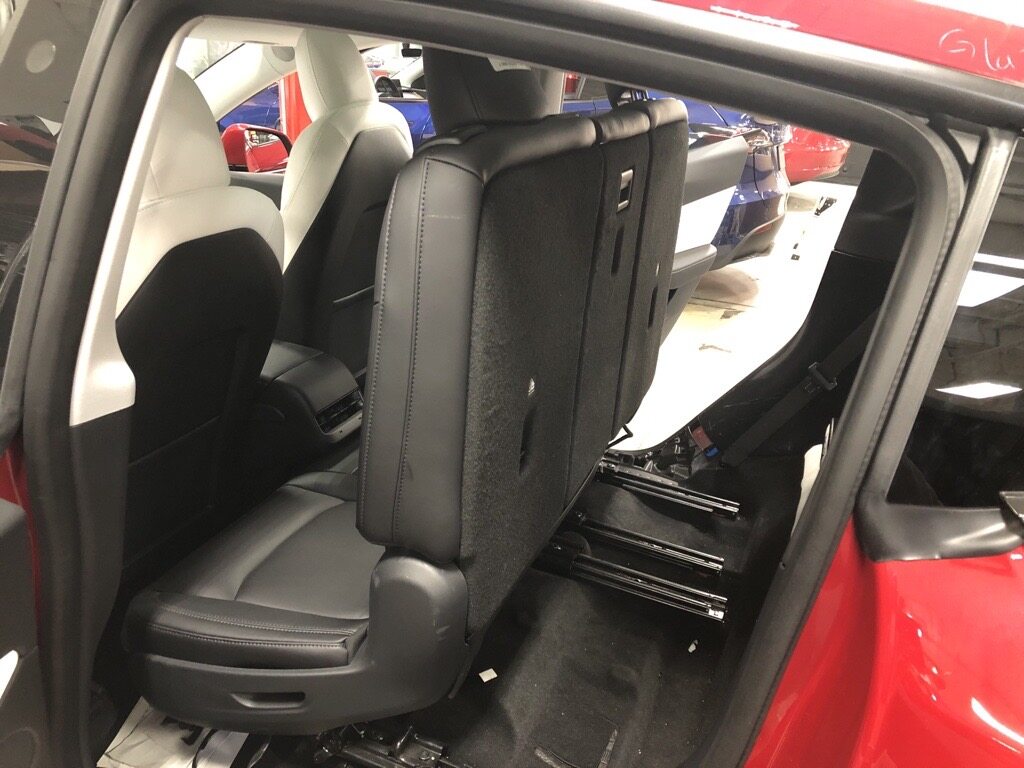

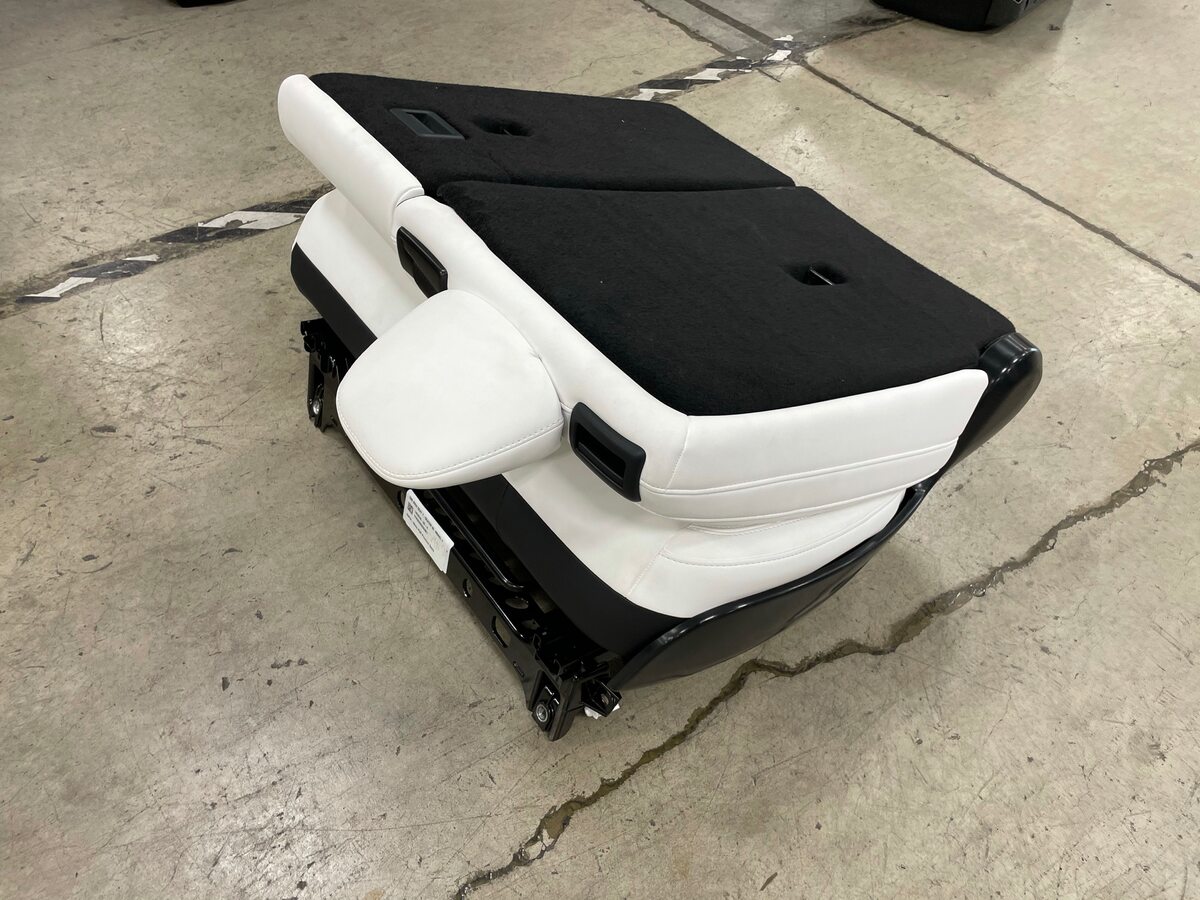

将第二排 60 百分比座椅总成从车身拆下

注

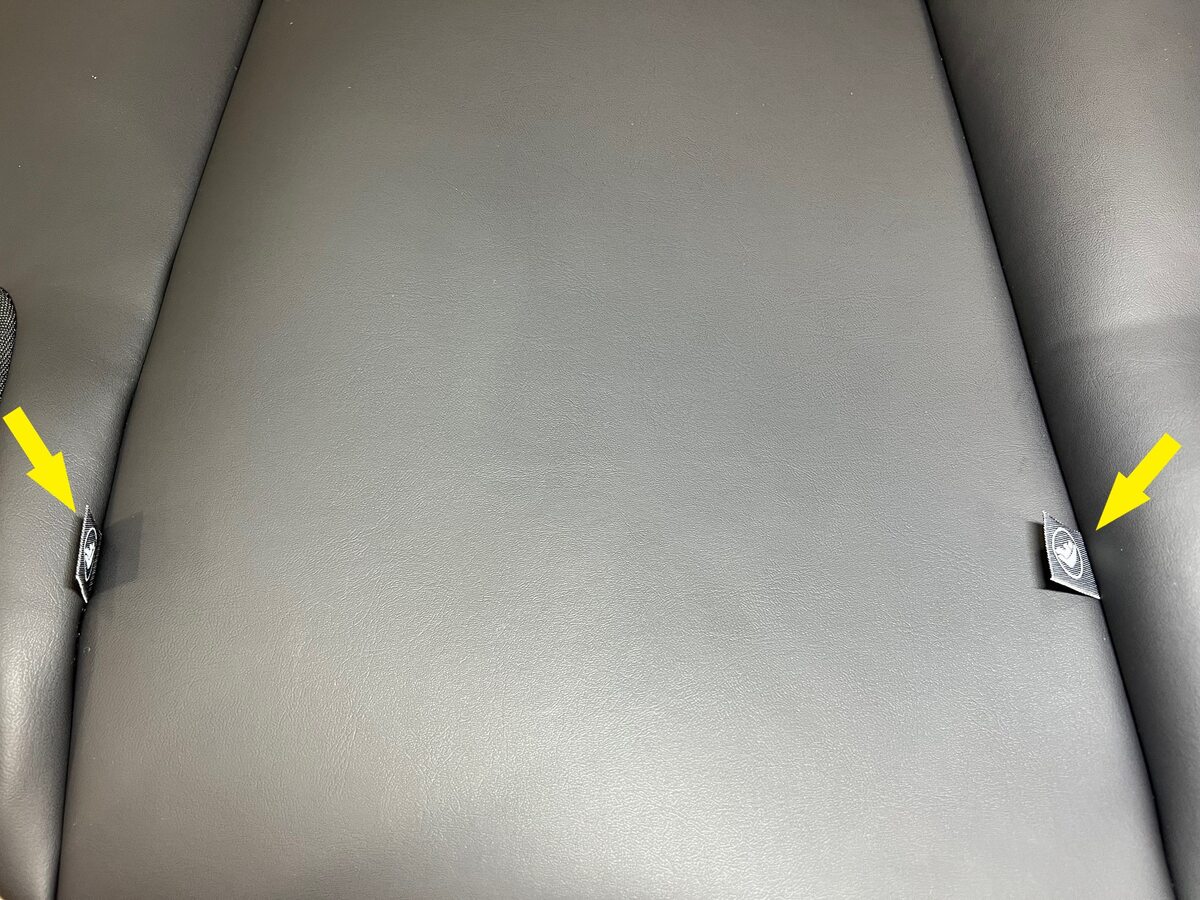

建议寻求他人协助；注意：如果未被更换的座椅并未配备童锁 ISOFIX 标签，请更换座椅罩

安装

安装第二排 60 百分比座椅总成

注
建议寻求他人协助
连接第二排 60 百分比座椅连接器

注
1 个连接器；新版车型可能配备了红色锁片
安装将 60 百分比座椅框架固定到车身的紧固件

注
5 个螺纹胶螺栓，11 毫米，37 Nm；安装新的螺纹胶螺栓；座椅底部螺栓位于后部

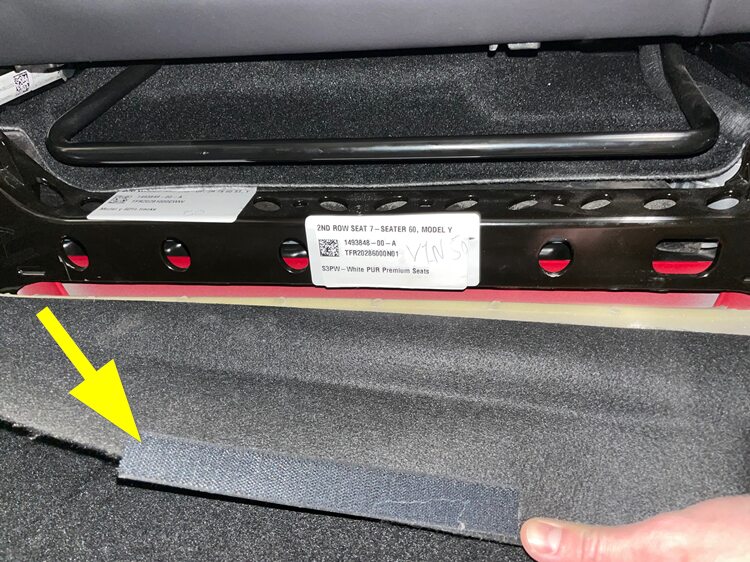

将驾驶室地毯紧固到 60 百分比座椅上

注
系上 Velcro 绑带
扶起第二排 60 百分比座椅靠背

注

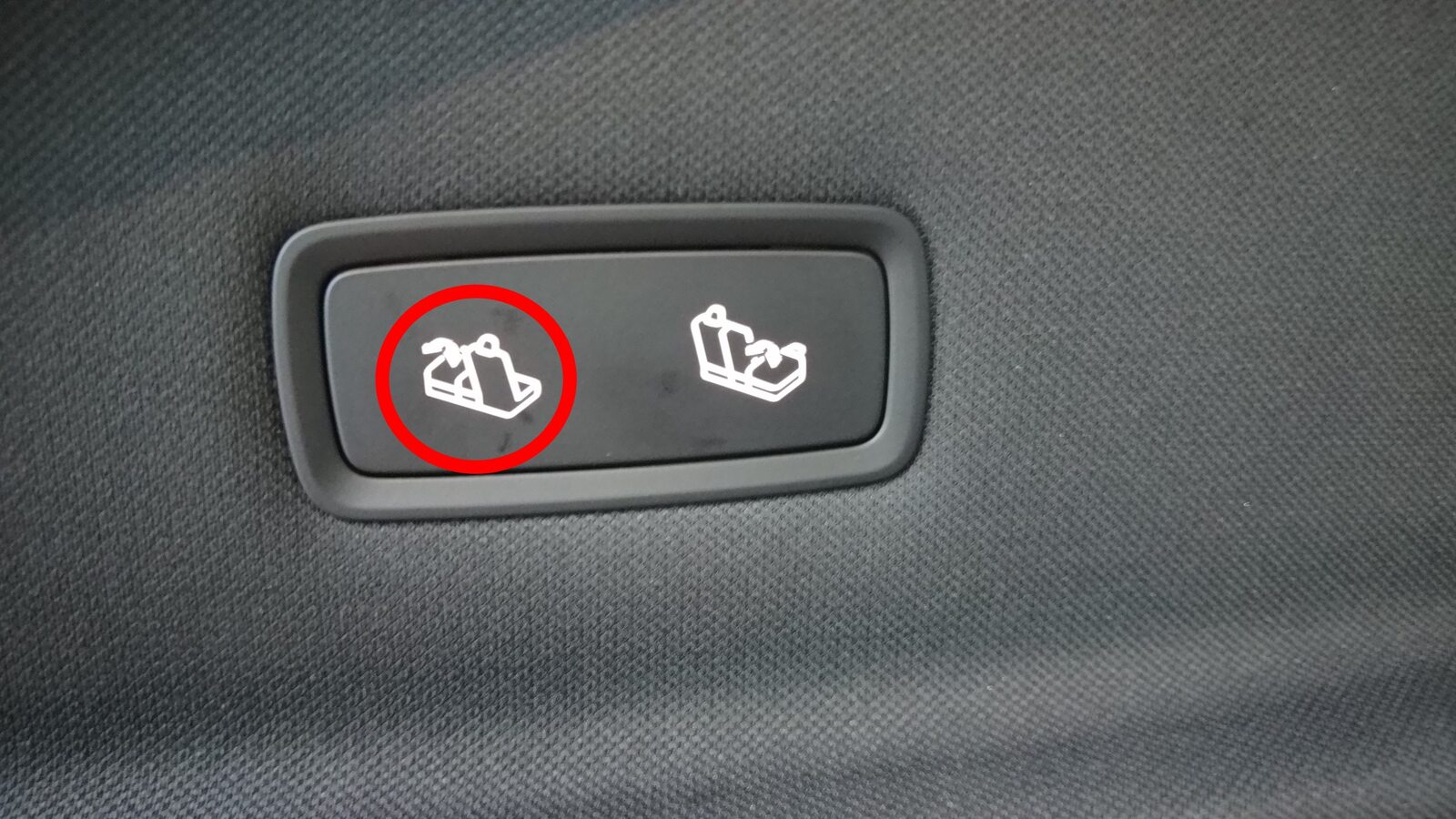

使用后备箱座椅开关；必要时可以拆下座椅靠背防护板

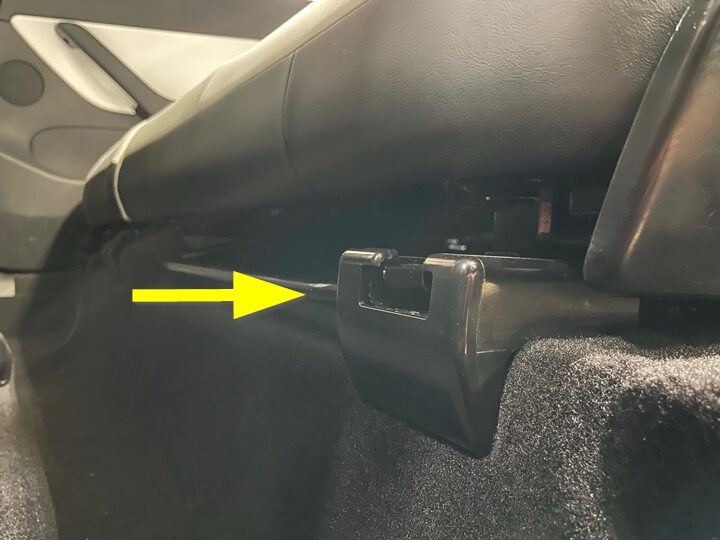

安装 60 百分比座椅部外侧滑轨套

注
1 个夹子
将中间滑轨盖板安装到第二排座椅上

注
2 个卡子；将盖板径直滑动到卡子上，通过卡子固定到第二排座椅滑轨上
将 60 百分比座椅置于便利进出模式

注
按下肩部开关并将 60 百分比座椅向前推动，以将其置于便利进出模式
安装七座车辆左侧 C 柱下饰板

注
8 个卡子；后边缘紧固到后备箱侧饰板；先紧固后部卡子，再紧固前部卡子
重新安装左后车门密封条

注
将门柱和门槛饰板锁片置于密封条下方
将 60 百分比座椅移回原位
将两个前排座椅移回原位。
升起所有车窗并关闭所有车门。
