座椅总成 - 第二排 - 右侧（七座）（拆卸和更换）
校正代码
待定
FRT
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
拆卸
- 打开所有四个车门，降下所有车窗。
-
向前移动右侧第一排座椅。
注如有需要，调整座椅靠背，以免接触顶篷。
-

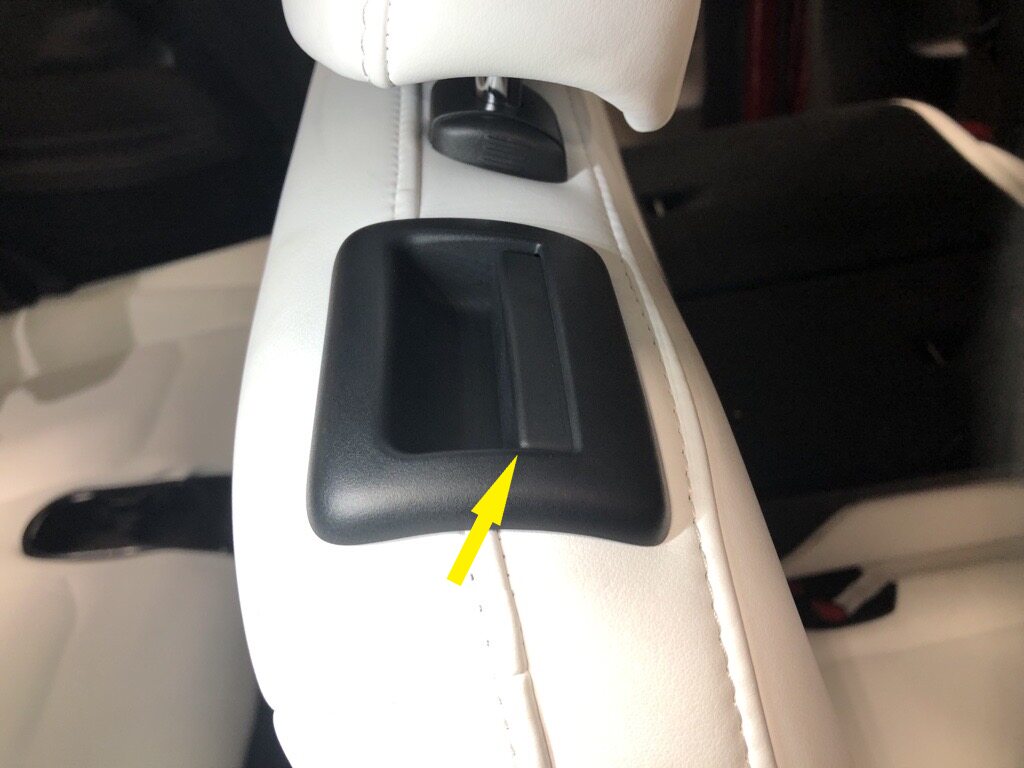

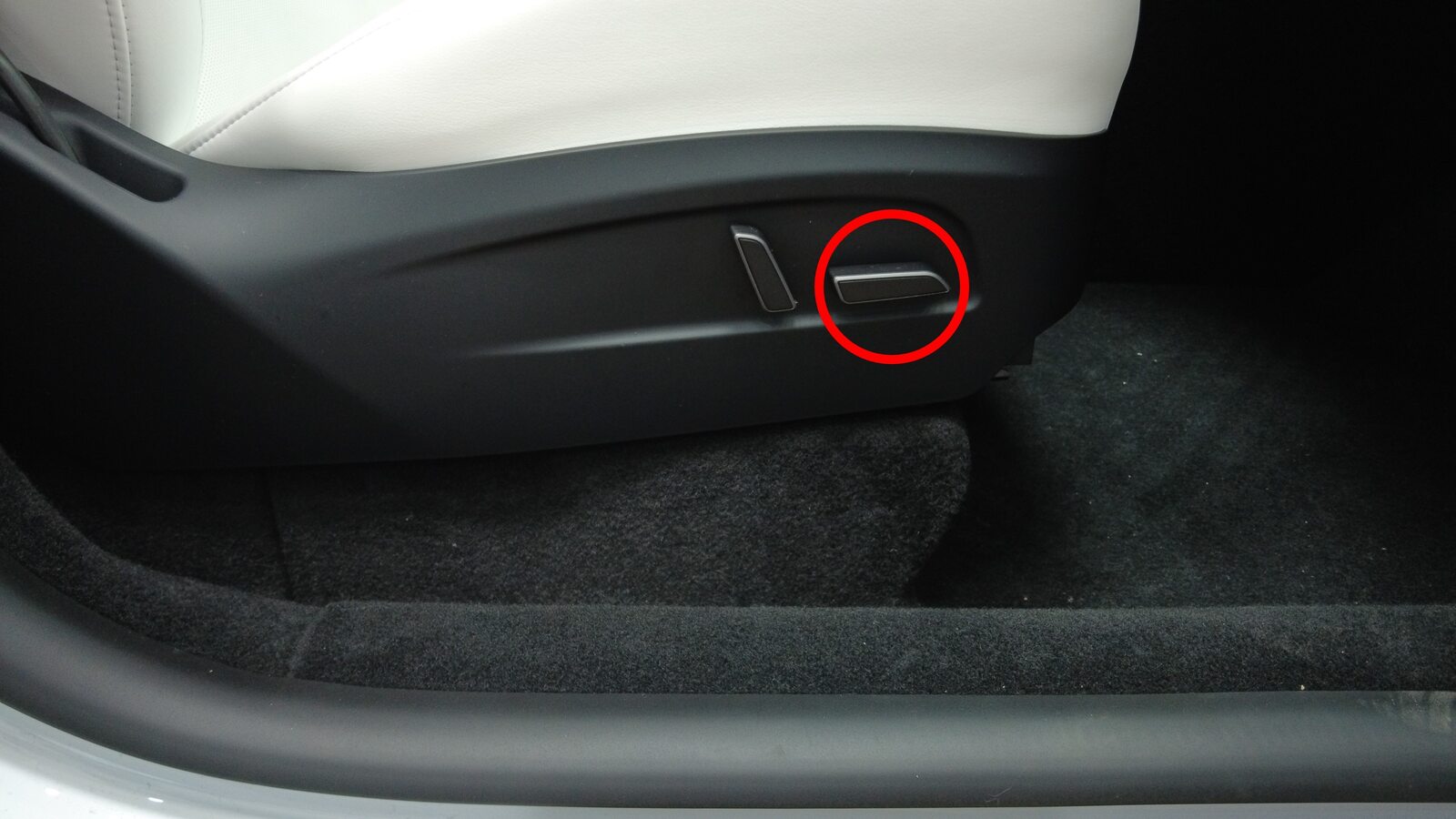

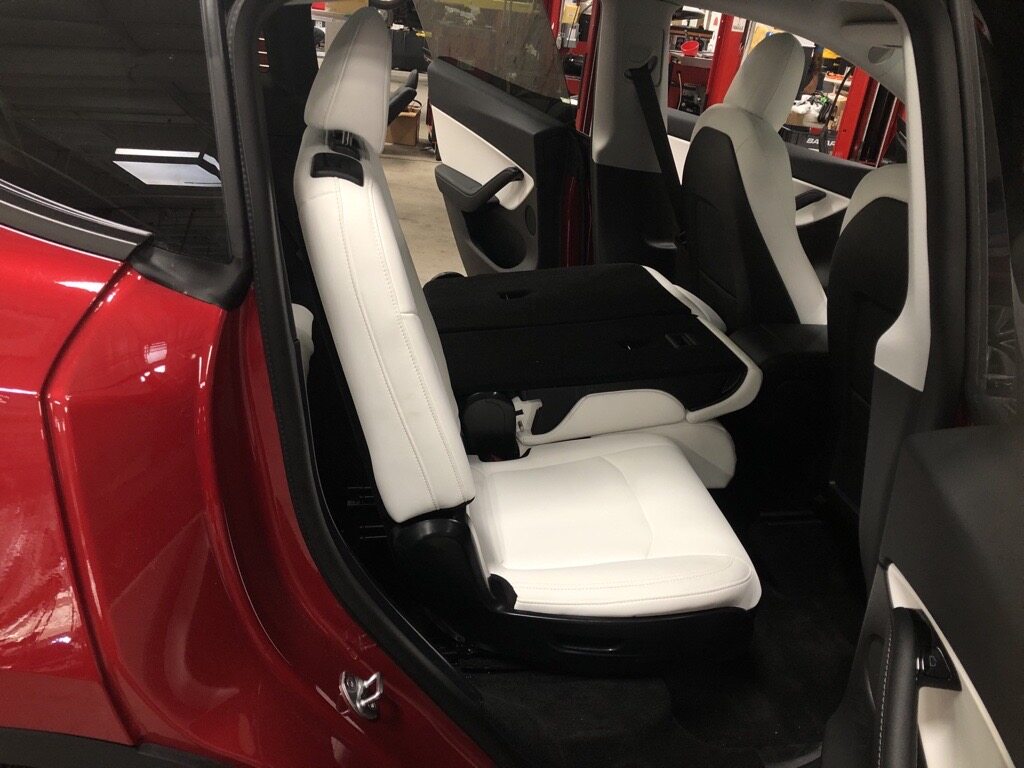

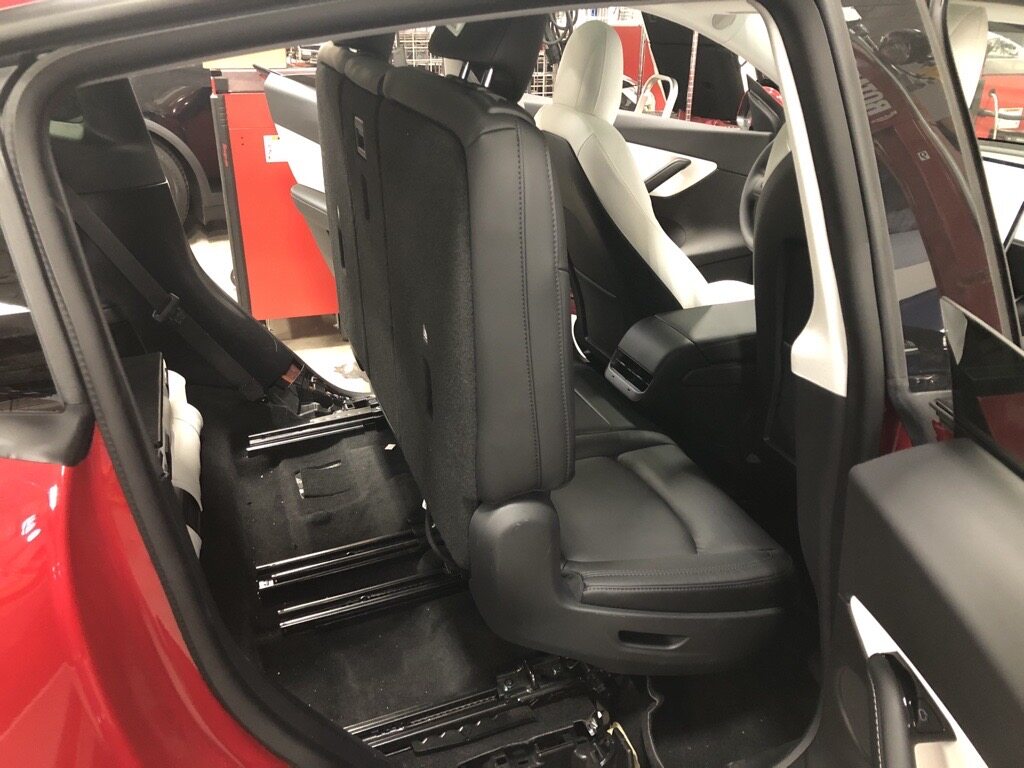

按下肩部开关并将第二排右侧座椅向前推动，以将其置于座椅便利进出模式。
-

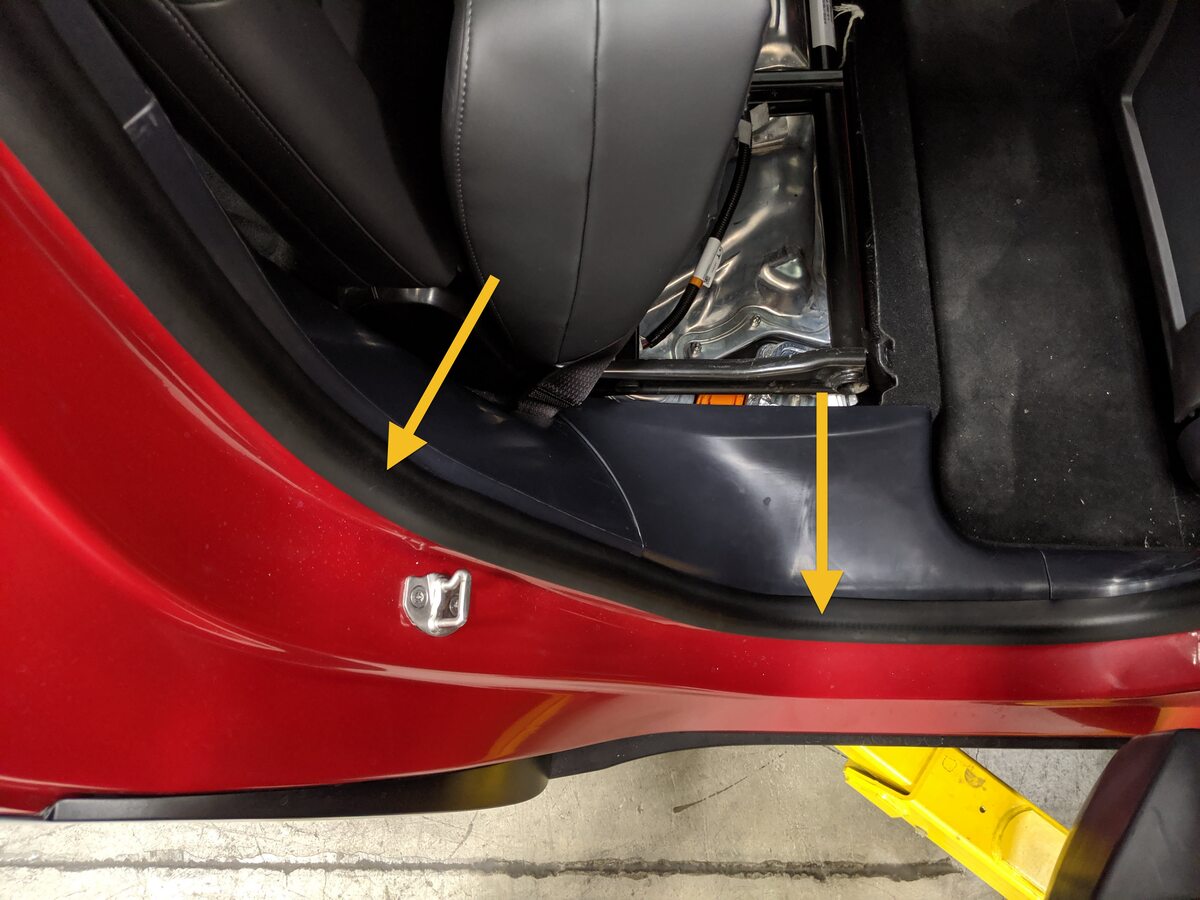

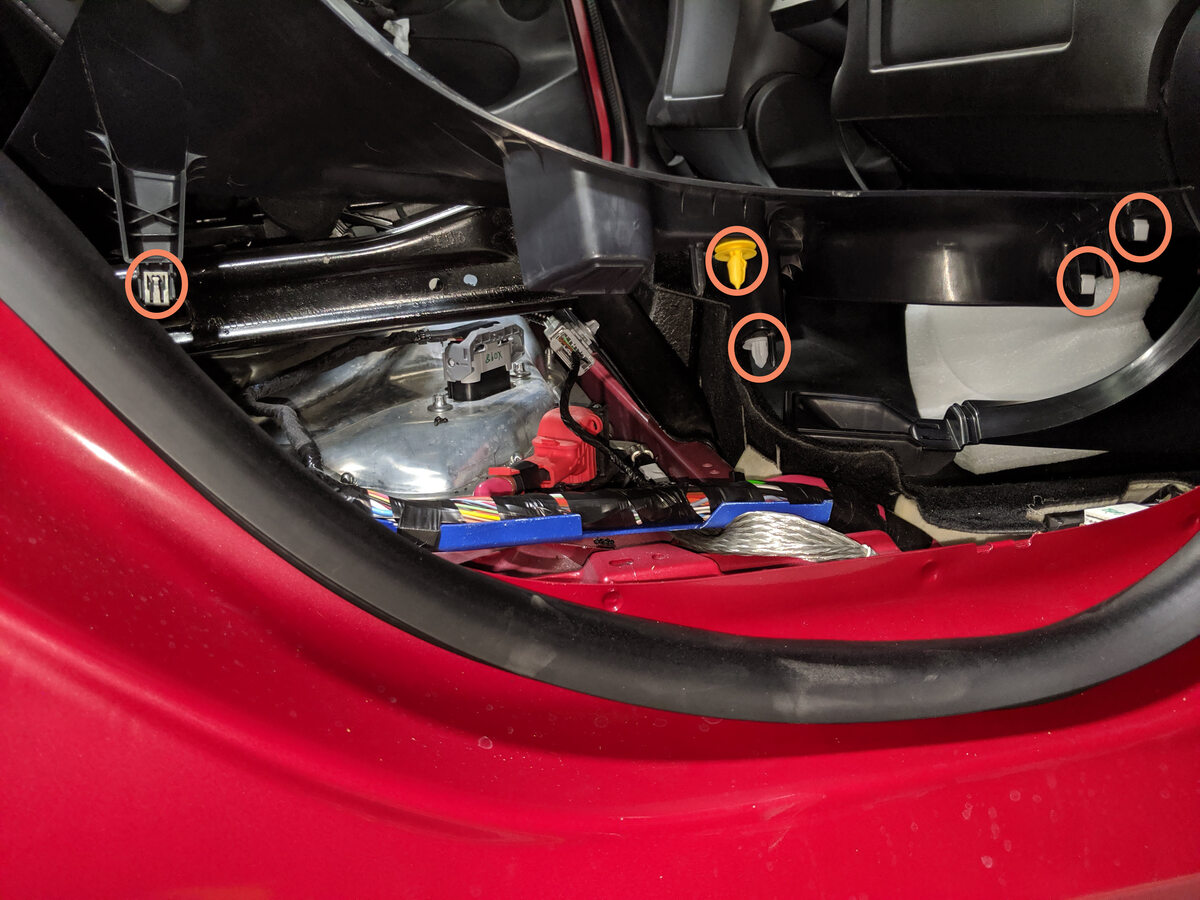

部分拆下右后车门密封条。
注门柱和门槛饰板的锁片位于密封条下方。
-

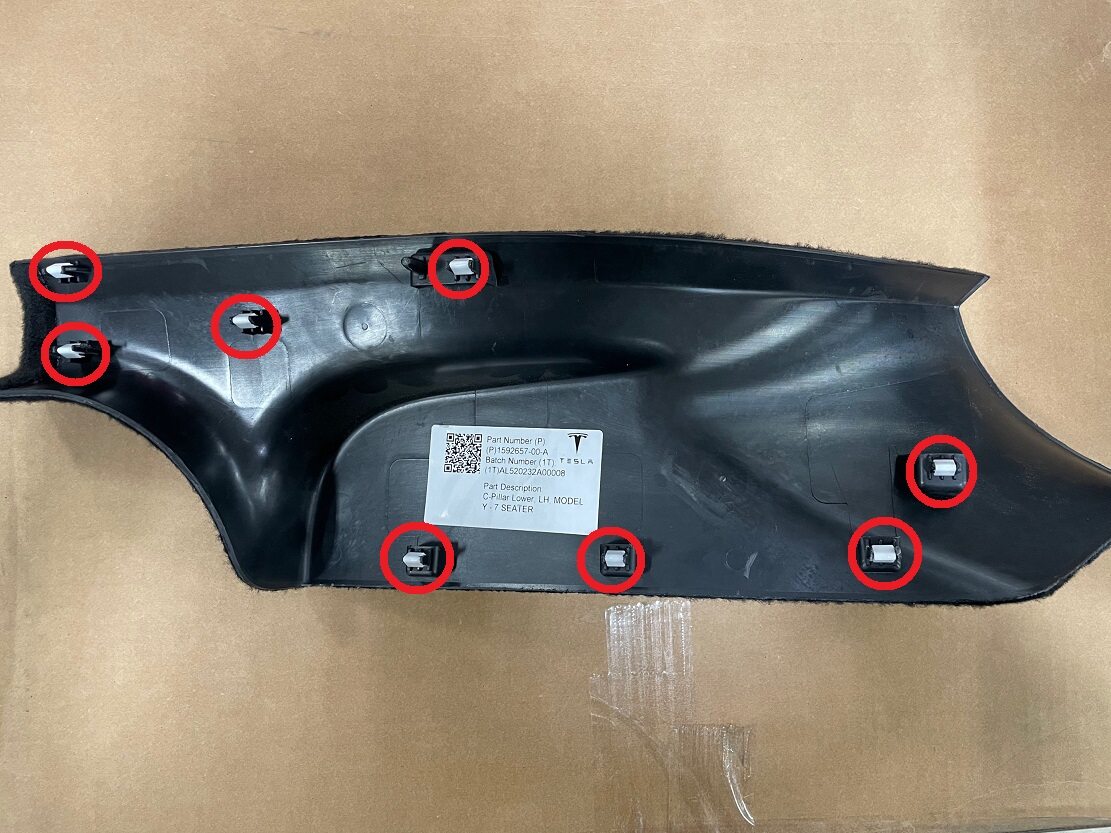

松开将右侧 C 柱下饰板固定到车辆的卡子（5 个），然后拆下 C 柱饰板。
注饰板后边缘与后备箱侧饰板凹槽接合。注按照从左侧 C 柱下饰板前部到门槛饰板后部的顺序依次松开各卡子。注车辆生产地点不同可能导致饰板零件存在些微差异，卡子的数量也可能不同。注拆下支架后就不能再调整卡子位置，否则将导致支架无法正确就位；如果卡子位置出现变化或者推拉时出现不紧固的情况，请将卡子从锁片上拆下，然后放置到支架鼓形罩中重新安装。
-
将第二排右侧座椅移回原位。
-

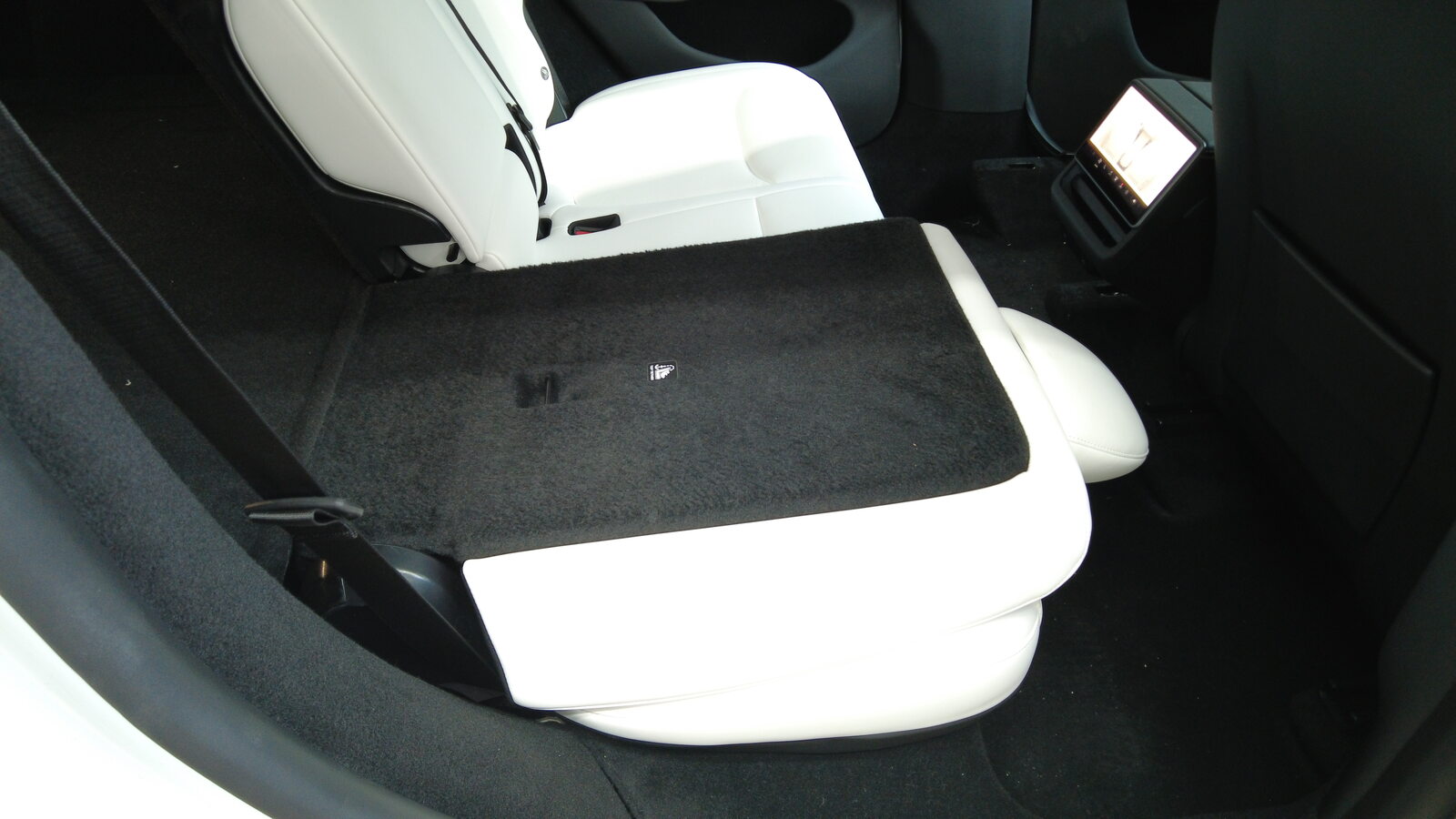

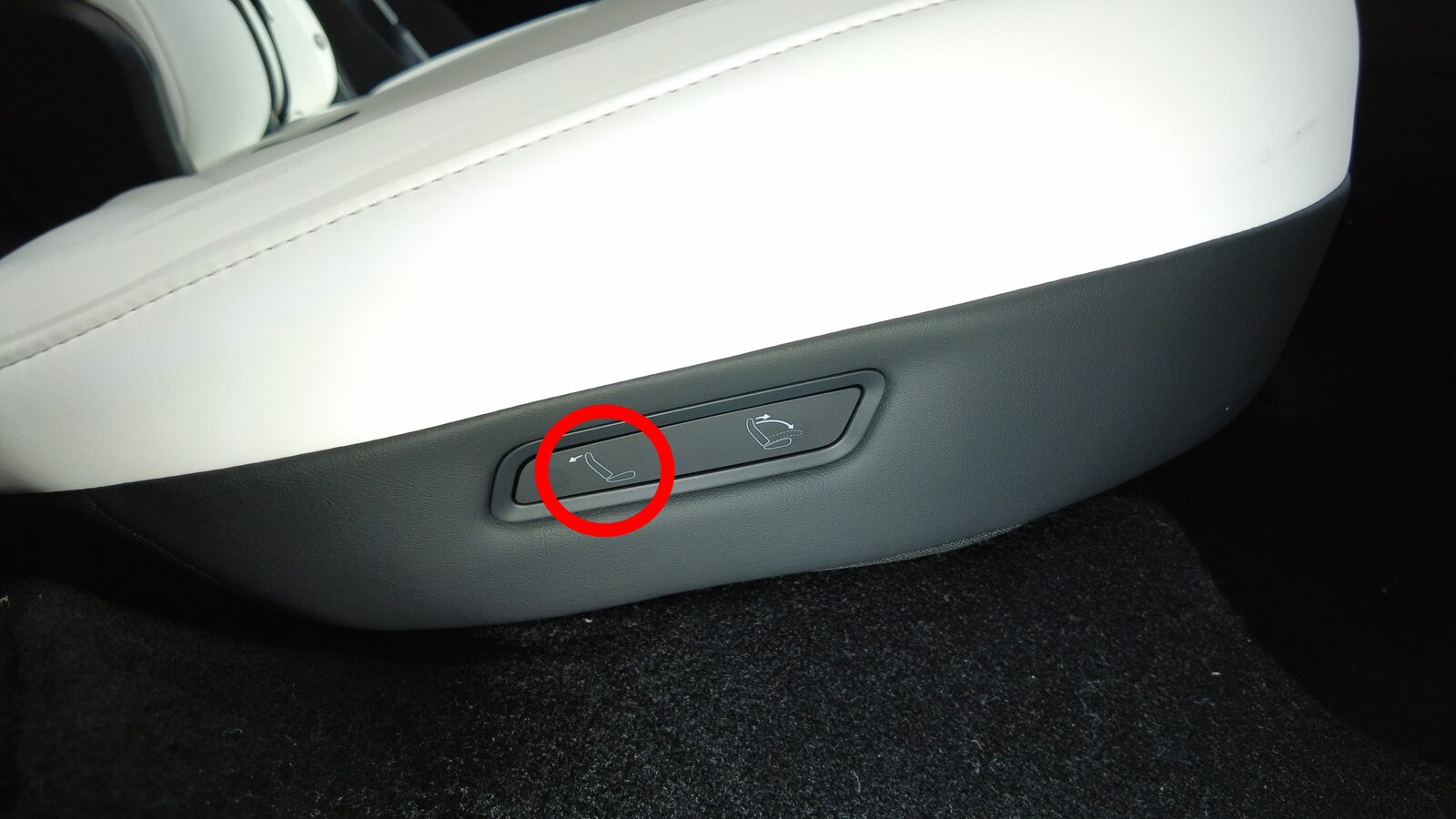

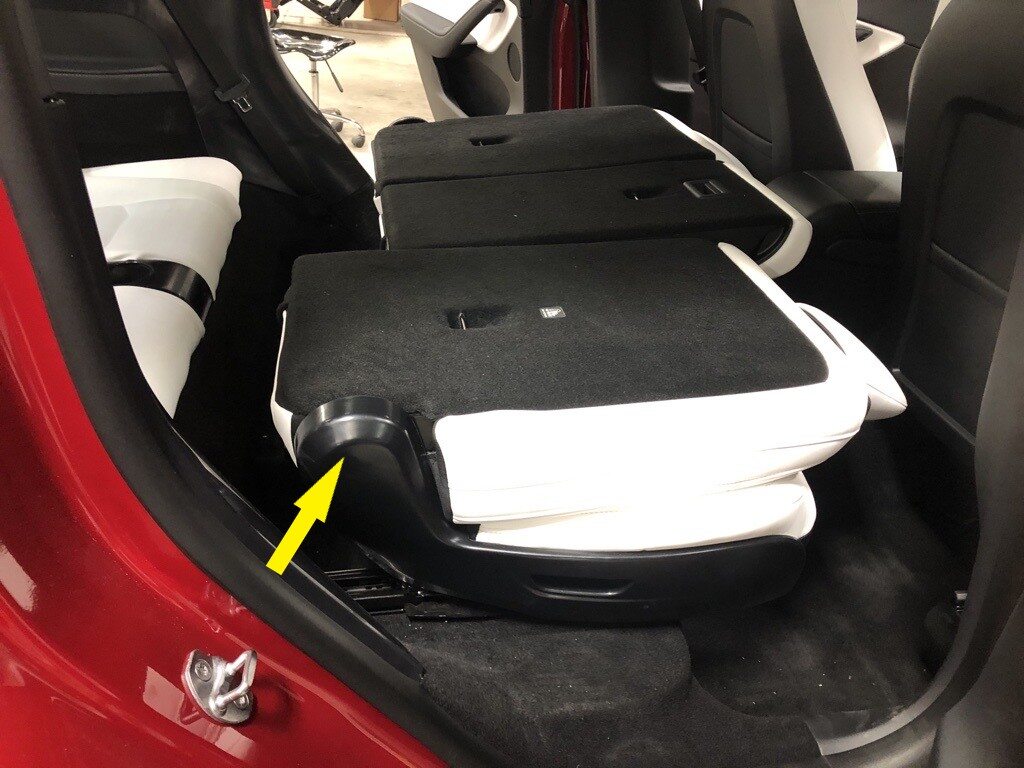

操作座椅开关或手动系带，放倒第二排右侧座椅靠背。
注根据需要保护靠背蒙面。
-
向前滑动第二排右侧座椅外侧滑轨盖板，将其从座椅滑轨上松开。
注1 个夹子
-

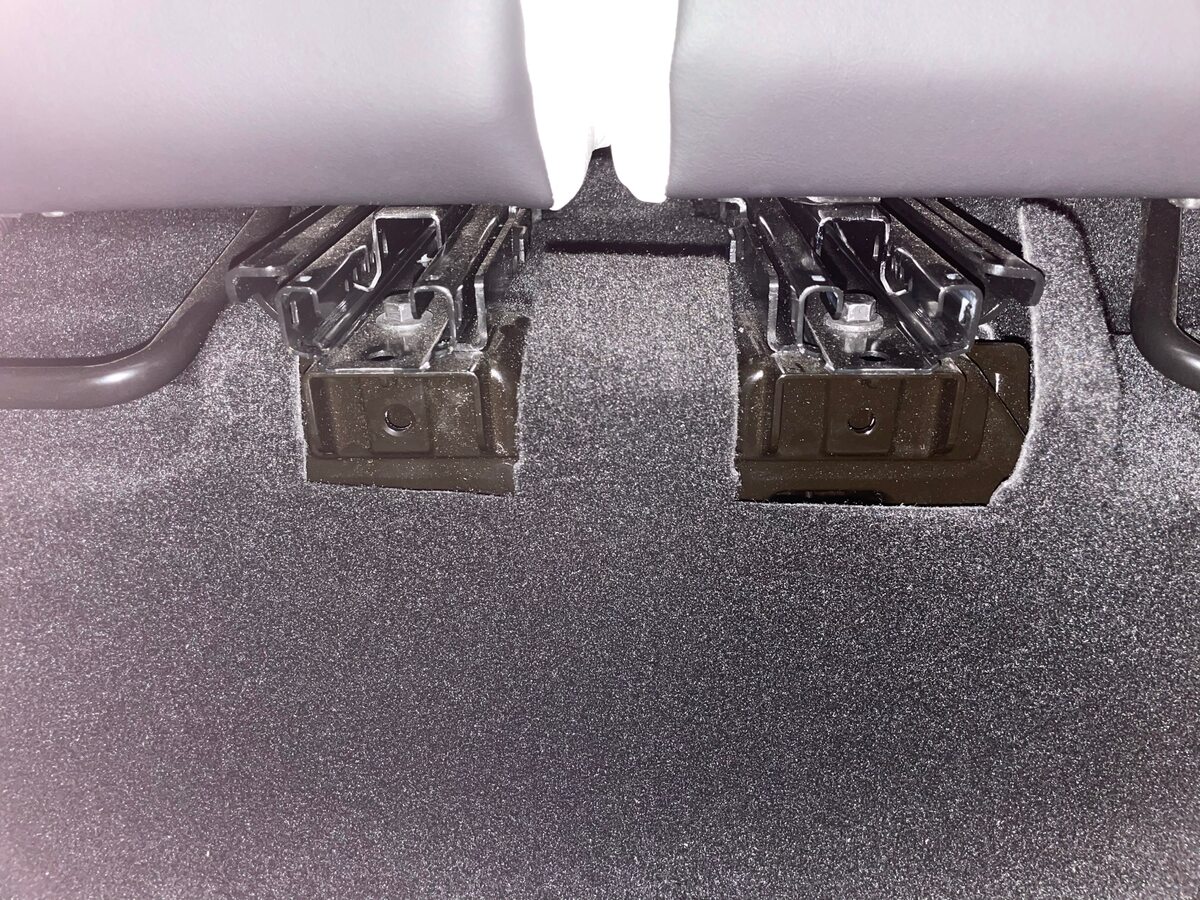

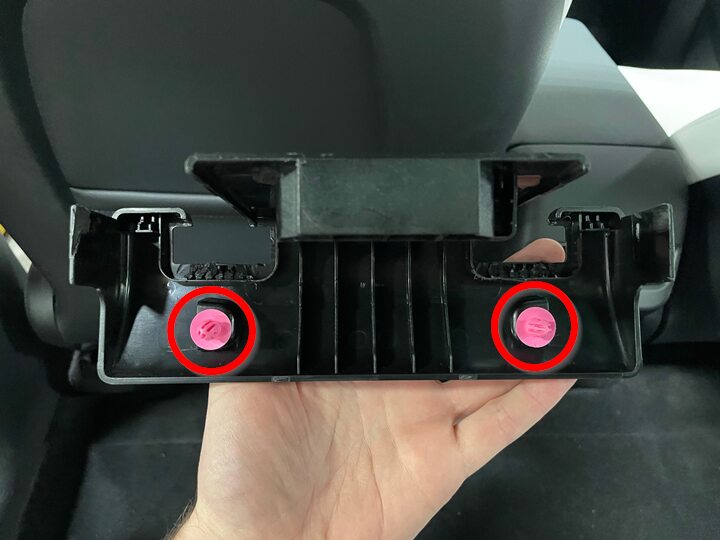

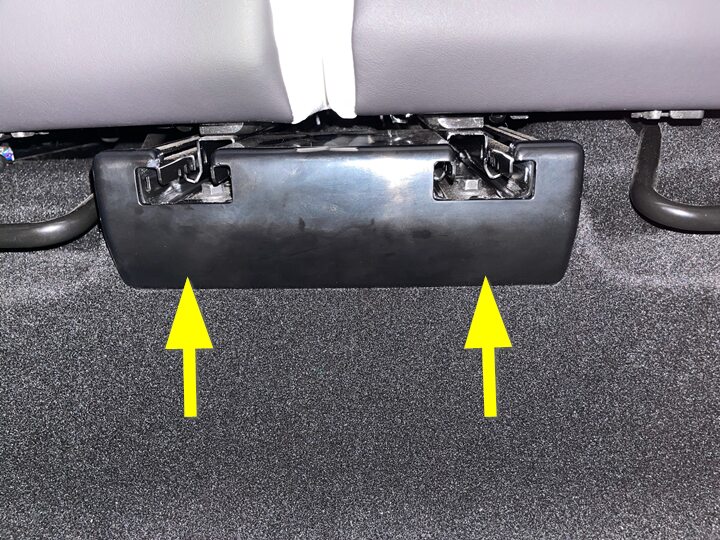

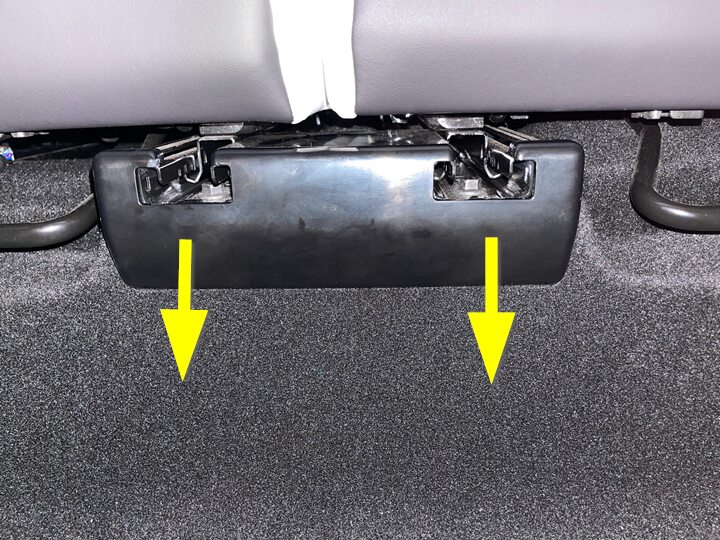

向前滑动第二排座椅中间滑轨盖板，将其从座椅滑轨上松开。
注2 个卡子
-

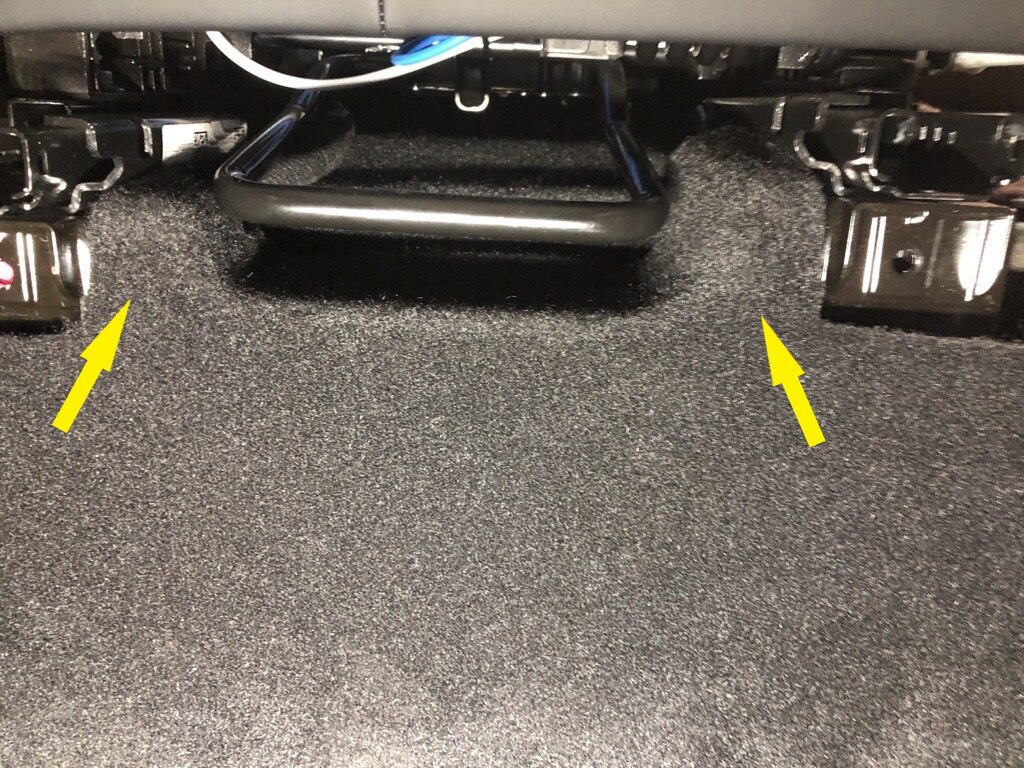

朝车头方向拉动驾驶室地毯，将其从第二排右侧座椅上松开。
-

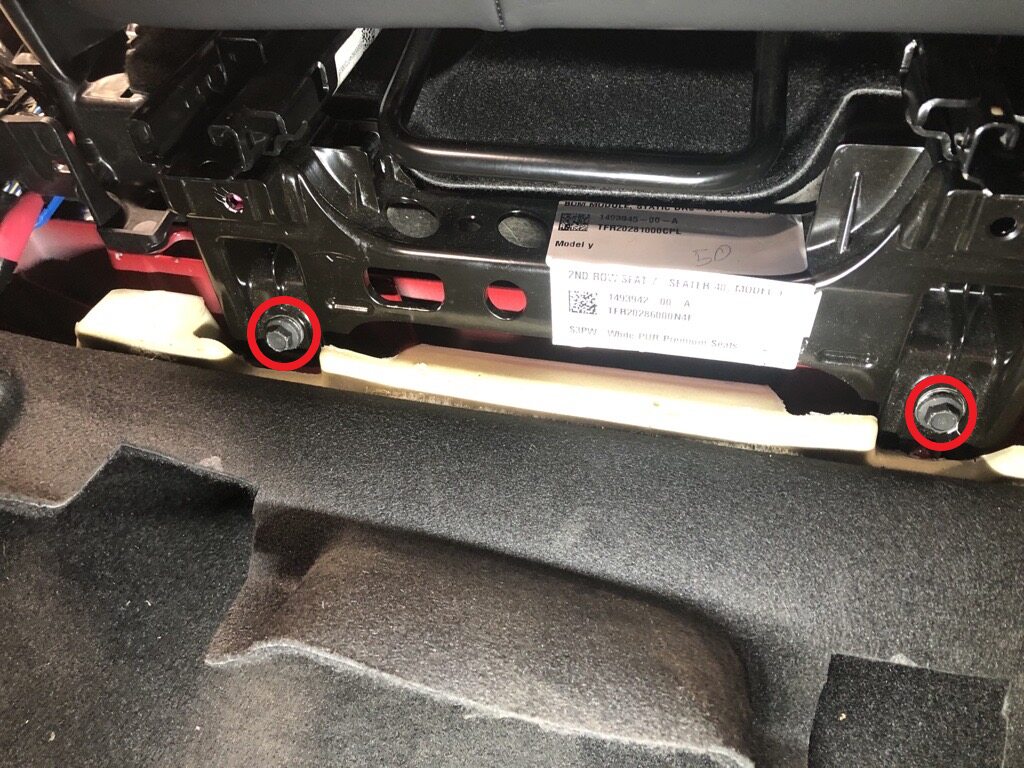

拆下并弃用将第二排右侧座椅平台固定到车身的螺栓。
TIp推荐使用以下工具
- 11 毫米套筒
-

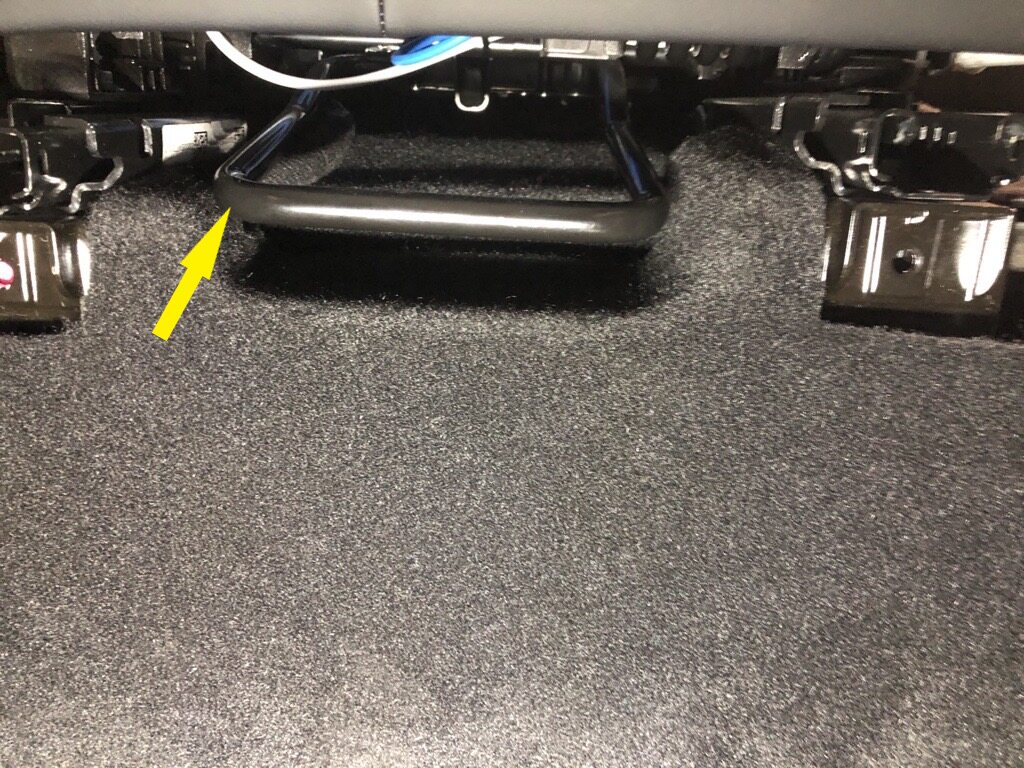

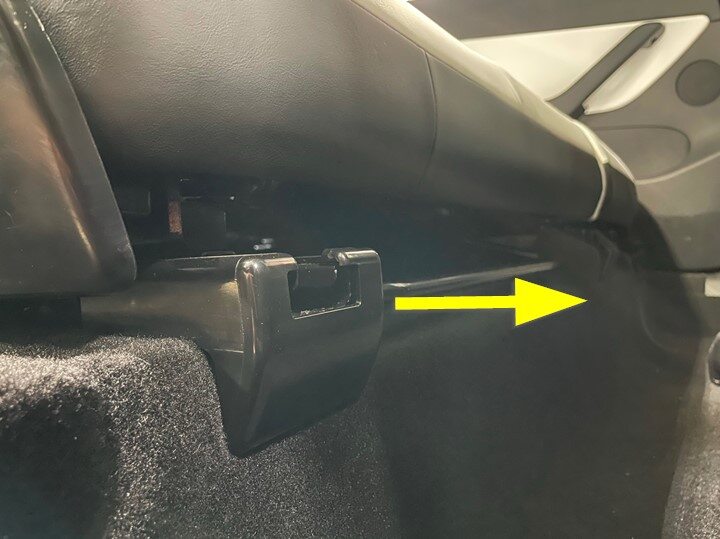

向上拉动毛巾杆并向前推动座椅。
-

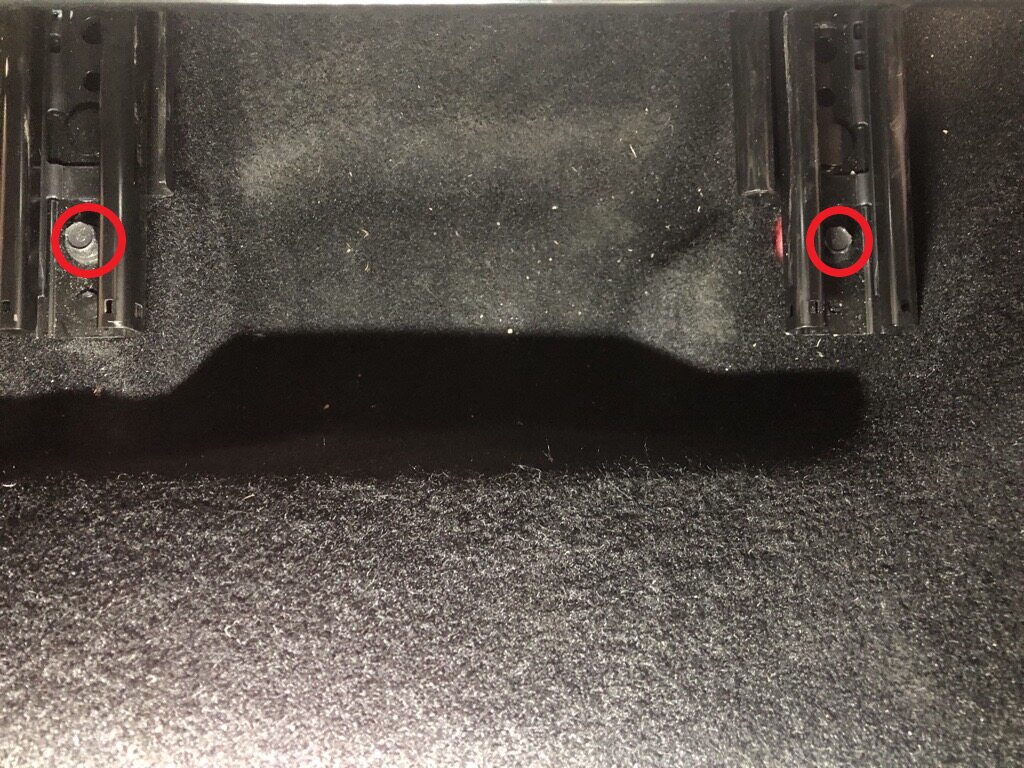

拆下并弃用将第二排右侧座椅内外滑轨固定到车身的螺栓。
TIp推荐使用以下工具
- 11 毫米套筒
-

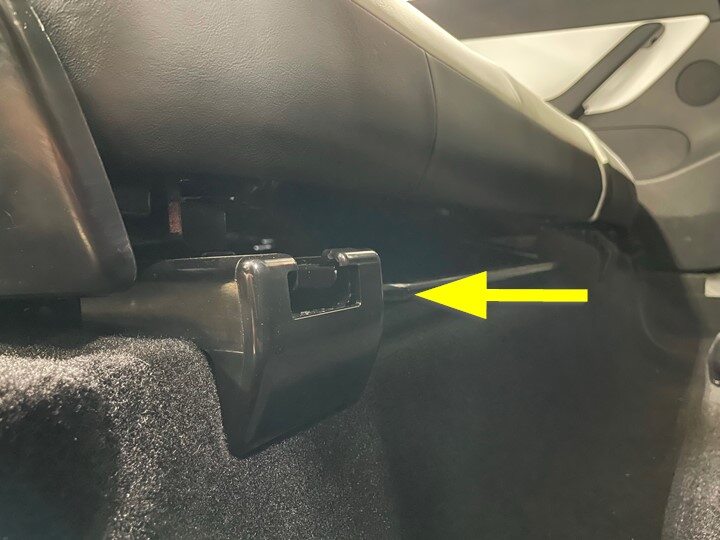

向上拉动毛巾杆并向后推动座椅。
-

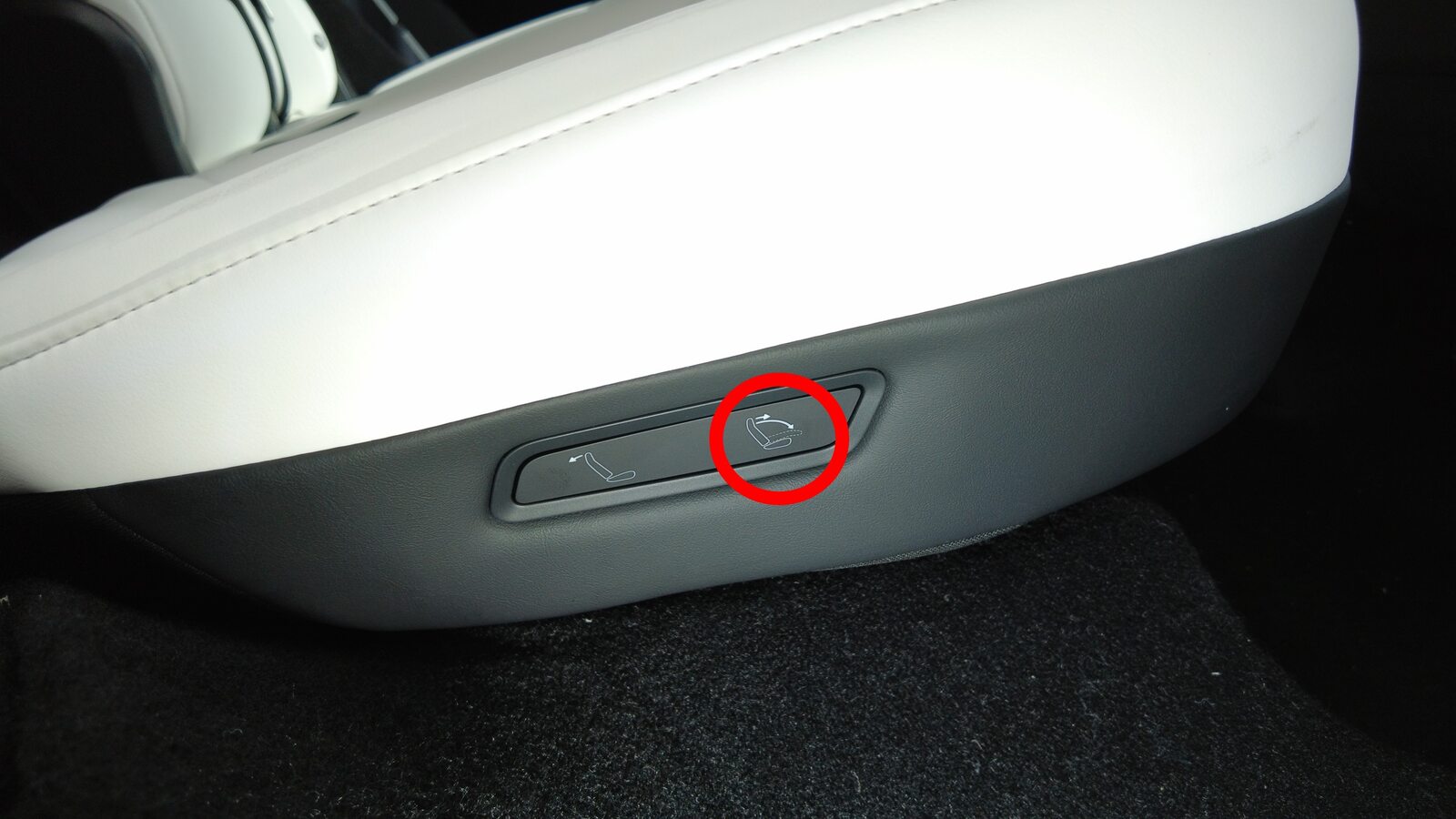

操作座椅开关或手动系带，将第二排右侧座椅靠背移回原位。
注根据需要保护靠背蒙面。
-

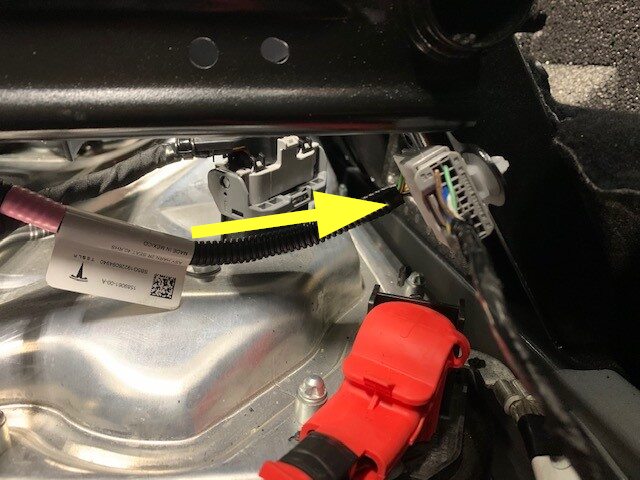

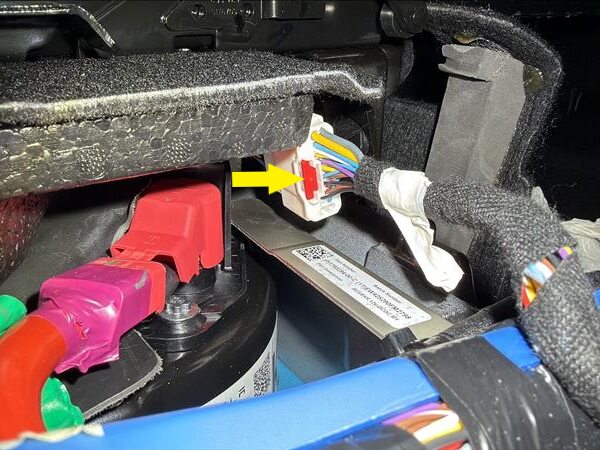

断开第二排右侧座椅连接器。
注新版车型可能配备了红色锁片。
-

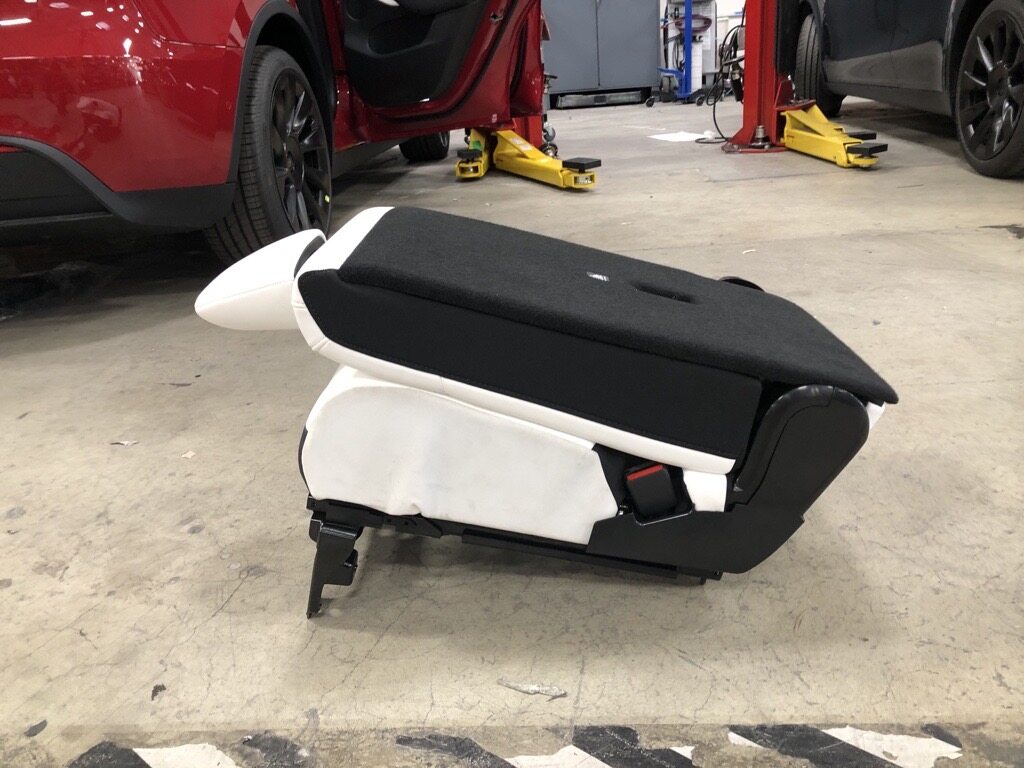

在协助下，将第二排右侧座椅从车辆上拆下。

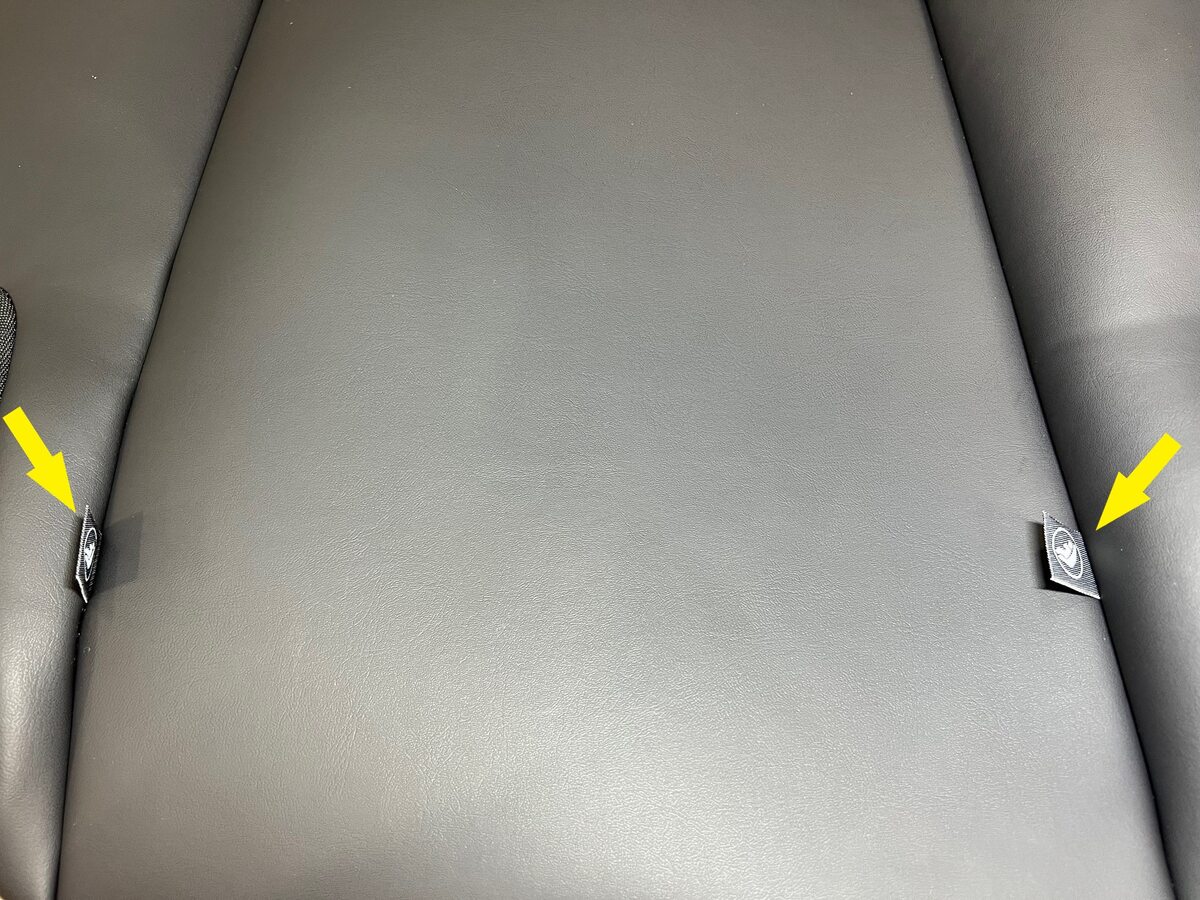

注切勿使用座垫底盘支撑座椅；请使用座椅平台支撑座椅。注如果未更换并未配备童锁 ISOFIX 标签的座椅，则需要更换座椅罩。
安装
-

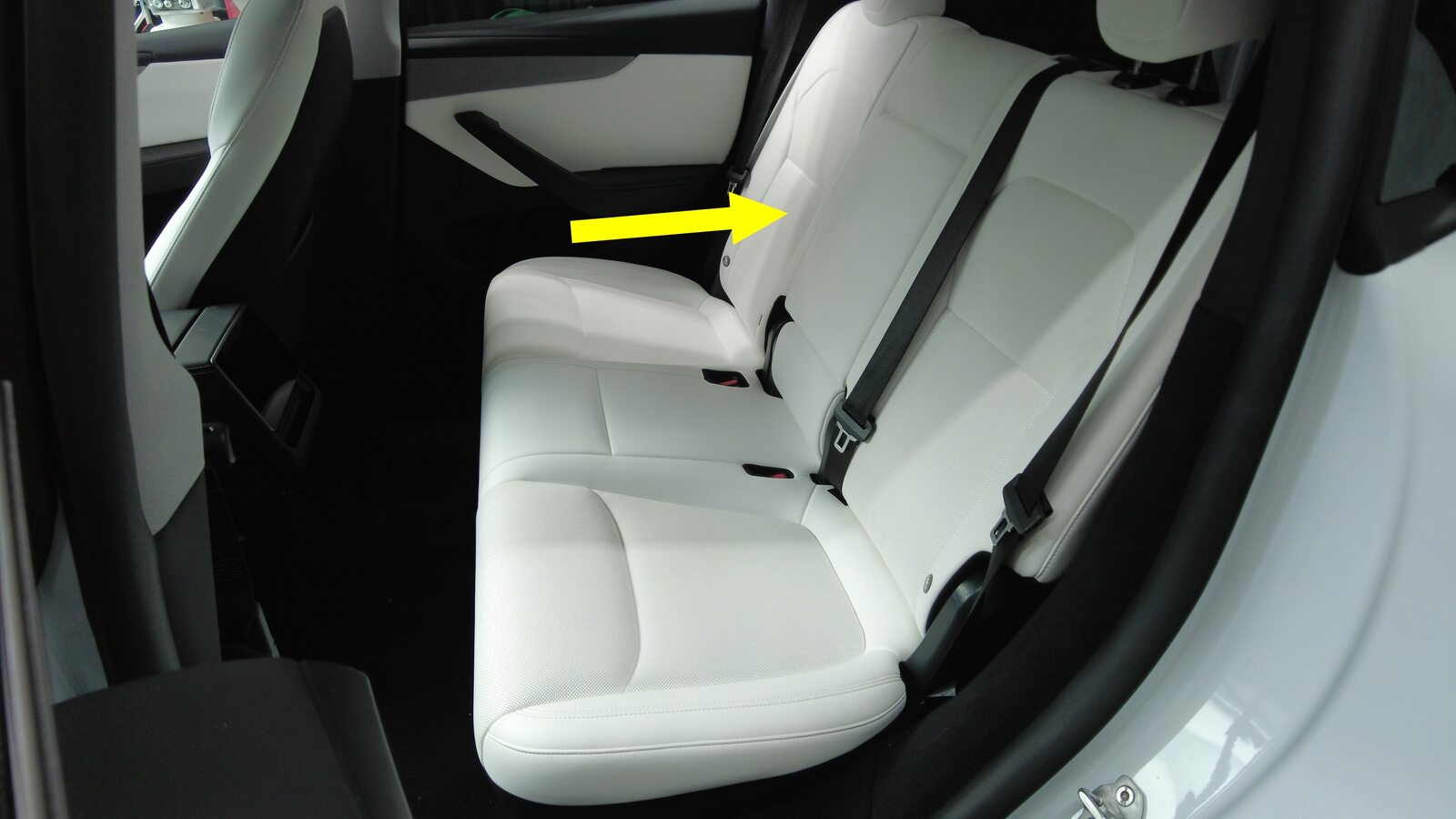

在协助下，将第二排右侧座椅安装到车辆上。
注切勿使用座垫底盘支撑座椅；请使用座椅平台支撑座椅。
-
连接第二排右侧座椅连接器。
注新版车型可能配备了红色锁片。
-
手动拧紧将第二排右侧座椅平台固定到车辆的螺栓。
-
向上拉动毛巾杆并向前推动座椅。
-
安装新的螺栓，将第二排右侧座椅内外滑轨固定到车辆上。
37 Nm (27.3 lbs-ft)TIp推荐使用以下工具- 11 毫米套筒
-
将第二排右侧座椅移回原位。
-
将驾驶室地毯恢复原位。
-
紧固将第二排右侧座椅平台固定到车辆的螺栓。37 Nm (27.3 lbs-ft)TIp推荐使用以下工具
- 11 毫米套筒
-
向后滑动第二排座椅中间滑轨盖板，将其安装到座椅滑轨上。
注2 个卡子
-
安装第二排右侧座椅外侧滑轨盖板。
注1 个夹子
-
按下肩部开关并将第二排右侧座椅向前推动，以将其置于座椅便利进出模式。
-

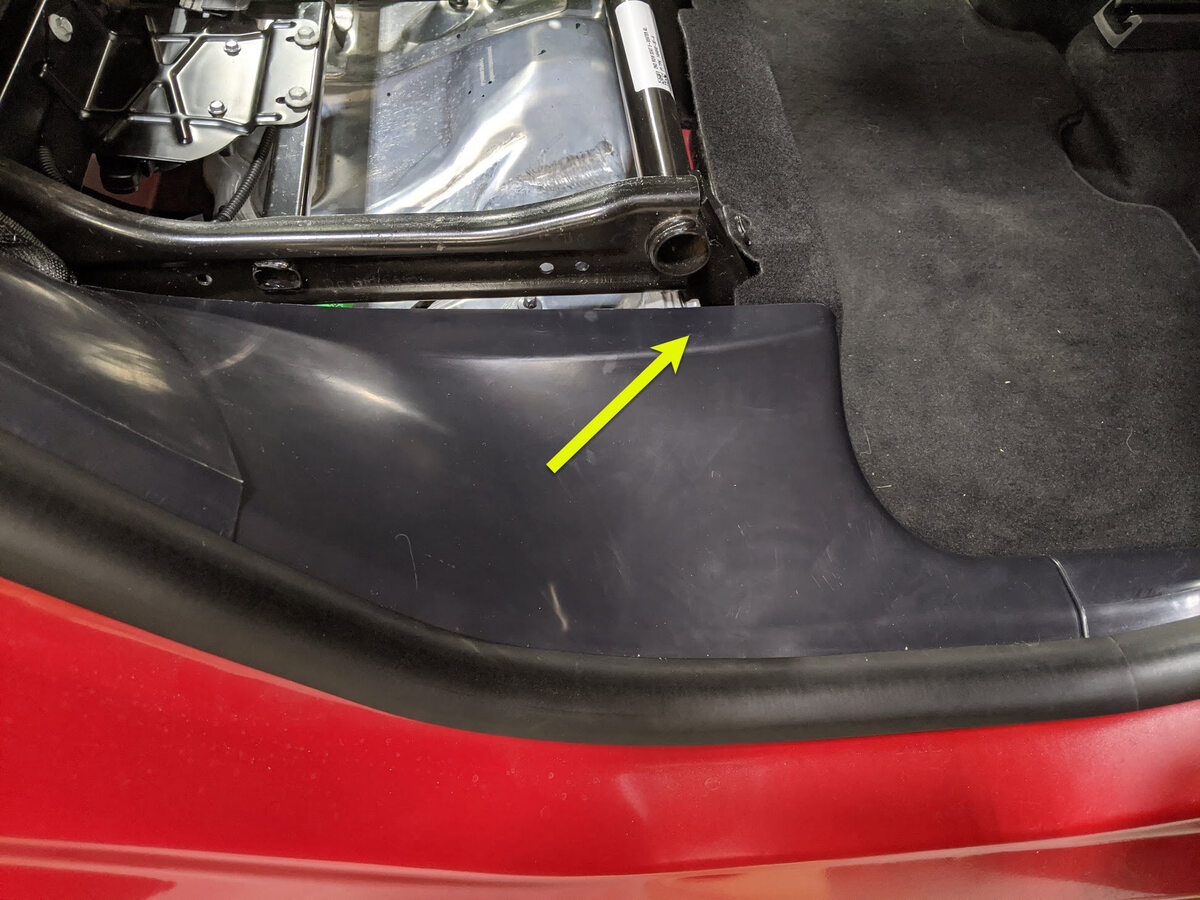

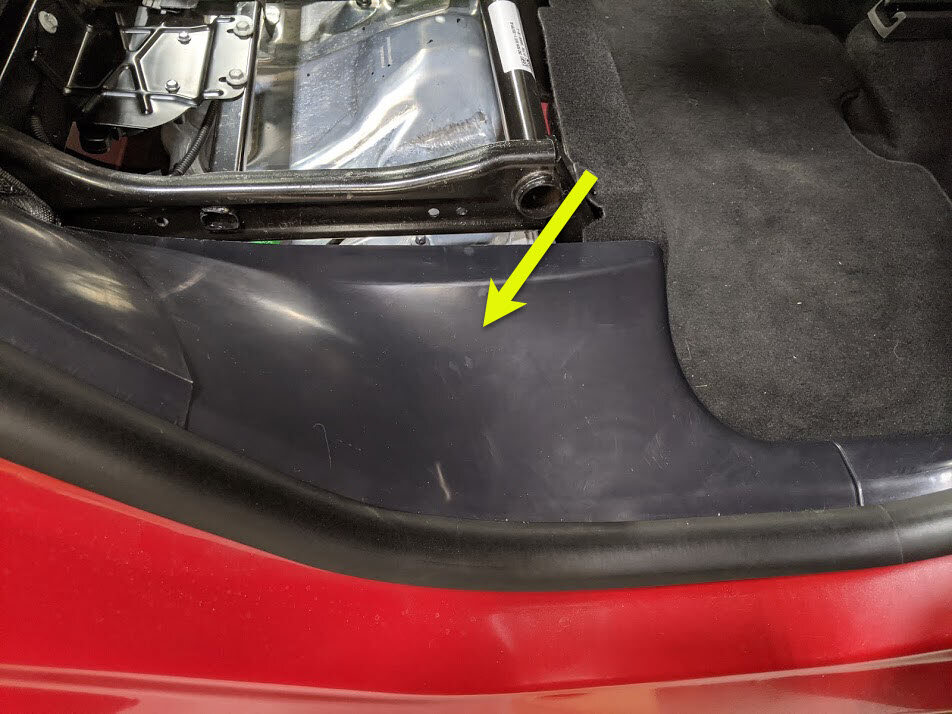

对齐定位销（5 个），然后安装将第二排右后门槛饰板固定到车辆的锁片（4 个）和卡子（3 个）。
注将右后门槛饰板后边缘安装到后备箱侧饰板，然后逐步向前紧固各卡子和锁片。
-
重新安装右后车门密封条。
注将门柱和门槛饰板锁片置于密封条下方。
-
将第二排右侧座椅移回原位。
-
将第一排右侧座椅移回原位。
- 升起所有车窗，关闭所有车门。
