扭矩盒盖总成
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

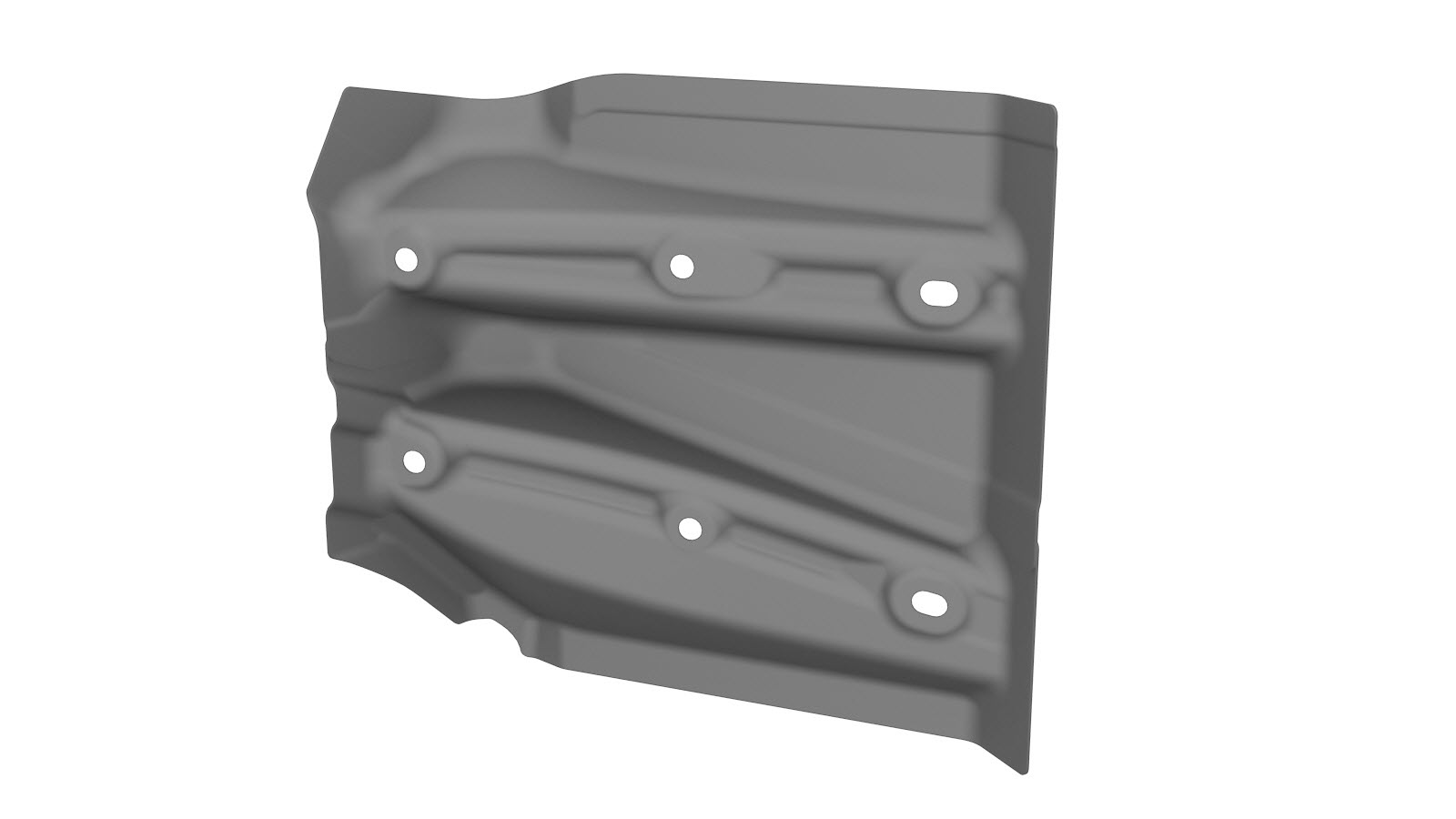

| 1 | 扭矩盒盖总成 |
|
| 45 |
高强度结构型铆钉，6.5 毫米
|
|
| 1 |
螺栓
|
Tesla 零件号 1011818-00-A。从 Model S 零件目录中订购该零件。 |
| 1 |
螺母
|
Tesla 零件号 1006628-01-A。 |
| 丁基胶箔补缀 | 用于覆盖维修区域中的铆钉。 |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
-

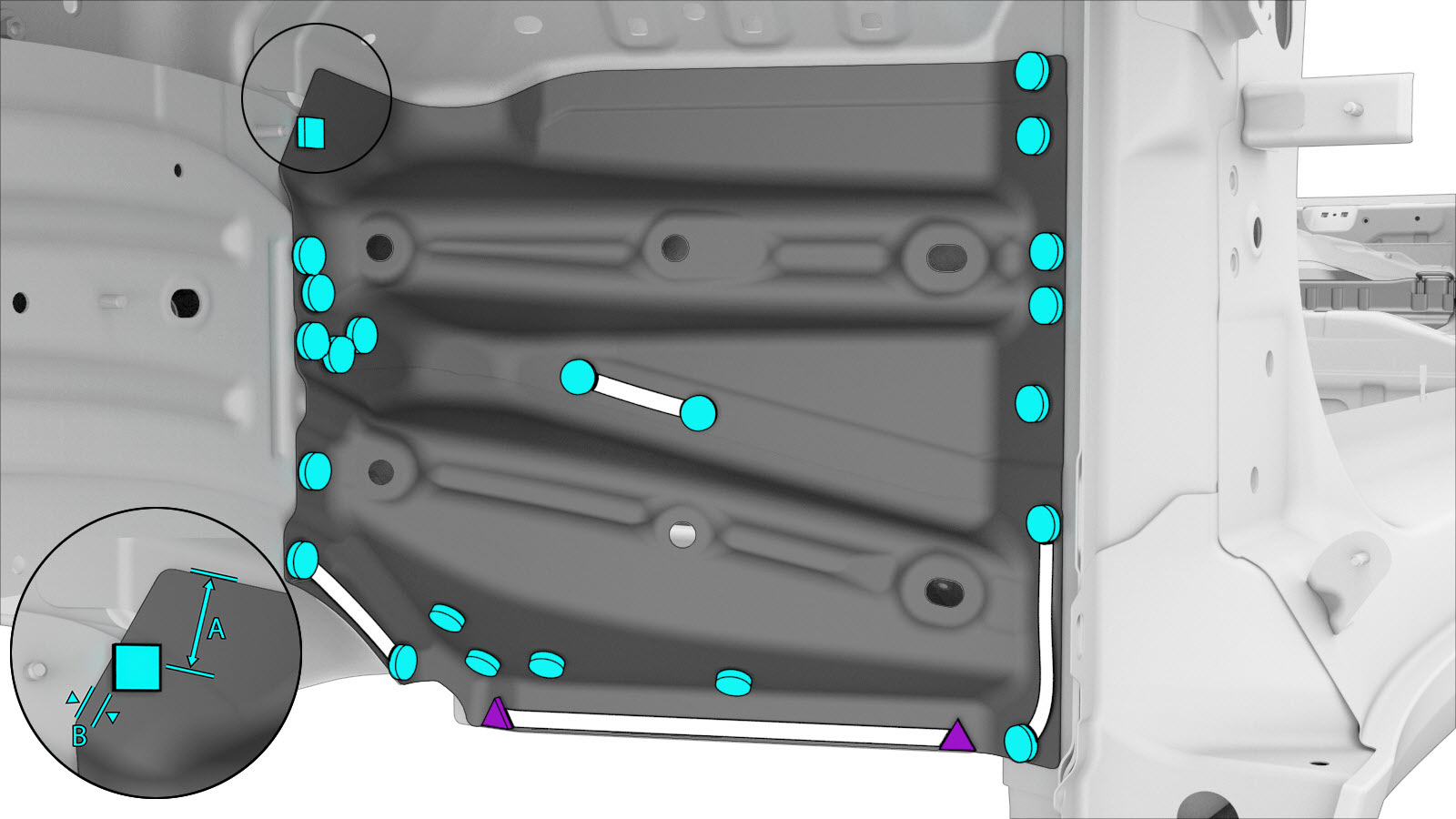

拆卸原装部件。

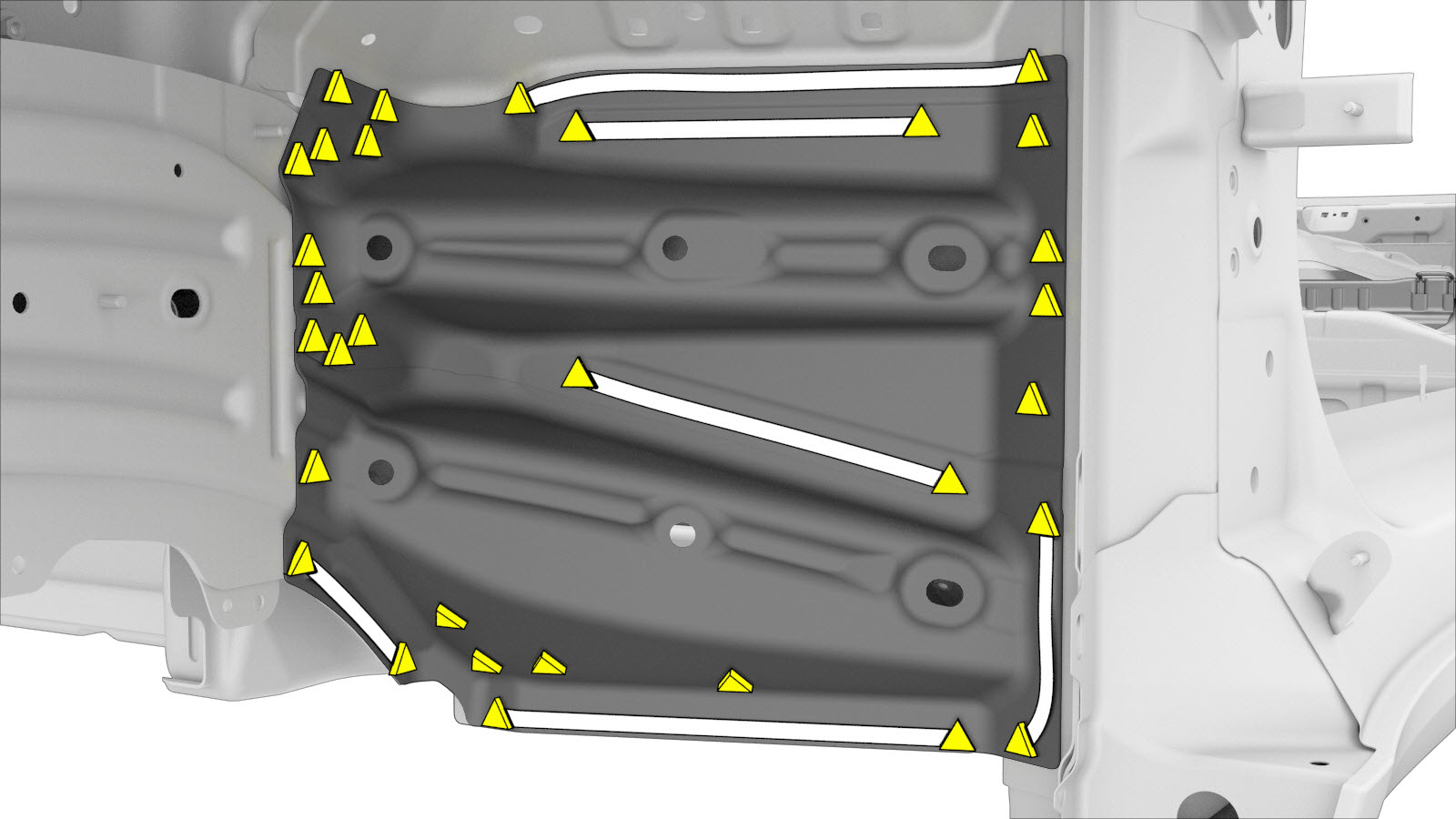

或
原厂点焊焊缝
-

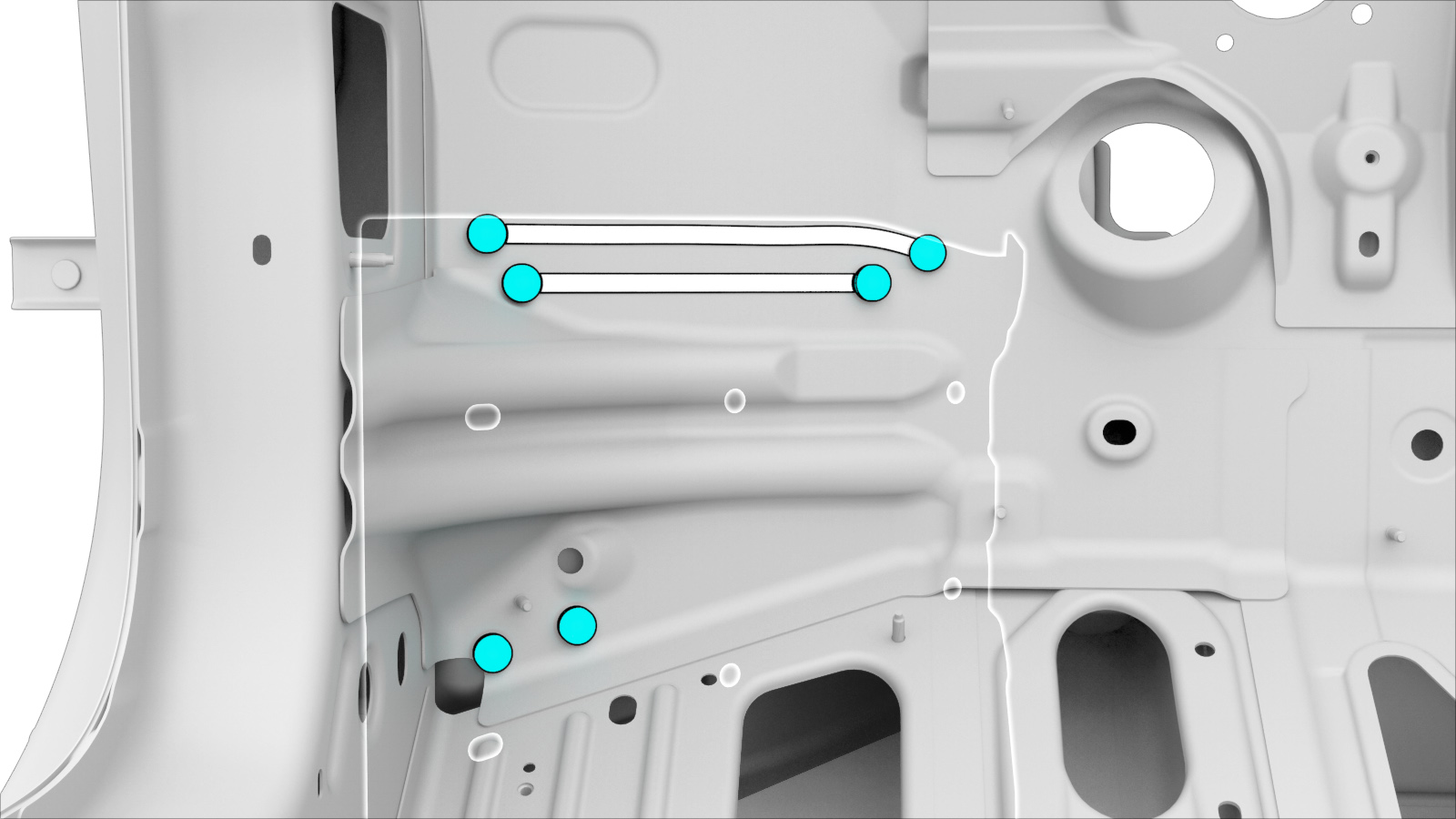

准备安装。
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
-

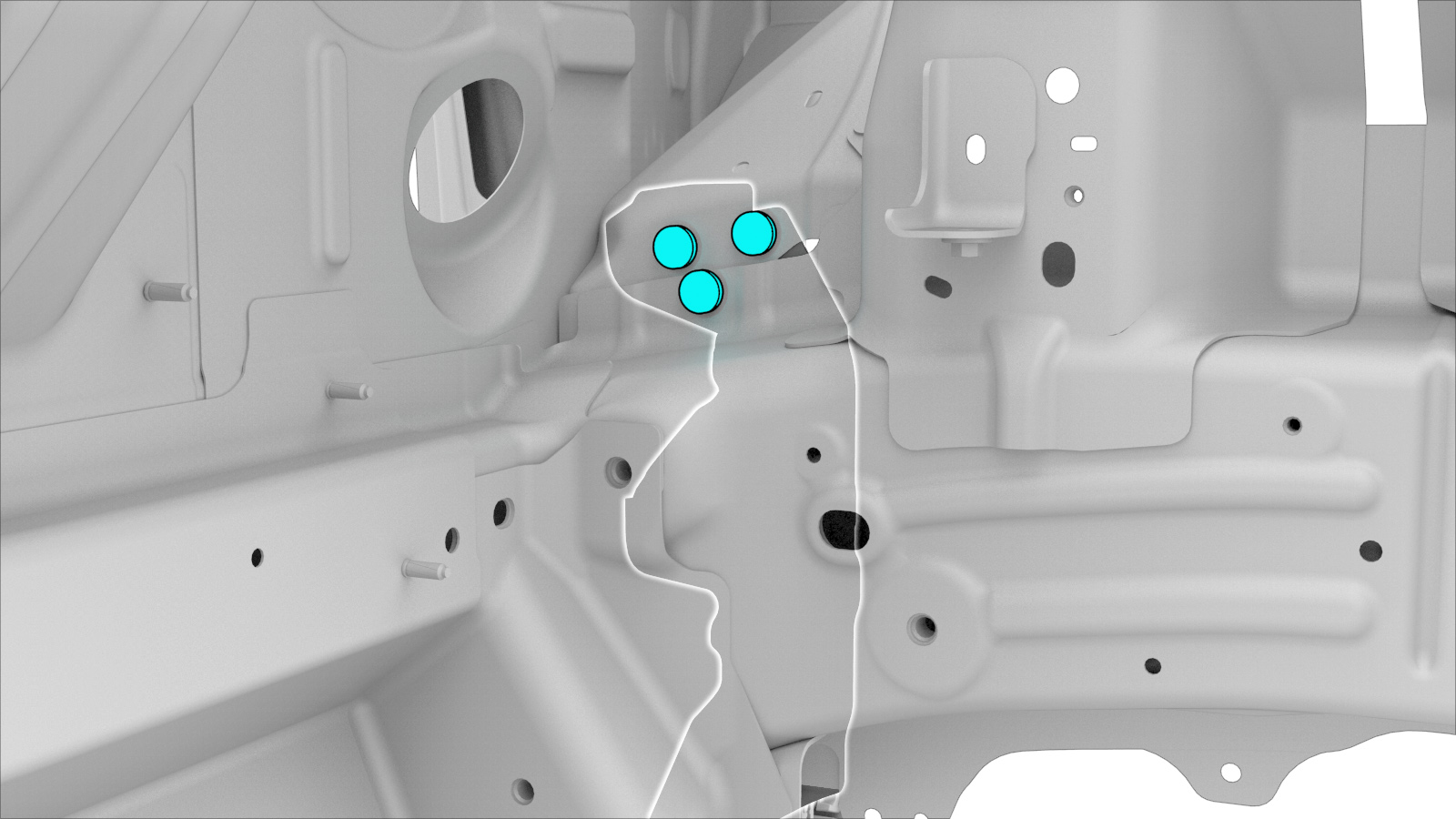

安装新部件。
注将螺栓拧紧至 22 Nm。注对于穿过扭矩盒盖总成装入车辆驾驶室的所有铆钉，请确保这些铆钉不会摩擦到地毯下方的绝缘垫。如需要，请稍微修剪绝缘垫，以留出间隙。
-
执行电阻点焊。
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
-

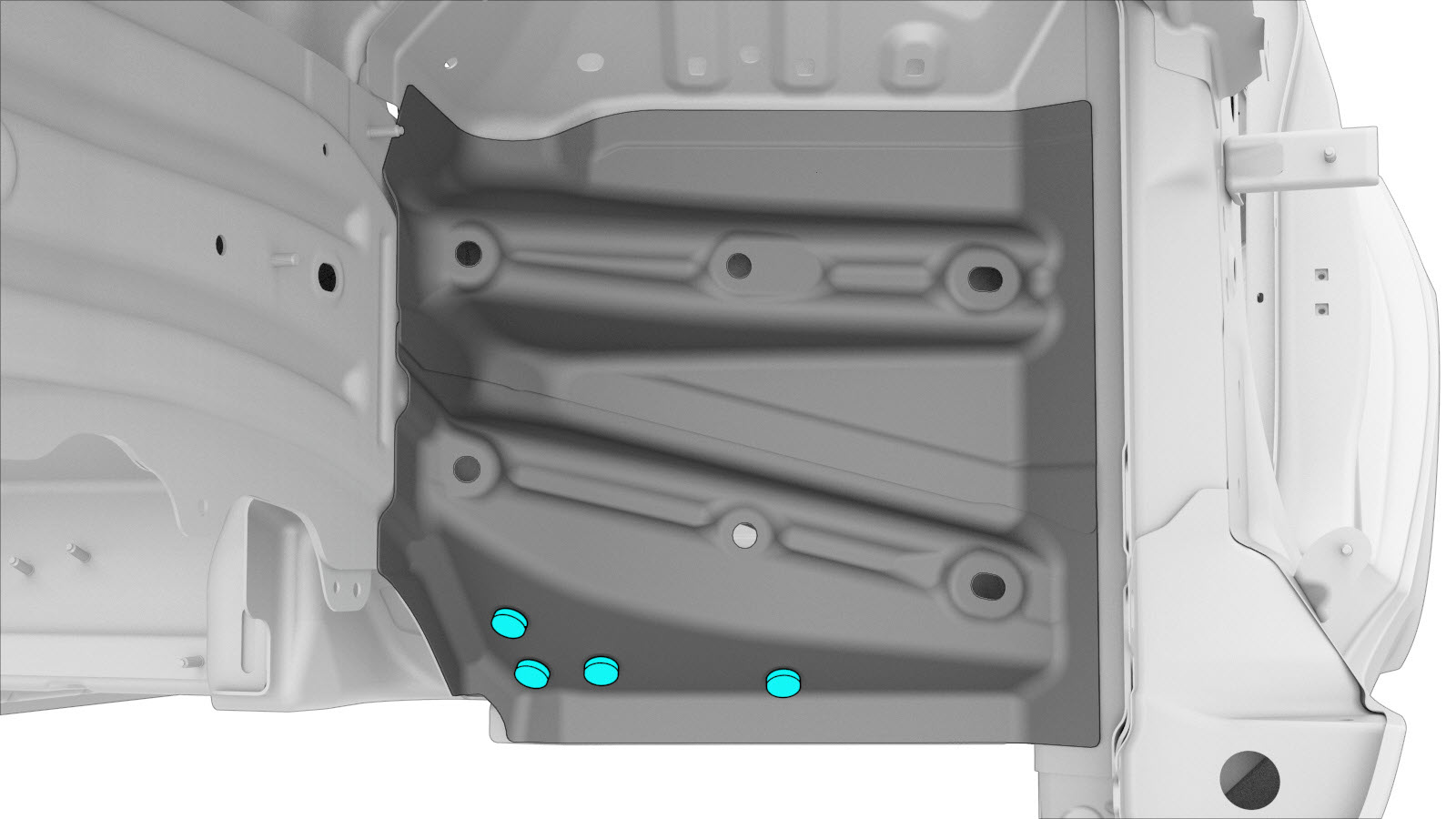

完成喷漆后，请使用丁基补缀覆盖所示的铆钉。如需要，请使用多个小丁基补缀。
- 执行任何必要的维修后操作。
