后车架纵梁（下部）

维修信息

在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
执行本程序时，请将车辆正确固定到车架工作台上。

零件清单


数量	描述	图片/备注

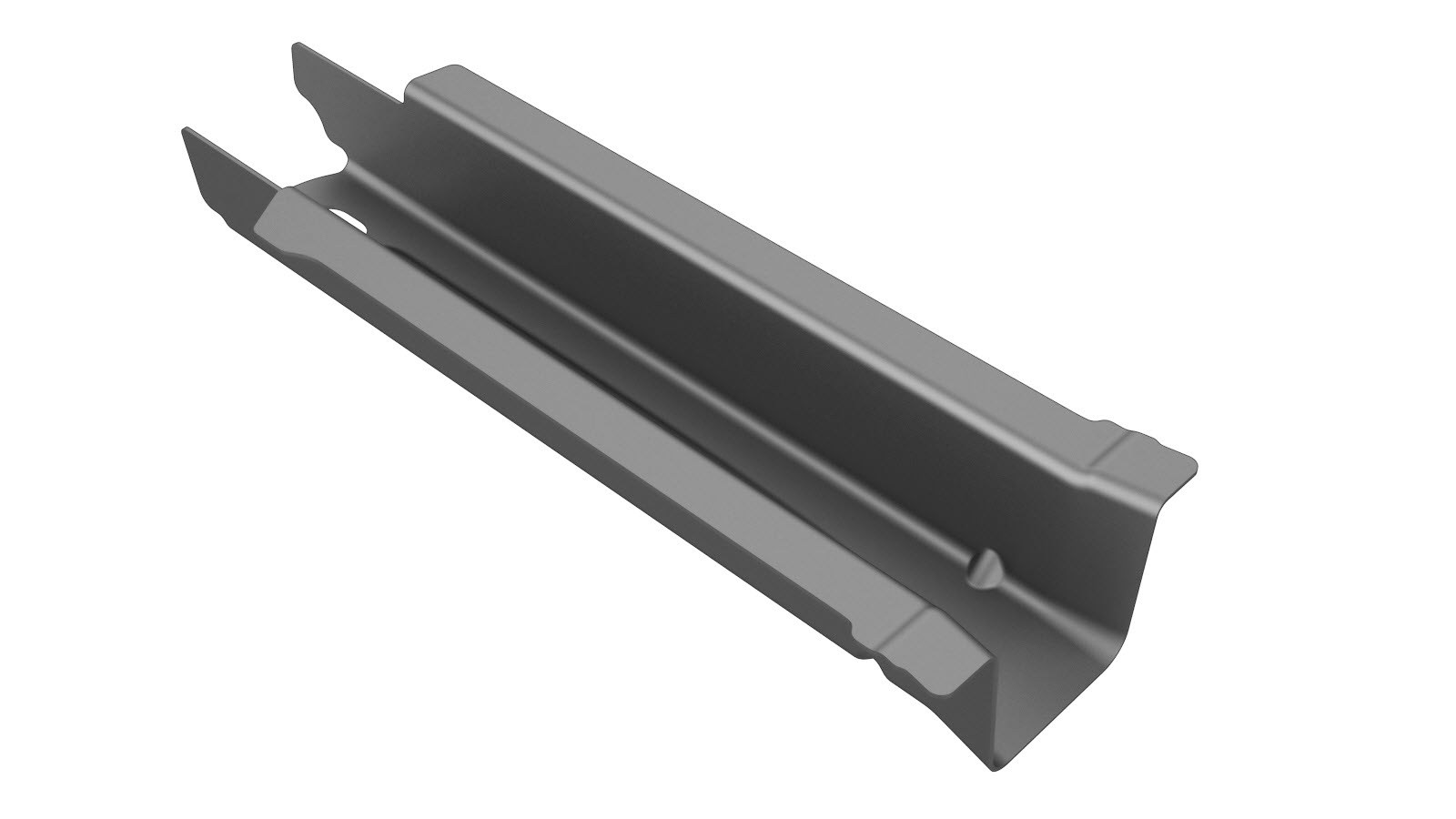

1	REAR RAIL LOWER（后车架纵梁 – 下部）
35	高强度结构型铆钉，6.5 毫米

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

拆卸后车架纵梁手套箱（下部）。
拆卸行李箱底板总成（完整）。
拆卸原装部件。

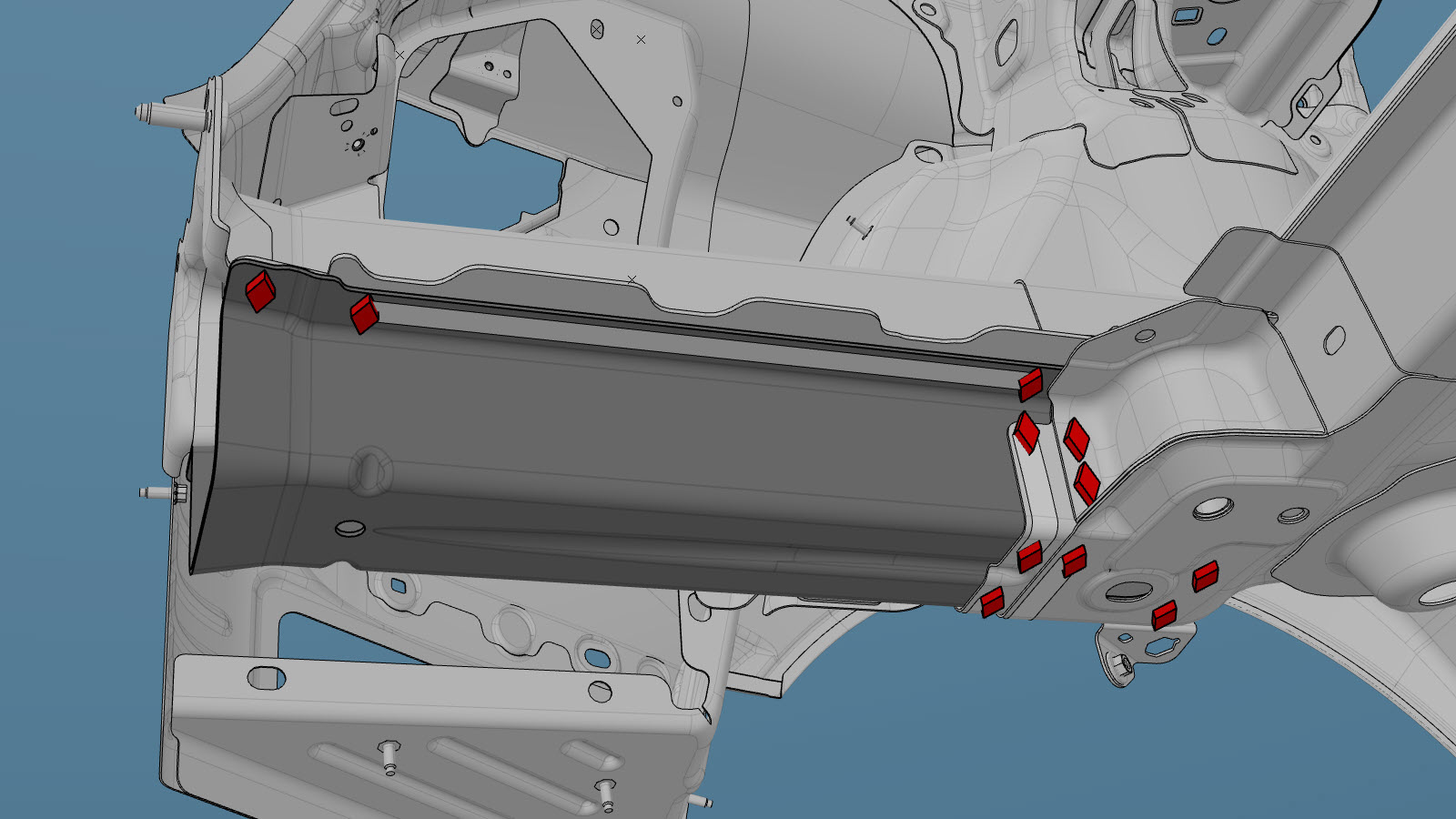

或原厂点焊焊缝

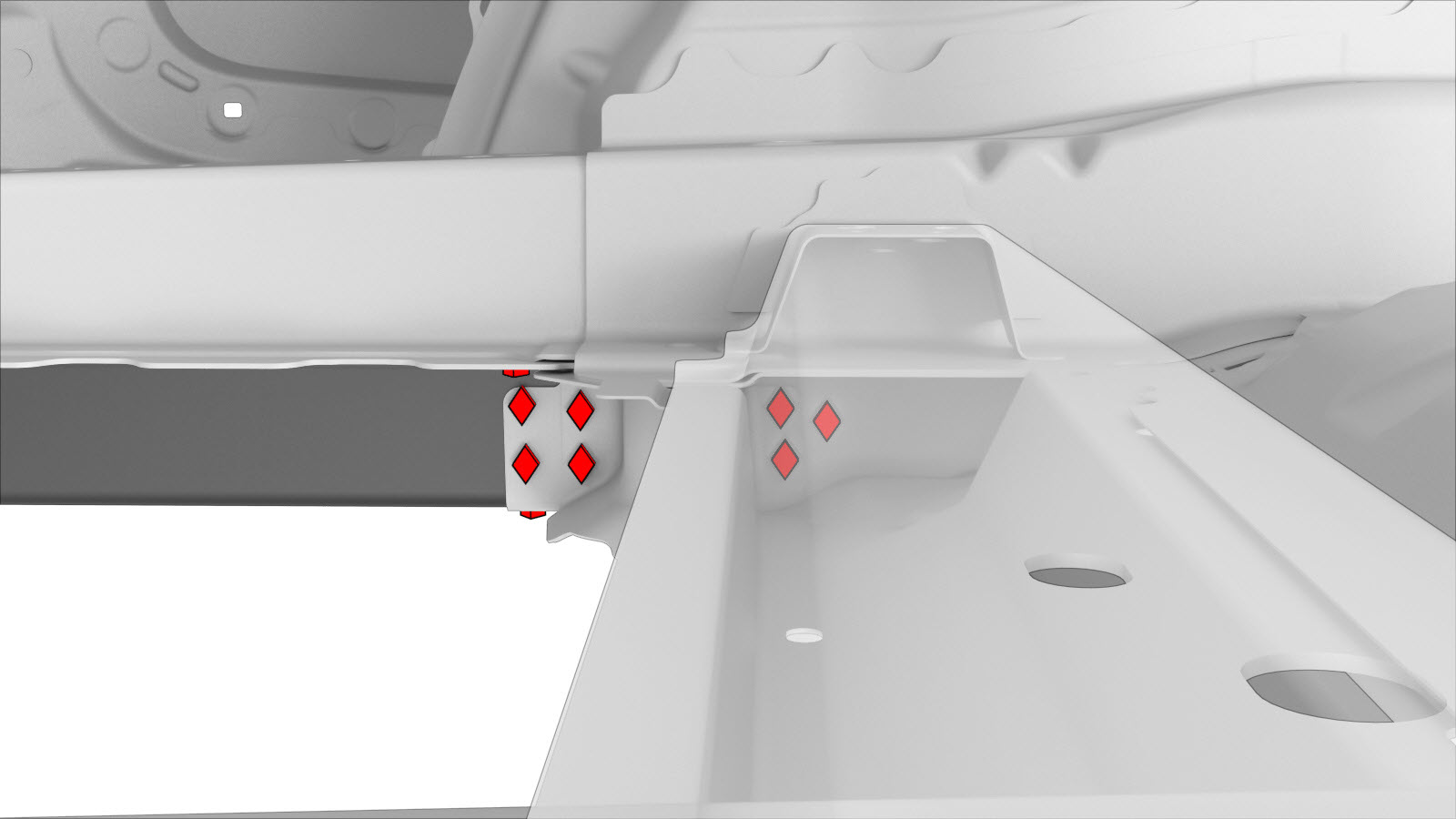

或原厂 SPR
准备安装。
注

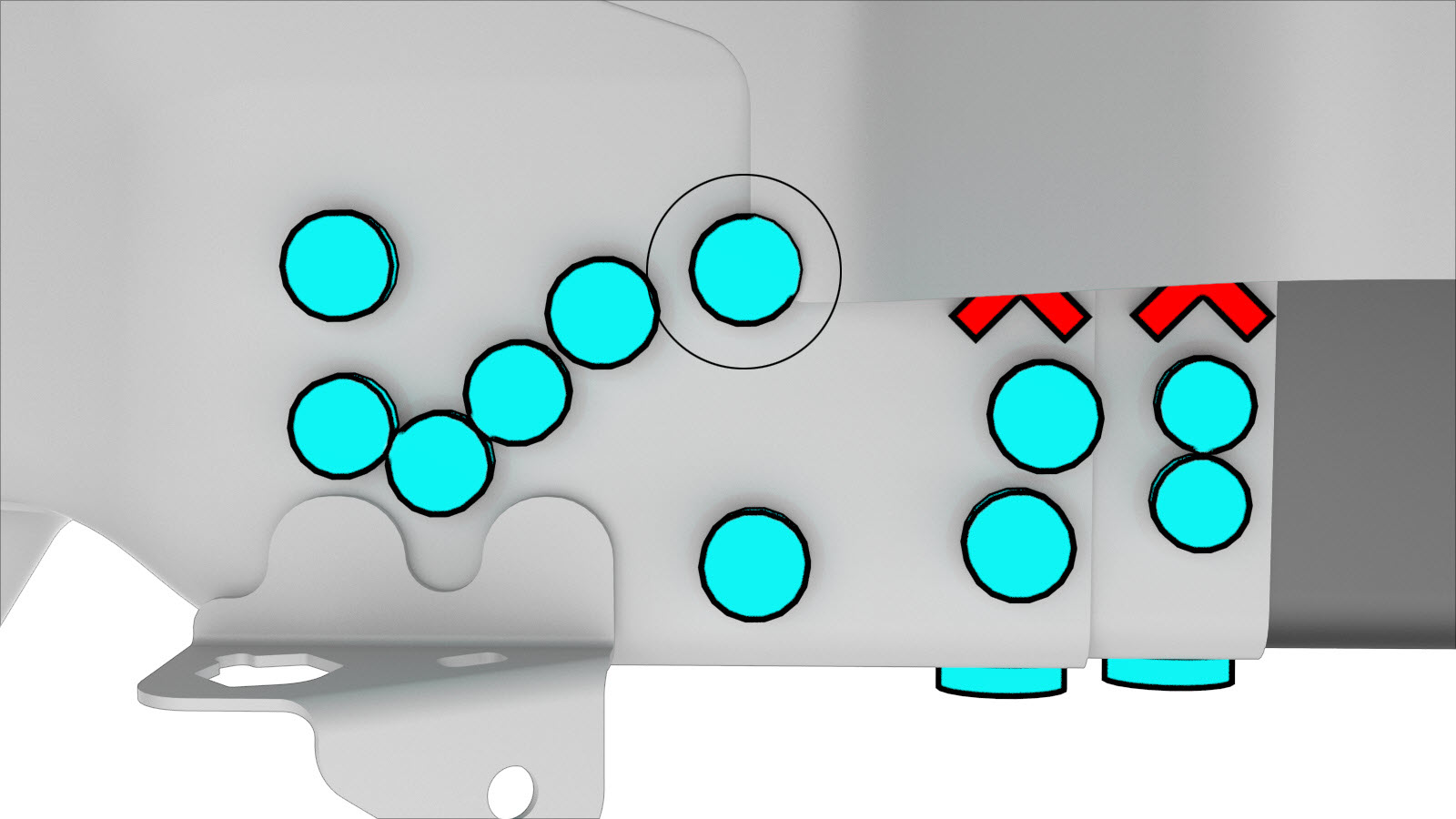

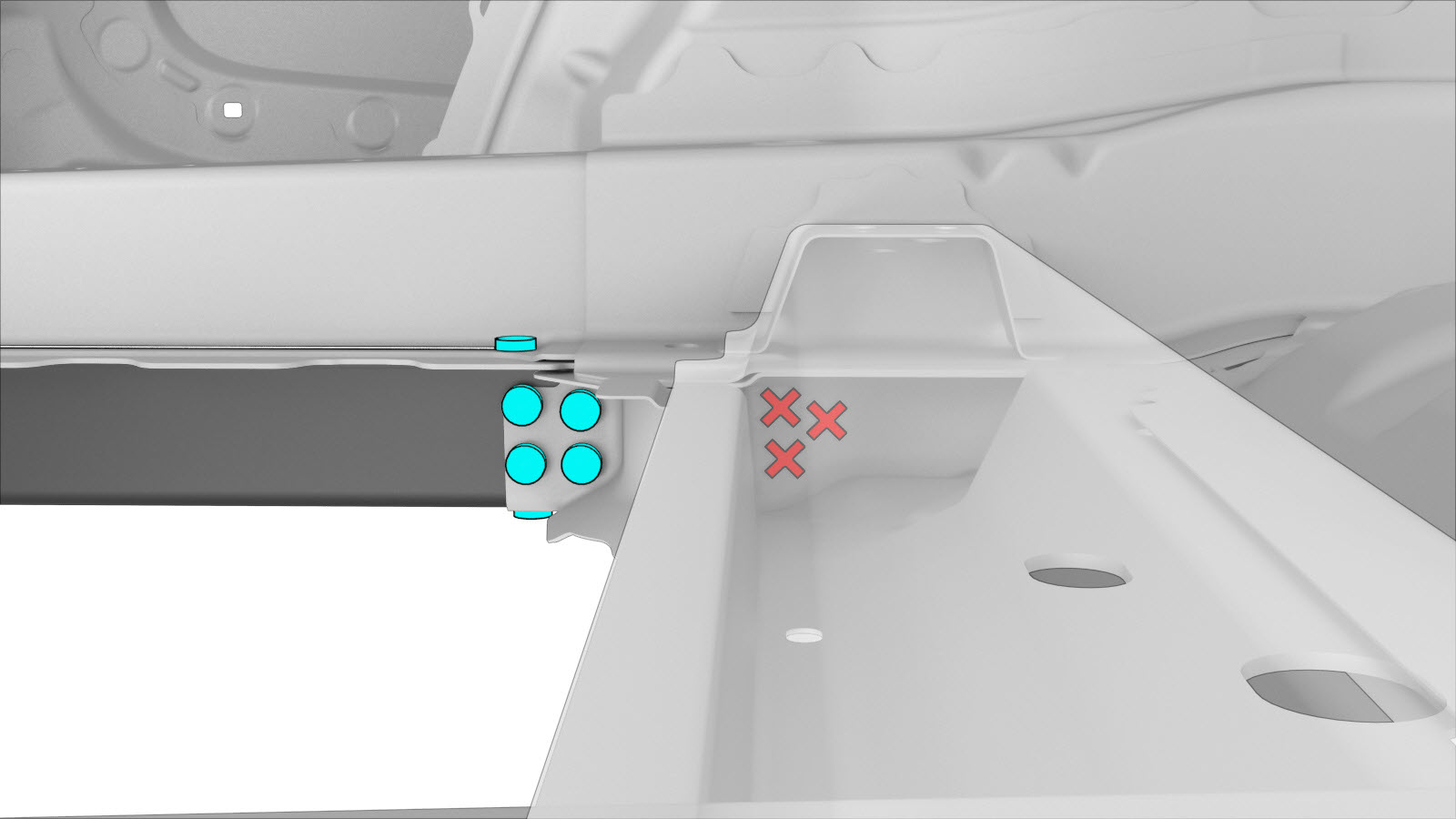

红色 X 表示此处工厂安装的紧固件未进行更换。

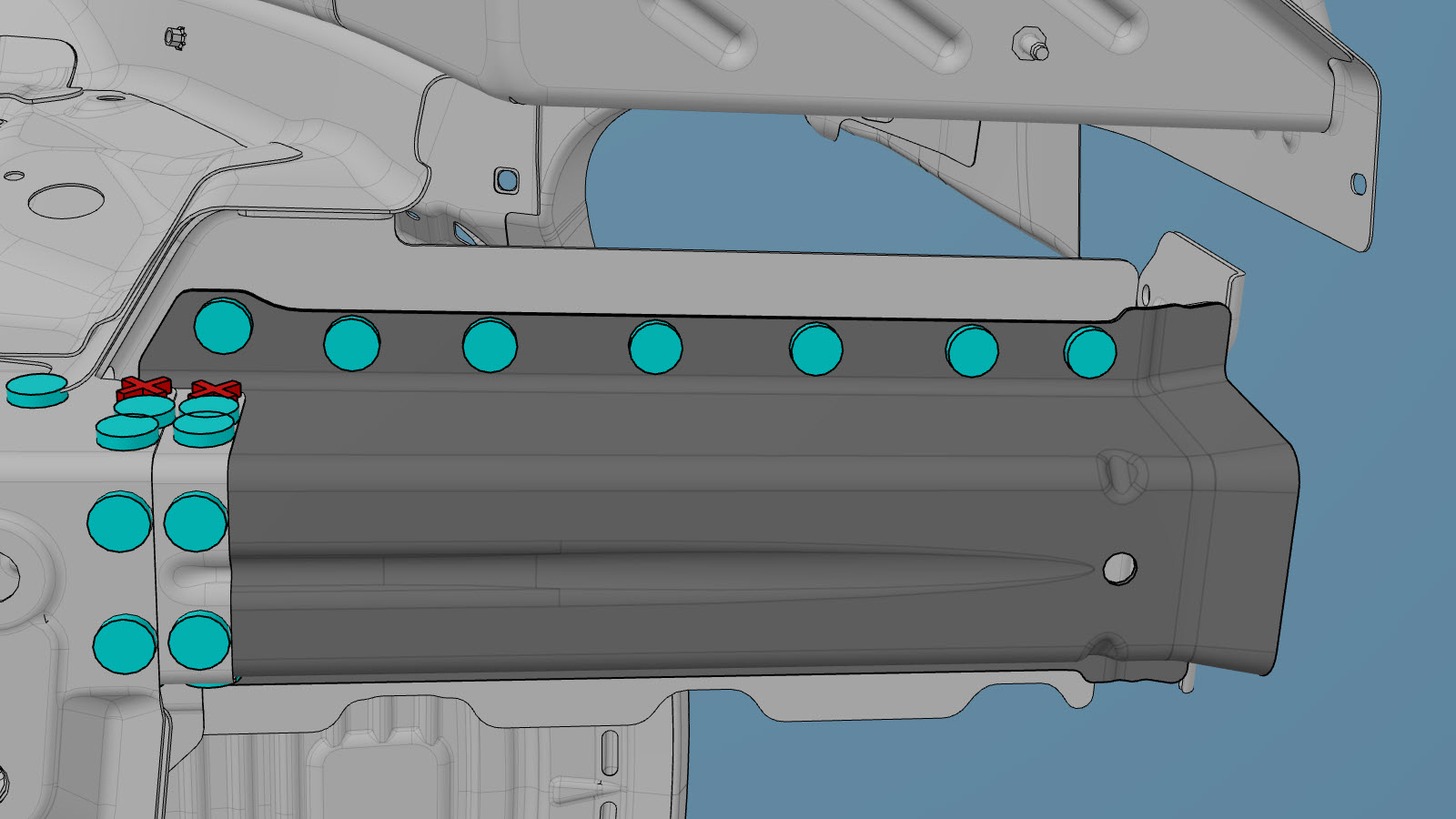

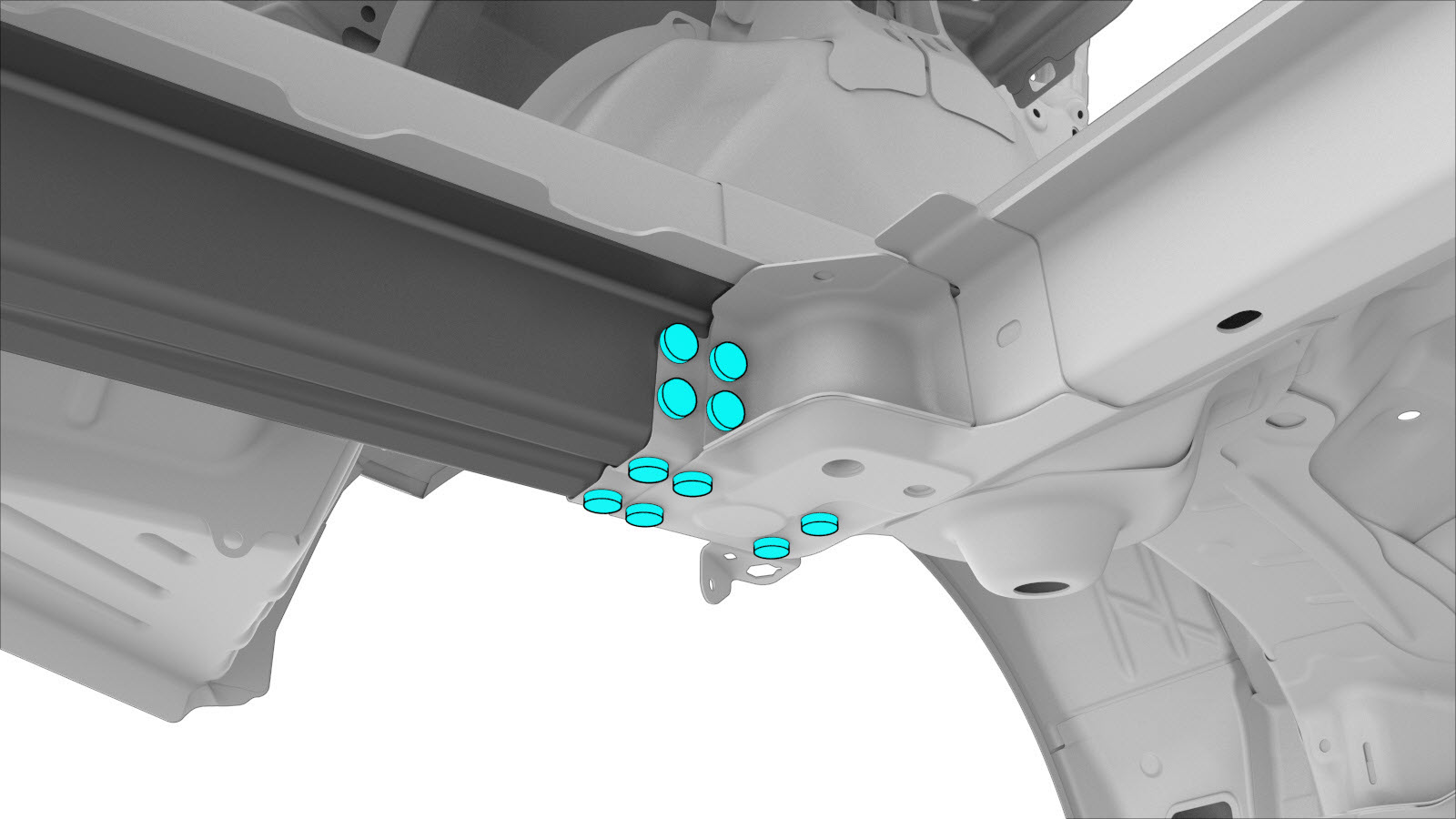

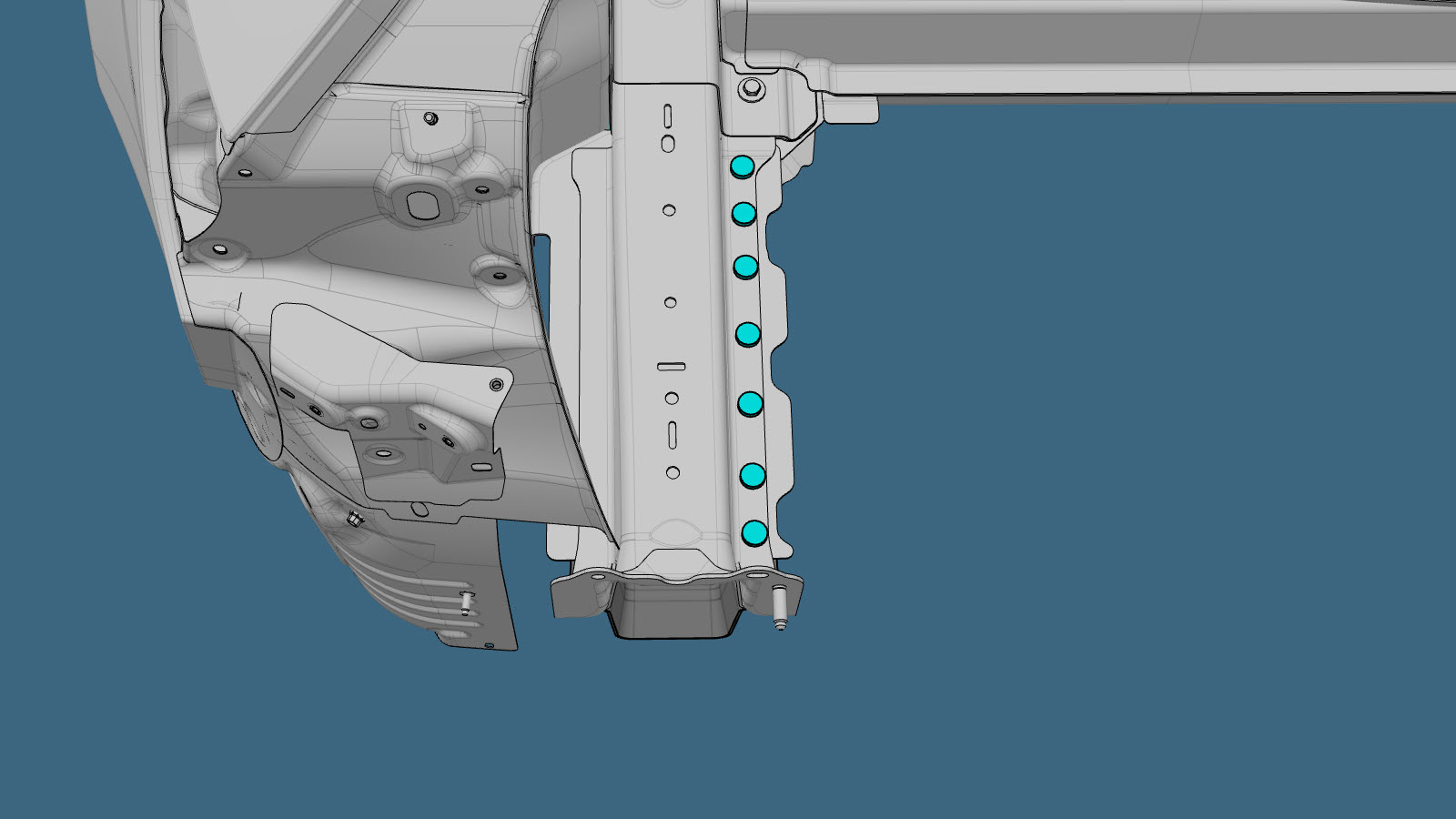

或高强度结构型铆钉，6.5 毫米

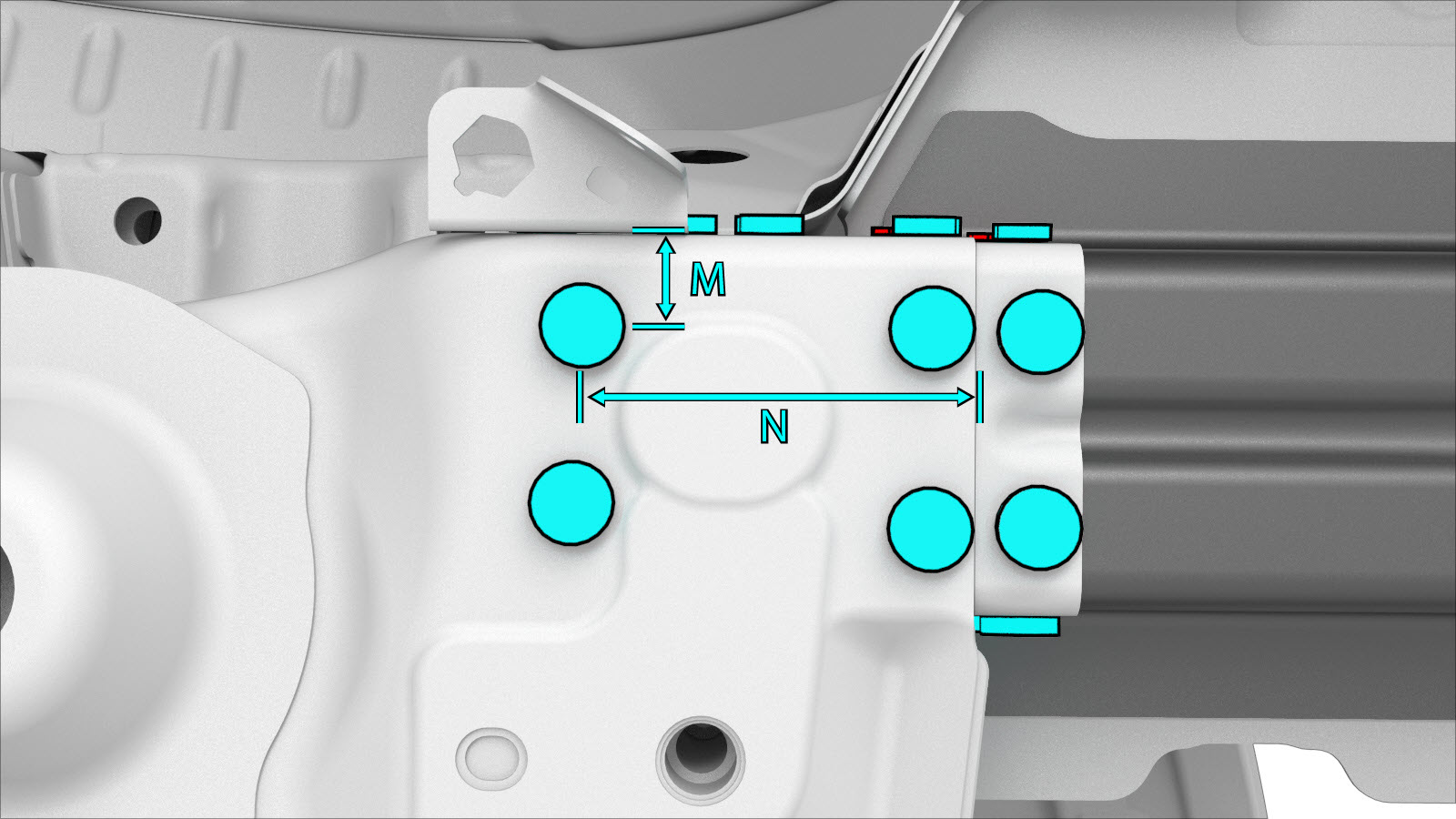

- A = 38 毫米。
- B = 10 毫米。
- C = 36 毫米。
- D = 31 毫米。
- E = 30 毫米。
- F = 35 毫米。
- G = 48 毫米。
- H = 15 毫米。
- I = 65 毫米。
- J = 76 毫米。
- K = 45 毫米。
- L = 10 毫米。
- M = 24 毫米。
- N = 87 毫米。
注
在后轮罩内件上安装铆钉时，从后轮罩内件上去除所需的最少量材料，以便安装铆钉。
在车辆接合面以及新部件上涂抹结构型粘合剂。
安装新部件。
安装行李箱底板总成（完整）。
安装后车架纵梁手套箱（下部）。
执行任何必要的维修后操作。
