前排座椅支座加固板

维修信息

在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
不使用车架工作台也可完成此程序。

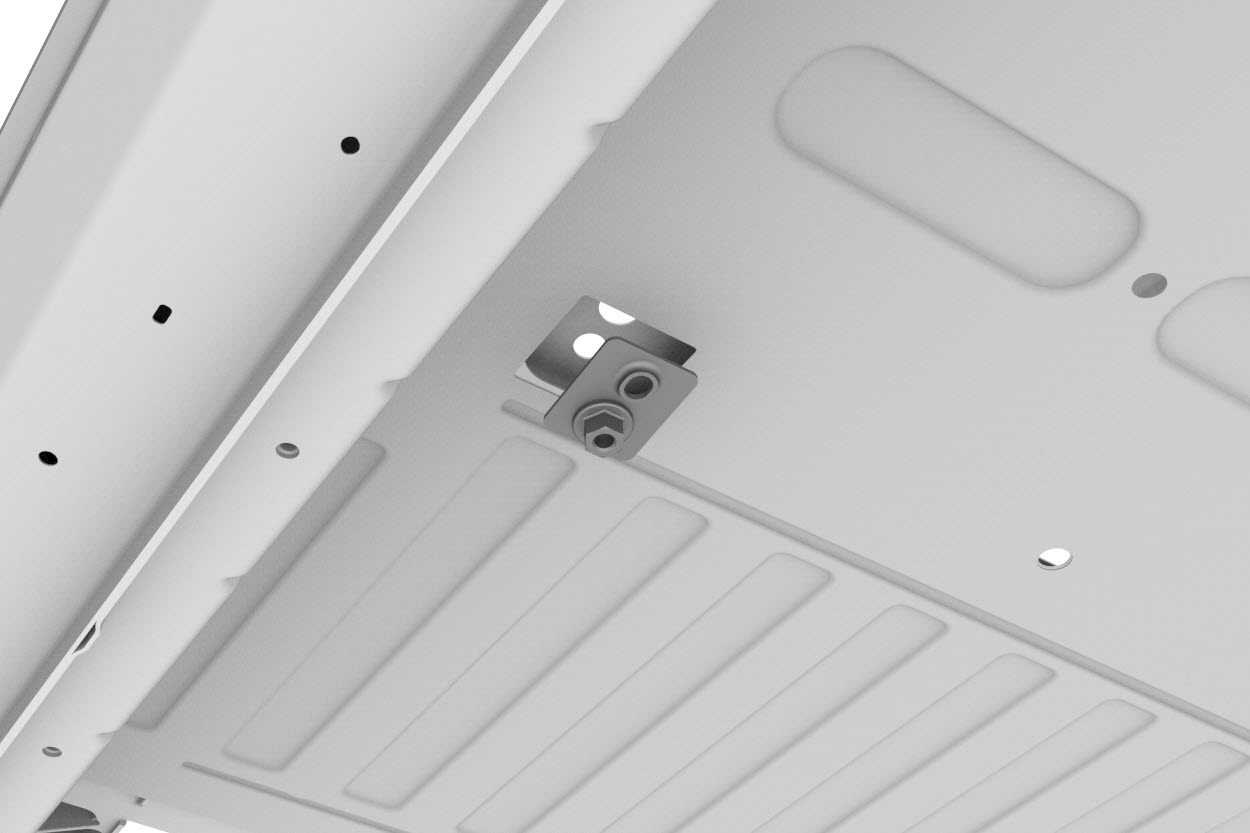

零件清单


数量	描述	图片/备注

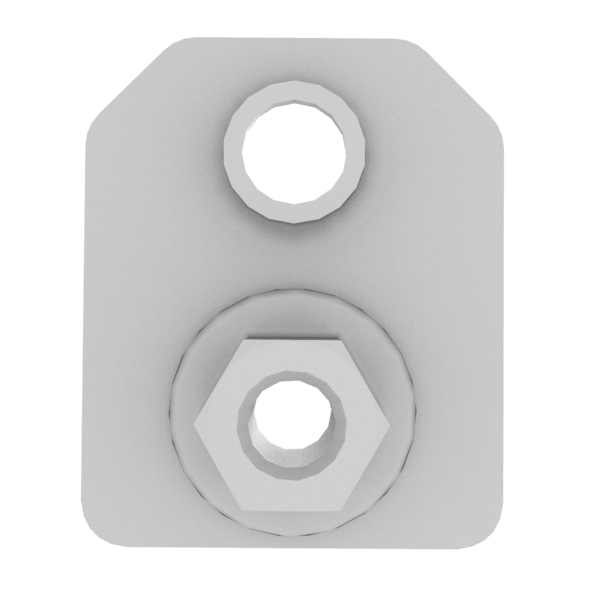

1	ASY – FSF SEAT MOUNT REINF（前排座椅支座加固板 - 前部和后部外侧）	注此零件更换所有前排座椅支座前部加固板和前排座椅支座后部外侧加固板。但不更换前排座椅支座后部内侧加固板。

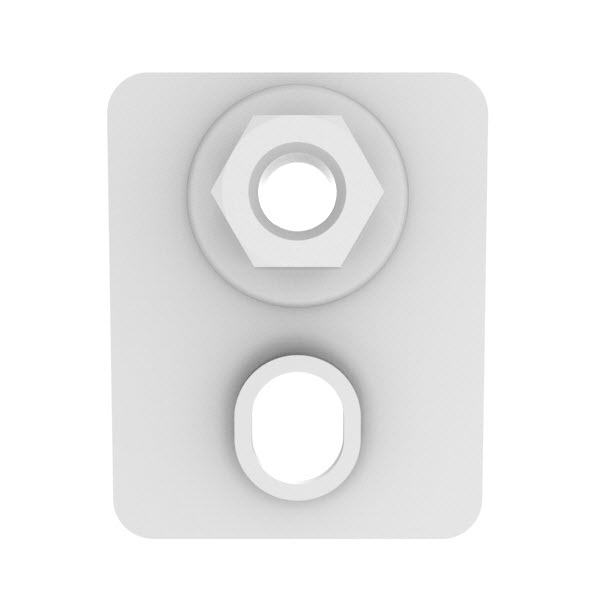

1	MY ASY – REINF FSR CROSSMEMBER INBOARD SVC E-COATED（前排座椅支座加固板 - 后部内侧）	注此零件仅更换前排座椅后部内侧加固板：不更换前排座椅支座前部加固板或前排座椅支座后部外侧加固板。
1	M3 FLOOR PANEL PATCH

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

针对即将更换的座椅支座加固件，在底板上切出一个孔，以便对受损的组件进行操作。
参考线/点

注
切勿切割无需更换的支座下方的底板。

注
切割底板时，切勿损坏底板横梁。

注
下方第一张图是前侧座椅前部支座加固件。第二张图是前侧座椅后部支座加固件。
前支座：
- A = 564 毫米
- B = 562 毫米
- C = 104 毫米
- D = 253 毫米
- E = 56 毫米

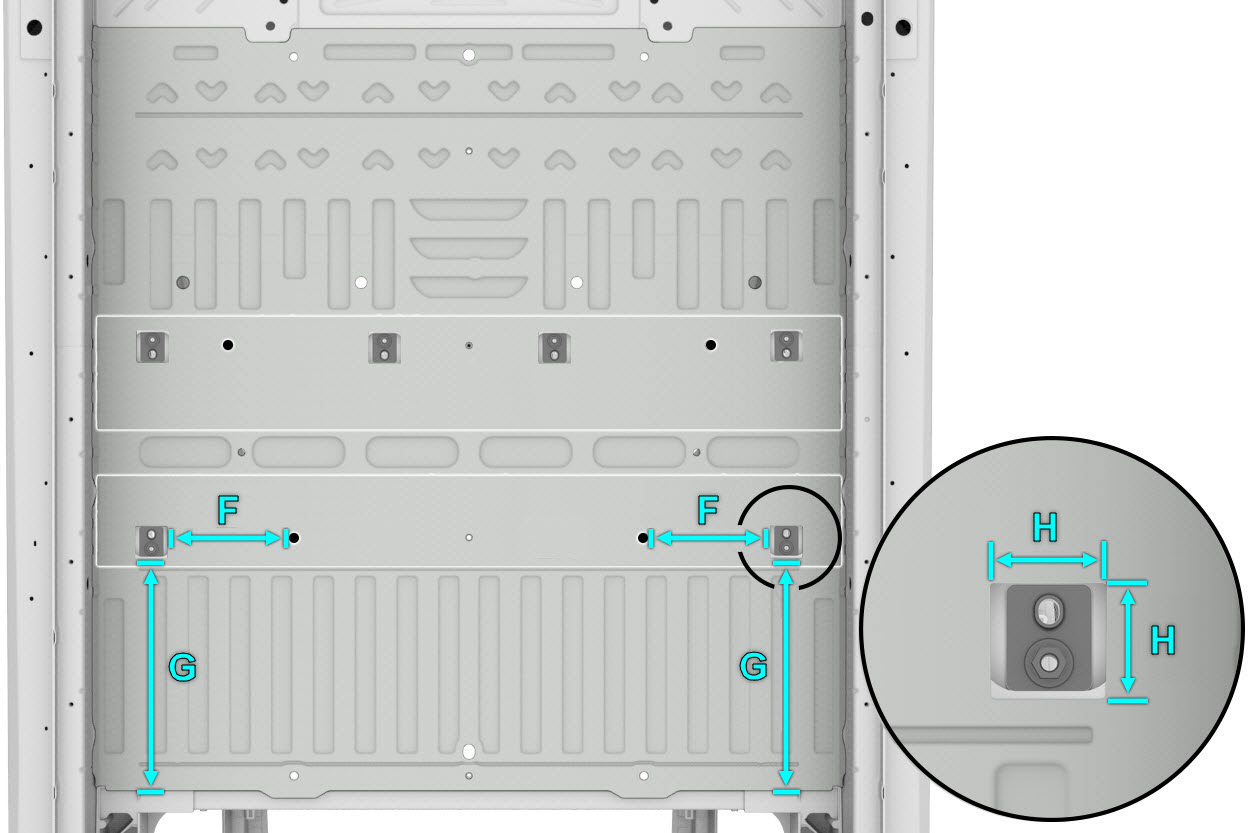

后部外侧支座：
- F = 227 毫米
- G = 433 毫米
- H = 60 毫米
后部内侧支座：
- I = 128 毫米
- J = 433 毫米
- K = 60 毫米
拆卸原装部件。

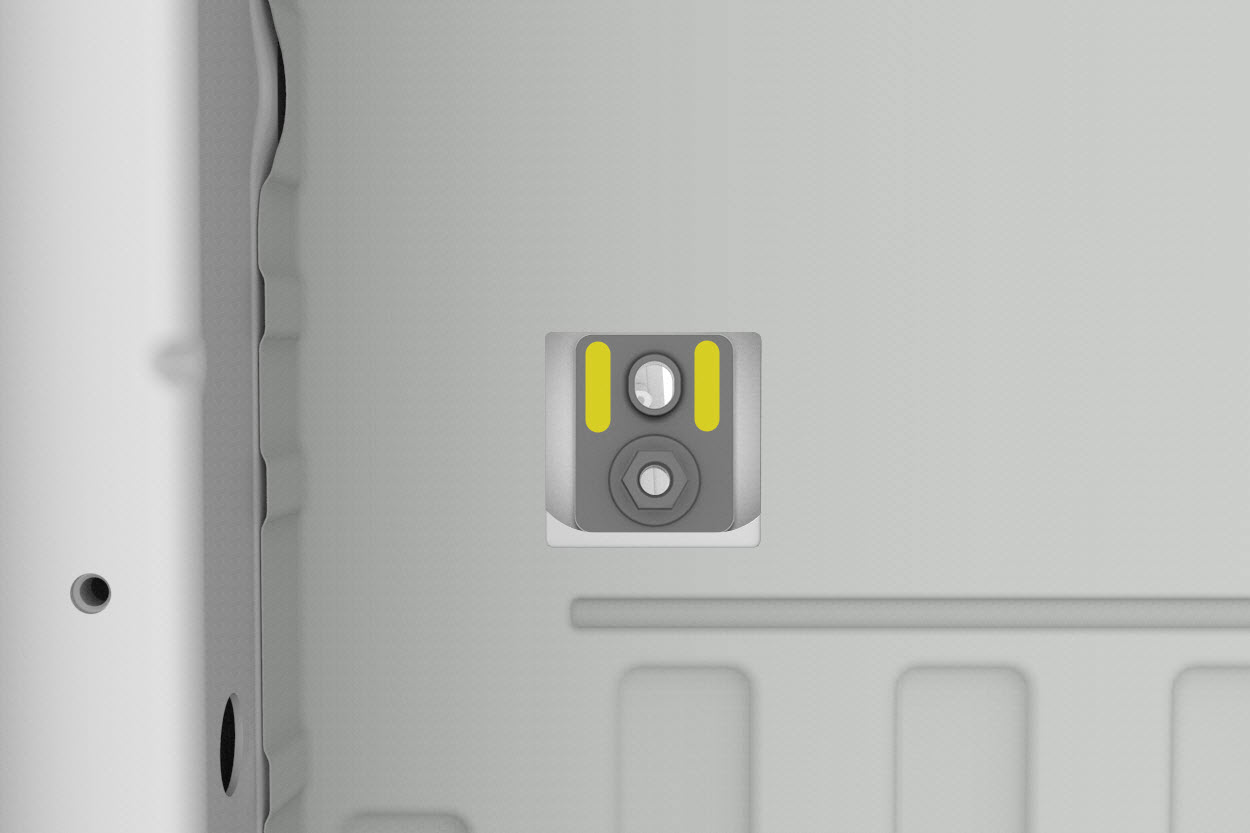

原厂点焊焊缝区域

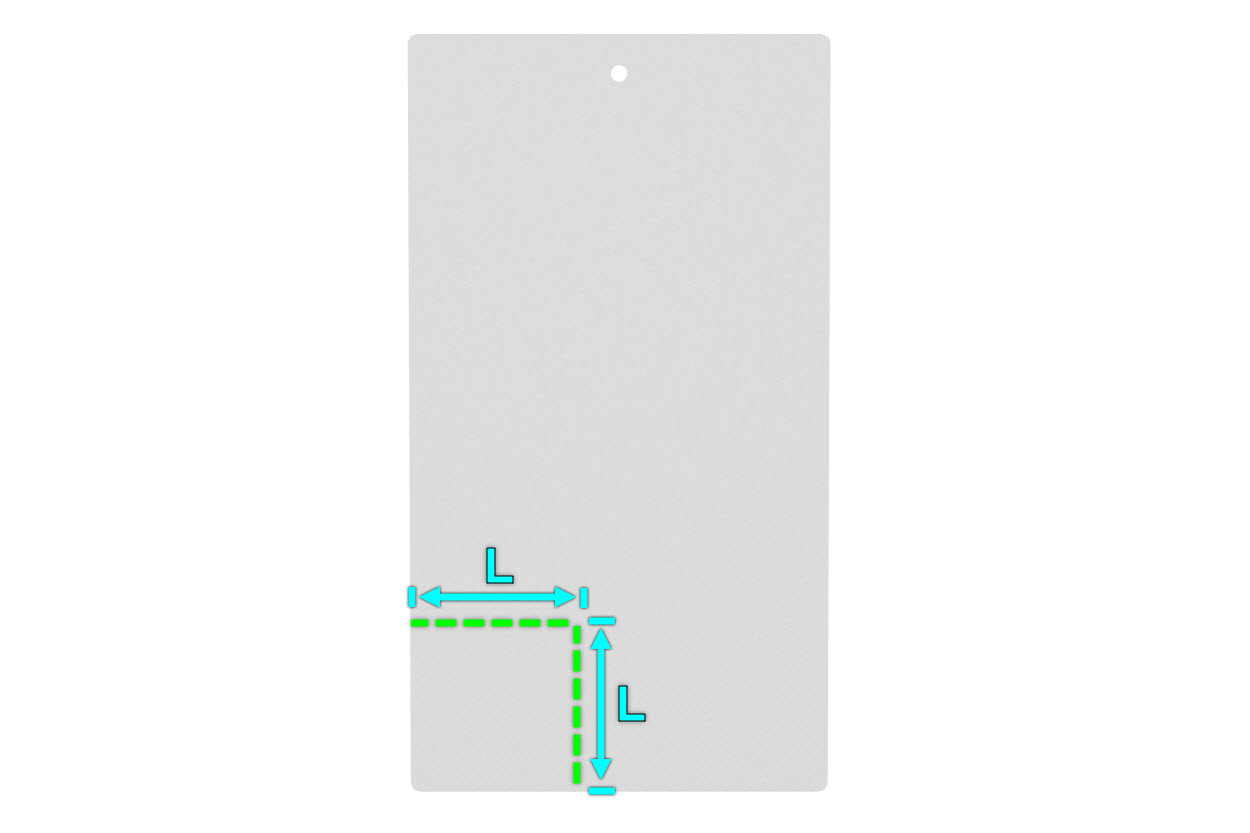

按下方所示切割底板修补，以便为底板维修区域制作一个盖子。
切割线

参考线/点
- L = 78 毫米
准备安装。

注
仅可使用结构型粘合剂安装新组件。
在车辆接合面以及新部件上涂抹结构型粘合剂。
安装新部件。

注
使用螺栓或夹具将座椅支座加固板临时固定在横梁下方，直至结构型粘合剂凝固。
执行任何必要的维修后操作。
