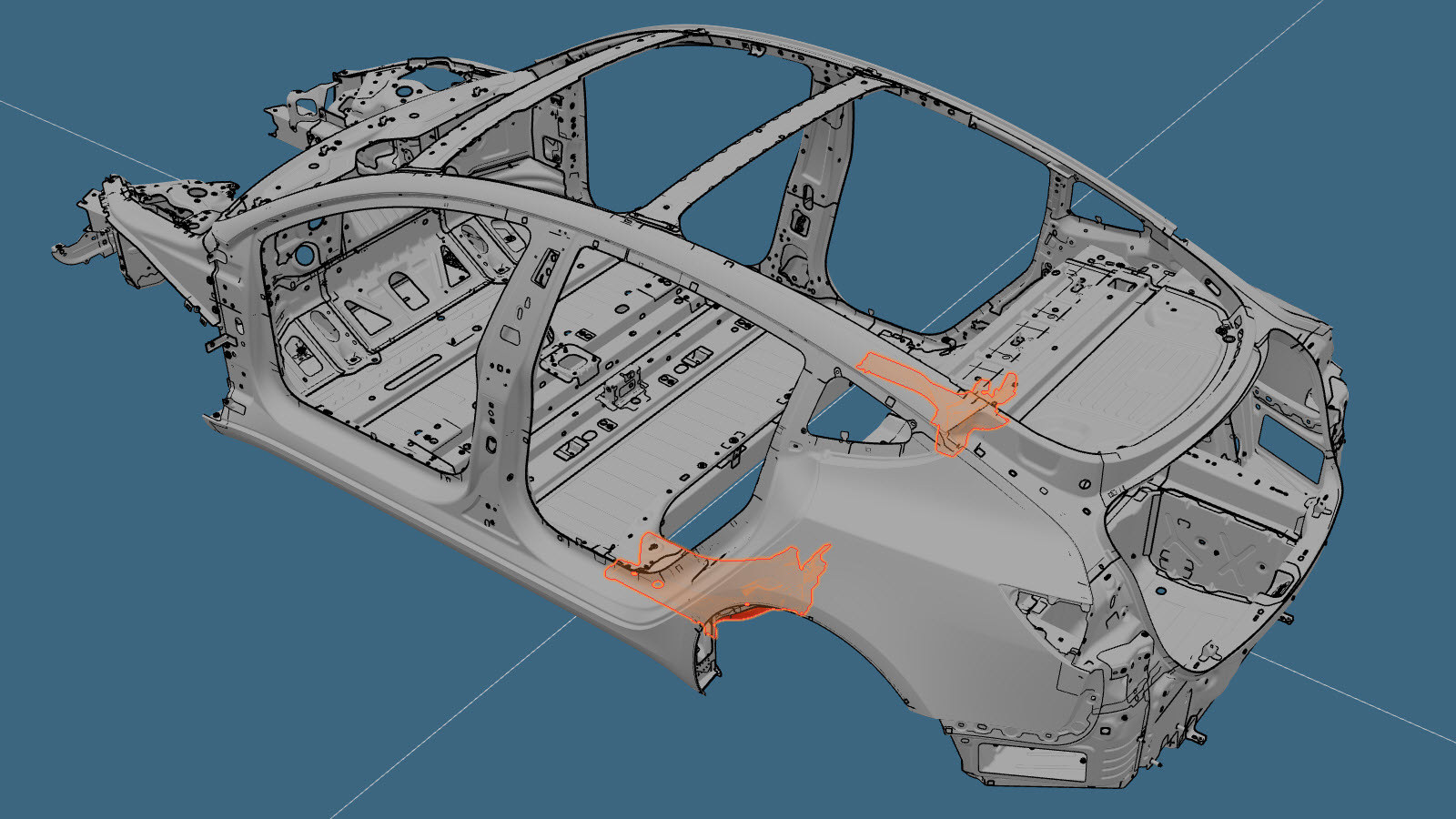

后副框架支座
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 执行本程序时，请将车辆正确固定到车架工作台上。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

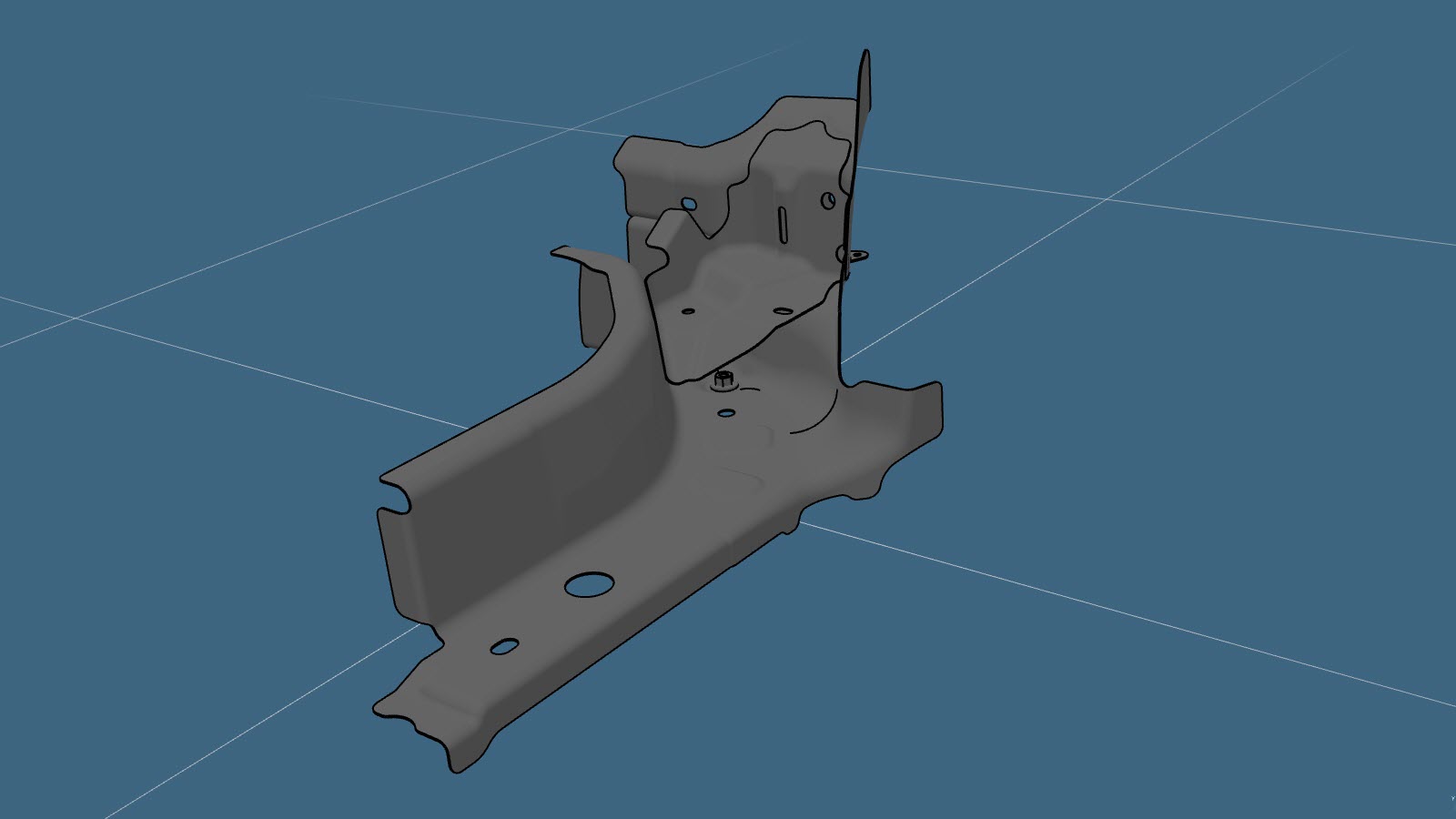

| 1 | ASY, RR SUBFRAME MNT（后副框架支座） |
|
| 31 |
高强度结构型铆钉，6.5 毫米
|
|
| 17 |
结构型灯笼铆钉，6.5 毫米
|
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
-

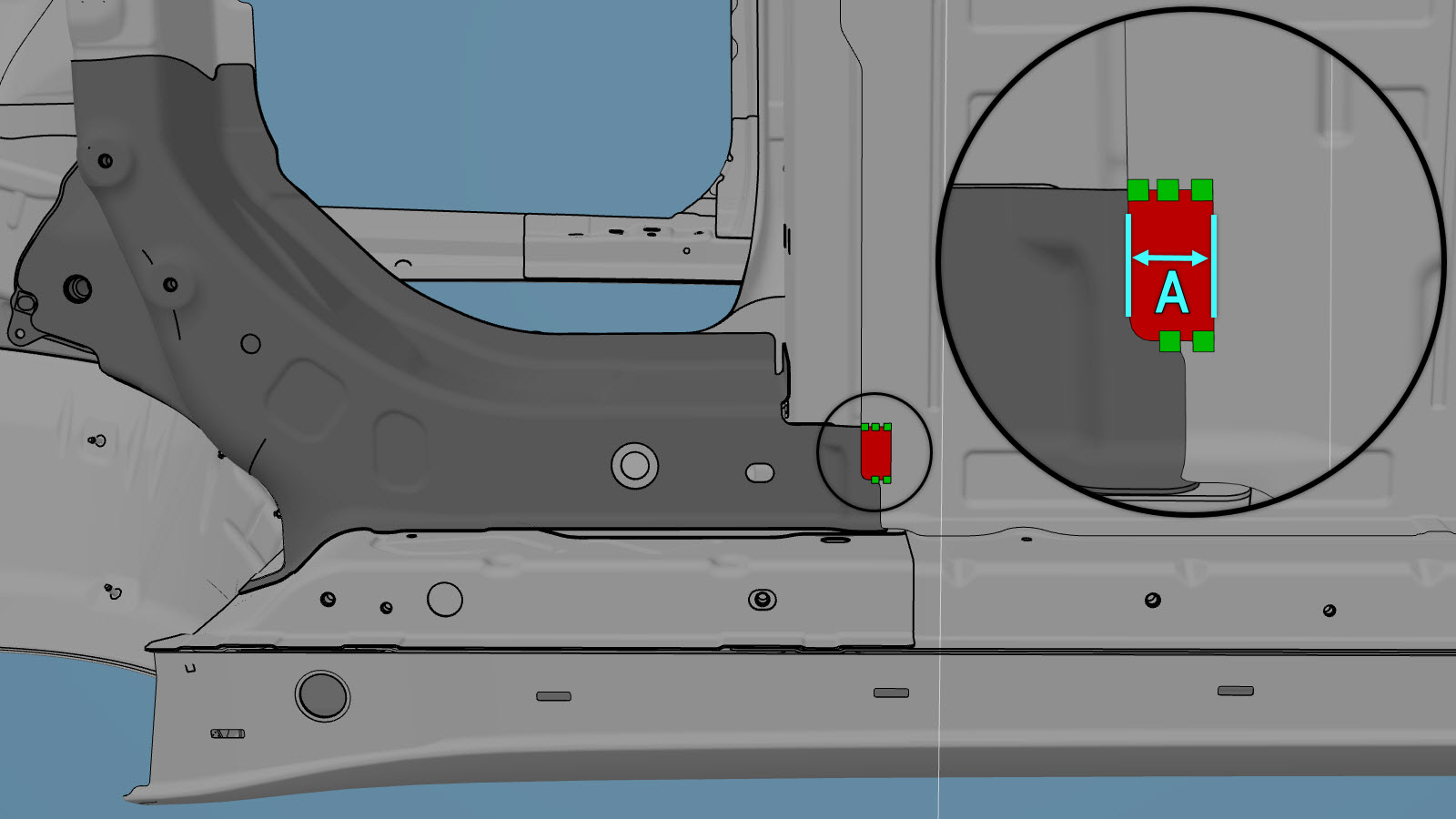

按照指示位置切割底板，然后向后弯折制作翻门（红色所示），使其足够大，以便清除点焊焊缝（位于翻门下方）。
切割线
参考线/点
- A = 20 毫米
-

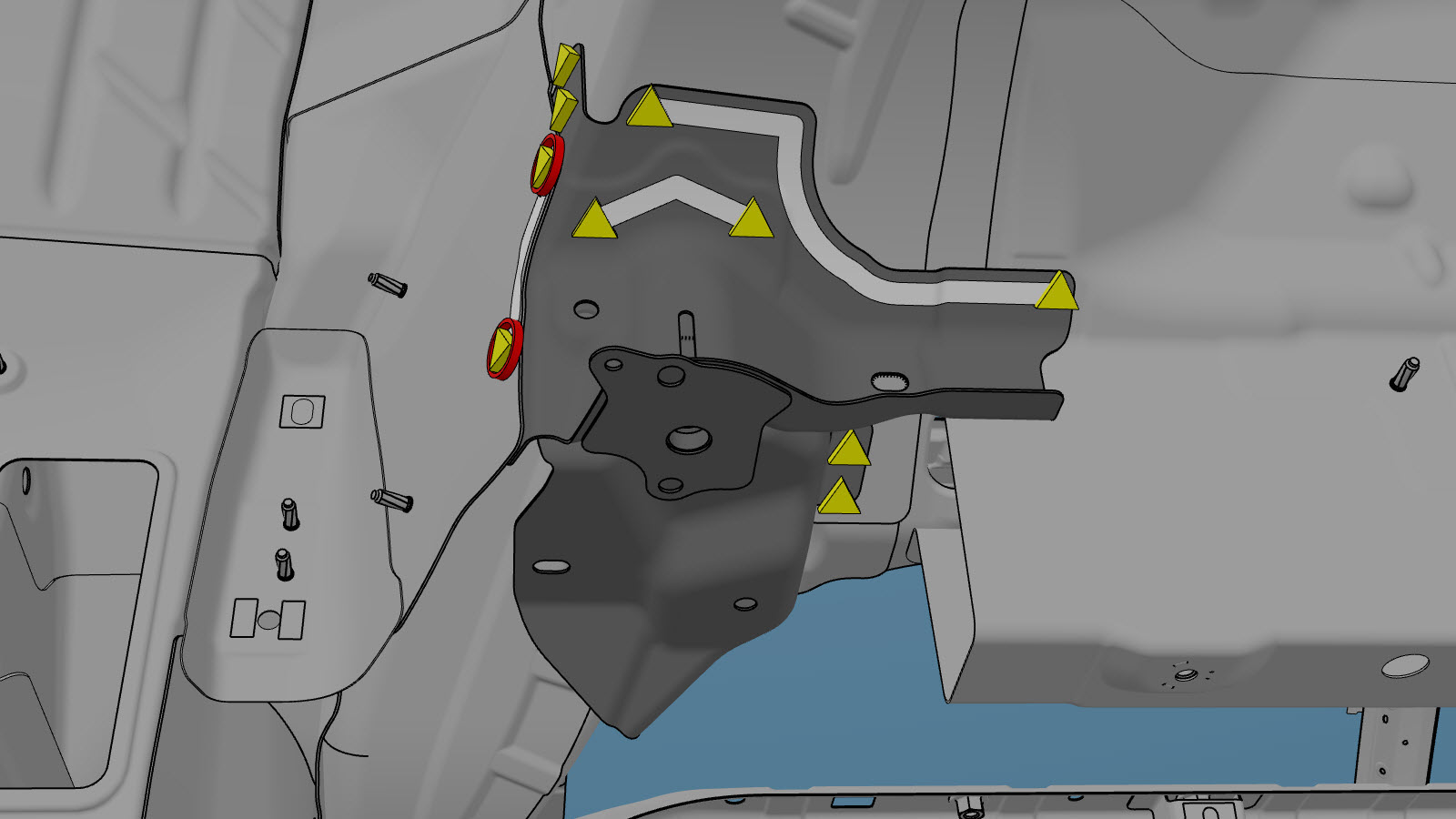

拆下原装组件的外侧部分。
或
原厂点焊焊缝
或
钻透原厂点焊焊缝
注钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊。
-

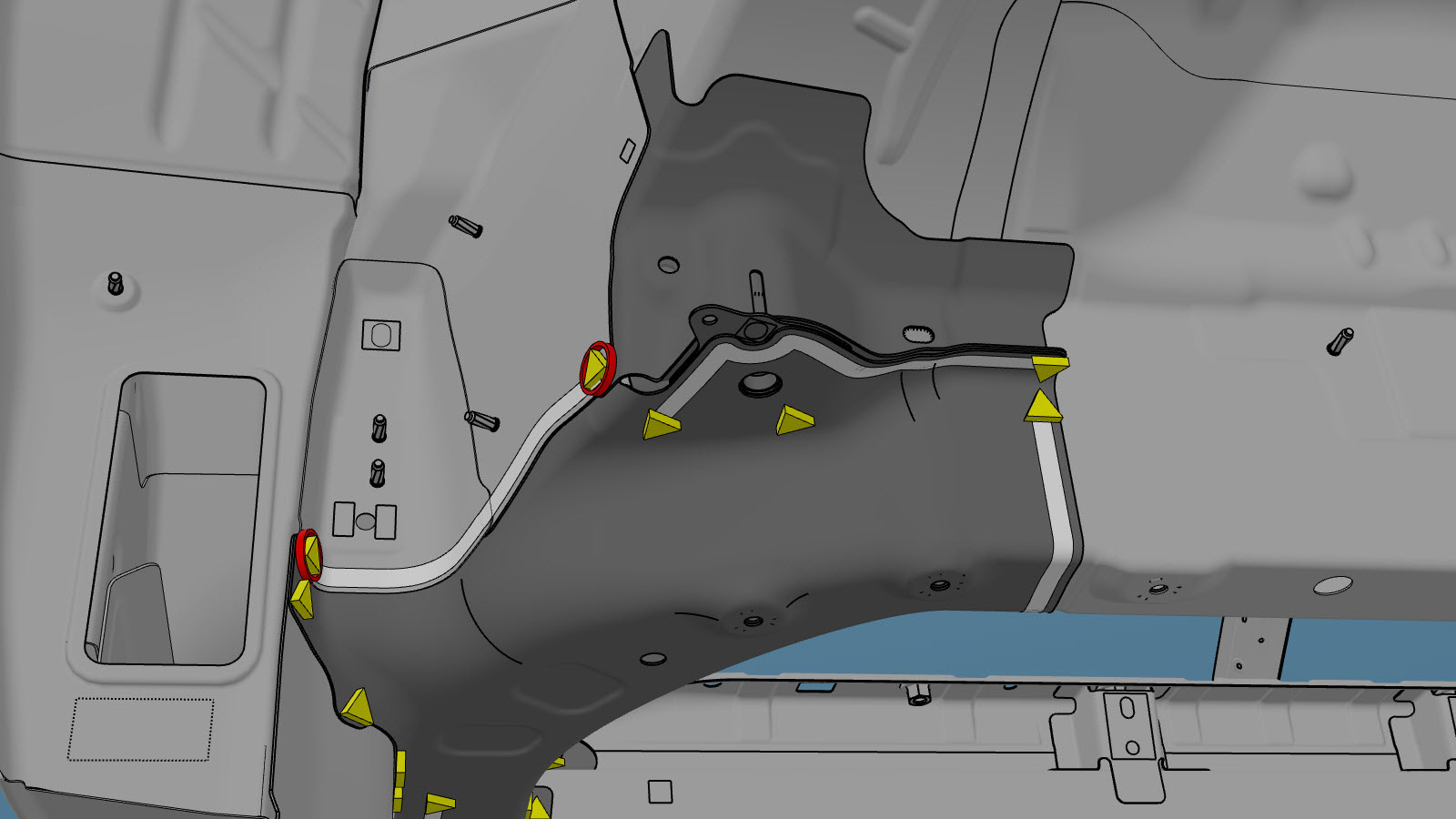

拆下原装组件的内侧部分。
或 原厂点焊焊缝
或 钻透原厂点焊焊缝
注钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊。
-
准备安装。
-
在车辆接合面以及新部件上涂抹结构型粘合剂。
注向之前制作的底板翻门的顶部涂抹少量的结构型粘合剂。
- 将底板翻门（红色所示）折回原始位置。
-

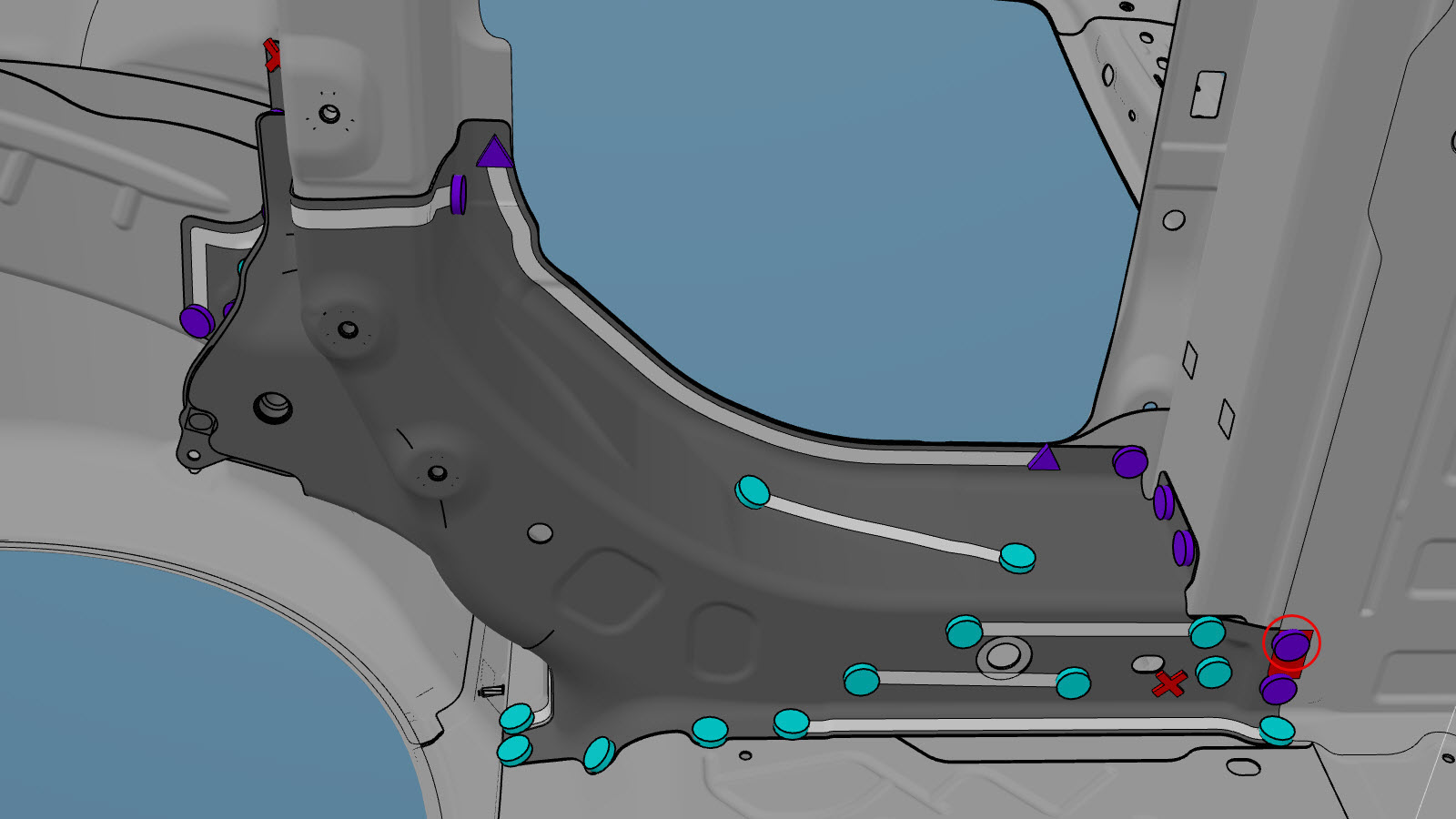

安装新部件。

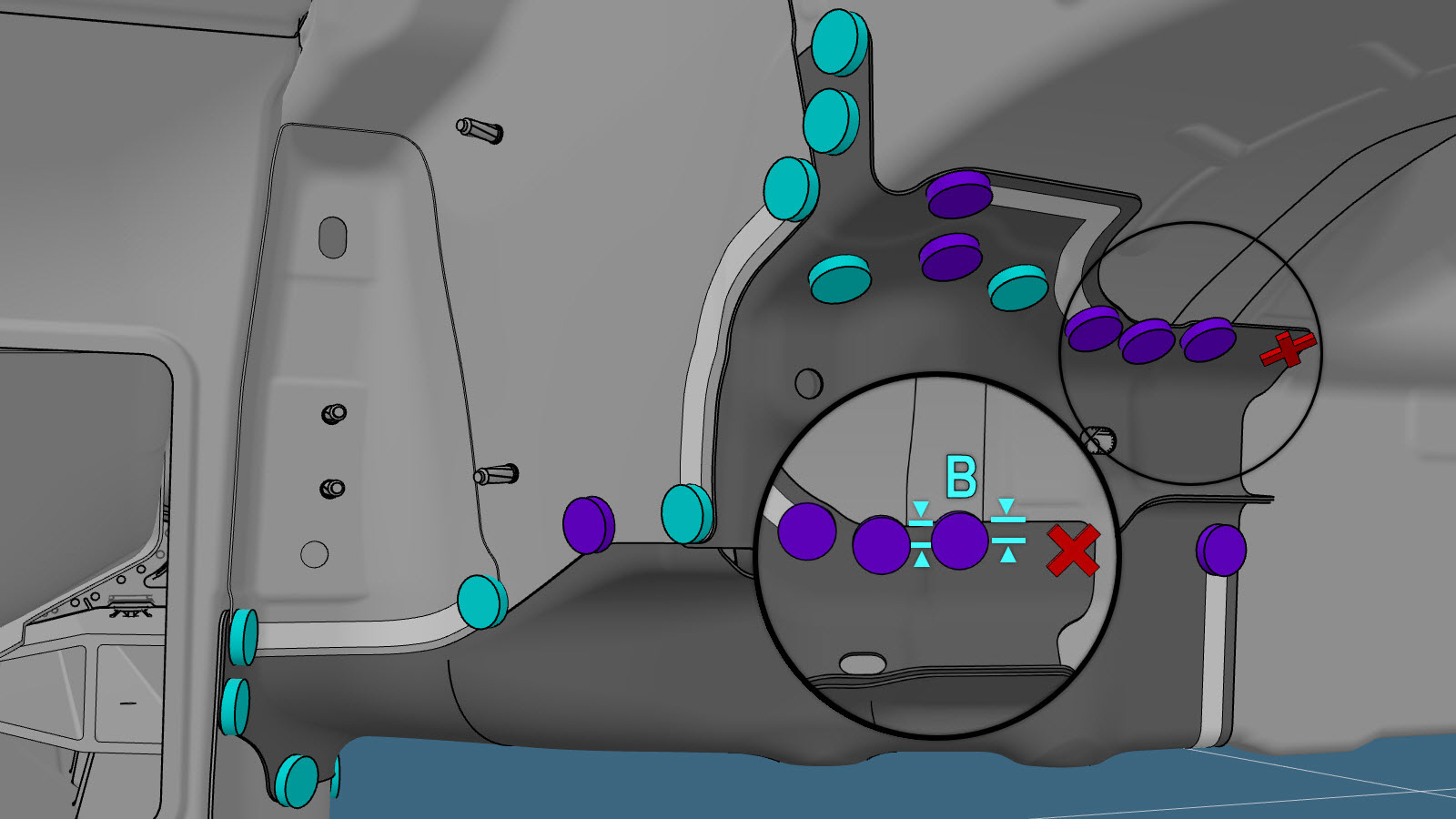

注将底板翻门（红色所示）恢复原始位置，然后安装以红色圈示的结构型灯笼铆钉。
-
执行电阻点焊。
或
安装点焊焊缝
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。 - 执行任何必要的维修后操作。
