上侧梁内件总成
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 执行本程序时，请将车辆正确固定到车架工作台上。
零件清单
维修程序
-
拆卸 A 柱外件加固板。
-
去除原厂紧固件和焊缝。

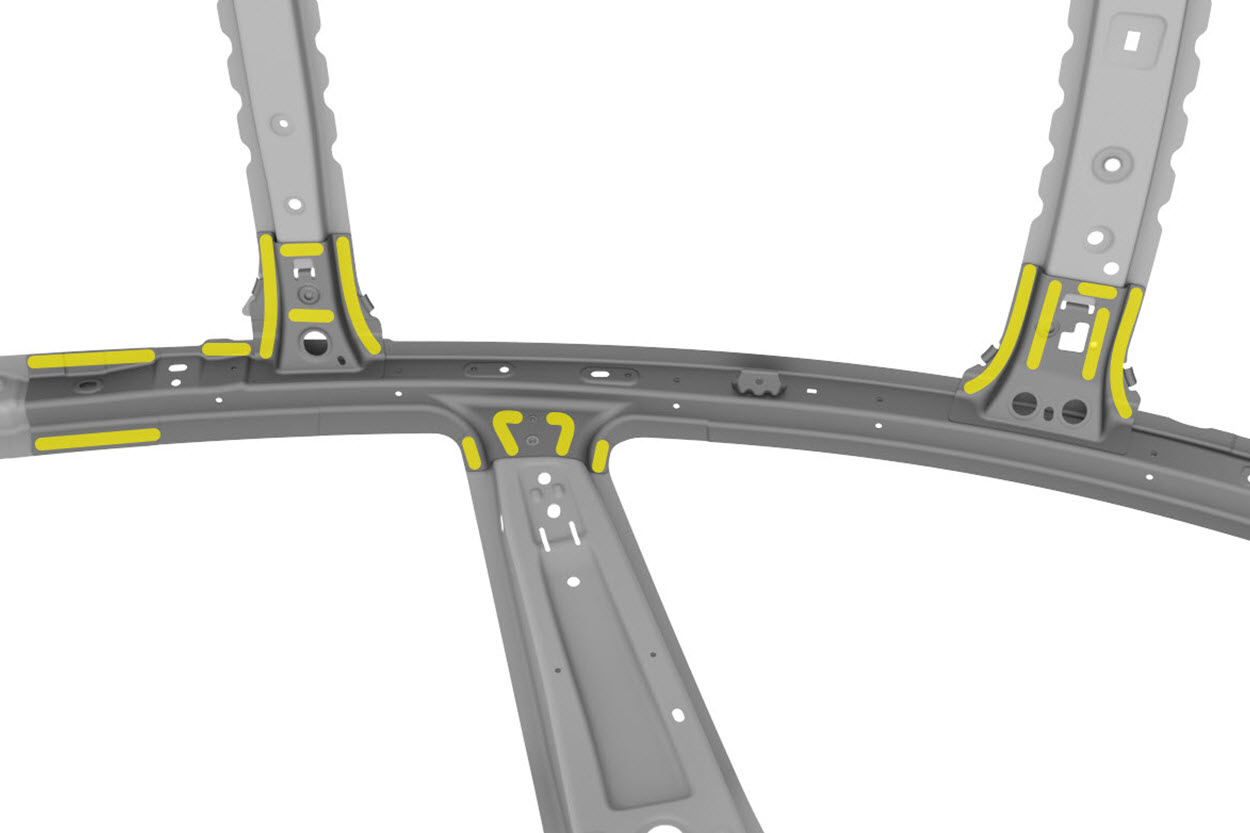

原厂点焊焊缝区域
- 将新部件放置入位，并夹持到位。
-

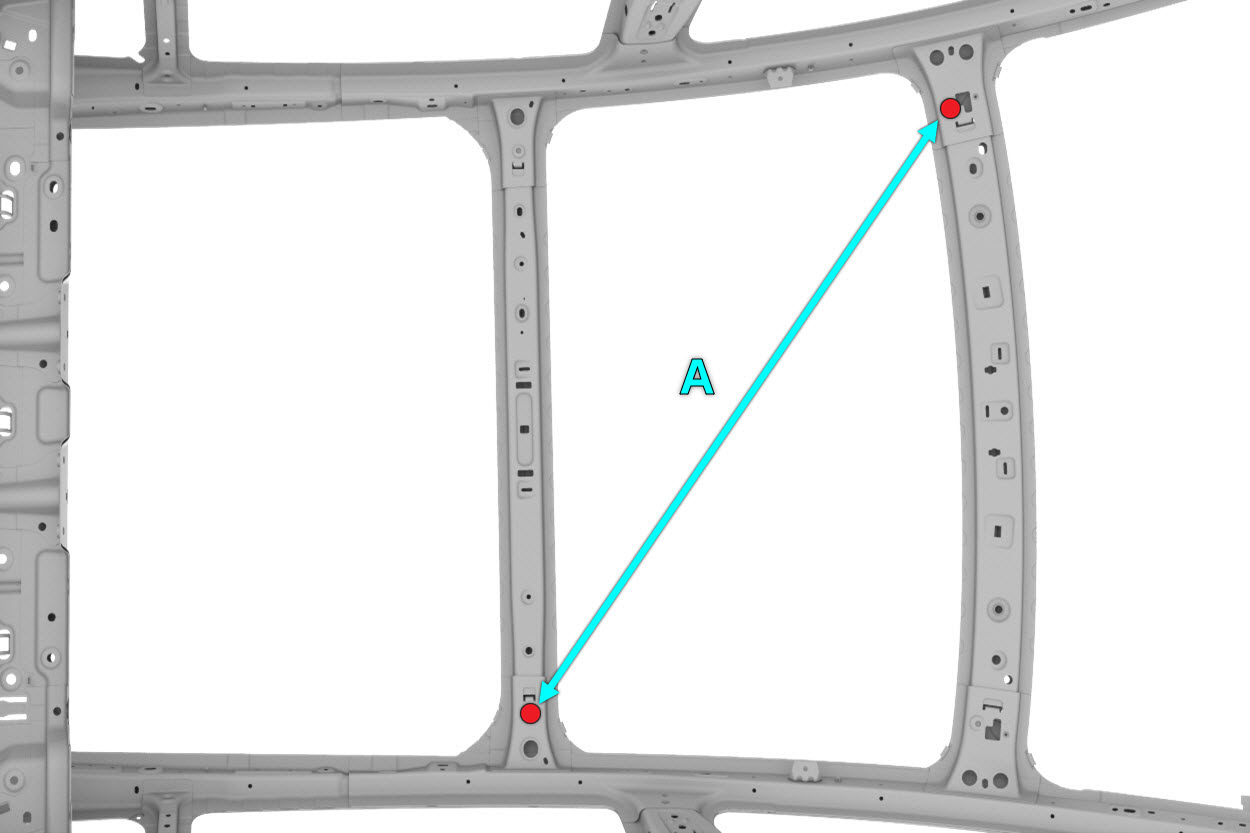

使用测隙规测量各后顶连接器下方饰板孔中心与对侧前顶连接器下方饰板孔中心之间的距离（饰板孔以红色突出显示）。
- A = 1263 mm
-
准备安装。

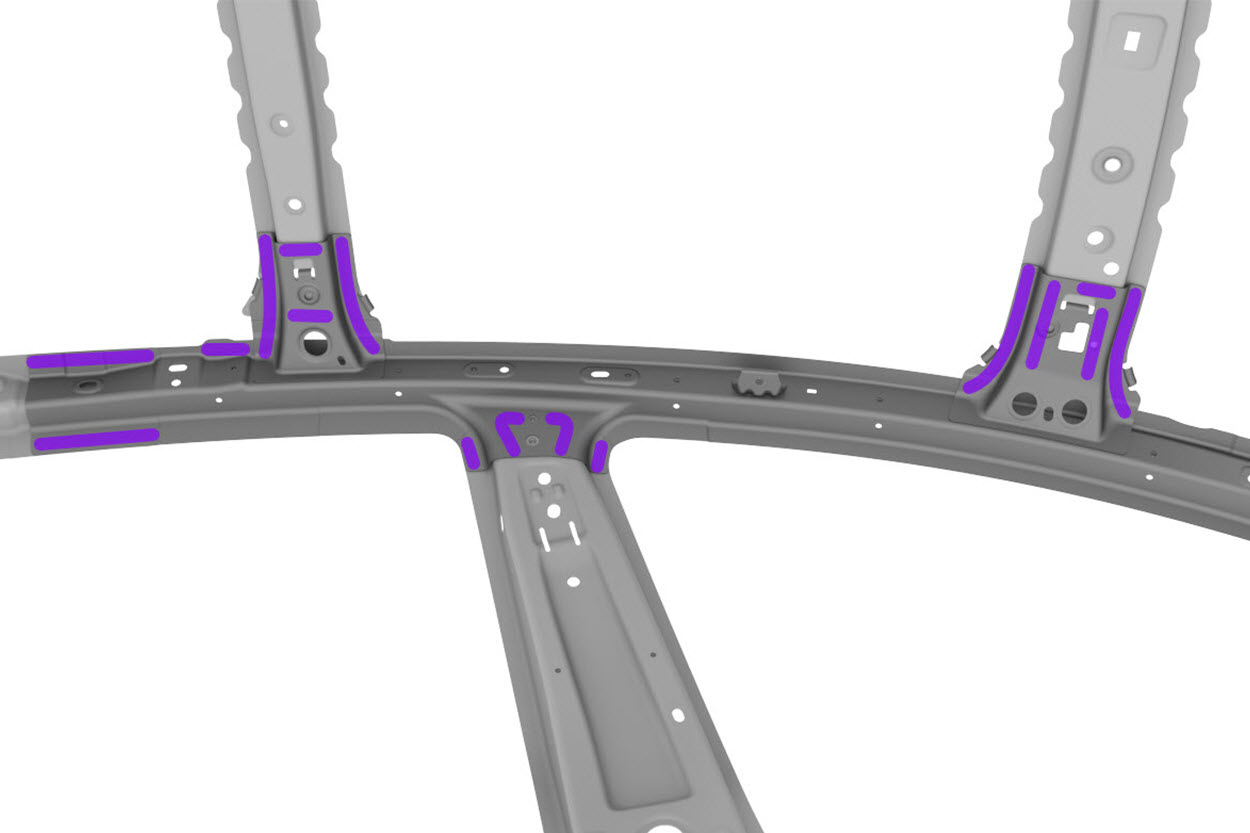

安装点焊焊缝区域
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 将新部件放置入位，并夹持到位。
-
执行电阻点焊。
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
-
安装 A 柱外件加固板。
- 执行任何必要的维修后操作。
