A 柱外件加固板（部分）

维修程序

  1. 拆下车身侧外件总成的必要部分，以便露出下方所要更换的组件。
  2. 拆下前排座位外侧。

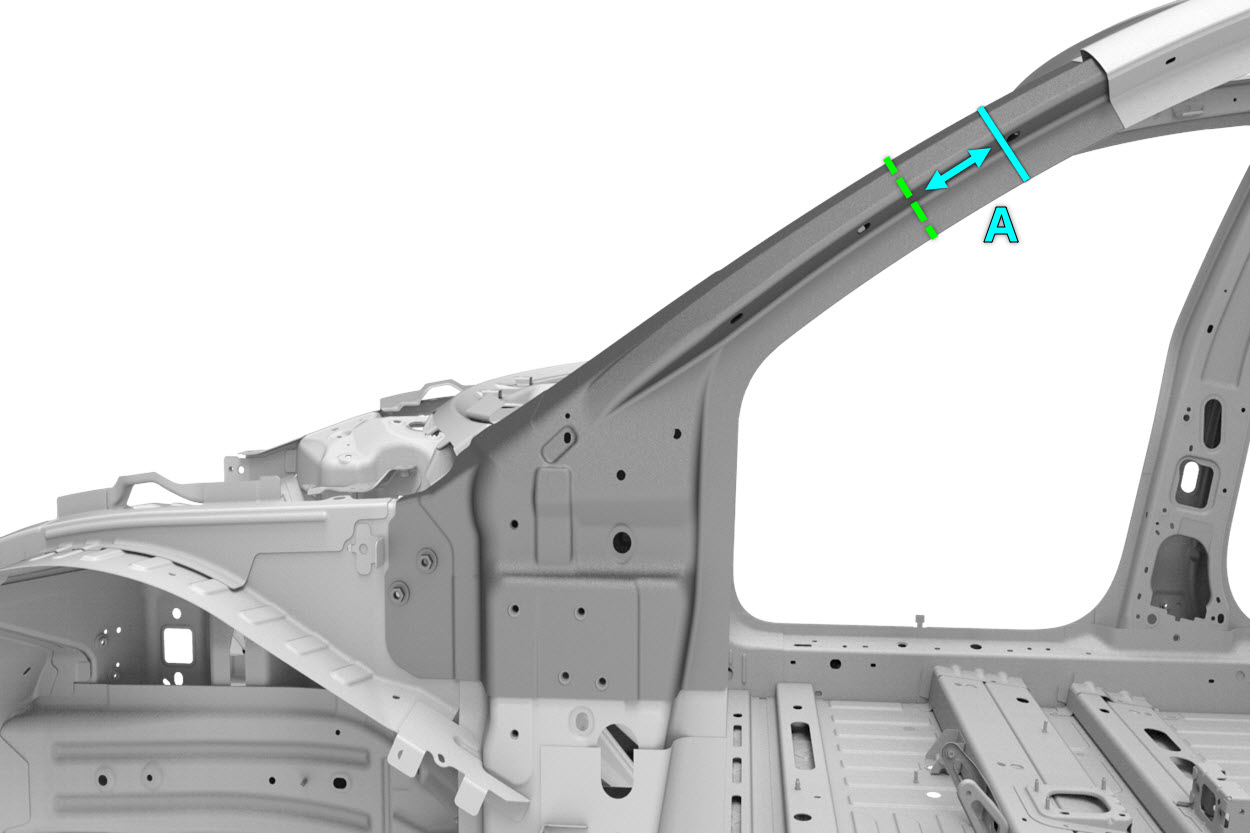

  3. 在指定位置切割原装部件。

    切割线

    参考线/点

    • A = 75 mm
  4. 拆卸原装部件。

    原厂点焊焊缝

    原厂点焊焊缝区域

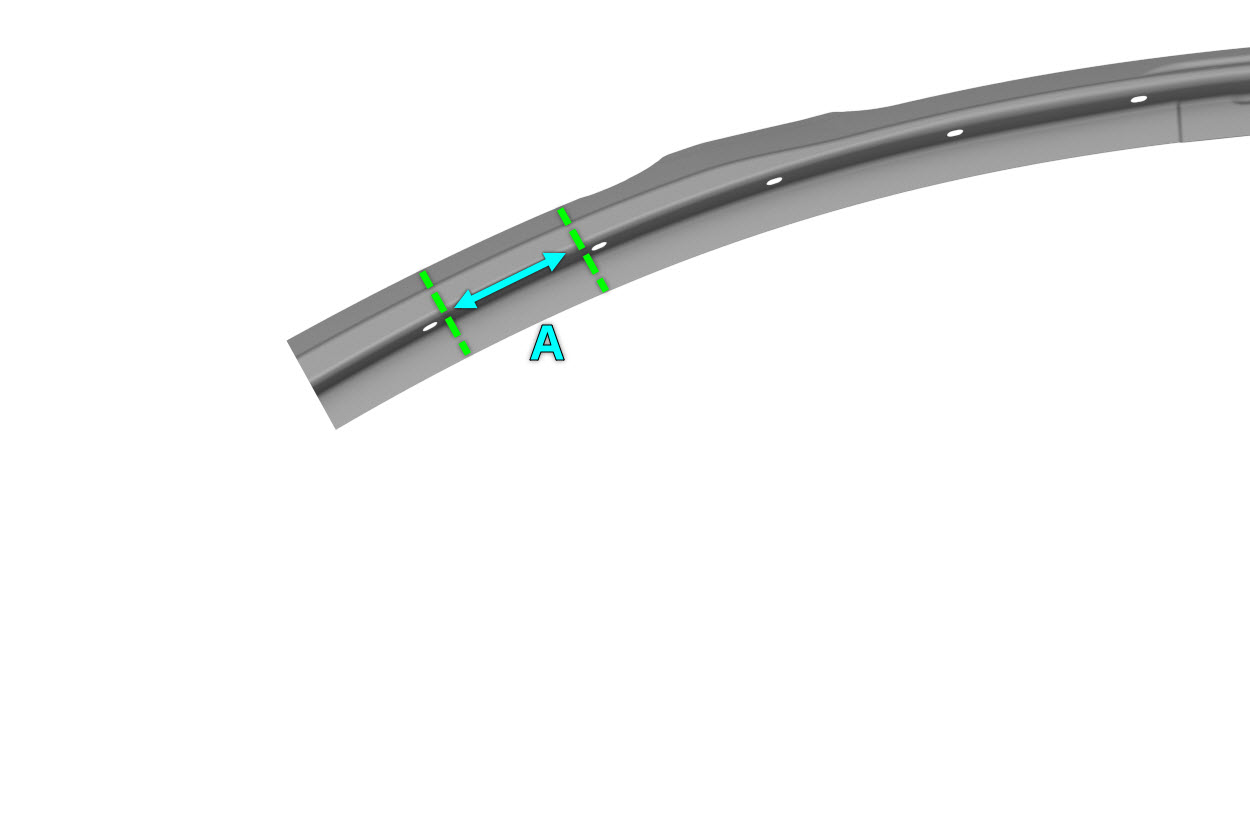

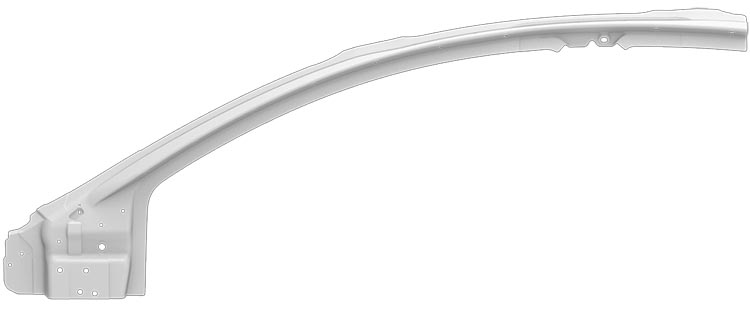

  5. 按图所示切割新组件，以便制作衬垫板。
    切割线
    • A = 120 mm
  6. 准备安装衬垫板。

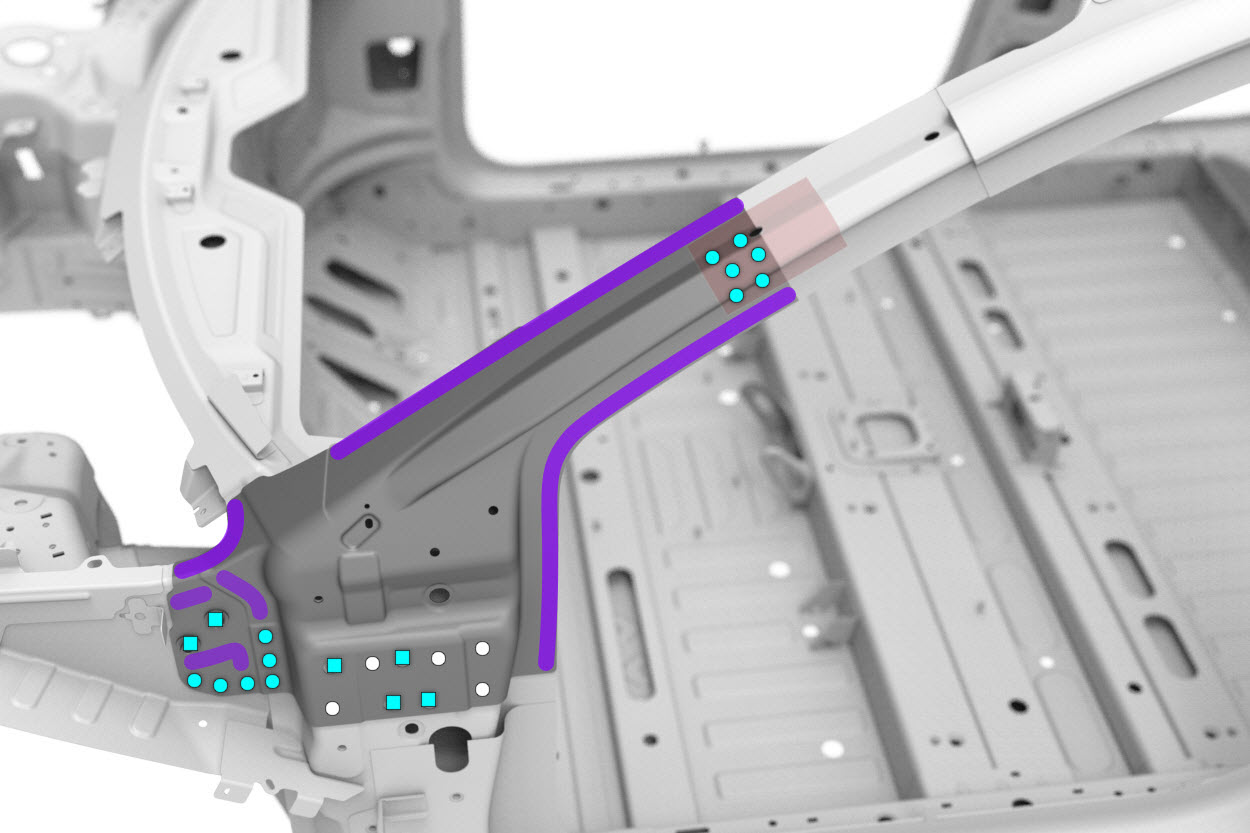

    高强度结构型铆钉，6.5 毫米

  7. 在车辆的接合面和衬垫板上涂抹结构型粘合剂。
  8. 安装衬垫板。

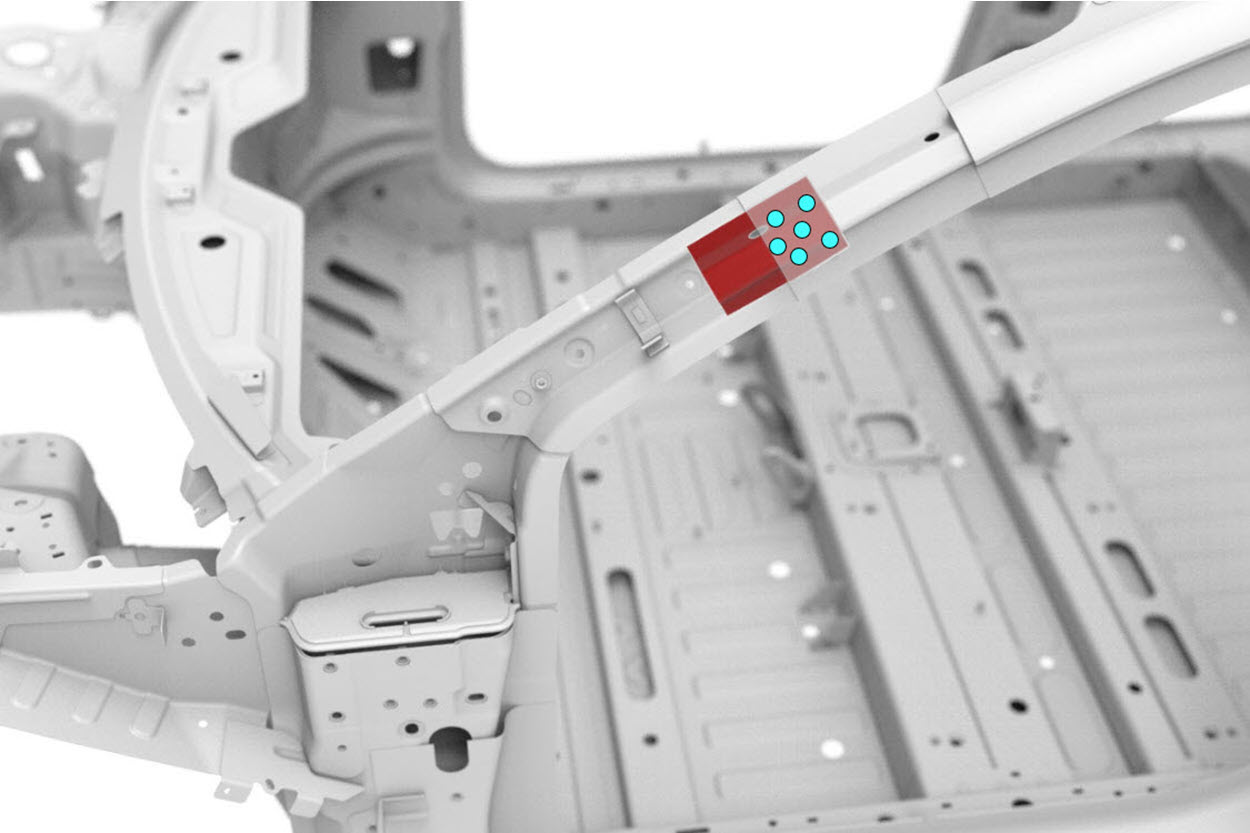

  9. 准备安装。

    安装点焊焊缝区域

    高强度结构型铆钉，6.5 毫米

    结构型沉头铆钉，6.5 毫米

    螺栓
    Informational PurposesAn informational icon, calling your attention
    注
    重新使用从铰链柱和前行李箱盖铰链区域拆下的螺栓固定新组件，直到结构型粘合剂完全固化。
  10. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  11. 在泡沫挡板边缘涂上一条聚氨酯密封剂。
  12. 安装新部件。
  13. 执行电阻点焊。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  14. 安装新前排座位外侧。
  15. 安装为露出所要更换的组件而拆下的车身侧外件总成部分。
  16. 执行任何必要的维修后操作。
