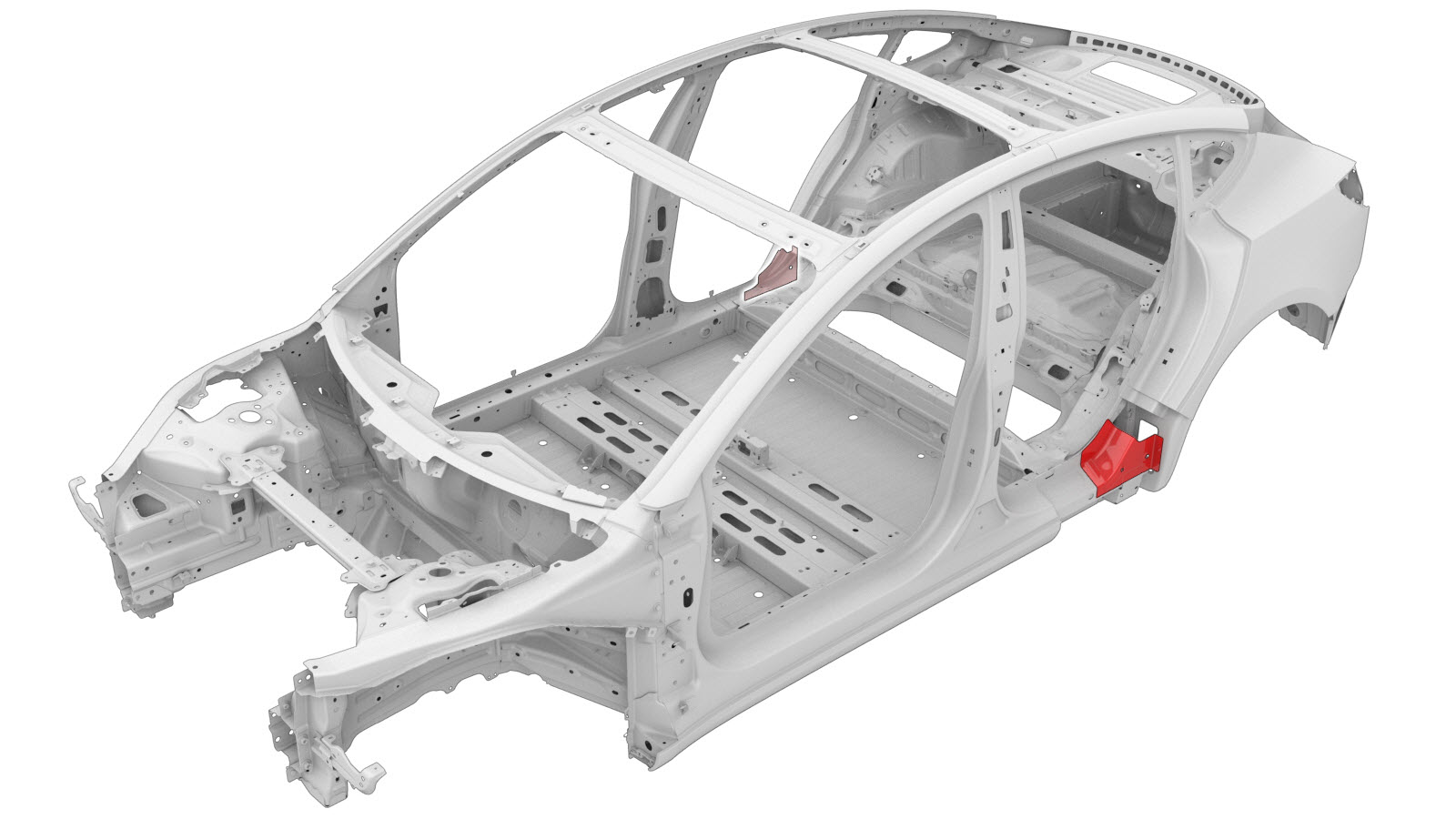

门槛外件(后部)

零件清单

数量 描述 图片/备注

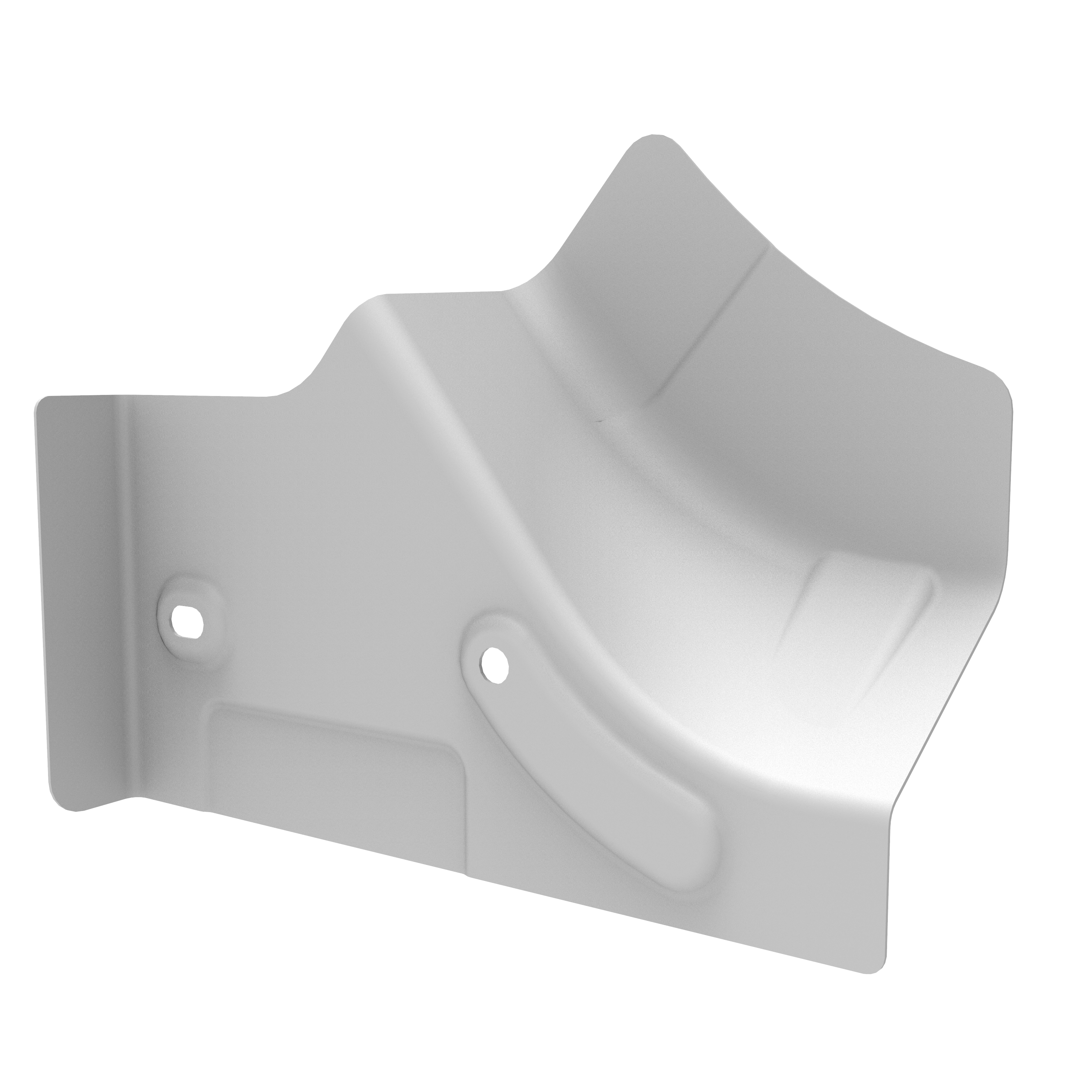

1 M3 PNL - SILL OUTER REAR(后门槛外件)
11 结构型灯笼铆钉,6.5 毫米
1 高强度结构型铆钉,6.5 毫米

如需订购零件,请参阅零件目录,输入需维修车辆 VIN,查找车辆正确零件(以及零件号)。或者,也可以在零件目录中搜索,查找车辆专用零件。

维修程序

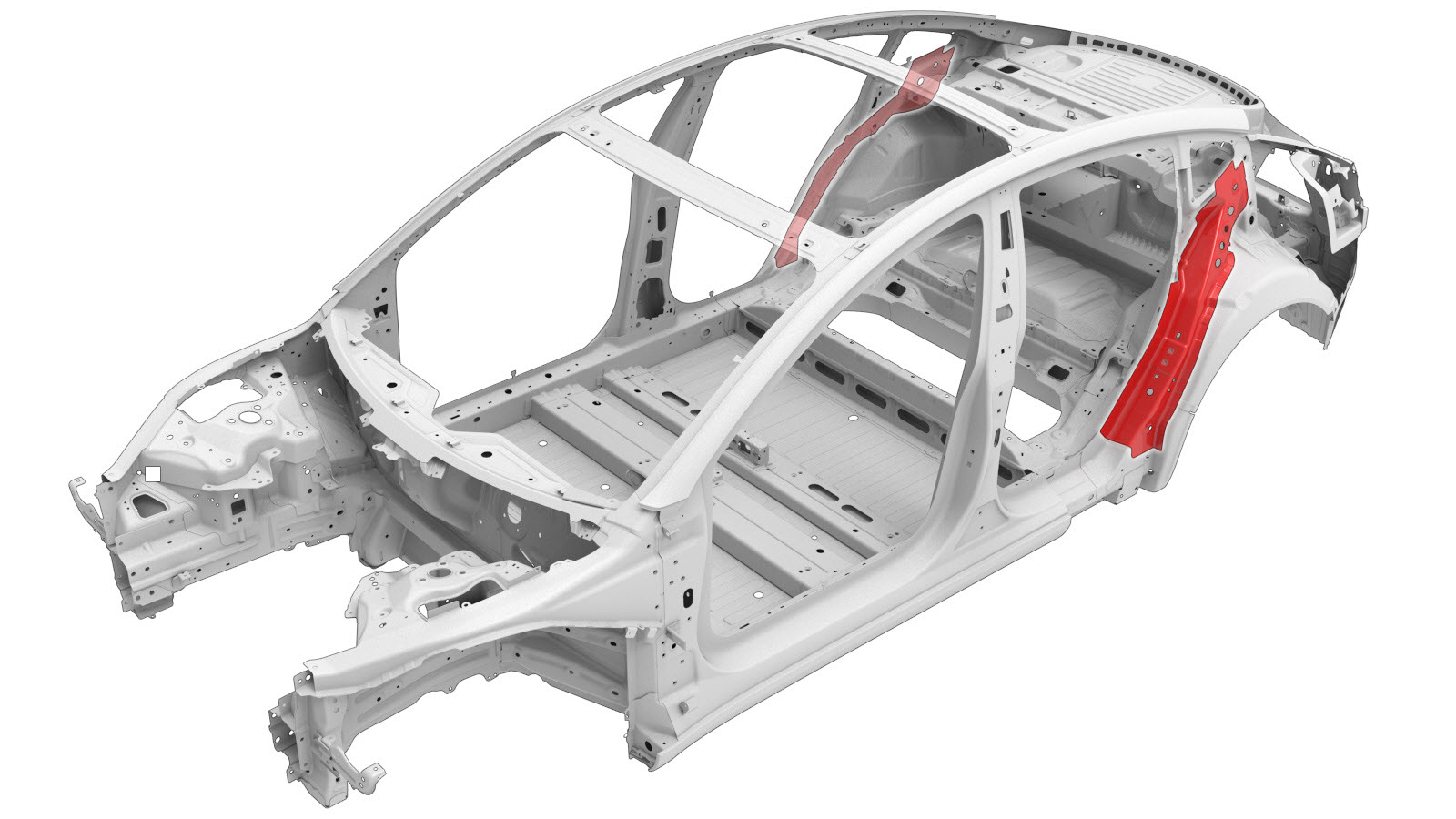

  1. 拆下C 柱加固件下部。
  2. 拆卸原装部件

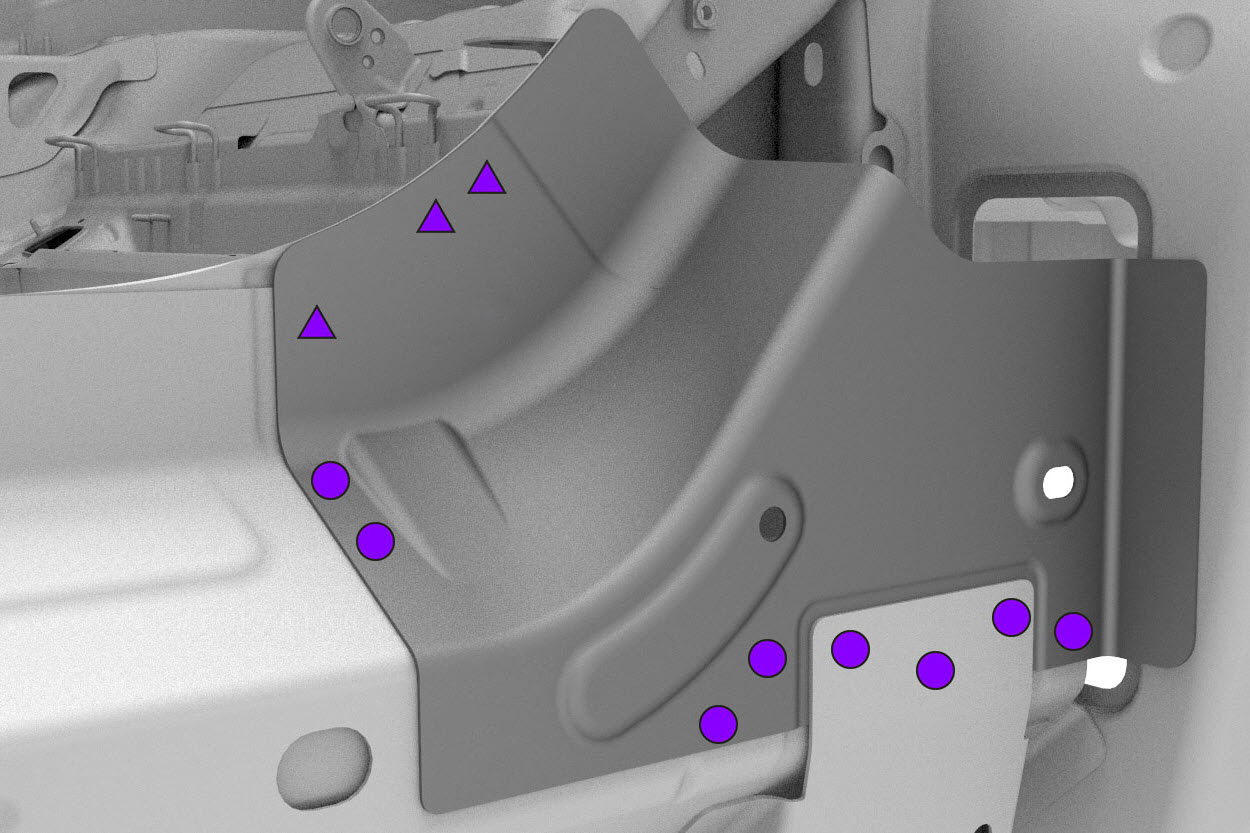

    原厂点焊焊缝

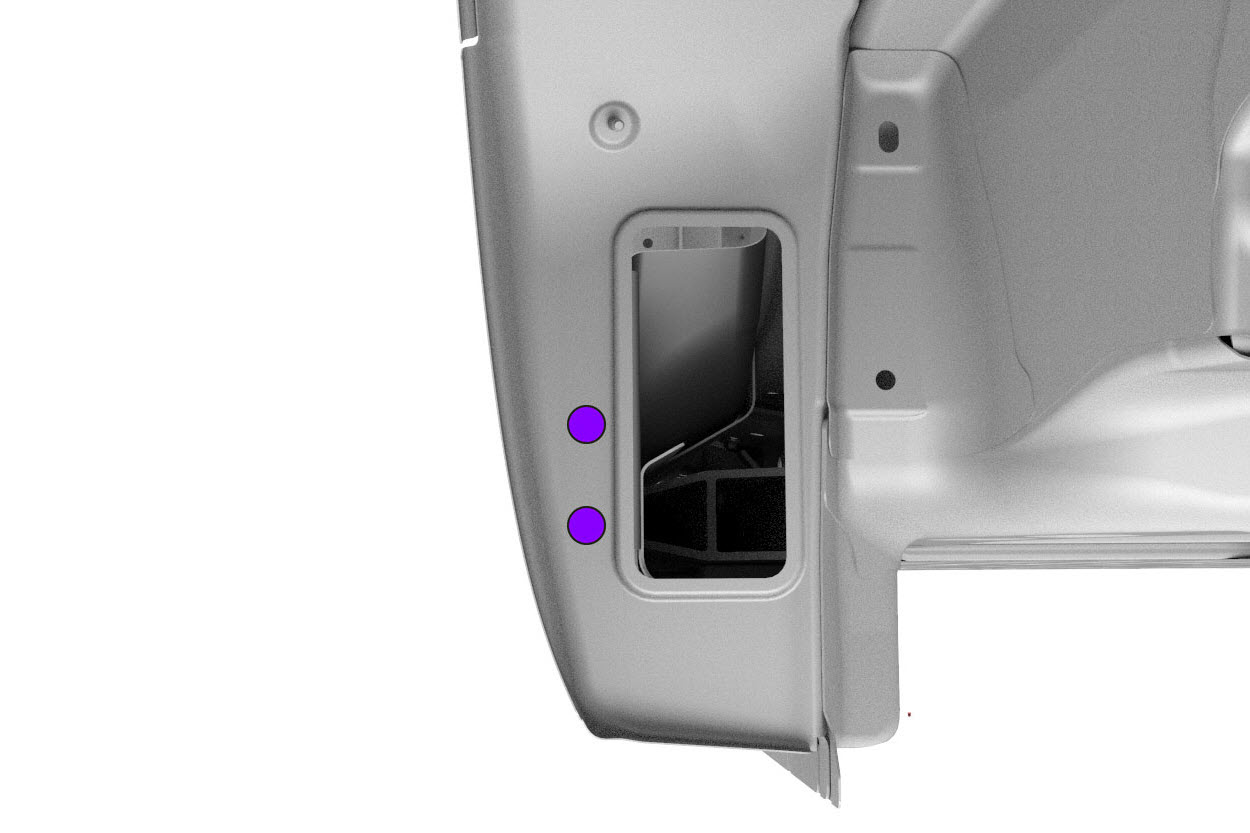

    钻透原厂点焊焊缝
    Informational PurposesAn informational icon, calling your attention
    钻除点焊焊缝时,请确保使用的钻头能钻出一个大小合适的孔,以便用紧固件代替点焊。
  3. 准备安装

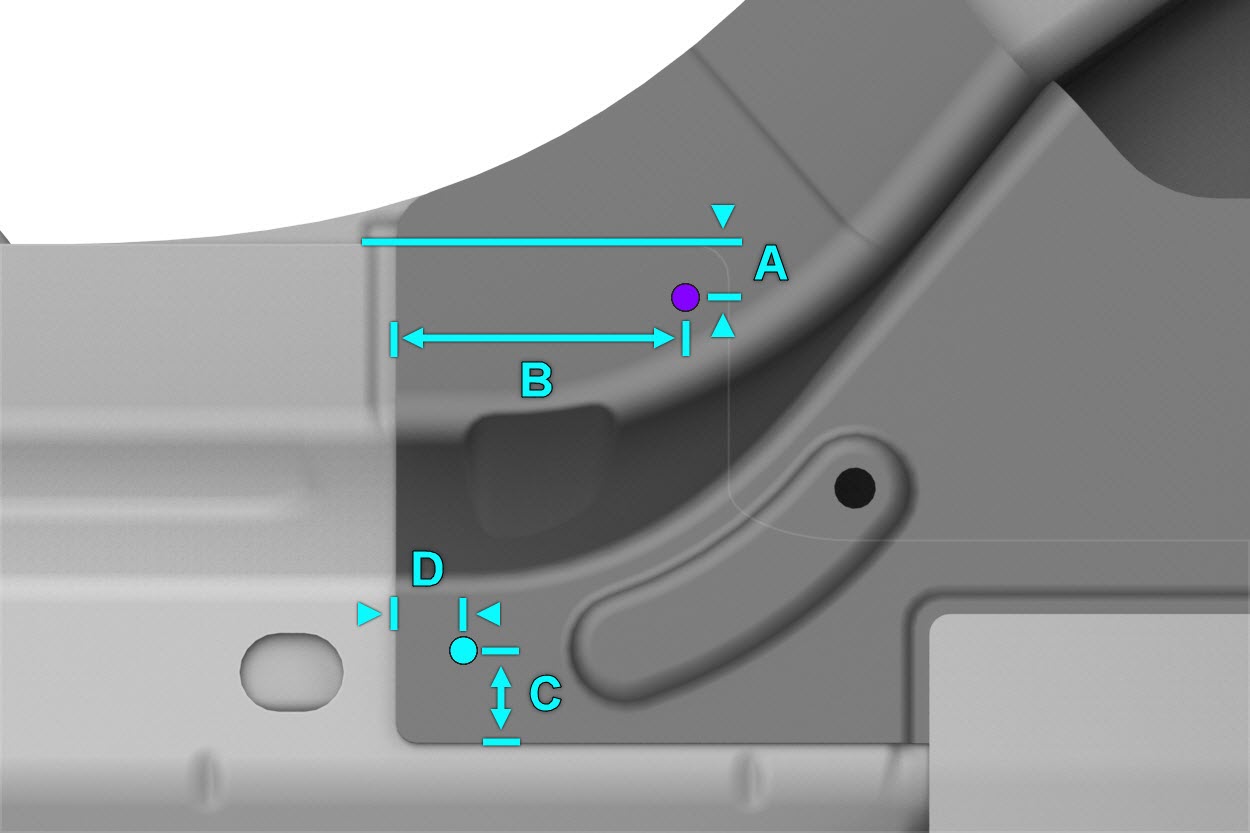

    安装点焊焊缝

    结构型灯笼铆钉,6.5 毫米

    高强度结构型铆钉,6.5 毫米
    • A = 13 mm
    • B = 67 mm
    • C = 19 mm
    • D = 9 mm
  4. 在车辆的接合面和新组件上涂抹结构型粘合剂
  5. 安装新部件

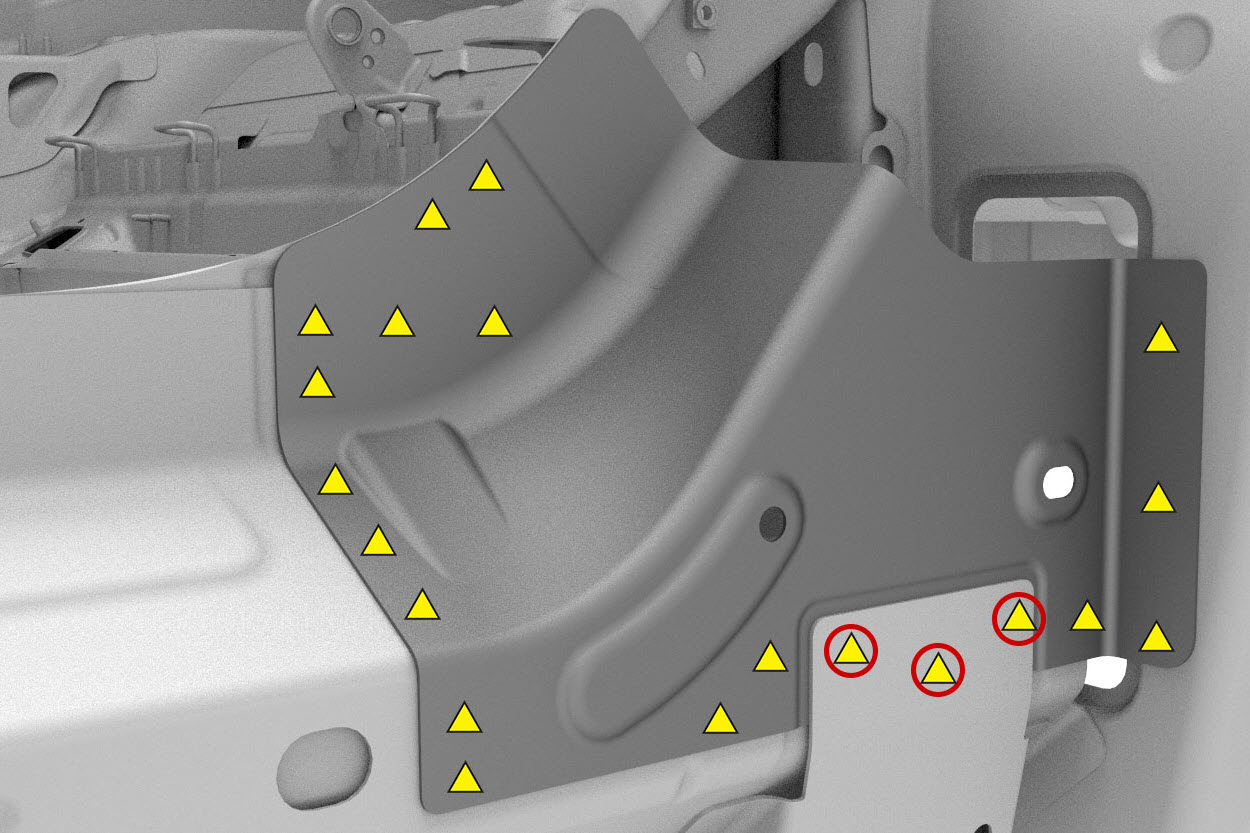

  6. 执行电阻点焊
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项,可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆(请参阅车辆专用维修手册,了解有关车辆电气绝缘程序的更多信息)。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  7. 安装C 柱加固件下部。
  8. 执行任何必要的维修后操作
