后扭矩盒内部

维修程序

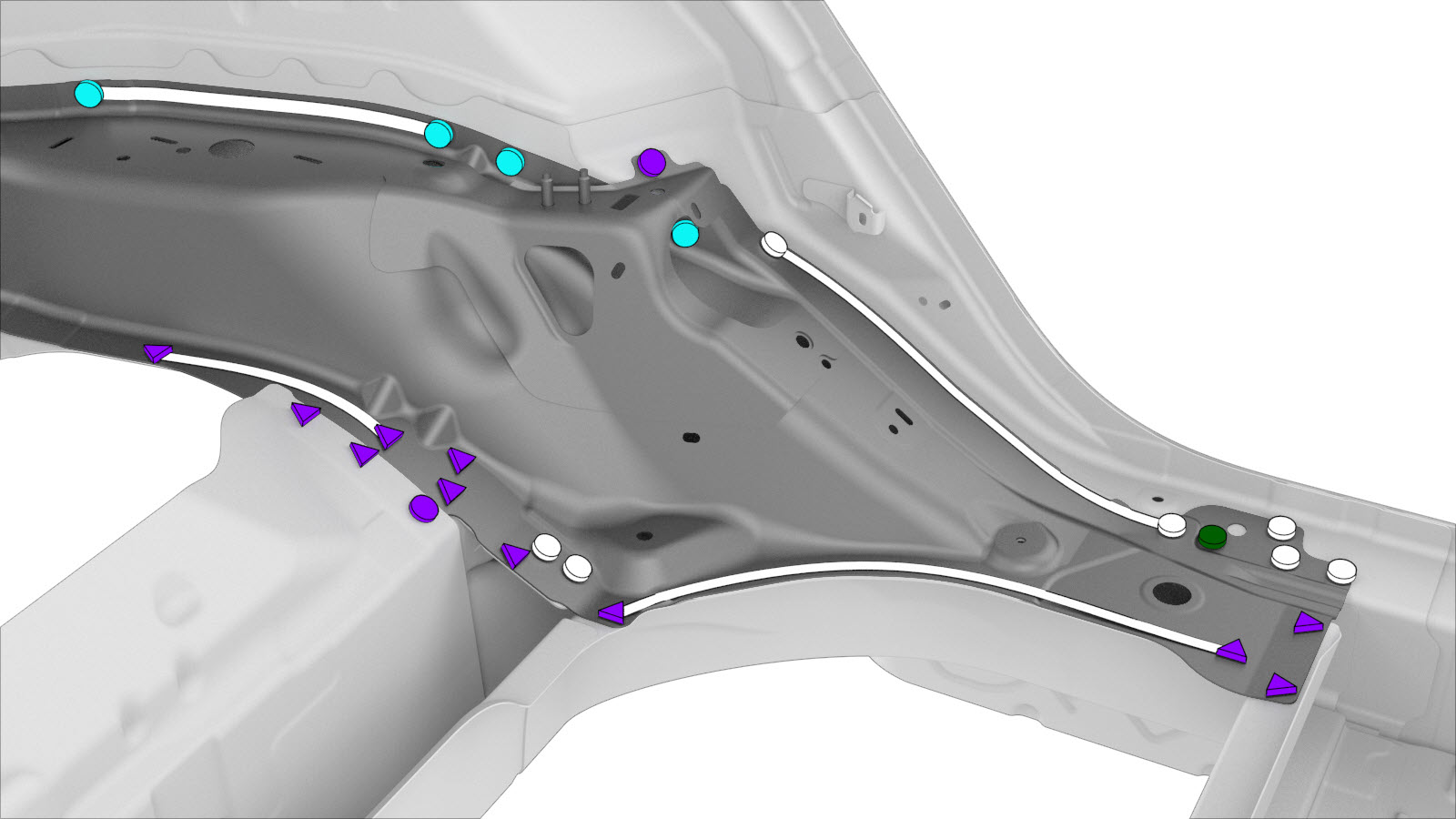

  1. 拆卸后副框架上部横梁。
  2. 拆卸第三排座椅横梁（上部）。
  3. 拆卸踵板横梁。
  4. 拆卸原装部件。

    或 原厂点焊焊缝

    或 钻透原厂点焊焊缝
    Informational PurposesAn informational icon, calling your attention
    注
    钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊。

    或 原厂 SPR

    或 六角头螺栓

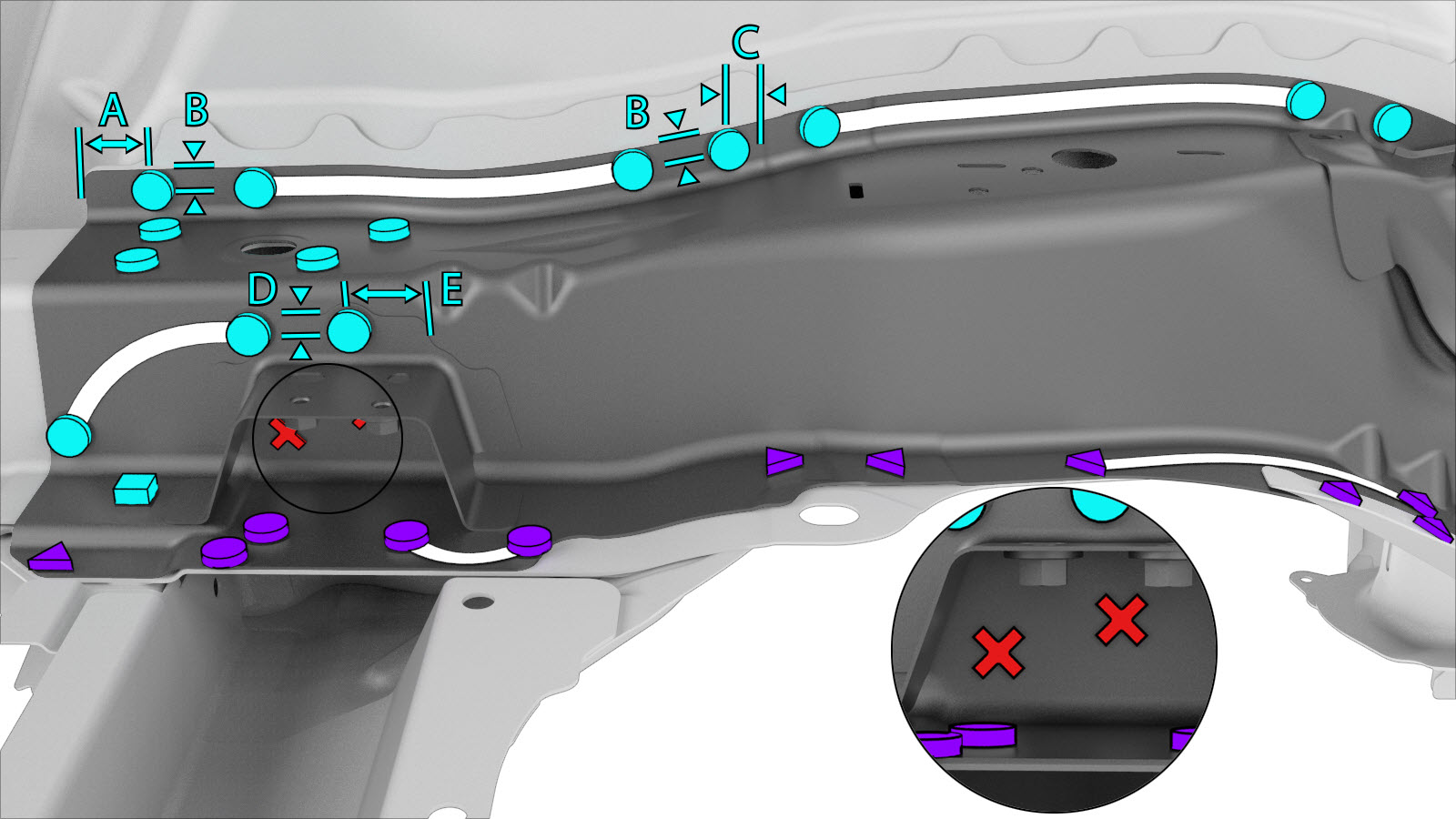

  5. 准备安装。
    或 高强度结构型铆钉，6.5 毫米
    • A = 33 毫米。
    • B = 9 毫米。
    • C = 15 毫米。
    • D = 6 毫米。
    • E = 33 毫米。

    或 结构型灯笼铆钉，6.5 毫米

    或 结构型沉头铆钉，6.5 毫米

    或 沉头铆钉，4.8 毫米短款

    或 六角头螺栓

    或 安装点焊焊缝

  6. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  7. 安装新部件。
    将这些螺栓拧紧至 24 Nm。
  8. 执行电阻点焊。

    或 安装点焊焊缝

    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  9. 安装踵板横梁。
  10. 安装第三排座椅横梁（上部）。
  11. 安装后副框架上部横梁。
  12. 执行任何必要的维修后操作。
