后弹簧和副框架支座

校正代码： 10101814902 10101814802 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。

零件清单

数量 描述 图片/备注

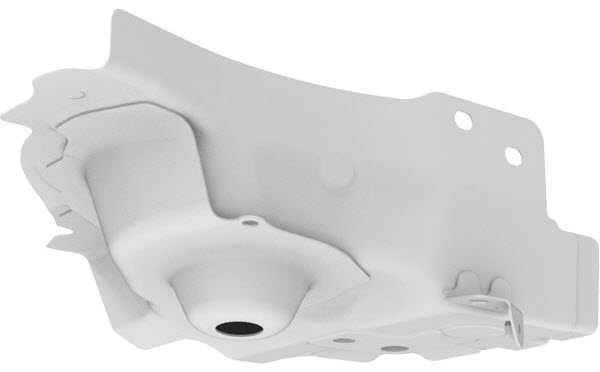

1 M3 Asy-Rr Spring & SubFr Mt（后弹簧和副框架支座）
51 高强度结构型铆钉，6.5 毫米

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 饰板 - 底板 - 后备箱（拆卸和更换）。
  2. 饰板 - 门槛板 - 后备箱（拆卸和更换）。
  3. 座椅靠背 - 第二排 - LH（拆卸和更换）。
  4. 座椅靠背 - 第二排 - RH（拆卸和更换）。
  5. 地毯 - 后备箱 （一片式）（拆卸和更换）。
  6. 饰板 - 后备箱（拆卸和更换）。
  7. 尾灯 - LH（拆卸和安装）。
  8. 驻车制动 - 钳 - 后 - LH（释放）。
  9. 扩散器 - 后饰板（拆卸和更换）。
  10. 平衡杆 - 后（拆卸和更换）。
  11. 滑板 - 高压电池 - 后部（拆卸和更换）。
  12. 副车架总成 - 后（拆卸和安装）。
  13. 冷却系统（检查和加注）。
  14. 拆卸行李箱底板总成（完整）。

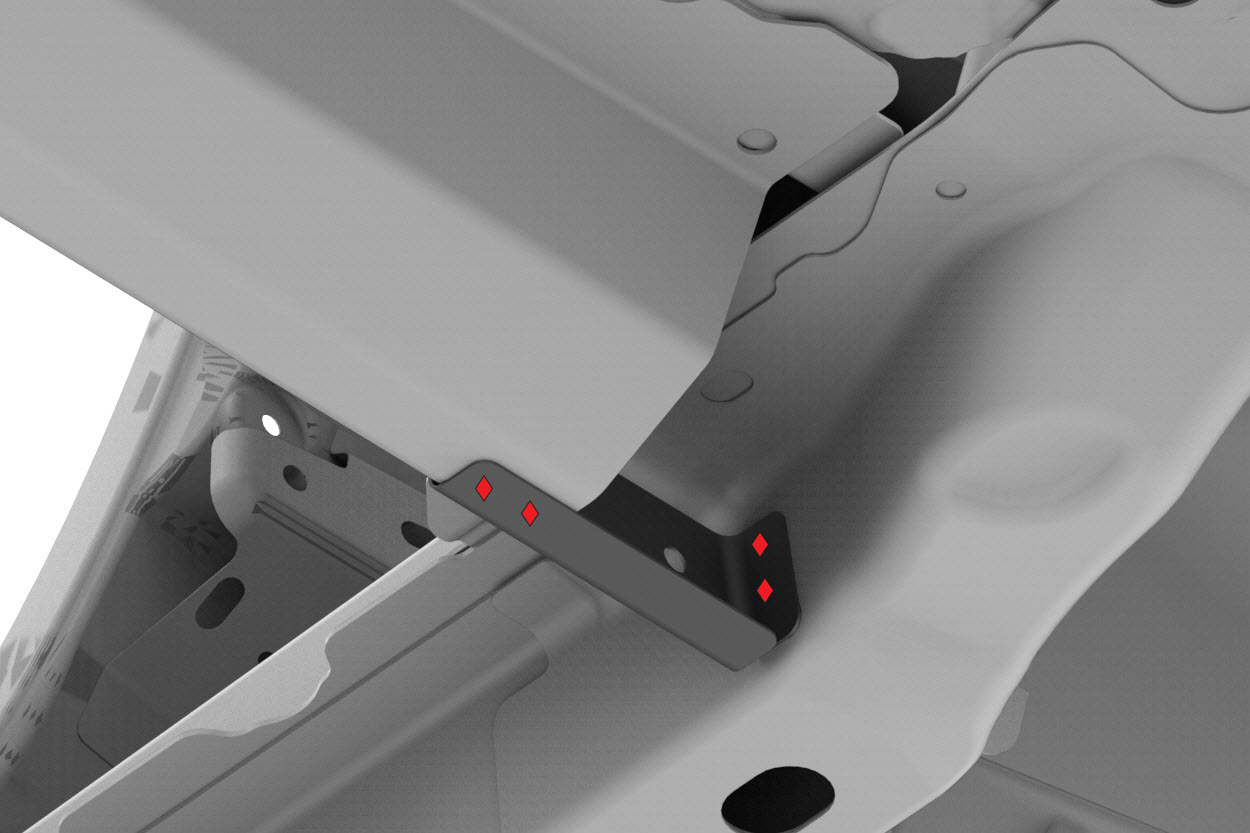

  15. 拆卸后轮罩后加固件。

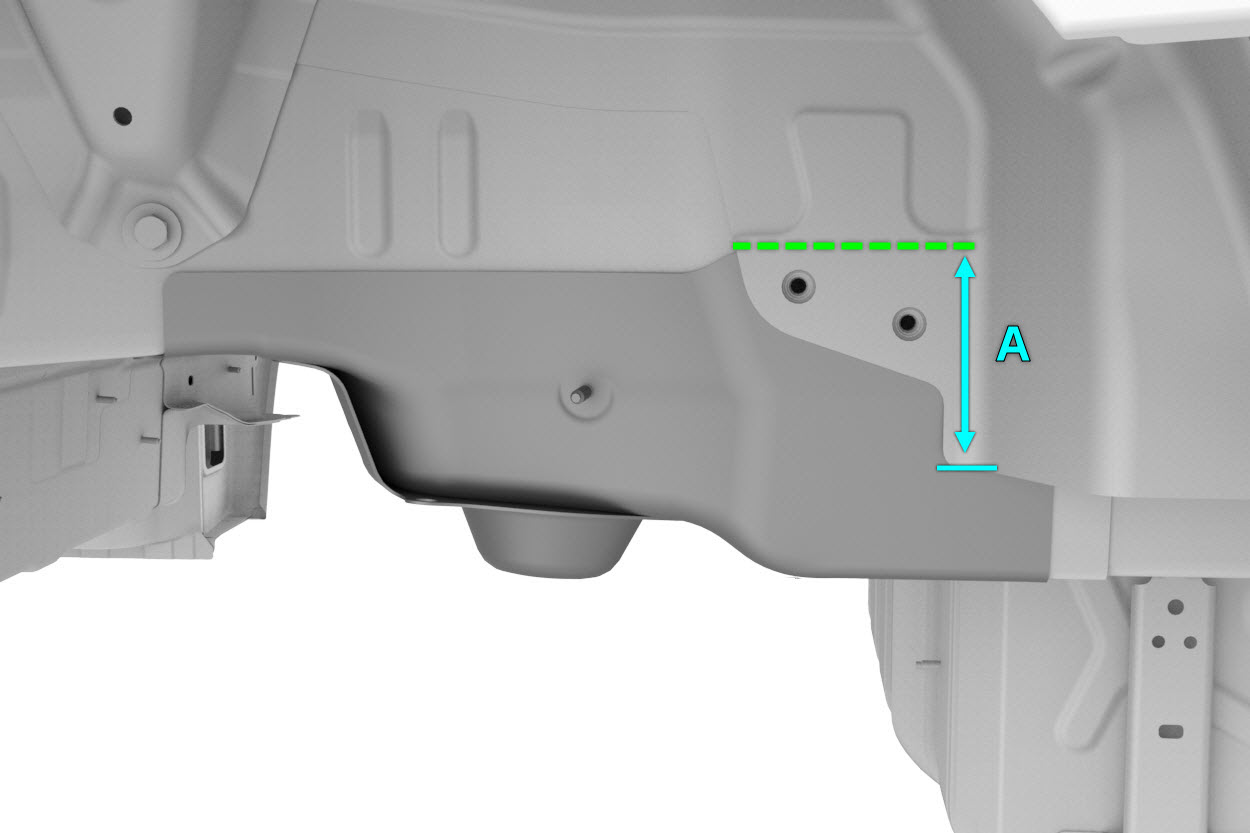

  16. 按所示切割轮罩内件，然后向后弯折切割区块，以便露出下方的点焊焊缝。
    切割线
    • A = 95 mm

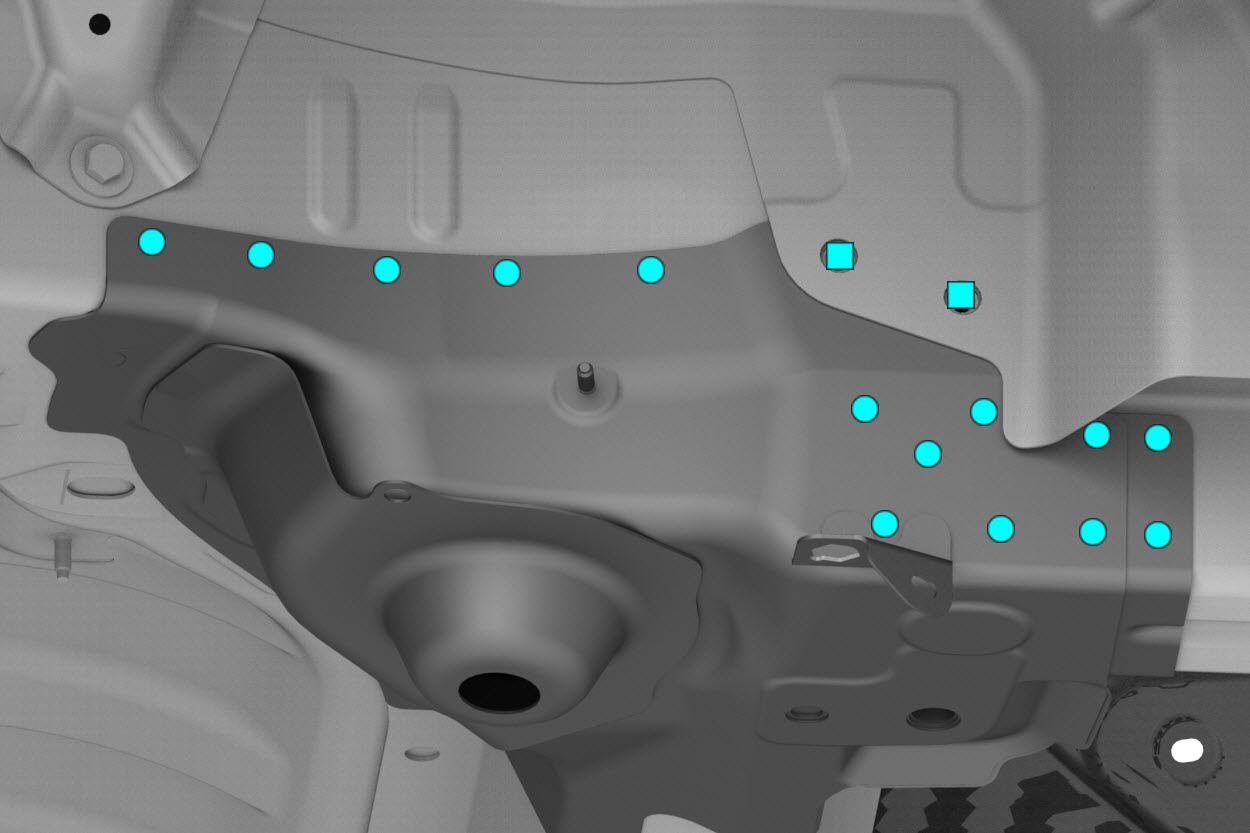

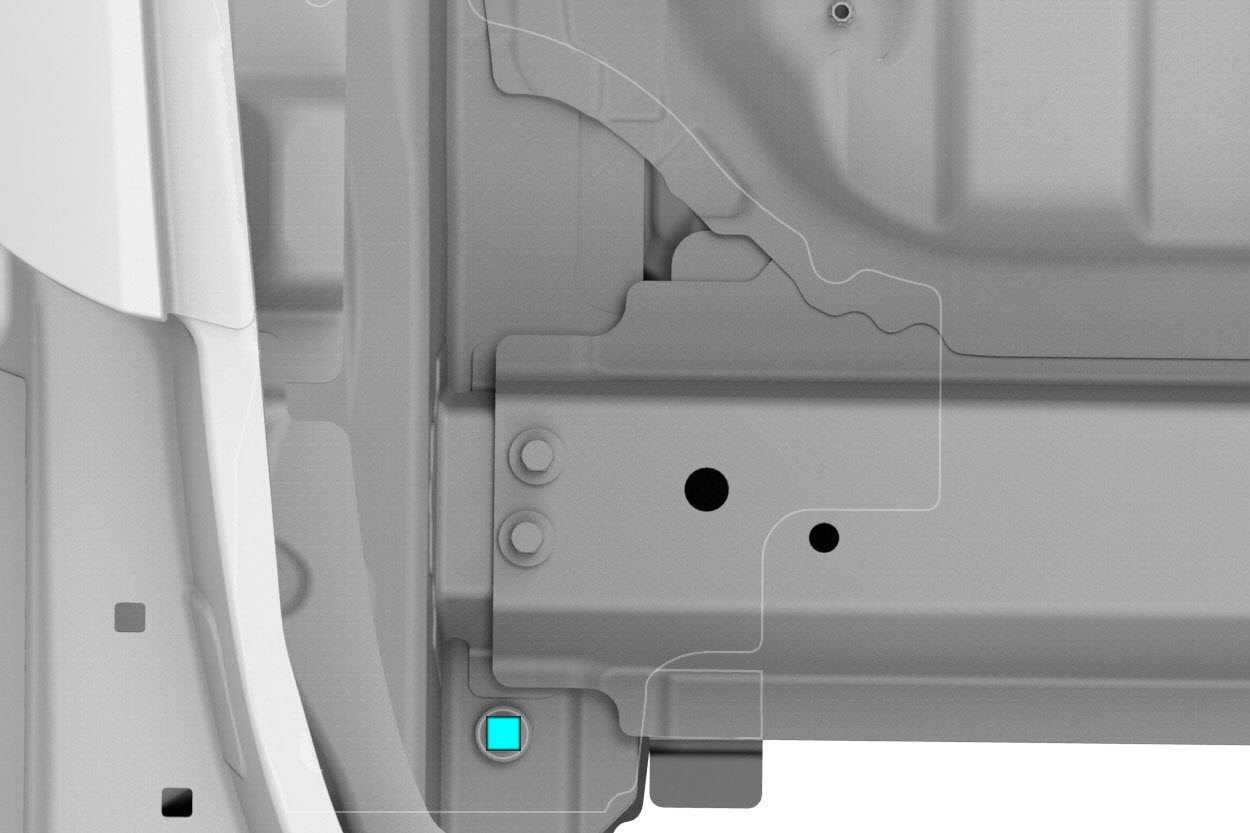

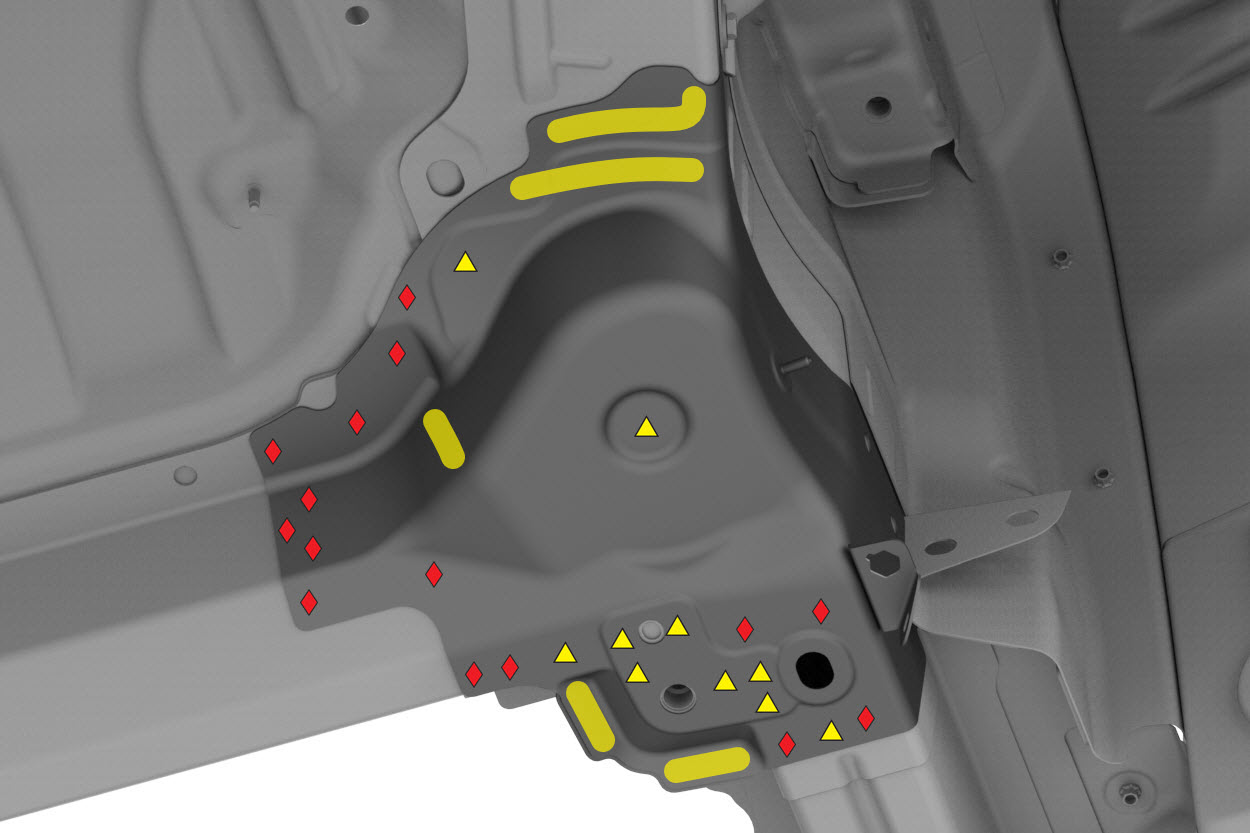

  17. 拆卸原装部件。

    螺栓

    原厂SPR

    原厂点焊焊缝

    原厂点焊焊缝区域

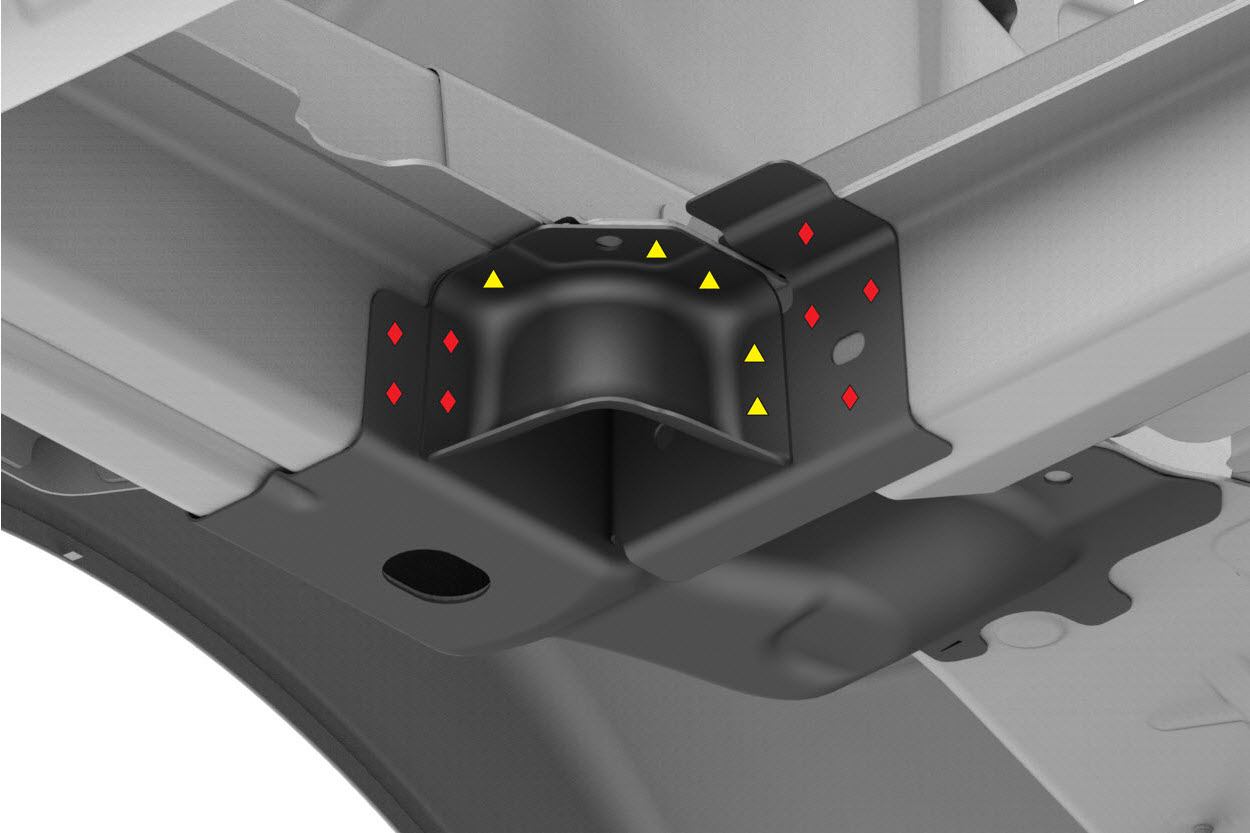

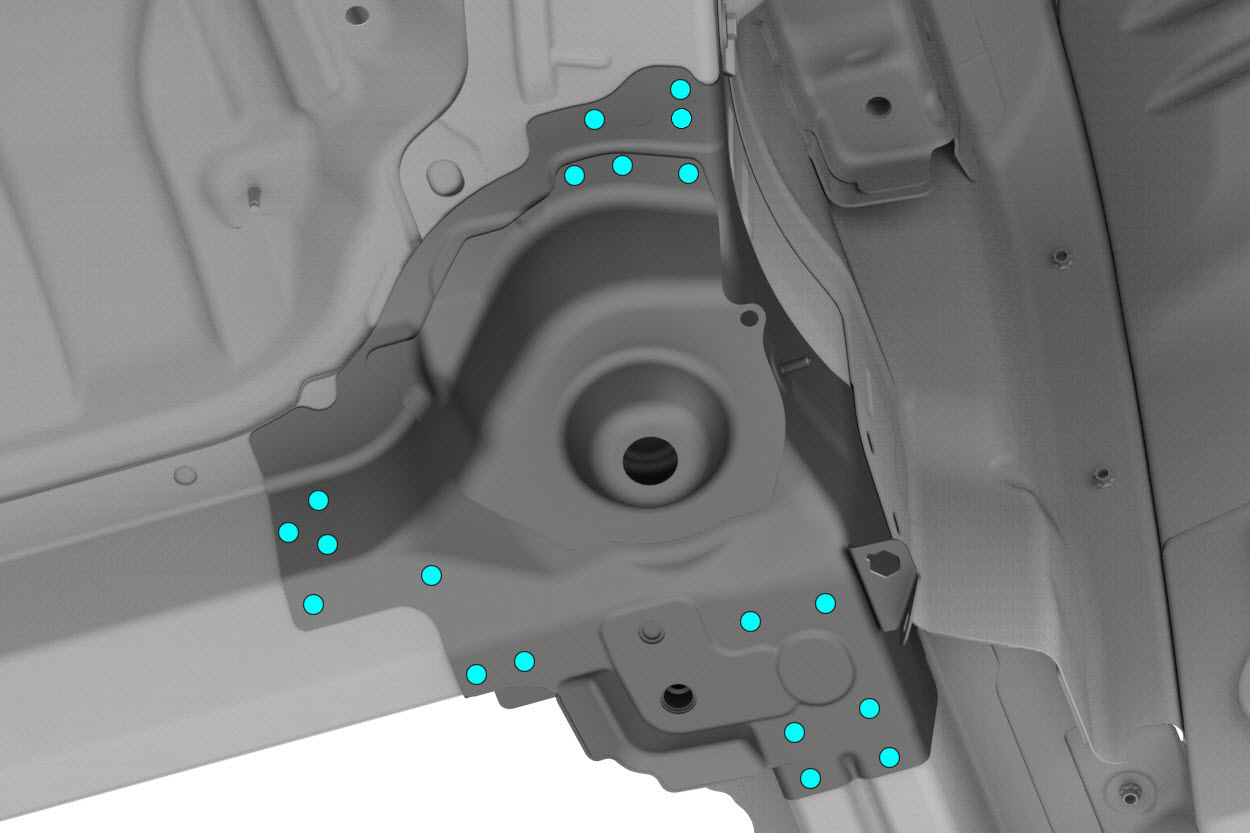

  18. 准备安装。

    螺栓

    高强度结构型铆钉，6.5 毫米

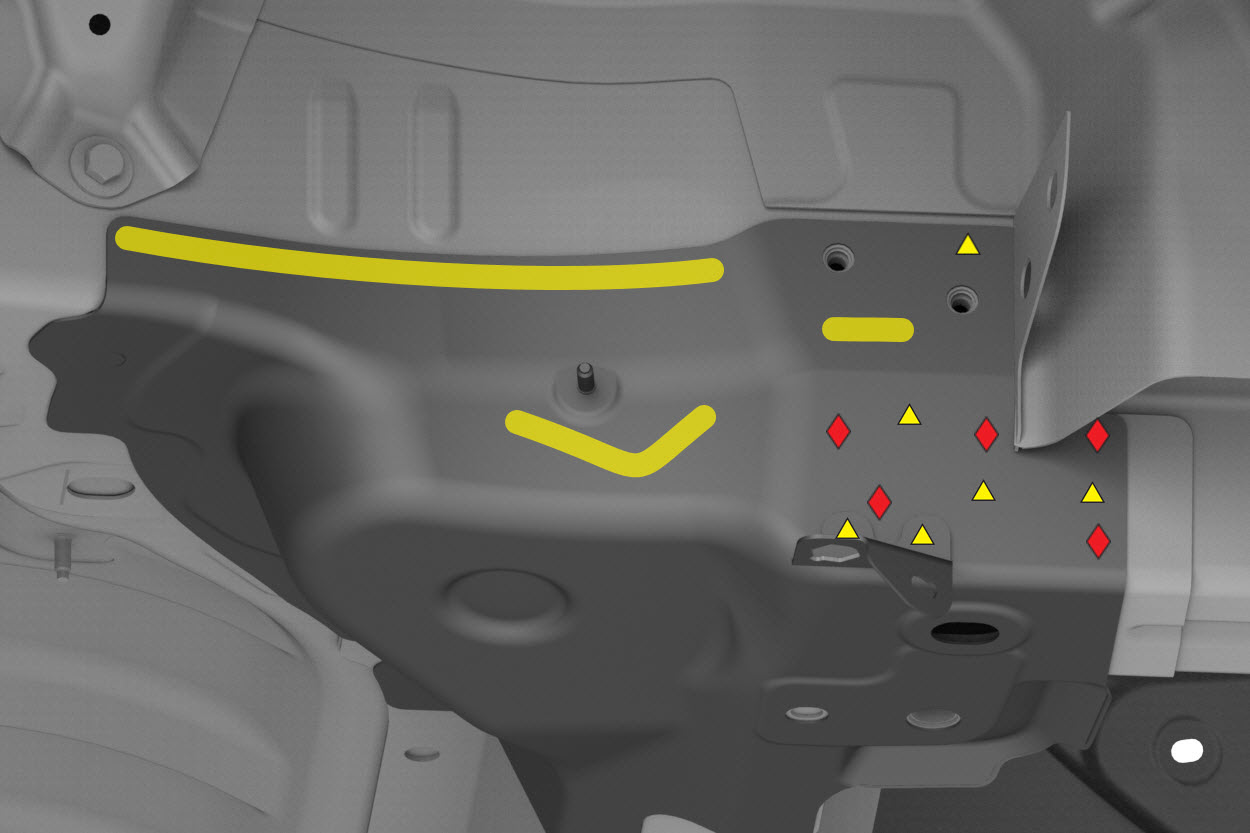

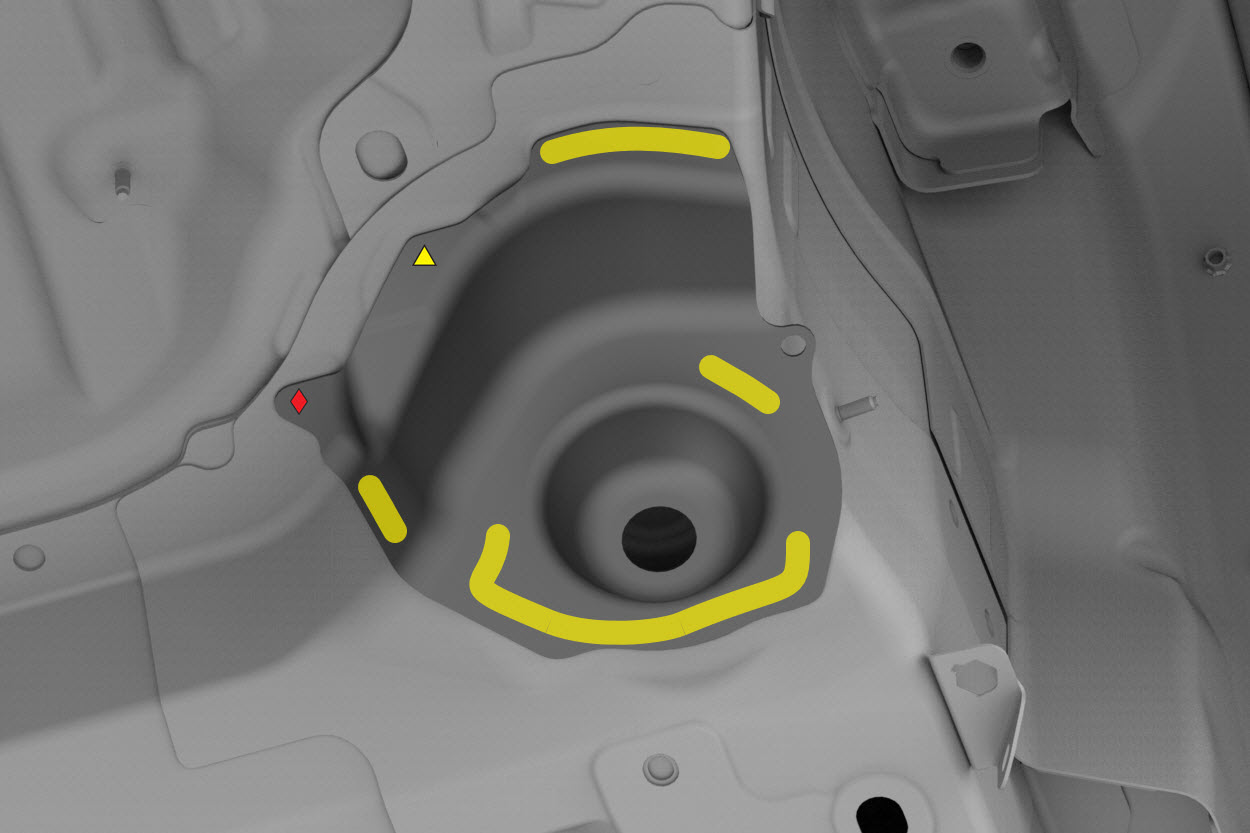

  19. 在车辆接合面以及新部件上涂抹结构型粘合剂。
    Informational PurposesAn informational icon, calling your attention
    注
    在轮罩内件切割区块的接合面上涂抹粘合剂。
  20. 安装新部件。
    Informational PurposesAn informational icon, calling your attention
    注
    将轮罩内件切割区块折回原位，再安装区域内的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    将这些螺栓拧紧至 24 Nm。
  21. 安装后轮罩后加固件。
  22. 安装行李箱底板总成（完整）。
  23. 执行任何必要的维修后操作。
  24. 冷却系统（检查和加注）。
  25. 副车架总成 - 后（拆卸和安装）。
  26. 滑板 - 高压电池 - 后部（拆卸和更换）。
  27. 平衡杆 - 后（拆卸和更换）。
  28. 扩散器 - 后饰板（拆卸和更换）。
  29. 驻车制动 - 钳 - 后 - LH（释放）。
  30. 尾灯 - LH（拆卸和安装）。
  31. 饰板 - 后备箱（拆卸和更换）。
  32. 地毯 - 后备箱 （一片式）（拆卸和更换）。
  33. 座椅靠背 - 第二排 - RH（拆卸和更换）。
  34. 座椅靠背 - 第二排 - LH（拆卸和更换）。
  35. 饰板 - 门槛板 - 后备箱（拆卸和更换）。
  36. 饰板 - 底板 - 后备箱（拆卸和更换）。
