后车架纵梁加固板（下部）

零件清单

数量 描述 图片/备注
1 PANEL, REAR RAIL LOWER REINF（后车架纵梁加固板 – 下部）
2 高强度结构型铆钉，6.5 毫米
8 螺栓 , M6-1.0X12,FHCS,DIN6921,G10.9,ZF720 Tesla 零件号 1008770-00-A。
8 螺母 , HEX,FLG,M6-1.0X14[ST]-P-04 Tesla 零件号 1016227-00-A。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸后车架纵梁至下部围板加长板。
  2. 拆卸后车架纵梁（上部）。
  3. 拆卸后车架纵梁（下部）。

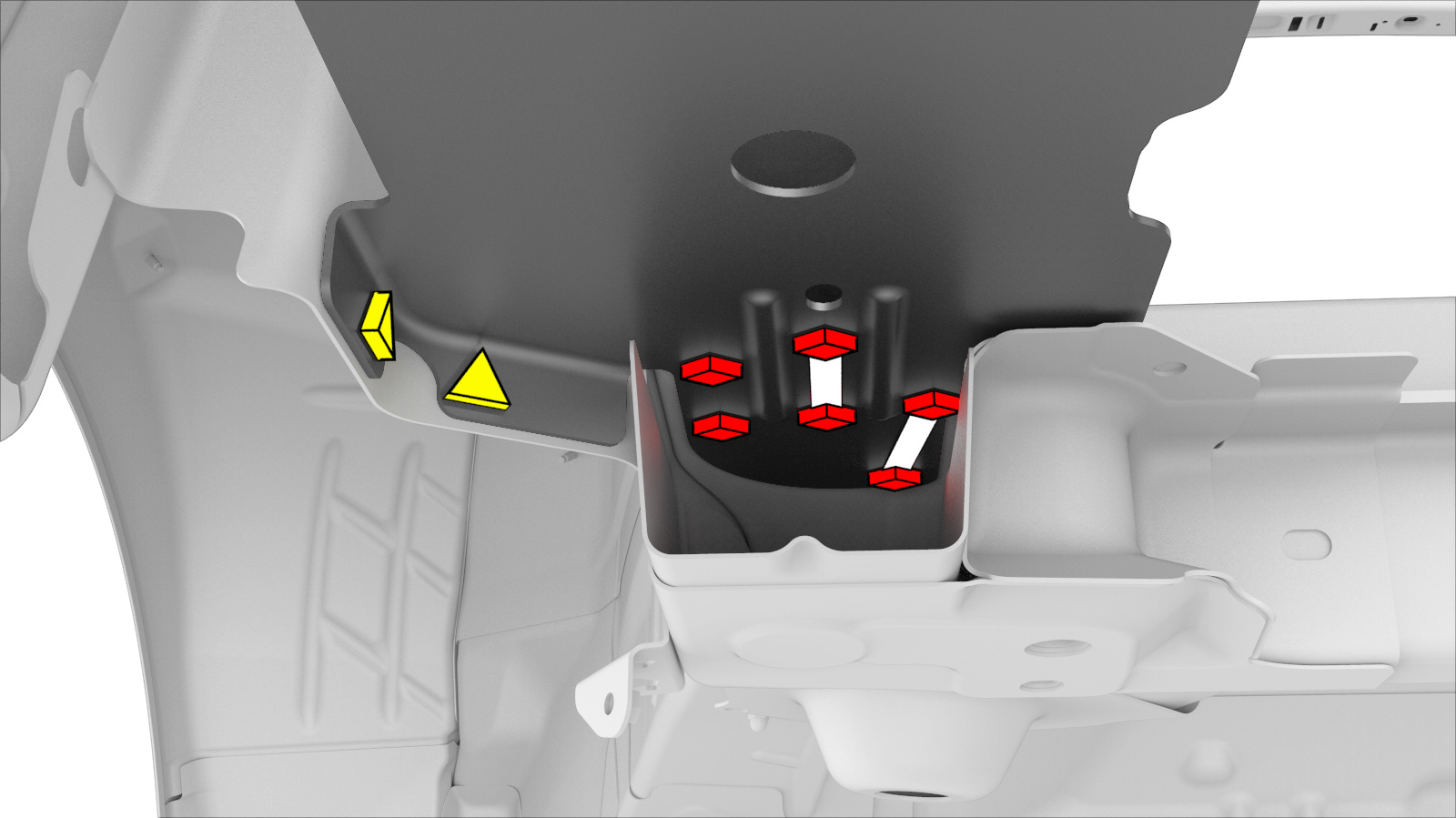

  4. 拆卸原装部件。

    或 原厂点焊焊缝

    或 原厂 SPR

    或 六角头螺栓

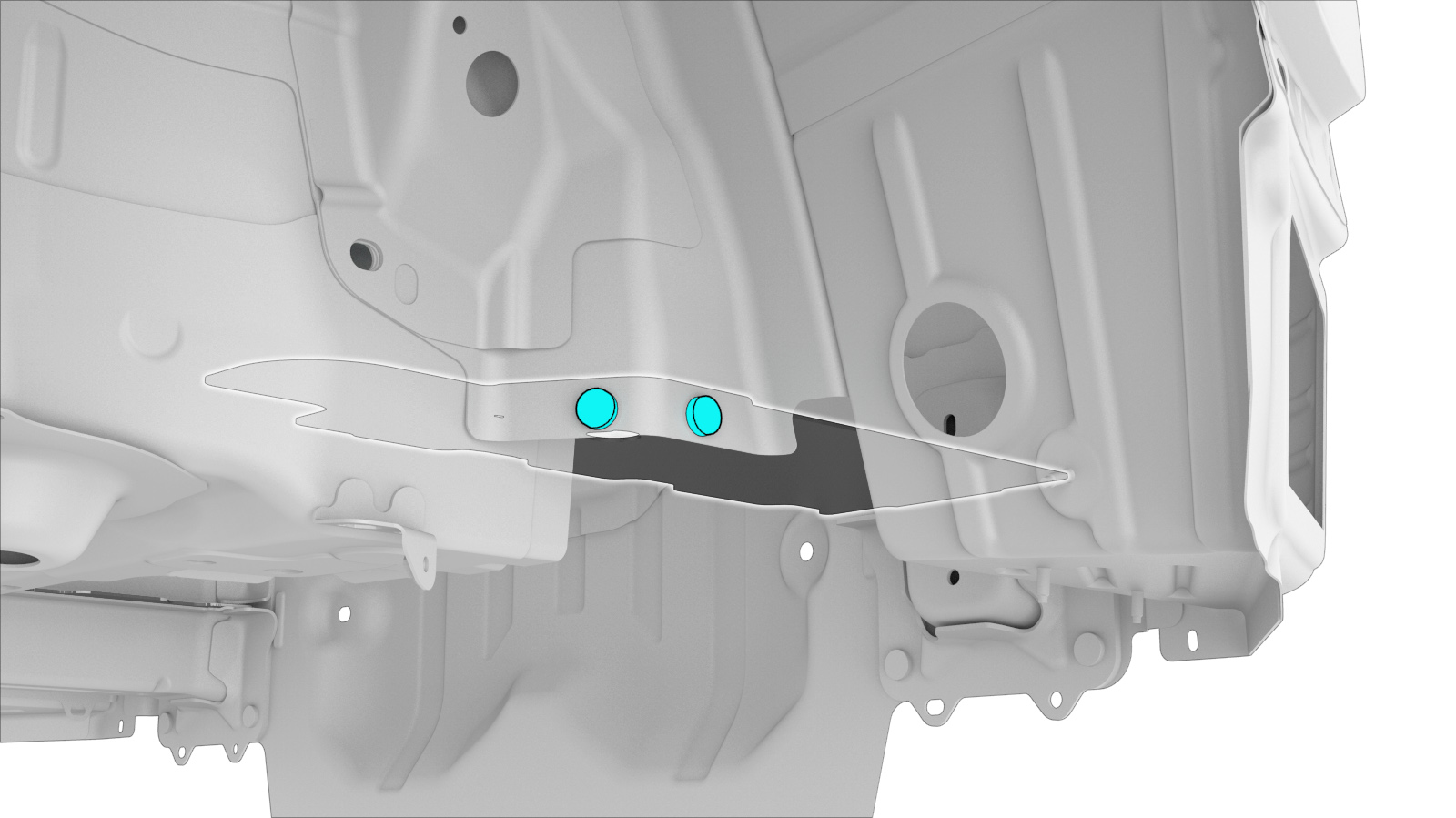

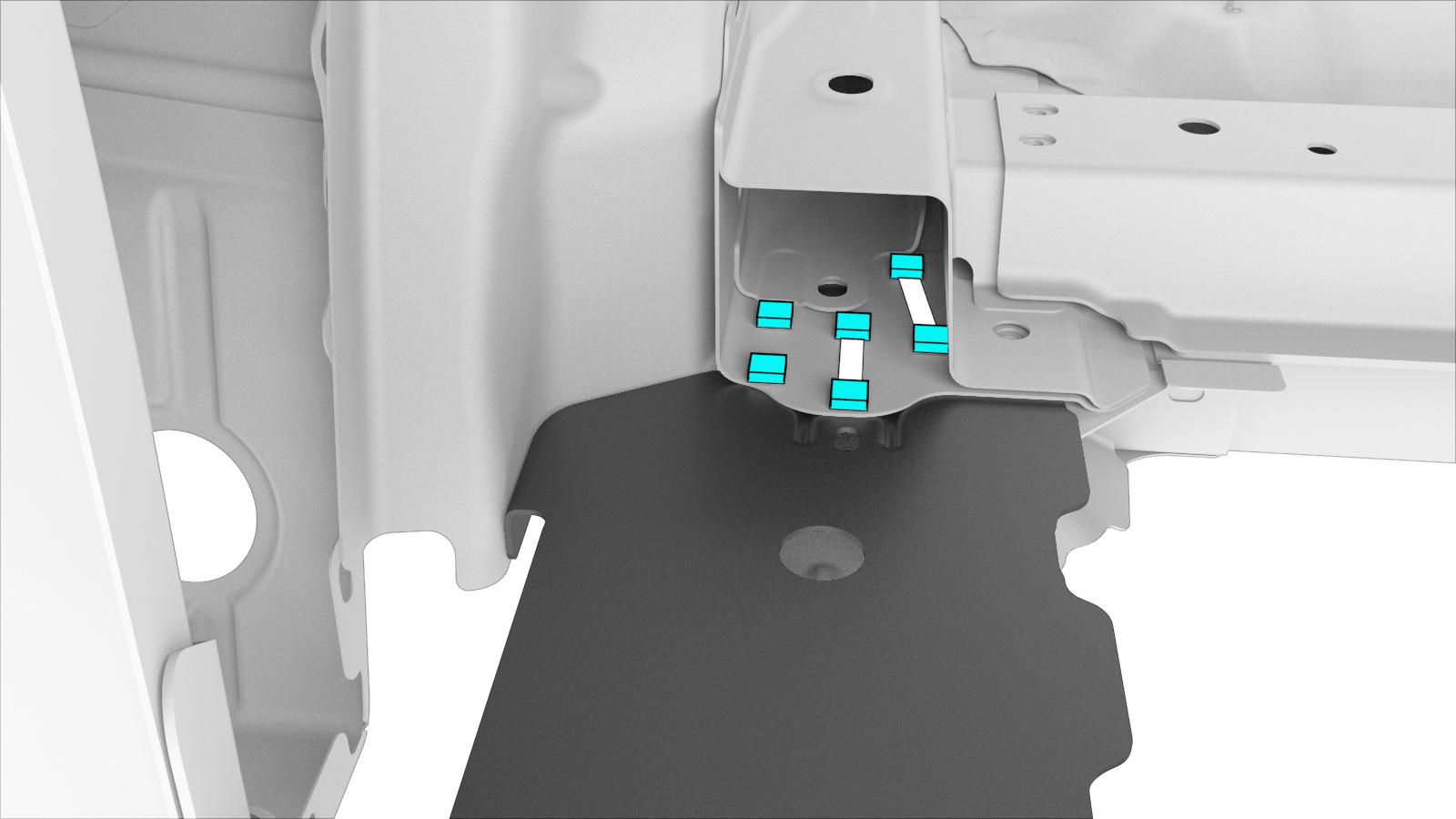

  5. 准备安装。
    或 高强度结构型铆钉，6.5 毫米

    或 六角头螺栓

    螺母

  6. 在车辆接合面以及新部件上涂抹结构型粘合剂。

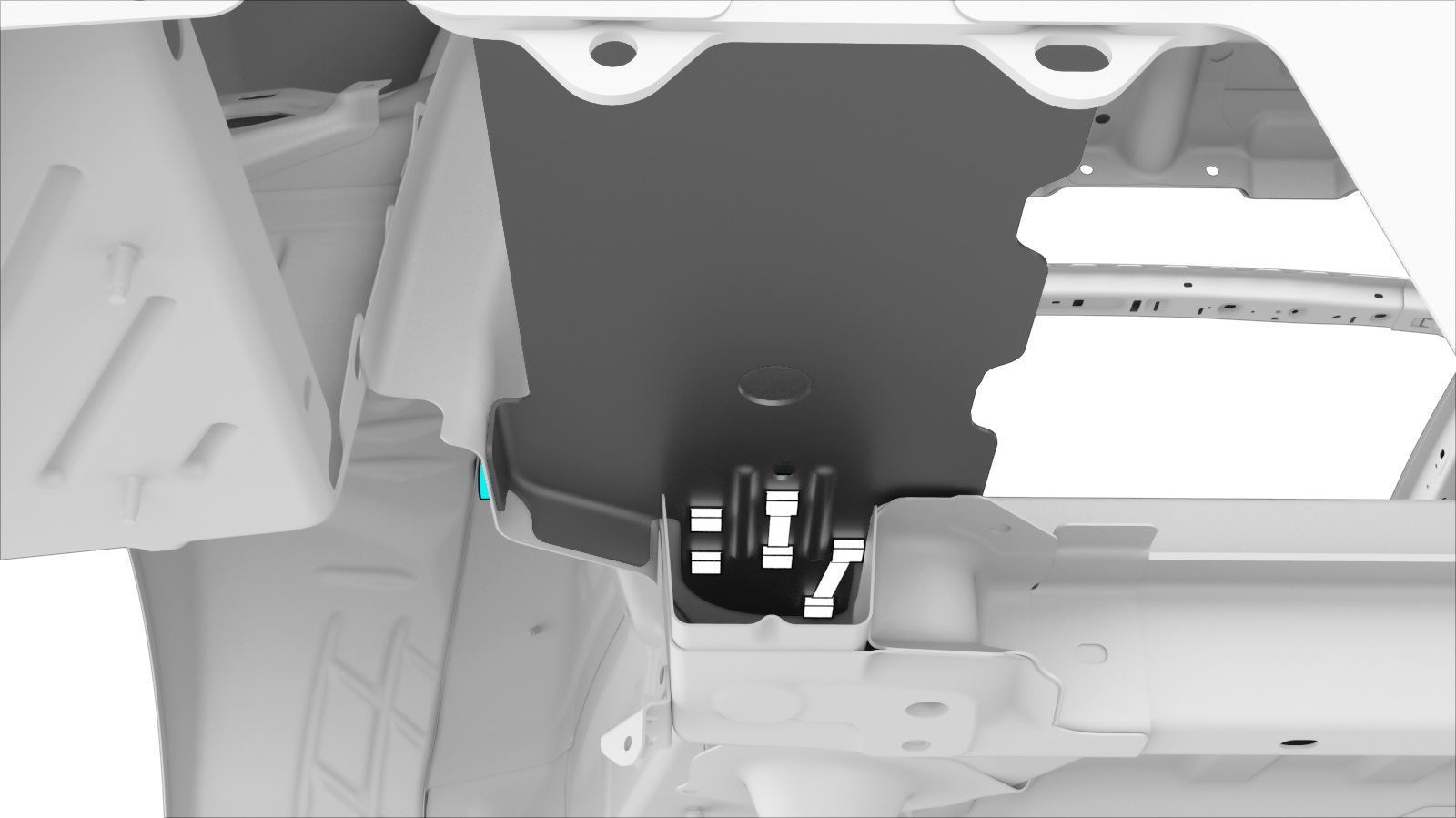

  7. 安装新部件。
    将这些螺母和螺栓拧紧至 13 Nm。
  8. 安装后车架纵梁（下部）。
  9. 安装后车架纵梁（上部）。
  10. 安装后车架纵梁至下部围板加长板。
  11. 执行任何必要的维修后操作。
