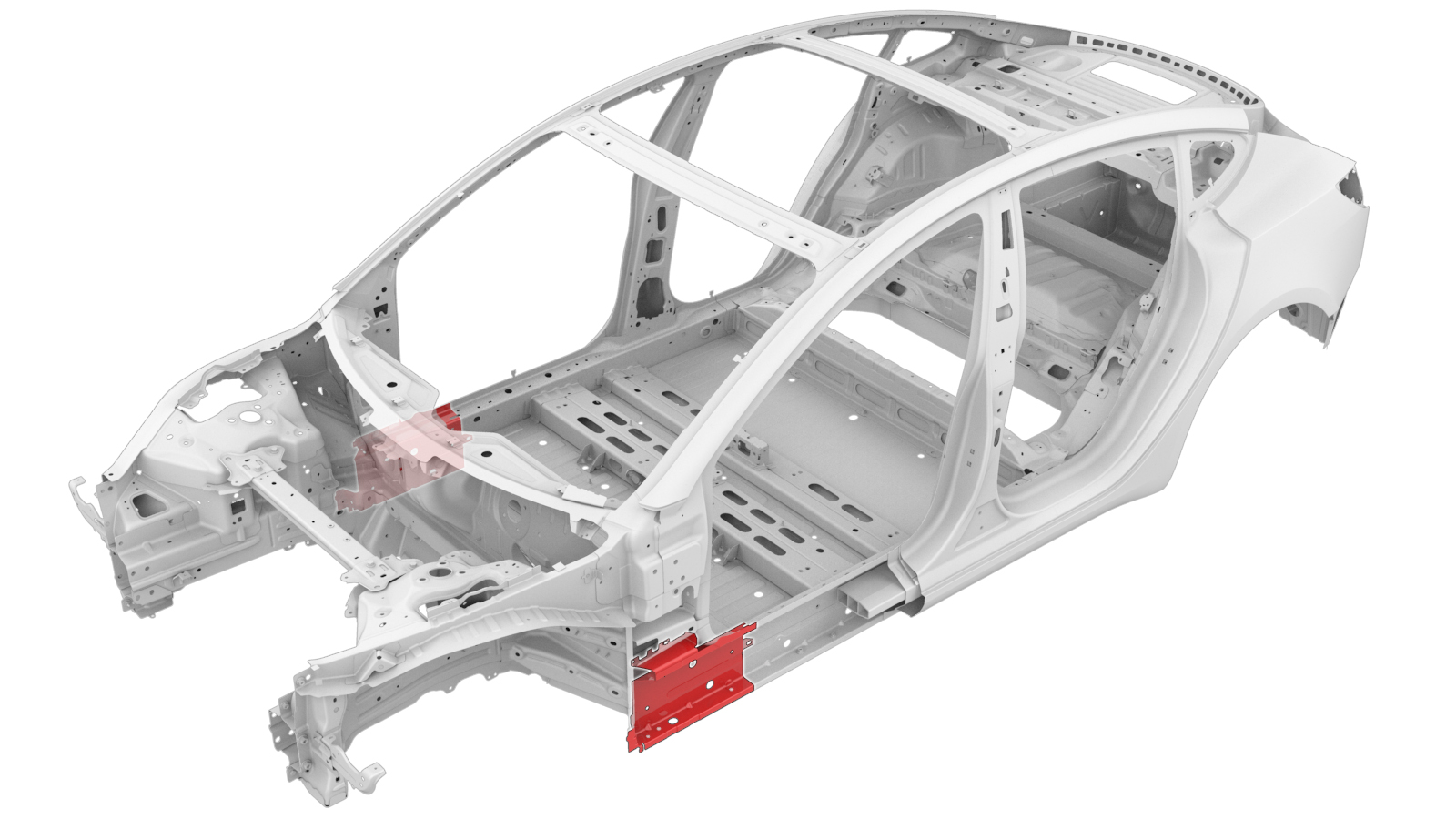

门槛内件（前区块）

零件清单

数量 描述 图片/备注

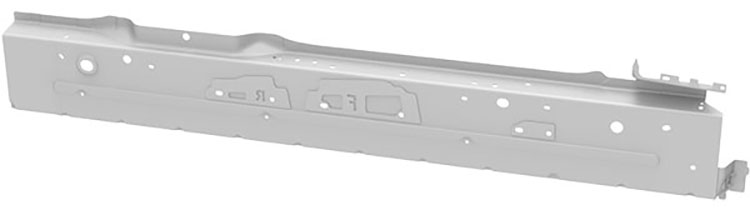

1 M3 ASY, SIDE SILL INR（侧方门槛内件）

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸门槛外件（整体）。
  2. 在指定位置切割原装部件。

    切割线

    参考线/点

    • A = 540 mm
  3. 拆卸原装部件。

    原厂点焊焊缝区域

    原厂点焊焊缝

  4. 清除车辆接合面上所有剩余粘合剂。

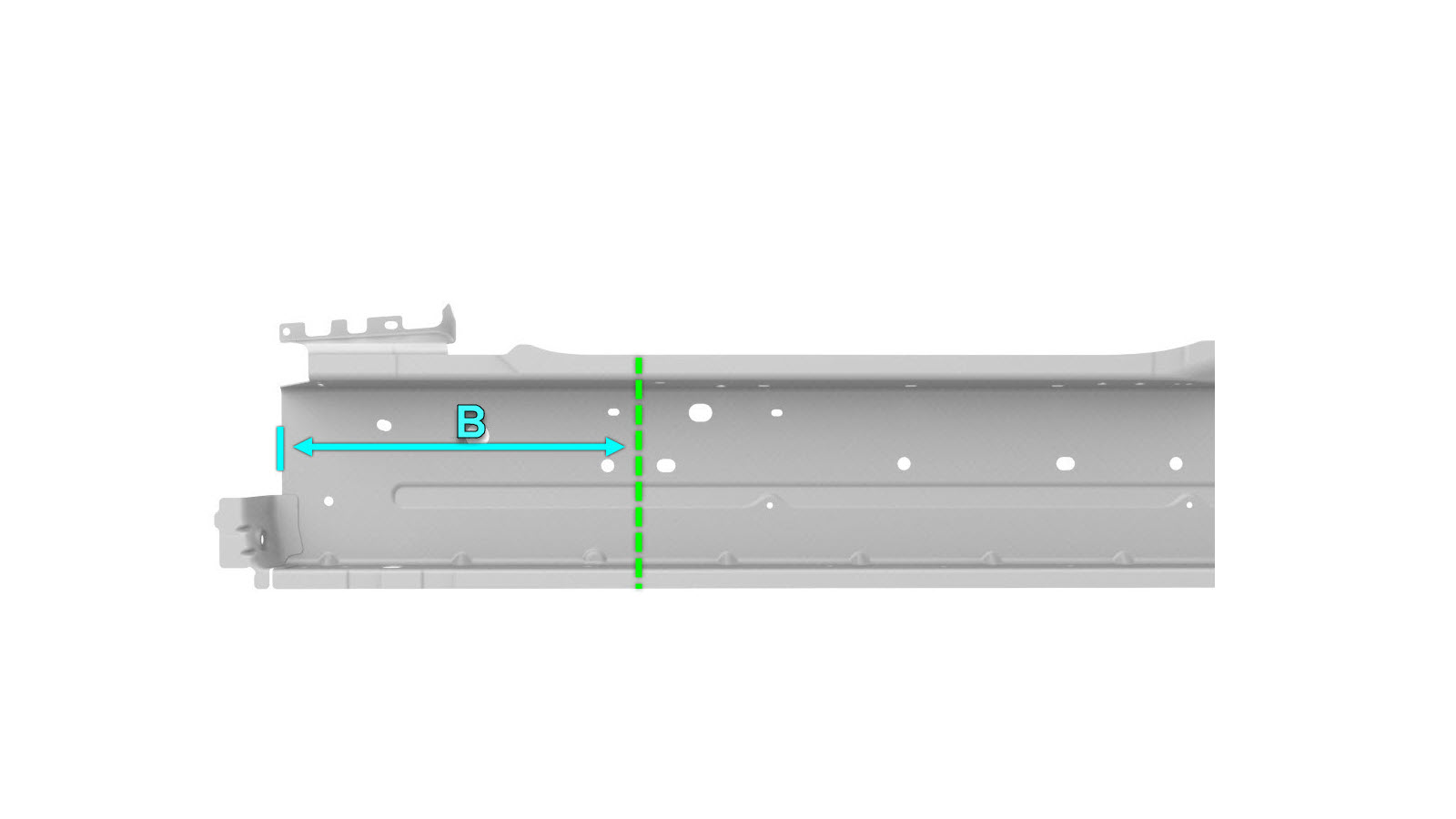

  5. 在指定位置切割新组件。

    切割线

    参考线/点

    • A = 390 mm

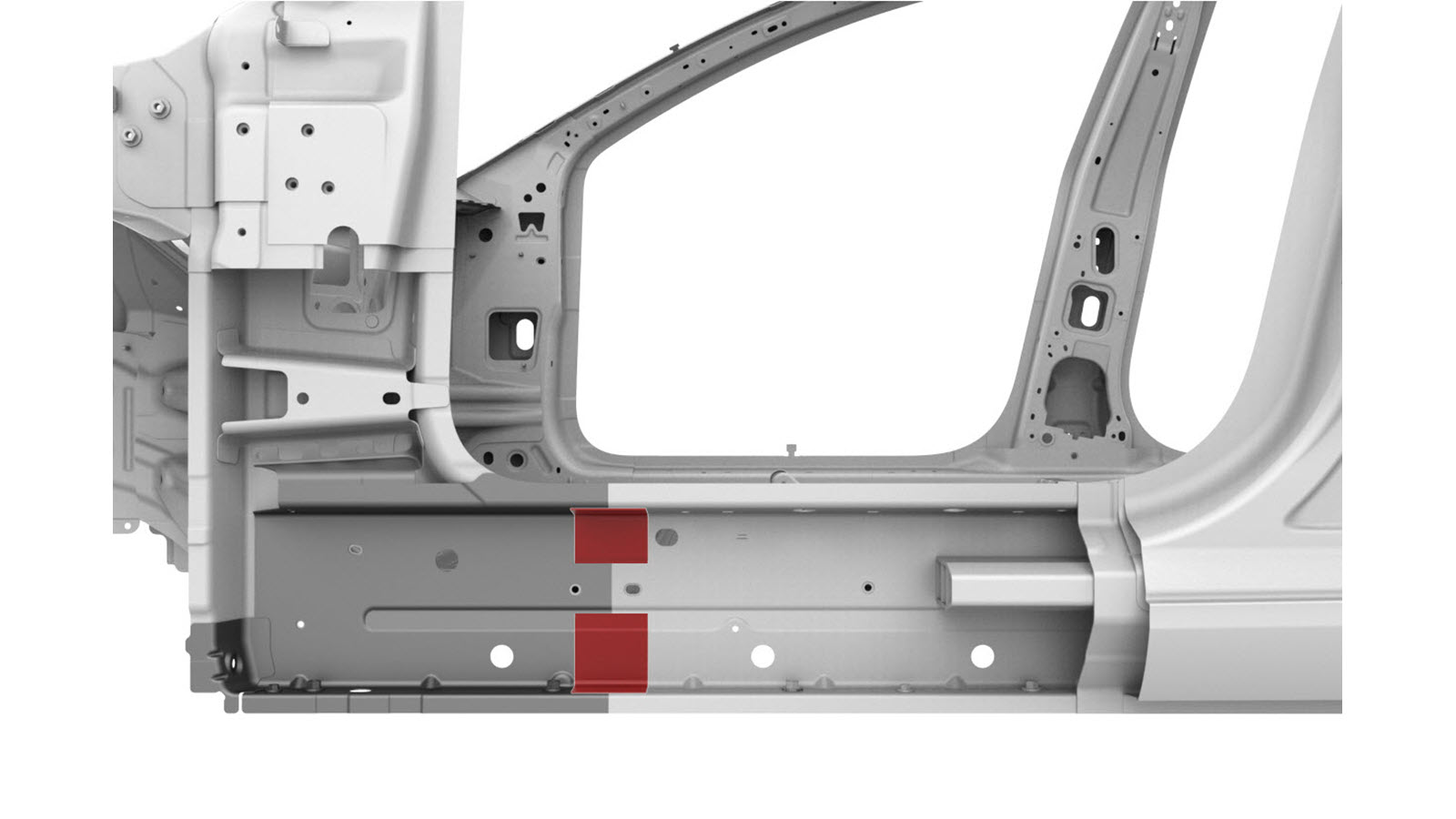

  6. 在新门槛内件总成的剩余部分切割出 80 毫米部分，制作类似于红色所示的加固板。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保该加固板不妨碍门槛插件的安装。
    Informational PurposesAn informational icon, calling your attention
    注
    使用区块的设定应与门槛内件对接接头的设定相匹配。
    Informational PurposesAn informational icon, calling your attention
    注
    确保顶部加固板不阻挡门槛内件上的饰板夹孔。如需要，请在加固板上打孔。

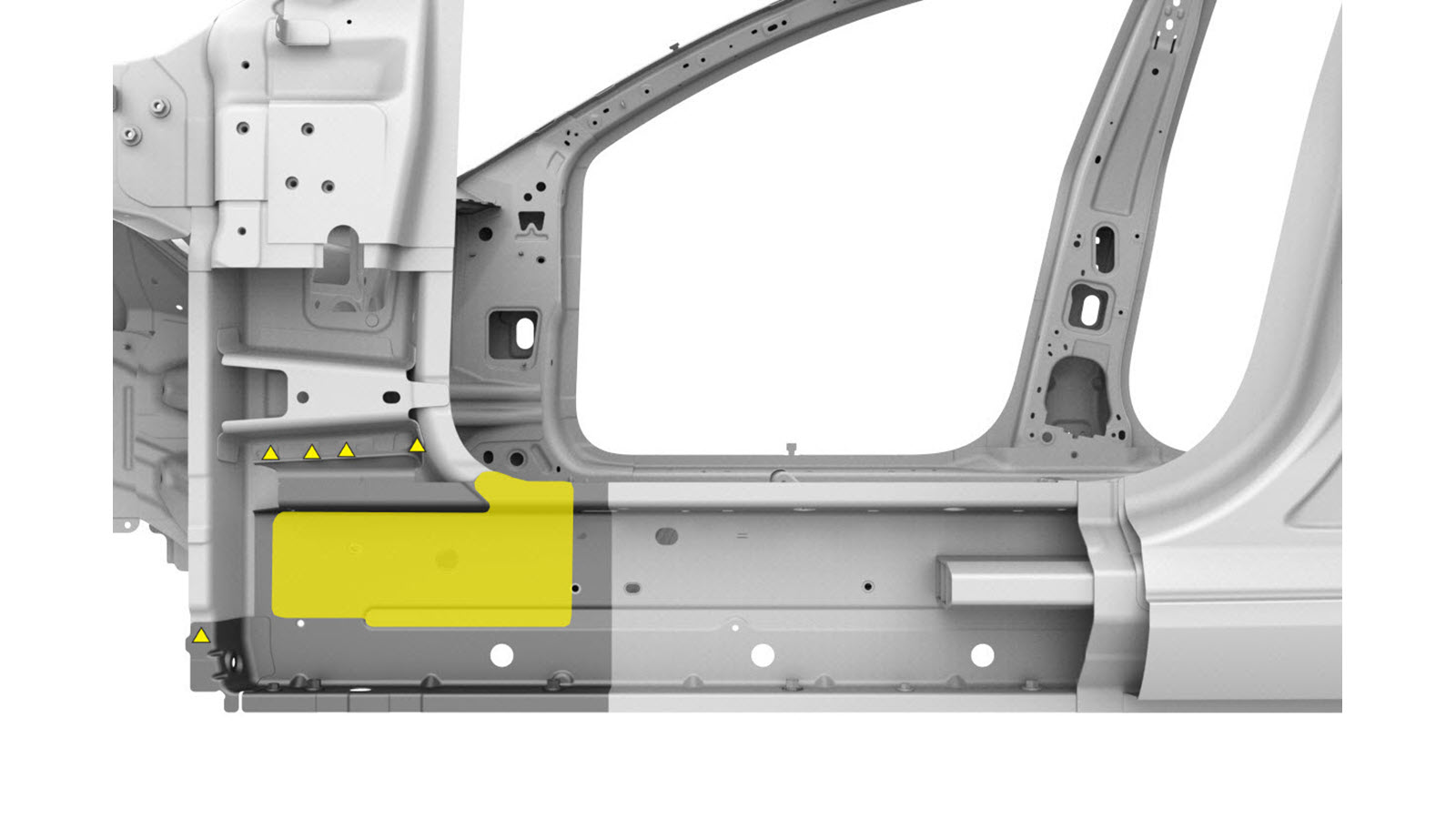

  7. 准备安装。

    安装点焊焊缝区域

    安装点焊焊缝

  8. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  9. 安装新部件。
  10. 执行电阻点焊。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  11. 安装新门槛外件（整体）。
  12. 执行任何必要的维修后操作。
