C 柱加固件

维修信息

在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
不使用车架工作台也可完成此程序。

零件清单


数量	描述	图片/备注
1	ASY C PLR EXTENSION（C 柱加固件）
11	铆钉，4.8 毫米
1	结构型灯笼铆钉，6.5 毫米
仅适用于区块维修：6	沉头铆钉，4.8 毫米短款
2	或流型铆钉，S08
4	或流型铆钉，S18
1	或流型铆钉，S28
1	或流型铆钉，S38

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

C 柱加固件区块说明


C 柱加固件分割

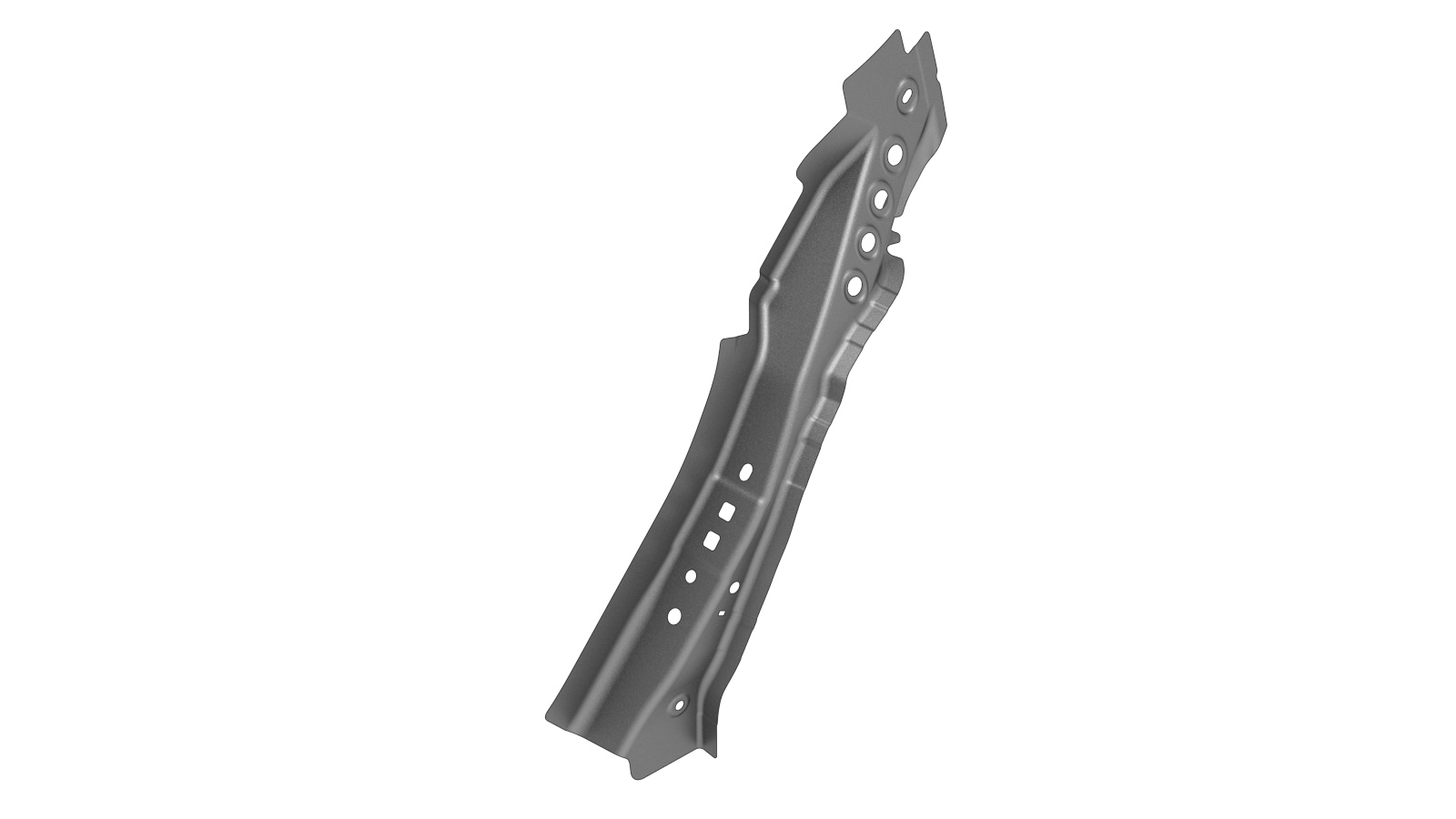

C 柱加固件（如下所示）属于单个组件，可整体更换：

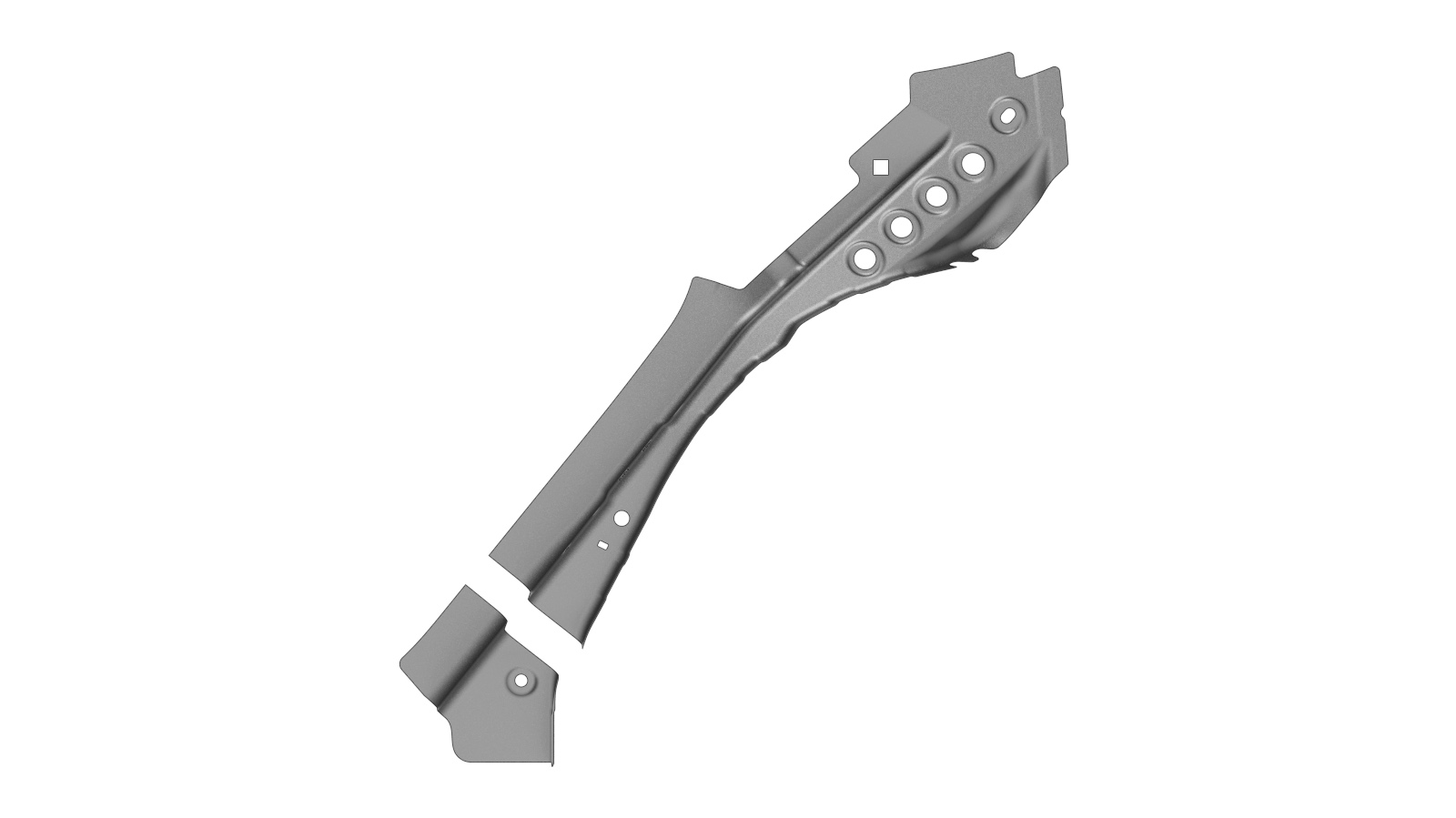

此外，如不更换整个 C 柱加固件，也可使用本文档中所述的切割线更换 C 柱加固件的下部。

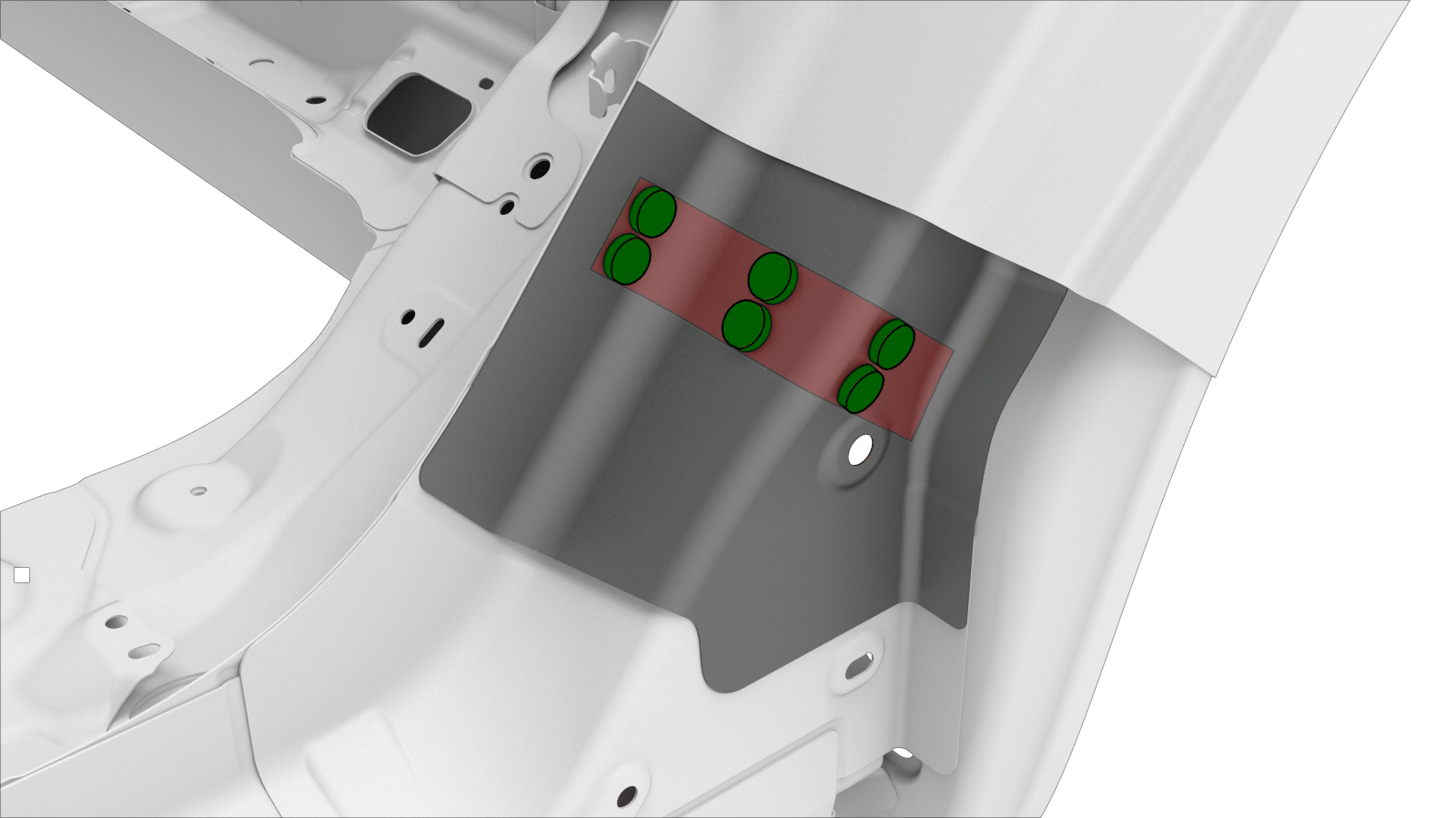

C 柱加固件区块


C 柱加固件区块说明

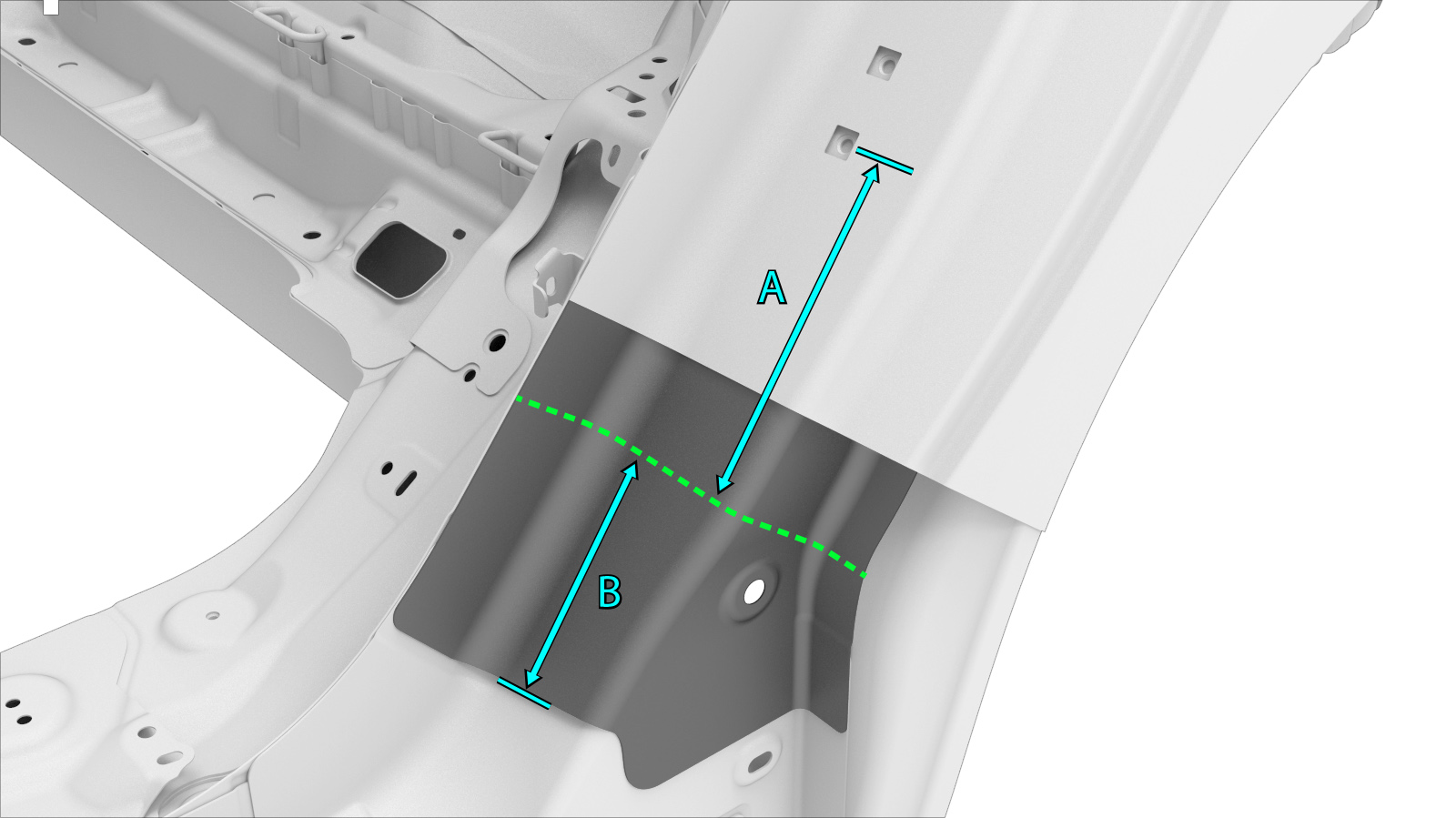

C 柱加固件下部切割线参考线/点 A = 169 mm B = 124 mm 注制作衬垫板从新组件的剩余部分，按指示对其进行安装。

维修程序

拆下围板外壳的必要部分，以便露出下方所要更换的组件。

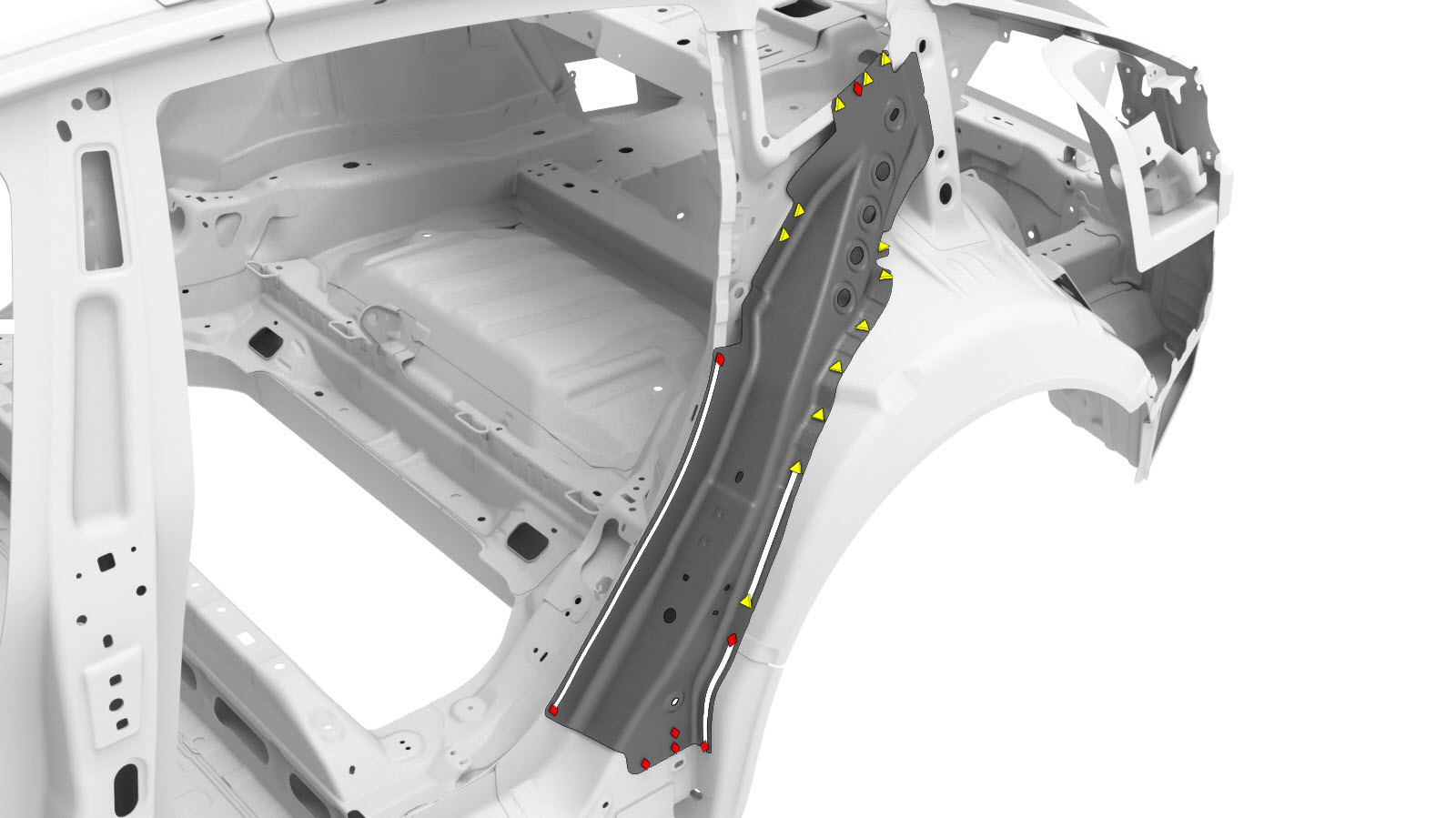

拆卸原装部件。
或原厂点焊焊缝
或原厂 SPR
准备安装。
或铆钉，4.8 毫米
或结构型灯笼铆钉，6.5 毫米
- A = 25 毫米。
- B = 11 毫米。
或流型铆钉，S18

或流型铆钉，S08
在车辆接合面以及新部件上涂抹结构型粘合剂。
安装新部件。
安装为露出要更换的组件而拆下的围板外壳部分。

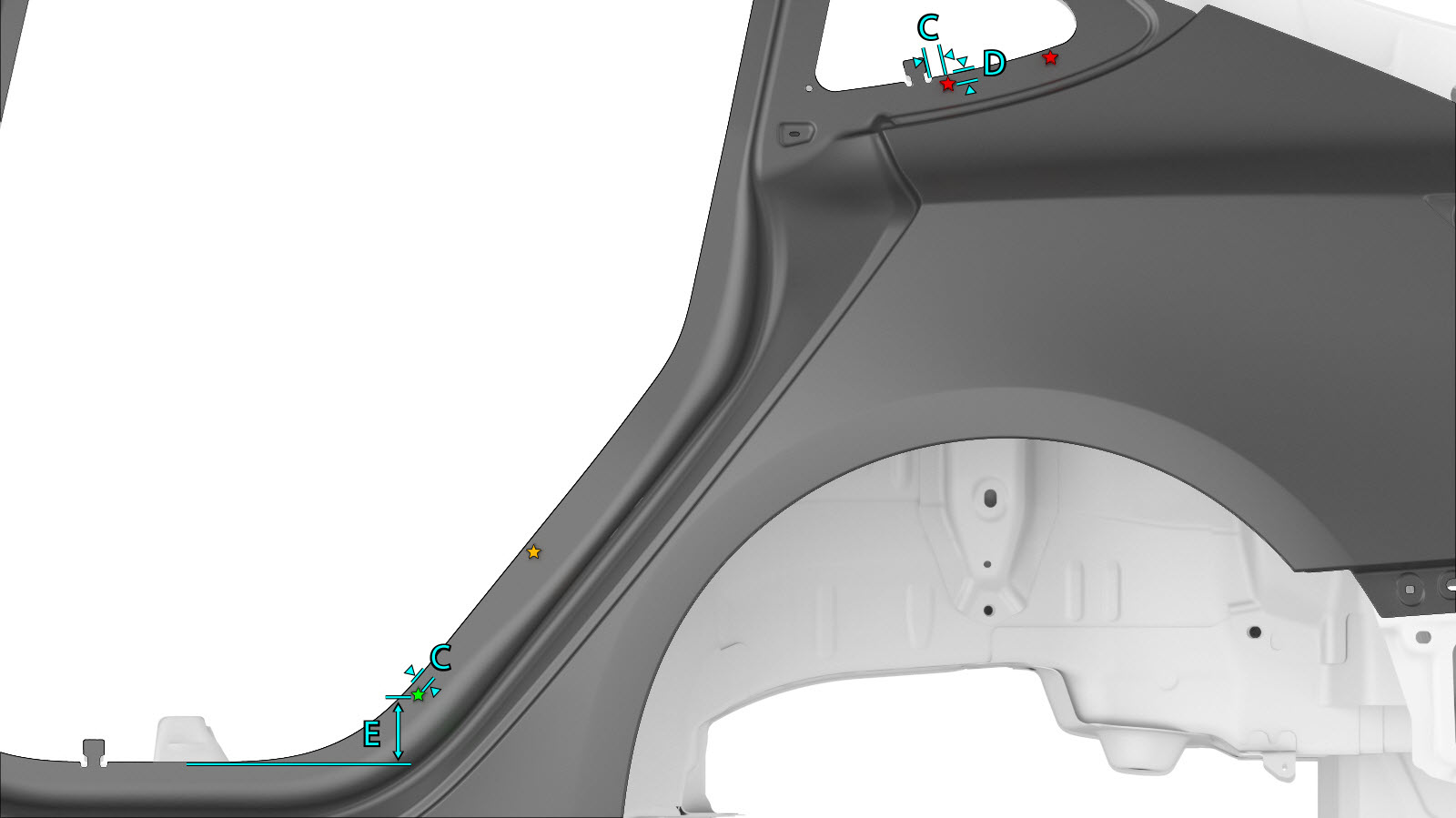

按指示安装紧固件。
或流型铆钉，S18
- C = 11 毫米。
- D = 15 毫米。
或流型铆钉，S28
或流型铆钉，S38
- C = 11 毫米。
- E = 68 毫米。
执行任何必要的维修后操作。
