后顶加固板连接器
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

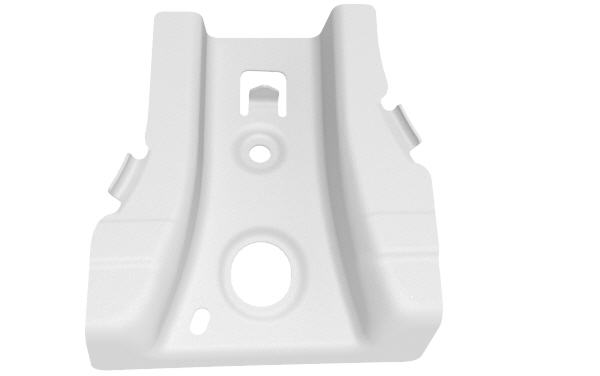

| 1 | M3 PNL, Rear Header Connector（后顶加固板连接器） |
|
| 8 |
高强度结构型铆钉，6.5 毫米
|
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
-
拆卸原装部件。

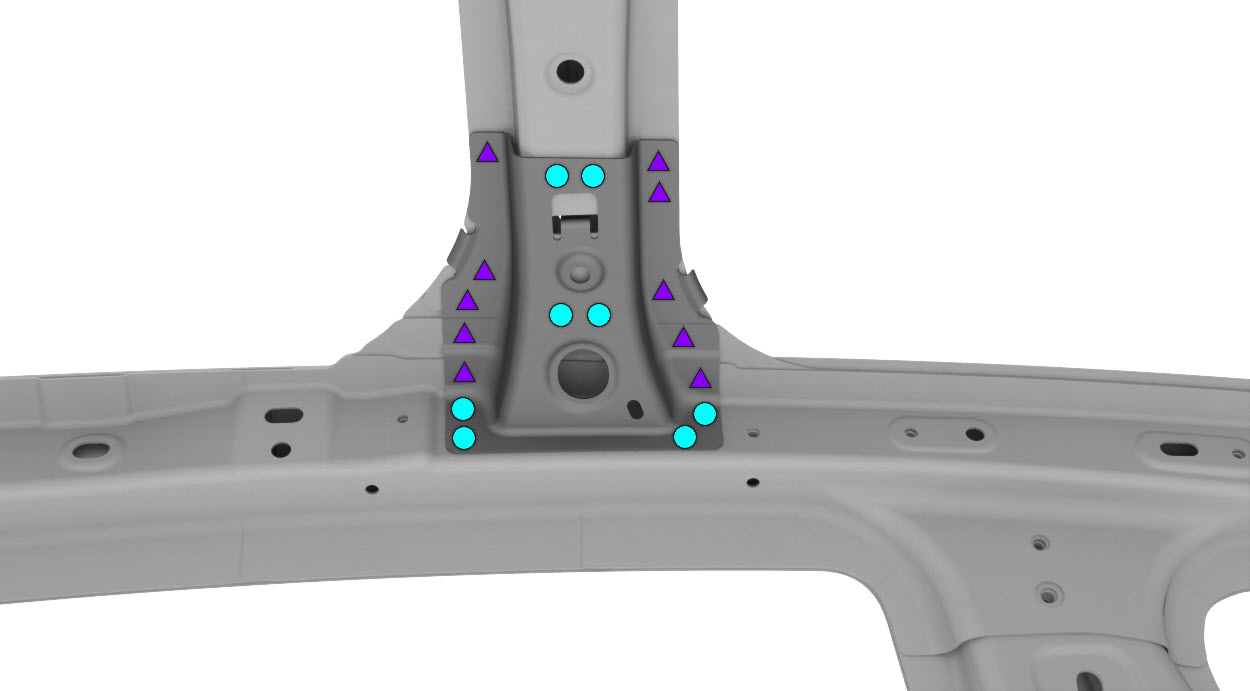

原厂点焊焊缝
-
将新部件放置入位，并紧固到位。

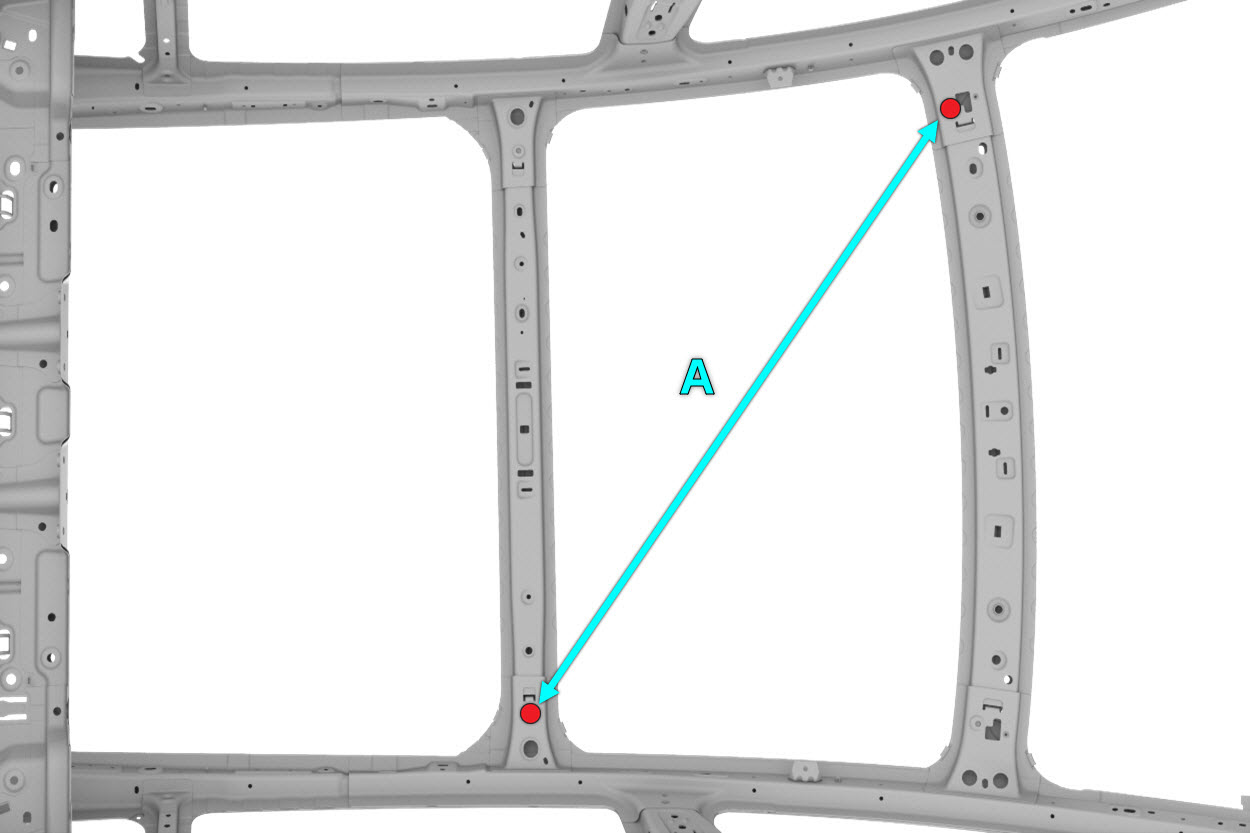

注将新组件按所示放置，并借助各顶部加固板下部的饰板孔将其夹紧入位。
- A = 1263 mm
-
准备安装。

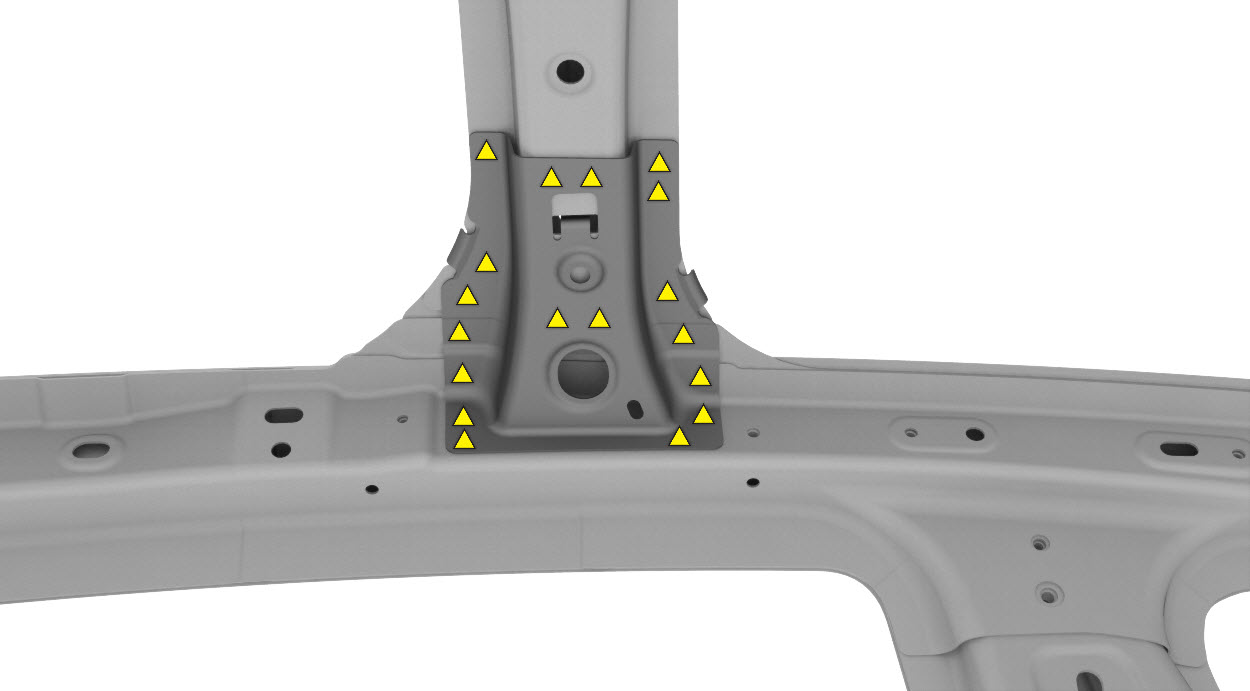

安装点焊焊缝
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
-
执行电阻点焊。
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
- 执行任何必要的维修后操作。
