后千斤顶垫支架
校正代码：
10102902702
注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

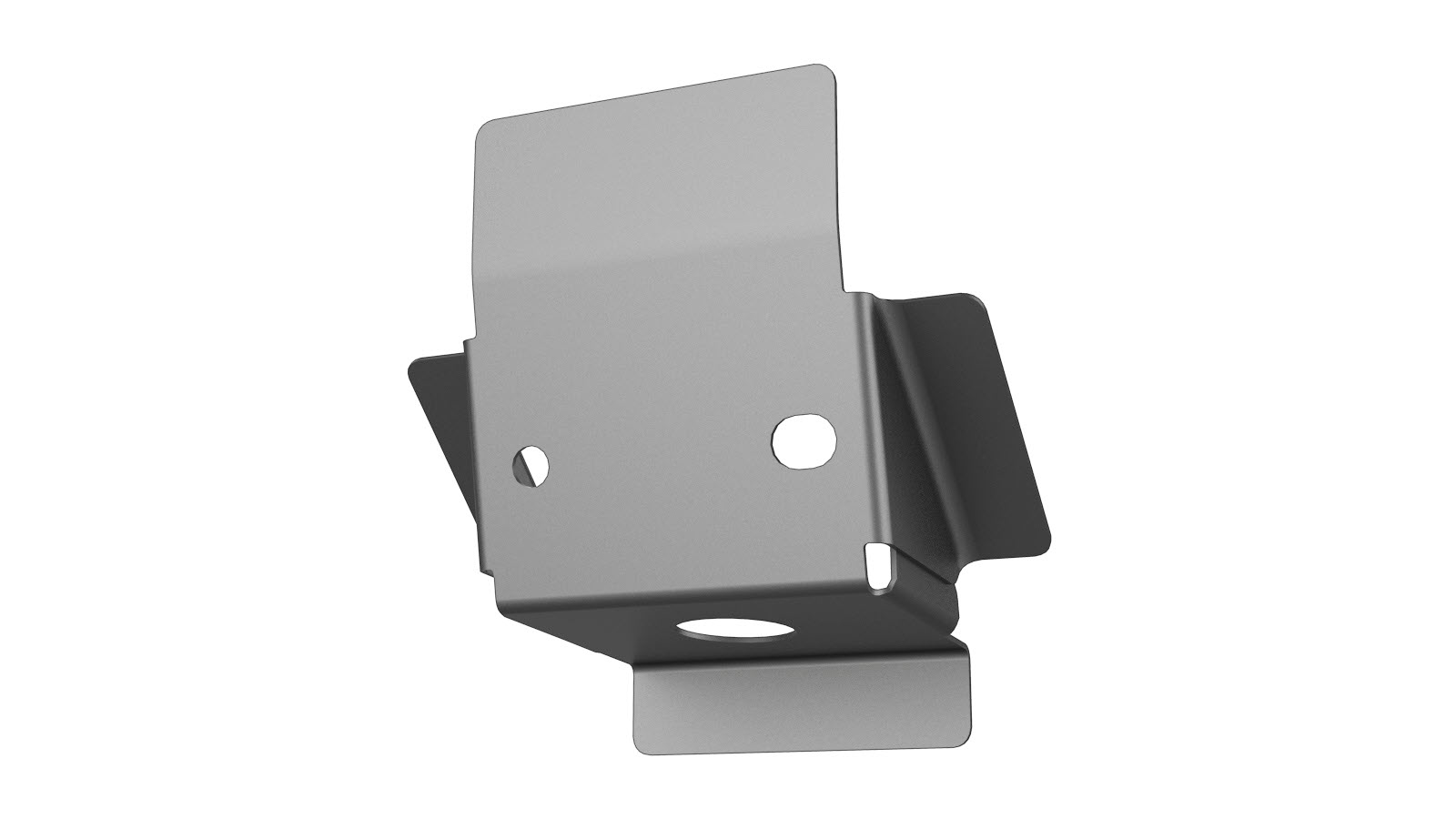

| 1 | 组件 - 后千斤顶垫（后千斤顶垫支架） | |
| 8 | 结构型灯笼铆钉，6.5 mm | |
| 2 | 高强度结构型铆钉，6.5 毫米 |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
- 拆卸 座椅靠背 - 第二排 - 左侧（拆卸和更换）。
- 拆卸 座椅靠背 - 第二排 - RH（拆卸和更换）。
- 拆卸 饰板 - 后（拆卸和安装）。
- 拆卸 轮拱内衬 - 后 - LH（拆卸和更换）。
- 拆卸 盖板 - 门槛板 - 下 - 左侧（拆卸和更换）。
- 拆卸 车门 - 后 - 左侧（拆卸和安装）。
- 拆卸 撞销 - 车门 - 后 - 左侧（拆卸和更换）。
-
拆下车身侧外件总成的必要部分，以便露出下方所要更换的组件。
-

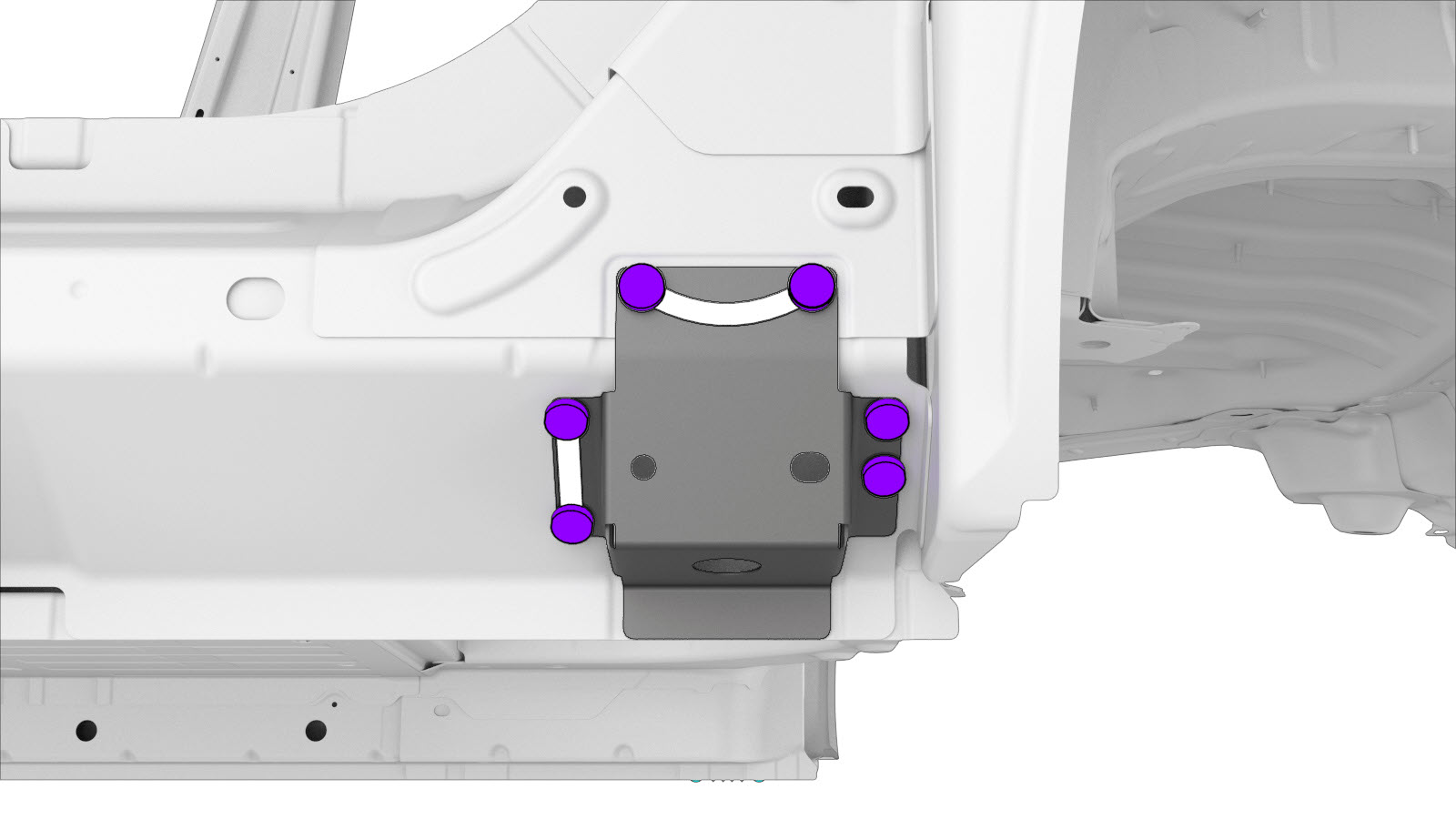

拆卸原装部件。
或 原厂点焊焊缝
-

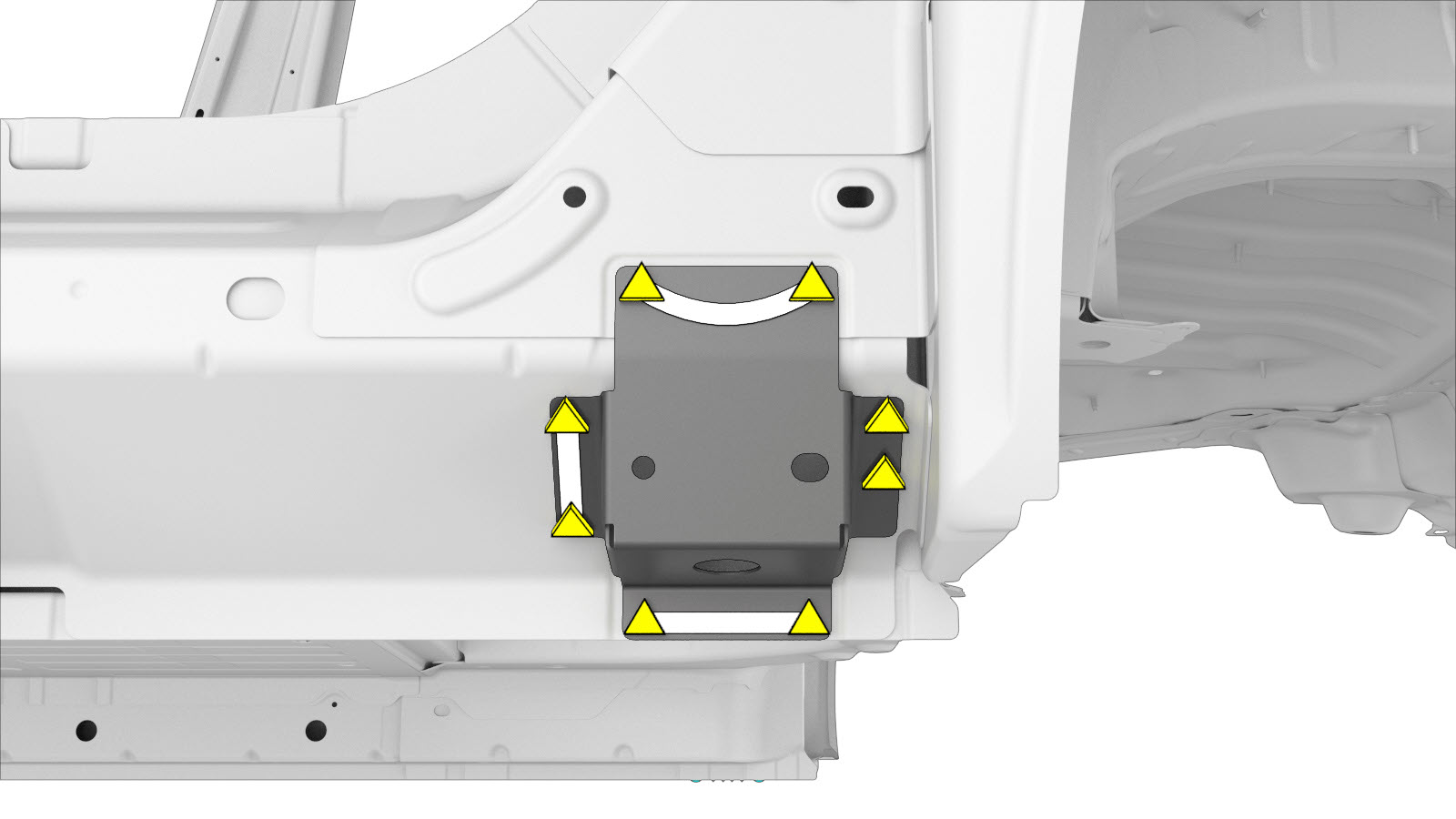

准备安装。
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
-
安装先前为露出更换组件而拆下的车身侧外件总成部分。
-

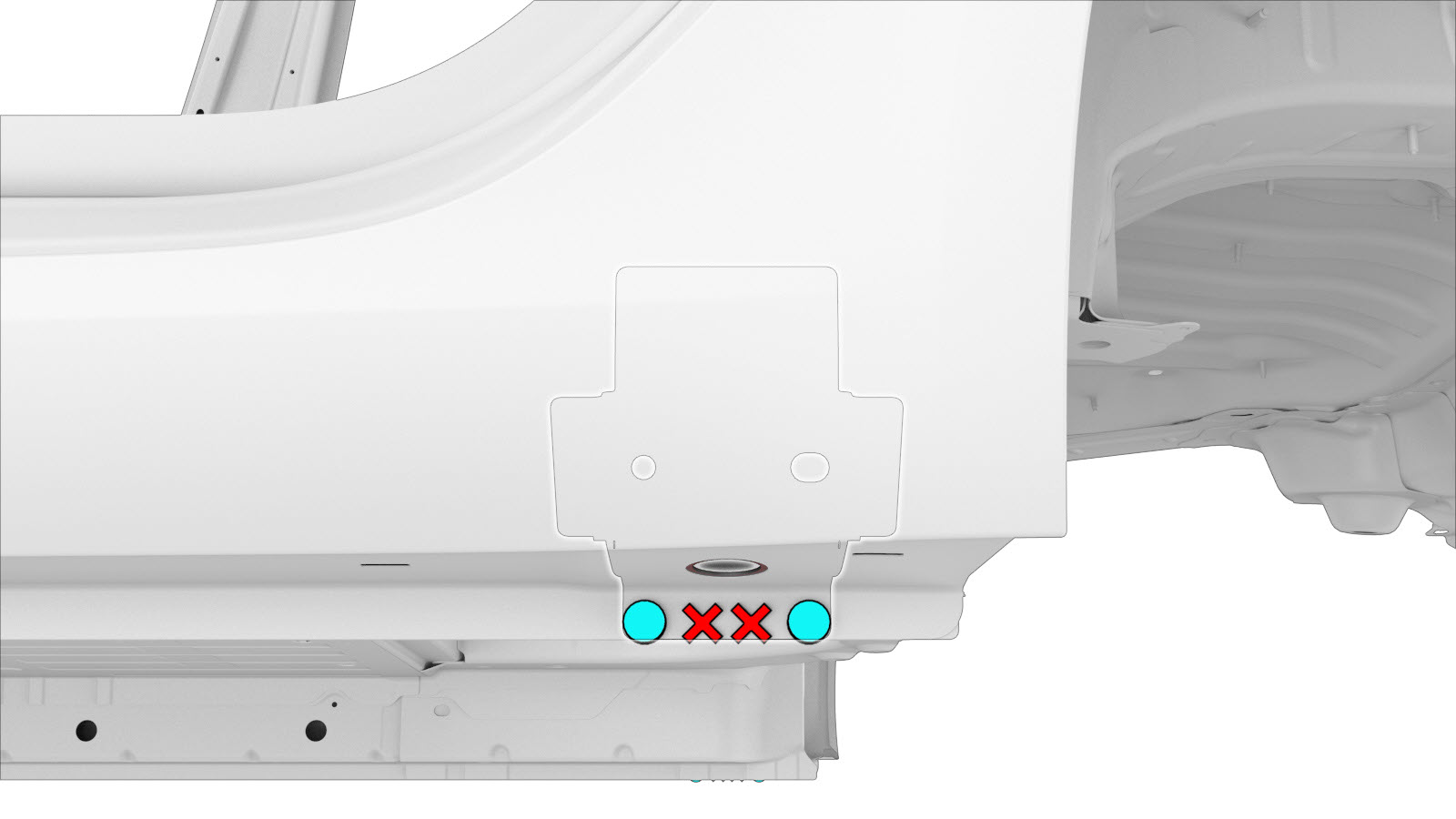

在后千斤顶垫支架底部法兰上安装高强度结构型灯笼铆钉。
注红色 X 表示此处工厂安装的紧固件未进行更换。仅允许使用结构型粘合剂固定此位置。
- 执行任何必要的维修后操作。
- 安装 撞销 - 车门 - 后 - 左侧（拆卸和更换）。
- 安装 车门 - 后 - 左侧（拆卸和安装）。
- 安装 盖板 - 门槛板 - 下 - 左侧（拆卸和更换）。
- 安装 轮拱内衬 - 后 - LH（拆卸和更换）。
- 安装 饰板 - 后（拆卸和安装）。
- 安装 座椅靠背 - 第二排 - RH（拆卸和更换）。
- 安装 座椅靠背 - 第二排 - 左侧（拆卸和更换）。
