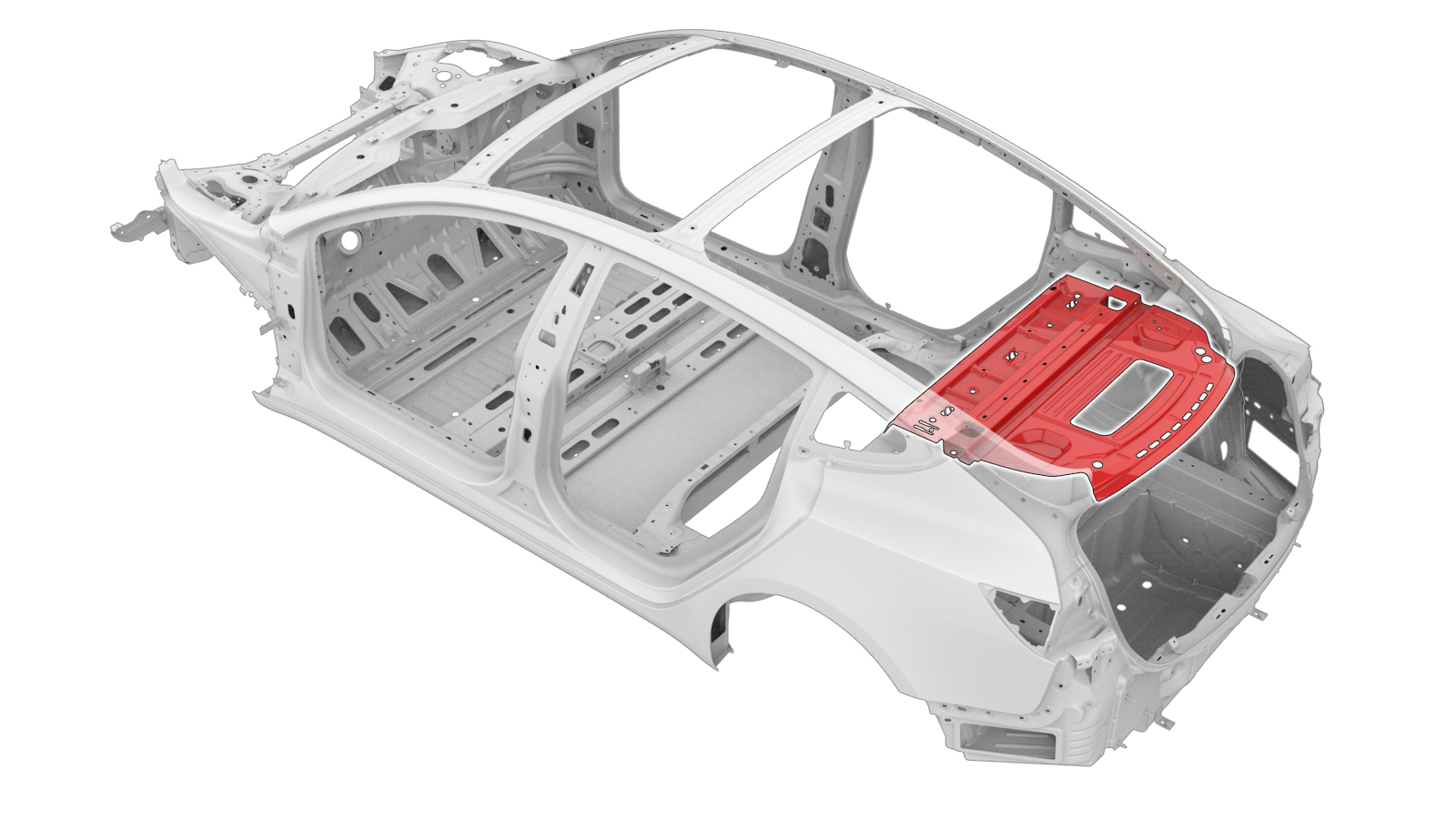

置物板横梁总成（无中间凹槽）
校正代码：
10101922102
注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

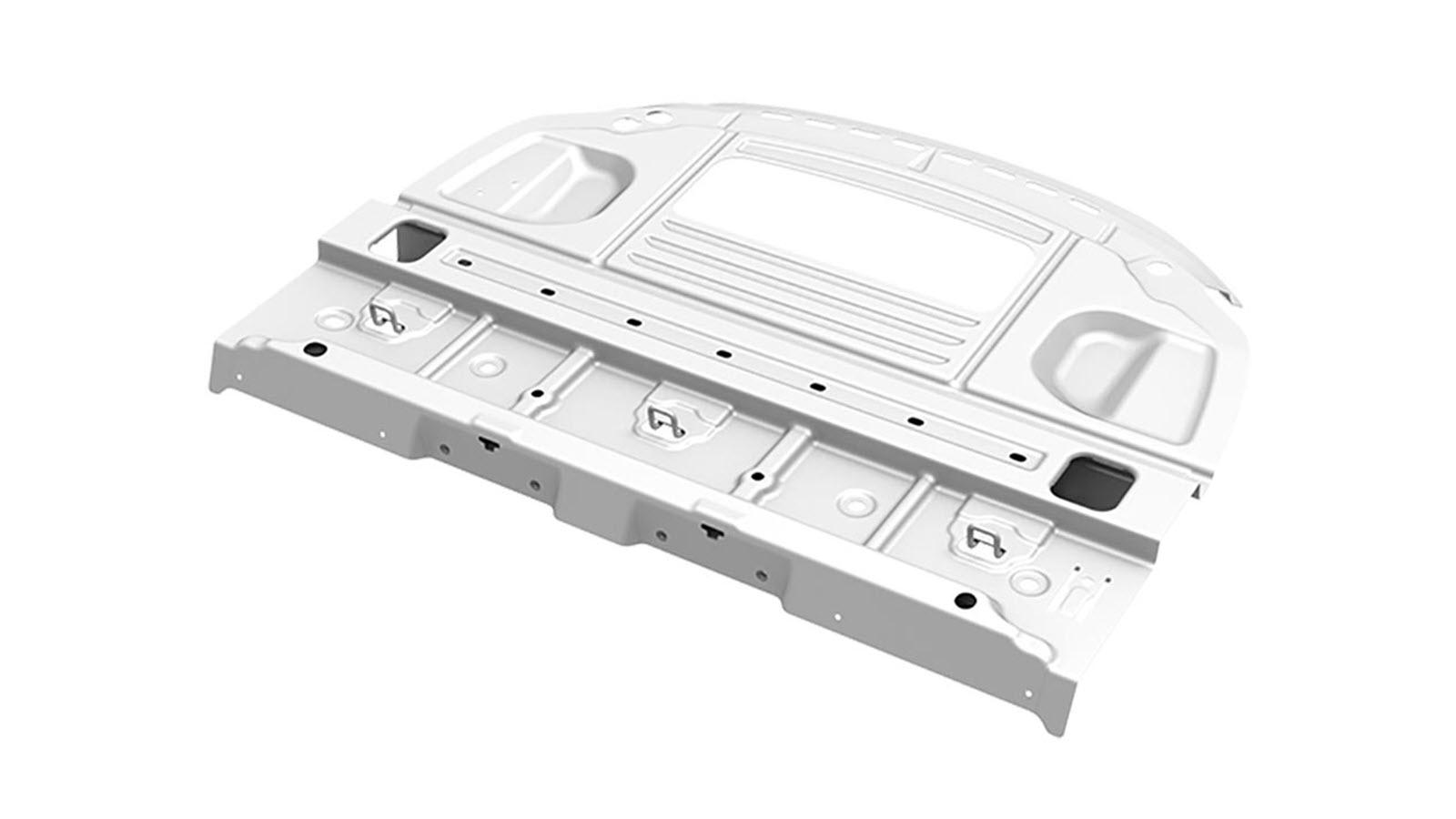

| 1 | M3 ASY, PARCEL SHELF CROSSMEMBER（置物板横梁总成） | |
| 36 | 结构型灯笼铆钉，6.5 mm | |
| 1 | 沉头铆钉，4.8 毫米短款 | |
| 4 | 流型铆钉 S18 |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
- 拆卸 座椅靠背 - 第二排 - RH（拆卸和更换）。
- 拆卸 座椅靠背 - 第二排 - 左侧（拆卸和更换）。
- 拆卸 地毯 - 后备箱 （一片式）（拆卸和更换）。
- 拆卸 饰板 - 杂物盘（拆卸和更换）。
- 拆卸 饰板 - 侧 - 后备箱 - 右侧（拆卸和更换）。
- 拆卸 饰板 - 侧边 - 后备箱 - 左侧（拆卸和更换）。
- 拆卸 电动后备箱（拆卸和安装）。
- 拆卸 饰板 - 杂物盘（拆卸和更换）。
- 拆卸 玻璃 - 背光灯（带加热泵款）（拆卸和安装）。
-

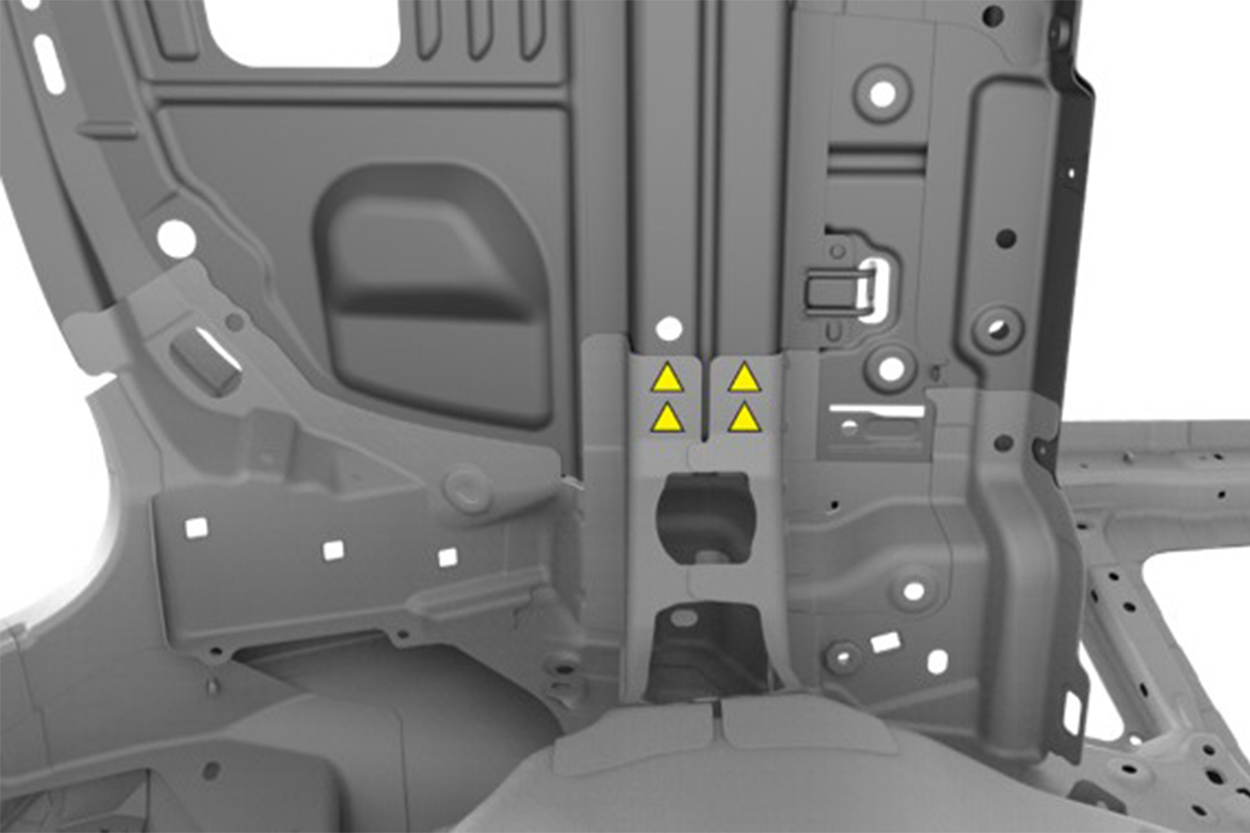

拆下中后槽。
-

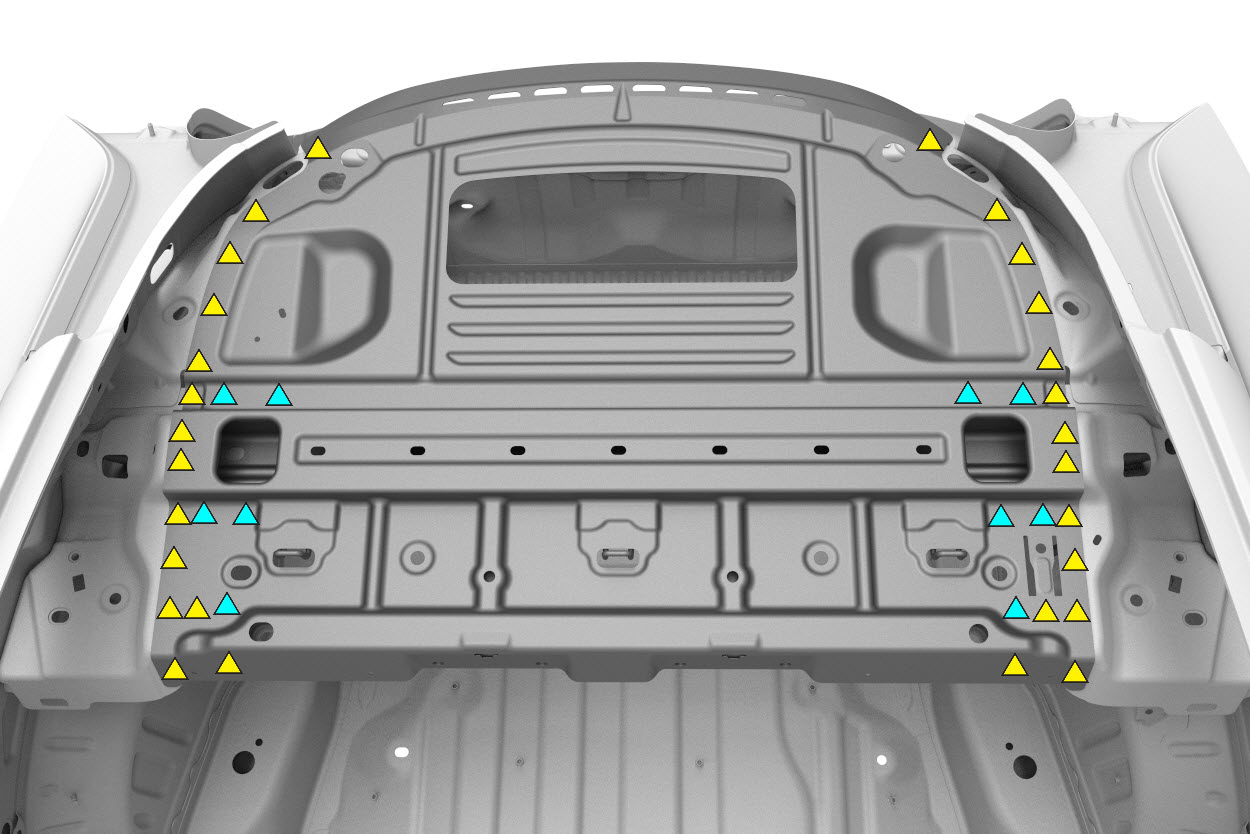

拆卸原装部件。
原厂点焊焊缝
原厂点焊焊缝（2 层）
-

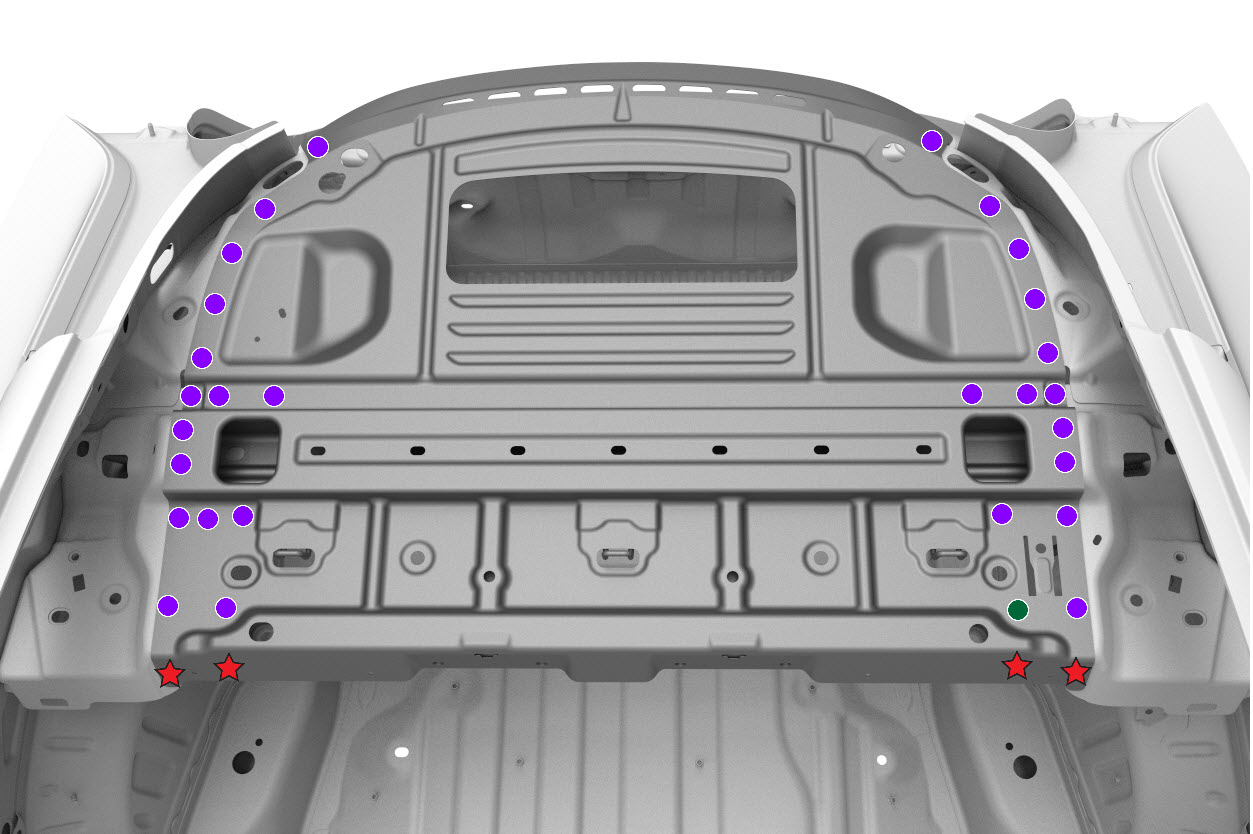

准备安装。
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
-
安装中后槽。
- 执行任何必要的维修后操作。
- 安装 玻璃 - 背光灯（带加热泵款）（拆卸和安装）。
- 安装 饰板 - 杂物盘（拆卸和更换）。
- 安装 电动后备箱（拆卸和安装）。
- 安装 饰板 - 侧边 - 后备箱 - 左侧（拆卸和更换）。
- 安装 饰板 - 侧 - 后备箱 - 右侧（拆卸和更换）。
- 安装 饰板 - 杂物盘（拆卸和更换）。
- 安装 地毯 - 后备箱 （一片式）（拆卸和更换）。
- 安装 座椅靠背 - 第二排 - 左侧（拆卸和更换）。
- 安装 座椅靠背 - 第二排 - RH（拆卸和更换）。
