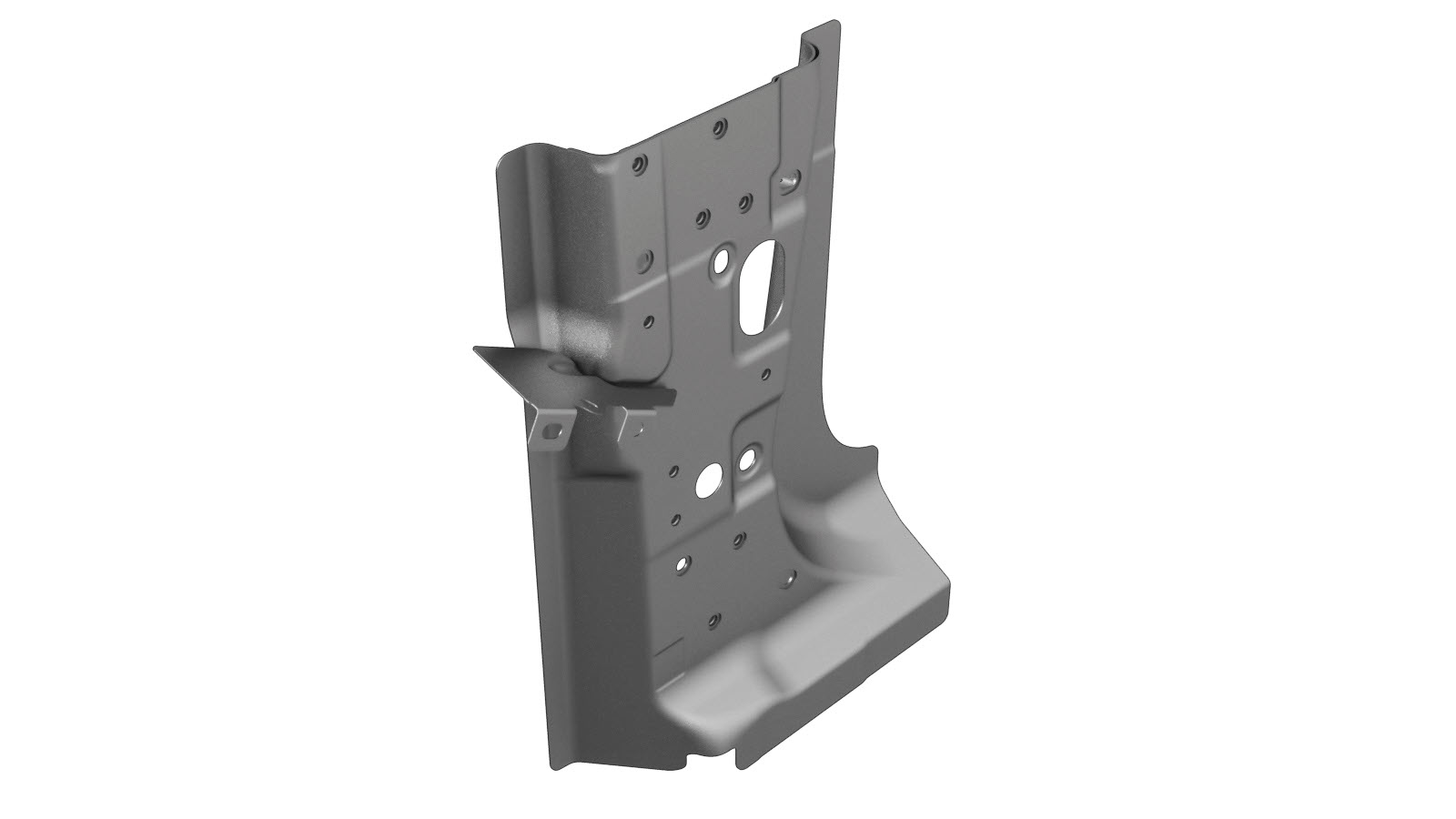

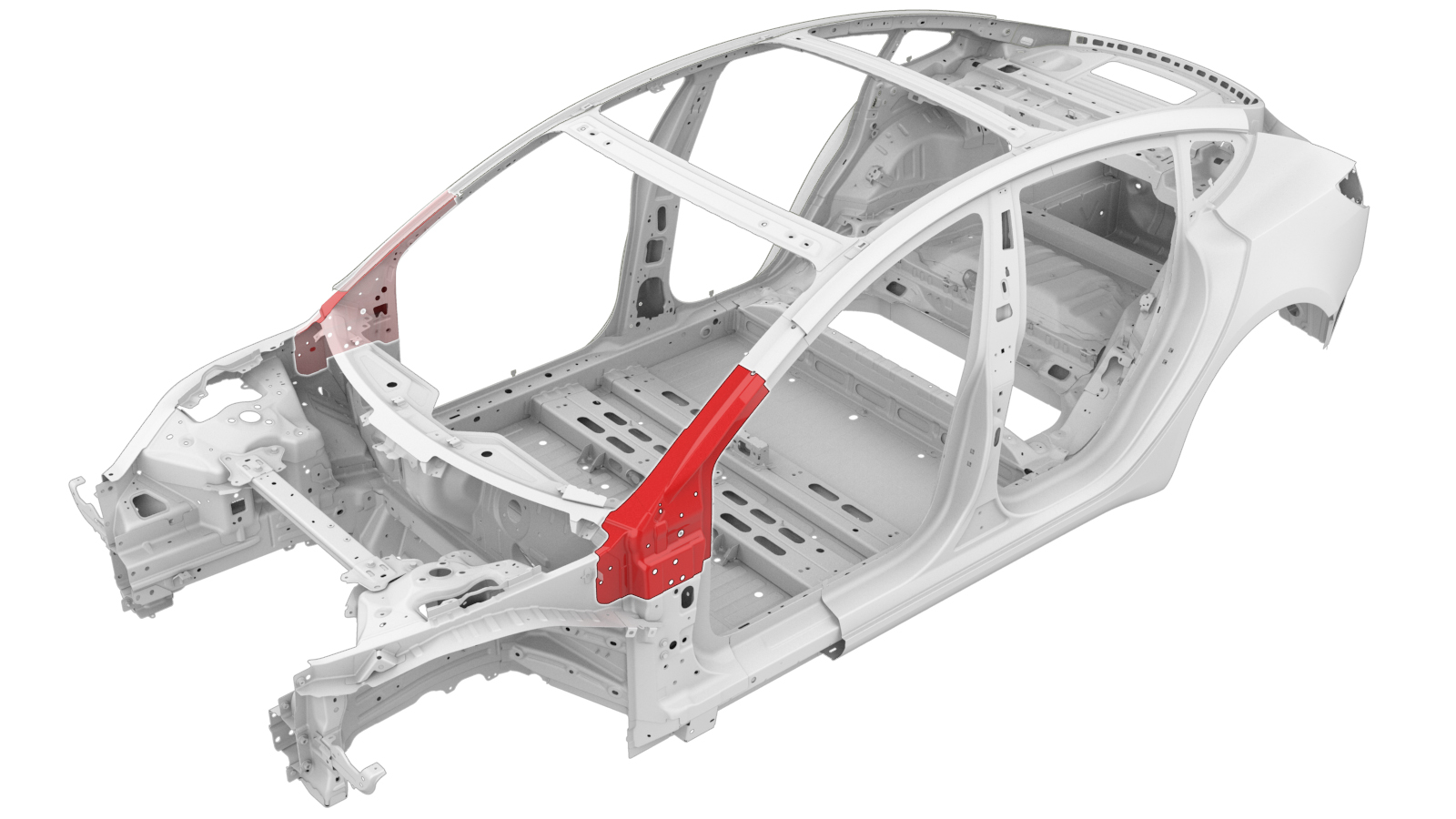

铰链柱（整体）

维修程序

  1. 拆卸 A 柱外件加固板（区块）。
  2. 拆卸原装部件。

    或 原厂点焊焊缝

  3. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    为要穿过门槛外件安装的每个铆钉钻一个 6.7 毫米的孔，该孔要同时穿过门槛外件和门槛插件的顶部。这些孔可以为门槛外件区块使用的铆钉提供间隙。
    或 高强度结构型铆钉，6.5 毫米
    Informational PurposesAn informational icon, calling your attention
    注
    底排结构型铆钉上所有铆钉的中心必须距离新组件下边缘指定的高度，如下所示。
    • A = 15 mm

    或 结构型灯笼铆钉，6.5 毫米

    或 结构型沉头铆钉，6.5 毫米

    或 安装点焊焊缝

  4. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  5. 安装新部件。
  6. 执行电阻点焊。

    或 安装点焊焊缝

    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  7. 安装新 A 柱外件加固板（区块）。
  8. 执行任何必要的维修后操作。
