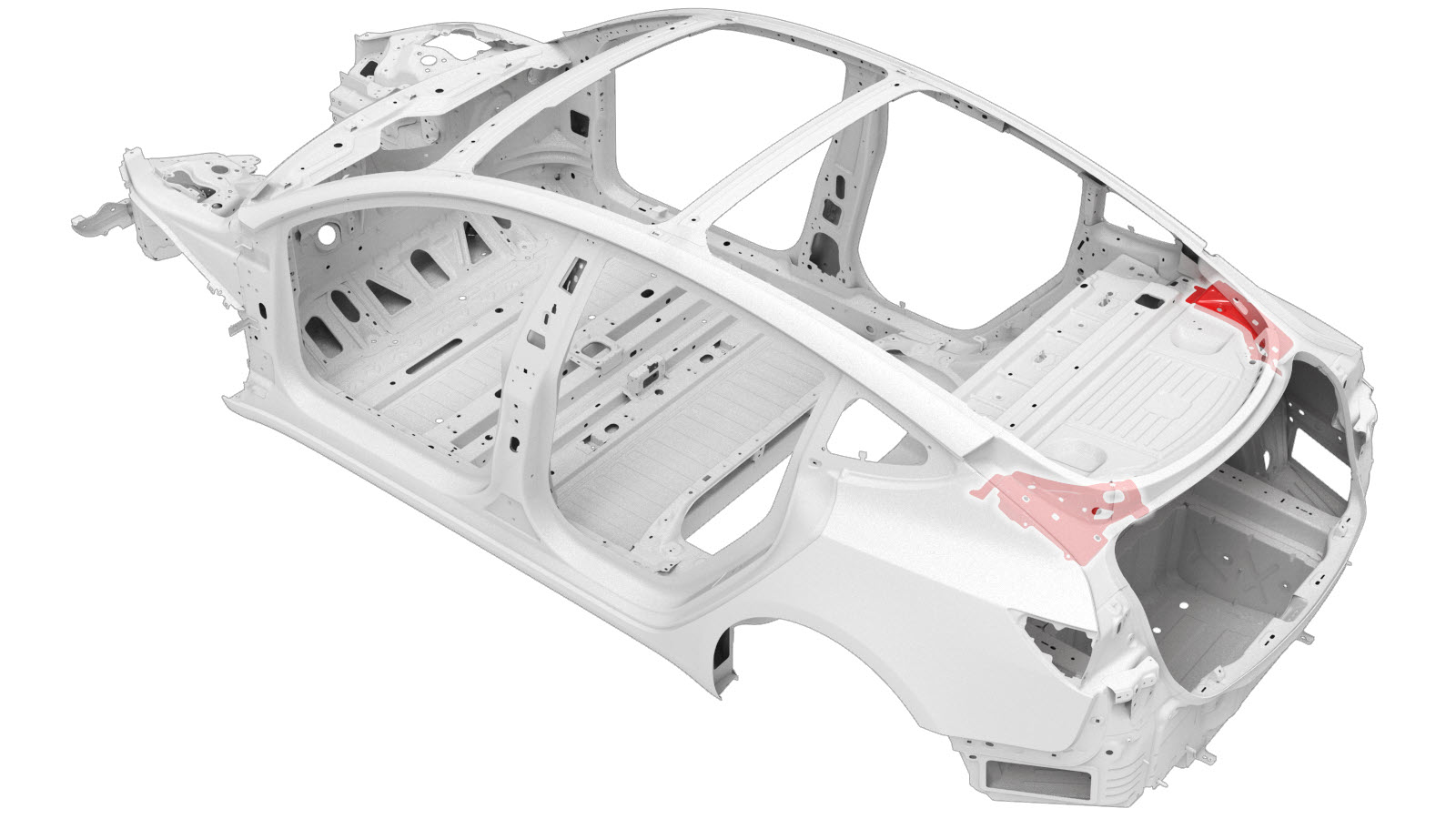

置物板后加长板

零件清单

数量 描述 图片/备注
1 M3 EXTN, PARCEL SHELF RR（置物板后加长板）
9 结构型灯笼铆钉，6.5 毫米
2 沉头铆钉，4.8 毫米短款
1 流型铆钉 S18
4 BOLT,PF,M6x12,[98],G1409 Tesla 零件号：1008842-00-A
4 螺母，六角，法兰，M6-1.0x14 Tesla 零件号：1016227-00-A

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆下车身侧外件总成的必要部分，以便露出下方所要更换的组件。
  2. 拆卸原装部件。

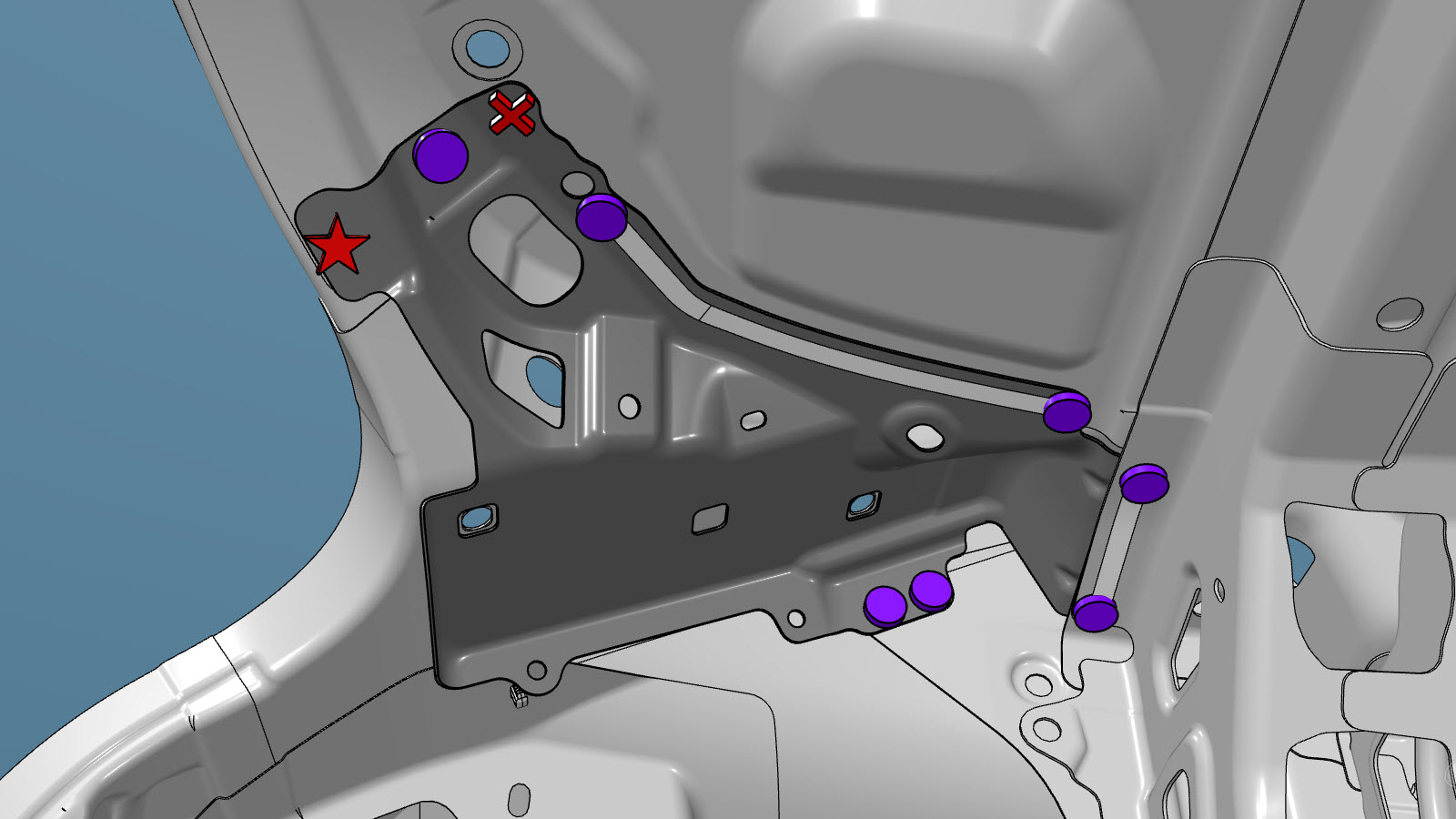

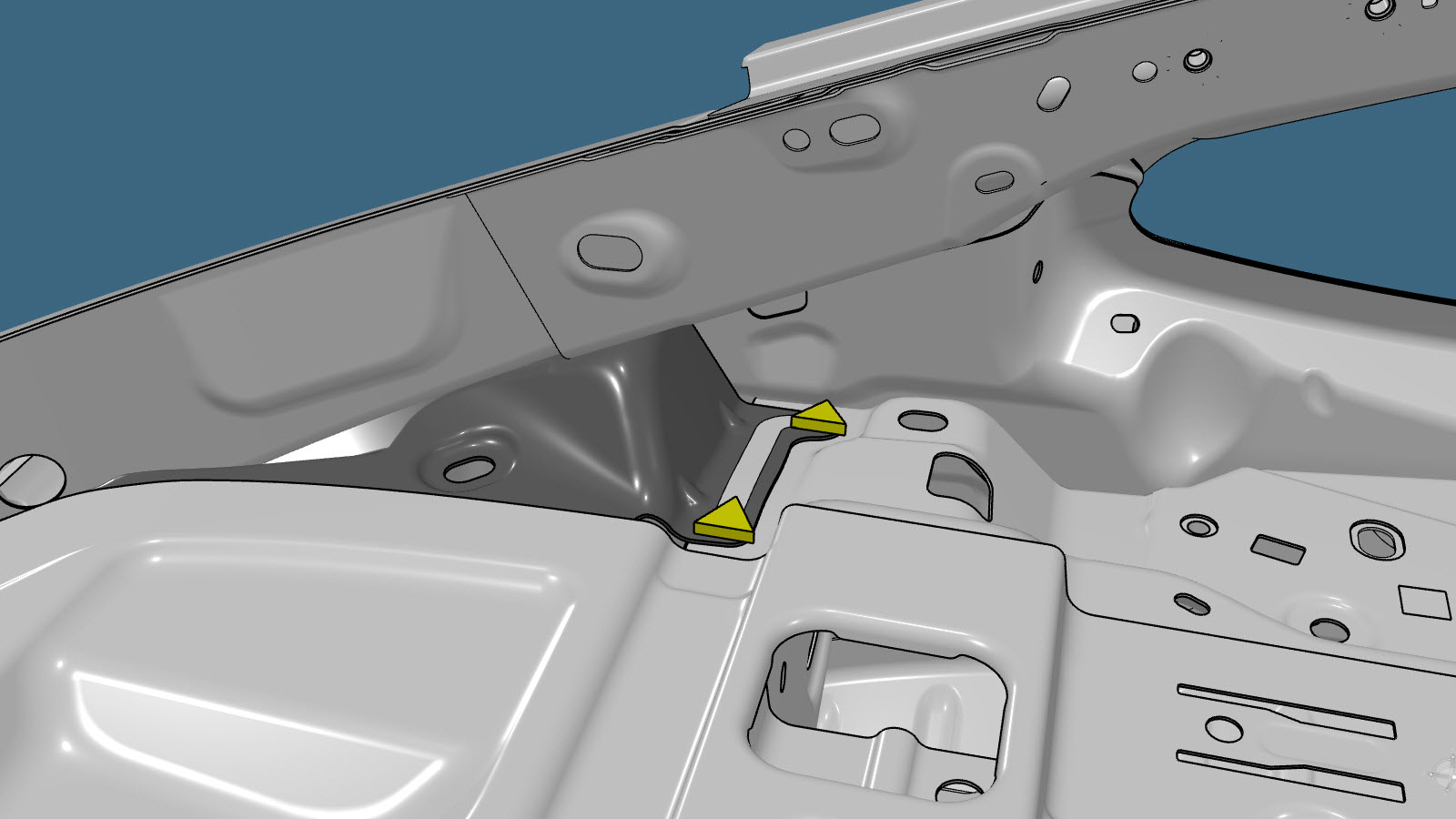

    原厂点焊焊缝

    原厂 SPR

  3. 准备安装。

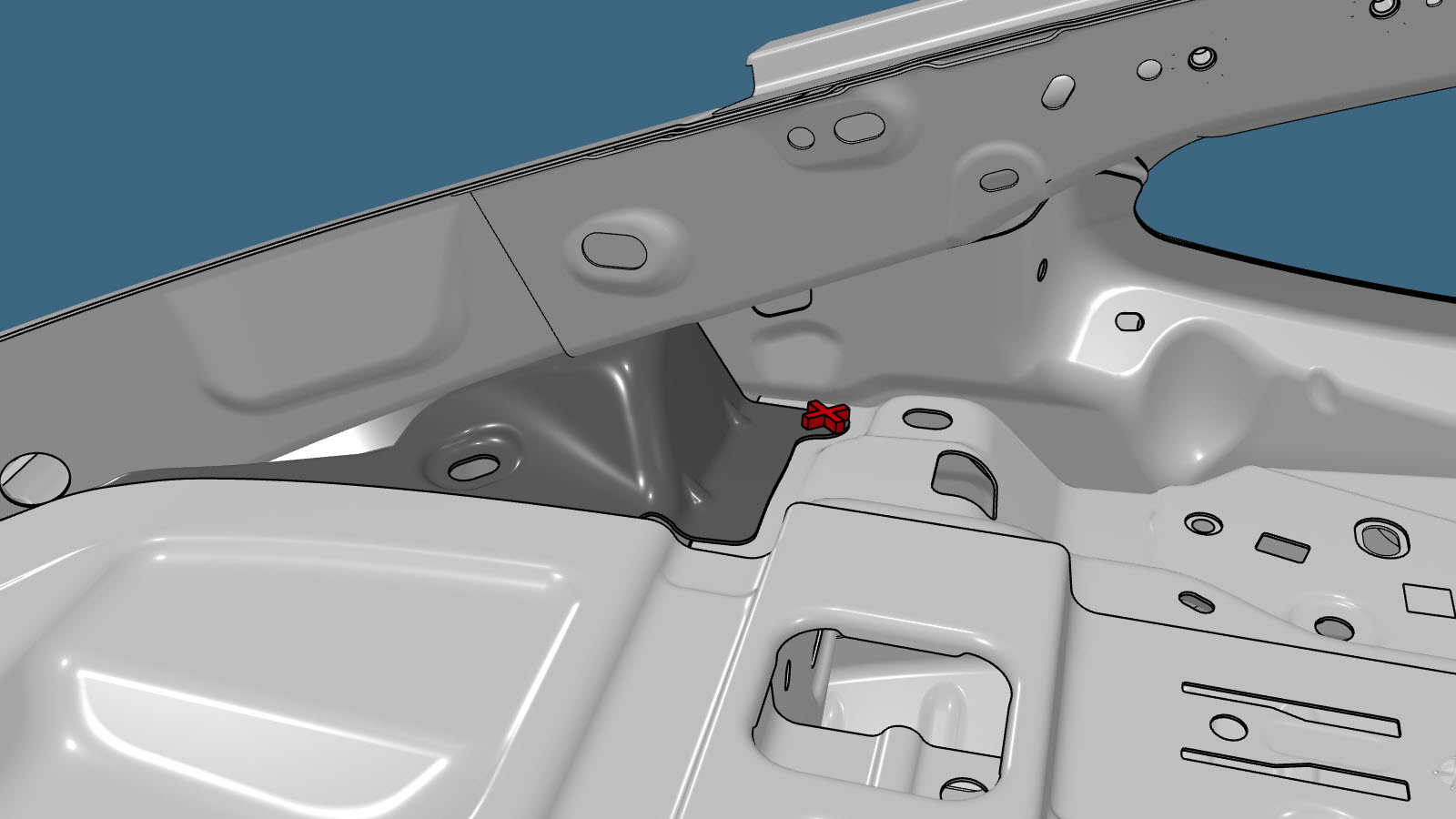

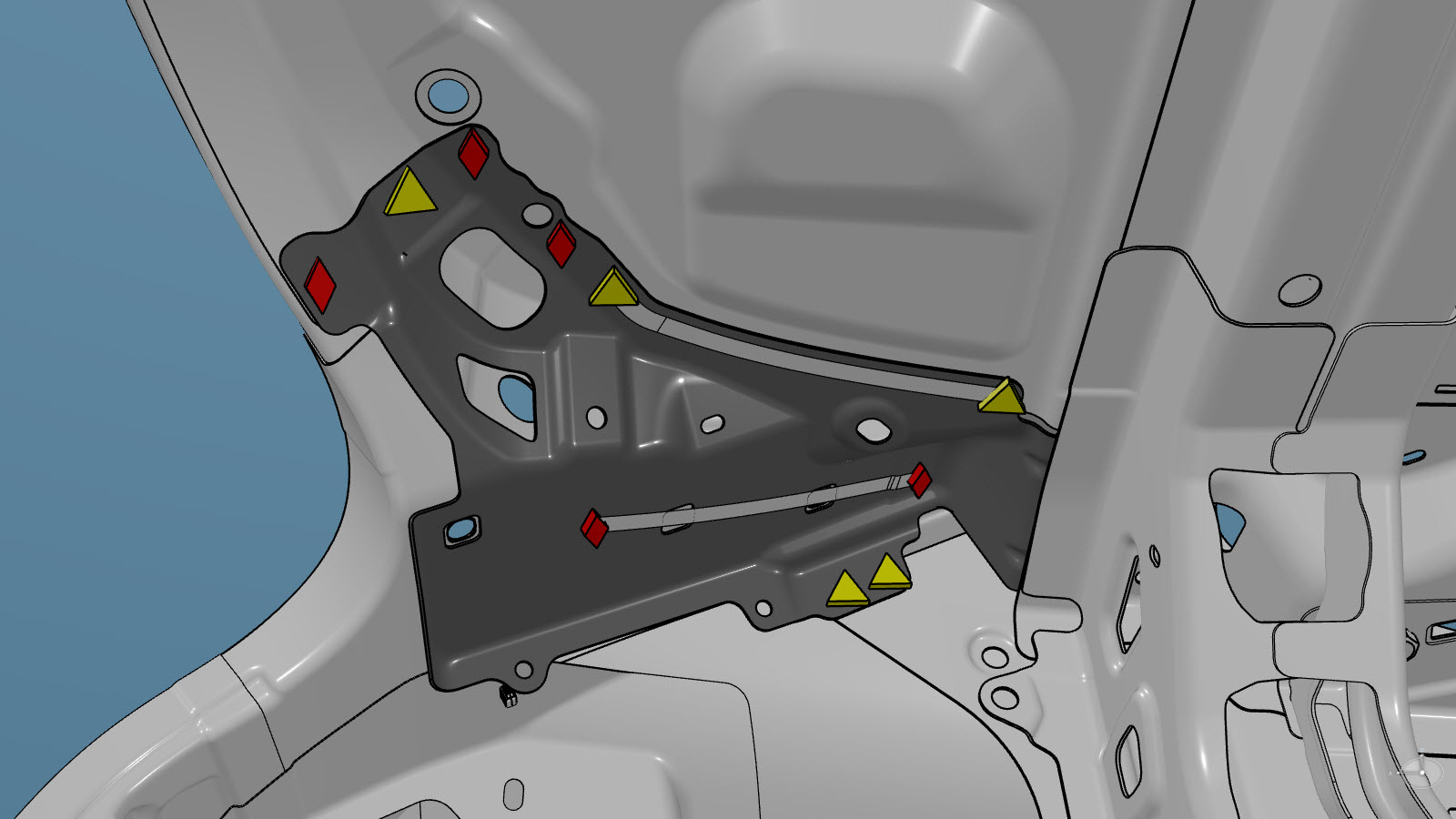

    结构型灯笼铆钉，6.5 毫米

    流型铆钉 S18

    螺栓，内六角梅花头

    沉头铆钉，4.8 毫米短款
    Informational PurposesAn informational icon, calling your attention
    注

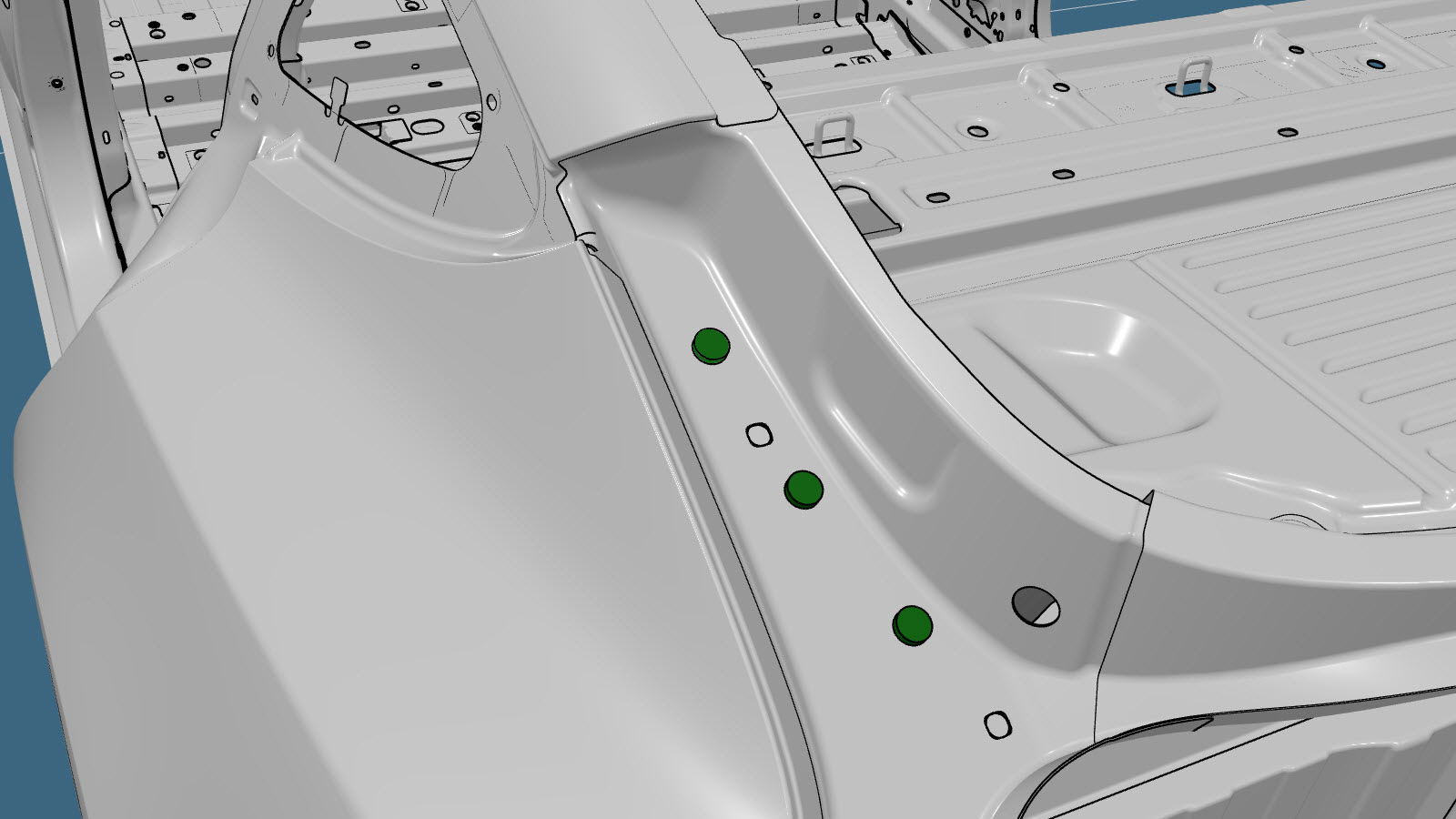

    在原始原厂 SPR 位置各面上安装一颗沉头铆钉，如下所示。

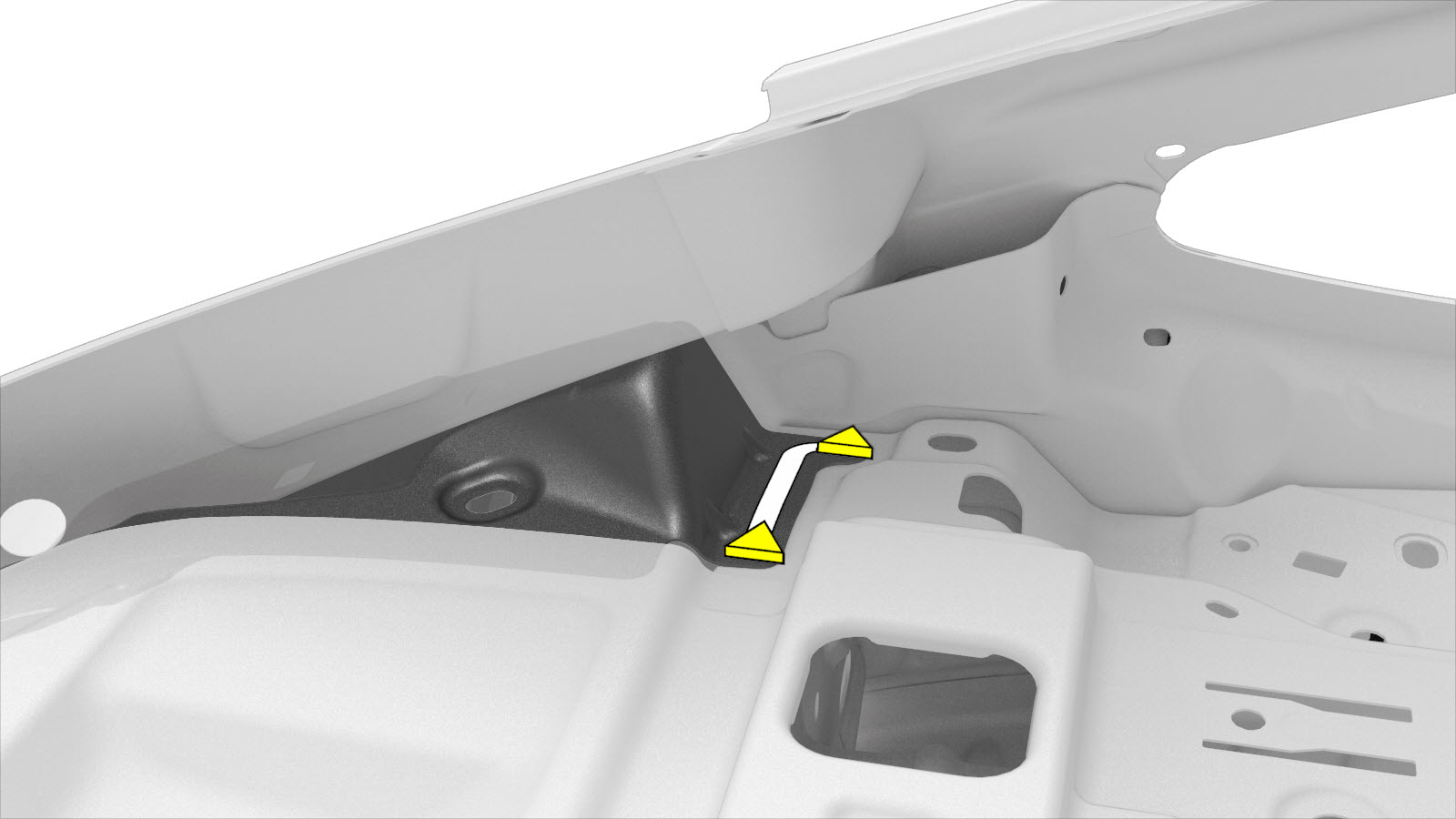

  4. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  5. 安装新部件。
    螺栓，内六角梅花头 扭矩至 16 Nm
  6. 安装车身侧外件的相应区块。
  7. 执行任何必要的维修后操作。
