灯罐总成

零件清单

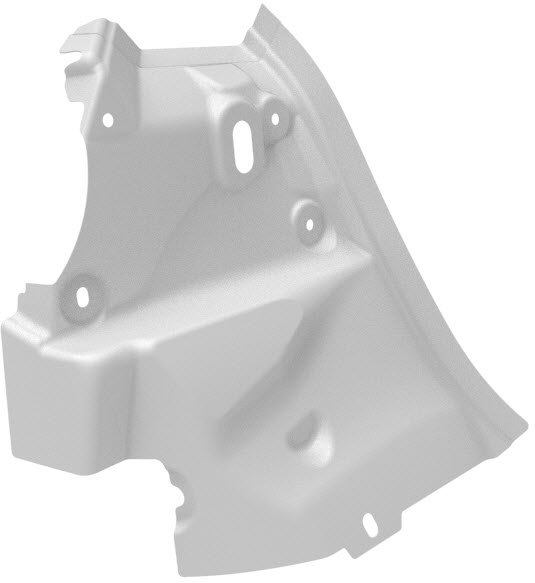

数量 描述 图片/备注
1 M3 ASY, LAMP CAN（灯罐总成）
Informational PurposesAn informational icon, calling your attention
注
更换 LH 组件时： 车辆上的 LH 尾灯是 Tesla 零件号 1077397-00 版本 F（或更低），也请使用 Tesla 零件号 1077397-00 版本 G（或更高）更换 LH 尾灯。
5. 铆钉，4.8 毫米
1 流型铆钉 S18
1 流型铆钉 S08

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 仅限左侧部件： 拆下充电端口外壳总成。
  2. 拆卸原装部件。
    Informational PurposesAn informational icon, calling your attention
    注

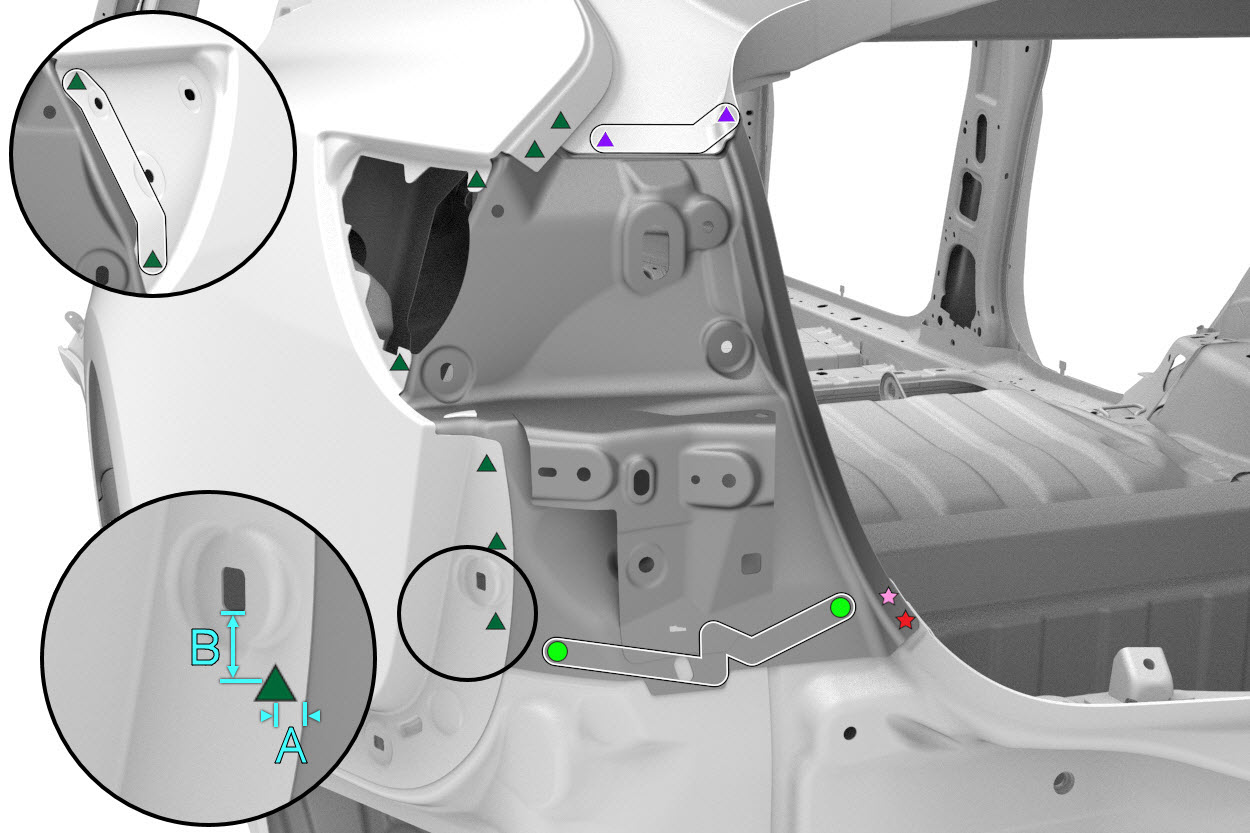

    下图圈注部分显示部分 RH 组件。

    或 原厂 SPR

    或 原厂点焊焊缝

  3. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注

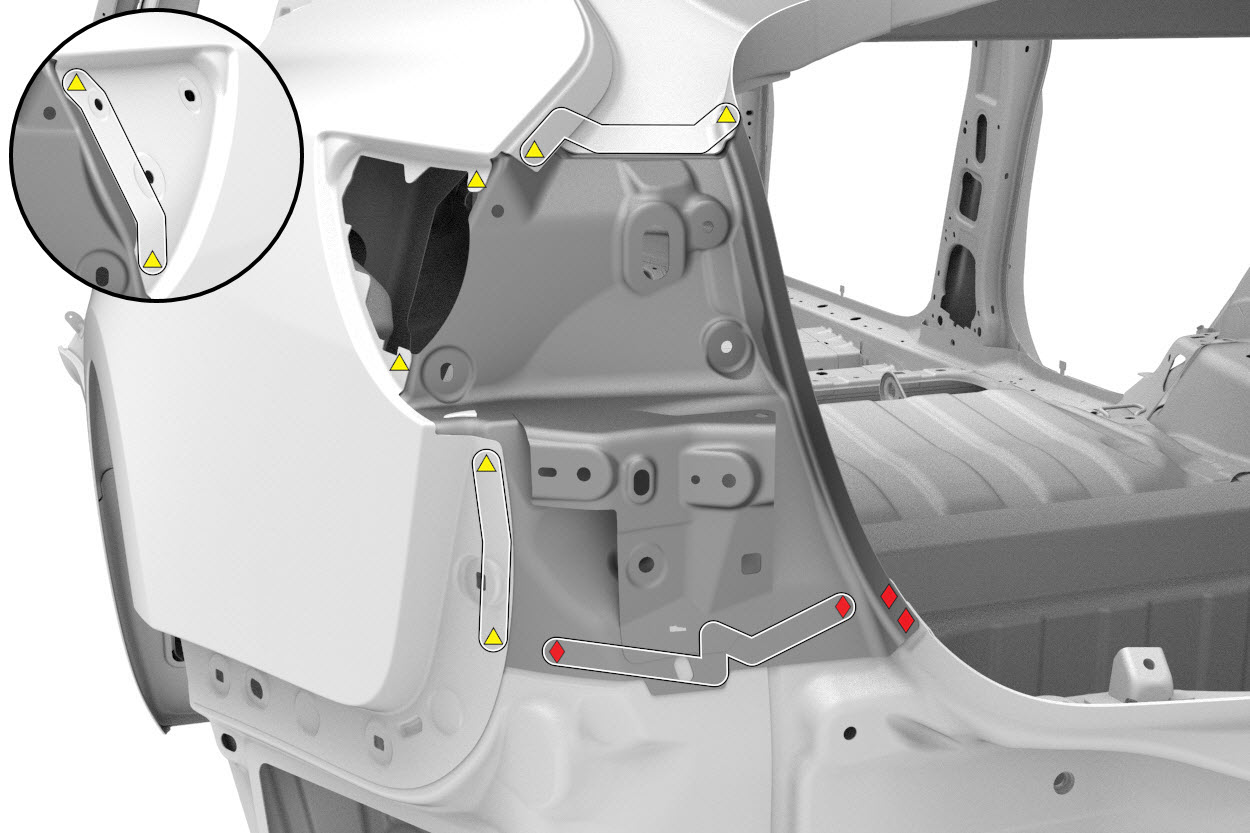

    下图圈注部分显示部分 RH 组件。

    或 安装点焊焊缝

    或 钢塞焊焊缝
    • A = 7 毫米
    • B = 20 毫米

    或 铆钉，4.8 毫米

    或 流型铆钉，S08

    或 流型铆钉，S18

  4. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  5. 安装新部件。
  6. 执行电阻点焊。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  7. 执行 GMA 焊接。

    或 钢塞焊焊缝

    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
    Informational PurposesAn informational icon, calling your attention
    注
    进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。
  8. 仅限左侧部件： 安装充电端口外壳总成。
  9. 执行任何必要的维修后操作。
