前底板加长板
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

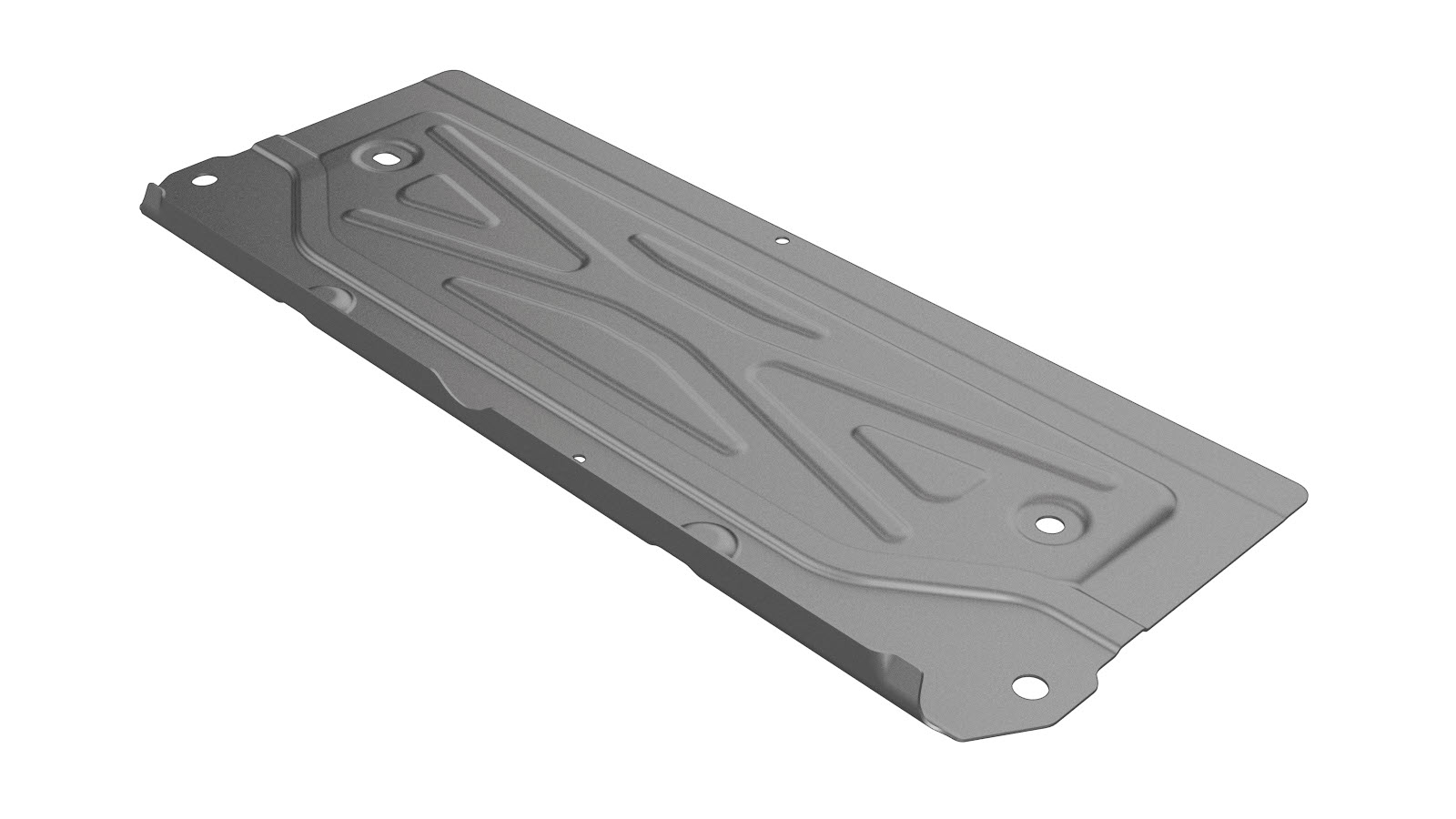

| 1 | ASY - FRT FLOOR EXTENSION（前底板加长板） |
|
| 6 |
高强度结构型铆钉，6.5 毫米
|
|
| 4 |
沉头铆钉，4.8 毫米短款
|
|
| 13 |
沉头铆钉，4.8 毫米长款
|
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
-

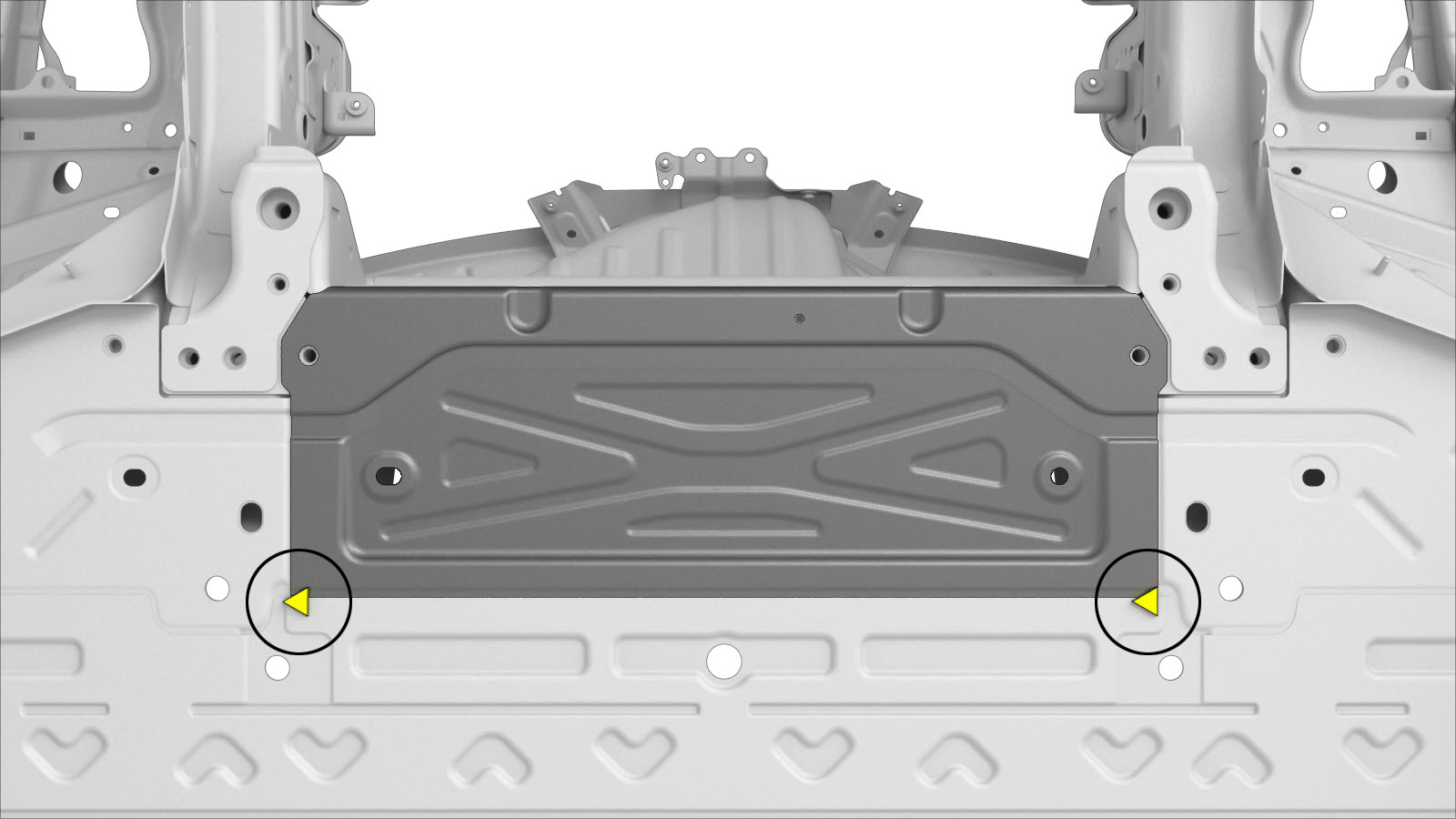

拆卸原装部件。
或

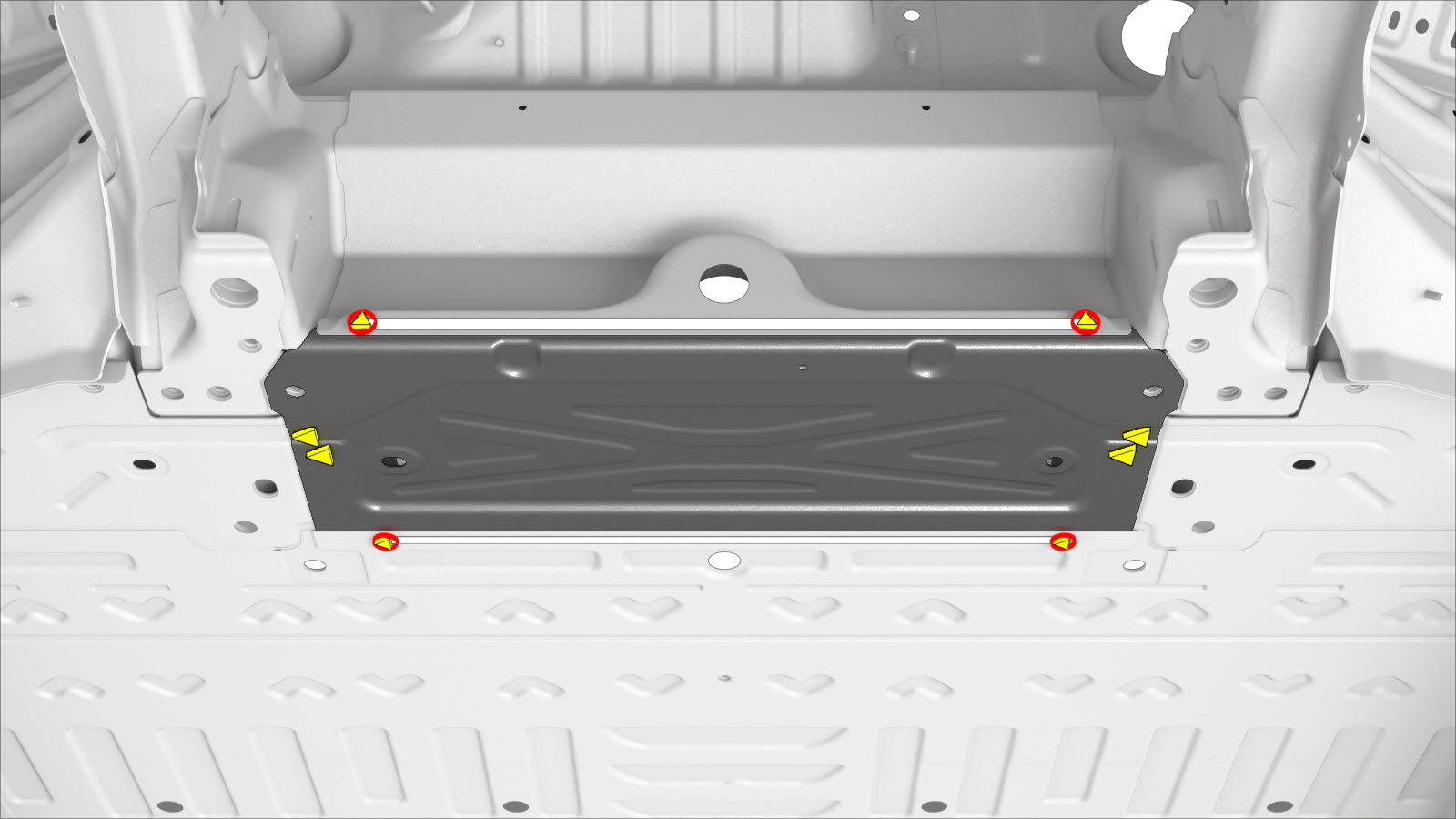

钻透原厂点焊焊缝
注钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊。
或

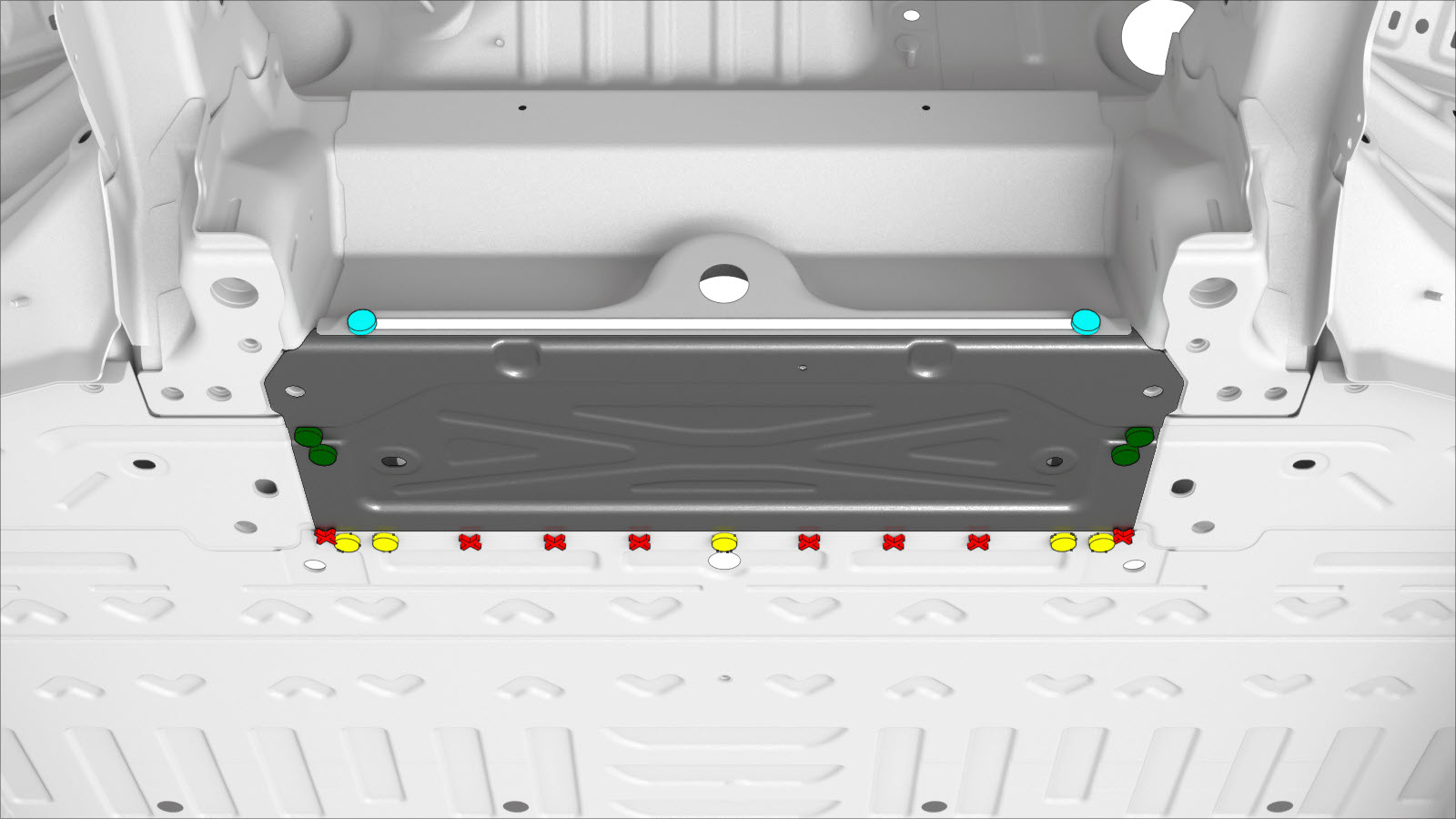

原厂点焊焊缝

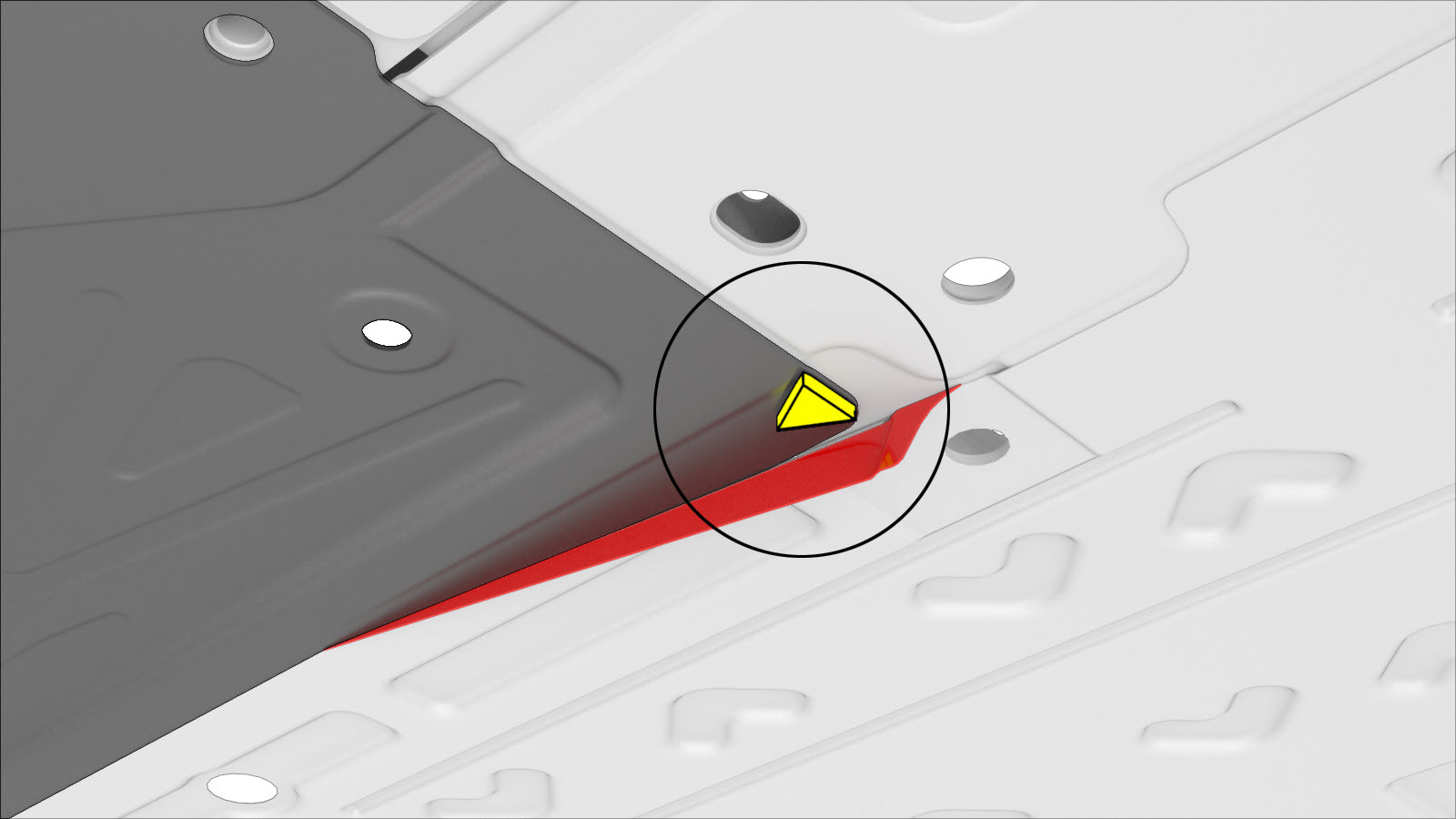

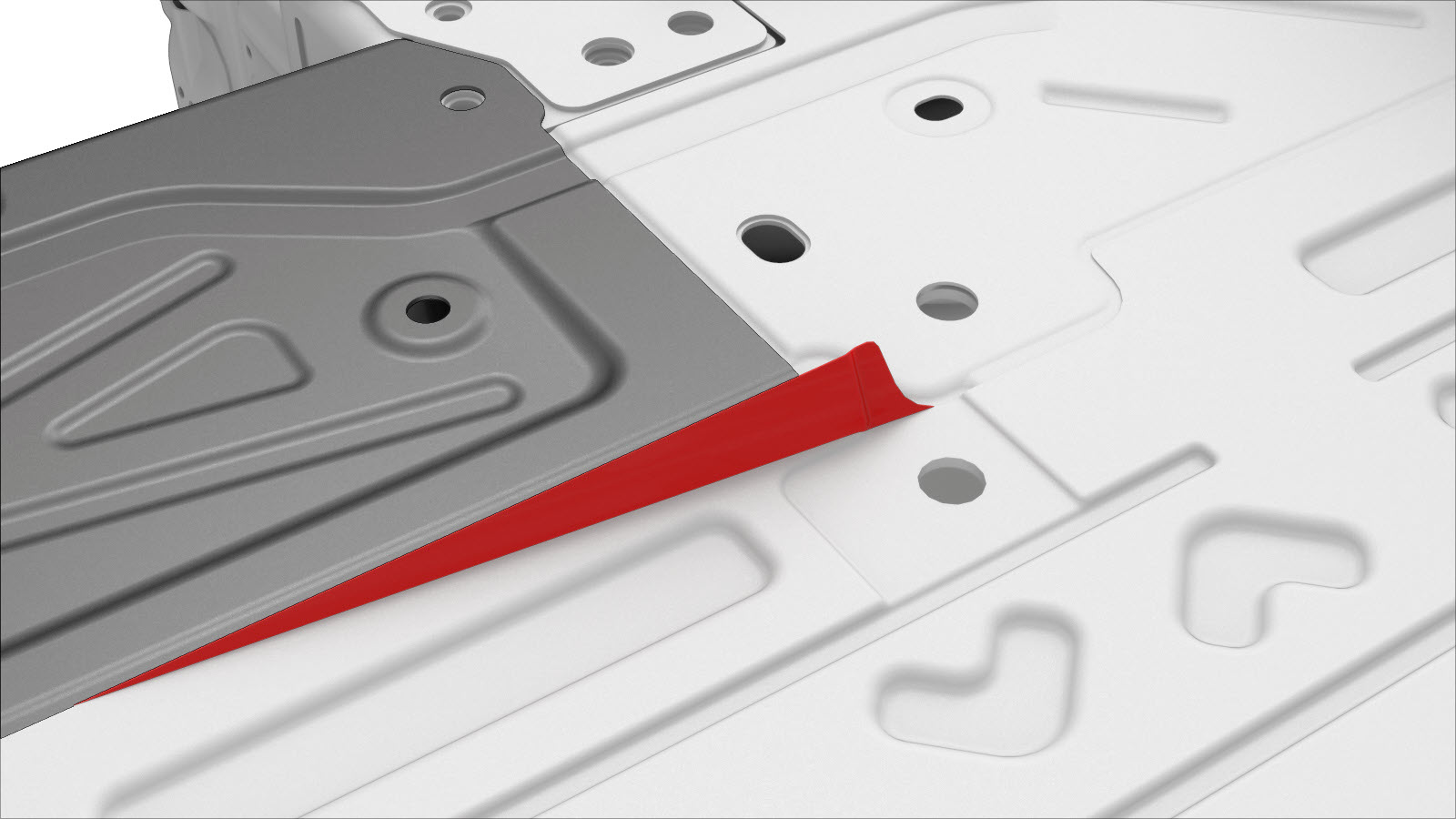

注要检修以黑色圈出的点焊焊缝，请将中央车底面板的边缘（以红色显示）折回。
-
准备安装。

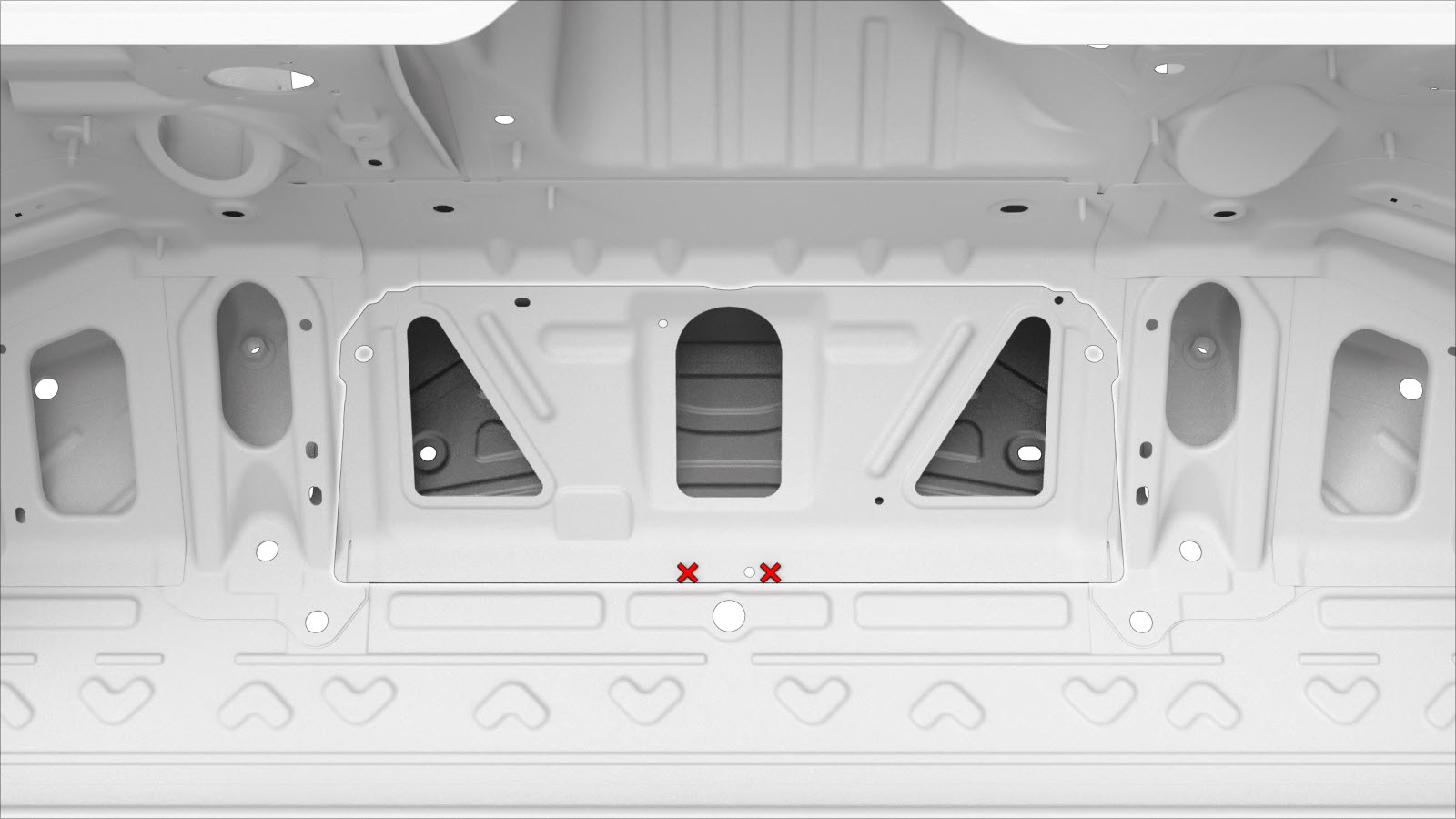

注红色 X 表示此处工厂安装的紧固件未进行更换。

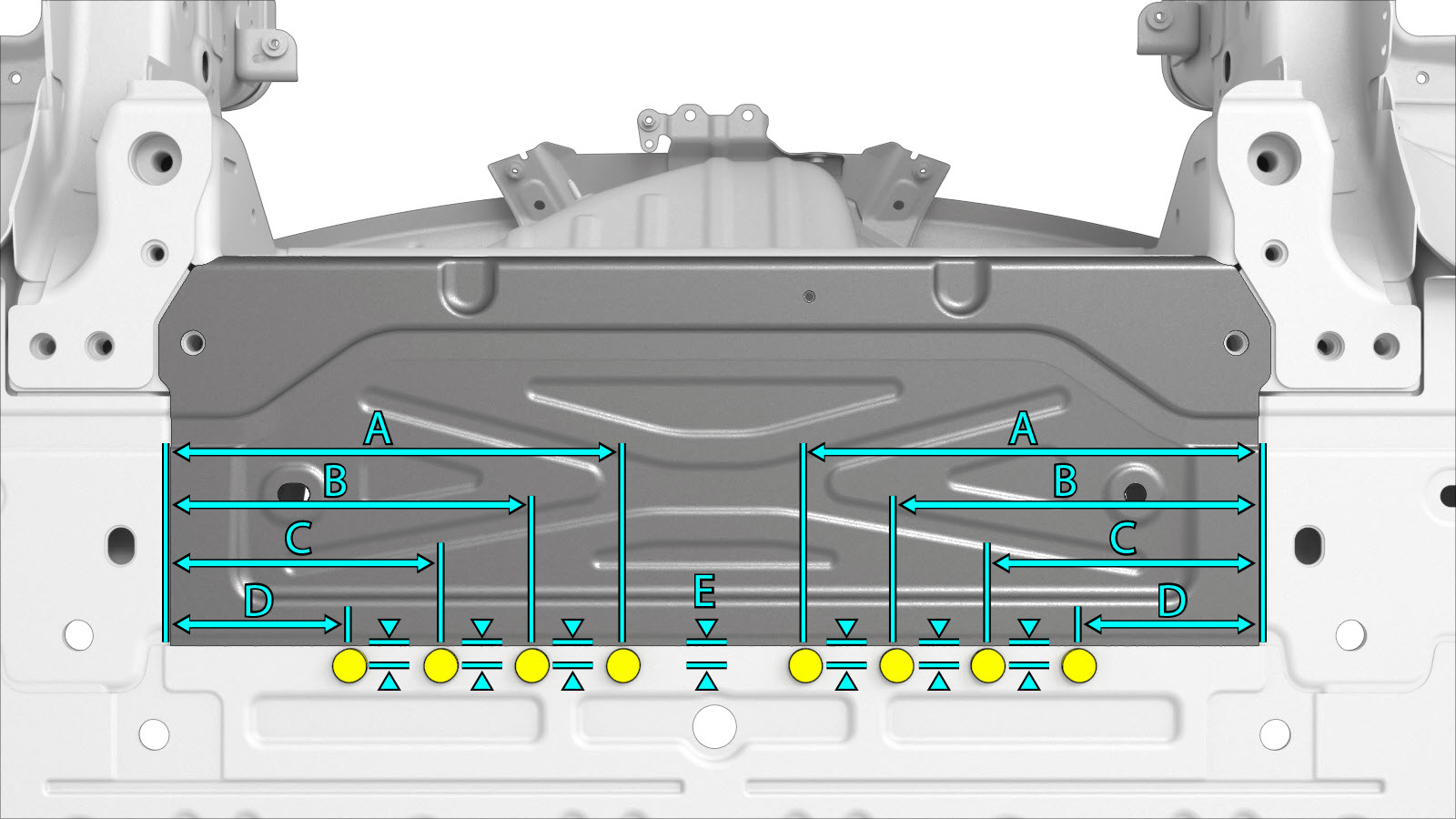

或 沉头铆钉，4.8 毫米长款
- A = 263 毫米。
- B = 210 毫米。
- C = 158 毫米。
- D = 105 毫米。
- E = 11 毫米。
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
- 执行任何必要的维修后操作。
