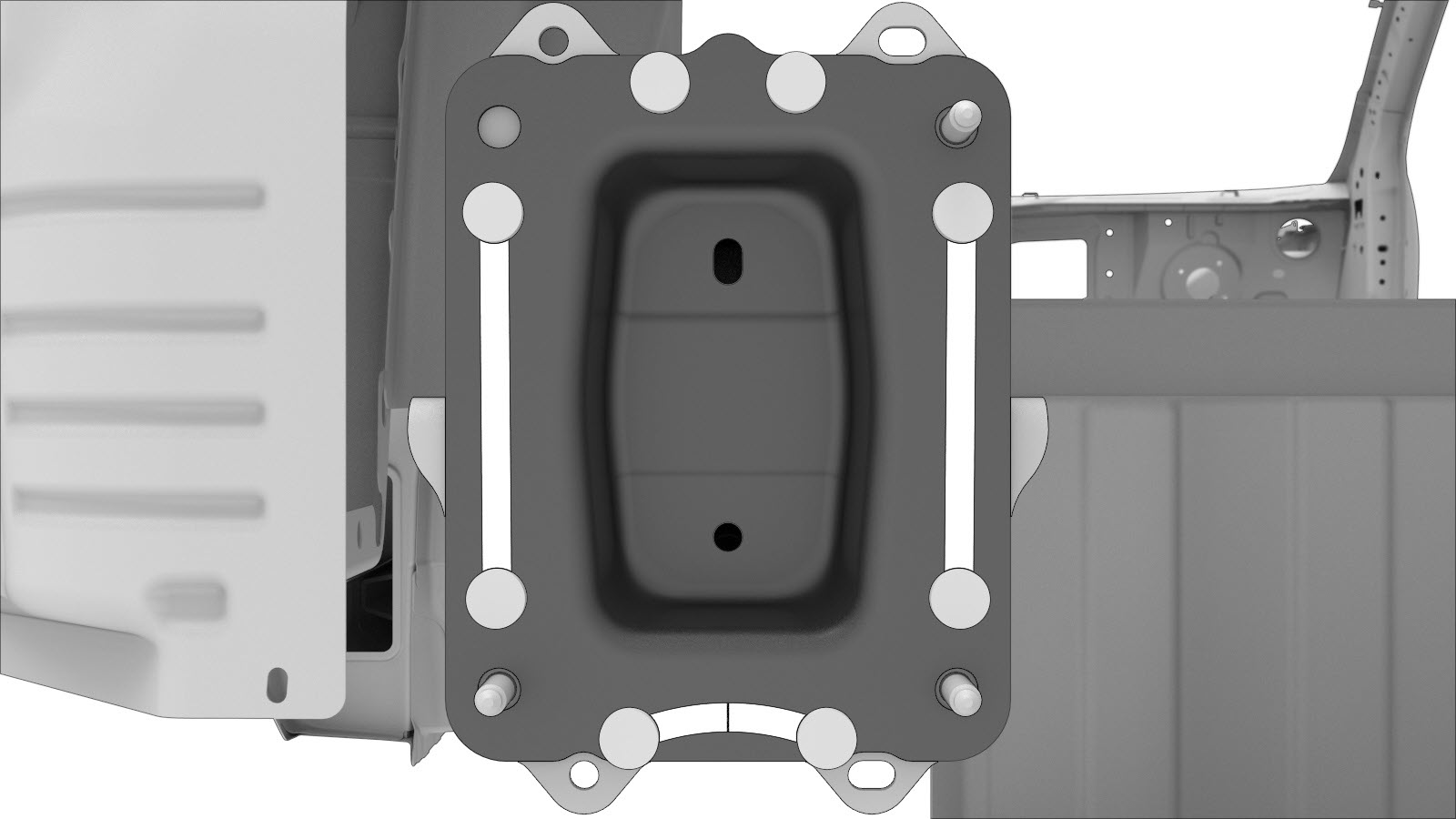

后车架纵梁端板
校正代码：
10101815502
注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

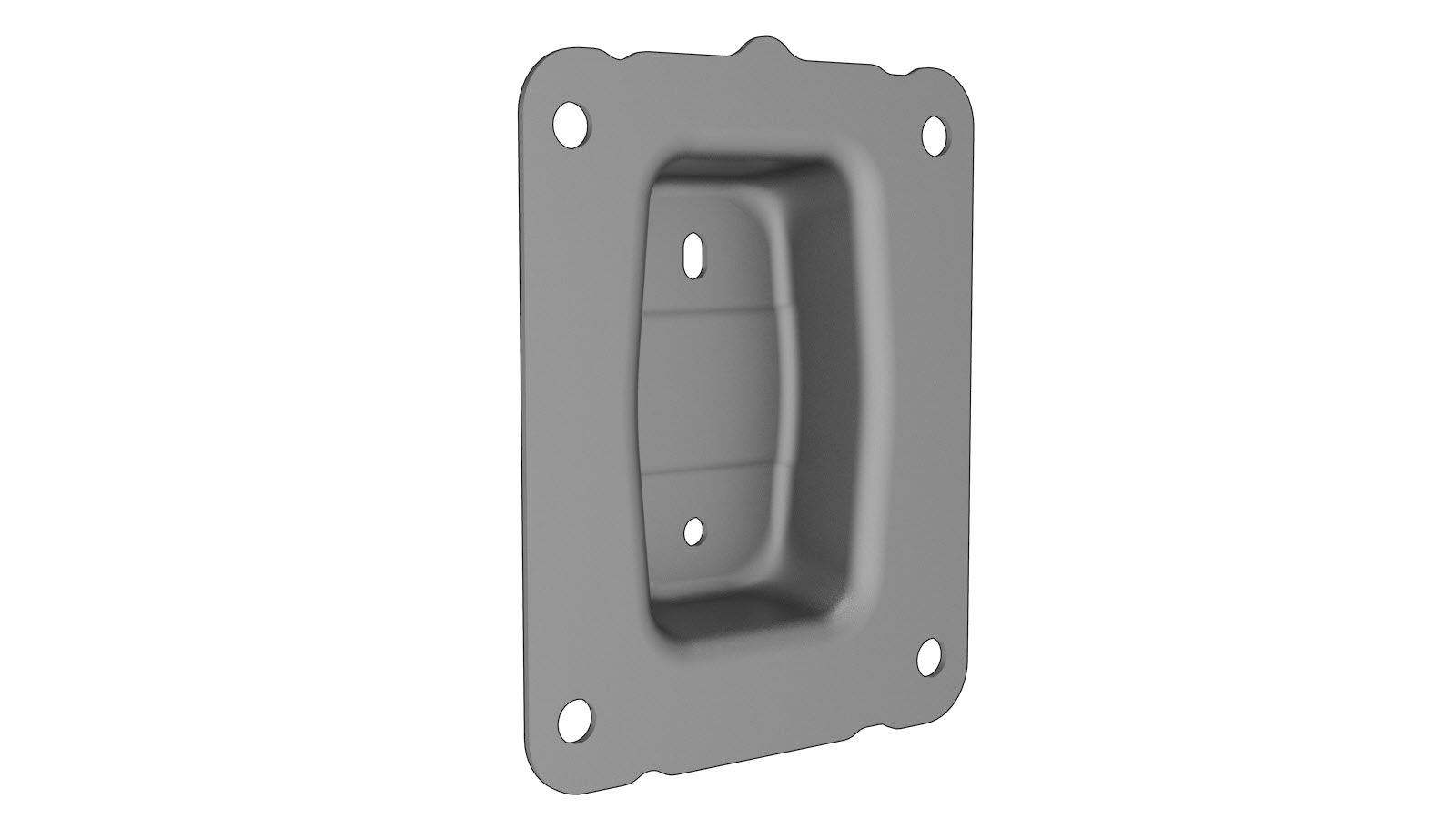

| 1 | Brkt-Rr Rail to Bumper Plate（后车架纵梁端板） | |

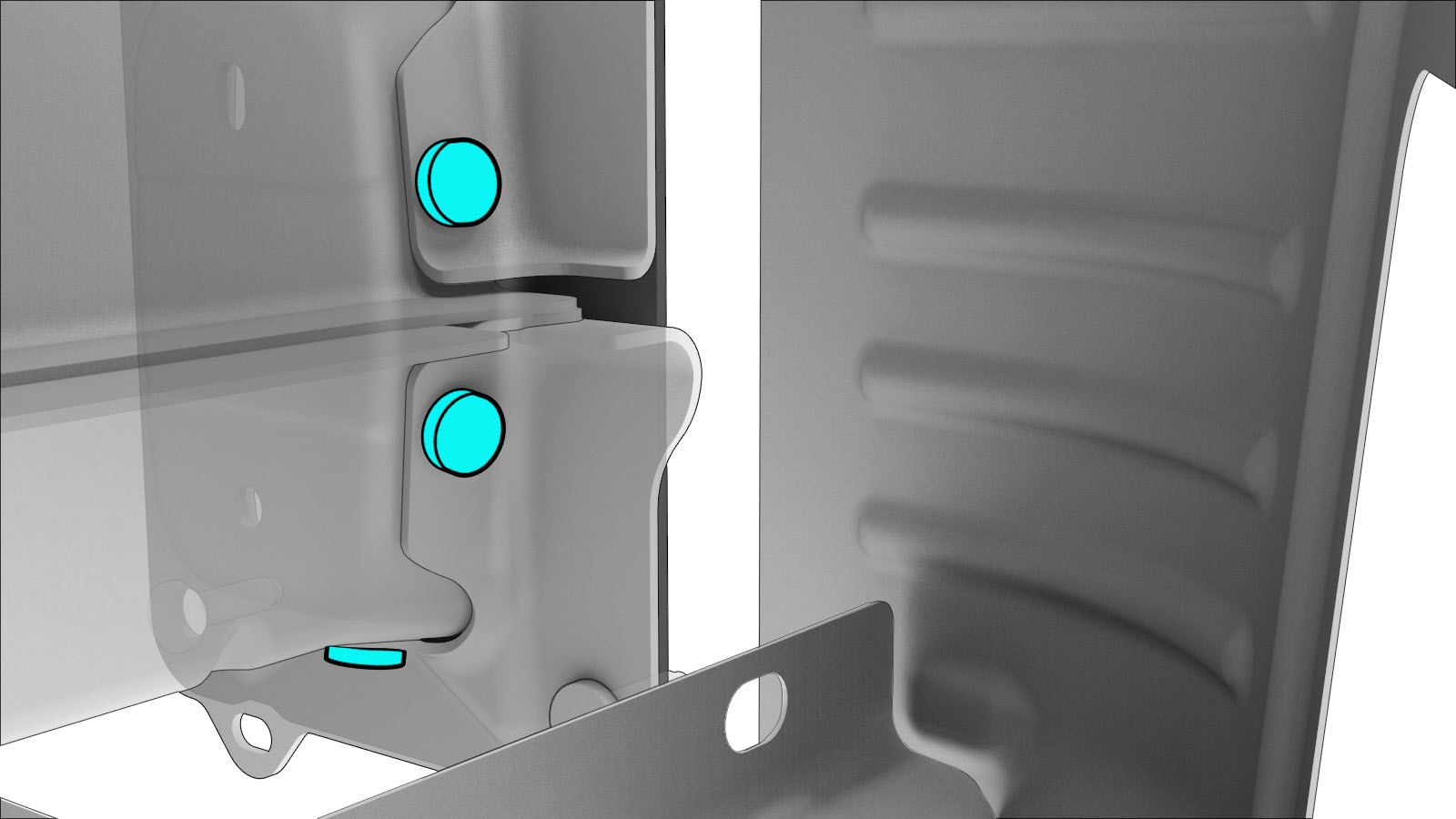

| 8 | 高强度结构型铆钉，6.5 毫米 | |
| 13 | 结构型沉头铆钉，6.5 mm |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
- 密封件 - 后备箱（拆卸和更换）。
- 座椅靠背 - 第二排 - LH（拆卸和更换）。
- 座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 座椅靠背 - 第二排 - RH（拆卸和更换）。
- 地毯 - 后备箱 （一片式）（拆卸和更换）。
- 饰板 - 侧 - 后备箱 - RH（拆卸和更换）。
- 饰板 - 侧边 - 后备箱 - LH（拆卸和更换）。
- 支架 - 尾灯 - LH（拆卸和更换）。
- 支架 - 后翼 - LH（拆卸和更换）。
- 支架 - 后 - 中间（拆卸和更换）。
- 保险杠梁 - 后（拆卸和更换）。
- 抽气机 - LH（拆卸和更换）。
- 饰板 - 后备箱（拆卸和更换）。
-
拆卸后车身面板。
-
拆下行李箱底板总成（侧面板）。
-
拆卸后纵梁至下部围板加长件。
-

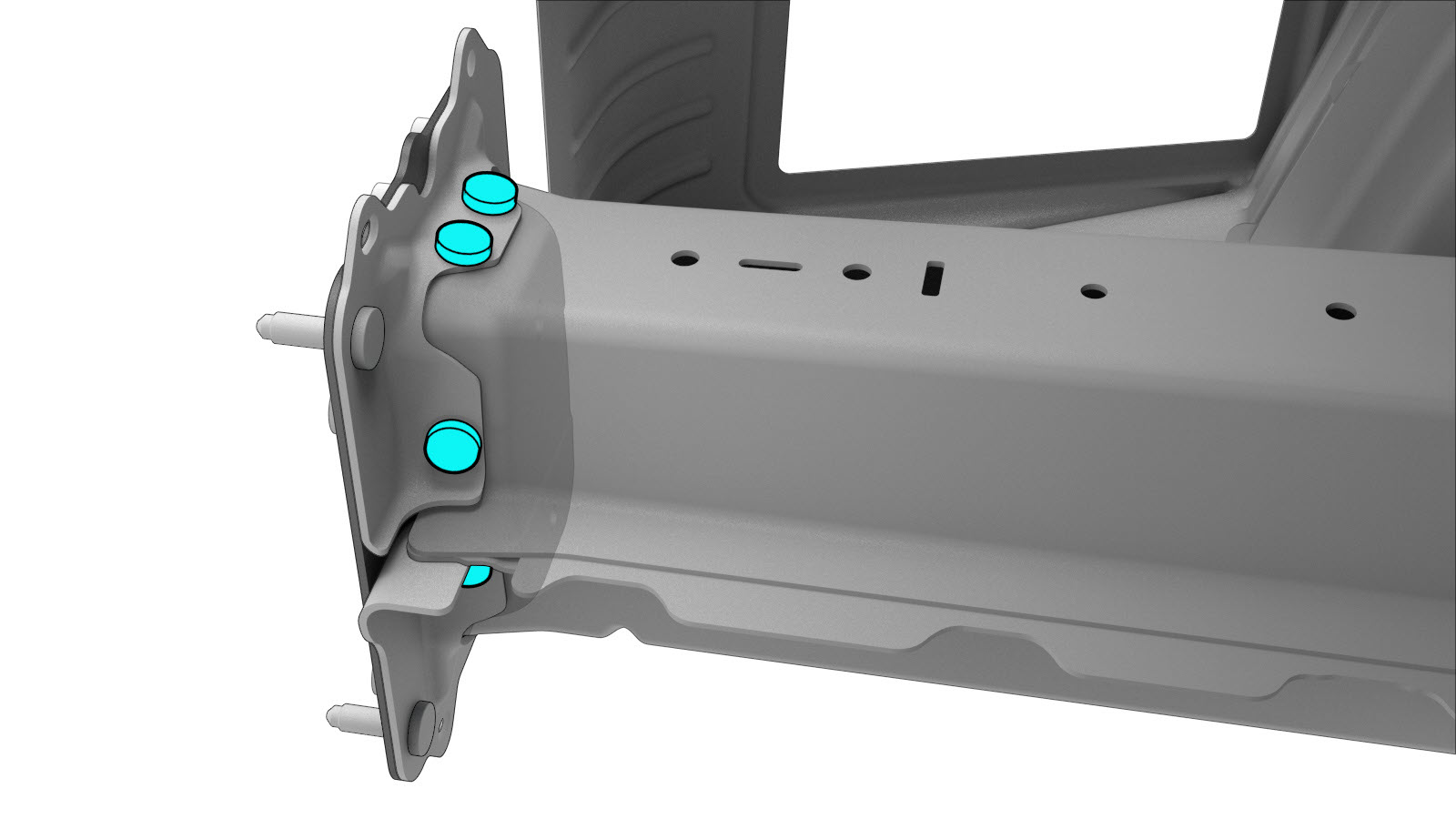

拆卸原装部件。
或 原厂点焊焊缝
-
准备安装。
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
-
安装新后纵梁至下部围板加长板。
-
安装行李箱底板总成（侧面板）。
-
安装新后车身面板。
- 执行任何必要的维修后操作。
- 饰板 - 后备箱（拆卸和更换）。
- 抽气机 - LH（拆卸和更换）。
- 保险杠梁 - 后（拆卸和更换）。
- 支架 - 后 - 中间（拆卸和更换）。
- 支架 - 后翼 - LH（拆卸和更换）。
- 支架 - 尾灯 - LH（拆卸和更换）。
- 饰板 - 侧边 - 后备箱 - LH（拆卸和更换）。
- 饰板 - 侧 - 后备箱 - RH（拆卸和更换）。
- 地毯 - 后备箱 （一片式）（拆卸和更换）。
- 座椅靠背 - 第二排 - RH（拆卸和更换）。
- 座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 座椅靠背 - 第二排 - LH（拆卸和更换）。
- 密封件 - 后备箱（拆卸和更换）。
