后节点

零件清单

数量 描述 图片/备注

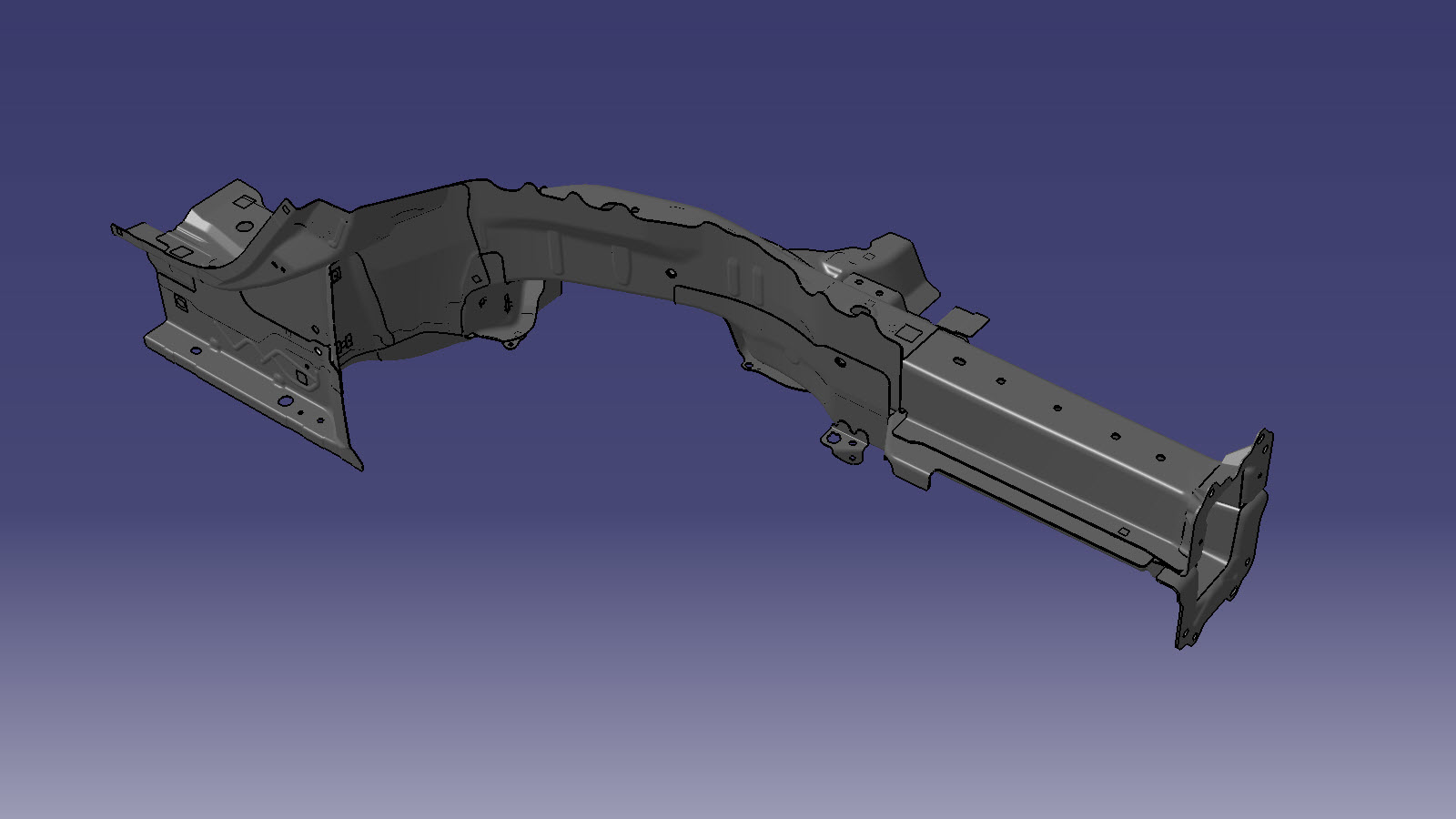

1 Asy-FrameRail Rr Complete（后节点）
12 高强度结构型铆钉，6.5 毫米
17 结构型灯笼铆钉，6.5 毫米
4 沉头铆钉，4.8 毫米长款
2 结构型沉头铆钉，6.5 毫米
1 结构型铆钉，6.5 毫米中款
2 铆钉，4.8 毫米
4 沉头铆钉，4.8 毫米短款
13 流型铆钉 S18
1 流型铆钉 S08
2 流型铆钉 S28
10 流型铆钉 S38
2 螺栓，六角头，BOLT & WSHR, HX, M8x23.5,STL[109],PTC,ZNNI Tesla 零件号 1063260-00-C。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

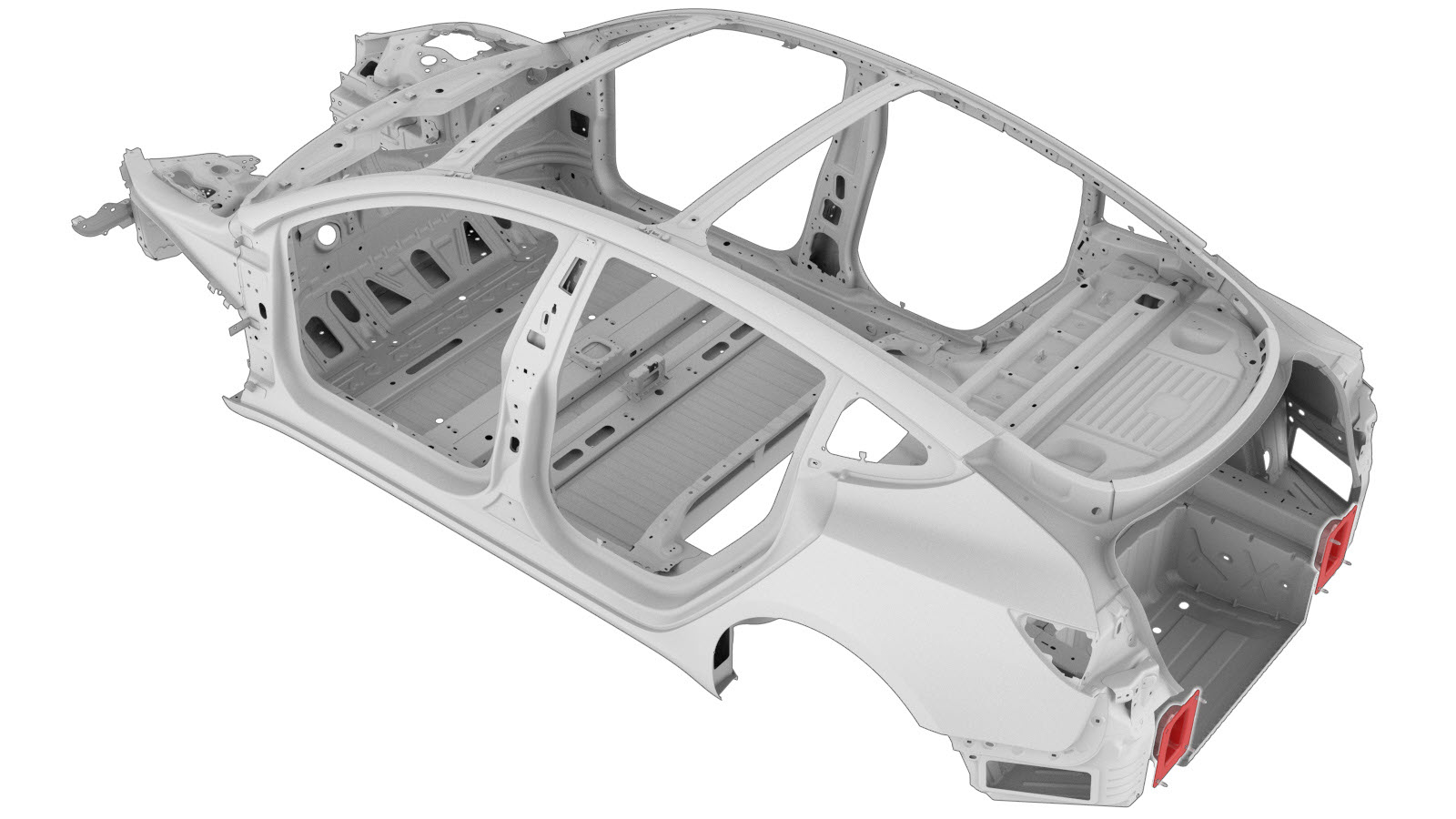

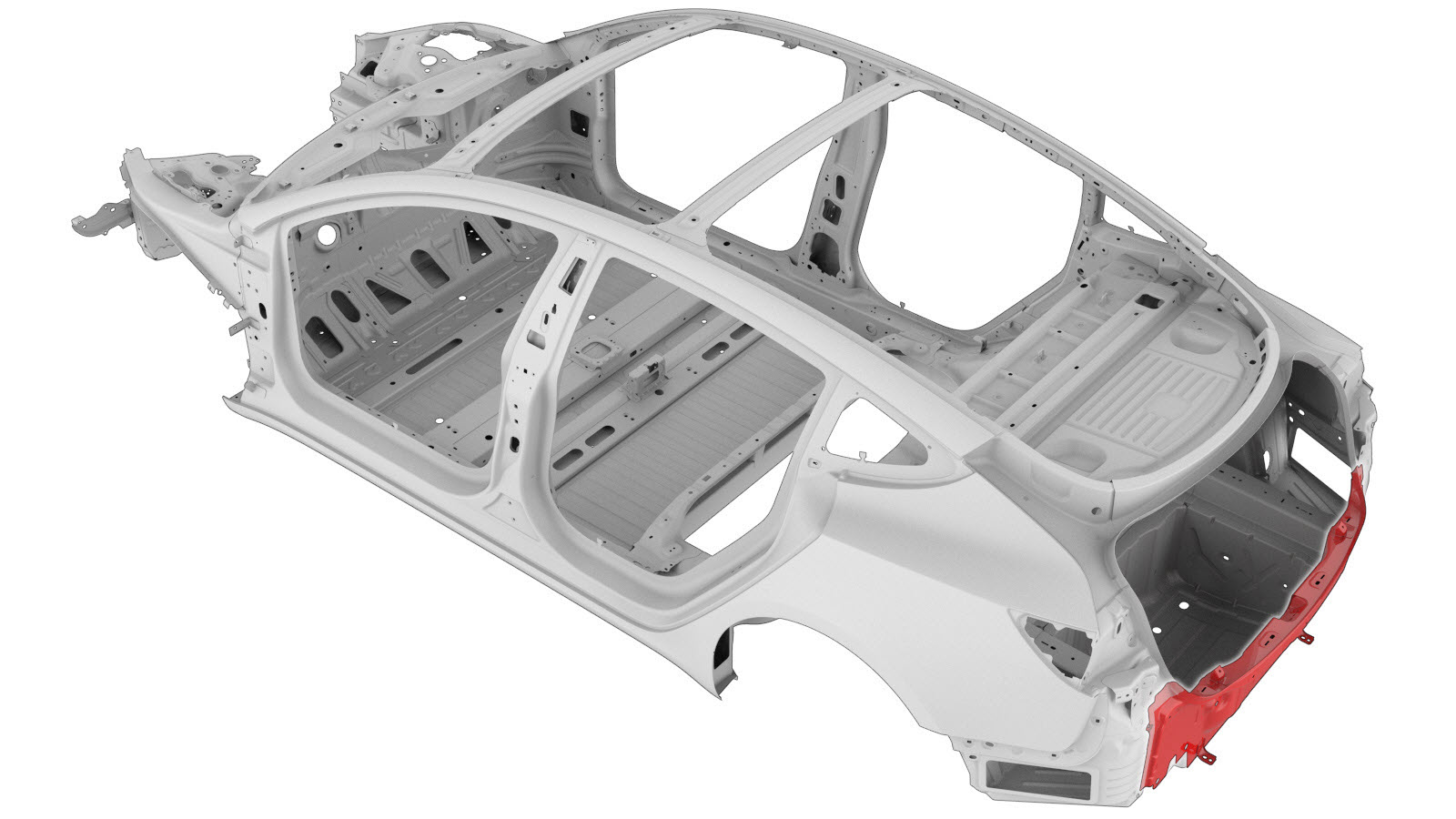

  1. 拆卸后车架纵梁端板。

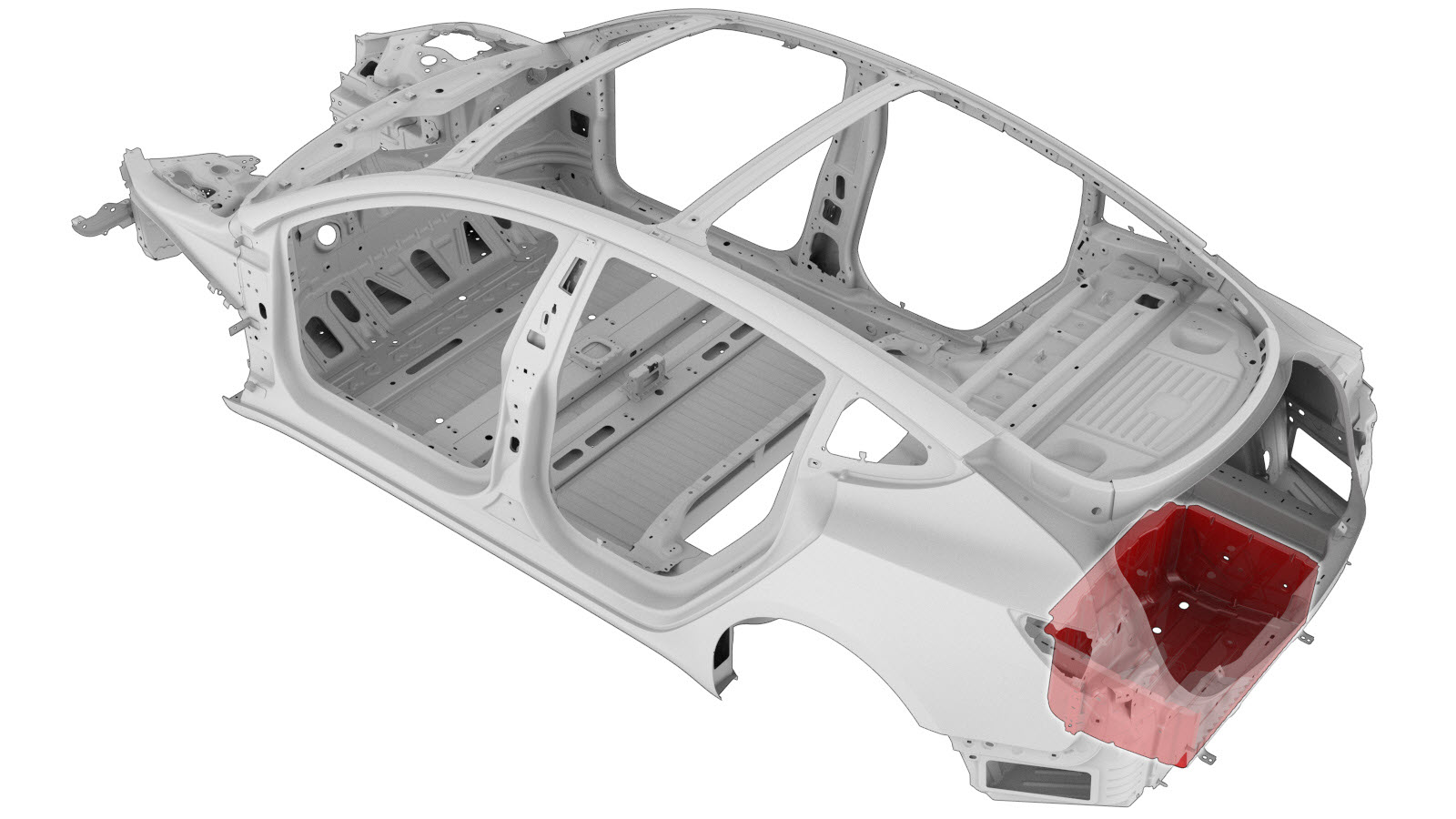

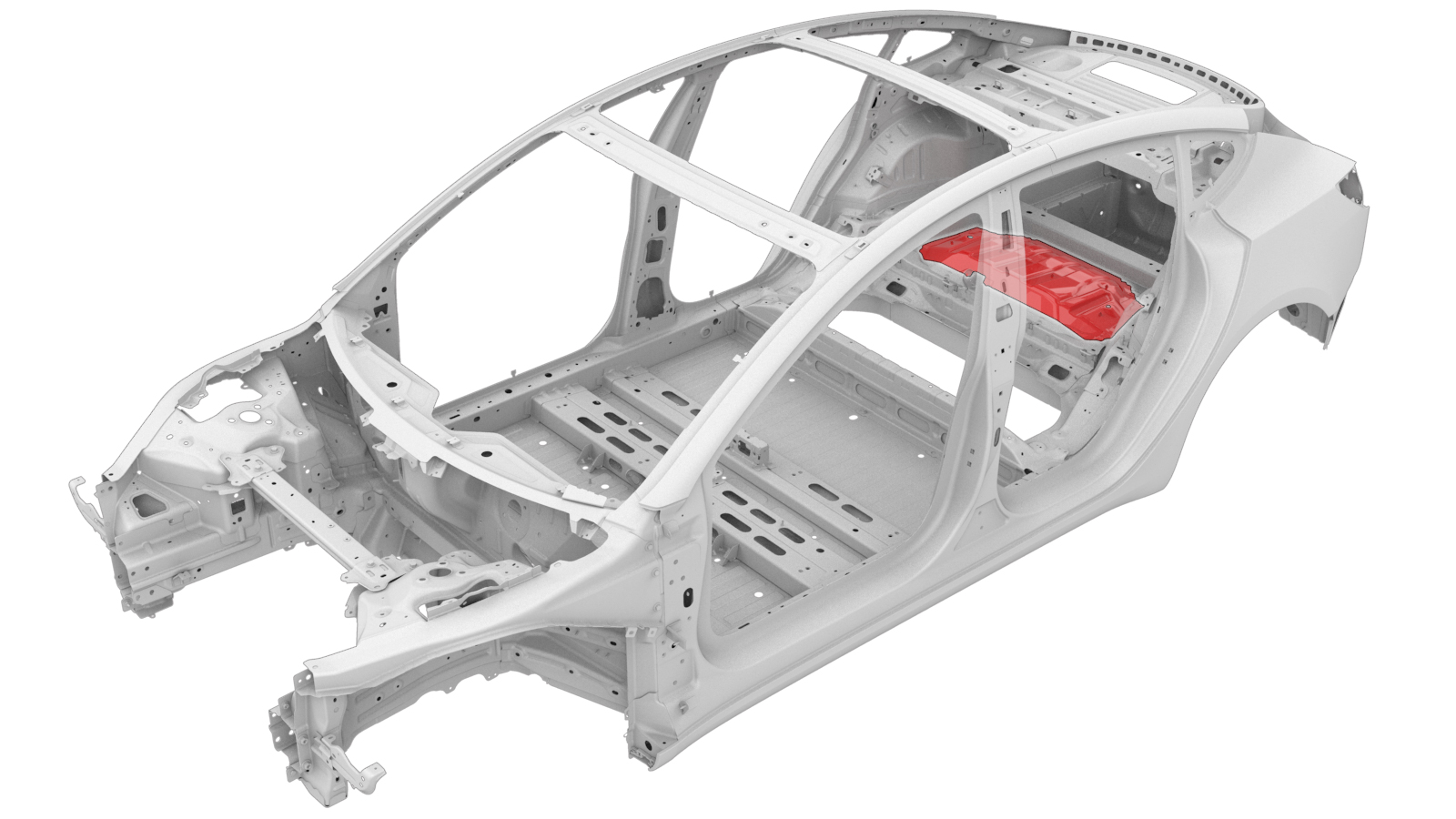

  2. 拆卸行李箱底板总成（完整）。
  3. 拆卸后电机罩底板。
  4. 拆卸后副框架下部横梁。

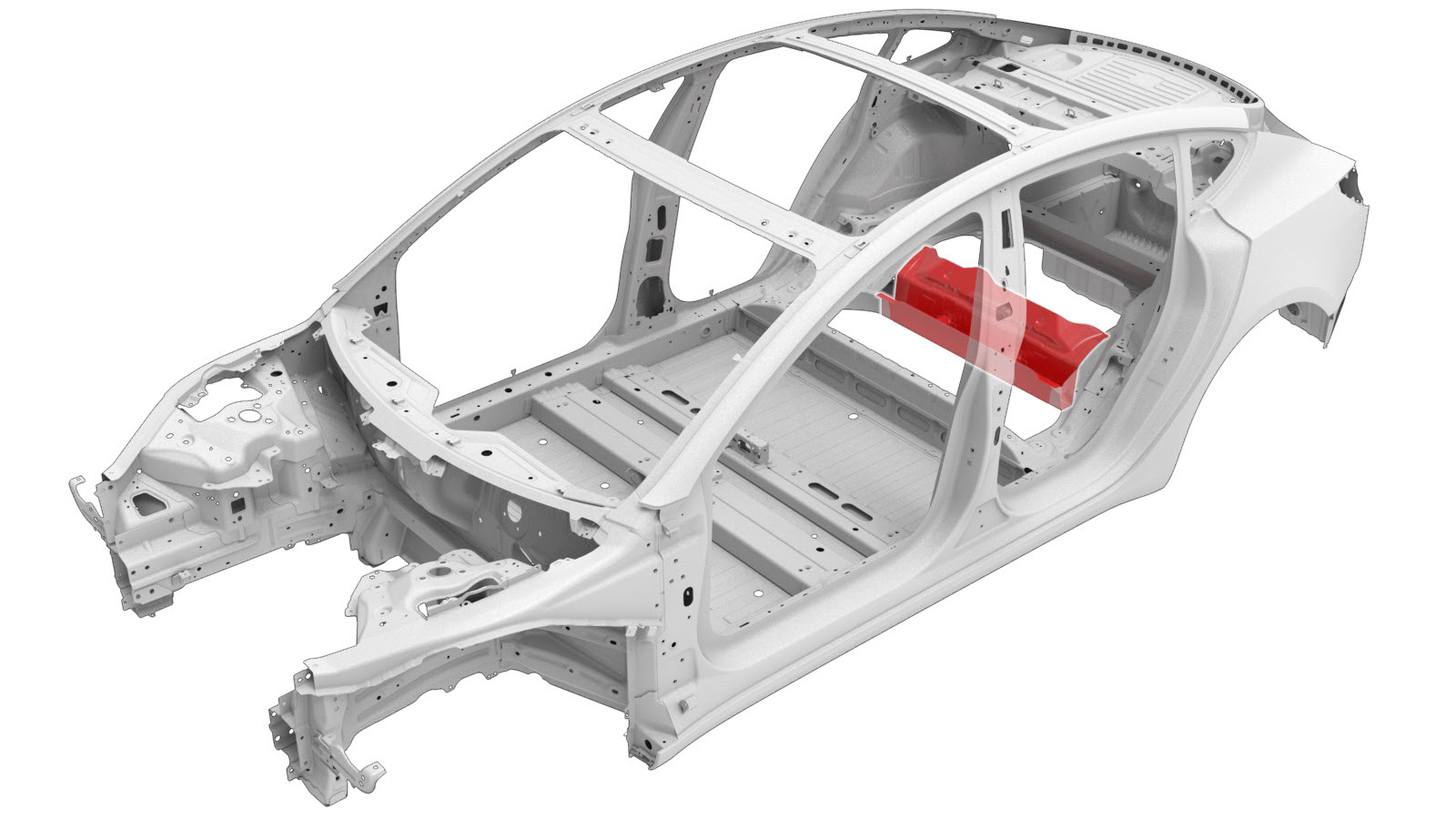

  5. 拆卸第三排座椅横梁（下部）。
  6. 拆卸踵板横梁。

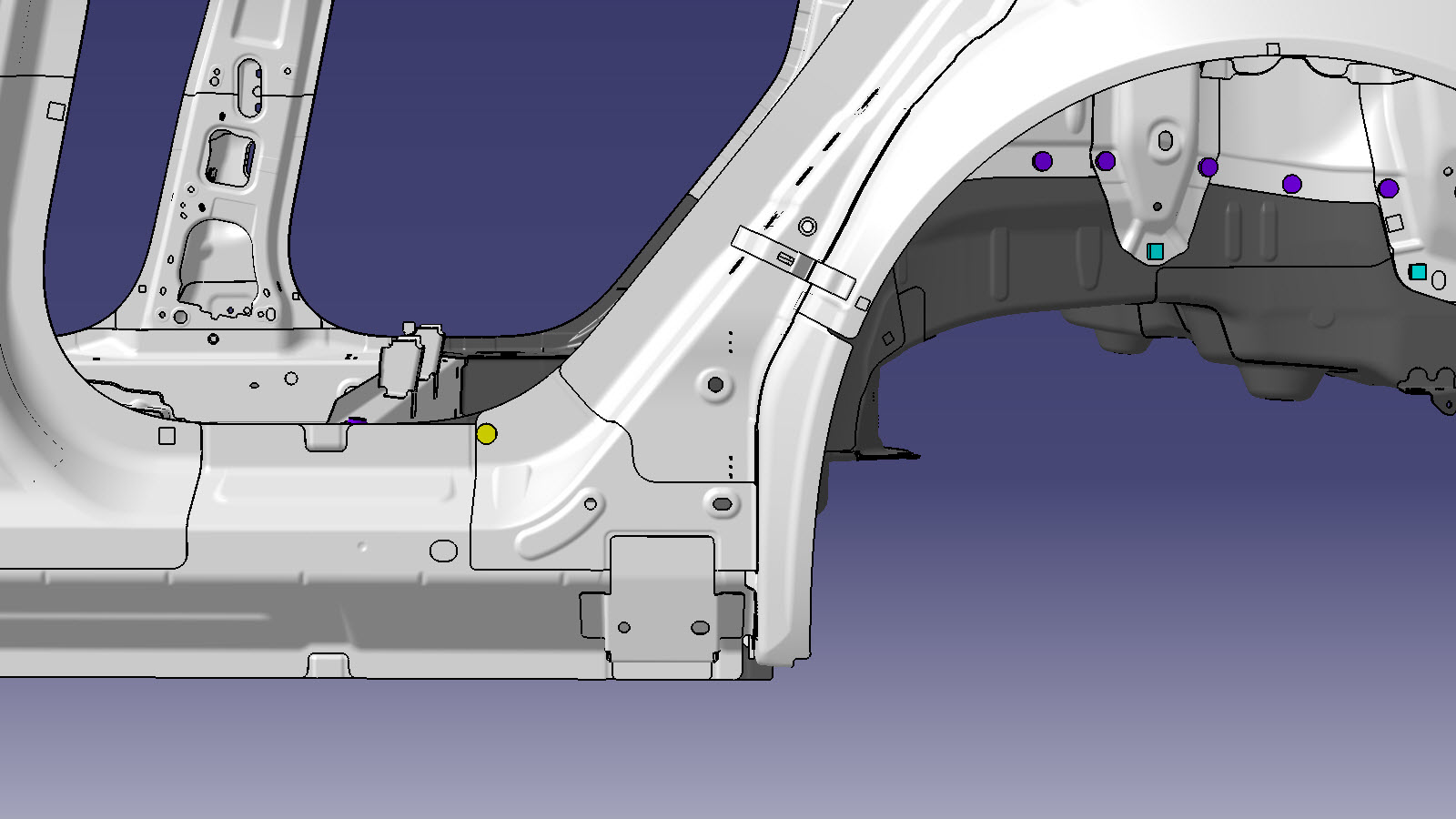

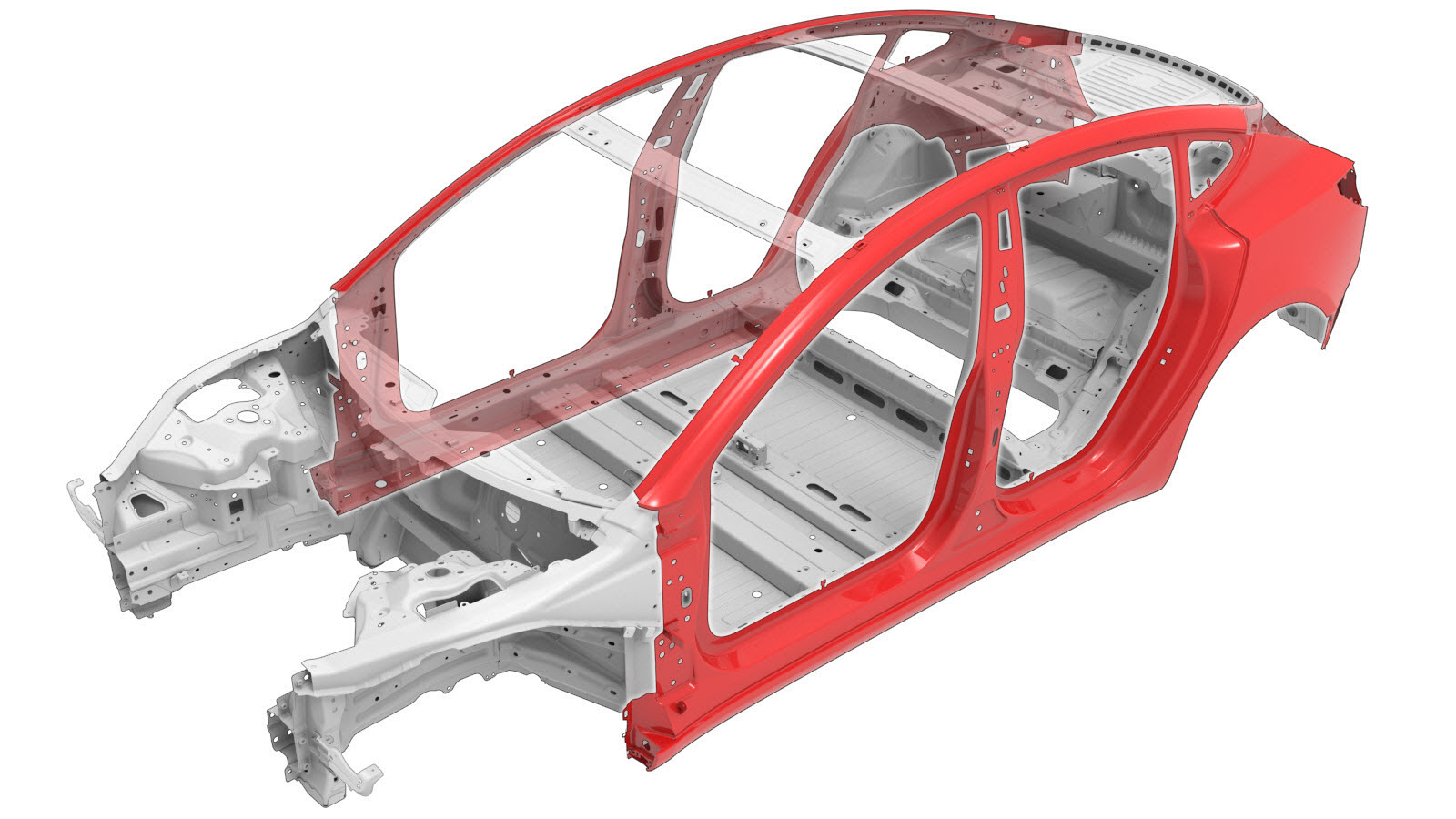

  7. 拆下车身侧外件总成的必要部分，露出要更换的底层组件。

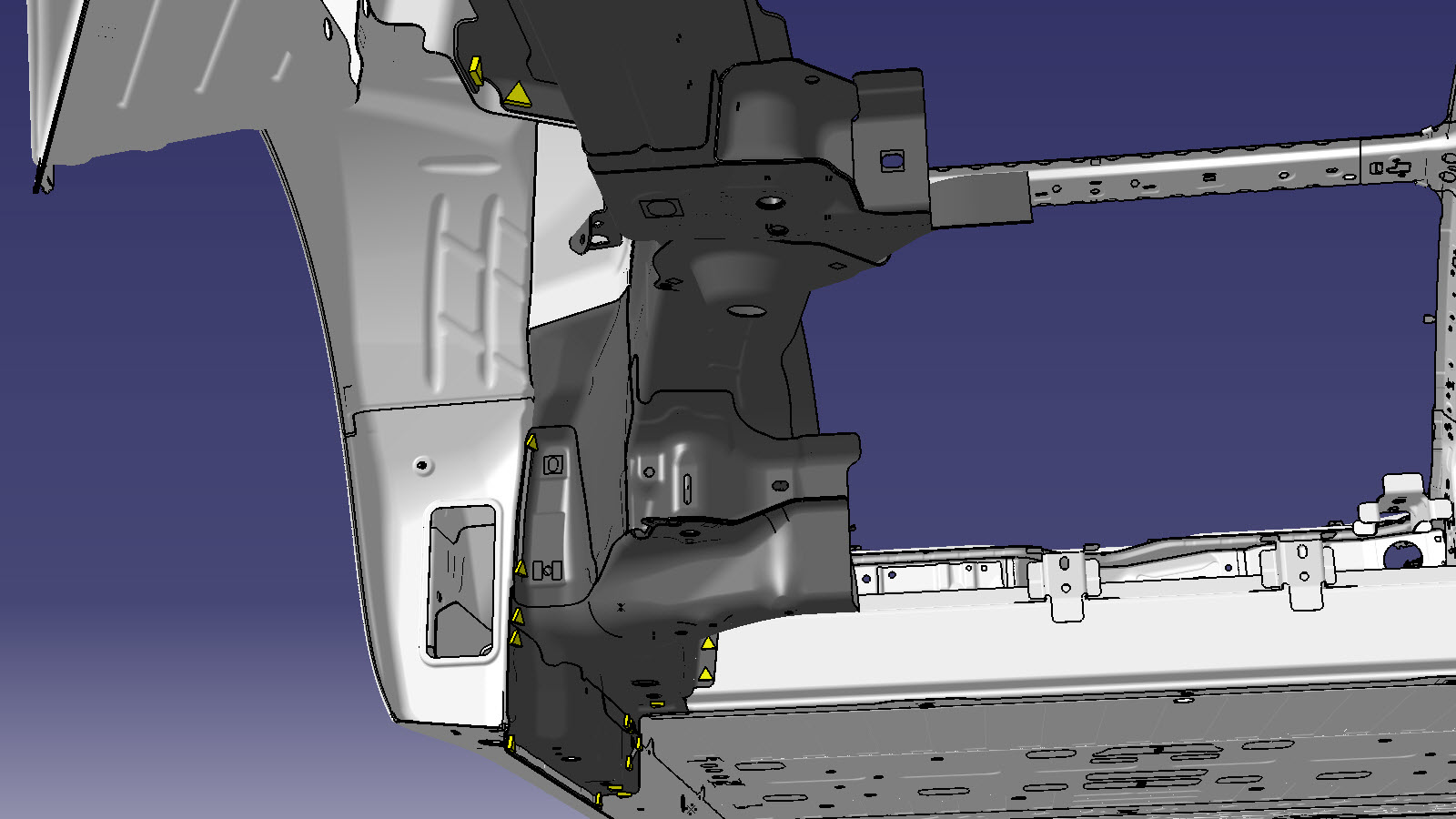

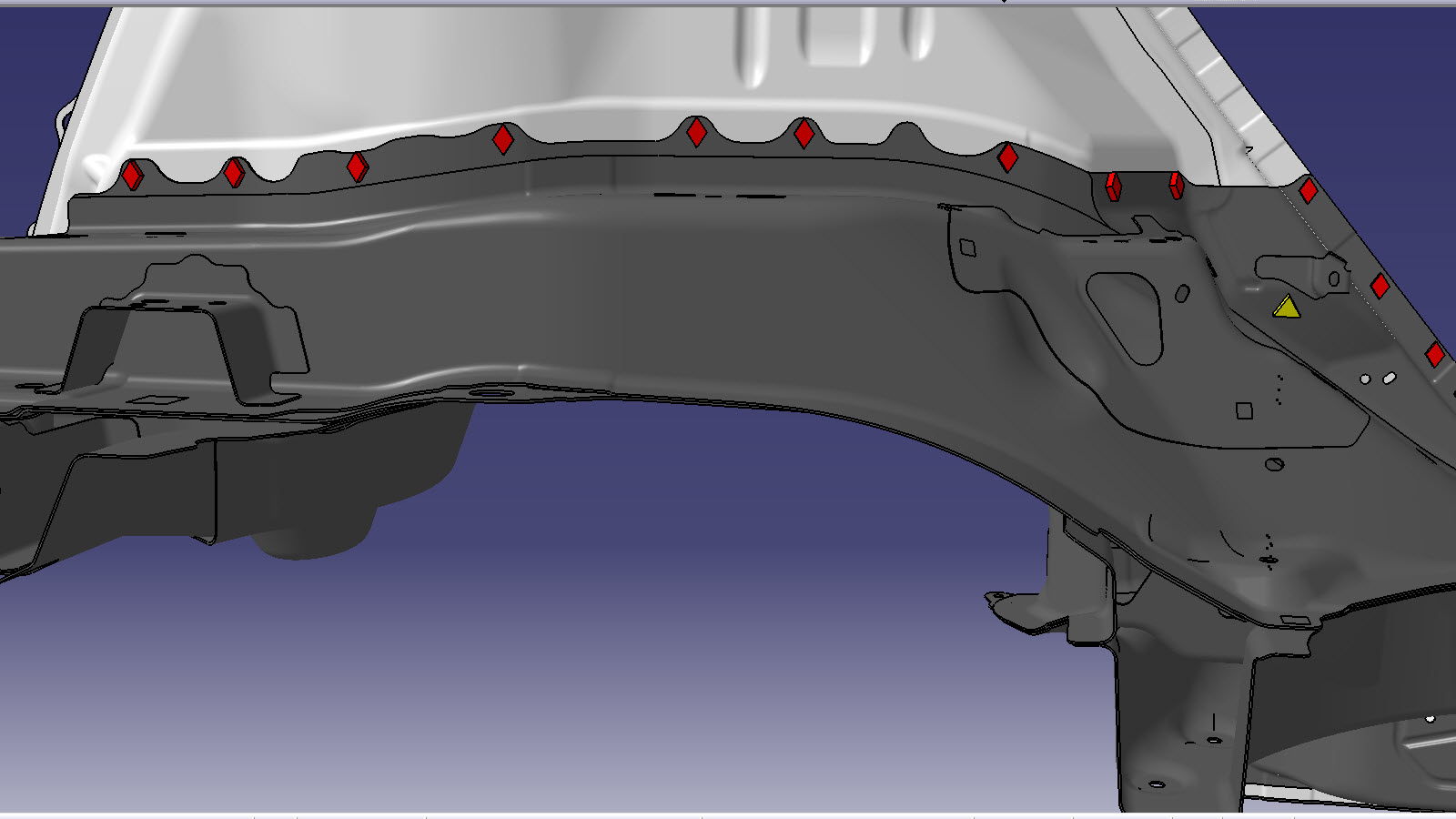

  8. 拆卸原装部件。

    或 原厂点焊焊缝

    或 钻透原厂点焊焊缝
    Informational PurposesAn informational icon, calling your attention
    注
    钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊。

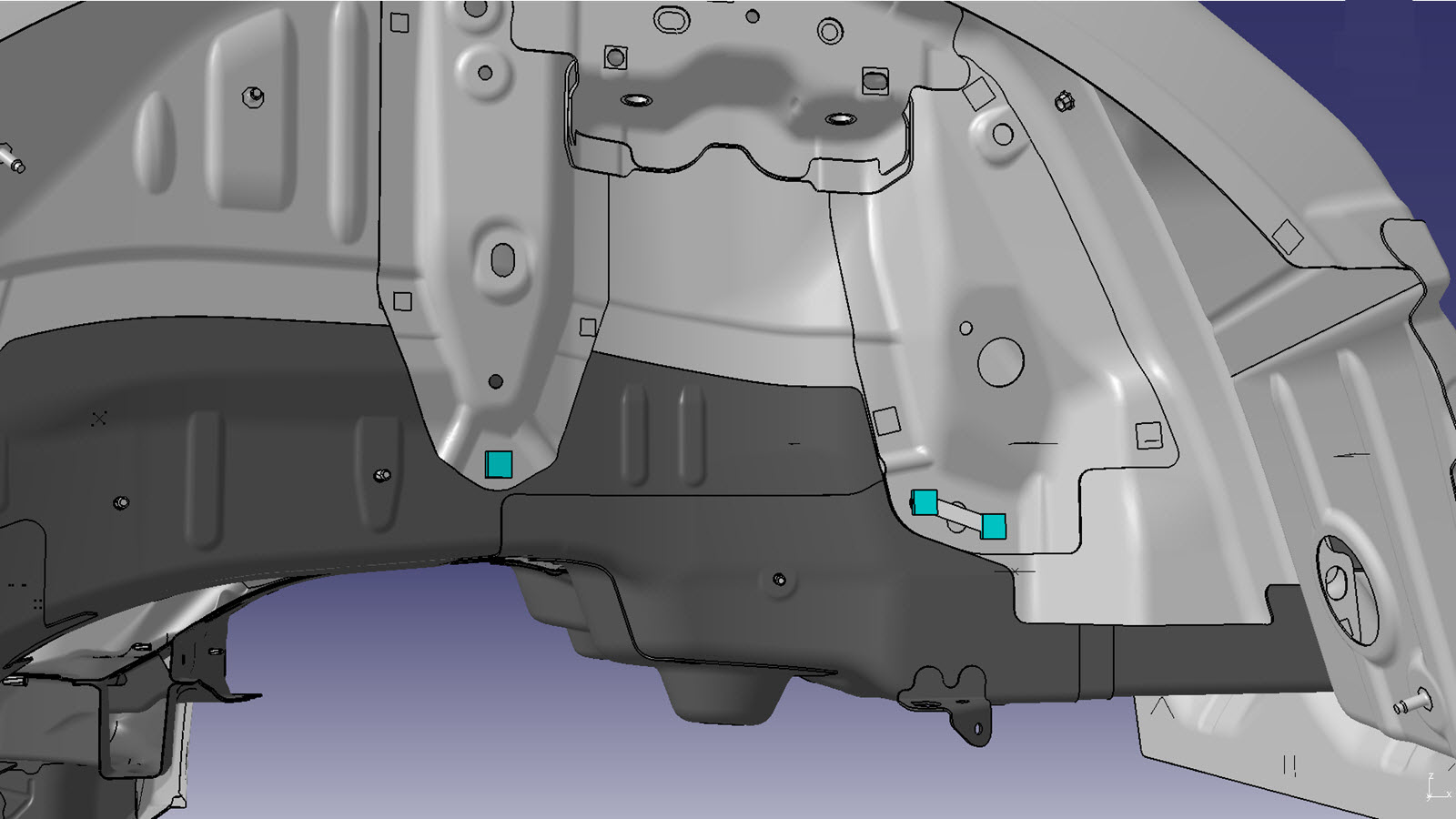

    或 原厂 SPR

    或 六角头螺栓

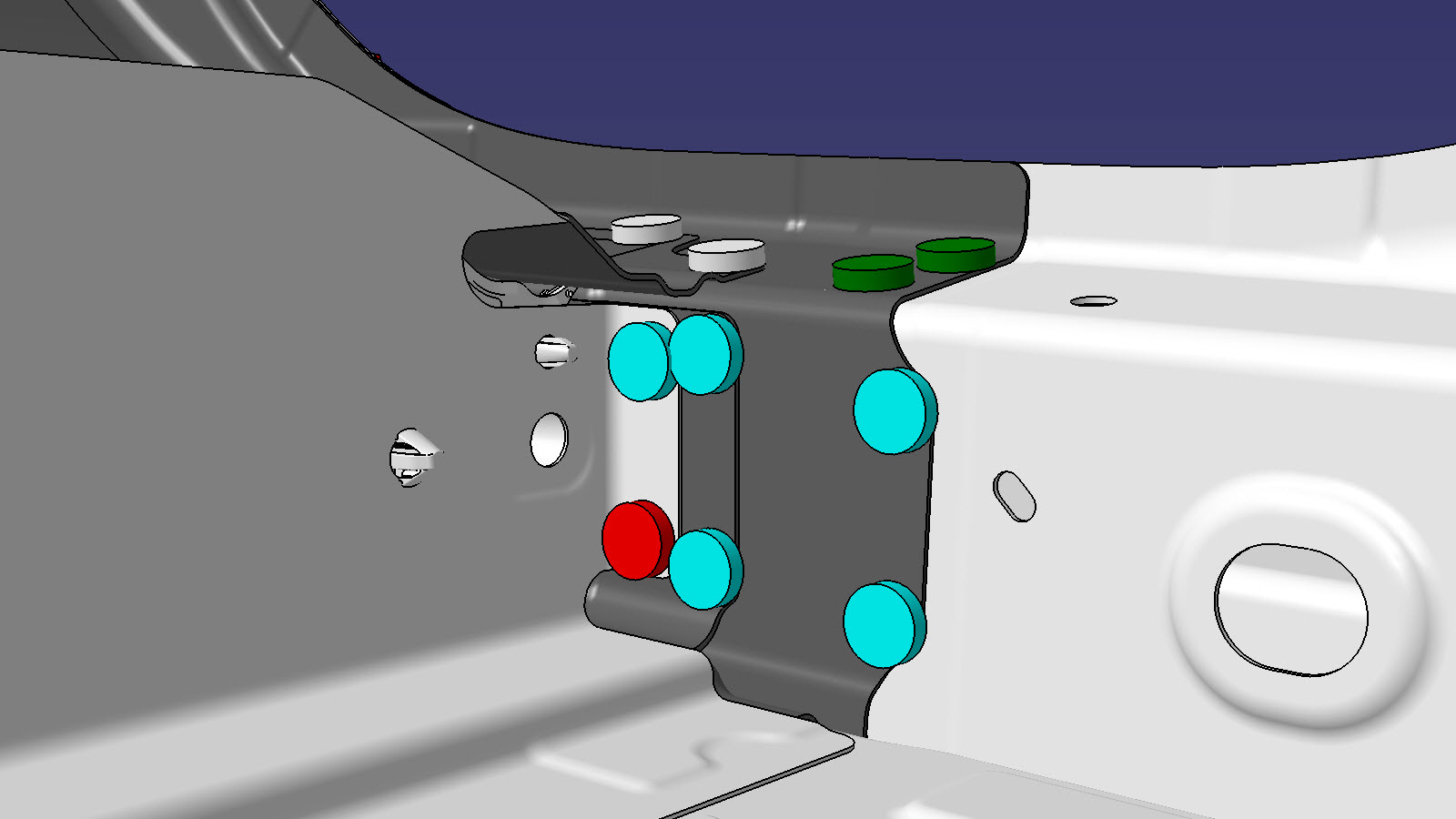

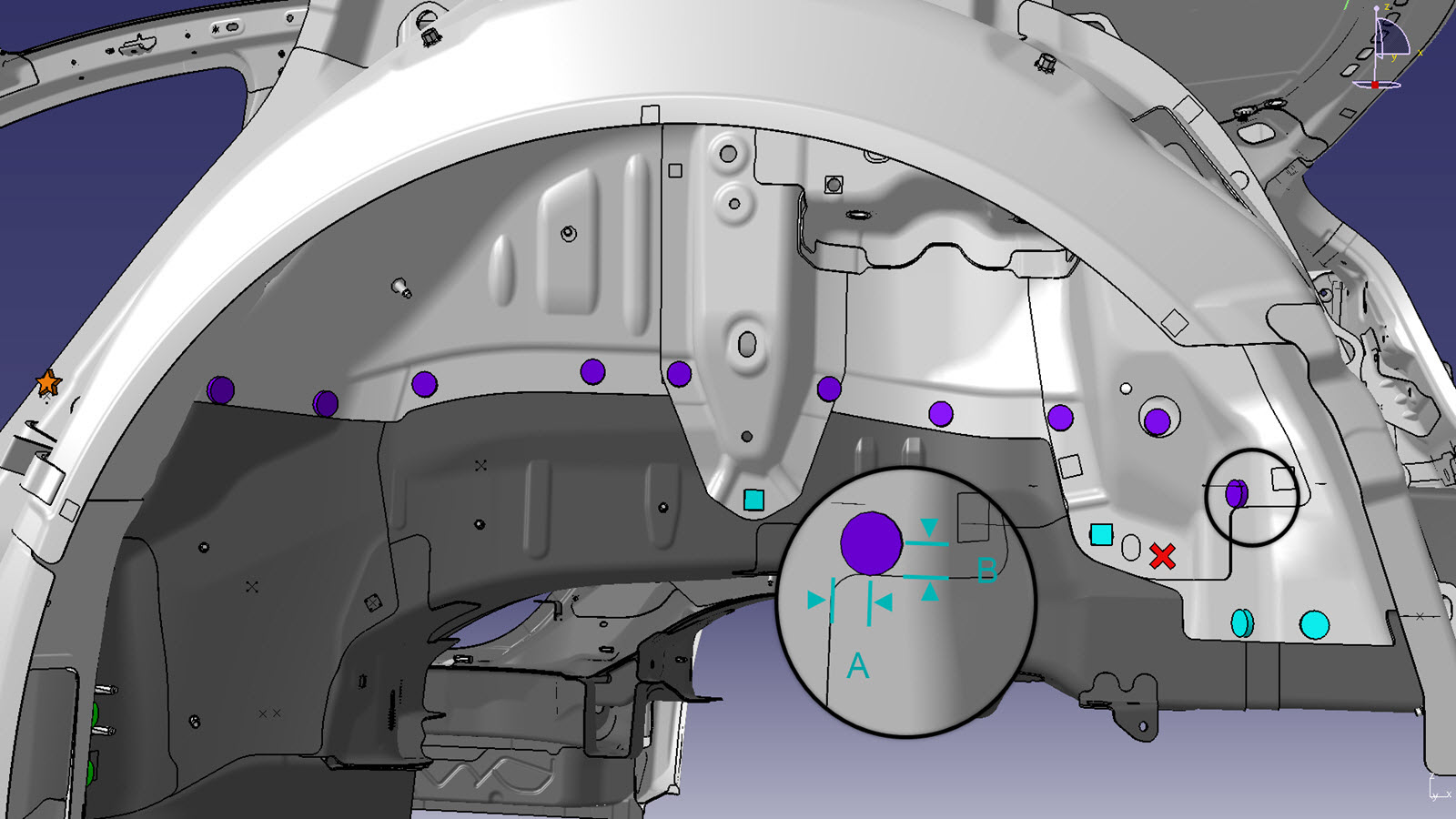

  9. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。

    或 高强度结构型铆钉，6.5 毫米

    或 结构型灯笼铆钉，6.5 毫米
    • A = 12 毫米。
    • B = 10 毫米。

    或 结构型沉头铆钉，6.5 毫米

    或 沉头铆钉，4.8 毫米短款

    或 沉头铆钉，4.8 毫米长款

    或 铆钉，4.8 毫米

    或 结构型铆钉，6.5 毫米中款

    或 六角头螺栓

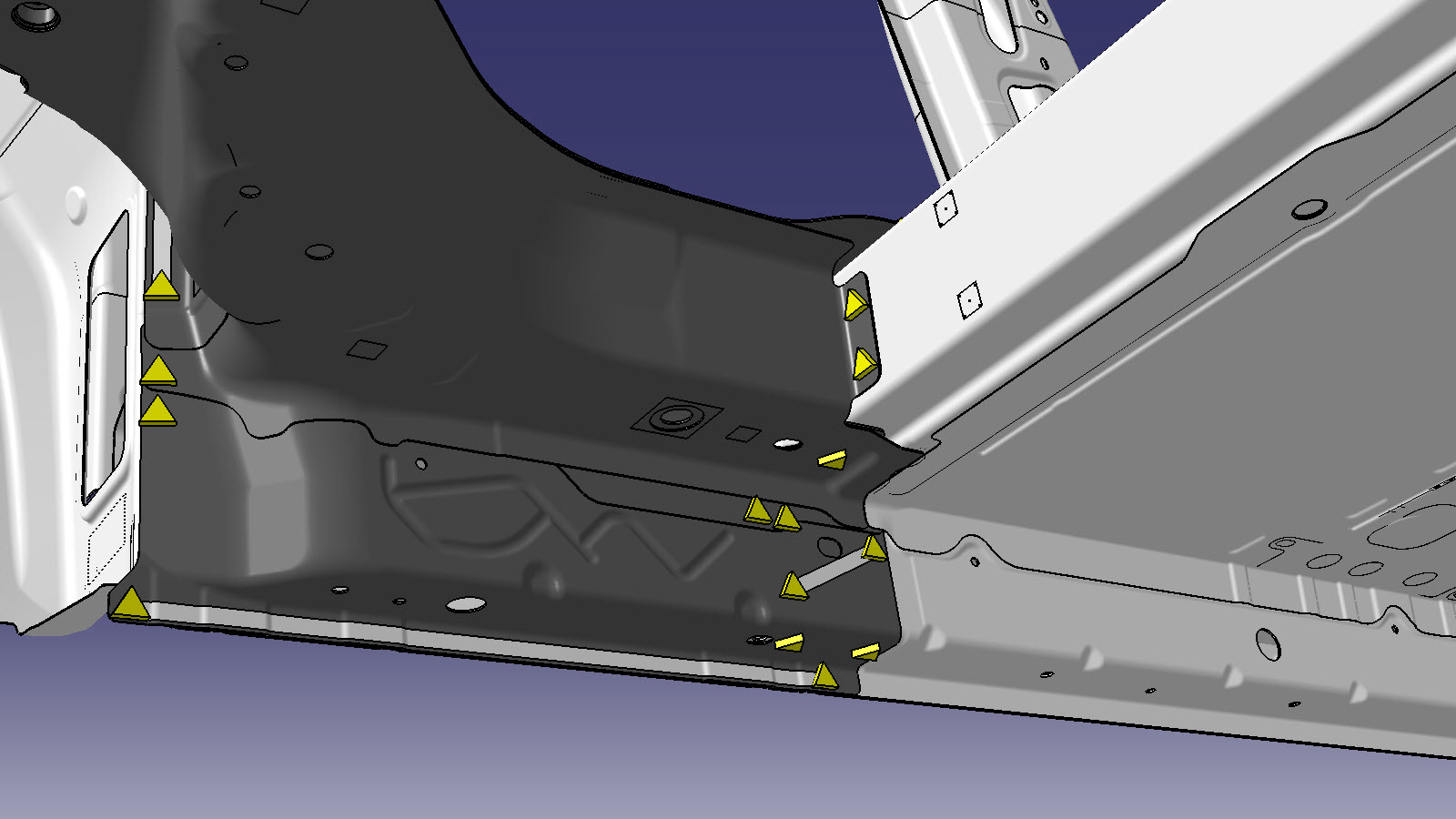

    GMA 焊缝
    Informational PurposesAn informational icon, calling your attention
    注
    每处 GMA 焊缝为 20 毫米长。
  10. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  11. 安装新部件。

    将这些六角头螺栓拧紧至 24 Nm。

  12. 执行 GMA 焊接。
    GMA 焊缝
    Informational PurposesAn informational icon, calling your attention
    注
    每处 GMA 焊缝为 20 毫米长。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
    Informational PurposesAn informational icon, calling your attention
    注
    进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。
  13. 安装踵板横梁。

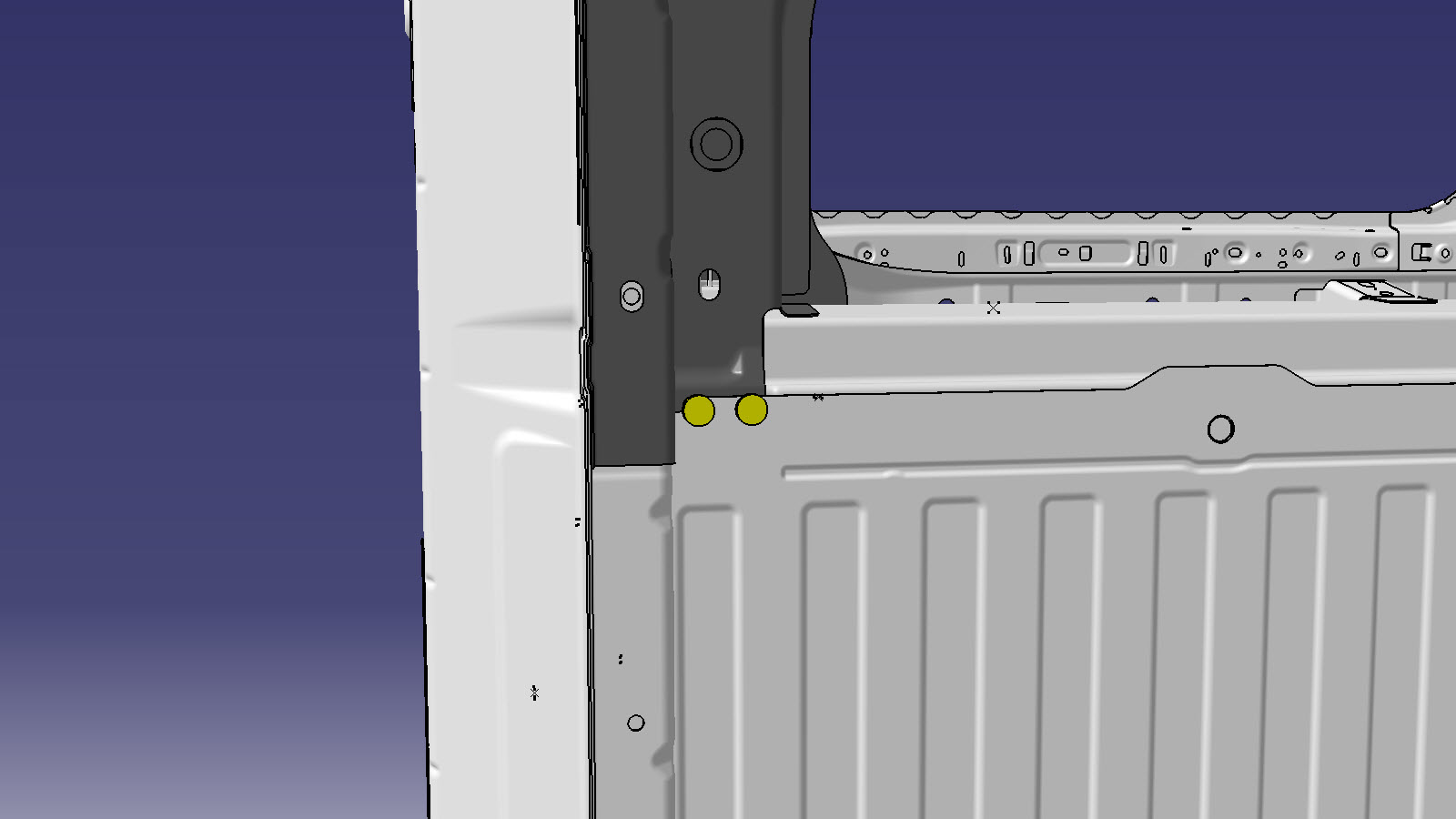

  14. 按指示安装紧固件。

    或 沉头铆钉，4.8 毫米长款

  15. 安装先前为露出更换组件而拆下的车身侧外件总成部分。。

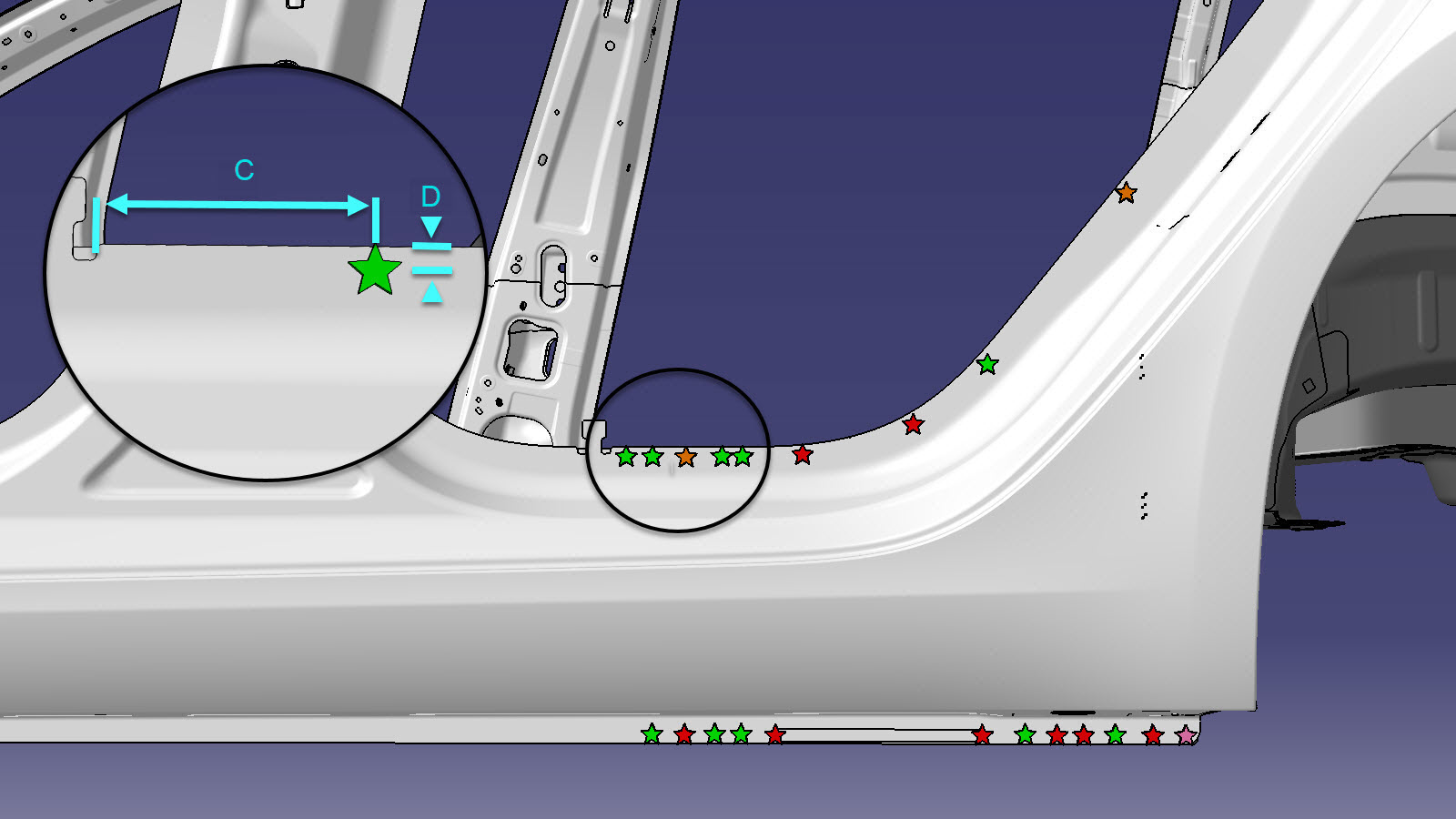

  16. 按指示安装紧固件。

    或 流型铆钉，S08

    或 流型铆钉，S18

    或 流型铆钉，S28

    或 流型铆钉，S38

    • C = 93 毫米。
    • D = 8 毫米。
  17. 安装第三排座椅横梁（下部）。
  18. 安装后副框架下部横梁。
  19. 安装后车架纵梁端板。
  20. 安装新后车身面板。
  21. 执行任何必要的维修后操作。
