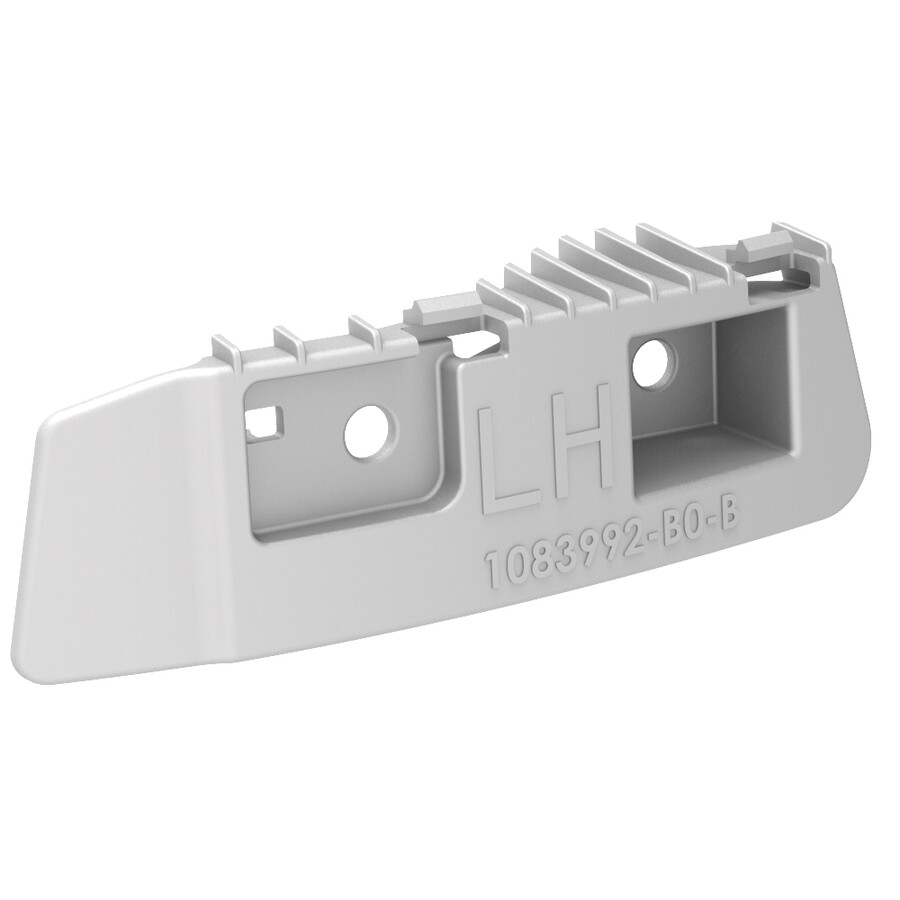

支架 - 尾灯 - 左侧(拆卸和更换)

校正代码 10017102 0.96 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See for safe and healthy working practices.

拆卸

  1. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)。

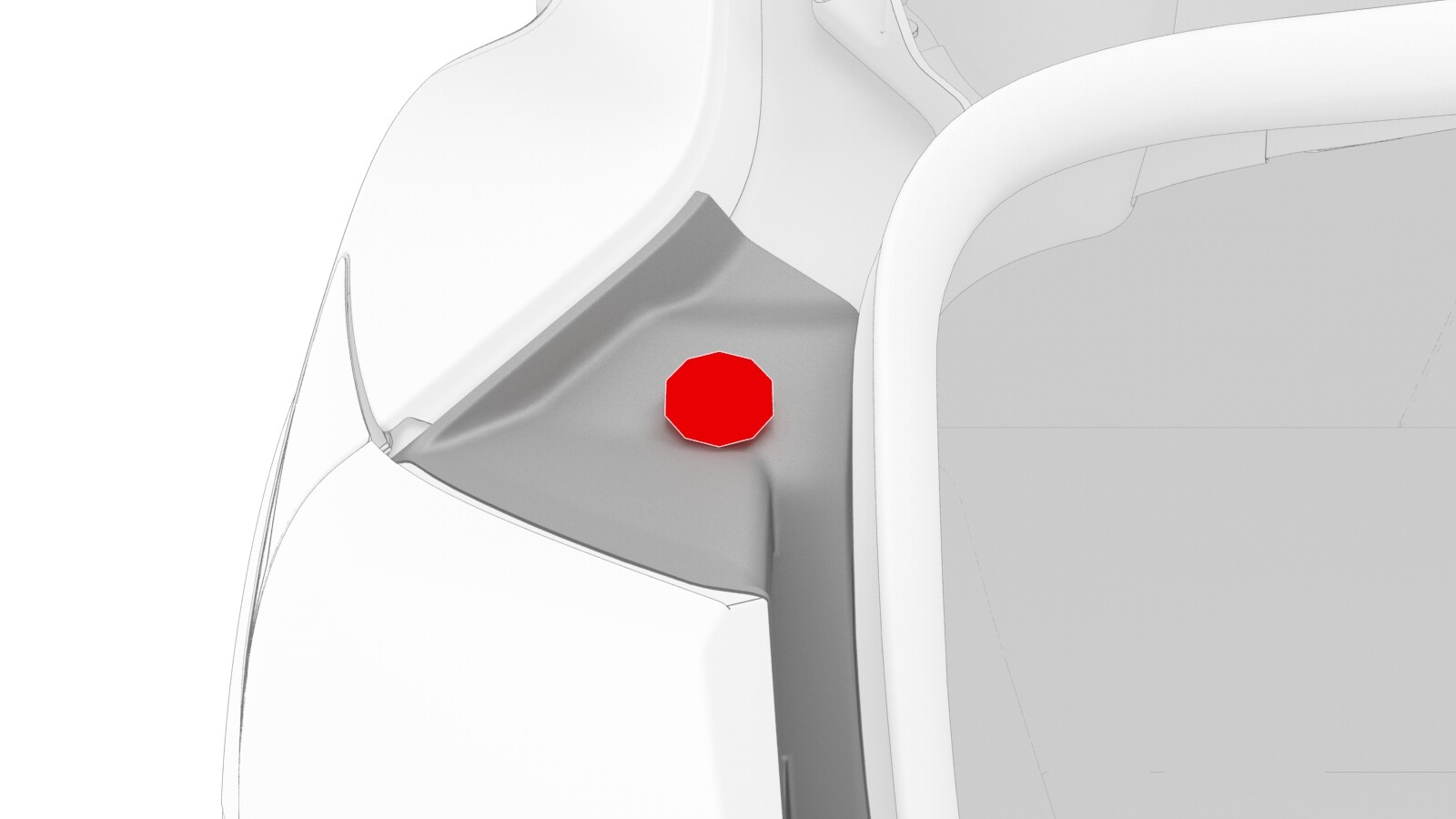

  2. 打开行李箱,拆下掀背车门 LH 止动块。
  3. 拆下行李箱底饰板。请参阅饰板 - 底板 - 后备箱(拆卸和更换)。
  4. 拆下行李箱门槛饰板。请参阅饰板 - 门槛板 - 后备箱(拆卸和更换)。
  5. 拆下第二排座椅 LH 侧承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧(拆卸和更换)。
  6. 拆下第二排 LH 座椅靠背。请参阅座椅靠背 - 第二排 - 左侧(拆卸和更换)。
  7. 拆下第二排座椅 RH 侧承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧(拆卸和更换)。
  8. 拆下第二排 RH 座椅靠背。请参阅座椅靠背 - 第二排 - RH(拆卸和更换)。
  9. 拆下后备箱毡毯。请参阅地毯 - 后备箱 (一片式)(拆卸和更换)。

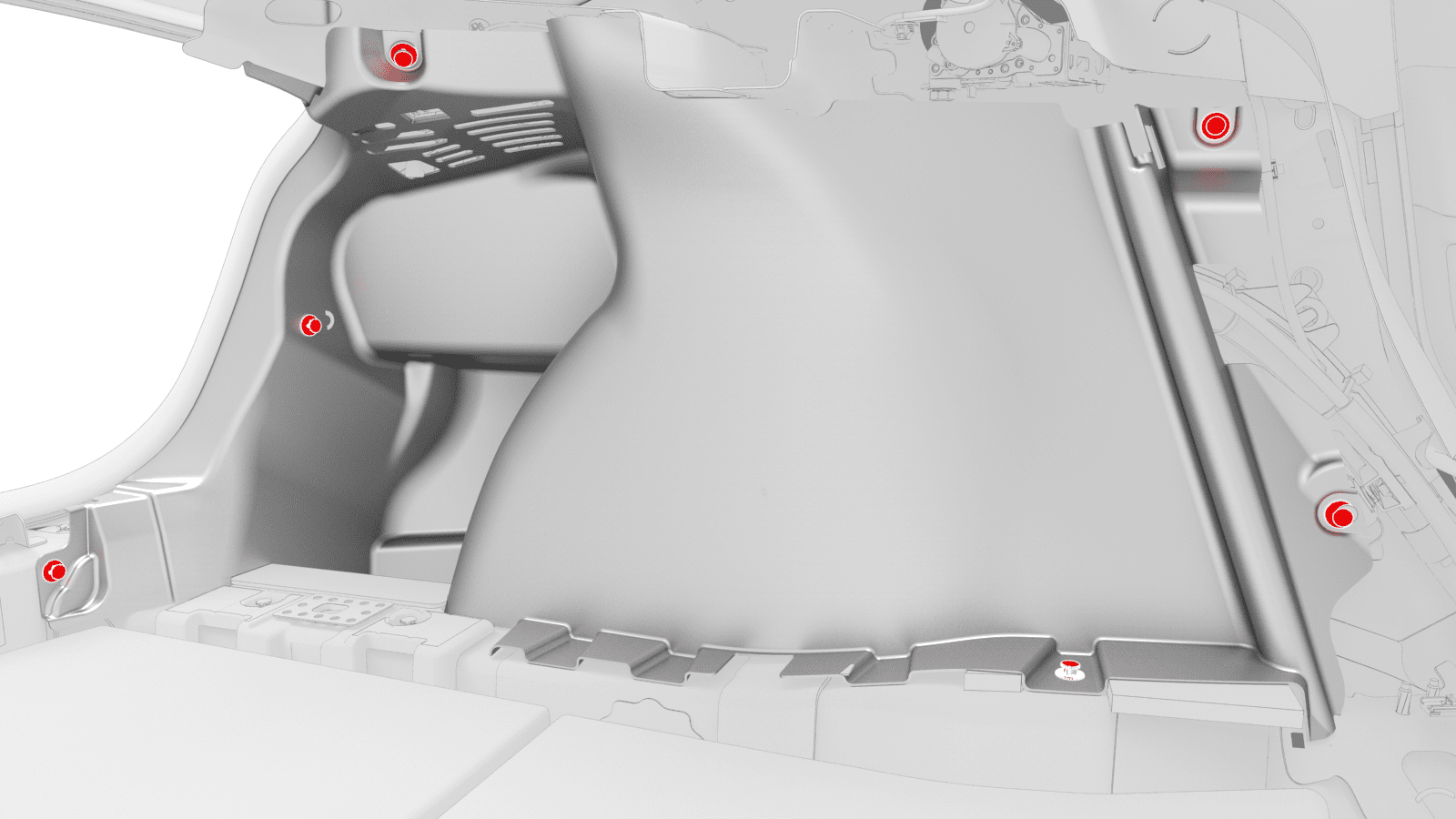

  10. 松开将行李箱 LH 和 RH 侧饰板固定到车辆的夹子。
    图 1. LH 如图所示,RH 类似

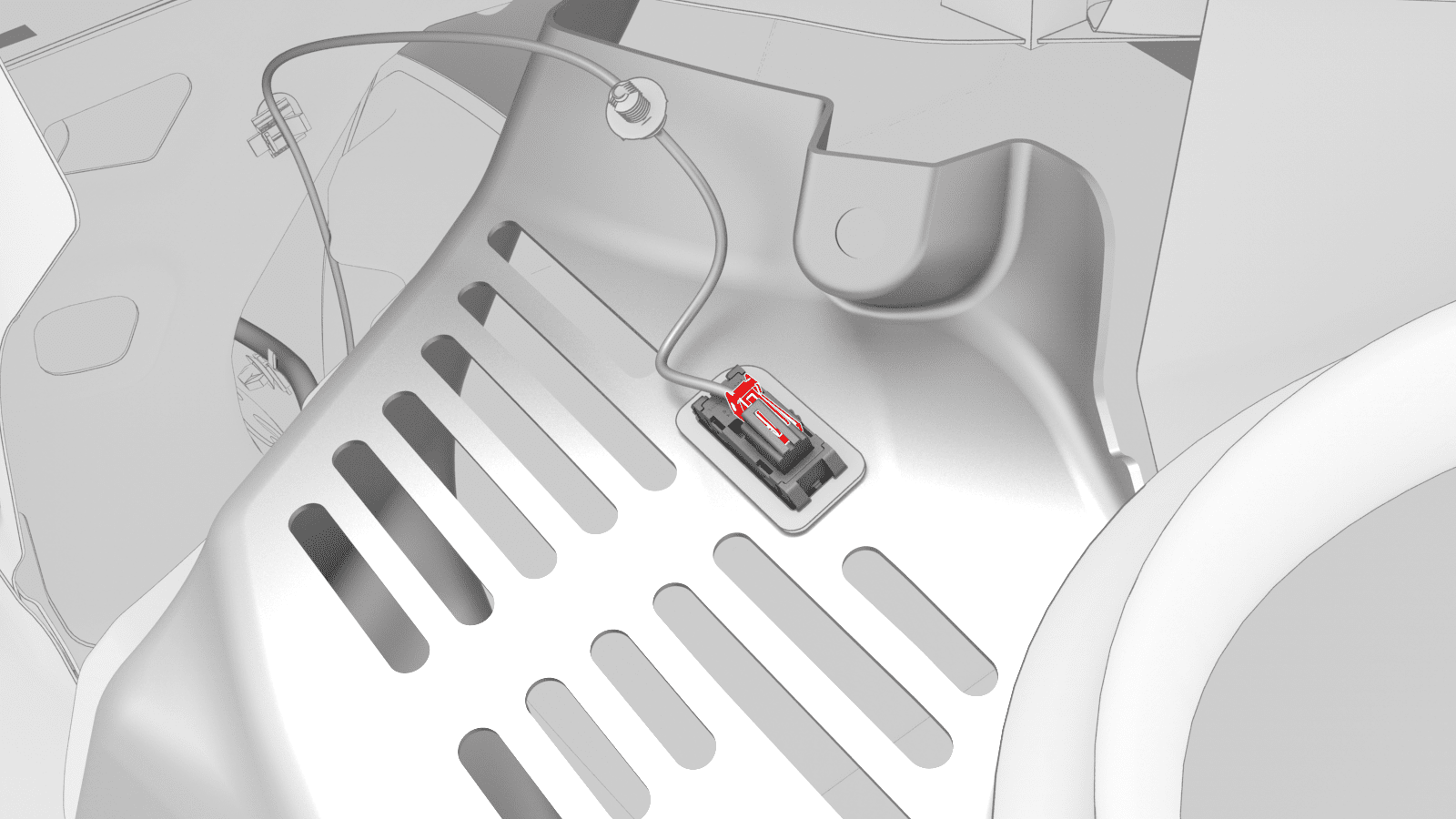

  11. 从行李箱 LH 和 RH 侧饰板上拆下地面照明灯连接器。
    图 2. LH 如图所示,RH 类似

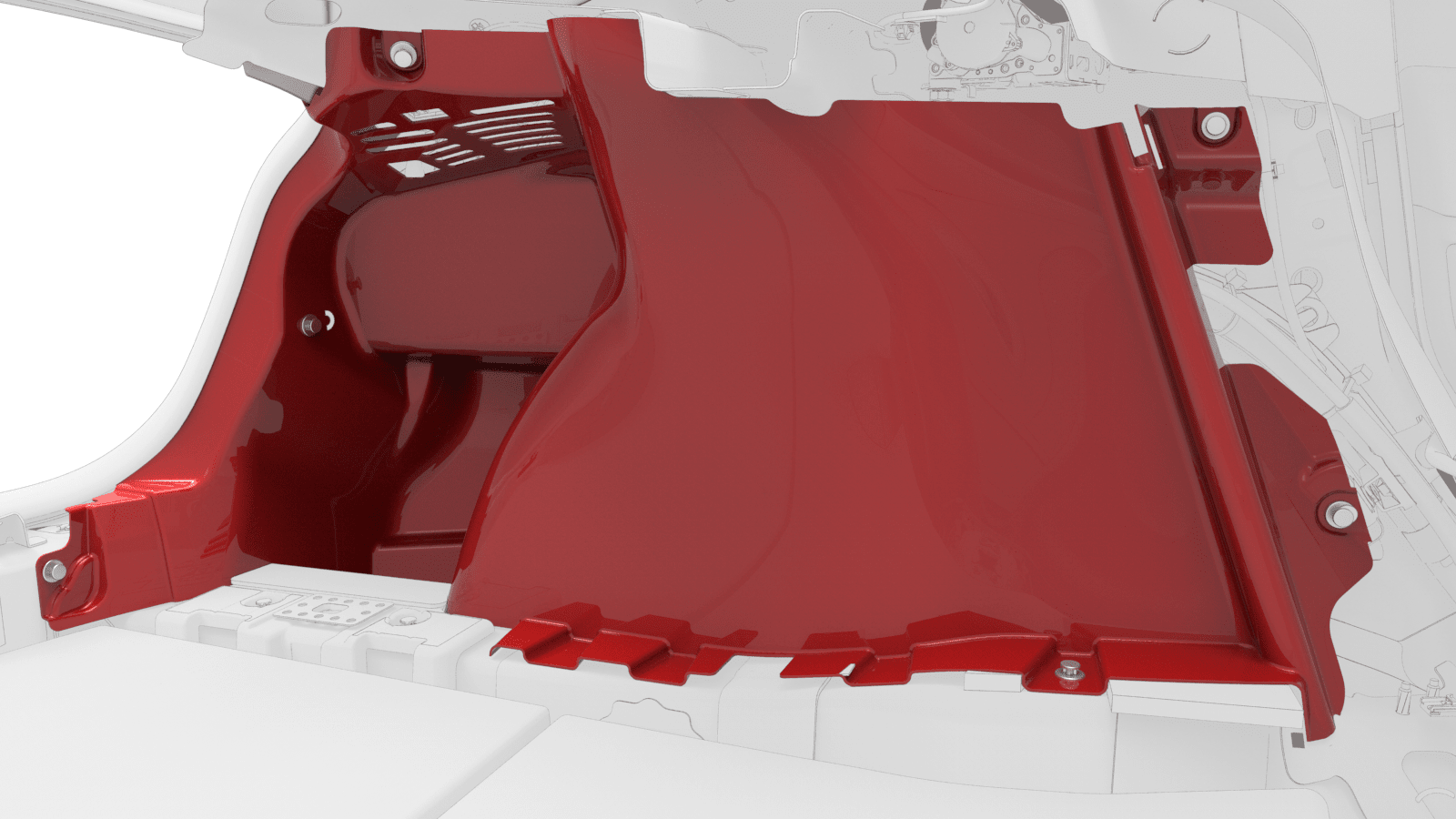

  12. 从车上拆下行李箱 LH 和 RH 侧饰板。
    图 3. LH 如图所示,RH 类似
  13. 拆下 LH 和 RH 尾灯。请参阅尾灯 - 左侧(拆卸和更换)。
  14. 拆下后饰板。请参阅饰板 - 后(拆卸和安装)。

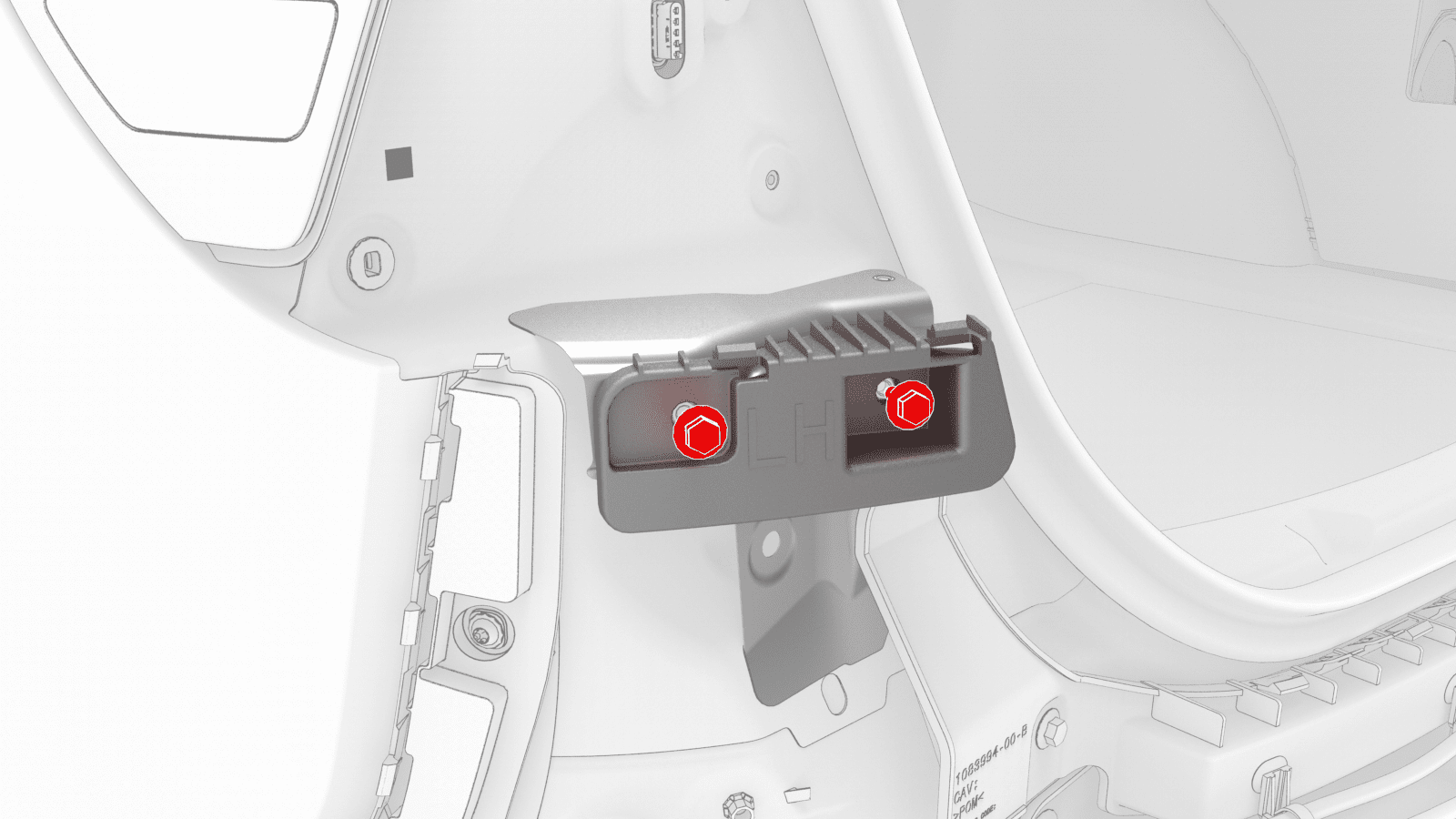

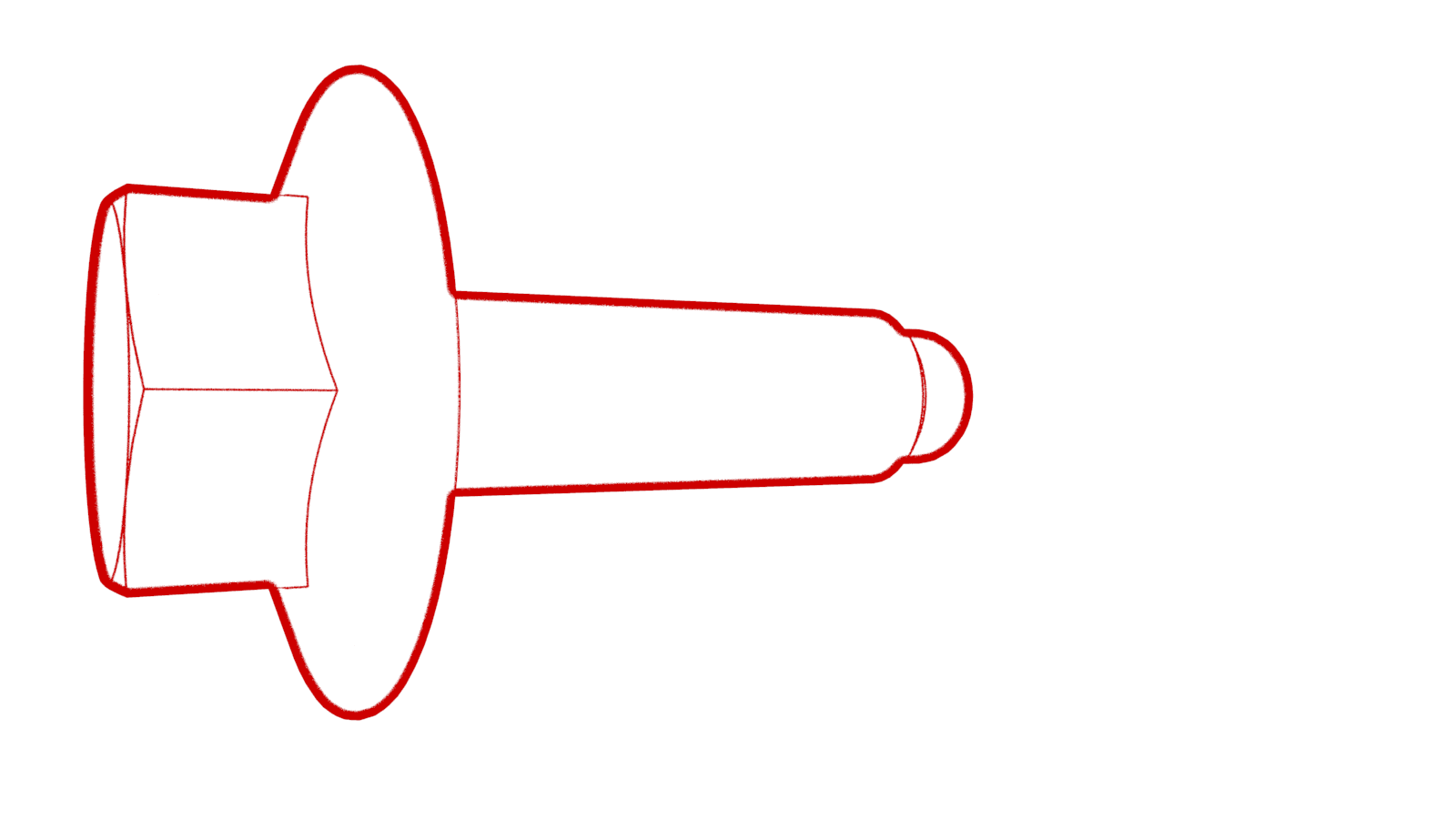

  15. 拆下将 LH 尾灯支架固定到车辆的螺栓,然后拆下 LH 尾灯支架。
    4 Nm (2.9 lbs-ft)

安装

安装程序与拆卸程序相反。
