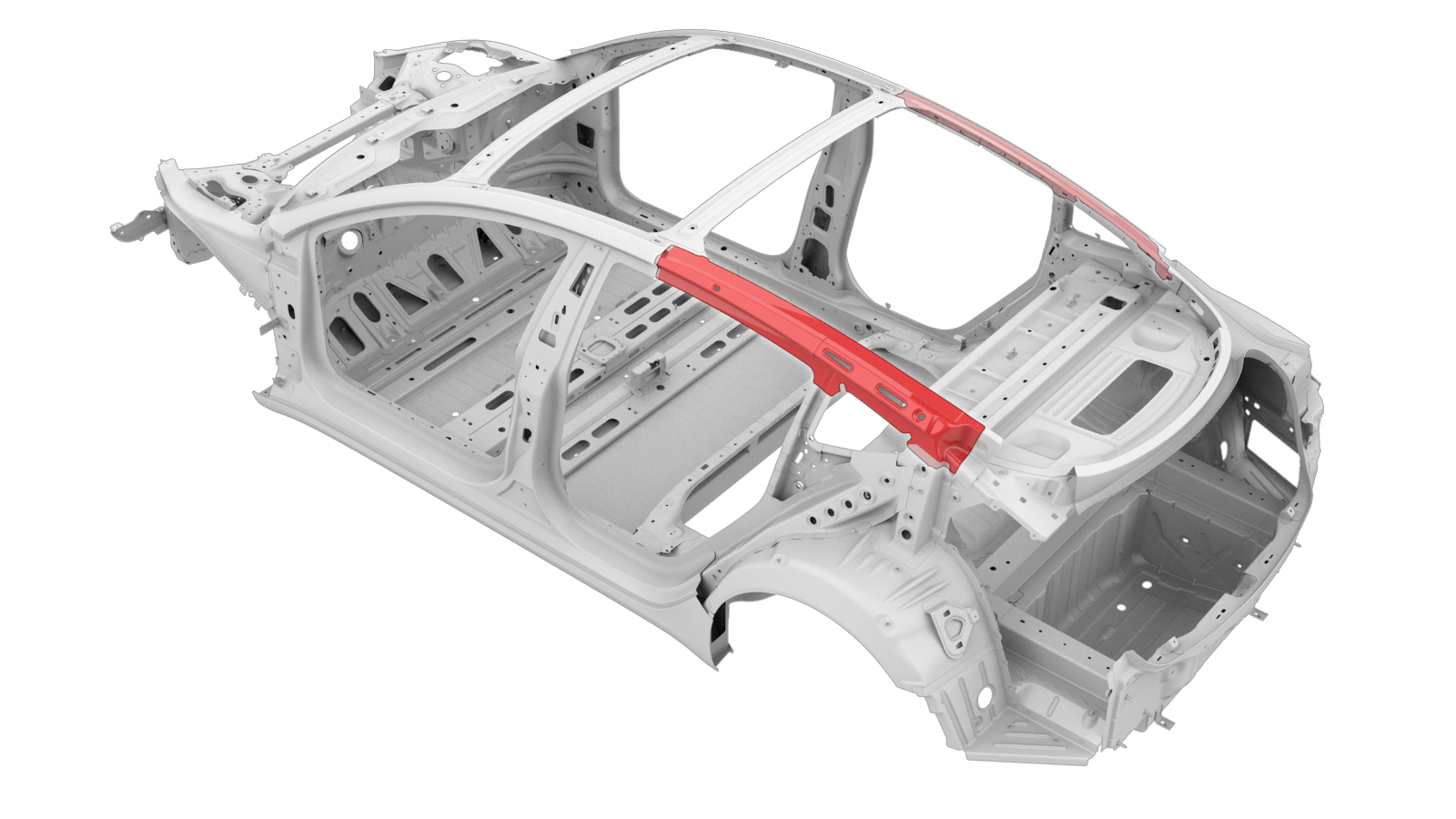

A 柱外件加固板（完整）
校正代码：
10100102202
10100102802
注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|
| 1 | M3 ASY, A PILLAR OUTER（A 柱外件加固板） | |
| 5 | 结构型沉头铆钉，6.5 mm | |
| 6 | 高强度结构型铆钉，6.5 毫米 |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
- 拆卸 储液罐 - 风挡玻璃清洗器（拆卸和更换）。
- 拆卸 气囊 - 帘式 - 左侧（拆卸和更换）。
- 拆卸 座椅总成 - 第一排 - 左侧（拆卸和更换）。
- 拆卸 梁 - 横（左侧驾驶）（拆卸和更换）。
- 拆卸 安全带 - 第二排 - LH（拆卸和更换）。
- 拆卸 卷收器 - 安全带 - 第一排 - 左侧（拆卸和更换）。
-
拆下车身侧外件总成的必要部分，以便露出下方所要更换的组件。
-
拆卸前排座位外侧。
-
拆卸前顶上部。
-
拆下后顶上部。
-
拆下 B 柱外件。
-
拆下车顶纵梁加长板。
-

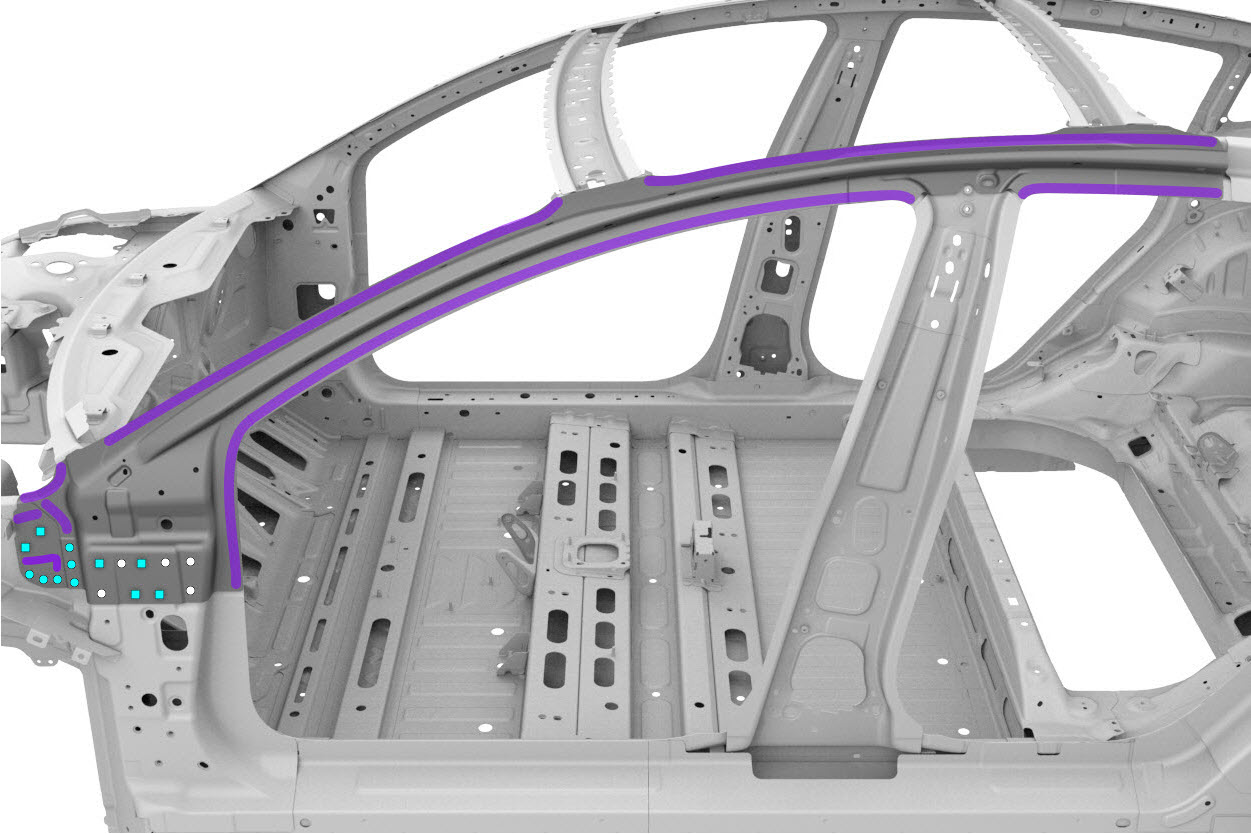

拆卸原装部件。
原厂点焊焊缝原厂点焊焊缝区域
-

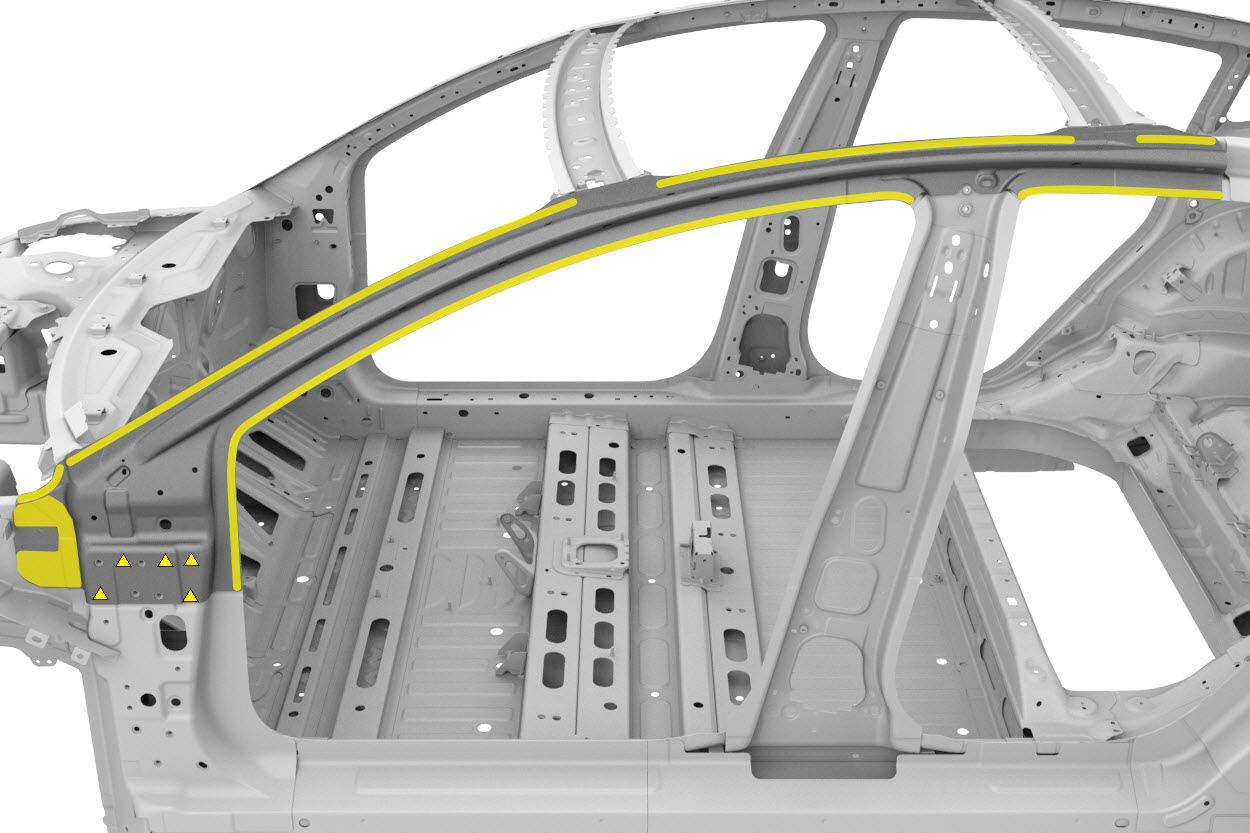

准备安装。
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
-
执行电阻点焊。
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
-
更换车顶纵梁加长板。
-
更换 B 柱外件。
-
更换前顶上部。
-
更换后顶上部。
-
更换前排座位外侧。
-
安装先前为露出更换组件而拆下的车身侧外件总成部分。
- 执行任何必要的维修后操作。
- 安装 卷收器 - 安全带 - 第一排 - 左侧（拆卸和更换）。
- 安装 安全带 - 第二排 - LH（拆卸和更换）。
- 安装 梁 - 横（左侧驾驶）（拆卸和更换）。
- 安装 座椅总成 - 第一排 - 左侧（拆卸和更换）。
- 安装 气囊 - 帘式 - 左侧（拆卸和更换）。
- 安装 储液罐 - 风挡玻璃清洗器（拆卸和更换）。
