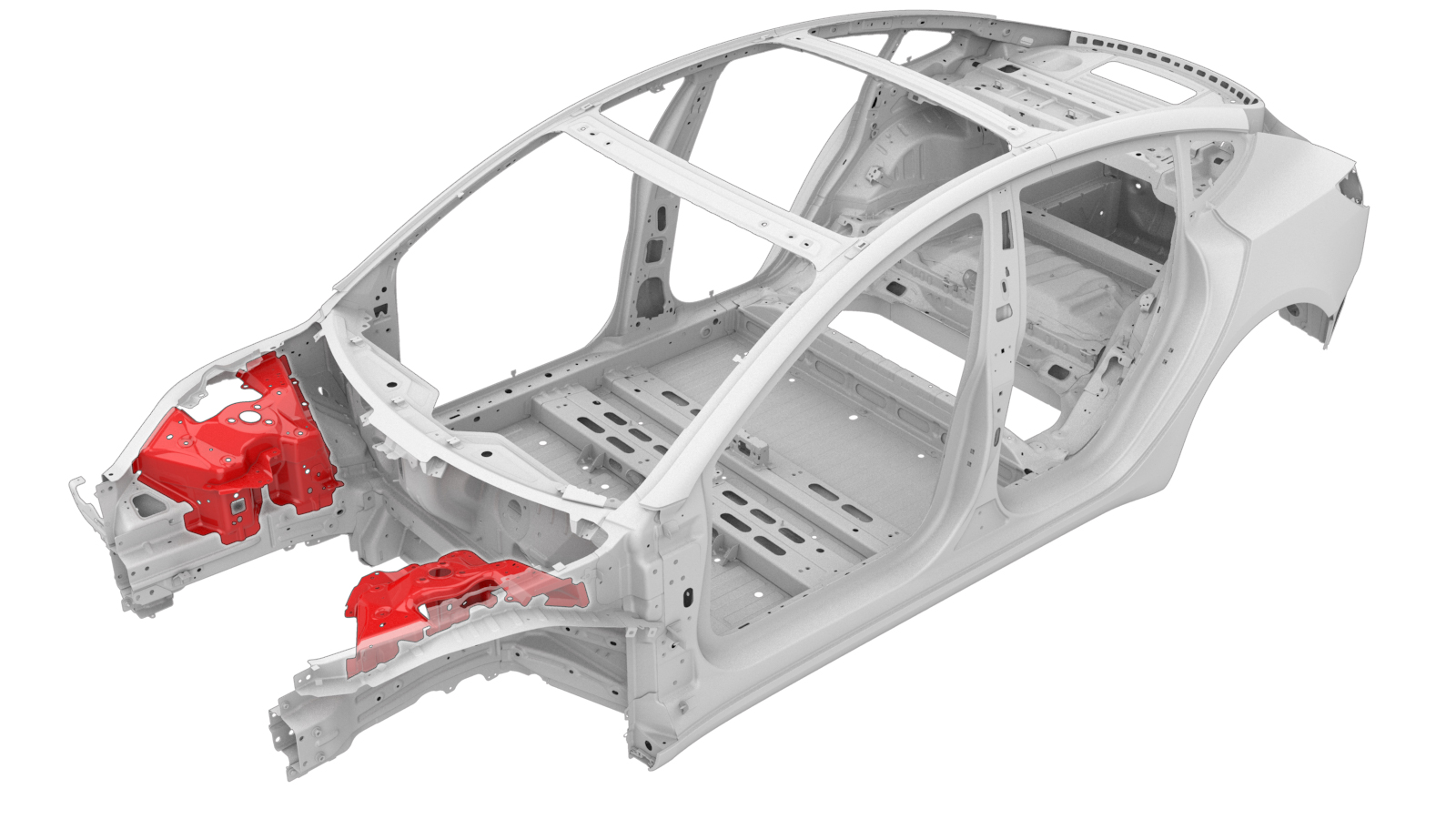

前减震塔
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 执行本程序时，请将车辆正确固定到车架工作台上。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

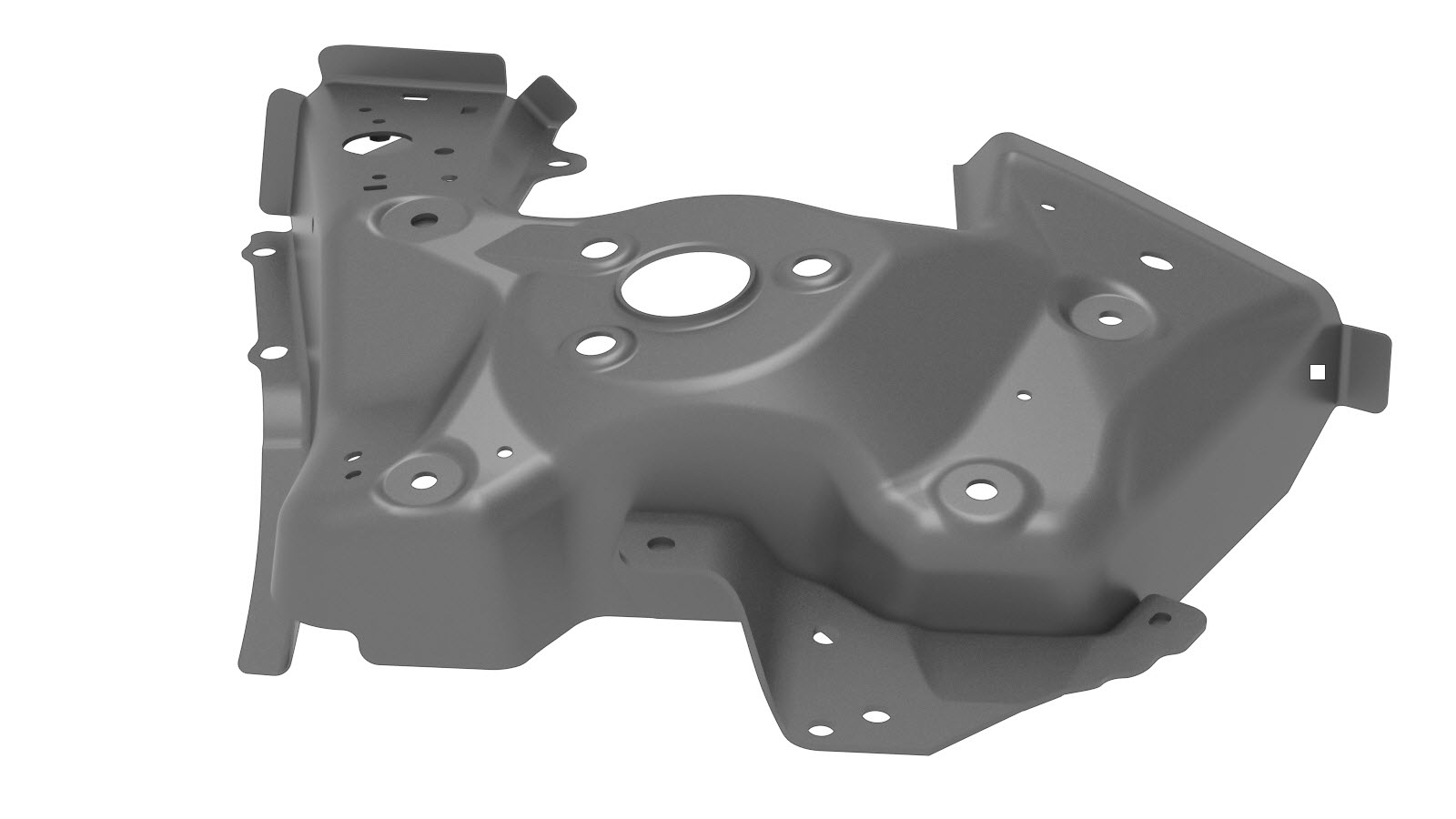

| 1 | M3 ASY, SHOCK TOWER UPR（前减震塔罩） |
|

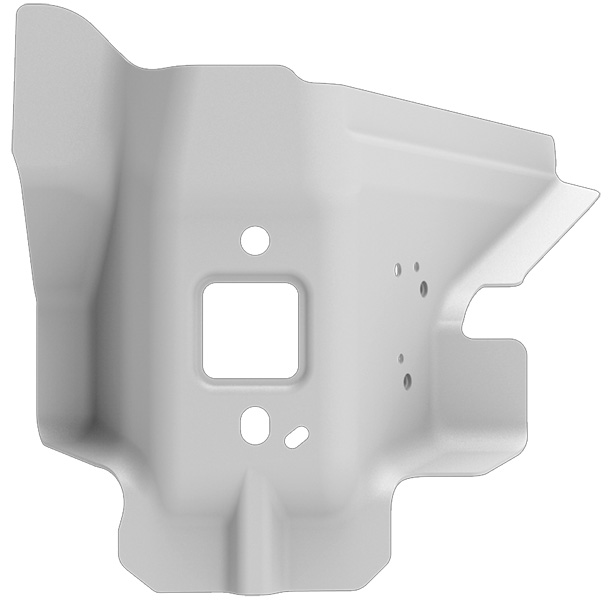

| 1 | M3 ASY SHOCK TWR SUP RR（前减震塔后支撑） |
|

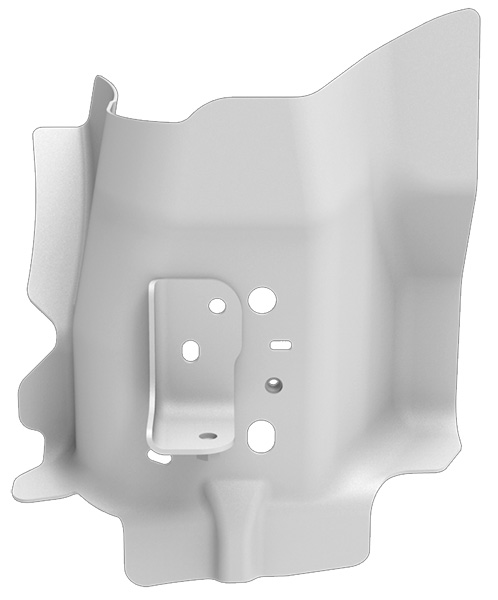

| 1 | M3 ASY SHOCK TWR SUP FR（前减震塔前支撑） |
|
| 12 |
结构型灯笼铆钉，6.5 毫米
|
|
| 40 |
高强度结构型铆钉，6.5 毫米
|
|
| 3 |
螺栓
|
Tesla 零件号 1011818-00-A。 |
| 3 |
螺母
|
Tesla 零件号 1006628-01-A。 |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
-
拆下前排座位外侧。
-

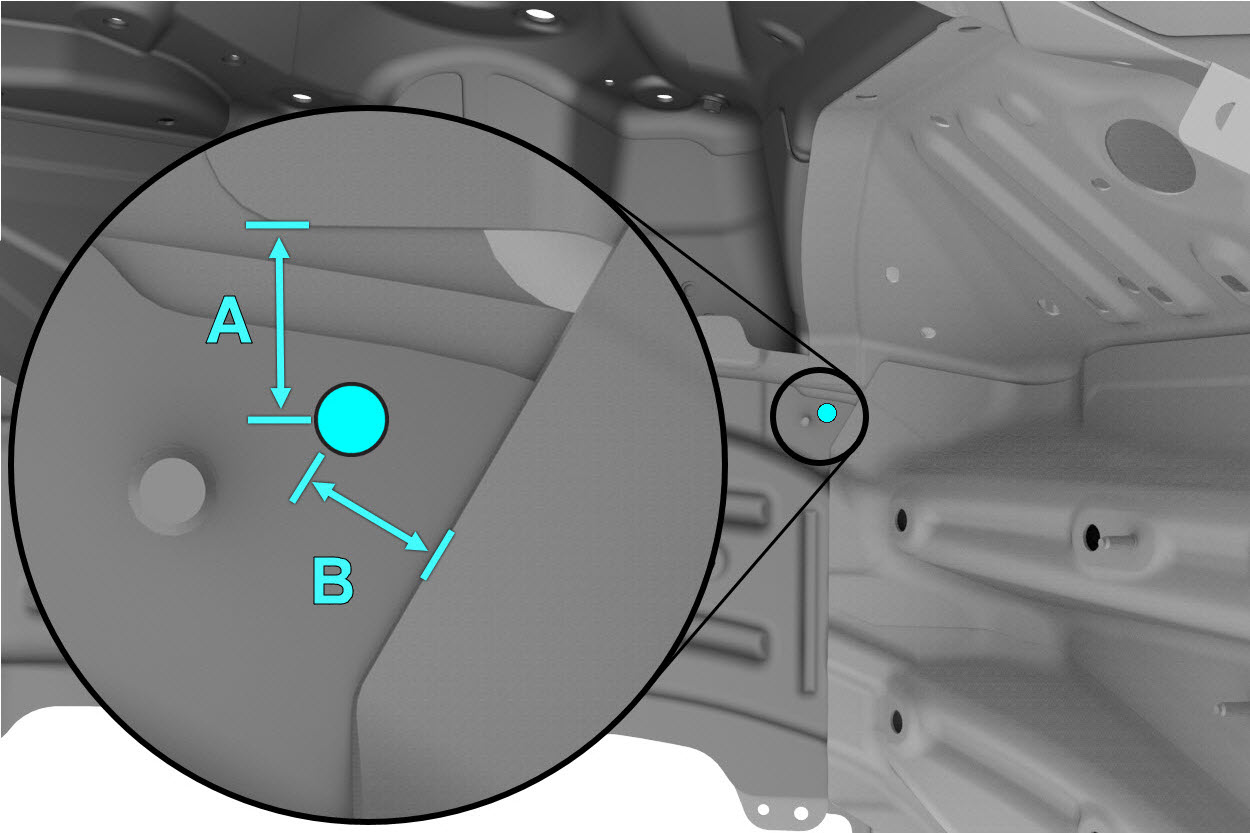

拆卸原装部件。
原厂点焊焊缝区域
-
准备组装减震塔组件。
- 安装到车架工作台，然后向组成减震塔的组件接合面涂抹结构型粘合剂。
-
组装组件以便制作新减震塔。
注将螺栓拧紧至 22 Nm。
- 从车辆上拆下新减震塔总成。
-
执行电阻点焊。
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
-
准备安装。

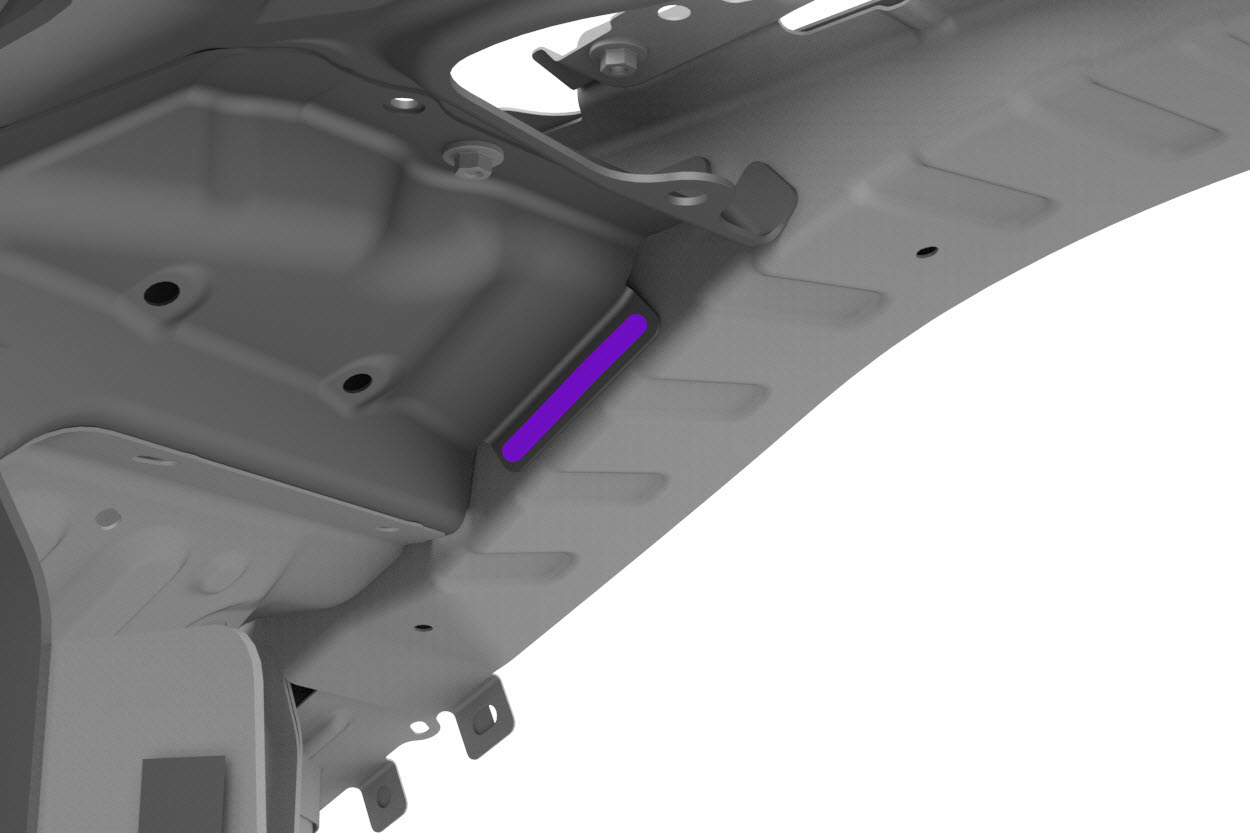

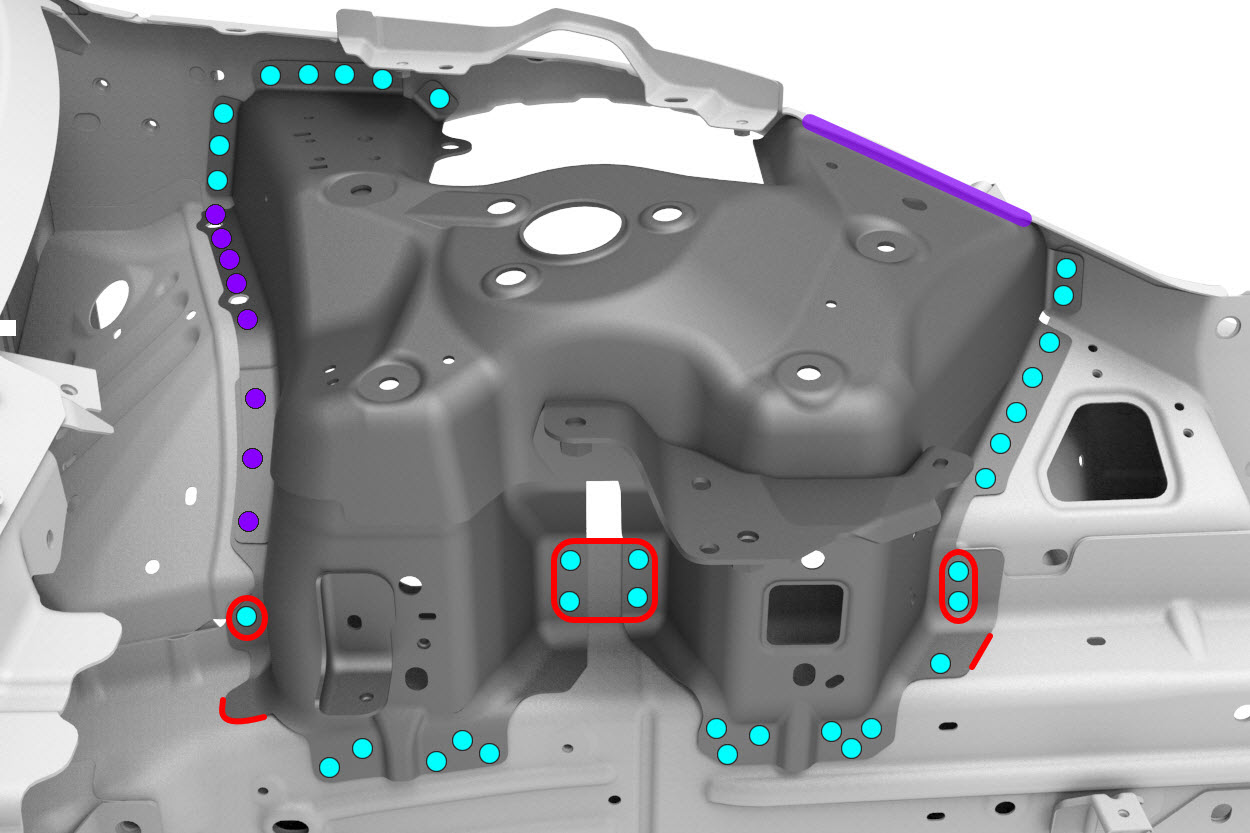

安装点焊焊缝区域
GMA 焊缝

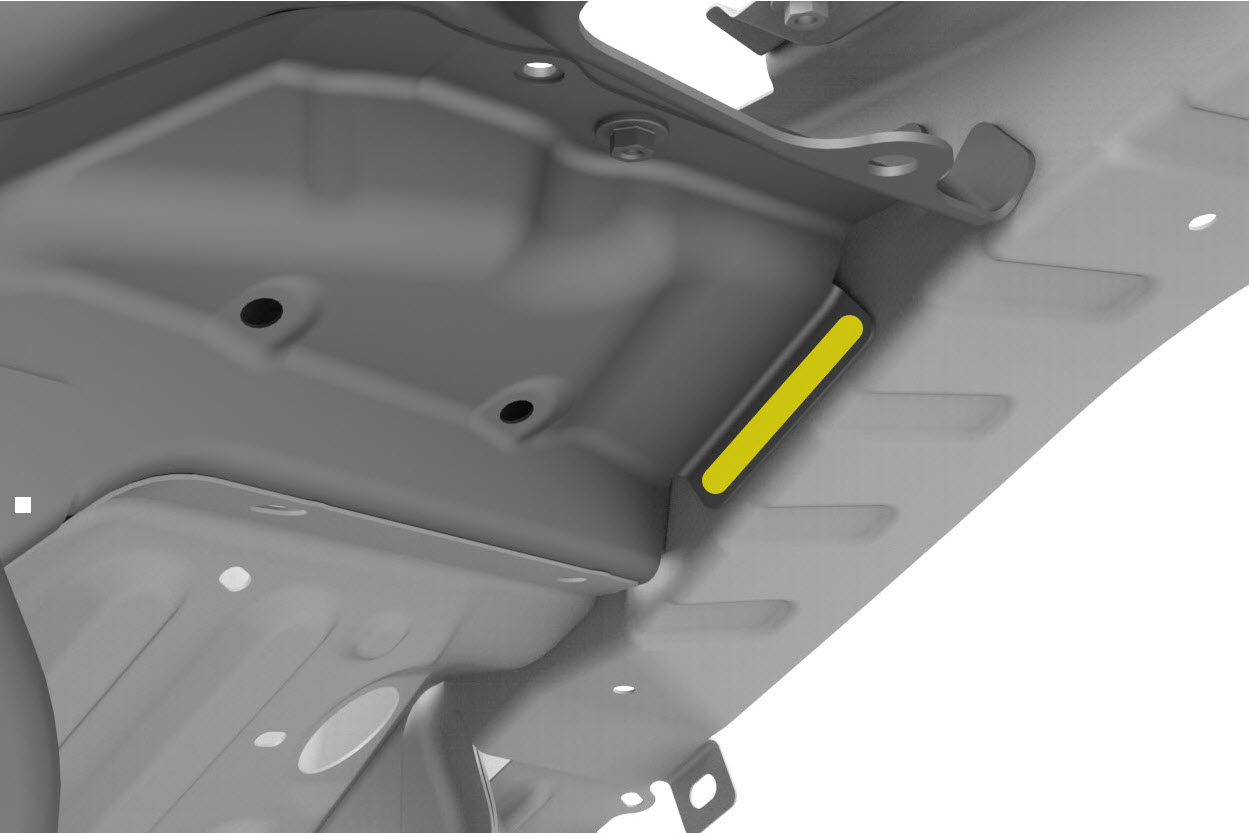

- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
-
执行电阻点焊。
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
-
执行 GMA 焊接。
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。注进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。
-
安装前排座位外侧。
- 执行任何必要的维修后操作。
