围护侧板
校正代码：
10101028302
注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

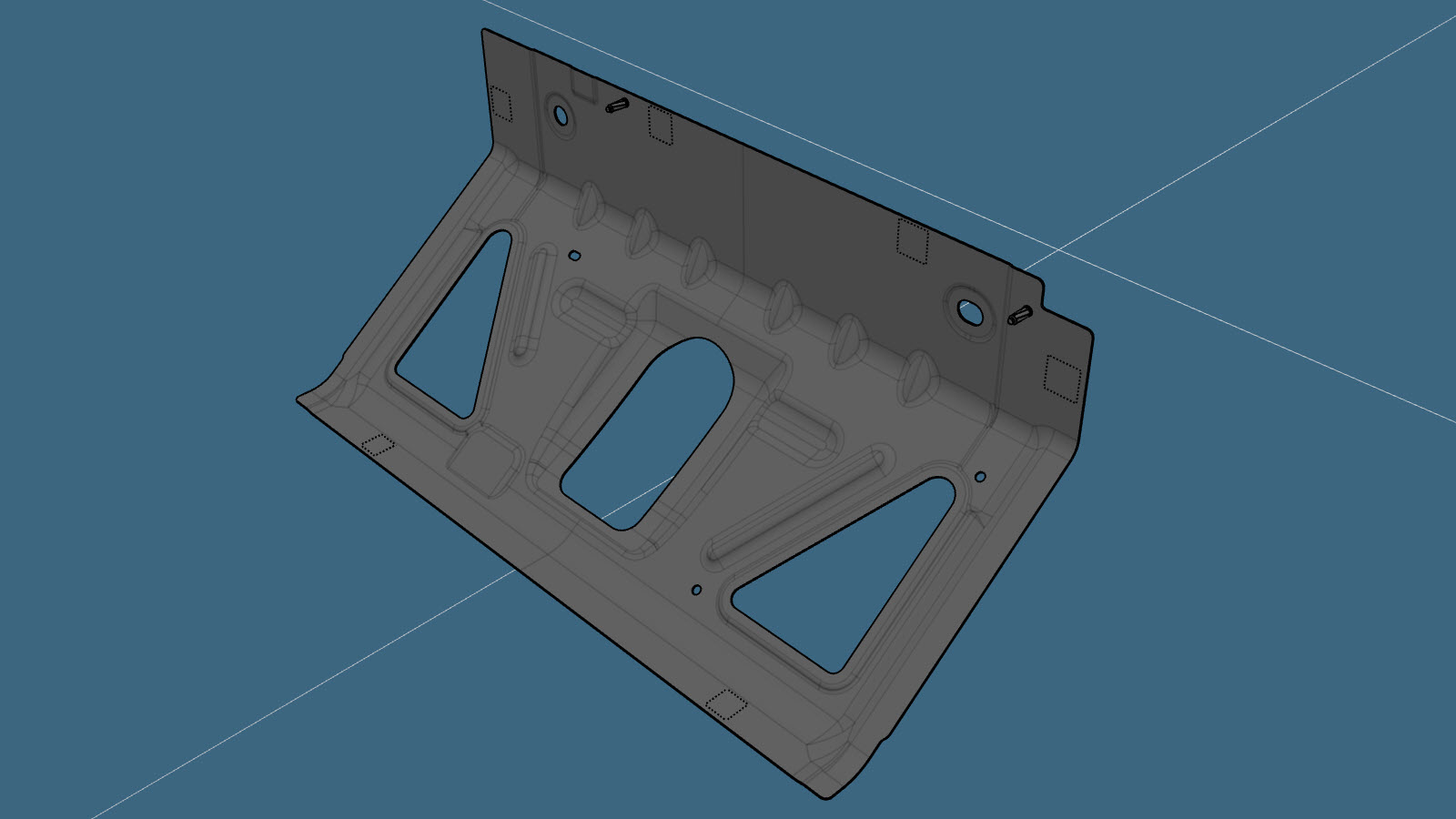

| 1 | PNL-TOEBOARD（围护侧板隔板） | |
| 19 | 高强度结构型铆钉，6.5 毫米 | |
| 13 | 沉头铆钉，4.8 毫米长款 | |
| 2 | 结构型沉头铆钉，6.5 mm | |
| 6 | 结构型灯笼铆钉，6.5 mm |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
- 降噪衬垫 - 电机舱 - 前（拆卸和更换）。
- 高压电池（全轮驱动）（拆卸和安装）。
- 驱动电机 - 前（拆卸和更换）。
- 助力器 - 制动 - 机电（加热泵）（左侧驾驶）（拆卸和更换）。
- 转向柱（左侧驾驶）（拆卸和更换）。
- 仪表板支架（拆卸和安装）。
- 地毯 - 全套内饰（拆卸和更换）。
- 制动踏板（拆卸和更换）。
- 暖通空调 (HVAC) 总成（带加热泵款）（拆卸和更换）。
- 空调压缩机和超级歧管（拆卸和更换）。
-
拆卸扭矩盒后上部。
-

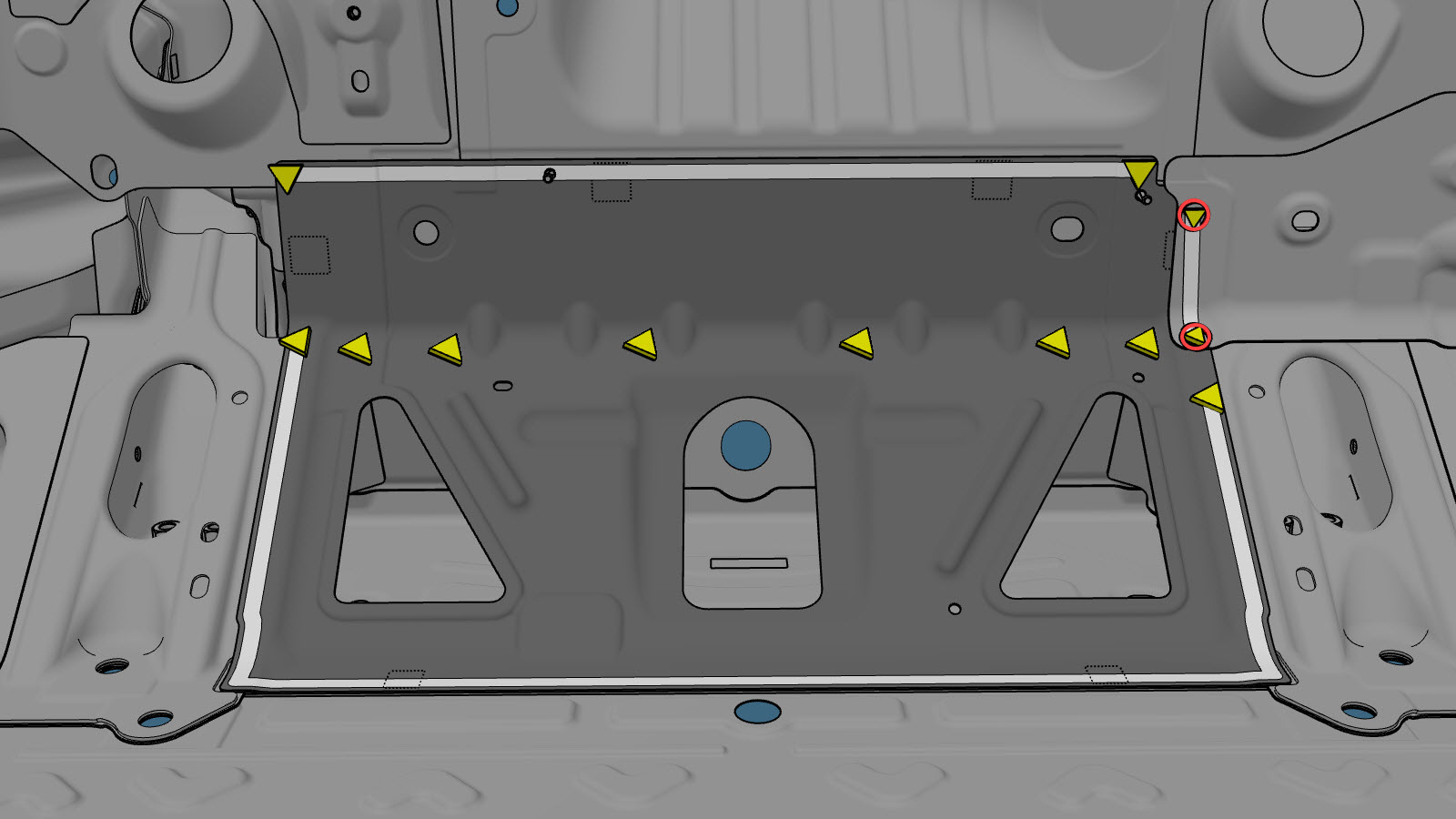

拆卸原装部件。
或 原厂点焊焊缝
或 钻透原厂点焊焊缝注钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。 -
准备安装。

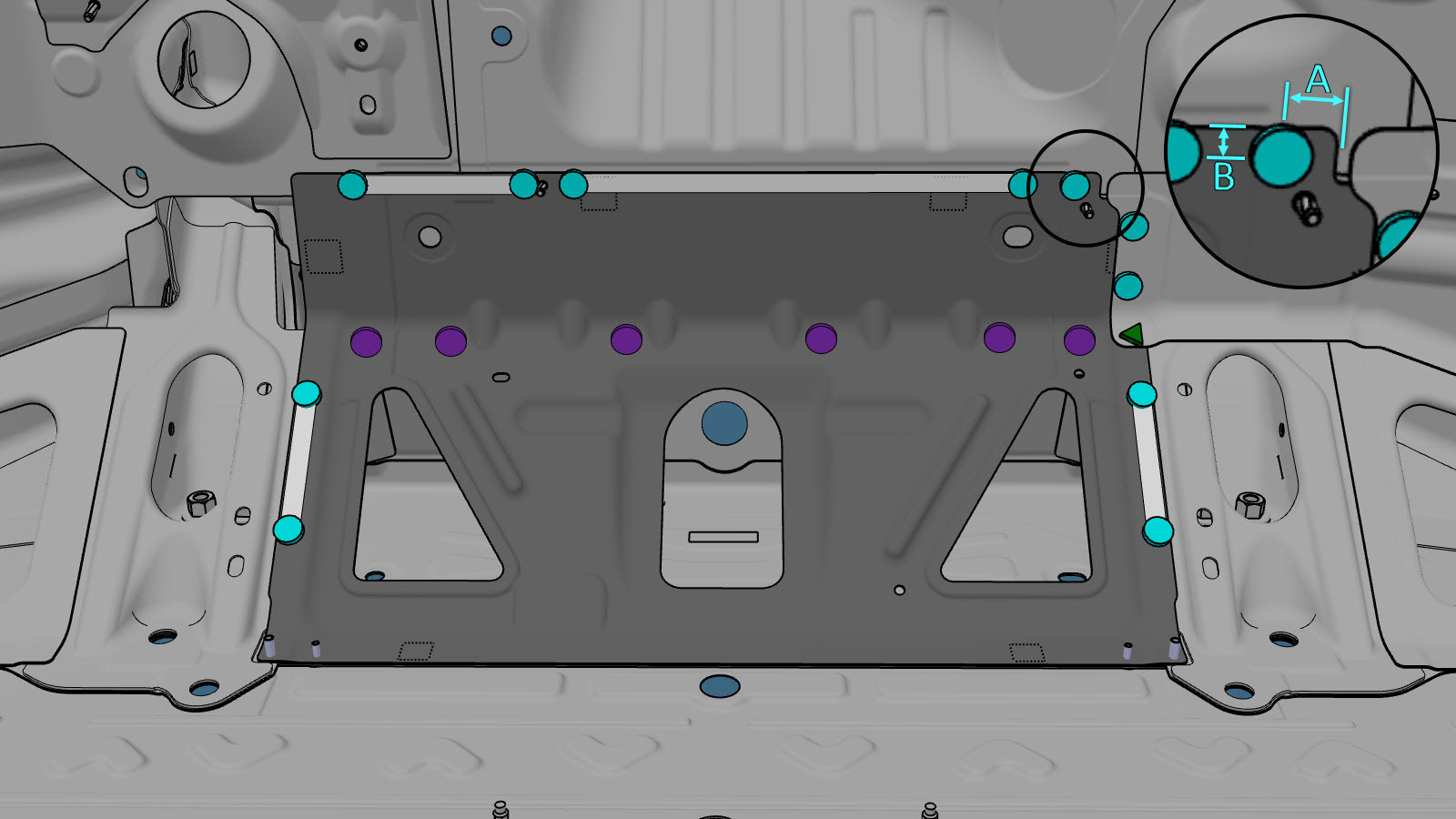

或 高强度结构型铆钉，6.5 毫米注红色 X 表示此处工厂安装的紧固件未进行更换。
- A = 19 mm.
- B = 9 mm.
或 沉头铆钉，4.8 毫米长款- C = 105 mm.
- D = 158 mm.
- E = 210 mm.
- F = 263 mm.
- G = 11 mm.
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
-
安装扭矩盒后上部。
- 执行任何必要的维修后操作。
- 空调压缩机和超级歧管（拆卸和更换）。
- 暖通空调 (HVAC) 总成（带加热泵款）（拆卸和更换）。
- 制动踏板（拆卸和更换）。
- 地毯 - 全套内饰（拆卸和更换）。
- 仪表板支架（拆卸和安装）。
- 转向柱（左侧驾驶）（拆卸和更换）。
- 助力器 - 制动 - 机电（加热泵）（左侧驾驶）（拆卸和更换）。
- 驱动电机 - 前（拆卸和更换）。
- 高压电池（全轮驱动）（拆卸和安装）。
- 降噪衬垫 - 电机舱 - 前（拆卸和更换）。
