后车架纵梁（上部）

零件清单

数量 描述 图片/备注

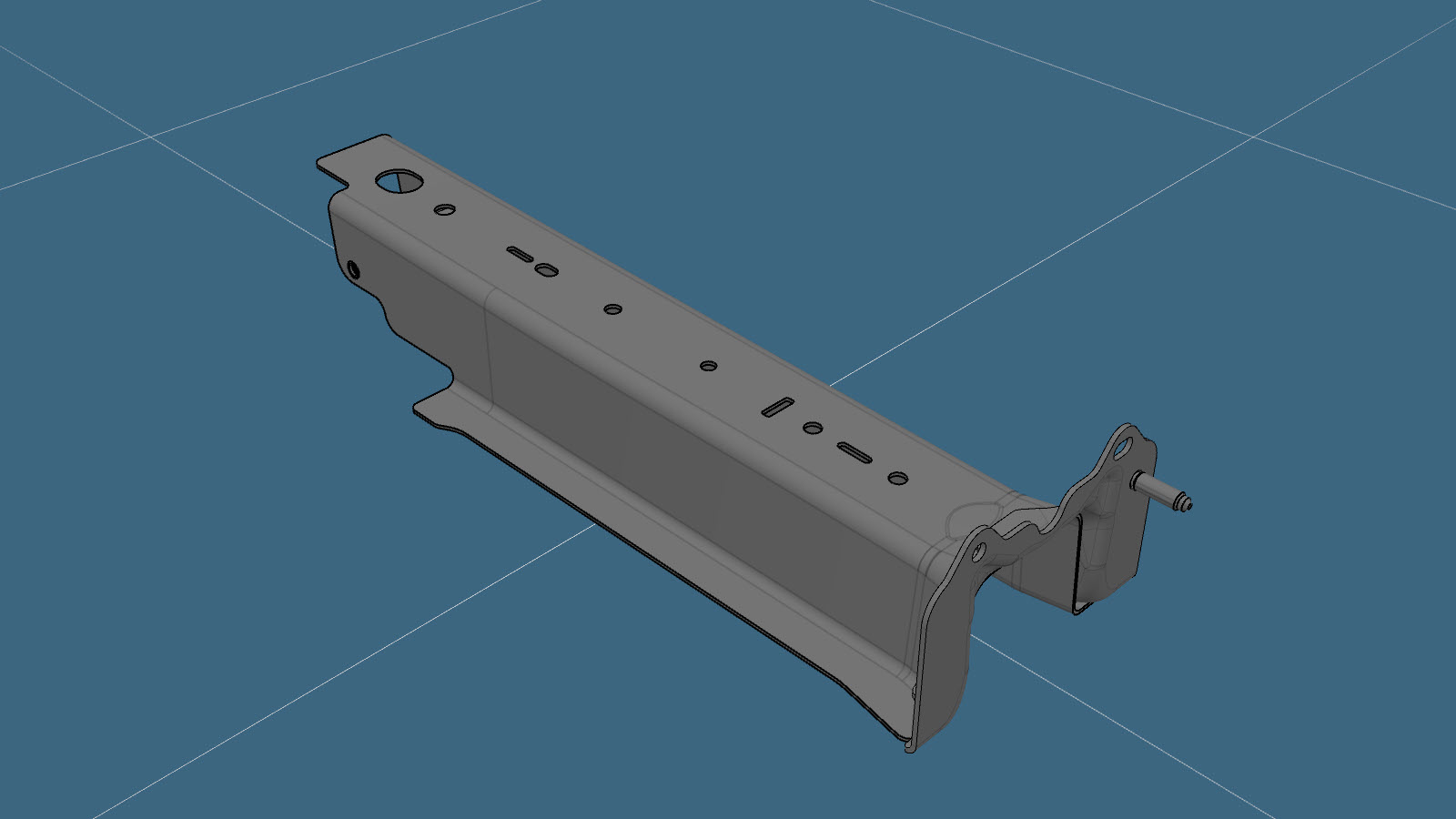

1 Asy-Rail Rr Upr（后车架纵梁 – 上部）
24 高强度结构型铆钉，6.5 毫米
2 螺栓 ，SEMS,[FL],HX,M8x23.5 Tesla 零件号 1063260-00。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸 后车身面板。
  2. 拆卸后车架纵梁端板。
  3. 拆卸原装部件。

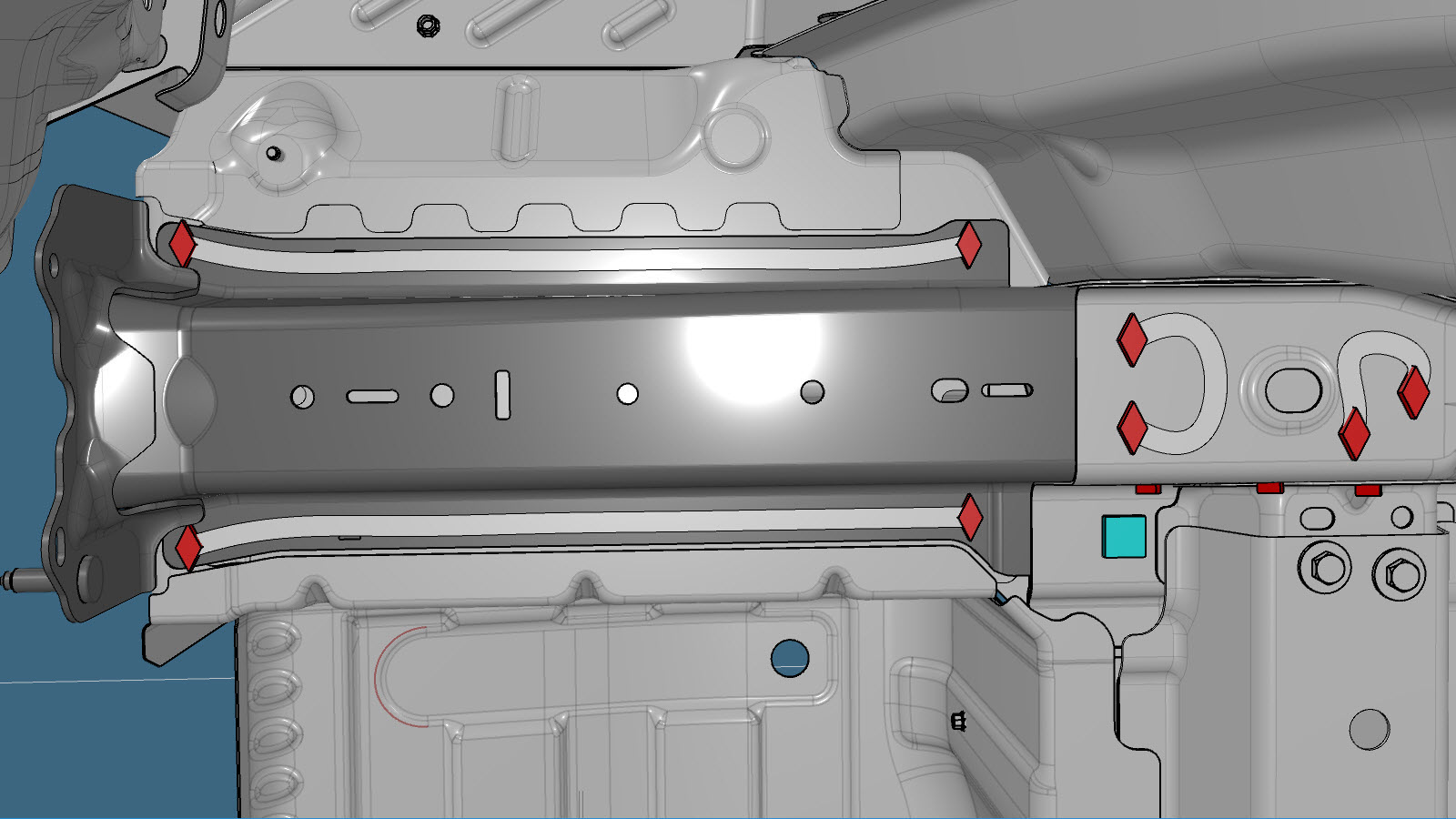

    或 原厂点焊焊缝
    或 原厂 SPR
    Informational PurposesAn informational icon, calling your attention
    注

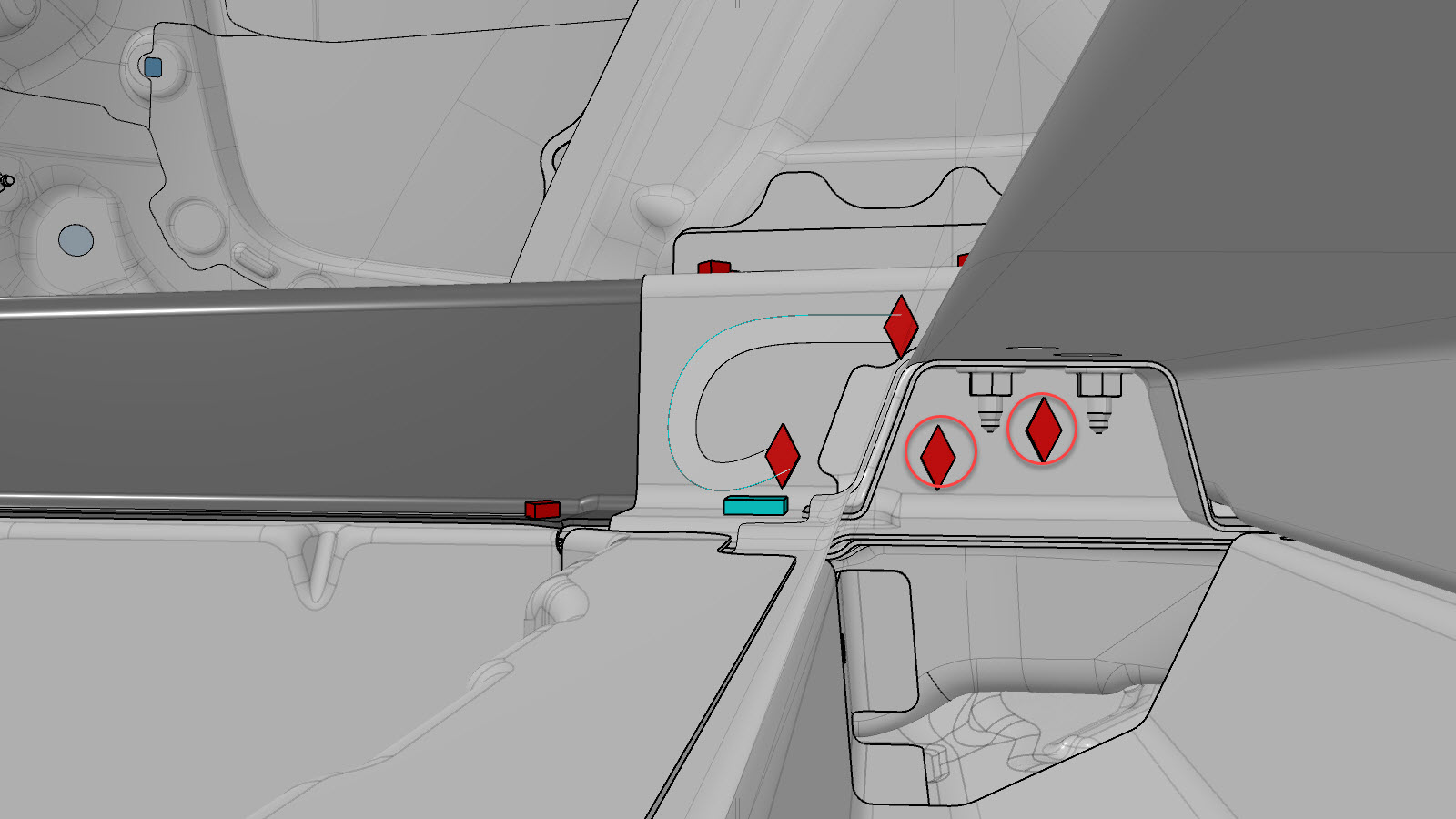

    红圈标注的原厂 SPR 隐藏在横梁后侧，必须从车架纵梁内侧进行打磨。研磨 SPR 时，只需将 SPR 研磨至足够拆下组件的程度；不要将 SPR 从接头上完全拆下。安装新的后纵梁上部时，不会更换这些铆钉，这些 SPR 的剩余部分留在接头中，以保持与内侧隔板的某种机械连接。

    或 六角头螺栓

  4. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。

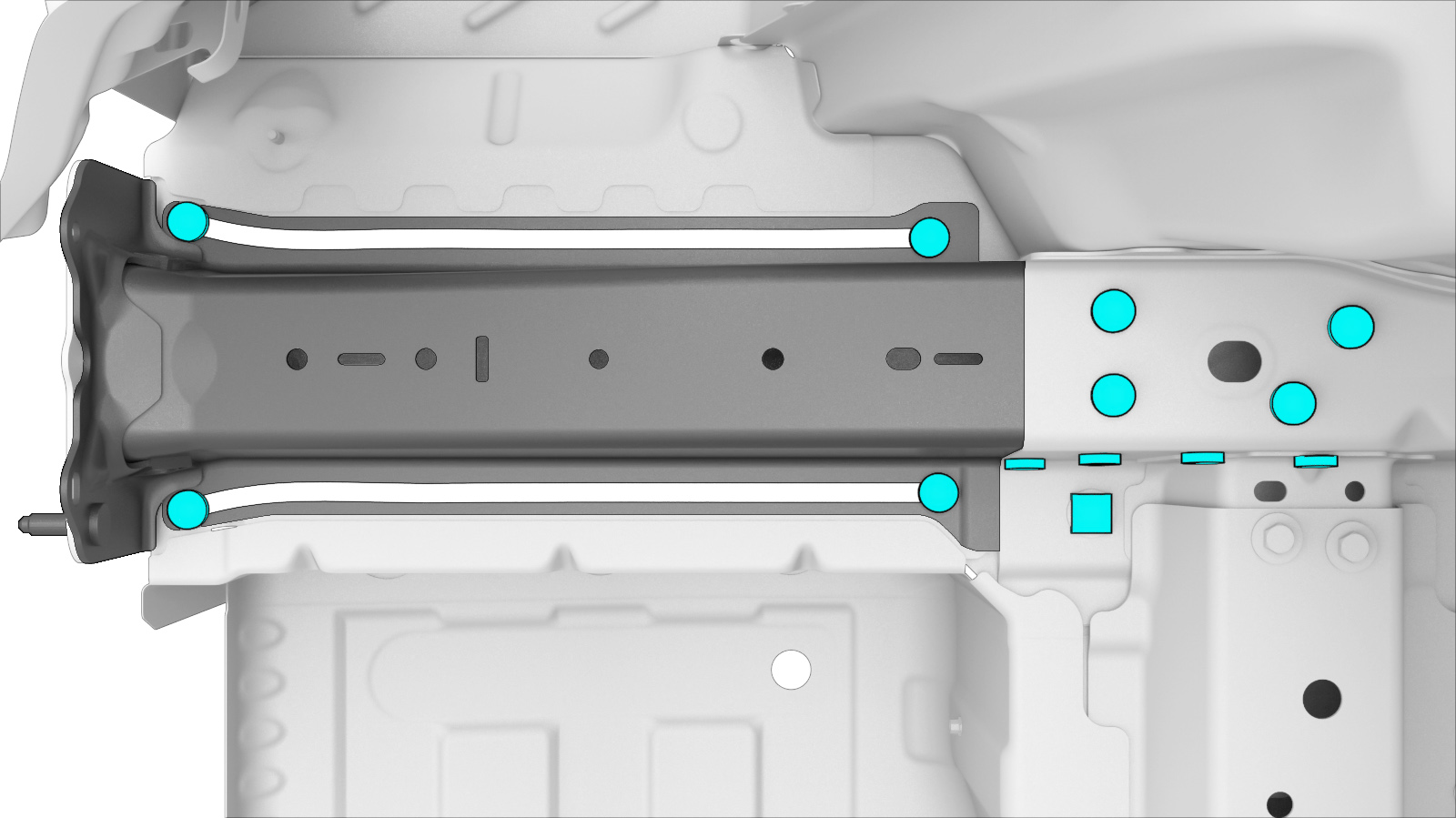

    或 高强度结构型铆钉，6.5 毫米

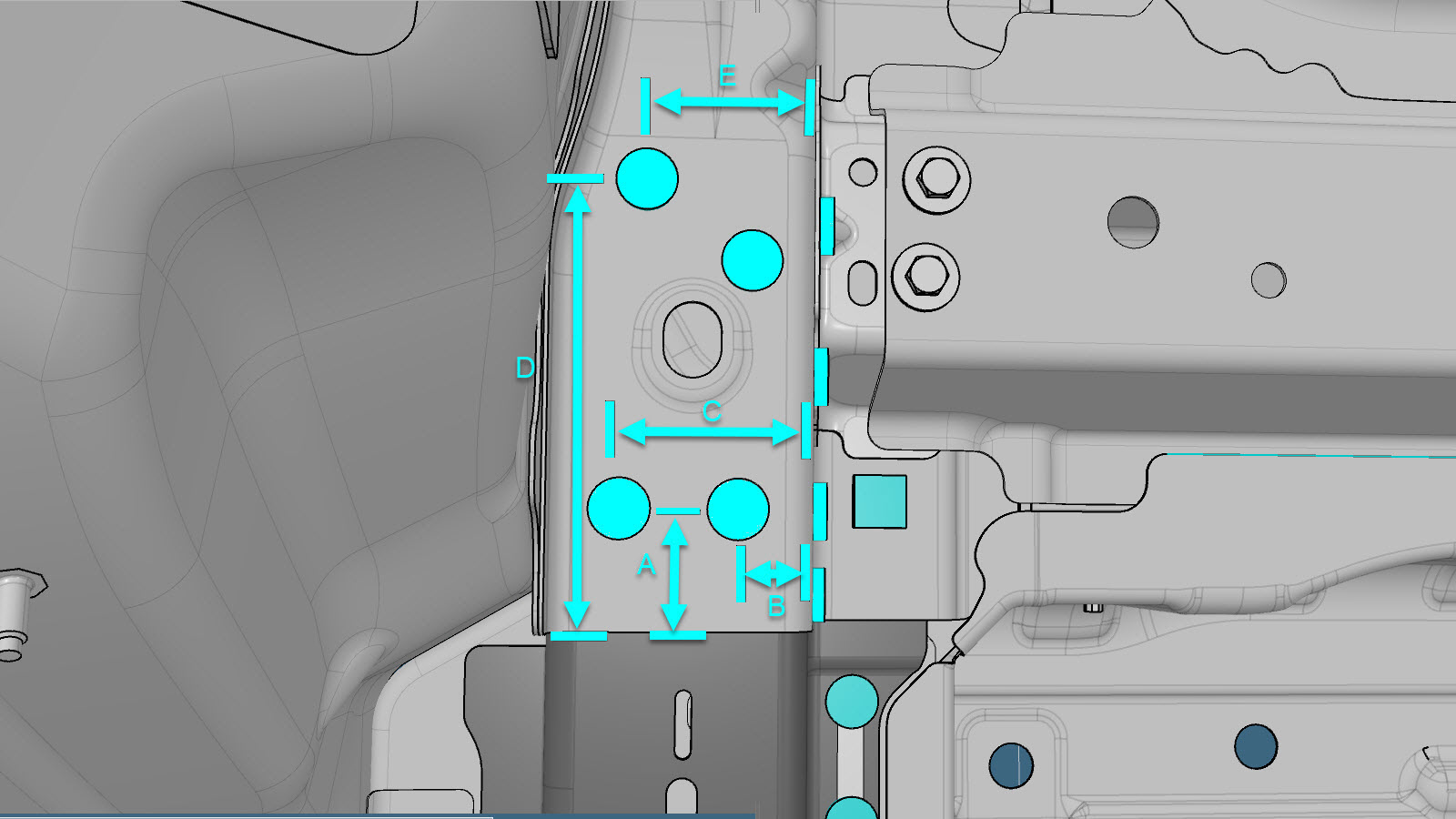

    • A = 40 毫米。
    • B = 26 毫米。
    • C = 64 毫米。
    • D = 147 毫米。
    • E = 56 毫米。
  5. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  6. 安装新部件。
    将这些螺栓拧紧至 24 Nm。
  7. 安装 后车身面板。
  8. 安装后车架纵梁端板。
  9. 执行任何必要的维修后操作。
