车架前纵梁外件（区块）

零件清单

数量 描述 图片/备注

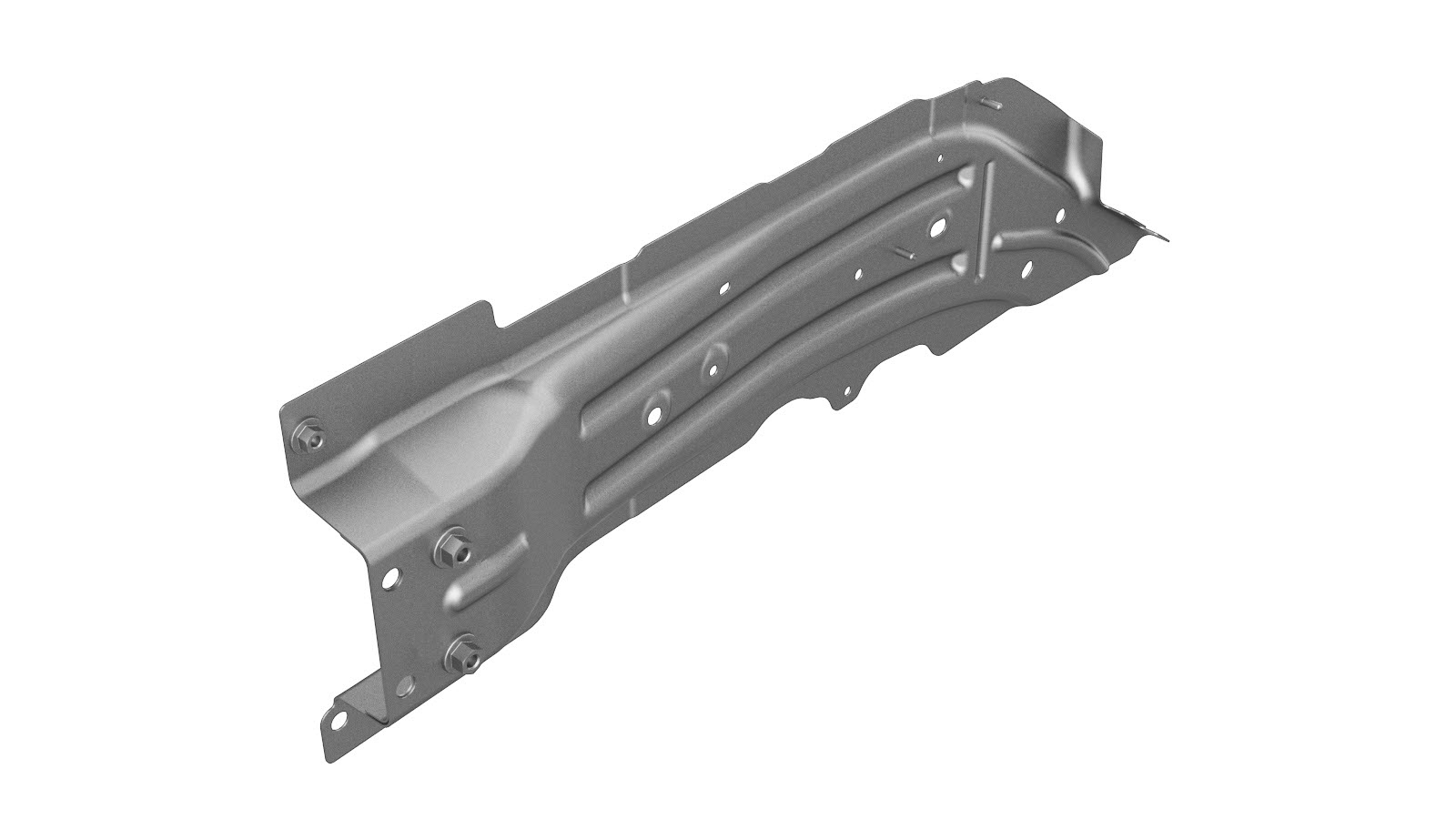

2 M3 ASY, FRONT RAIL OUTER, SVC（前纵梁外部）
16

高强度结构型铆钉，6.5 毫米

8

结构型沉头铆钉，6.5 毫米

4 BLT,M8x16,M6 HF,[10.9],ZnAl,HD,OD14.9 Tesla 零件号 1011818-00-A。
4 NUT,M8-1.25,HF,Steel[10],ZnAl,BLACK Tesla 零件号 1006628-01-A。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸前排座位剪力壁。

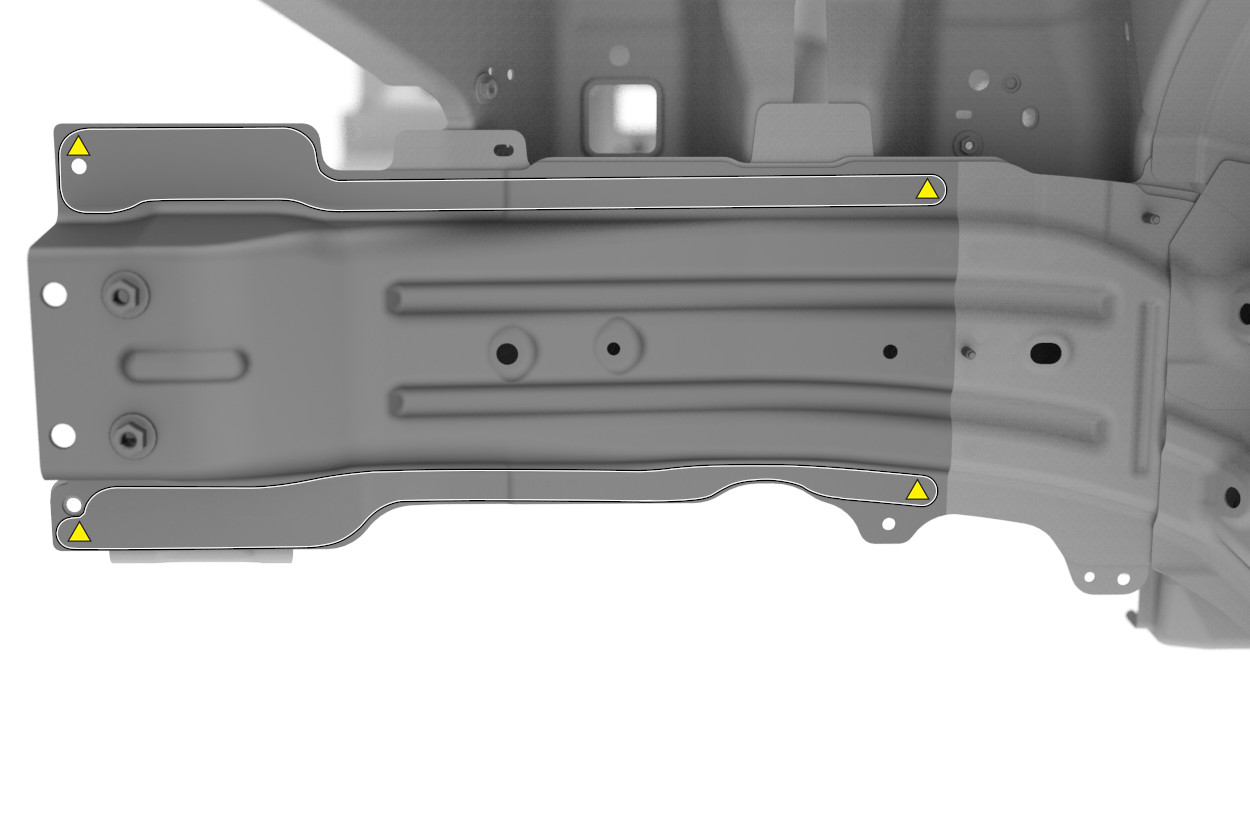

  2. 在指定位置切割原装部件。

    切割线

    参考线/点

    • A = 45 毫米
  3. 拆卸原装部件。

    或 原厂点焊焊缝

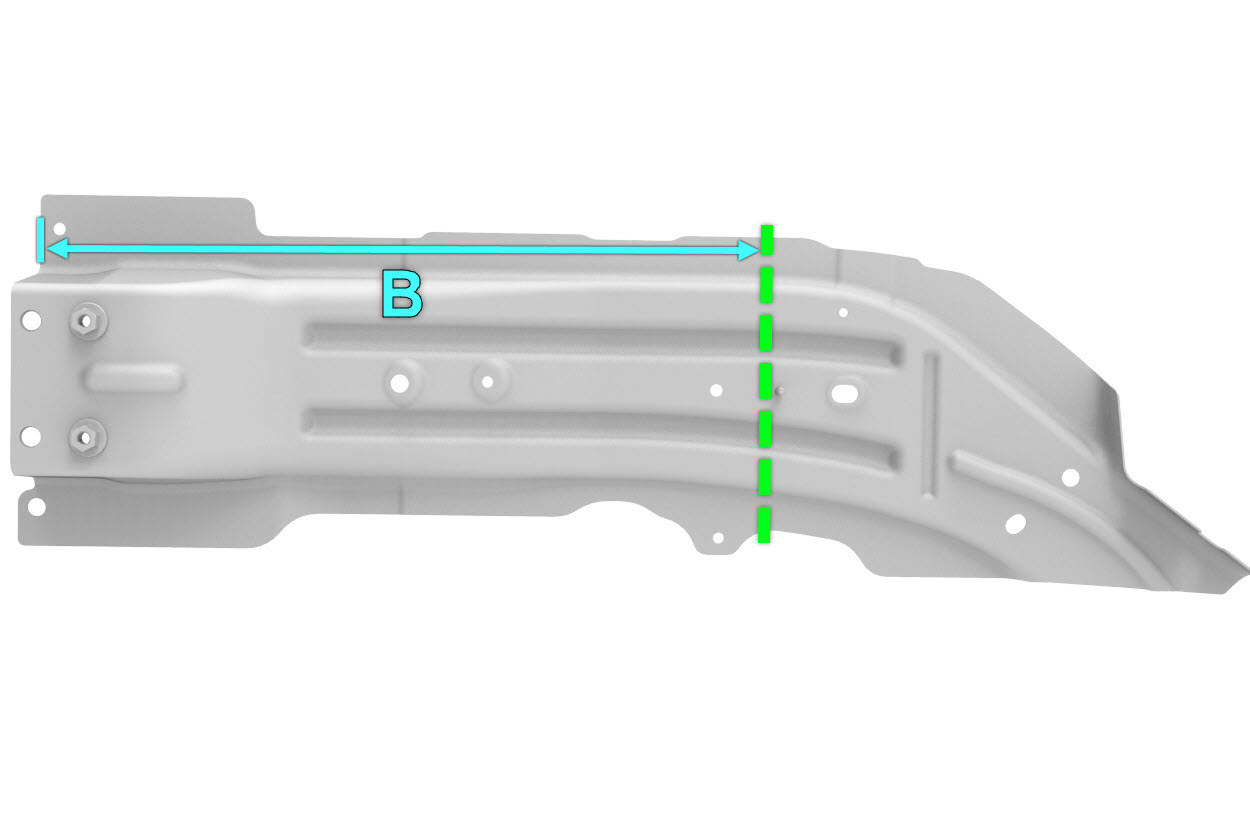

  4. 如下所示，切割其中一个新车架前纵梁外部组件，制作新组件。
    • B = 530 毫米

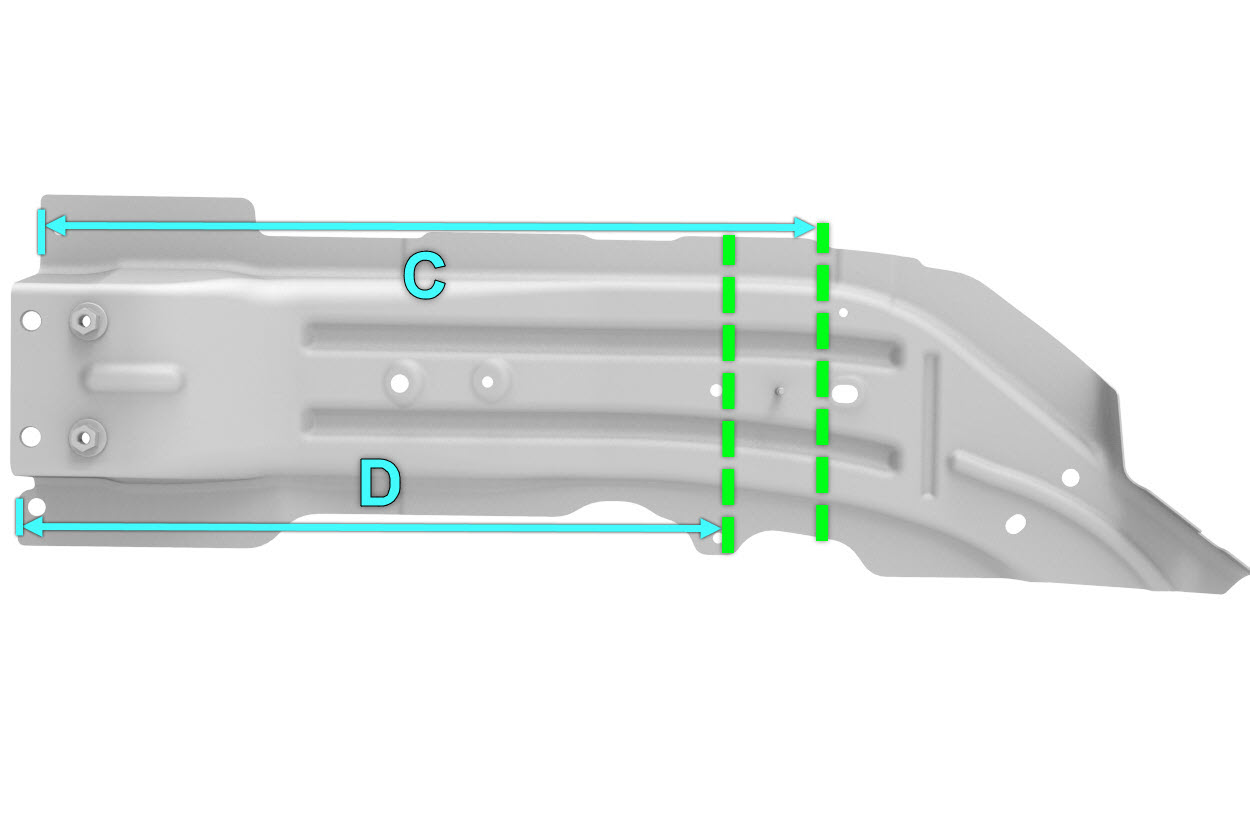

  5. 如下所示切割其中一颗车架前纵梁外部组件，制作加固板。
    • C = 570 毫米
    • D = 507 毫米

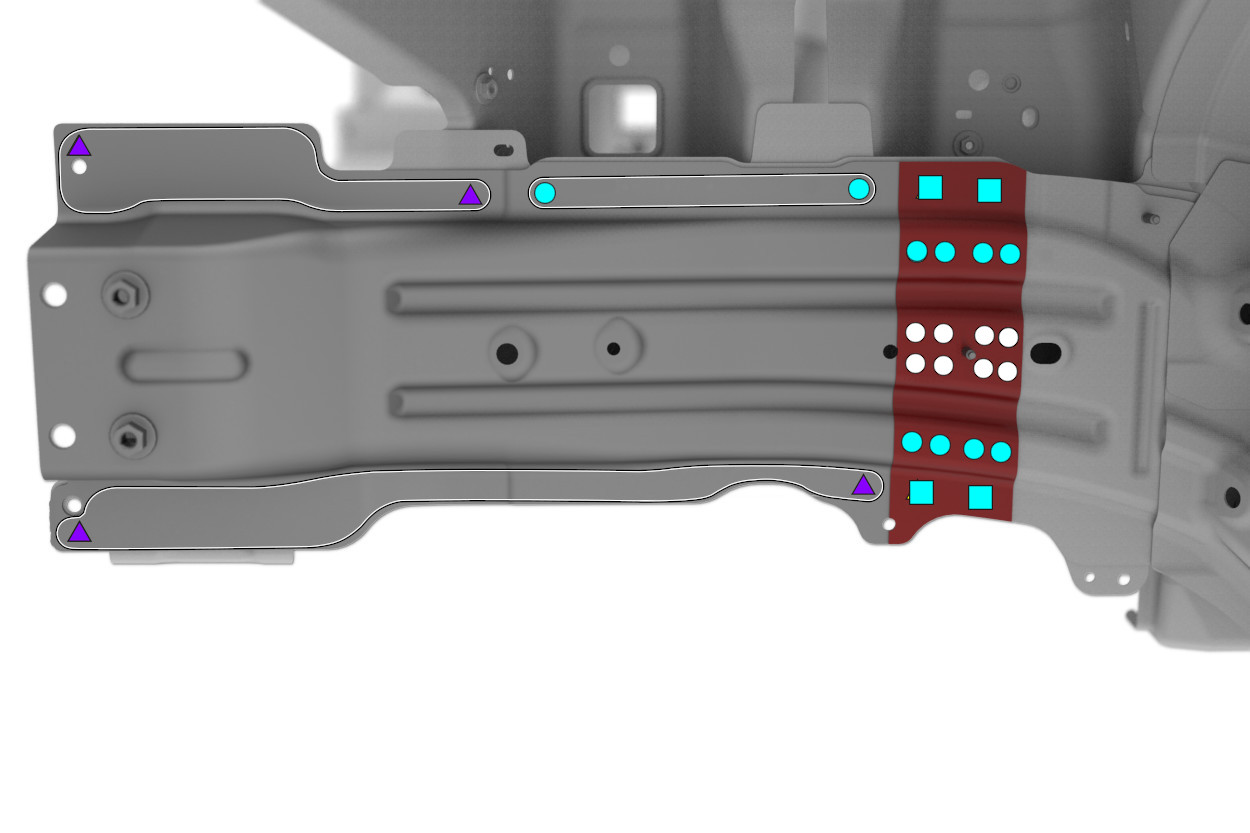

  6. 准备安装。

    或 安装点焊焊缝

    或 高强度结构型铆钉，6.5 毫米

    或 结构型沉头铆钉，6.5 毫米

    或 六角头螺栓

  7. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  8. 安装新部件。
    将这些螺栓拧紧至 13 Nm。
  9. 执行电阻点焊。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  10. 安装前排座位剪力壁。
  11. 执行任何必要的维修后操作。
