前围上盖板
校正代码：
10101014802
注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。
维修信息
- 使用本程序更换前围上盖板总成的任意区块组合，如下所示。依据所要更换的区块拆卸或安装相应的紧固件。
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
使用本文档
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|
| 1 表示完整更换，2 表示区块维修 | ASSY - COWL TOP（前围上盖板总成） | |
| 2 | 铆钉，4.8 mm | |
| 2 | 高强度结构型铆钉，6.5 毫米 | |
| 3 | 沉头铆钉，4.8 毫米短款 | |
| 8 | 结构型灯笼铆钉，6.5 mm |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
前围上盖板区块说明
| 前围上盖板总成和分区 | |
|---|---|
| 前围上盖板总成（如下所示）属于单个总成，可整体更换： | 或者，也可不更换整个前围上盖板总成，而是参考本文档所述的切割线，分区域更换整个前围上盖板总成维修零件的各个部分。 |
|
|
|
|

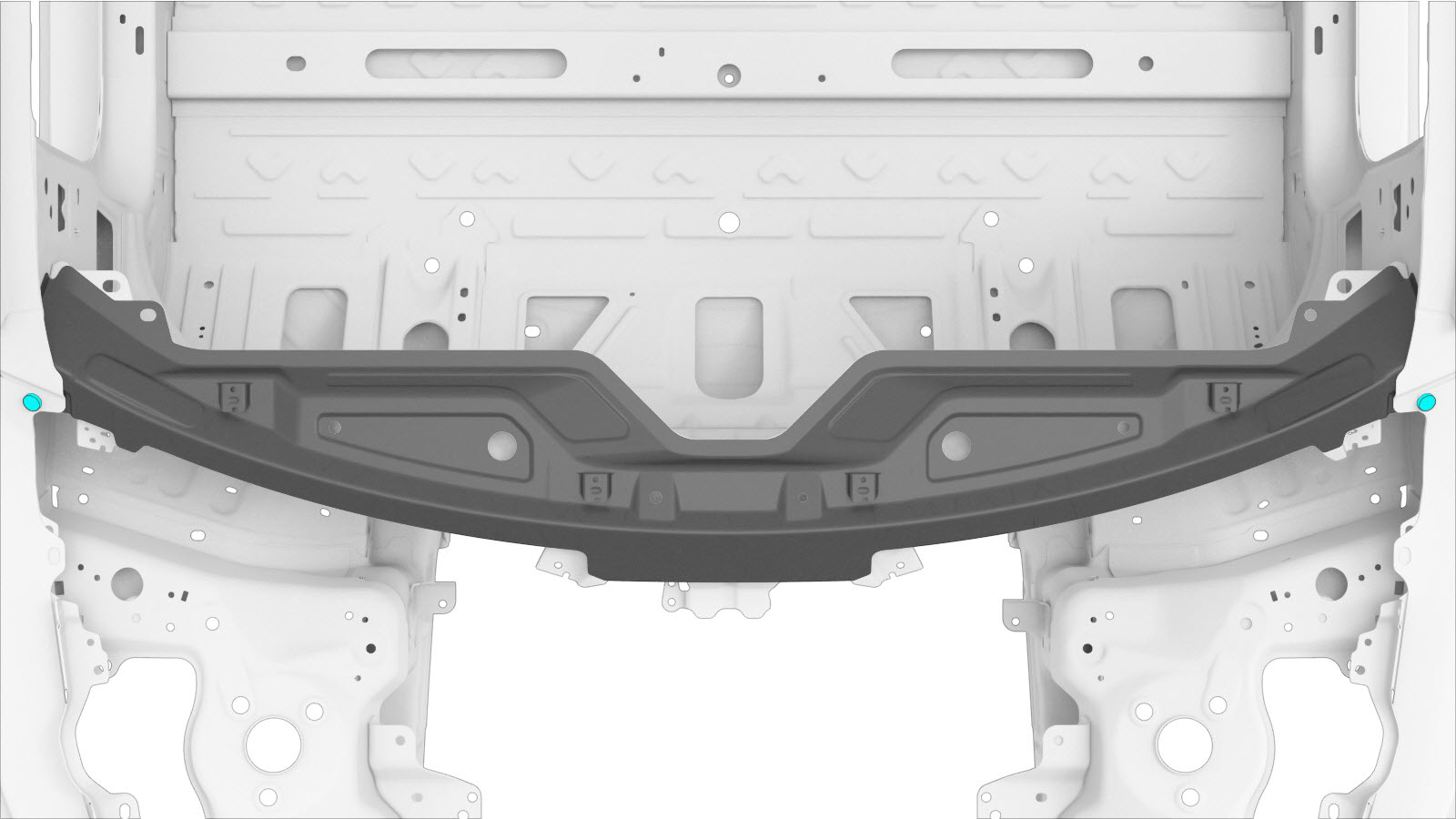

前围上盖板（完整） |

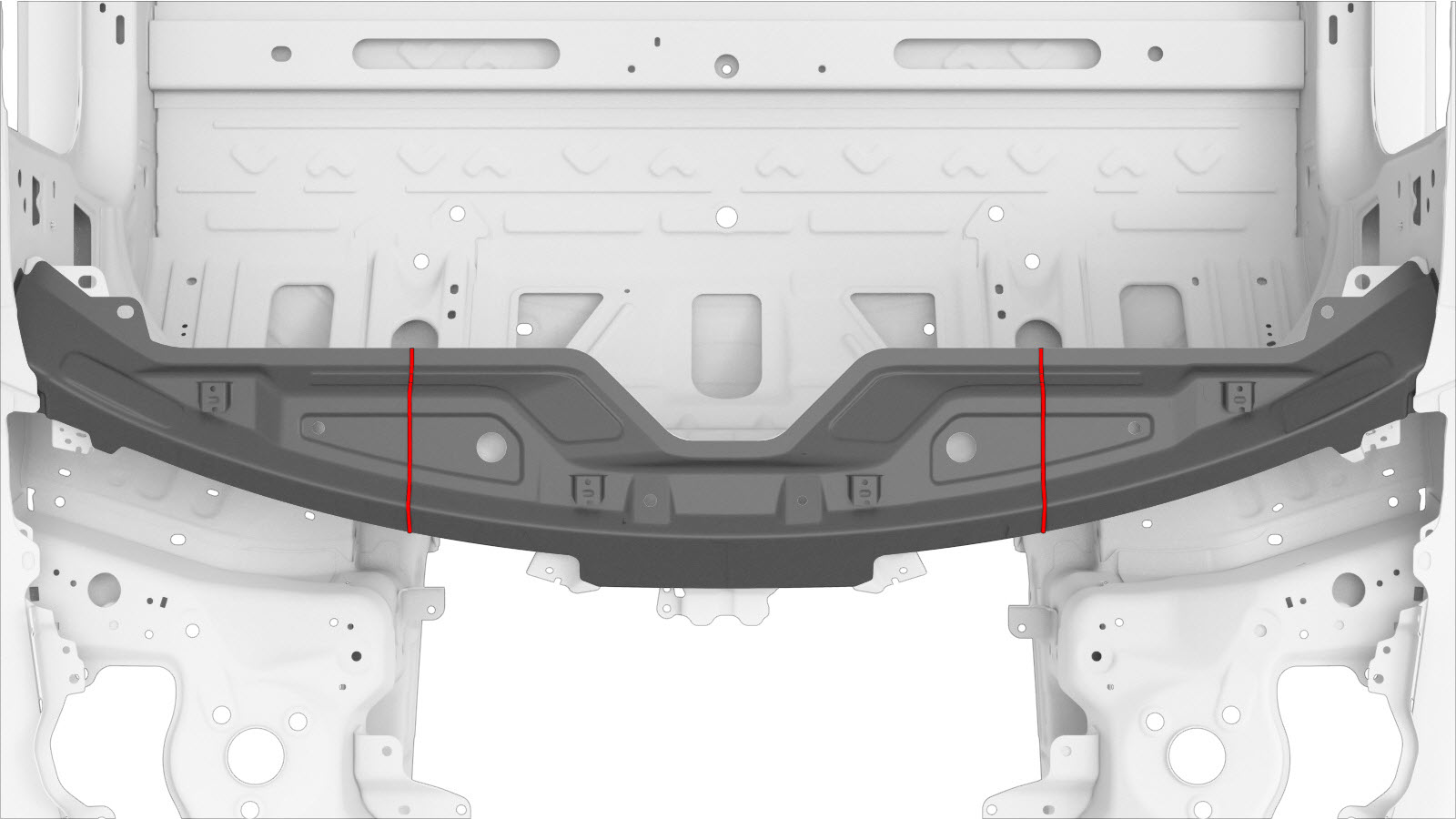

前围上盖板（区块） |

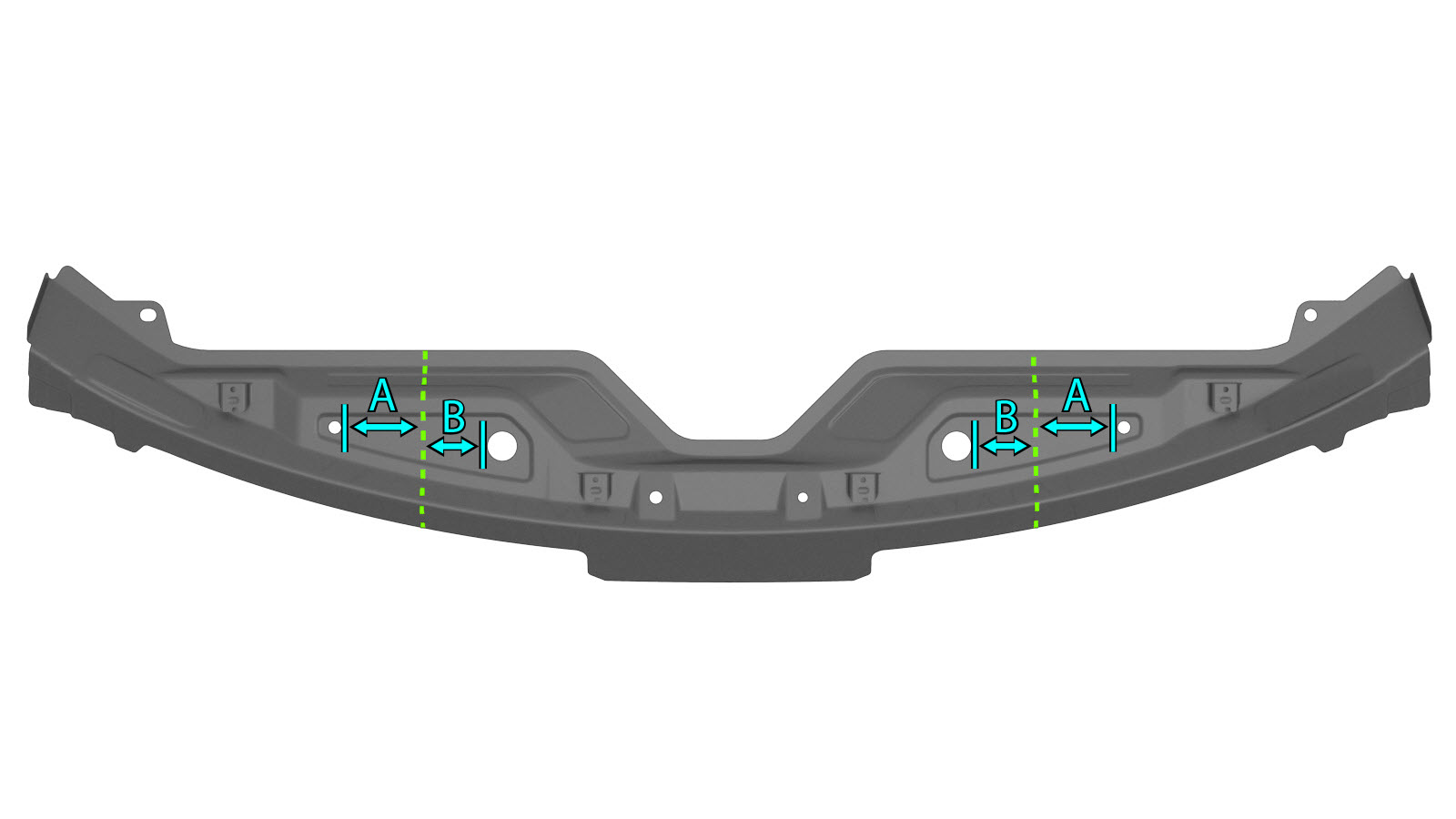

| 前围上盖板区块说明 | |
|---|---|
|
切割线 参考线/点
警告 切割区块时，切勿切到螺栓孔。 注 在每个对接接头后面安装一块衬垫板。 |
|
维修程序
-

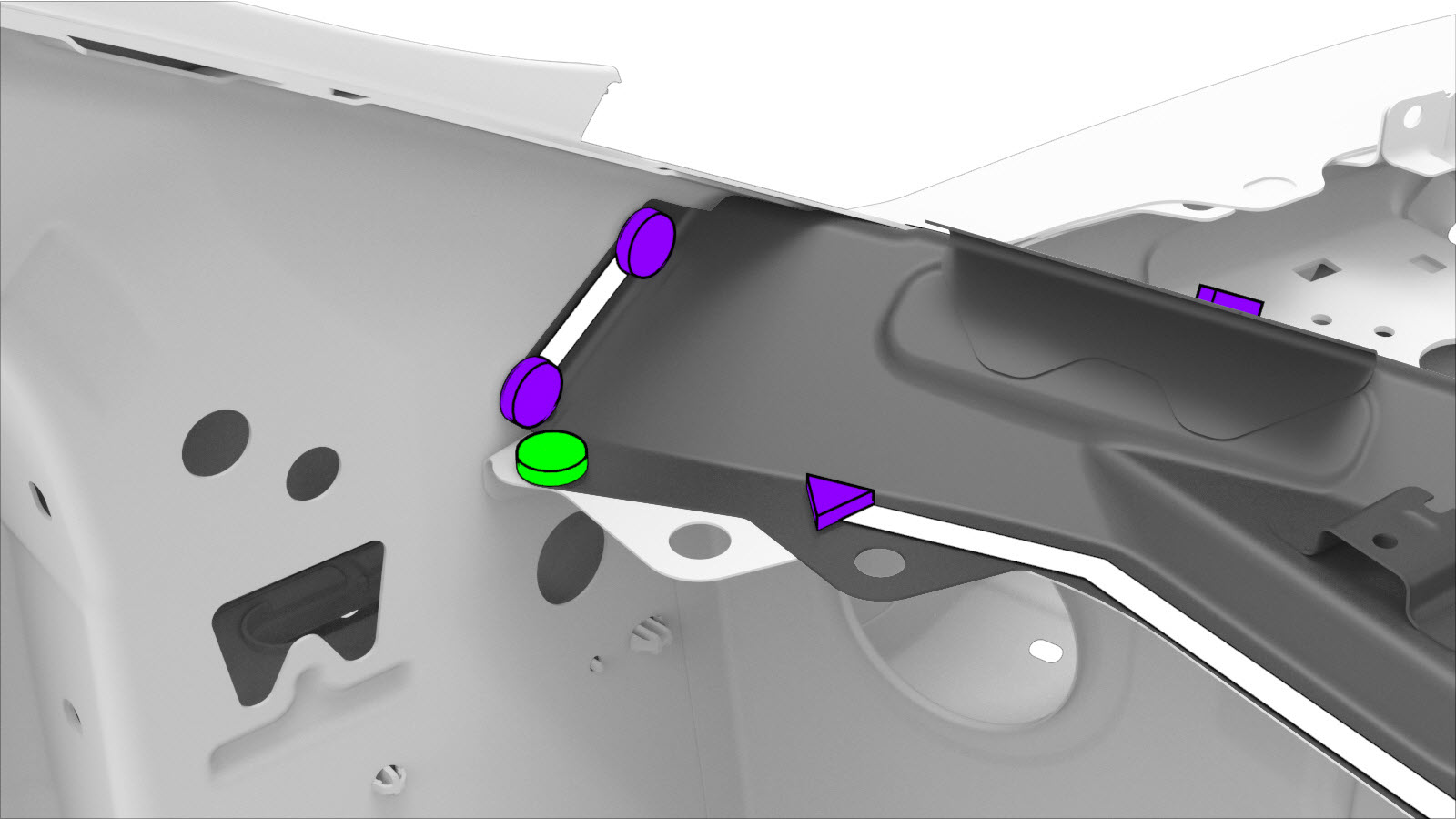

拆卸原装部件。
或 原厂点焊焊缝或 钻透原厂点焊焊缝注钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。
-

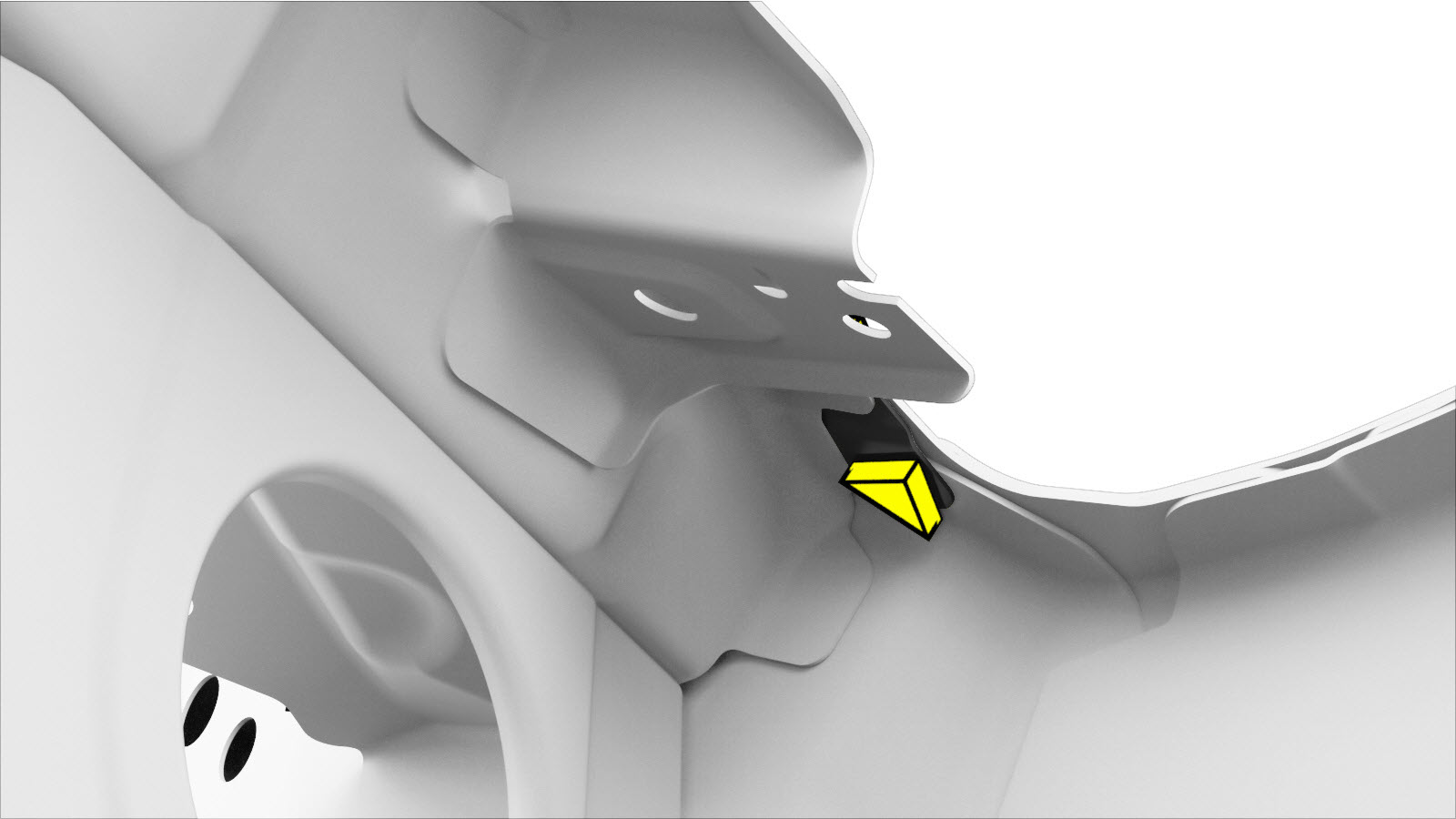

仅适用于 2019 年 1 月 6 日之后生产的车辆：清除下图所示的点焊焊缝。
或 原厂点焊焊缝
- 仅适用于区块维修：按照 前围上盖板区块说明 所示切割新前围上盖板维修零件，以创建新组件。
-
准备安装。
-

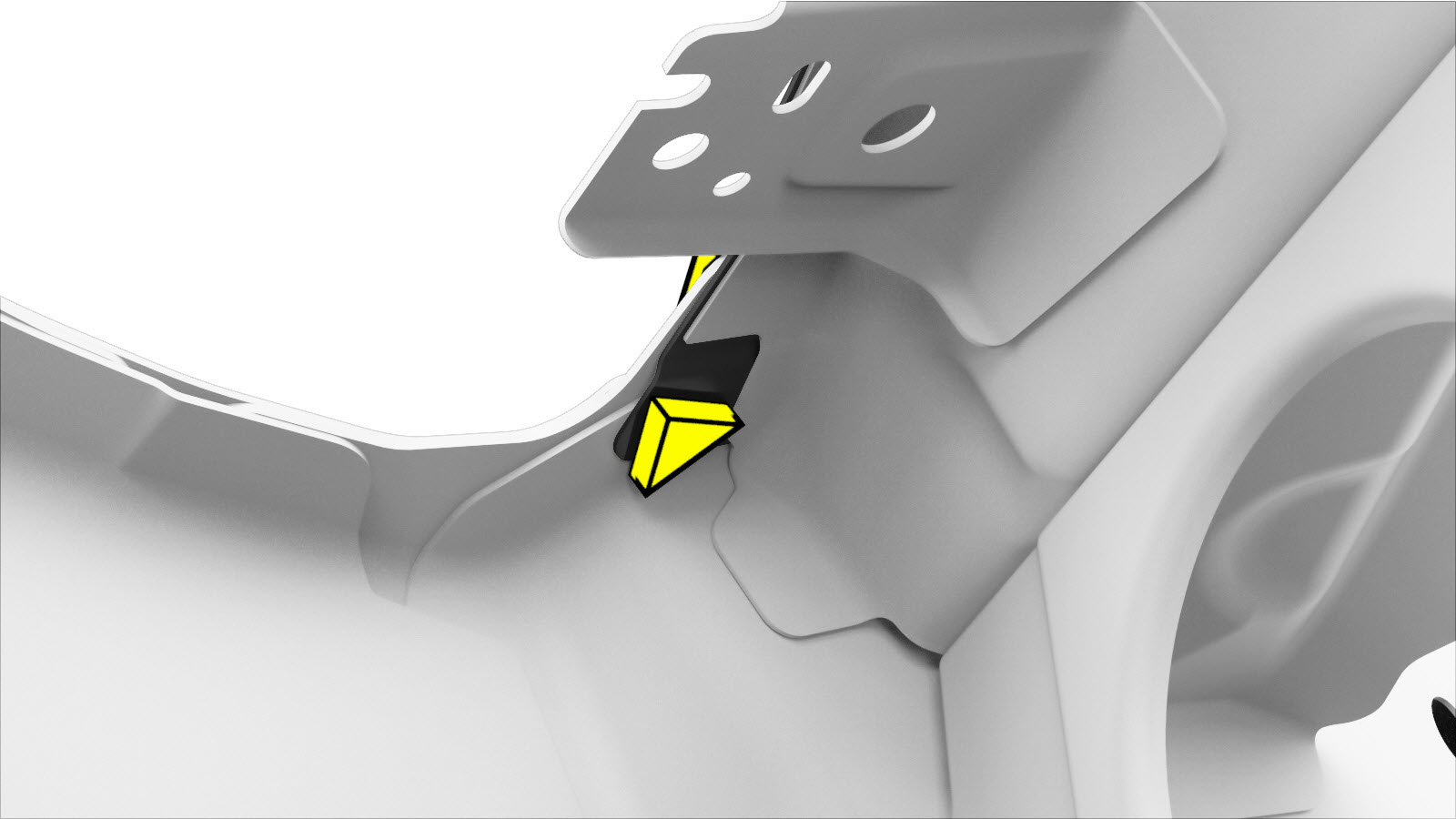

仅适用于 2019 年 1 月 6 日之后生产的车辆：安装所示的紧固件。
- 仅适用于区块维修： 制作并安装衬垫板。
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
-

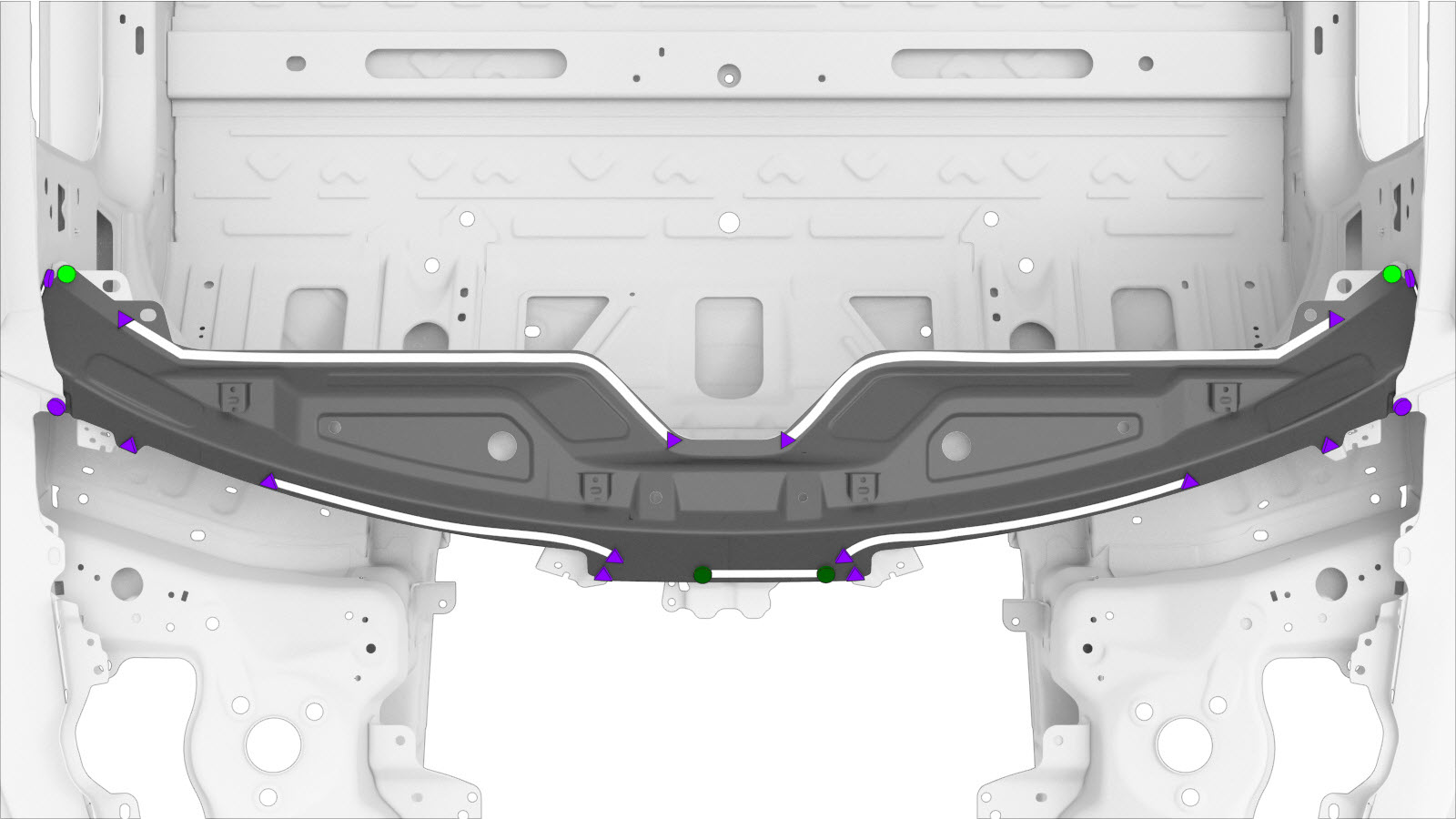

执行电阻点焊。
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
-
仅适用于区块维修：

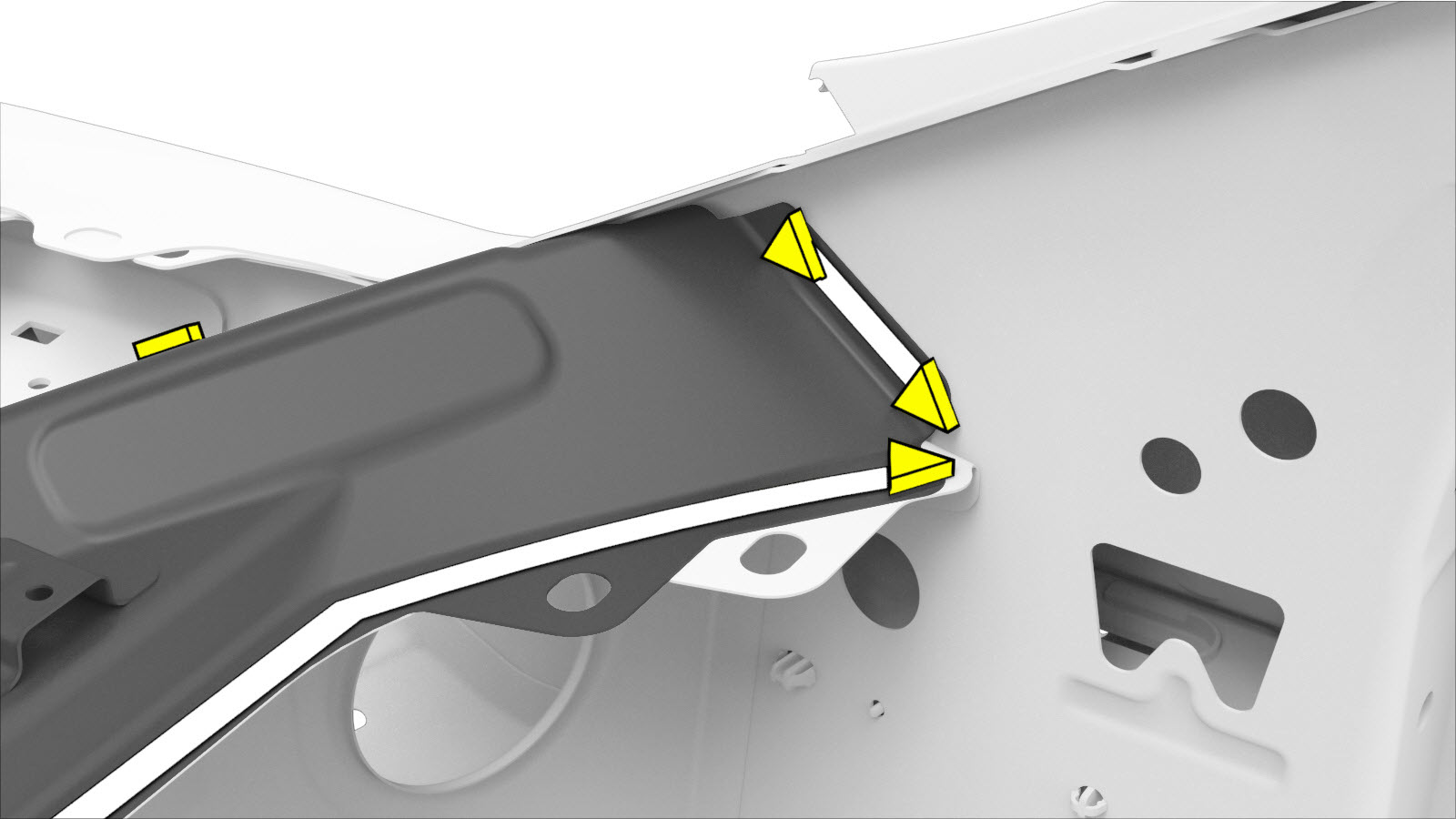

执行 GMA 焊接。
GMA 焊缝警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。注进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。
- 执行任何必要的维修后操作。
