前减震塔支架（后部）
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 执行本程序时，请将车辆正确固定到车架工作台上。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

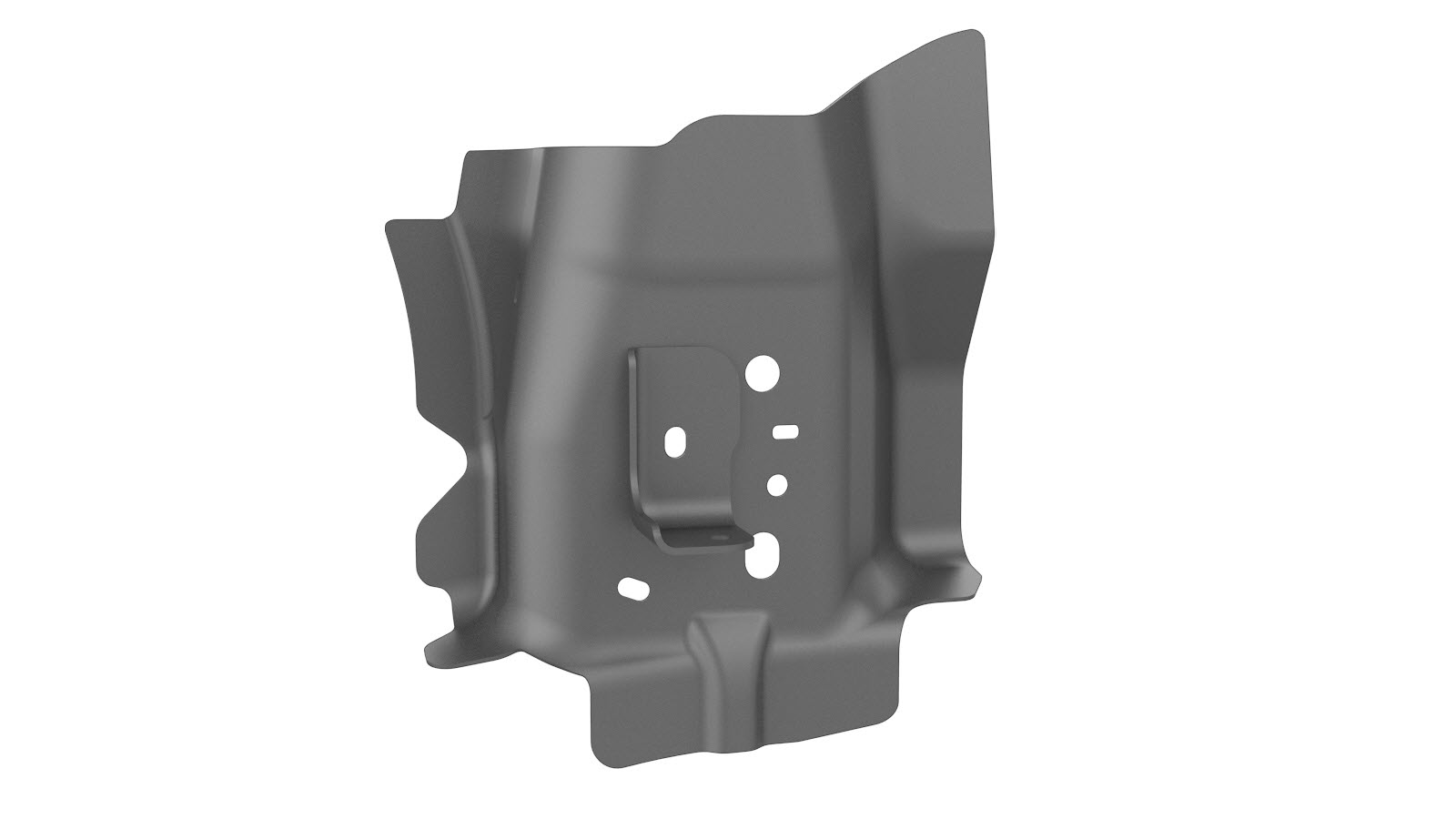

| 1 | ASY SHOCK TWR SUP RR（前减震塔支架 – 后部） |
|
| 24 |
高强度结构型铆钉，6.5 毫米
|
|
| 2 |
螺栓
，M8X16-M6 HF-[10.9]-ZNAL-HD-OD14.9 |
Tesla 零件号 1011818-00-A。 |
| 2 |
螺母
|
Tesla 零件号 1006628-01-A。 |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
-

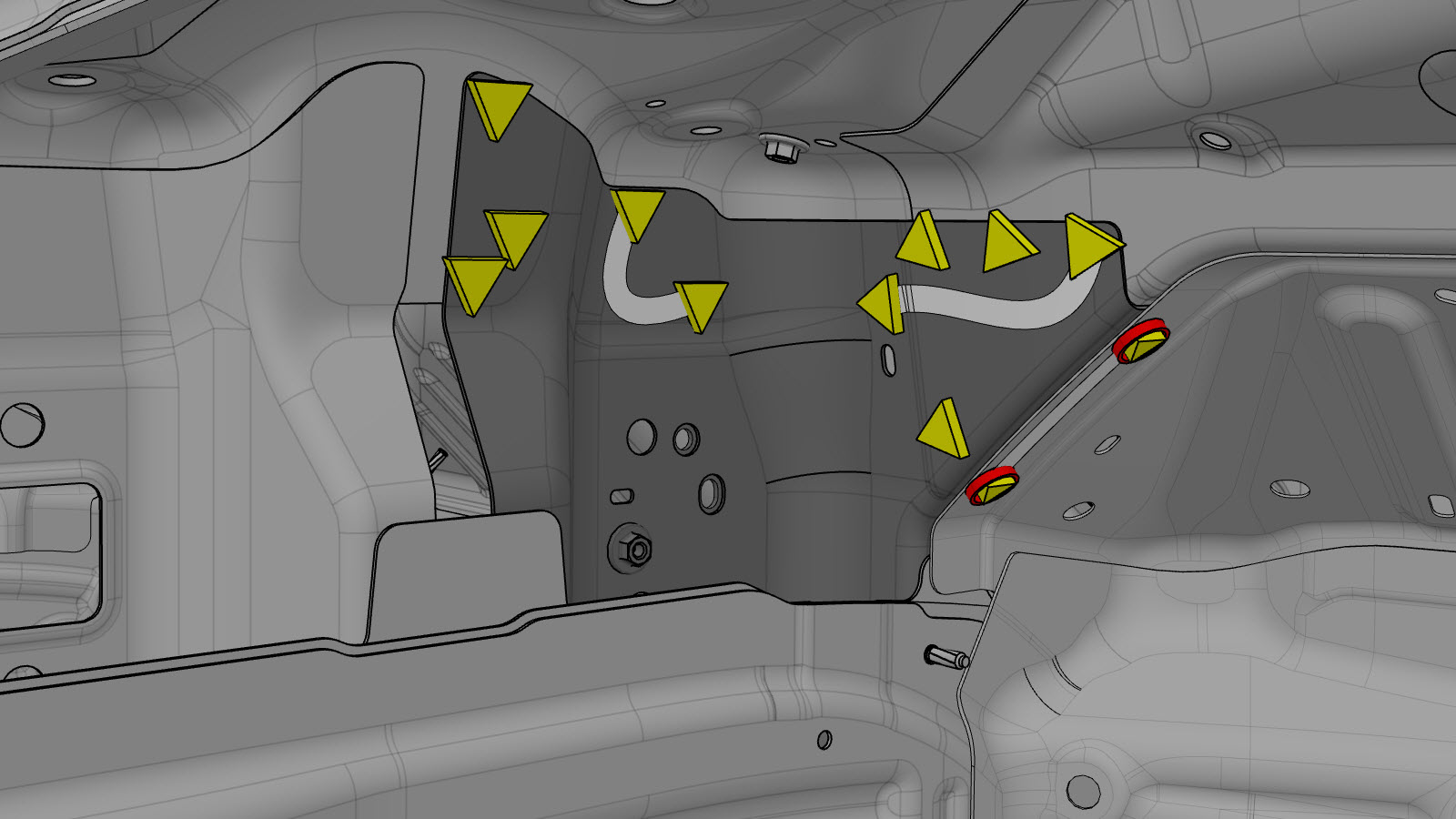

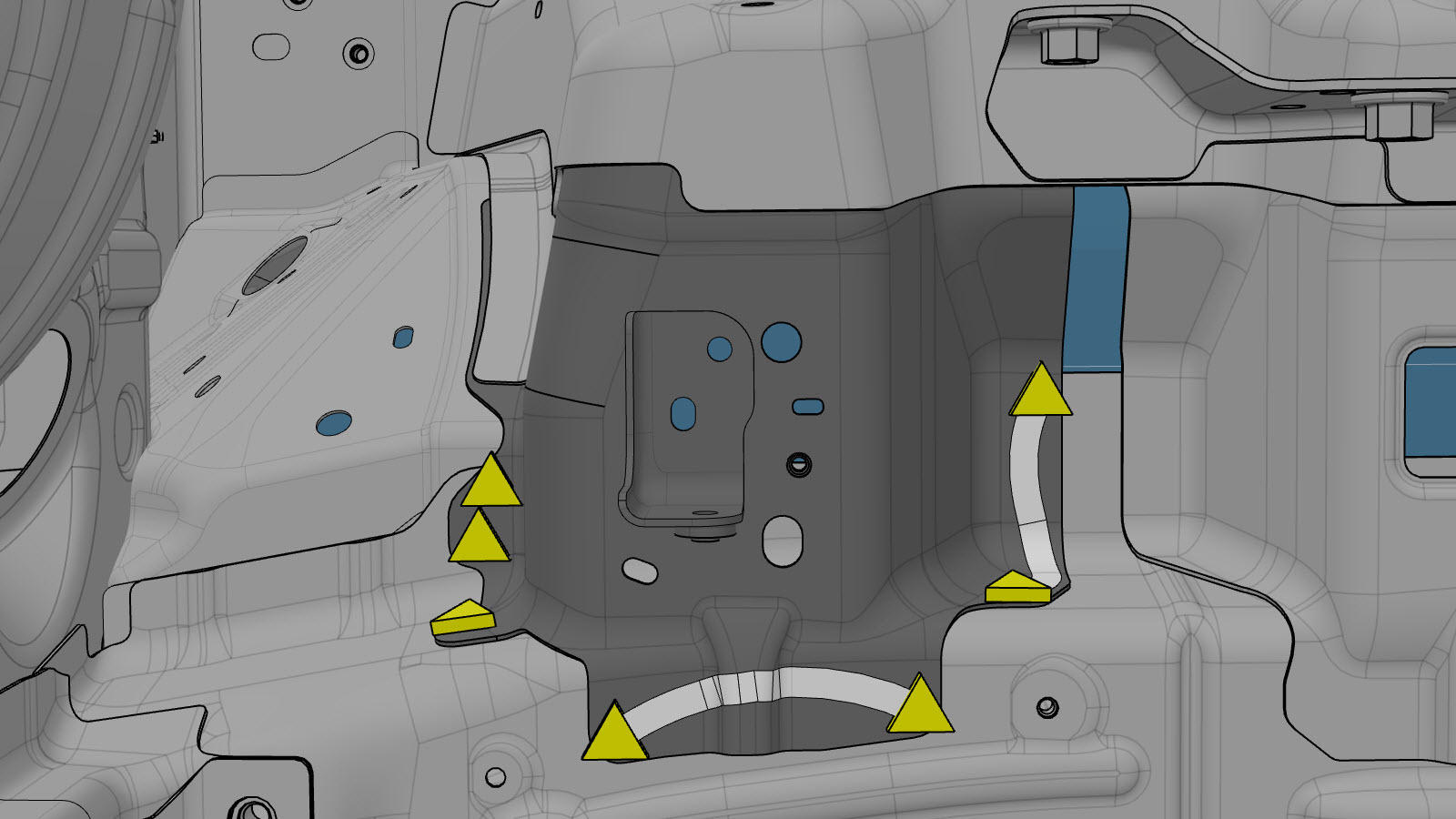

拆卸原装部件。
或
原厂点焊焊缝
或
钻透原厂点焊焊缝
注钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊。
-

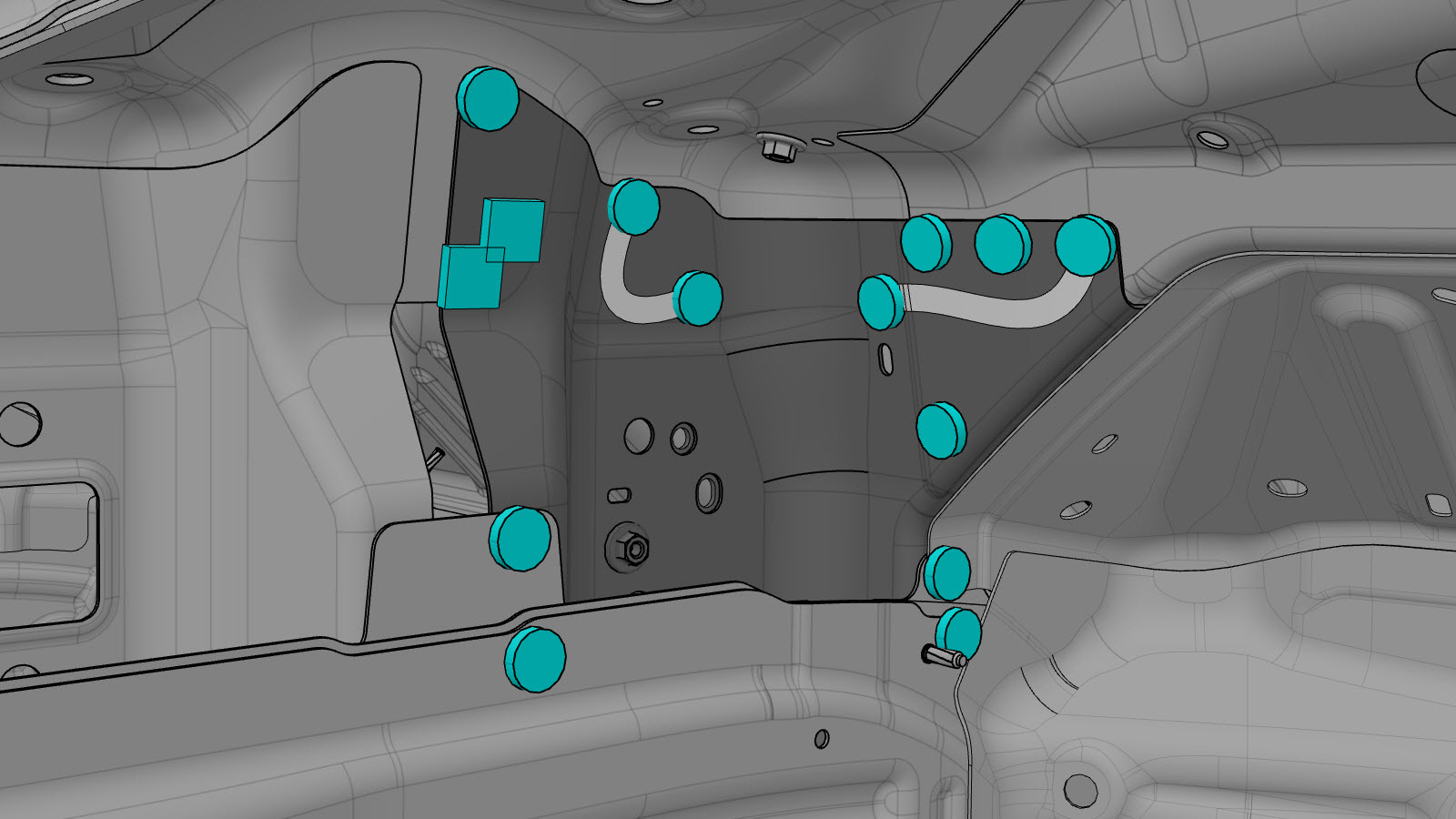

准备安装。
注红色 X 表示此处工厂安装的紧固件未进行更换。注在红圈标示的位置安装一个铆钉，前提是在拆下原组件后已将该位置的焊缝清除掉。

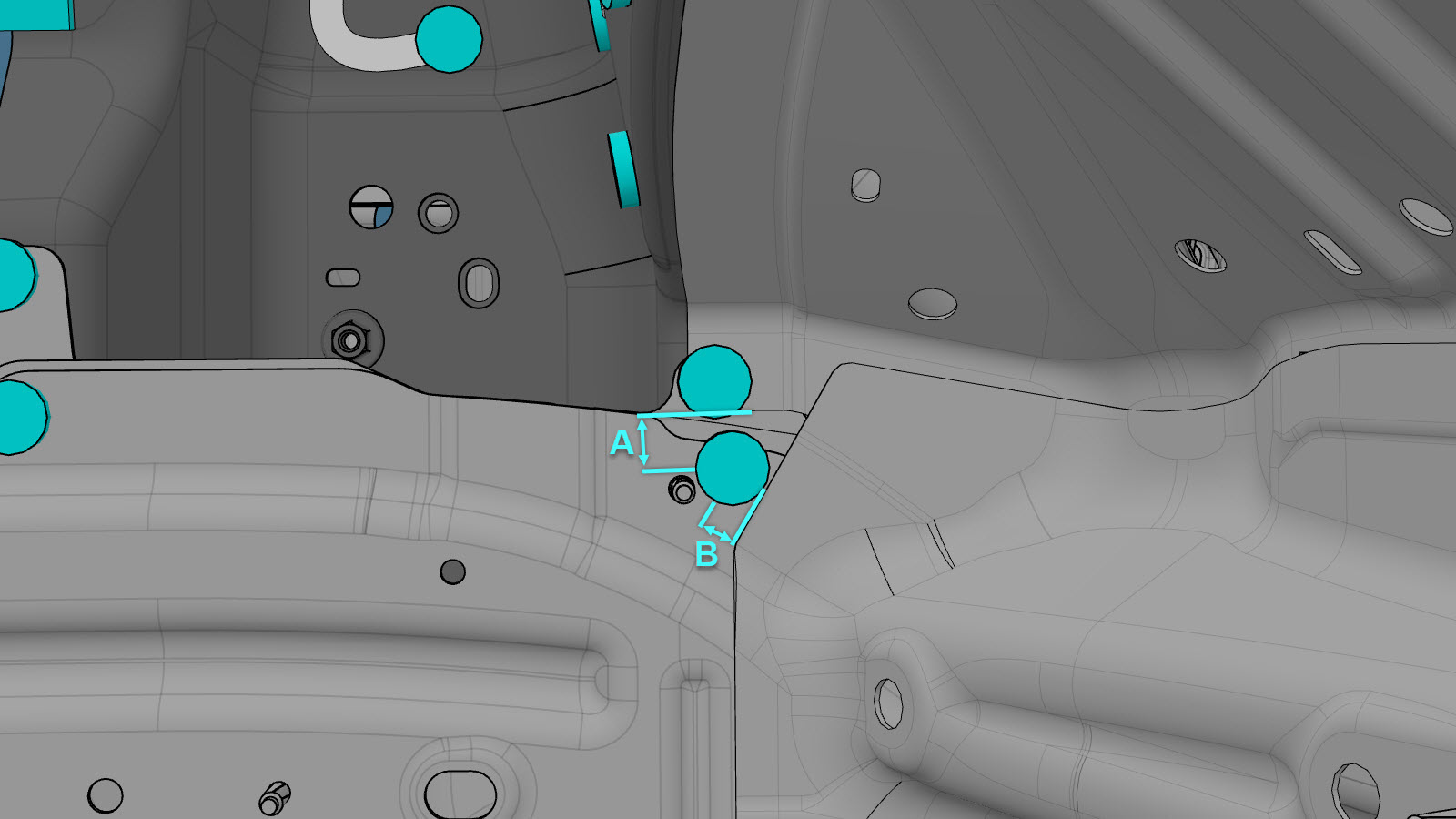

或 高强度结构型铆钉，6.5 毫米
- A = 15 毫米。
- B = 12 毫米。
或 六角头螺栓
GMA 焊缝
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
-
安装新部件。
将螺栓拧紧至 22 Nm。
-
执行 GMA 焊接。
GMA 焊缝
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。注进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。
- 执行任何必要的维修后操作。
