前顶加固板连接器

维修程序

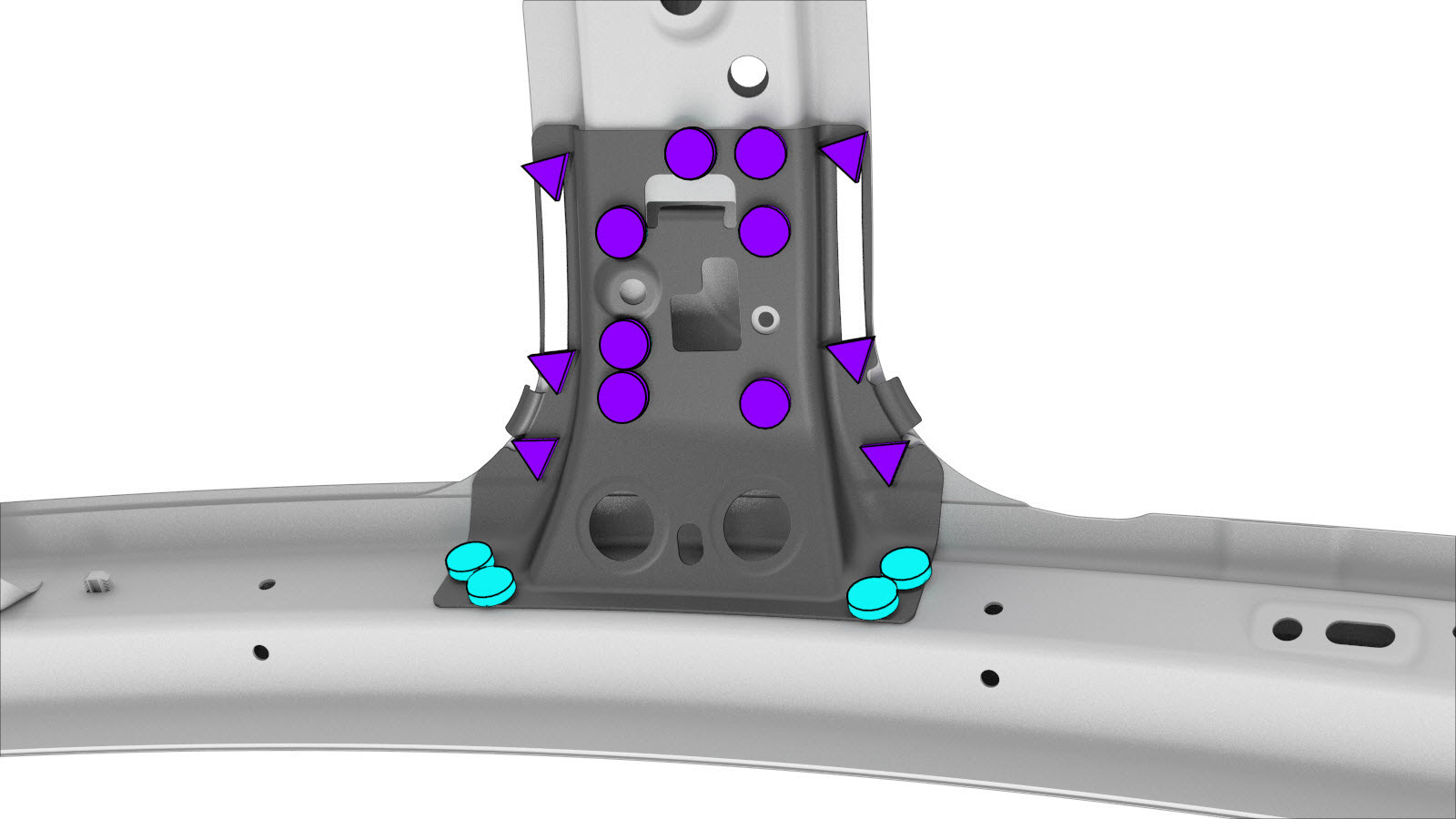

  1. 拆卸原装部件
    原厂点焊焊缝

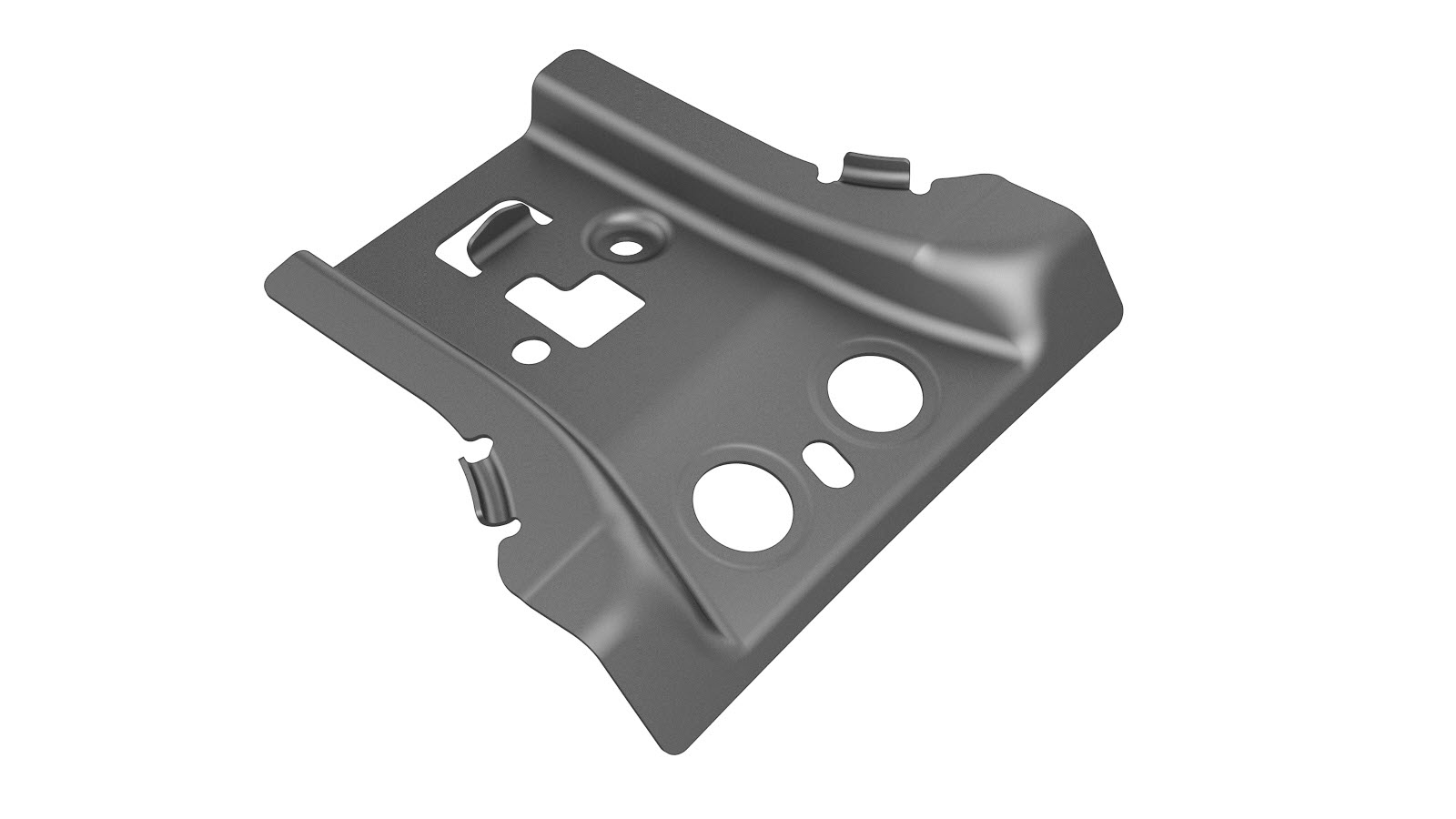

  2. 将新部件放置入位,并夹持到位
    Informational PurposesAn informational icon, calling your attention

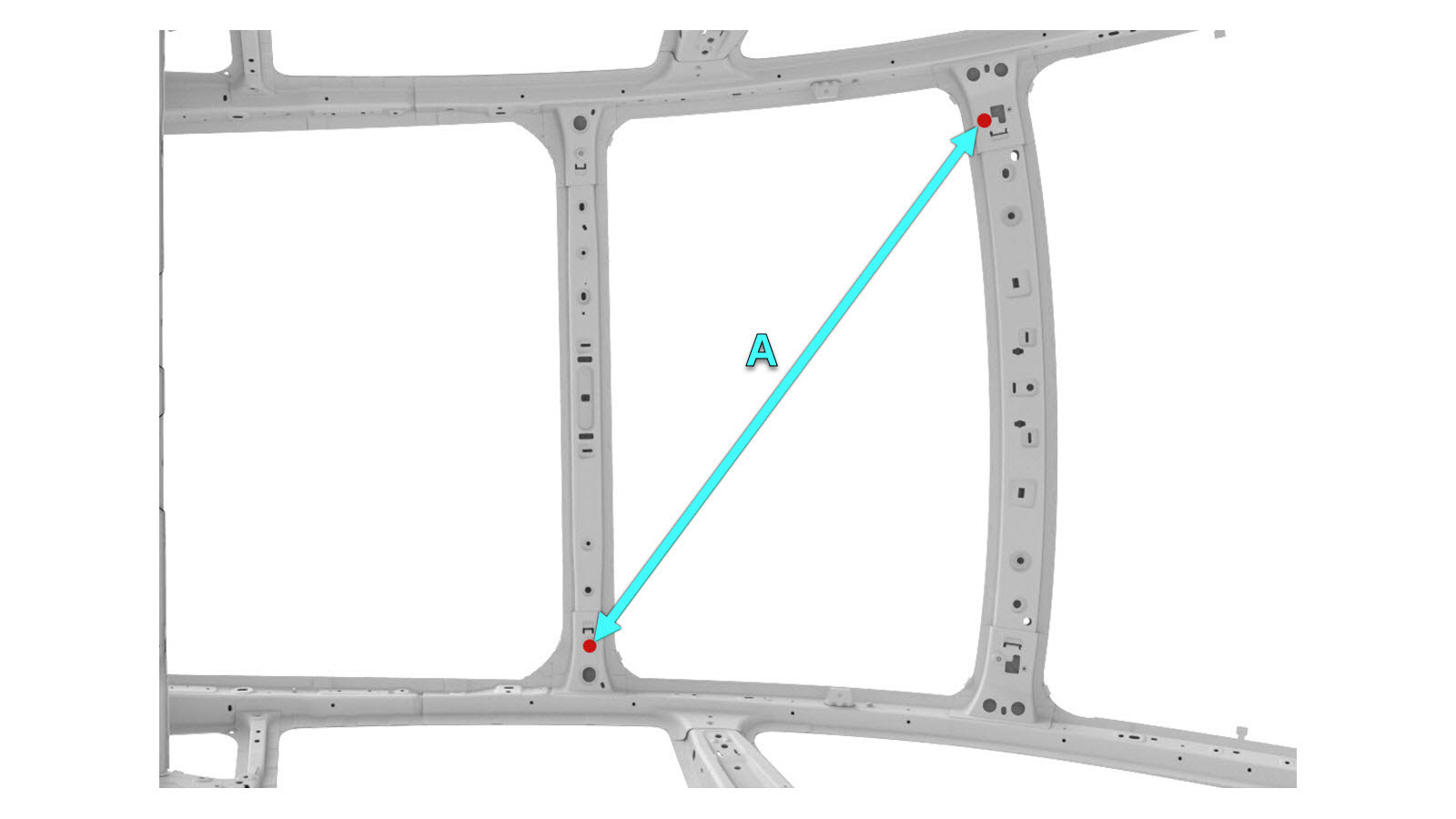

    将新组件按所示放置,并借助各顶部加固板下部的饰板孔将其夹紧入位。
    • A = 1263 mm
  3. 准备安装
  4. 在车辆接合面以及新部件上涂抹结构型粘合剂
  5. 安装新部件
  6. 执行电阻点焊
    安装点焊焊缝
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项,可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆(请参阅车辆专用维修手册,了解有关车辆电气绝缘程序的更多信息)。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  7. 执行任何必要的维修后操作
